2 IP地址规划与设计案例分析

news 2025/9/21 6:18:54

2.1 地址划分

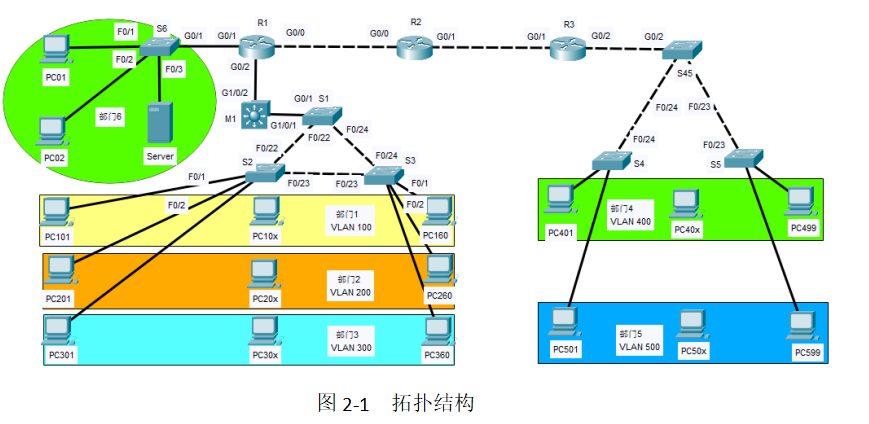

如图2-1所示，这是一个高校两栋建筑物之间的网络拓扑结构图；两栋建筑物之间的网络通过3台路由器实现网络互连。部门1、部门2、部门3以及部门6连接在路由器R1上，部门4和部门5连接在路由器R3上；各个部门的数据有一定的安全性要求，需要通过VLAN的划分与其他部门进行隔离，部门1、部门2以及部门3之间的 VLAN通信通过三层交换机实现，部门4和5 之间的VLAN通信通过单臂路由实现，所有VLAN可用地址中，第一个地址保留给该VLAN主机的网关。

已知可供分配的地址段为192.168.0.0/23，部门主机数需求如下表2-1所示。

表2-1 部门主机数需求表

部门	主机数	所属VLAN
1	不超过60	100
2	不超过60	200
3	不超过60	300
4	不超过99	400
5	不超过99	500
6	不超过20	1

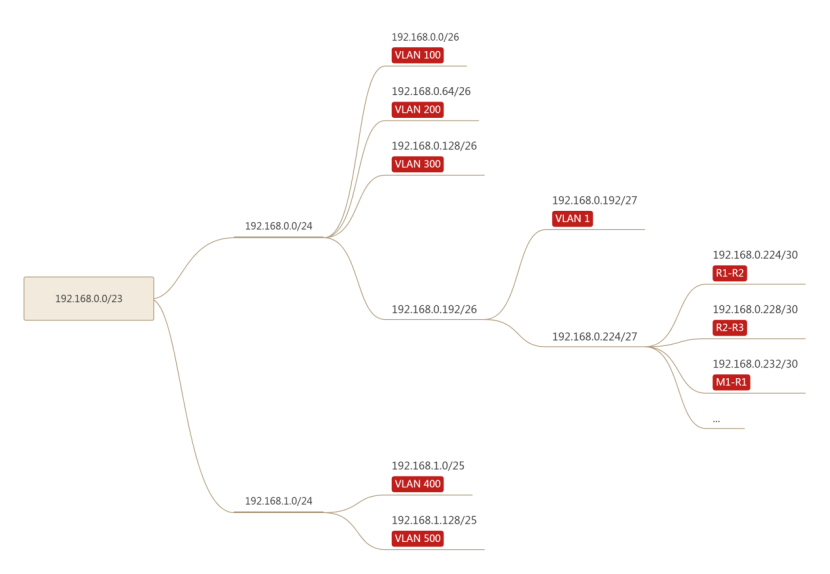

从表1-1可以看出部门4与部门5需要占用约200个地址，部门1、部门2、部门3以及部门6需要约200个地址，另外三层交换机M1和R1之间需要2个地址，R1和R2之间需要2个地址，R2和R3之间需要2个地址；根据上述需求，图2-2给出了具体的网络划分方案。（备注：这只是其中一种，具体选择不同，会有不同的结果。）

2.2 地址分配

在网络地址划分之后，可以根据实际情况，给主机分配具体的IP地址子网掩码以及网关的网络地址参数，如表2-2所示：

表2-2 地址分配表

设备	接口	IP 地址	子网掩码	默认网关	备注
R1	G0/0	192.168.0.225	255.255.255.252		连接R2
	G0/1	192.168.0.193	255.255.255.224		连接部门6
	G0/2	192.168.0.233	255.255.255.252		连接M1
M1	G1/0/2	192.168.0.234	255.255.255.252		连接R1
	Interface vlan 100	192.168.0.1	255.255.255.192		服务VLAN 100
	Interface vlan 200	192.168.0.65	255.255.255.192		服务VLAN 200
	Interface vlan 300	192.168.0.129	255.255.255.192		服务VLAN 300
R2	G0/0	192.168.0.226	255.255.255.252		连接R1
R2	G0/1	192.168.0.229	255.255.255.252		连接R3
R3	G0/1	192.168.0.230	255.255.255.252		连接R2
	G0/2.400	192.168.1.1	255.255.255.128		服务VLAN 400
	G0/2.500	192.168.1.129	255.255.255.128		服务VLAN 500
PC01	F0	192.168.0.194	255.255.255.224	192.168.0.193	部门6主机
PC02	F0	192.168.0.195	255.255.255.224	192.168.0.193	部门6主机
Server	F0	192.168.0.200	255.255.255.224	192.168.0.193	部门6主机
PC101	F0	192.168.0.2	255.255.255.192	192.168.0.1	部门1主机
PC160	F0	192.168.0.61	255.255.255.192	192.168.0.1	部门1主机
PC201	F0	192.168.0.66	255.255.255.192	192.168.0.65	部门2主机
PC260	F0	192.168.0.125	255.255.255.192	192.168.0.65	部门2主机
PC301	F0	192.168.0.130	255.255.255.192	192.168.0.129	部门3主机
PC360	F0	192.168.0.189	255.255.255.192	192.168.0.129	部门3主机
PC401	F0	192.168.1.2	255.255.255.128	192.168.1.1	部门4主机
PC499	F0	192.168.1.100	255.255.255.128	192.168.1.1	部门4主机
PC501	F0	192.168.1.130	255.255.255.128	192.168.1.129	部门5主机
PC599	F0	192.168.1.228	255.255.255.128	192.168.1.129	部门5主机
