瑞芯微MPP音视频框架---mjpeg解码

一些参考资料：

开发手册：doc/Rockchip_Developer_Guide_MPP_CN.md · HermanChen/mpp - 码云 - 开源中国

项目readme：mpp: Rockchip MPP(Media Process Platfrom) - Gitee.com

源码gitee：https://gitee.com/hermanchen82/mpp/blob/develop

源码github：rockchip-linux/mpp: Media Process Platform (MPP) module

前言

瑞芯微MPP（Media Process Platform）是瑞芯微半导体为其芯片平台开发的多媒体处理框架，主要用于硬件加速的音视频编解码。以下是对该框架的总结：

核心特点

MPP框架是一个统一的多媒体处理接口，封装了瑞芯微芯片的硬件编解码器功能，提供了标准化的API接口，使开发者能够充分利用硬件加速能力进行高效的音视频处理。

主要功能

视频解码支持：支持H.264、H.265/HEVC、VP8、VP9、AV1等主流视频格式的硬件解码，能够处理4K甚至更高分辨率的视频内容。

视频编码支持：提供H.264、H.265等格式的硬件编码功能，适用于视频录制、流媒体传输等应用场景。

图像处理：集成了图像缩放、格式转换、旋转等基础图像处理功能。

架构特点

MPP采用模块化设计，将编解码器、内存管理、缓冲区管理等功能分离，提供了灵活的组合使用方式。框架支持零拷贝操作，减少内存拷贝开销，提高处理效率。

应用场景

该框架广泛应用于智能摄像头、行车记录仪、安防监控、流媒体设备、机器视觉等需要高效音视频处理的嵌入式应用中。

之所以写mpp，是因为对于很多嵌入式解码器，有一定的参考意义。

mjpeg解码

MJPEG基础知识

MJPEG (Motion JPEG) 是一种视频压缩格式，其基本原理是将视频流分解为连续的JPEG静态图像序列。与H.264等现代编码方式不同，MJPEG不进行帧间预测编码，每一帧都是完全独立的。

MJPEG特点

• 每一帧都是独立编码的完整JPEG图像；
• 编解码复杂度低，适合实时应用；
• 压缩率相对较低，但抗噪性好，不容易出现类似h264那种马赛克；
• 适合需要高质量单帧提取的场景；

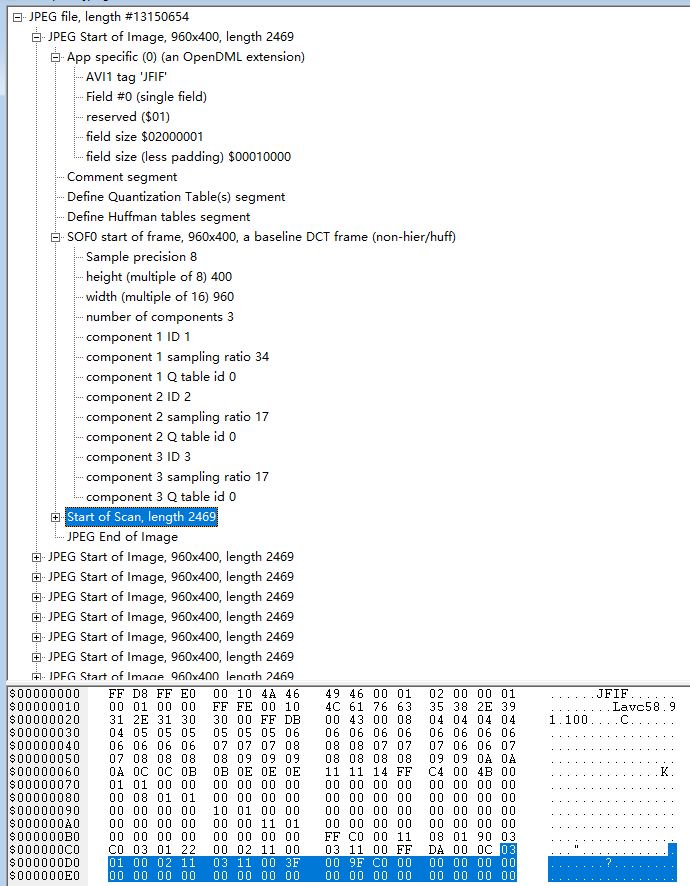

这里是一个简单的mjpeg流，可以看到里面有一堆的jpeg图片，可以清晰看到数据结构

MJPEG解码流程

• 1. 解析MJPEG文件头/流头
• 2. 寻找每个JPEG帧的边界
• 3. 对每一帧进行JPEG解码
  • 解析JPEG头
  • 熵解码（霍夫曼解码）
  • 反量化
  • 反DCT变换
  • 色彩空间转换
• 4. 显示或保存；然后准备处理下一帧；

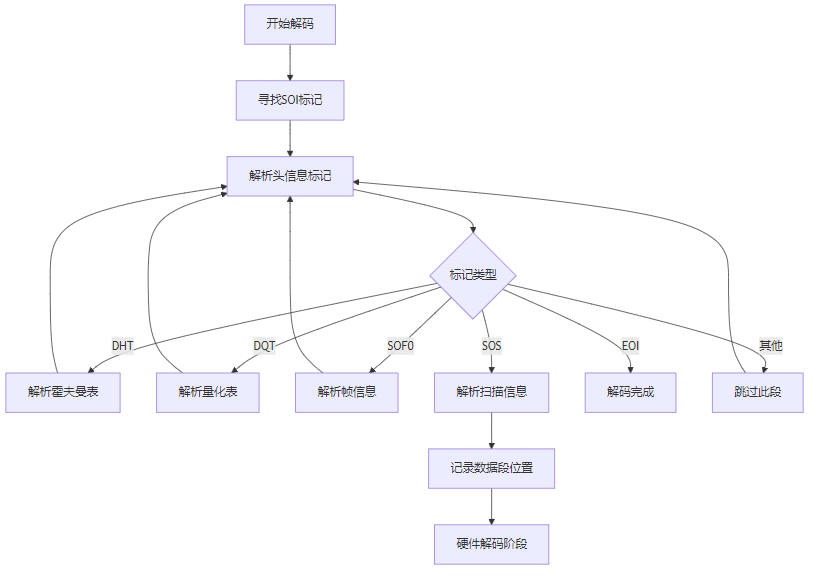

MPP中JPEG解码基本流程

JPEG解码主要包含以下步骤：

1. 标记(marker)识别与解析 - 解析SOI(开始)、EOI(结束)、SOF(帧信息)等标记
2. 解析量化表(DQT)和霍夫曼表(DHT)
3. 解析帧信息(SOF) - 获取图像尺寸、颜色空间等信息
4. 解析扫描信息(SOS) - 为实际解码做准备
5. 解码图像数据 - 通过硬件完成

文件位置：parse在mpp/codec/dec/jpeg/jpegd_parser.c中

关键函数分析

1. jpegd_find_marker

   • 功能：在字节流中寻找JPEG标记(0xFF后跟有效标记码)
   • 输入：指向缓冲区的指针和结束位置
   • 输出：找到的标记值(0-255)或0(未找到)

2. jpegd_decode_frame

   • 功能：完整解码一帧JPEG图像的主控函数
   • 流程：遍历整个数据流，识别各种标记并调用对应处理函数
   • 返回：解码状态(成功/失败)

3. jpegd_decode_dht

   • 功能：解析霍夫曼表数据
   • 处理：分别解析DC表和AC表，并存储到语法结构中

4. jpegd_decode_dqt

   • 功能：解析量化表数据
   • 处理：读取并存储量化矩阵数据

5. jpegd_decode_sof

   • 功能：解析帧开始信息
   • 处理：读取图像宽高、组件信息，并调用jpeg_judge_yuv_mode确定YUV模式

6. jpegd_decode_sos

   • 功能：解析扫描开始信息
   • 处理：确定使用的霍夫曼表和量化表

7. jpeg_judge_yuv_mode

   • 功能：根据采样因子确定YUV格式(420/422/444等)
   • 处理：分析水平和垂直采样因子组合判断具体格式

8. jpegd_setup_default_dht

   • 功能：设置标准默认霍夫曼表
   • 使用场景：当JPEG流中缺少DHT标记时使用

9. jpegd_parse

   • 功能：统一解析入口
   • 处理：调用jpegd_decode_frame并设置解码任务

JPEG解码流程时序图

以下是从应用层到硬件层的JPEG解码完整时序图，详细描述了每个步骤的数据流和处理过程：

关键步骤说明

1. 初始化阶段：

   • 应用程序创建MPP上下文
   • 初始化解码器、解析器和硬件抽象层
   • 分配必要的资源（语法结构、缓冲区等）

2. 解码准备阶段：

   • 应用程序发送JPEG数据包
   • 解码器准备解码任务
   • 解析器处理输入包并设置任务参数

3. 解析阶段：

   • 解析器解析JPEG头信息（标记、表格、尺寸等）
   • 计算实际图像数据的位置和长度
   • 分配输出帧缓冲区
   • 将解析结果填充到任务结构中

4. 硬件配置阶段：

   • 硬件抽象层根据解析结果配置硬件寄存器
   • 设置输入数据地址、长度、霍夫曼表、量化表等
   • 设置输出缓冲区地址

5. 硬件解码阶段：

   • 启动硬件解码
   • 硬件直接从内存读取图像数据
   • 根据寄存器配置进行解码
   • 将结果写入输出缓冲区

6. 后处理阶段：

   • 等待硬件解码完成
   • 更新帧信息（错误检查、颜色设置等）
   • 将解码帧加入输出队列
   • 通知应用程序解码完成

7. 输出阶段：

   • 应用程序获取解码后的帧
   • 处理帧数据
   • 释放帧资源

8. 清理阶段：

   • 应用程序销毁MPP上下文
   • 释放所有分配的资源

这个时序图详细展示了JPEG解码的完整流程，从应用层到硬件层的每个步骤都有清晰的描述，特别是解析后数据如何传递给硬件进行实际解码的关键过程。
