【硬件】嘉立创专业版layout流程（一）

主要熟悉一下快捷键使用

快捷键

立创 EDA（专业版）PCB 布局快捷键

功能

快捷键

位置

交叉选择

Shift+X

设计→交叉选择

布局传递（需要在原理图中

选中执行）

Shift+C

设计→布局传递

布局器件互换位置

Shift+3

布局→互换位置

元件区域排列分布（模块抓

取分布命令）

Shift+2

布局→分布→元件区域分

布

器件翻面（器件顶底层切换） L

布局→翻面

绝对偏移命令

1

布局→偏移→绝对偏移

线选

2

编辑→选择对象→接触到

线条的

框选

3

编辑→选择对象→矩形内

部

根据参考点移动选中对象

4

编辑→移动→根据参考点

移动

器件 顶部 对齐

Num 8

布局→对齐→顶部对齐

器件 底部 对齐

Num 2

布局→对齐→底部对齐器件 左 对齐

Num 4

布局→对齐→左对齐

器件 右 对齐

Num 6

布局→对齐→右对齐

器件 上下 居中

Num 9

布局→对齐→器件上下居

中对齐

器件 左右 居中

Num 3

布局→对齐→器件左右居

中对齐

器件 水平等间距 分布

Alt+Z

布局→分布→水平等距分

布

器件 垂直等间距 分布

Alt+X

布局→分布→垂直等距分

布

创建选中组合

Ctrl+G

布局→组合→组合选中

取消组合

Shift+H

布局→组合→组合取消

查找器件

Ctrl+F

编辑→查找

立创 EDA（专业版）PCB 布线快捷键

删除已选对象

~

编辑→删除→已选

交互式布线

F2

布线→单路布线

放置过孔

F3

放置→过孔

多边形铺铜

F4

放置→铺铜区域→多边形多根走线

5

布线→多路布线

放置禁止区域

7

放置→禁止区域→矩形

差分走线

<( , )

布线→差分对布线

单端蛇形走线

>( . )

布线→等长调节

差分蛇形走线

/

布线→差分对等长调节

所有铜皮重新灌铜

Shift + W

设置→快捷键→其他→重

建所有铺铜

显示/隐藏所选飞线

Shift + Q

视图→飞线→显示全部

隐藏所有飞线

Shift + A

视图→飞线→隐藏全部

快速切换层命令

Shift + Z

设置→快捷键→布局→切

换到上一个铜层

单层显示

Shift + S

视图→切换图层亮度

高亮网络、取消高亮

Shift+H

视图→高亮→高亮网络

改变布线模式（阻挡，忽略，

推挤，环绕）

Shift+R

布线→改变布线模式

PCBlayout

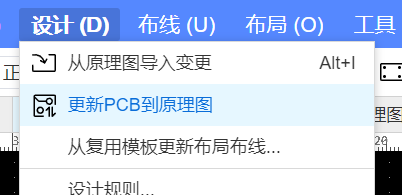

器件导入

整理元件，shift+2（高亮元件）

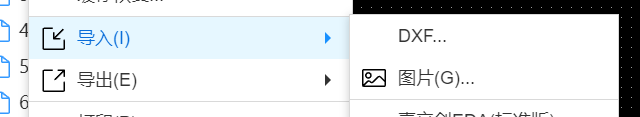

结构文件DXF

top和bottom，3框选，x左右镜像，4选择参考点，m移动，使两层重叠

隐藏飞线 3框选，shift+q

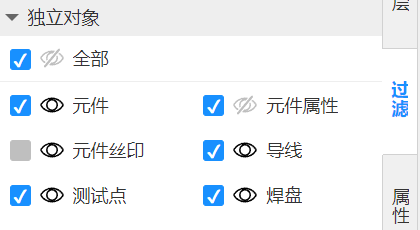

隐藏元件属性3框选，过滤，独立对象

模块化布局，选择原理图，shift+x，shift+2，alt+R

改框属性为文档，结果

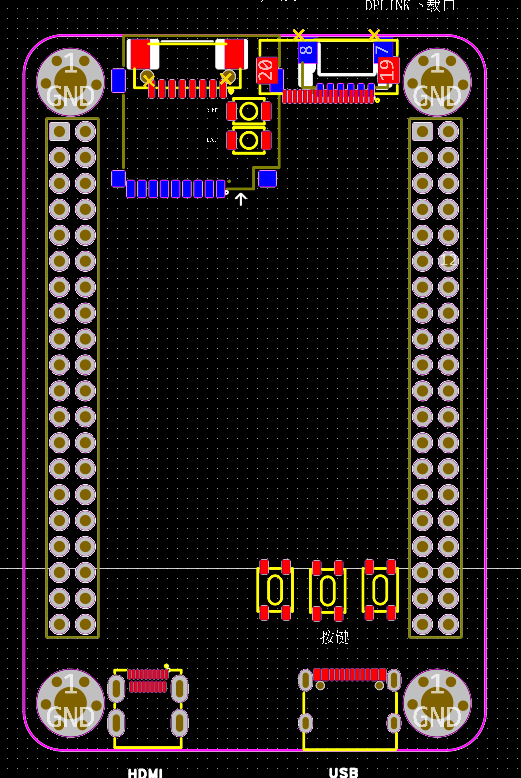

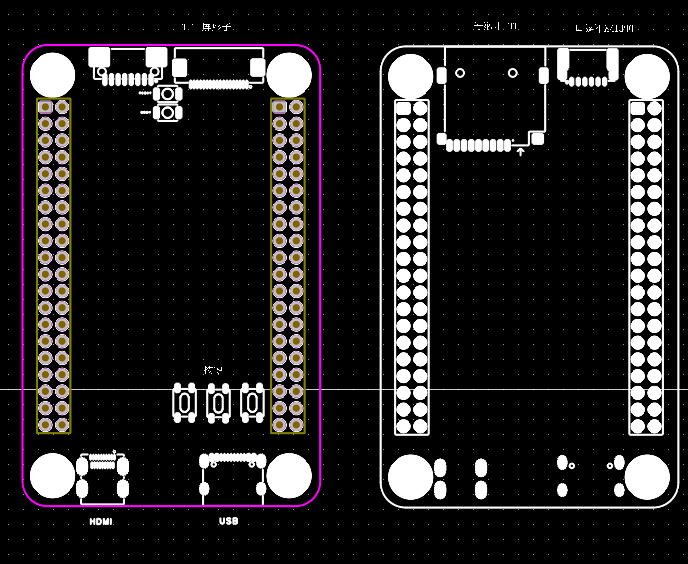

放置位置不变的器件

接口，排针，按键，铜柱孔类

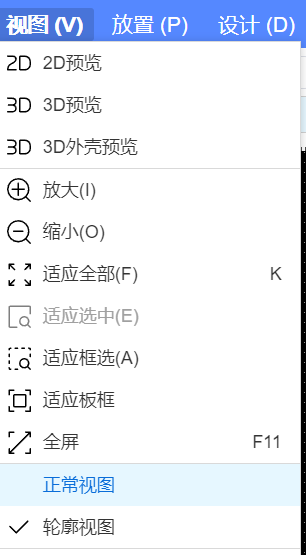

轮廓视图

切换底层alt+b

图层变化alt+f

修改吸附

PCB属性页面

预布局

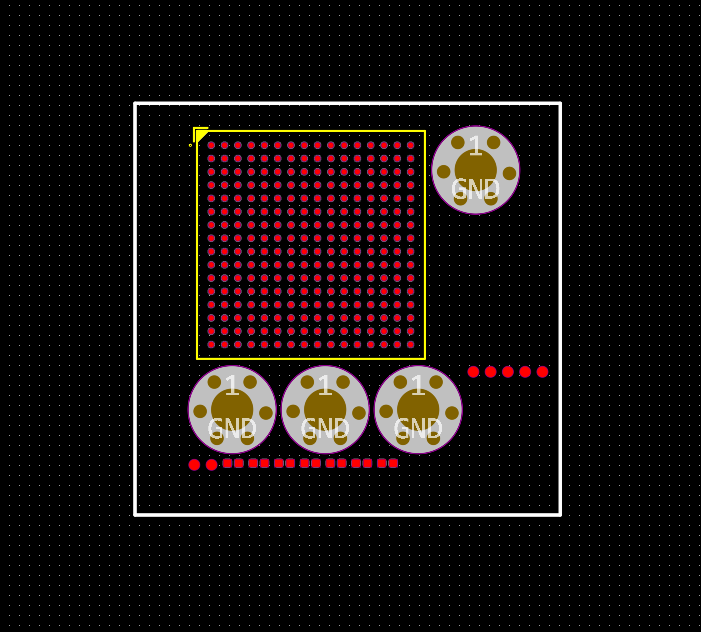

器件摆放，先大后小（主控，DDR3）

shift+q打开飞线大致查看

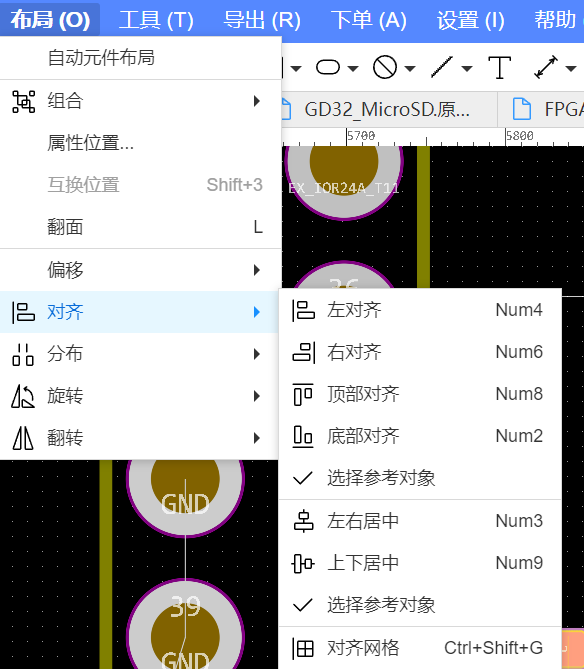

对齐

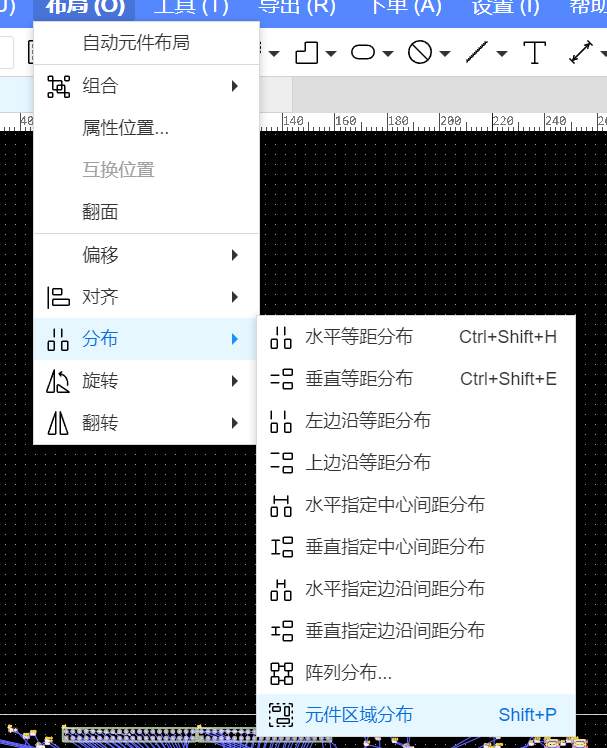

分布
