Django + Vue3 前后端分离技术实现自动化测试平台从零到有系列 ＜第二章＞ 之 平台功能架构整理

1、背景

开发一个软件，一开始肯定是做设计，有好的设计才会有好的产品出来，边开发边设计试错成本很高，这种时代已经过去；现在没有人会等着我们试错，要做就一次性做好。所以我们开发平台前，先做设计；

作为一名软件测试人员，虽然我们很懒，但我们掌握的技能是非常多的，如：软件设计，文档编写，规范设定，软件设计，软件开发，CI/CD，软件运难，硬件运维等等~

很多时候资源都会倾向于产品、研发，所以测试被逼着掌握很多技能来保证的测试质量。
如：

需求设计、产品搞不定了，测试上~
研发功能、开发搞不定了，测试上~
前端功能、人力不够了，测试上~

当然这里的测试应是测试开发，所以作为一名测试人员，来开发这个自动化平台，就需要先设计；
因为我们都搞不定的时候，没有别人可以指望了，因为我们搞不定的时候，找不到背锅的人了。

夫庙堂之“测”者，位列肱骨，实为骡马。公器私用，能者多劳，多劳者必多过，多过者必为“锅”者也。呜呼！此非天命欤？ 嘿嘿~

不聊过多，我们开始来设计了，本文不会过多的设计细节，只将一些功能脑图，系统架构设计一下；

2、功能脑图

2.1、大体功能

整个平台分为三大模块

用户注册登录
自动化测试
系统管理

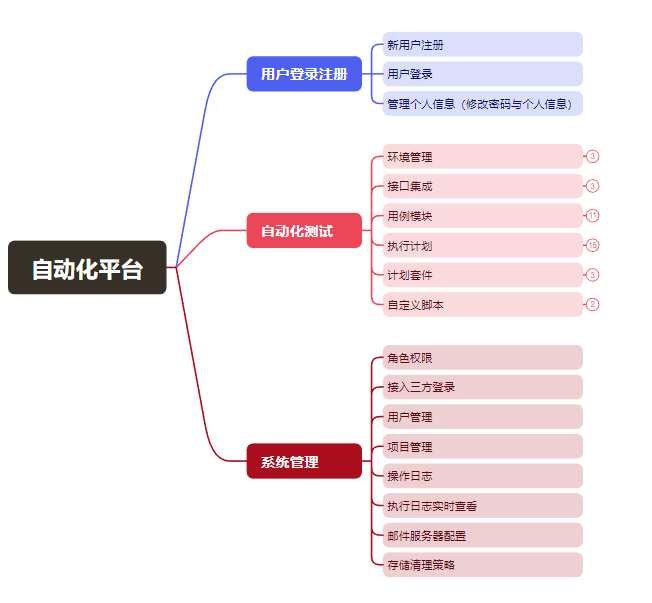

这三块包含了整个平台的所有功能，具体细节如下图

其中以自化测试功能为核心，细节较多，先要拆分好，免得后续开发平台磕磕绊绊的，增加自已开发的工作量，具体功能拆分如下

2.2、自动化测试模块

其实还有很多细节没有设计出来，大方向不差，细节无伤大雅（其实是有AI，吾辈要善于使用工具）

下面便开始设计软件架构了。

3、架构设计

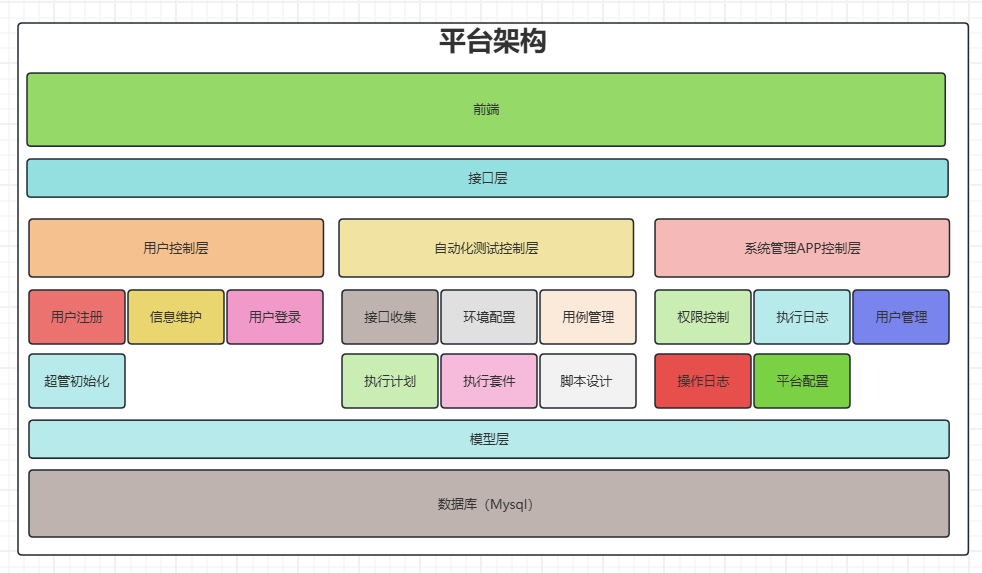

3.1、架构图

从上图可以看出测试的野路子设计，哈哈，下面讲一讲设计思路与想法：

3.2、设计思路

本自动化测试平台的整体架构设计遵循前后端分离的现代Web应用设计模式，核心思路是“高内聚、低耦合”和“关注点分离”。该设计旨在构建一个职责清晰、易于扩展、维护简单且能快速响应业务变化的系统。

架构图清晰地勾勒出了三个核心层次：前端应用层、后端接口层和数据模型层。其设计思路具体体现在以下几个方面：

清晰的分层架构：

前端层：负责用户交互与界面渲染，构建单页面应用（SPA）。通过将界面元素与业务逻辑分离，前端可以独立开发、部署和迭代，提升用户体验和开发效率。

接口层（后端控制层）：作为系统的核心枢纽，接收前端请求，协调调度各项业务服务，并进行业务逻辑处理和数据封装。该层按功能模块划分为不同的控制器，实现了API接口的模块化管理。

模型层（数据持久层）：基于关系型数据库MySQL进行数据建模，负责所有业务数据的持久化存储、访问和完整性管理。该层通过ORM框架与接口层交互，确保数据操作的安全与高效。

模块化的功能设计：
后端接口层并非一个庞大的整体，而是根据业务领域被细分为多个控制模块：

用户控制层：集中处理所有与用户身份认证和基本信息相关的操作，如注册、登录、个人信息维护，是系统的安全入口。

自动化测试控制器：这是平台业务功能的核心，专门处理接口测试、用例管理、计划执行、环境配置等自动化测试领域的核心操作，确保测试逻辑的独立性和专业性。

系统管理APP控制层：专注于系统的运维和治理，包括用户权限管理、操作审计、平台全局设置等，为系统的稳定、安全运行提供保障。
这种模块化设计使得系统功能边界清晰，便于团队协作开发，也极大地方便了未来的功能扩展和维护。

数据驱动与可靠性：
选择MySQL作为关系型数据库，旨在利用其事务特性、数据一致性和强大的关联查询能力，可靠地管理平台中复杂的关联数据，如用户-角色-权限关系、用例-套件-计划关系、执行日志等，为平台的数据完整性提供坚实基础。

3.3、实现目标

基于上述设计思路，本架构旨在实现以下核心目标：

功能完备性与用户体验：

目标：通过前端提供直观、流畅的操作界面，覆盖从项目创建、接口/用例管理、测试执行到报告分析的完整自动化测试生命周期。

体现：清晰的导航结构（如架构图中列出的“用例管理”、“执行计划”、“环境配置”等）能够引导用户高效地完成测试工作。

高效协同与安全可控：

目标：构建一个支持多角色、多项目协同工作的安全平台。

体现：通过“用户管理”、“权限控制”、“超管初始化”等模块，实现精细化的权限划分；通过“操作日志”功能记录所有关键行动，保障系统操作的可追溯性。

开放性与集成能力：

目标：平台不应是一个封闭的系统，而应具备良好的集成和扩展能力。

体现：清晰的RESTful API接口层设计，为未来集成CI/CD工具（如Jenkins、GitLab
CI）、第三方通知系统（如钉钉、邮件）、或其他测试工具（如Jira、Swagger）提供了标准且便捷的接入方式。

可扩展性与可维护性：

目标：确保平台能够随着业务发展和技术演进平滑地扩展新功能，同时降低维护成本。

体现：分层和模块化的架构使得添加新功能（如在“自动化测试控制器”中增加一个新的测试类型支持）变得简单，只需关注特定模块而无需改动整体架构。前后端分离也允许前后端技术栈独立演进。

4、总结&预告

功能与架构设计通过前后端分离和模块化拆分，旨在打造一个不仅满足当前功能需求，更具备高性能、高可用、易扩展特性的现代化自动化测试平台，为测试团队提供强大、可靠的基础设施支撑。

本来还准备设计models的，也就是数据库模型，但设计到一半时，不知觉写上代码了，一直在修修改改，思路不是很清晰，等捋一捋下章再写出来。目前的章节都是试看不担误事~
