【开关电源篇】自激振荡开关电源原理详解-从模块解析到故障维修

前言

在手机充电器、小家电这些电子设备里，藏着一个“能量转换器”——开关电源，它的稳定与否直接决定了设备能不能正常工作。其中，自激振荡开关电源因为结构简单、便宜，成了很多小功率设备的首选。今天咱们就用大白话拆解它的工作原理，讲讲各个部分的作用，再聊聊常见故障怎么修，帮新手也能轻松搞懂。

一、自激振荡开关电源：到底是个啥？

自激振荡开关电源，简单说就是“自己能给自己‘发信号’，让开关不停开合”的电源。它不用专门的控制芯片，全靠电路里的“正反馈”机制，让开关管一会儿通、一会儿断，完成“交流电→高压直流电→高频交流电→低压直流电”的转换。

我们可以把这个自激振荡开关电源线路想象成一个“高效的电压转换工厂”，各部分就像工厂里的不同车间和机器，分工明确：

• 输入部分（Ui、C1）：先把交流电“整流”成直流电压（就像把不规则的水流捋顺），C1是“过滤器”，让直流电压更平稳。
• 启动与振荡部分（R1、Q1、C2、R2、变压器TRAN-2P1S的TR1绕组）：R1是“启动器”，给三极管Q1的基极一个初始动力；Q1是核心“开关”，像个快速开合的闸门；C2、R2和变压器的TR1辅助绕组组成“振荡车间”，让Q1不停地“开-关”，产生振荡能量，变压器则负责“传递并放大/缩小能量”。
• 输出部分（VD1、C3、R3、Uo）：变压器次级的能量经过VD1“整流二极管”（再次把交流电捋成直流）、C3“滤波电容”（把电压磨得更光滑），最后输送给负载R3，输出稳定的直流电压Uo，供设备使用。
  简单来说，它就是通过“开关振荡”的方式，把输入的直流电压（由交流电整流而来）高效转换成负载需要的输出电压Uo，就像一个智能的“电压改造工厂”，靠自身振荡维持工作，所以叫“自激振荡开关电源”。

跟那些带专门控制芯片的“他激式电源”比，它的优点很明显：零件少、省钱、不容易坏；但缺点也突出，电压稳度稍差，带重负载时电压容易掉。不过对付手机充电、路由器供电这些小功率场景，完全够用。
1 开关电源超快学习思路 点击跳转
1.1开关电源的原理、结构和实物入门篇-超简单解读 点击跳转
1.2开关电源的EMI输入电路-超简单解读 点击跳转
1.3开关电源的整流滤波电路-超简单解读 点击跳转

二、拆开看：自激电源的6大“功能模块”

自激振荡开关电源看着绕，但拆成模块后其实很清晰，就像一台机器的不同部件，各管一摊事。

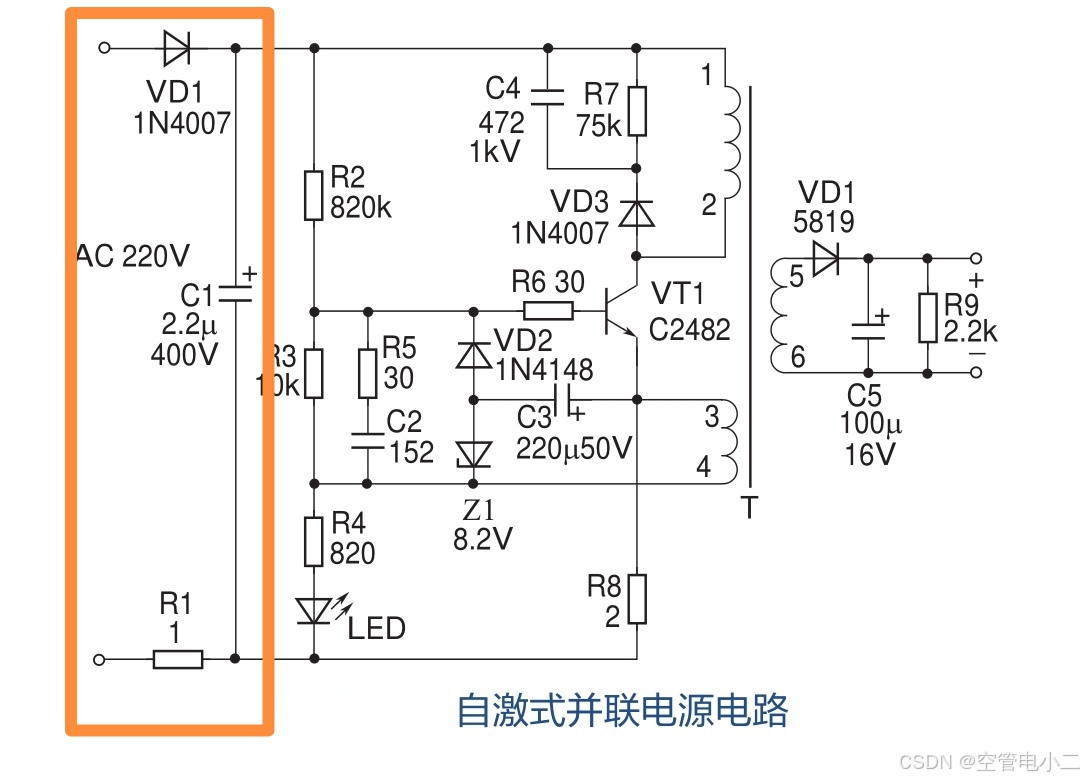

1. 输入整流滤波模块：把交流电变“平顺高压电”

这模块是电源的“第一道工序”，负责把家里220V的交流电，变成平滑的高压直流电，给后面的电路“喂能量”。

工作流程（看下图更清楚）：

简单说就是两步：

• 整流：用二极管（或四个二极管组成的“整流桥”）当“单向门”，把交流电的“负半圈”翻过来，变成只有正方向的“脉动直流电”（像波浪一样上下晃的电）。

• 滤波：用一个大容量的高压电容（比如400V/220μF）当“海绵”，把脉动电的“波浪”吸平，最后输出约280V的平稳高压直流电。

  关键零件挑重点：

• 整流二极管：得选耐压高的，比如常用的1N4007（能扛1000V电压，过1A电流），不然容易被高压击穿。

• 滤波电容：容量不能太小，不然“吸波浪”不彻底，电会晃；耐压也得够，220V交流电整流后电压有280V，电容耐压至少要400V，不然会鼓包甚至炸。

2. 启动电路模块：给电源“点个火”

这模块就像打火机，负责给开关管“递第一把火”，让电路启动起来。

工作流程：

上电瞬间，280V高压直流电会通过一个大电阻（比如820kΩ），给开关管的“基极”送一小股电流——这股电流就是“火种”，能让开关管微微导通。等电路自己振荡起来后，这模块就“歇着了”，后面靠反馈信号维持工作。

选启动电阻的小技巧：
电阻太大，“火种”不够，开关管点不着，电源启动不了；电阻太小，启动电流大。所以一般选大功率的大阻值电阻，兼顾启动和省电。

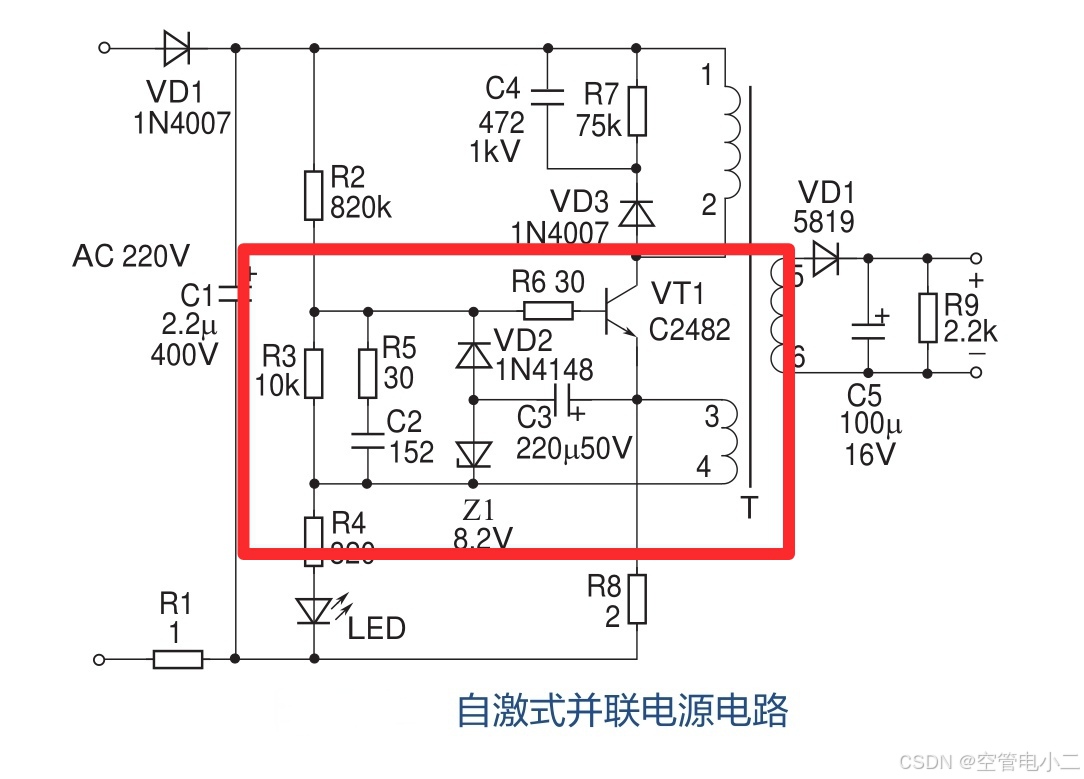

3. 振荡正反馈模块：电源的“心脏”，让开关不停跳

这是自激电源的核心，负责让开关管“自动开合”，形成持续振荡。
简单说，就是利用振荡，使得“开关导通→产生反馈信号→让开关更导通→开关截止→反馈信号反转→让开关更截止”循环。

核心零件分工：

• 开关管：相当于“高频开关”，每秒开合几十万次，控制能量的通断。
• 脉冲变压器：像个“能量中转站+信号传声筒”，有三个关键“绕组”（线圈）：
  • 初级绕组：接高压电和开关管，负责“存能量”；
  • 次级绕组：接输出端，负责“送能量”给负载；
  • 正反馈绕组：接开关管基极，负责“传信号”，维持振荡。

振荡过程大白话版：

1. 开关管刚导通时，初级绕组有电流流过，产生“上正下负”的电压；
2. 正反馈绕组通过变压器“感应”到同样的“上正下负”电压，把这电压传给开关管基极——相当于给开关管“加油”，让它彻底导通（饱和）；
3. 开关管饱和后，初级绕组电流不怎么变了，感应电压消失，正反馈信号也没了；
4. 开关管基极没了“动力”，开始截止，初级绕组电流突然减小，电压反转成“上负下正”；
5. 正反馈绕组也跟着反转，给开关管基极送“反向电压”，把它彻底“关死”；
6. 等变压器存的能量放完，正反馈信号归零，启动电阻又送“火种”，重复上面的过程——这就是“自激振荡”。

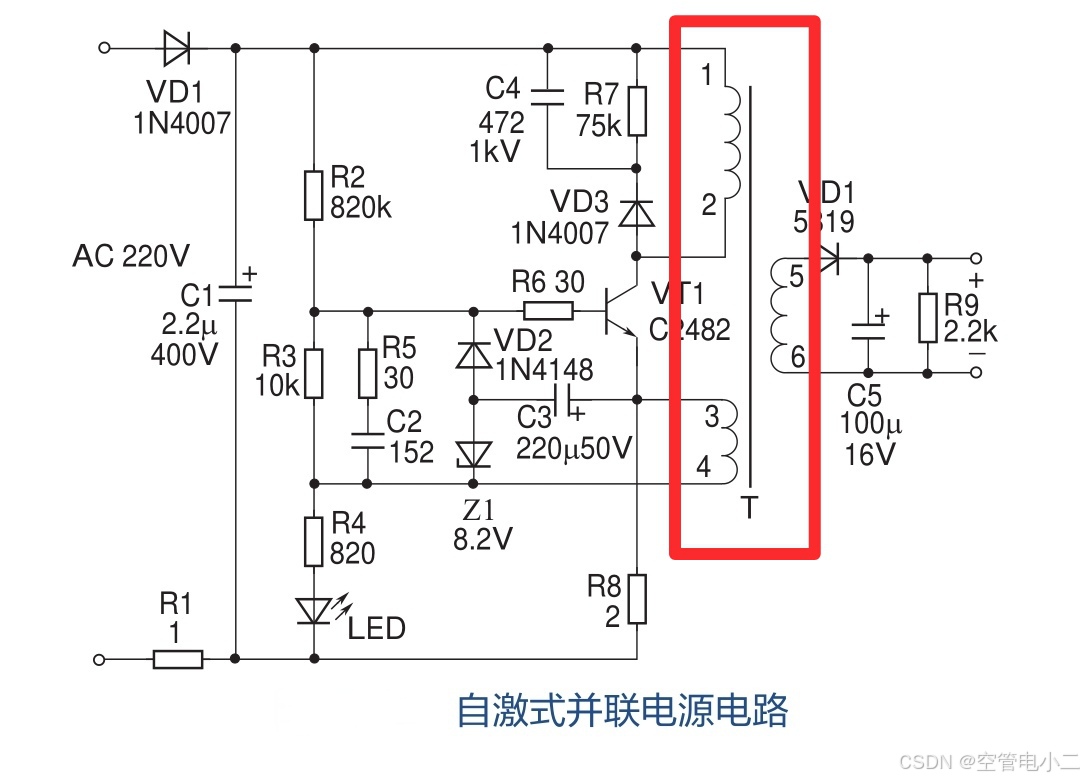

4. 功率转换模块：能量的“搬运工”

这模块负责把初级绕组的能量，安全地“搬”到次级绕组，给负载供电，还能实现高低压隔离（防止触电）。

两步完成能量搬运：

• 存能量（开关管导通时）：开关管打开，高压电给初级绕组充电，电能变成“磁能”存在变压器里；这时候次级绕组的电压方向会让整流二极管“关着”，负载靠输出电容里的电工作。
• 放能量（开关管截止时）：开关管关上，变压器里的磁能转成电能，次级绕组电压反转，整流二极管“打开”，把能量送给负载，同时给输出电容充电。

简单说就是“导通存能，截止放能”，变压器像个“储能电池”，不停在存和放之间切换。

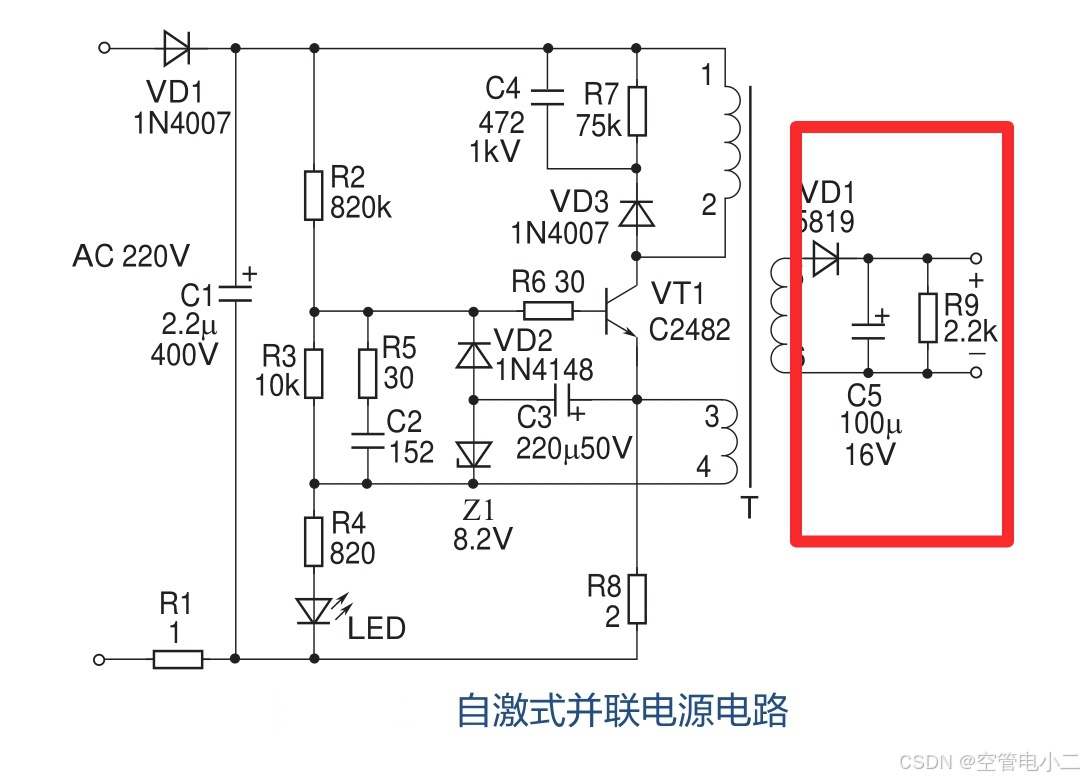

5. 输出整流滤波模块：把高频电变“稳定低压电”

次级绕组送出来的是高频脉冲电，没法直接给手机、芯片用，这模块就负责把它变成平稳的低压直流电（比如5V、12V）。

核心零件作用：

• 整流二极管：得用“快恢复二极管”，因为脉冲电频率高，普通二极管反应慢，会浪费能量；它的作用和输入整流一样，把脉冲电变成单向的脉动直流电。
• 滤波电容：用低压电容（比如50V/220μF），把脉动直流电的“小波浪”吸平，输出平滑的直流电；最好选“低漏电”的，不然纹波大，设备可能出杂音。
• 假负载电阻：防止设备没接负载（比如充电器没插手机）时，电压飙太高，烧零件。

6. 保护电路模块：电源的“保镖”

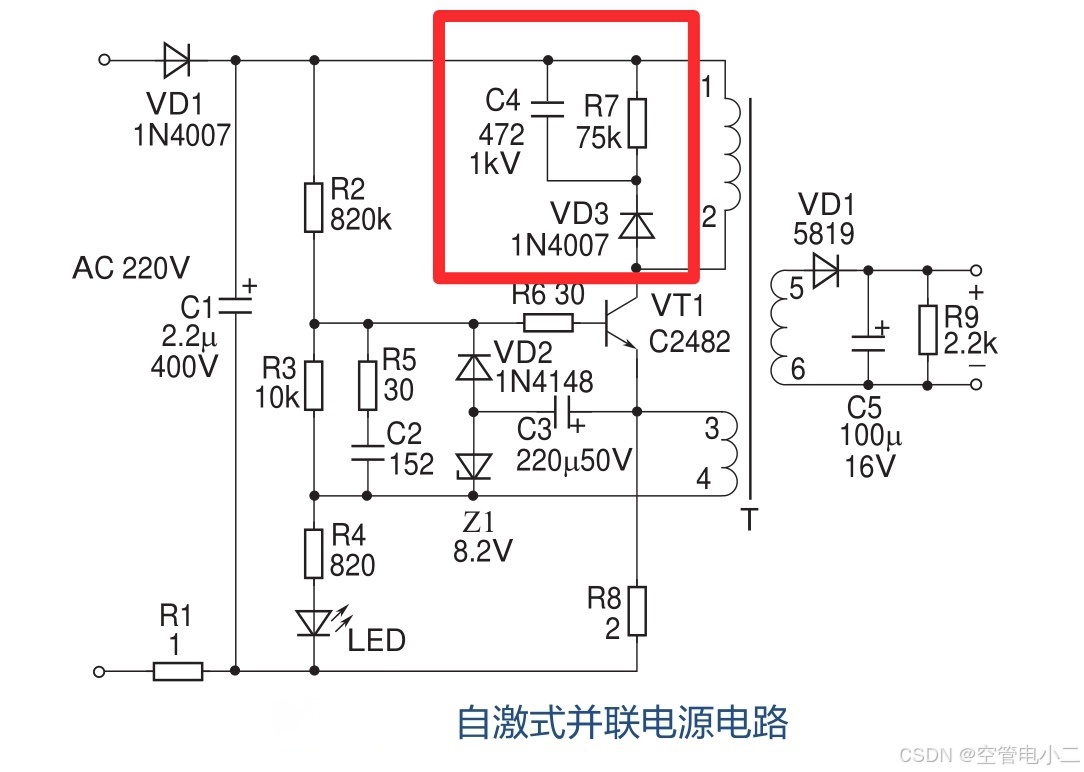

自激电源结构简单，容易受高压、大电流冲击，保护模块就是“保镖”，防止核心零件烧坏。最常见的是“浪涌吸收电路”（比如图里的VD3、R7、C4）。

比如开关管突然截止时，初级绕组会产生上千伏的“高压尖峰”，就像“电冲击”，浪涌吸收电路里的电容会瞬间“接住”这股高压，电阻再慢慢把能量放掉，避免开关管被击穿。

除此之外，还有过流保护（电流太大时关断电源）、软启动（防止上电瞬间电流冲击）等，都是为了让电源更耐用。

三、扒开细节：自激振荡的4个关键阶段

振荡是自激电源的“灵魂”，咱们把它拆成4步，每步都讲透：

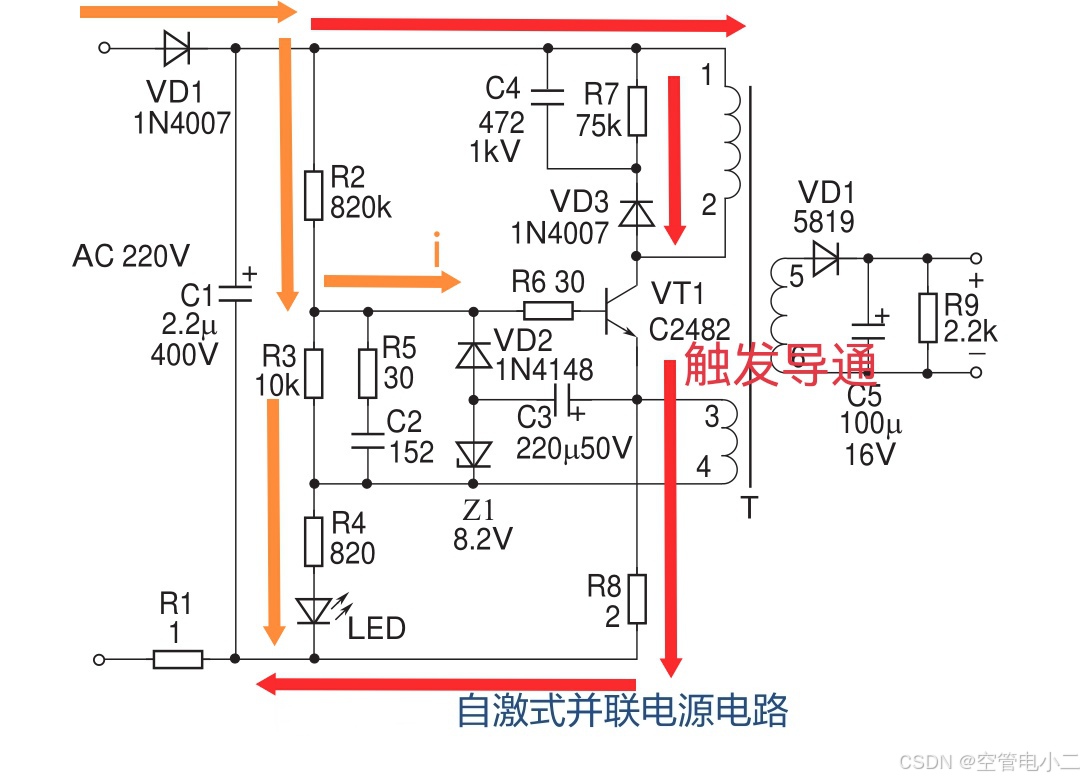

阶段1：启动点火（开关管开始导通）

上电后，启动电阻给开关管基极送“火种”电流，开关管微微导通。初级绕组有电流流过，根据“楞次定律”（电流变的时候，绕组会产生反向电压阻止它变），产生“上正下负”的电压。

阶段2：反馈加速（开关管彻底导通）

正反馈绕组感应出“上正下负”电压，传给开关管基极——这时候基极电流变大，开关管像“踩了油门”，迅速进入“饱和导通”状态，初级绕组电流达到最大，开始存能量。

阶段3：转向截止（开关管关断）

开关管饱和后，电流不怎么变了，初级绕组的感应电压消失，正反馈信号也没了。基极电流减小，开关管开始“松油门”，初级绕组电流下降，电压突然反转成“上负下正”，正反馈绕组也跟着反转，给开关管基极送“反向电压”，把它彻底关死。

阶段4：复位准备（能量放完，再启动）

开关管截止时，变压器里的磁能通过次级绕组送给负载。等能量放完，变压器“复位”，正反馈信号归零，启动电阻又送“火种”，开始下一个循环。

就这样周而复始，开关管每秒开合几十万次，能量就源源不断地从初级传到次级了。

四、常见故障：电源坏了，大概率是这几种问题

自激电源的故障很集中，咱们按“现象→原因”对应着说，新手也能对号入座：

1. 完全无输出（插电没反应）

最常见的情况，大概率是核心零件坏了：

• 保险丝烧了：说明后面有严重短路（比如开关管击穿），得先查短路点。
• 整流二极管坏了：要么开路（没电流过），要么短路（高压电直接对地，烧保险丝）。
• 开关管击穿：集电极和发射极短路，这是“重灾区”，往往连带烧启动电阻、浪涌吸收电路元件。
• 启动电阻开路：“火种”送不过去，开关管点不着，电路没法启动。
• 反馈绕组断了：没正反馈信号，振荡不起来，自然没输出。

2. 输出电压异常（偏高/偏低/纹波大）

电压不稳，设备可能死机、充电慢：

• 输出滤波电容坏了：用久了容量变小，“吸波浪”不行了，输出电压晃得厉害（纹波大）。
• 反馈零件变值：比如反馈电阻阻值变大、电容漏电，导致正反馈信号不准，电压偏高或偏低。
• 负载太重：比如充电器接了大功率设备，超过电源负荷，电压就会掉下来。
• 稳压电路坏了：如果带稳压功能，稳压管、光耦坏了会导致电压失控。

3. 时好时坏（间歇性工作）

这种故障最头疼，多是“接触不良”或“零件老化”：

• 虚焊：开关管、变压器的引脚焊点开了，受热时接触上，凉了又断，导致时好时坏。
• 零件热稳定性差：开关管、电阻用久了，温度一高性能就变，凉下来又正常。
• 电容老化：电容容量随温度变，热的时候容量不够，凉了又恢复，导致振荡不稳定。

4. 有异常响声（嗡嗡响/滋滋响）

声音来自“机械振动”或“异常振荡”：

• 变压器磁芯松了：振荡时磁芯振动，发出嗡嗡声，拧紧或粘牢就行。
• 反馈电容坏了：正反馈信号不准，振荡频率掉到音频范围（人能听到的频率），就会有响声。
• 负载太轻：比如充电器没插手机，电源进入“间歇振荡”模式，会发出滋滋声。
• 开关管驱动不足：开关管没彻底导通/截止，工作在“半开半关”状态，会产生噪音。

五、维修思路：按步骤查，安全又高效

修电源先讲安全：高压电容断电后还存电，一定要先放电（用螺丝刀短接电容引脚）；最好用隔离变压器，防止触电。

按“先看外观，再测零件，最后动态查”的顺序来：

步骤1：直观检查（先看再摸，少走弯路）

• 看：有没有零件烧黑、炸裂、鼓包（比如电容鼓了、开关管焦了）；保险丝是不是断了；焊点有没有松动、裂纹。
• 摸：断电后摸开关管、变压器，有没有异常发烫（说明过载或短路）。

步骤2：静态测量（断电测电阻，查短路/开路）

用万用表“电阻档”测：

• 输入端：正反向电阻是不是正常，若为0，可能整流桥或开关管短路。
• 开关管：测集电极和发射极的电阻，若为0，说明击穿了。
• 启动电阻：测阻值是不是和标称一样，若为无穷大，就是开路了。
• 输出端：若电阻太小，说明负载短路。

步骤3：动态测量（通电测电压，看工作状态）

用万用表“电压档”测：

• 输入滤波后：是不是280V左右，没有就查整流滤波模块。
• 开关管集电极：是不是有280V，没有说明初级没供电。
• 输出端：是不是标称电压（比如5V），偏低查反馈或滤波，偏高查反馈电容。
• 反馈绕组：是不是有感应电压（几伏到十几伏），没有说明反馈断了。

步骤4：波形分析（有示波器的进阶操作）

用示波器看：

• 开关管集电极：正常是“方波”，若波形畸变，说明反馈异常。
• 基极驱动：正常是“正负交替的脉冲”，没有说明启动或反馈坏了。
• 输出端：纹波是不是很小（比如几十mV），太大说明滤波电容坏了。

常见故障处理小技巧

• 开关管反复烧：先查浪涌吸收电路（电容/二极管坏了没），再查负载是不是短路，最后看散热够不够。
• 启动困难：换启动电阻（可能阻值变大了），查反馈电容（可能漏电了），减轻点负载试试。
• 电压不稳：优先换输出滤波电容，再查反馈回路的电阻、电容，最后看稳压元件。

六、总结

自激振荡开关电源虽然看着绕，但核心逻辑很简单：靠“启动点火+正反馈维持”实现振荡，通过“开关管通断”完成能量转换，各个模块分工明确，故障集中在核心零件。

新手学的时候，先记“输入整流→启动→振荡→输出整流”的主线，再拆每个模块的零件作用；维修的时候，按“外观→静态→动态”的顺序排查，优先换电容、开关管这些易损件。

掌握这些，不管是看懂电路还是修坏电源，都能心里有底啦。
