基于protues的电子时钟仿真与模拟
实验内容与步骤
1. 新建工程
参考1.2.2节新建工程，选择合适的保存路径， 工程中只包含原理图。
2. 电子时钟原理图设计

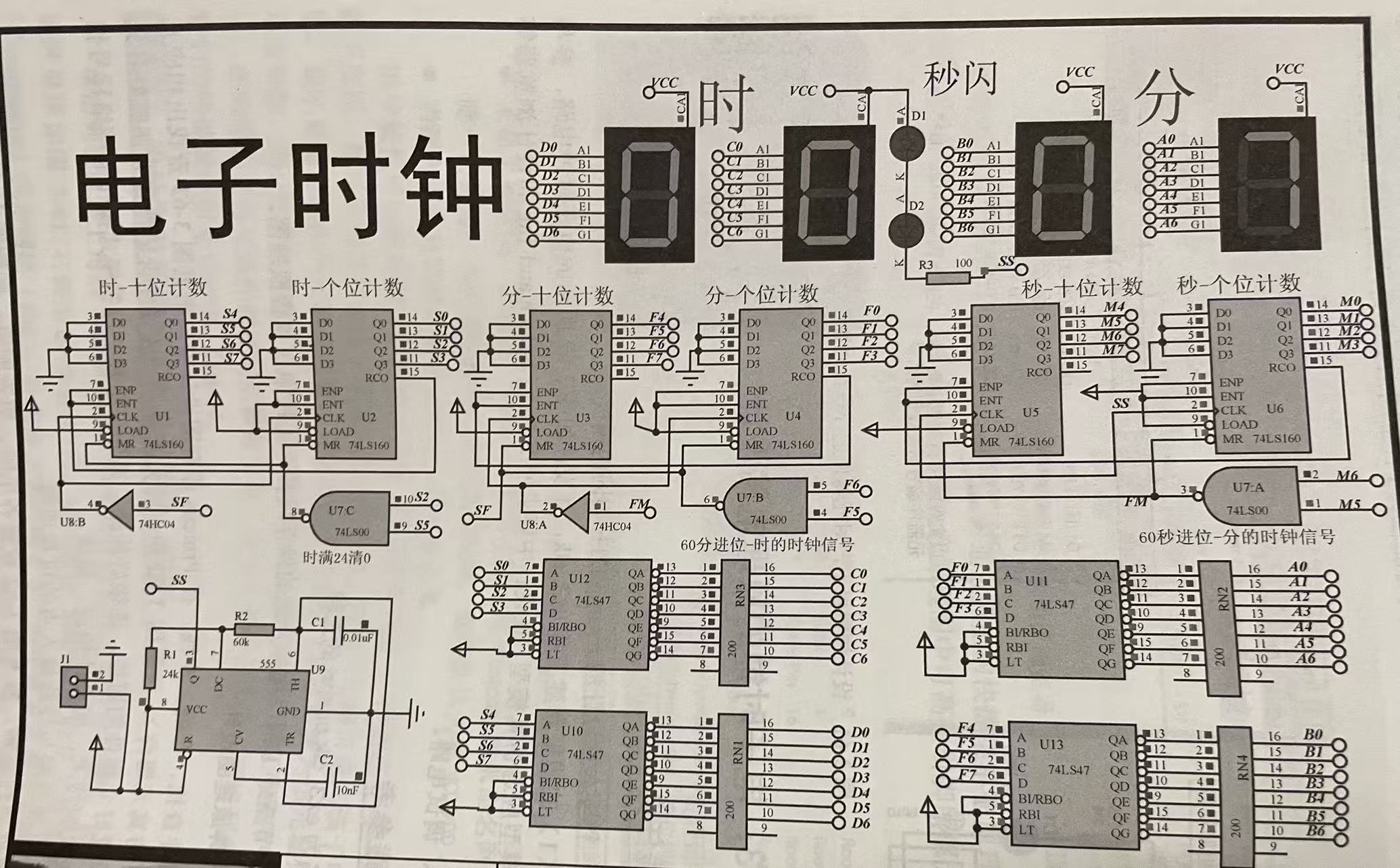

(1)元器件查找、布局、连线。在Proteus原理图设计窗口根据图3-63 查找出相应元器件(均为可仿真元器件)，按照图3-62所示将元器件一一放置在合适位置并调整好各元器件方位，设置好元器件的属性，连接好线路，充分应用基于标签模式操作的网络标号技术、电气连线复制技术， 使设计快速、简捷。
(2) 注意电源终端与导线接入点的可靠连接。
(3) 元器件属性编辑。参考图3-62 设置各电阻、电容的值。接插件J1只出现在PCB上,不参与仿真, 双击 J1,在其 Edit Component对话框中选中☑Exclude from Simuation 。其他元器件都有仿真功能， 都应该出现在 PCB上。
3. 电子时钟电路的 Proteus 仿真
单击仿真启动按钮，进行电路仿真。可观测到两上发光二极管以1Hz的频率在闪烁，表示时间“秒”，闪烁满60次清0，表示“分”的个位数码管显示1；如此循环，当“分”计满60清0，“时”的数码管增加1，直到计满24时，时、分计时重新从0开始
在此之前要了解网络标签的使用
Proteus网络标签设置方法
在Proteus中设置网络标签（Net Label）是电路设计中常用的操作，用于连接不同部分的电路而不需要物理连线。以下是具体步骤：
放置网络标签
- 在Proteus ISIS界面左侧工具栏点击“Wire Label Mode”（导线标签模式）图标，或使用快捷键“L”。
- 将光标移至需要添加标签的导线上，左键单击导线，弹出“Edit Wire Label”对话框。
- 在“String”输入框中输入网络标签名称（如VCC、GND、CLK等），名称需保持一致以建立电气连接。
标签属性设置
- 在“Edit Wire Label”对话框中可调整标签的显示方向（Horizontal/Vertical）和位置（Rotation）。
- 通过“Style”选项可修改标签的字体、颜色等外观属性。
全局标签与局部标签
- 全局标签（Global Label）：适用于跨页连接，标签名称前加“#”（如#VCC），可在多页图纸中共享。
- 局部标签（Local Label）：仅在同一页面内有效。
注意事项
- 确保标签名称拼写一致，区分大小写。
- 避免使用空格或特殊字符，建议用下划线替代。
- 网络标签必须精确附着在导线上，否则可能导致连接失效。
通过以上方法可高效管理电路连接，简化复杂设计中的布线工作。
需要到的电子时钟元器件：
7SEG-C0M-AN_GRN,74HC04,74LS00,74LS47,74LS160,555,CAP,LED,RES,RX8,SIL-156-02;

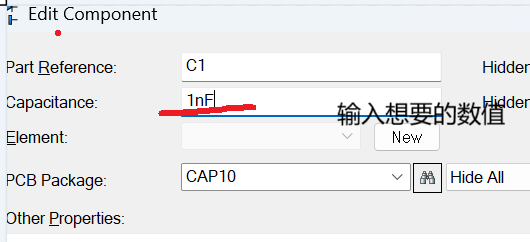

教学如何修改电容值

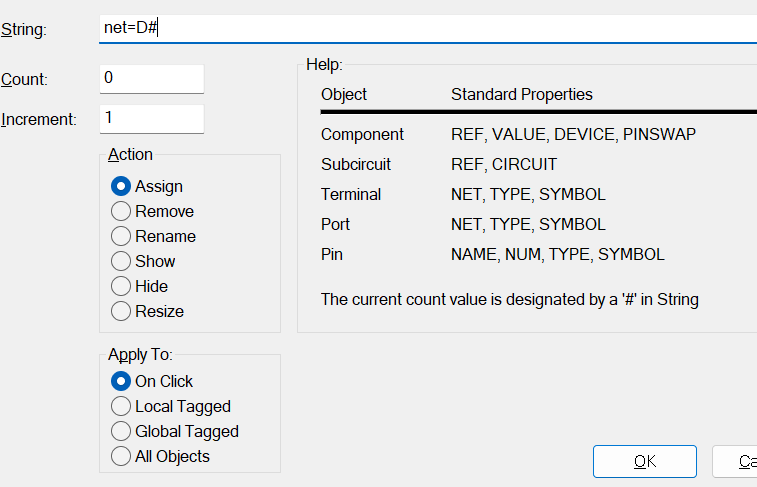

快速设置网络标签：

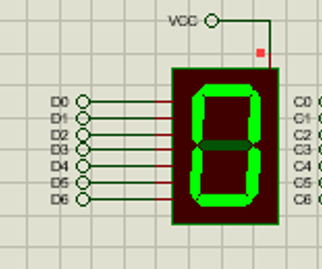

当输入这样D0-D9可以直接在英文输入下点击A，然后输入net=D#,这里英文字母为你需要的，#为数字，下面选择从那个数字开始

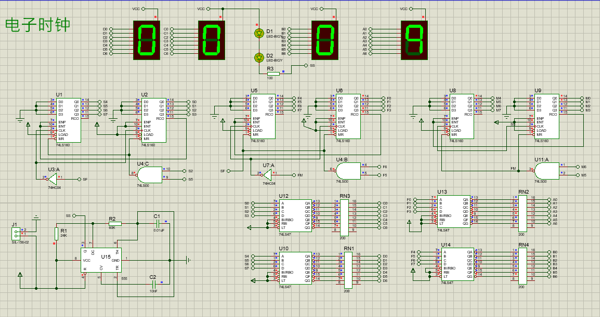

我们给出的原理图如下：
根据上图进行布局和电路连接进行测试
