网络原理补充——NAT/NAPT、代理服务、内网穿透、交换机

网络原理补充

本篇文章，我们将针对于网络通信中的一些细节进行讲解。

虽然我们之前已经自顶向下，把TCP/IP协议的相关内容都介绍了一遍。但是，还有一些细节是没有讲到的一些细节进行补充！并且，最后我们需要对网络通信进行一个简单的总结！

其中，我们本篇文章的细节部分重点聚焦于以下三个部分：

1.NAT/NAPT -> 理解内外网如何交换数据
2.代理服务，理解正反向代理、以及科学上网
3.理解内网穿透、打洞问题，即两台内网主机如何通信

NAT/NAPT

我们在学习网络层协议的时候就知道了：
在IPv4协议下，IP地址的数量是绝对不够用的！对此提出了三种解决方案！
而当下使用的，就是把网络分为内网和公网！

公网的IP地址全球唯一，内网IP只在内网内唯一，不同子网可以有一样的内网IP！
👇
所以，在讲解网络层协议的时候，我们就了解了，一台内网主机如何把数据发送到公网！
但是，我们并没有讲，报文如何从公网回到内网的主机上！

所以，下面我们来讲解一下，报文从内网->公网，公网->内网是如何操作的！

NAT的IP替换过程

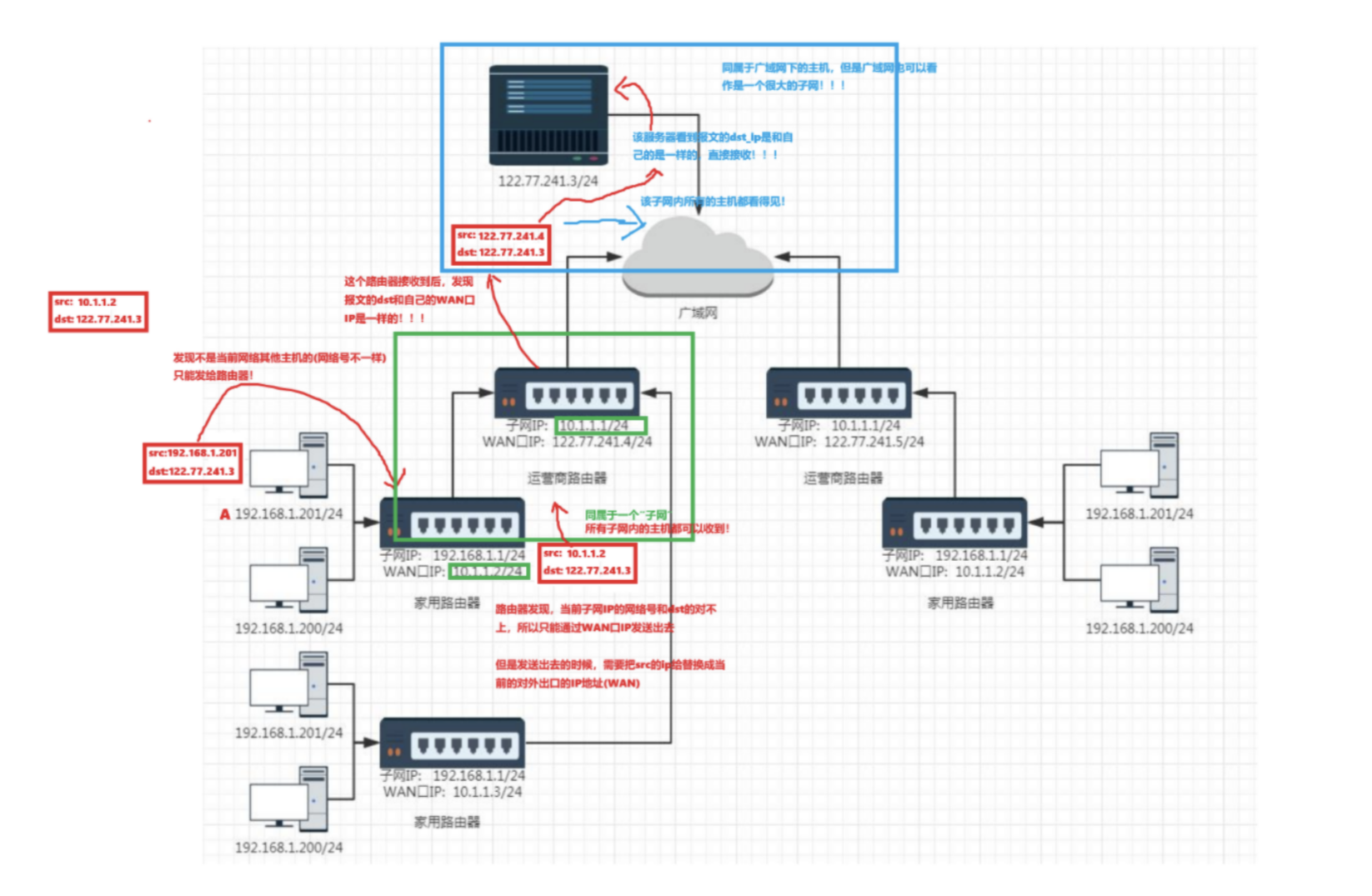

其实我们早就知道了，NAT技术是如何替换掉源IP的！如下图所示：
(这里的通信是内网主机和公网主机)

但是，这里我们需要提出几点概念，以方便后序进行讲解：

1. NAT的技术替换的是内网的源IP，一旦到了公网，就不需要进行替换了！
   很好理解，因为在当前通信的情况下，目标主机在公网，一旦发送的报文到了公网了，就可以直接和公网主机通信了，没必要再替换源IP了！

2. 子网划分，是路由器做的！这个我们早也知道了！

3. 第三点我们先输出一个结论，后序来解释：
   内网中，使用NAT技术的时候，不仅仅是替换源IP，还有端口号！

针对于第三点，我们现在是搞不清楚的。我们需要理解一个新的概念——NAPT！

NAPT技术

我们上面说了那么多，但是问题始终没有解决：

1.即公网的服务器把数据处理好后，如何从把数据返回给内网的主机呢？
2.如果说一个内网中的多台主机都向这个服务器发送数据，服务器处理完后应该怎么确定返回给内网中的哪一台主机呢？因为这些内网主机的源IP出到公网都是一样的！

答案是：使用NAPT技术！

1.首先，我们认为内网中只有一台主机向服务器发送数据的时候，服务器怎么返回！
其实是这样的：
在路由器进行源地址替换的时候，不仅仅是把源IP与当前路由器的WAN口IP做替换那么简单。
还需要形成一个键值对，这个键值对是(进入该路由器前的源IP <-> 当前路由器的WAN口IP)！

这个键值对不仅仅可以正向查询，也可以反向查询！
所以，当服务器返回一个报文的时候：
①先返回主机对应子网的出口路由器位置(出到公网就是公网IP了)
②再根据每个路由器中的表进行逆向查询！因为子网内的内网IP也是不能重复的！
最后经过一路反向查询，就可以回到原来发送数据的主机吗？
如果说，同一个时间内，该子网内只有一台主机向服务器发送数据接收数据，当然可以！

2.子网内可能有不同的主机发送数据，也有可能是一台主机的不同进程！
上述那种理想情况必然是不可能出现的！实际上：
在一个子网内，一台主机可能有不同的进程都在请求该服务器的服务，也可能是不同的主机在请求，所以，上面如果仅仅只是存储源IP地址和WAN口IP地址的键值对就没办法解决问题！

所以，NAPT到底是怎么做的呢？

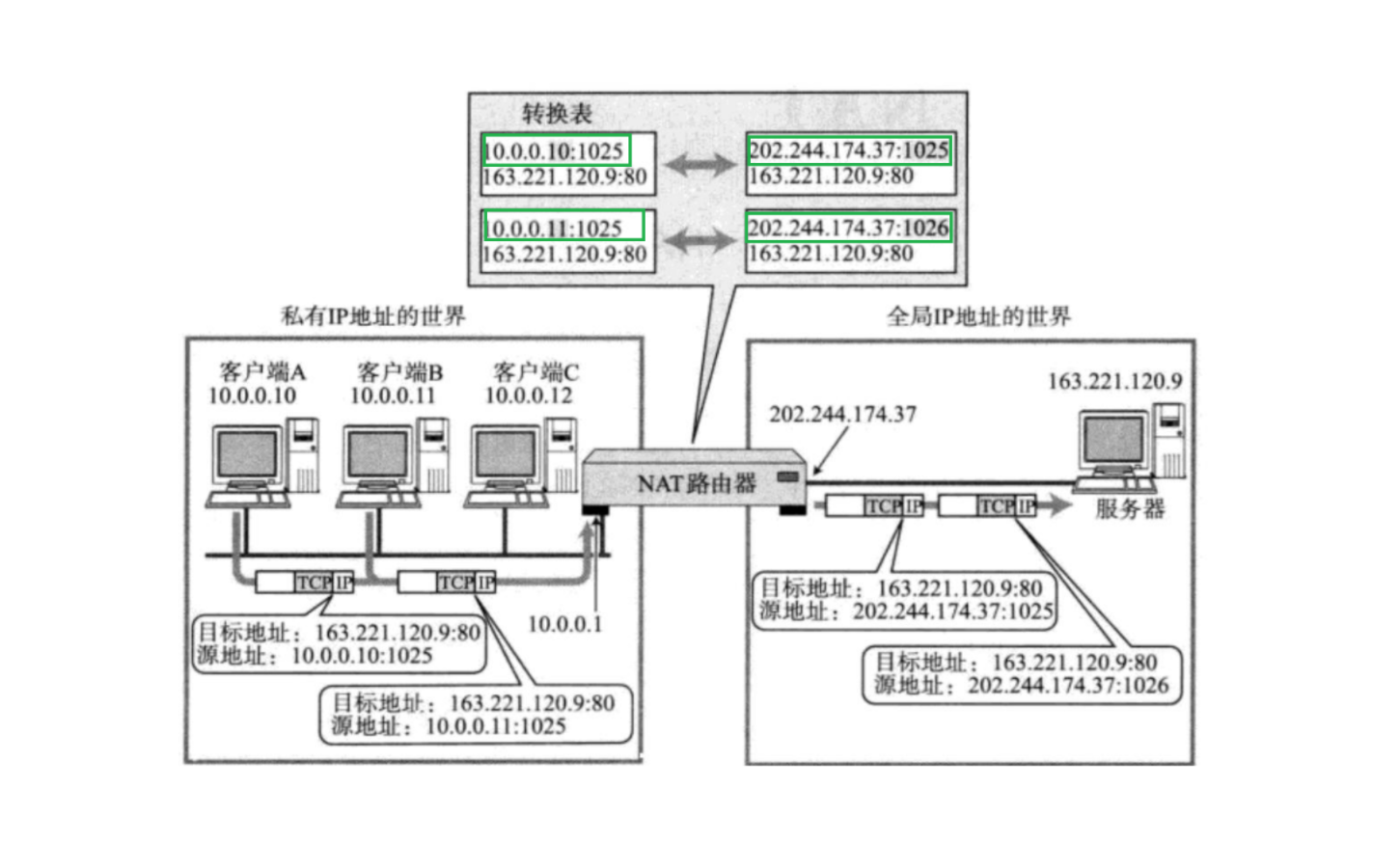

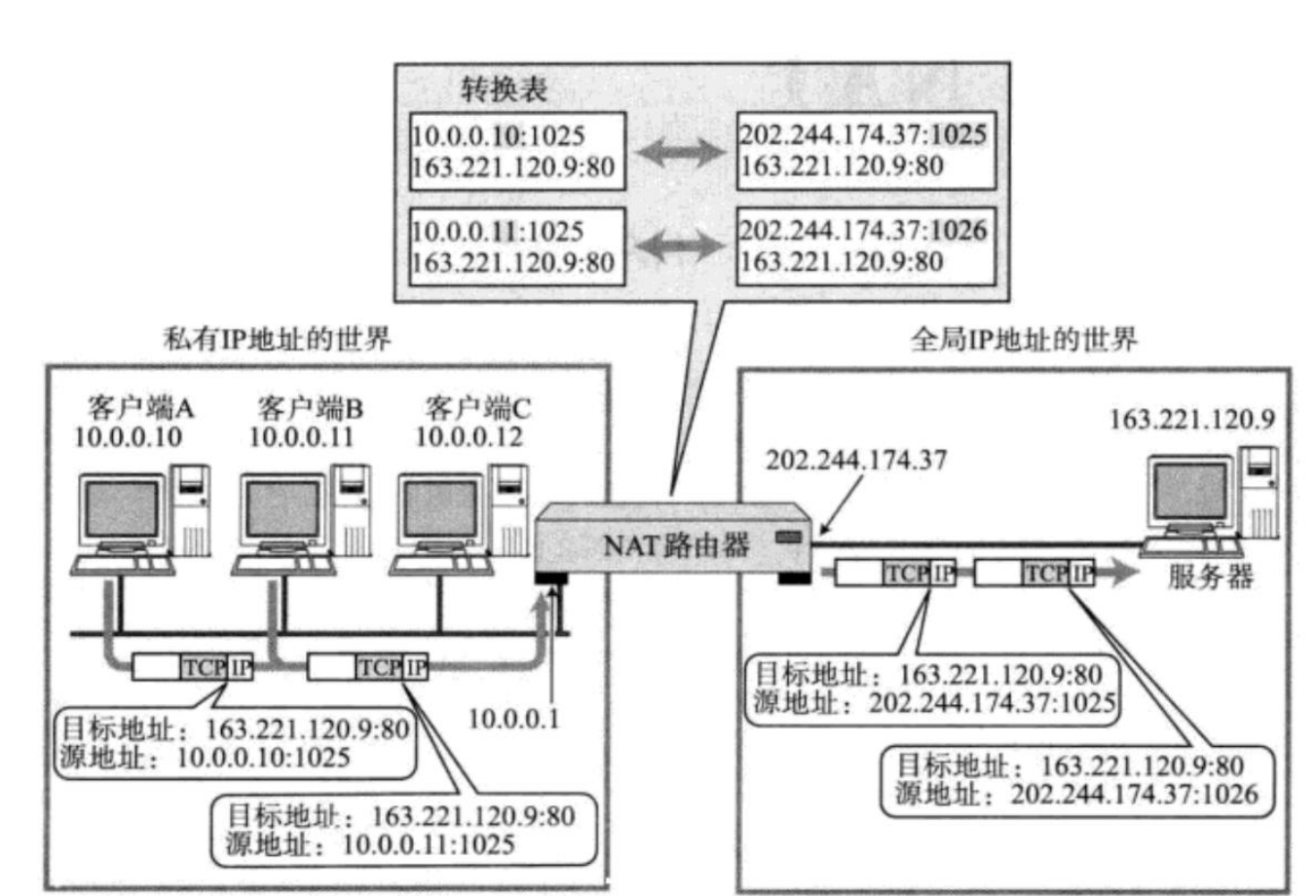

看绿色框部分，我们发现，不仅仅是把源IP替换了，替换了端口号！

本质：网络通信，就是不同主机的两个进程在通信！

一台主机多个进程的情况下：
如果是一台主机下多个进程同时访问一个服务器，其实很好区分！
在内网中，IP也是唯一的！一台主机中port也是唯一的！
👉内网IP + port，就可以表示出内网中的唯一进程！

所以，在NAPT转化表中，不仅仅要记录IP的替换，还要标识端口号！

多台主机一个进程的情况下：
但是，如果是不同主机，万一真的有个别主机通信的进程，端口号一样怎么办？
比如主机A和B都向服务器发送数据，它们的端口号都是1025！
那出到公网的时候，IP:Port不都一样吗？

所以，在路由器这一层，需要对端口号做替换！
但是，具体换成什么是不重要的！因为只是为了标识进程唯一性质！能够逆向查找即可！

因为替换前：IP:Port足以标识进程在内网中的唯一性了
但是经过一个内网路由器，就会导致源IP替换！就有可能破坏唯一性！
所以，需要把端口号给替换了，在替换后也保持唯一性的同时，能够逆向查找！

多台主机多个进程的情况下：
所以，现在就很好理解了，不管子网内有多少台主机要和同一个服务器通信：
都是经过上述的逻辑，NAPT技术把前后IP:Port做键值对映射！
替换的IP就是内网路由器的WAN口IP，端口号不用管是什么，只要保证该子网下唯一性即可！

总结：这种关联关系也是由NAT路由器自动维护的。
例如在TCP的情况下，建立连接时，就会生成这个表项；在断开连接后，就会删除这个表项

NAT的缺陷

任何技术都不是十全十美的！多多少少都会有一些问题：
由于 NAT 依赖这个转换表,，所以有诸多限制：

1. 无法从 NAT 外部向内部服务器建立连接；
2. 转换表的生成和销毁都需要额外开销；
3. 通信过程中一旦 NAT 设备异常，即使存在热备，所有的 TCP 连接也都会断开；

1.因为NAT的转化表，是依赖于内网出公网的过程形成的！故公网是没有办法直接进内网的！
2.路由器设备压力会比较大，因为存储这样的转化表，增删查改，开销还是比较大的！
3.NAT/NAPT技术是子网和公网联系的桥梁！一旦出现问题，必然导致连接断开！

但是，虽然它有一些缺陷，但是它在很大程度上解决了当前IPv4协议下的：
IP地址资源不足的问题！
而且，NAT技术在当前网络技术中是非常常用的！

代理服务

在讲HTTP协议的重定向报头的时候，我们曾经讲过一个重定向的作用：
即某些服务器不做数据处理，只做转发！原理就是使用重定向！这种我们称为代理服务器！

现在，我们来了解一下代理服务器的相关知识！

正向代理

正向代理（Forward Proxy）是一种常见的网络代理方式，它位于客户端和目标服务器之间，代表客户端向目标服务器发送请求。正向代理服务器接收客户端的请求，然后将请求转发给目标服务器，最后将目标服务器的响应返回给客户端。通过这种方式，正向代理可以实现多种功能，如提高访问速度、隐藏客户端身份、实施访问控制等。

我们从图中可以看出来，正向代理是在互联网的左侧的！
其实就是客户端向网络的请求，会让这个服务器做代理，服务器代替客户端做请求！

工作原理：

1.首先，客户端将请求发送给正向代理服务器
2.正向代理服务器会解析请求，从而实现对请求的实现、过滤、缓存查找等
3.正向代理服务器将处理后的请求转发给目标服务器
4.目标服务器对请求做处理，然后返回给正向代理服务器
5.目标服务器可以对返回内容做检查，对敏感内容过滤；反之可以缓存内容，转发给客户端

正向代理特点：

缓存功能：正向代理服务器可以缓存经常访问的资源，当客户端再次请求这些资源时，可以直接从缓存中获取，提高访问速度。
内容过滤：正向代理可以根据预设的规则对请求或响应进行过滤，如屏蔽广告、阻止恶意网站等。
访问控制：通过正向代理，可以实现对特定网站的访问控制，如限制员工在工作时间访问娱乐网站。
隐藏客户端身份：正向代理可以隐藏客户端的真实 IP 地址，保护客户端的隐私。
负载均衡：在多个目标服务器之间分配客户端请求，提高系统的可扩展性和可靠性。

所以，这就是为什么有时候我们使用校园网的时候，信息可能被学校看到！有时候也没有办法去访问一些网址，就是因为校园网代理服务器在控制！

反向代理

反向代理(Reverse Proxy)服务器是一种网络架构模式，其作为 Web 服务器的前置服务器，接收来自客户端的请求，并将这些请求转发给后端服务器，然后将后端服务器的响应返回给客户端。这种架构模式可以提升网站性能、安全性和可维护性等。

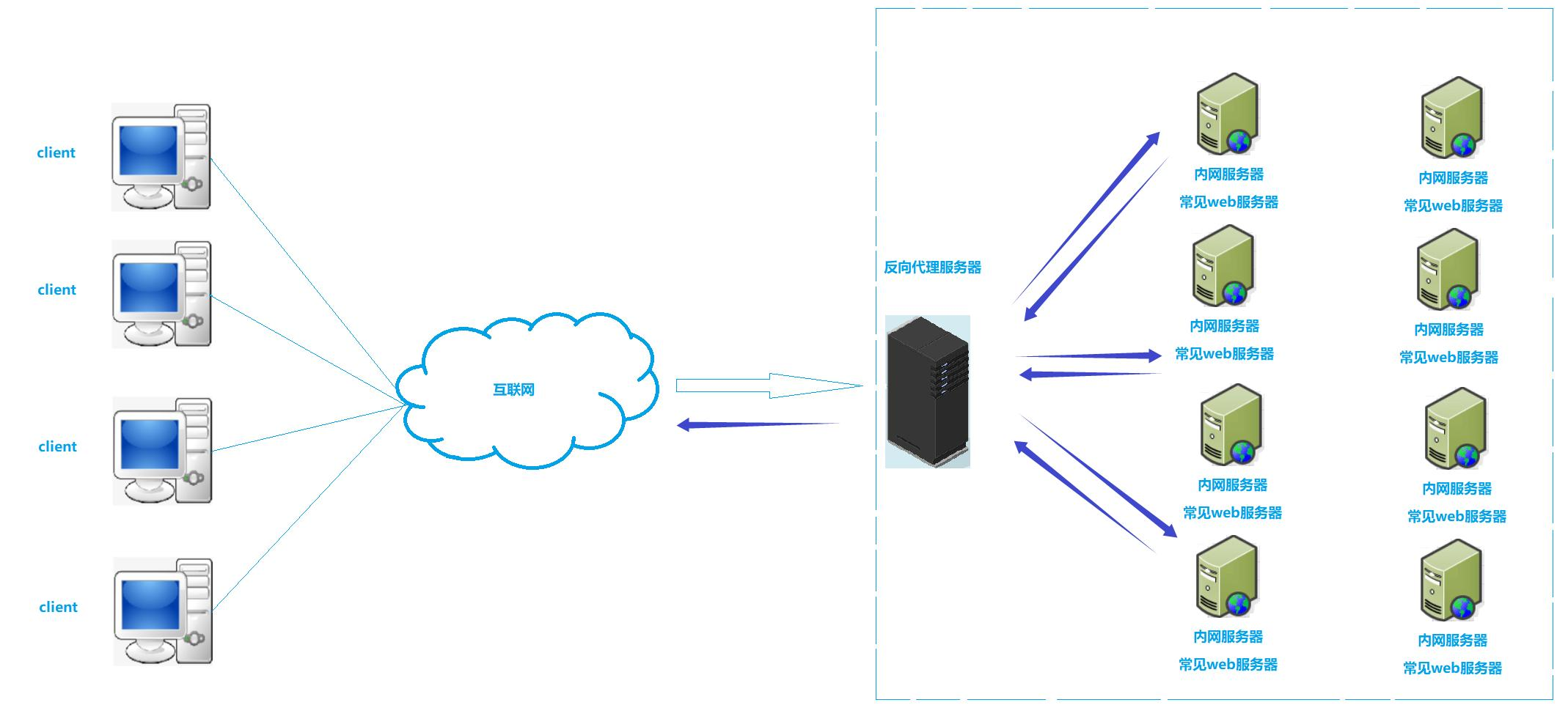

我们可以看到，反向代理服务器实在互联网的右边的！
反向代理服务器，代理的不是客户端，而是服务器的后端！

工作原理：

反向代理服务器位于客户端和 Web 服务器之间:
当客户端发起请求时，它首先会到达反向代理服务器。反向代理服务器会根据配置的规则将请求转发给后端的 Web服务器，并将 Web 服务器的响应返回给客户端。在这个过程中，客户端并不知道实际与哪个 Web 服务器进行了交互，它只知道与反向代理服务器进行了通信。

因为如果让一台服务器来连接多个客户端来进行服务，对于这台服务器来说压力是很大的！
所以，在客户端和 Web 服务器之间会存在反向代理服务器！

在这种情况下，客户端可能会有两种类型请求：
1.访问静态资源
2.与服务器做交互

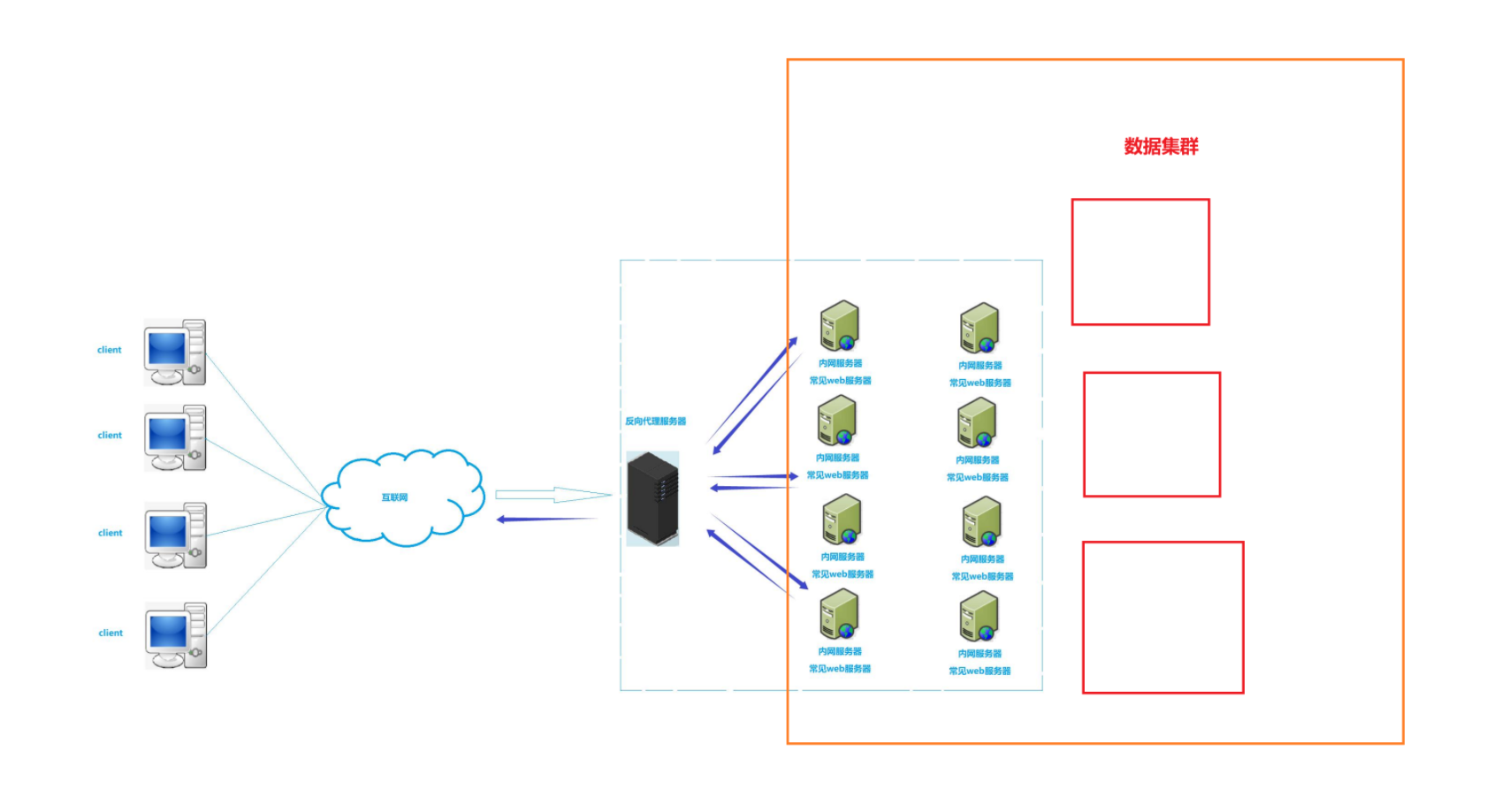

对于与服务器做交互的情况，服务器端会把交互数据放在不同种类的数据集群内，所有的后端web服务器都能与这些数据集群联通。所以，当代理服务器接收到客户端交互请求，就转而把请求转发给后端的Web服务器：

如果是访问静态资源，静态资源其实就是服务器上存储的一些图、视频、网页等。我们自行模拟过HTTP协议，这里就不再讲解了。

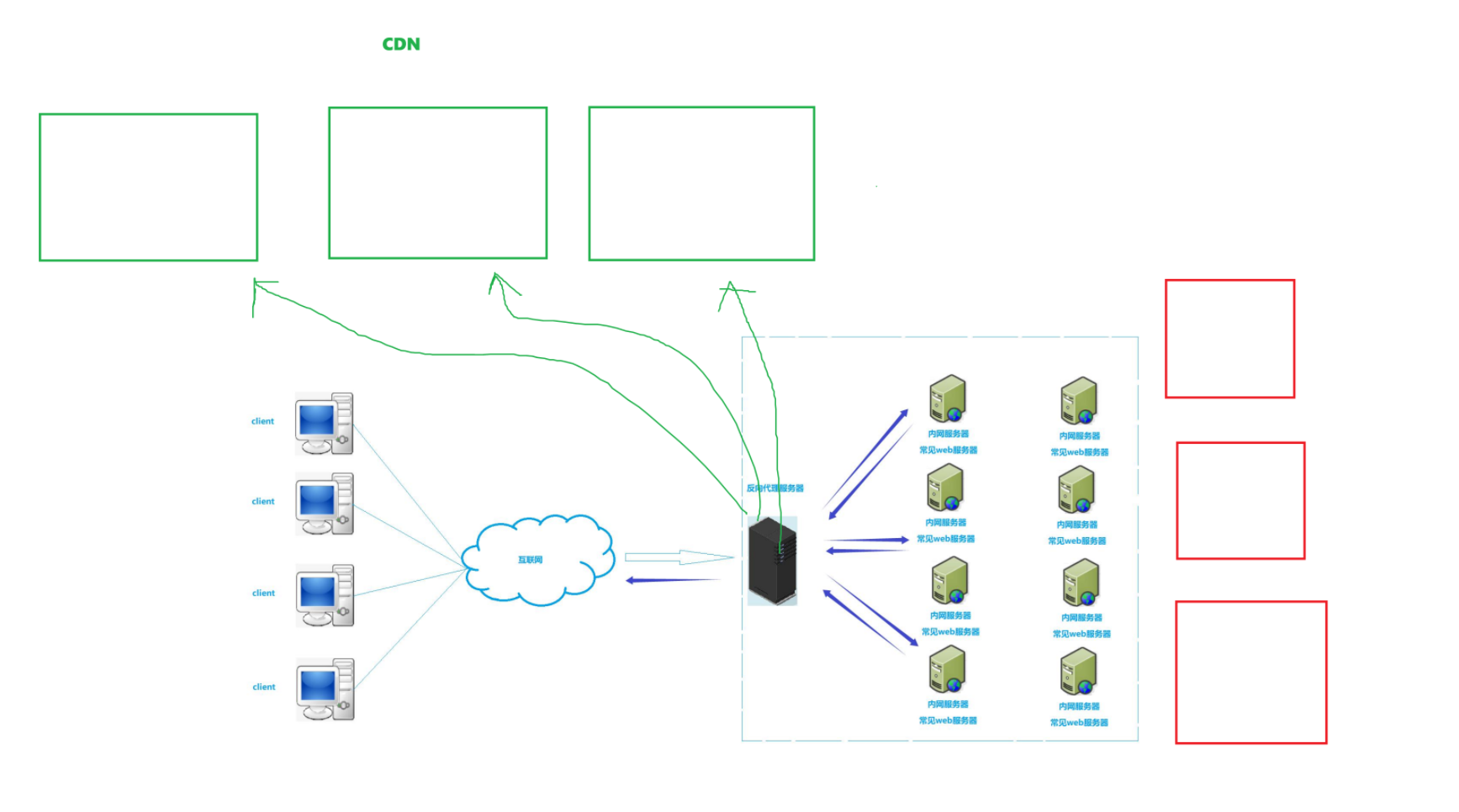

但是，代理服务器还是觉得压力有点大，只想做转发功能。所以，就会把连接缓存起来！然后把具体的内容存储在CDN(Content Delivery Network，内容分发网络)上：

就是有一些专门做CDN的厂家，提供该服务，然后静态资源就不用存储在代理服务器上了，只需要存储一个链接，需要的时候通过CDN访问获取内容即可。(CDN本质也是反向代理！)

这样子，就可以很轻松地实现动态资源和静态资源的分离了，使得代理服务器更加高效！

---

同时，还做到了负载均衡！即不让单一服务器压力过大。代理服务器可以根据后端不同的Web服务器压力来选择合适的服务器进行处理，实现负载均衡。
当然，也不止是一个代理服务器，代理的服务器也可以是多个！

科学上网

说明：这个话题我们只讲原理，不会进行任何的实验！旨在了解技术！

我们需要明白一点：

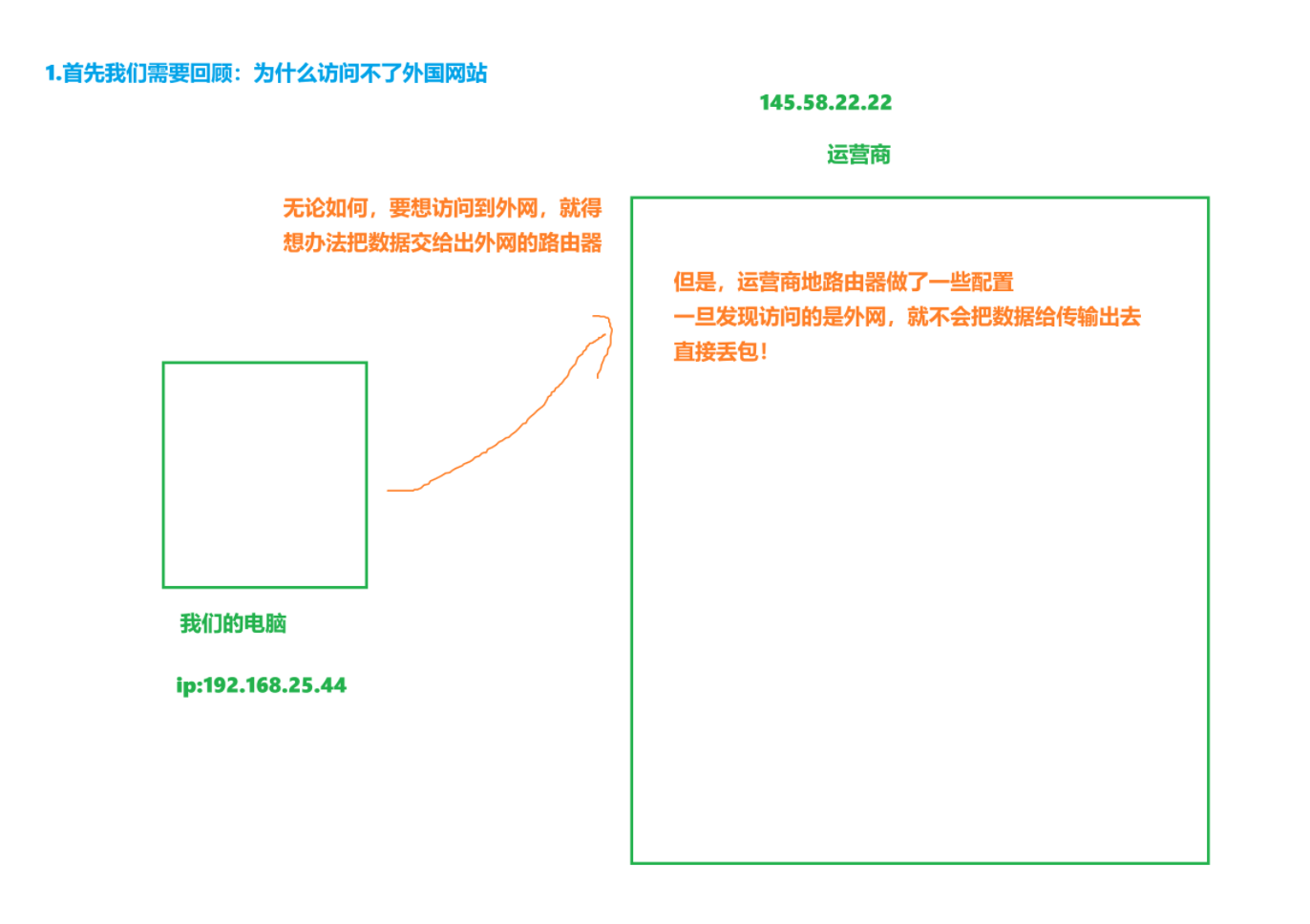

不科学的地方就是因为运营商！但是我们需要明白：无论如何都是绕不开运营商的！
所以，要想科学地上网，就只能骗过运营商！

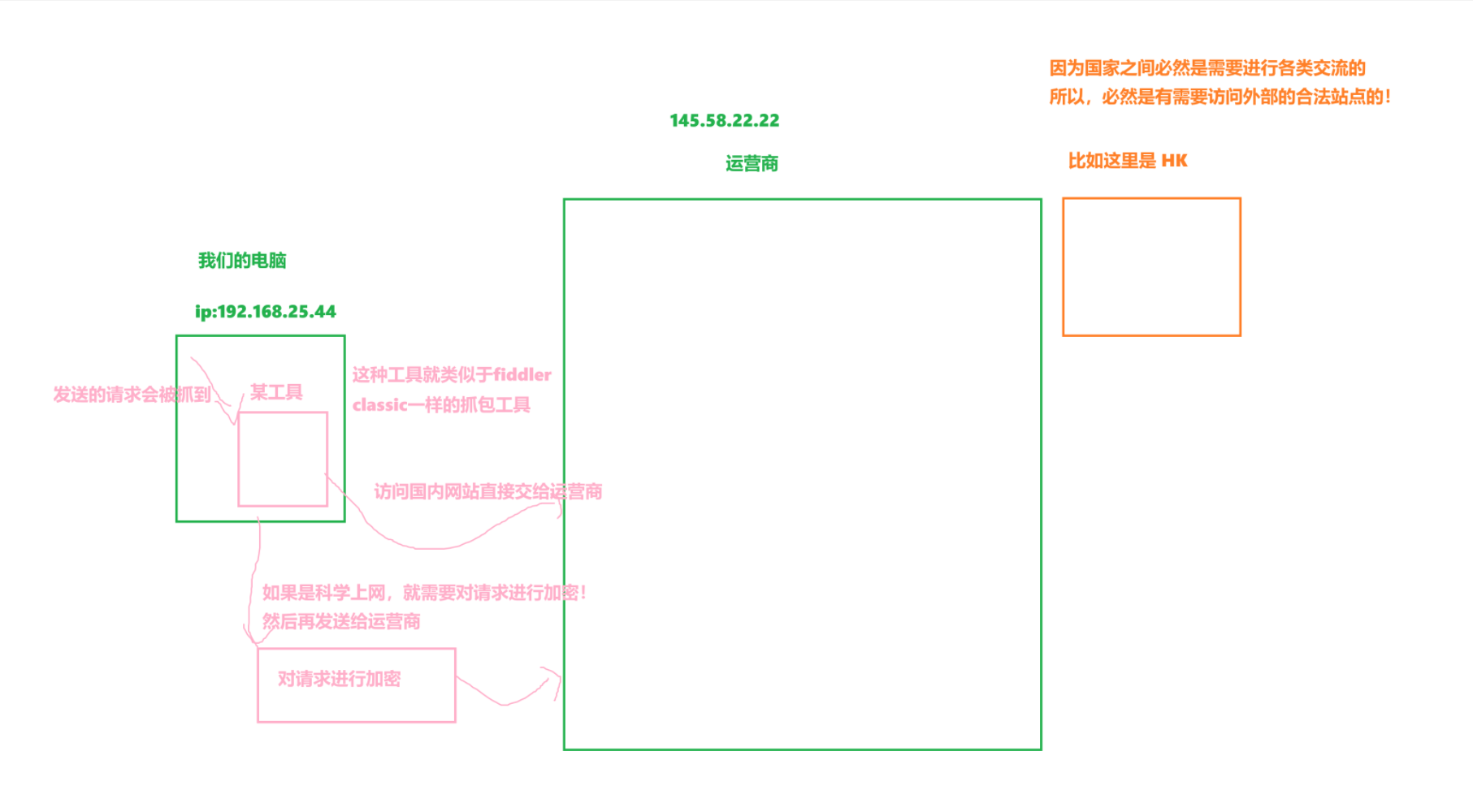

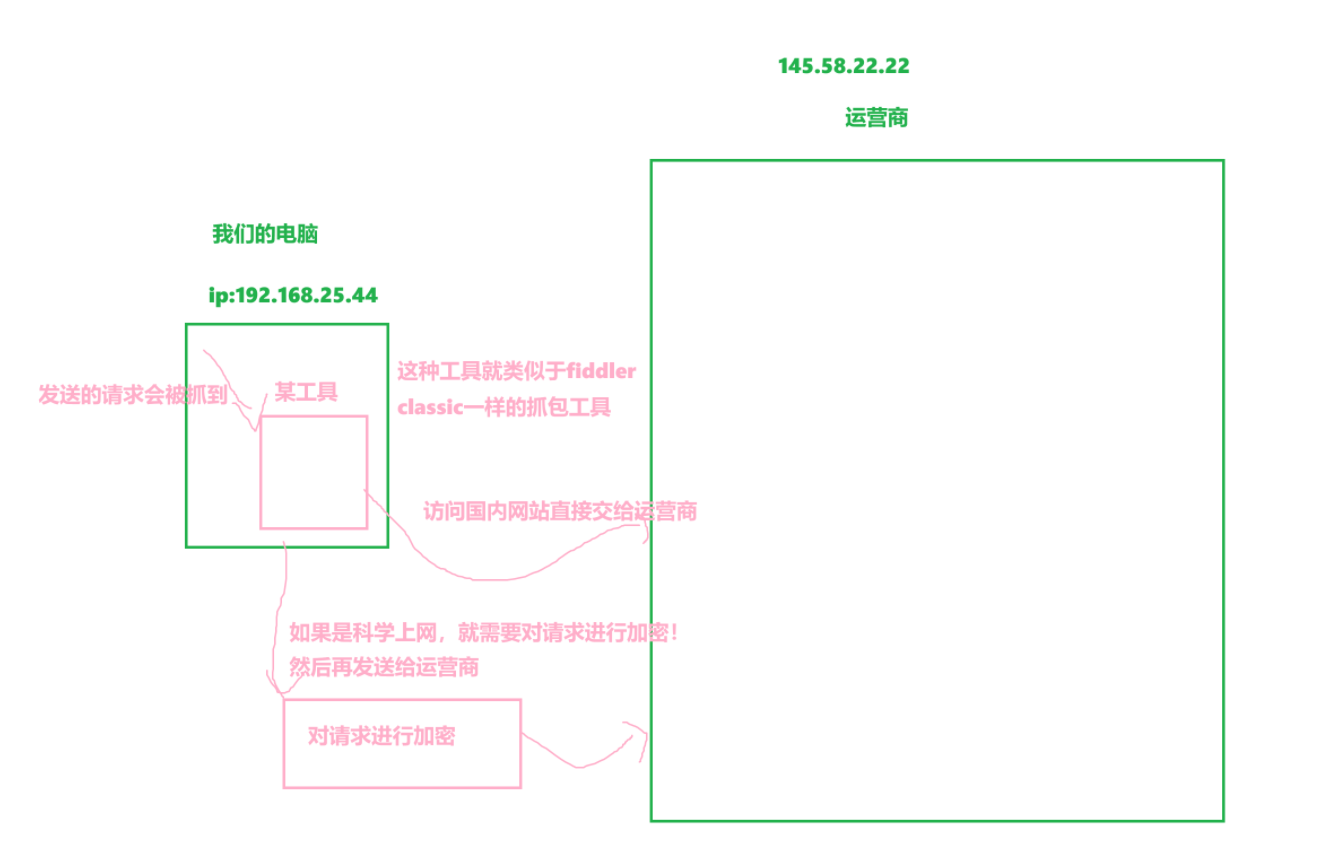

1.在本地主机安装一种工具/软件，功能如下：

2.需要有一个合法的、可以访问外部的一个合法的站点：

其实国内不是不能访问外部，比如像一些跨境电商、科研机构等是有这样的需求的。
所以，有一些站点是能够合法地科学上网的！

3.需要在合法站点上部署服务：

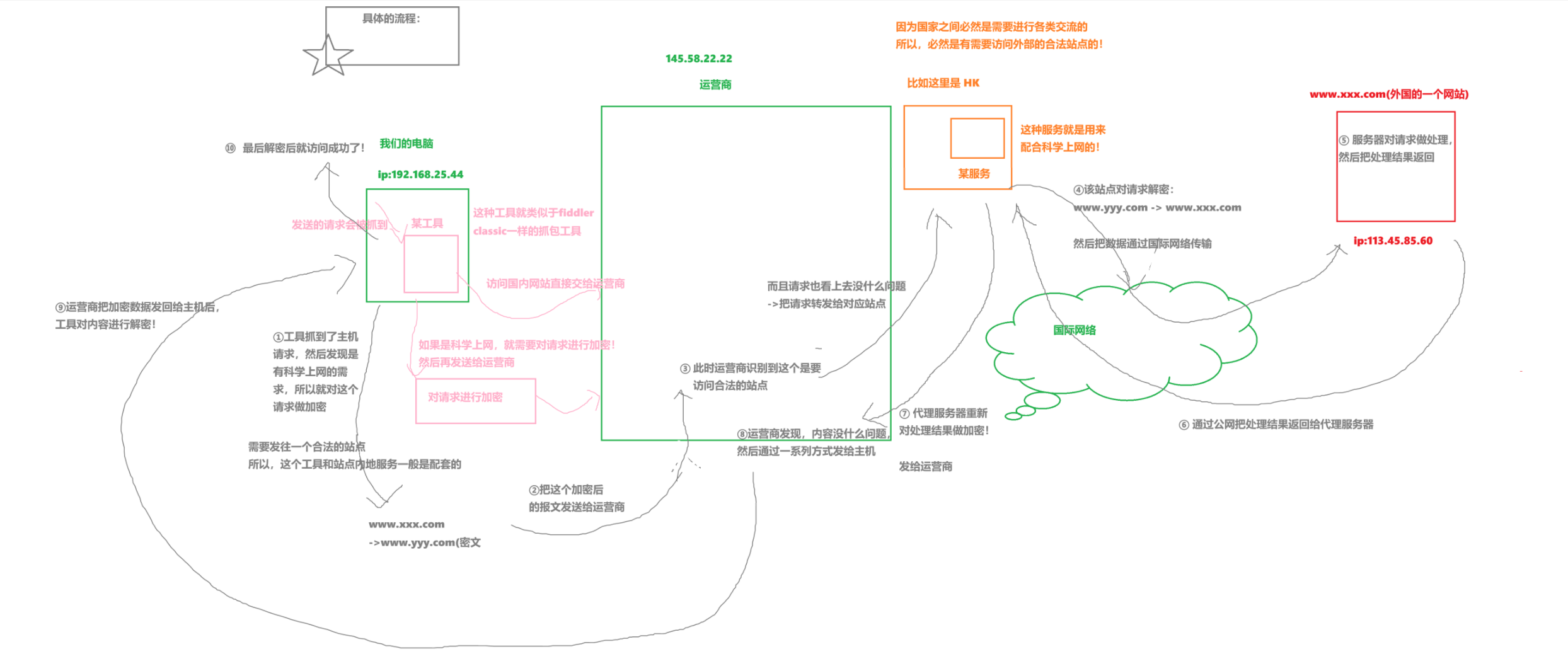

4.整体流程(灰色笔迹展示线路)：

其实会存在很多这样的合法的站点，因为必然会有这样的需求的！
总而言之，就是通过加密请求 + 合法站点代理地方式，从而能够进行科学上网的！
(BUT：净化网络，人人有责，这里只是做技术探讨！ 😀)

这里提出一个小问题——科学上网地代理服务器是正向代理还是反向代理？
答案：正向代理！因为它是代理客户端的，在网络的左侧！

内网穿透

虽然我们现在已经知道，内网的主机如何和处在公网上的主机进行通信了！
但我们肯定会有一个疑问：就是一个内网下的主机怎么和另一个内网下的主机进行通信呢？

答案是：很可惜，是没有办法直接通信的！
我们简单思考一下也可以明白是不行的：
因为我们自己拿手机和别人通信也要先登陆聊天软件的app。

但是，处在不同的内网下的主机是如何进行通信的呢？

---

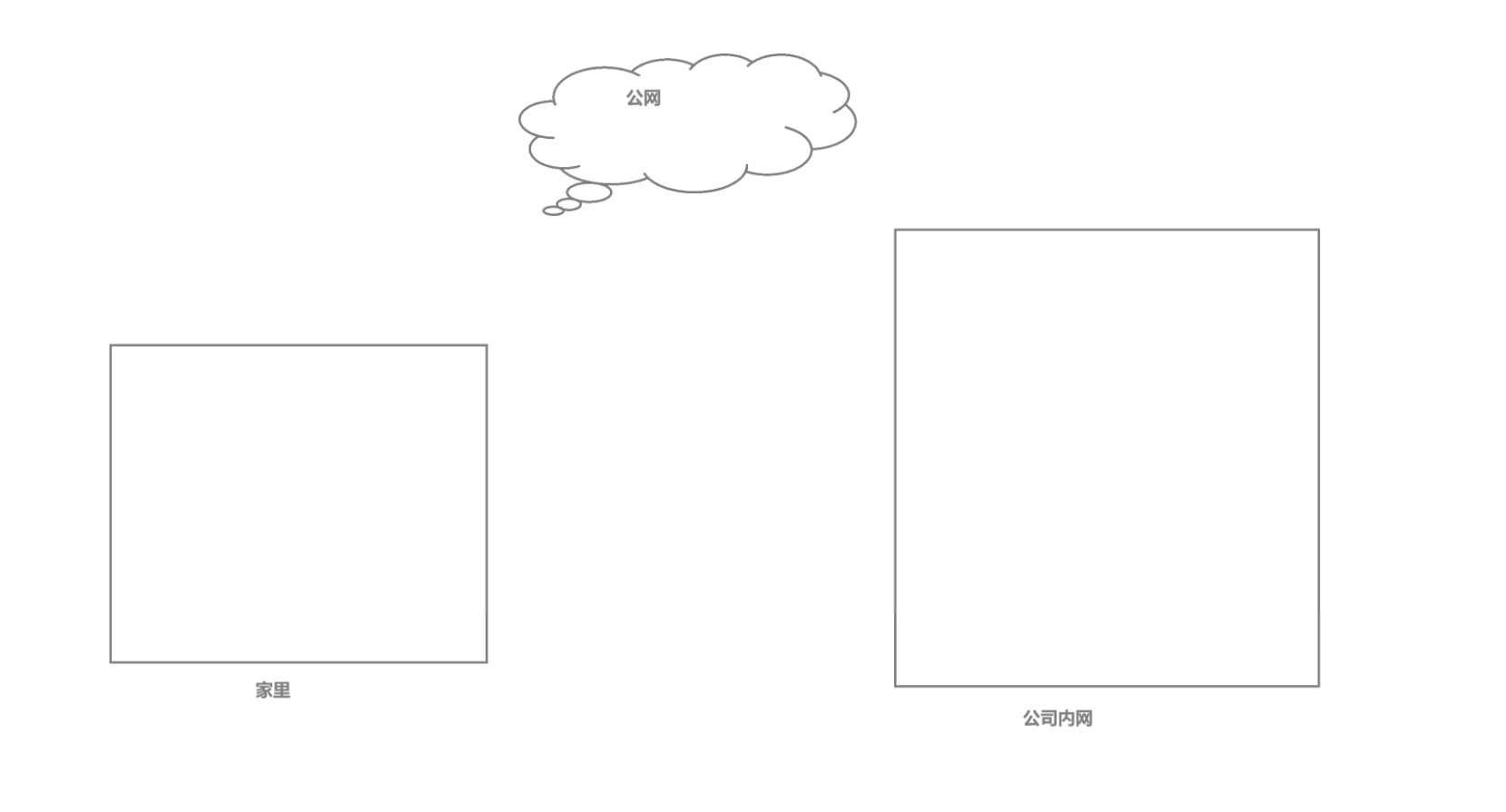

我们就举一个例子：

一些大型的公司是有自己公司的内网的！一般来说，只要员工回到家了，就没办法登录公司的网络了。这是很合理的！公司内网也确实不应该能够被在外部随便登录。
再一个，目前确实没有办法能够直接从一个内网访问另一个内网！

但是，一些大型的网络公司，有时候可能会出现一些bug需要员工及时修复。但是员工回家了怎么办？ -> 让员工赶回来不现实 -> 只能想办法让员工能够在家登录公司内网！

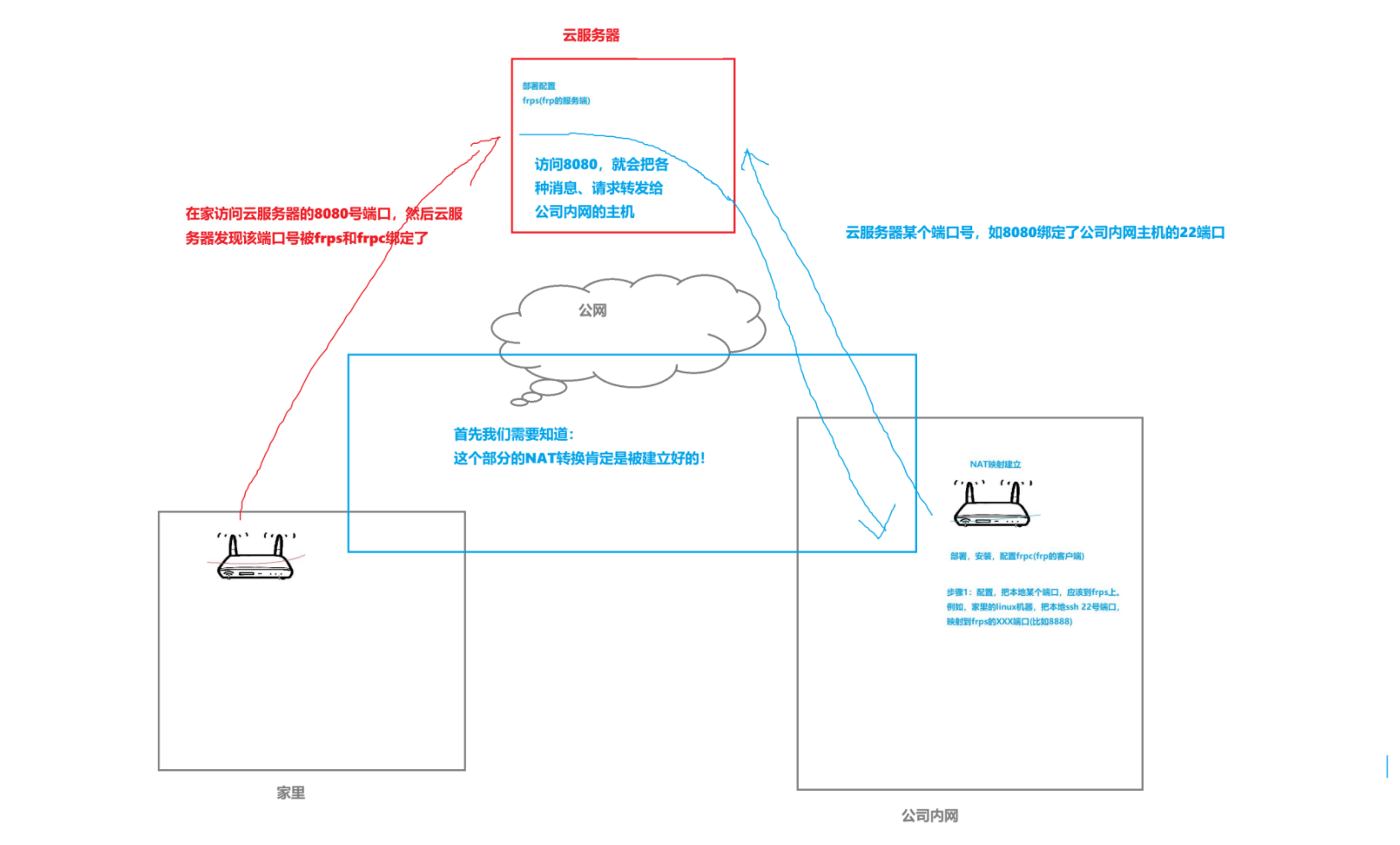

具体的原理如下所示：

其实就是用一个云服务器做两个内网之间的桥梁，只不过需要使用特定的部署工具！
云服务器端部署frps(server)，公司内网部署的是frpc(client)！

这种把内网服务暴露在公网(这里是公司内网)、能够让其他内网内的主机访问的情况：
就是内网穿透！ -> 实现了不同内网主机的通信！

但是像是这种公司的内网，也是不能随便放给别人访问的！
所以，一般来说，公司暴露这个服务，其他子网登陆的时候是需要进行登录验证的！

内网打洞

现在，我们来介绍内网打洞的知识点！其实和内网穿透很类似。

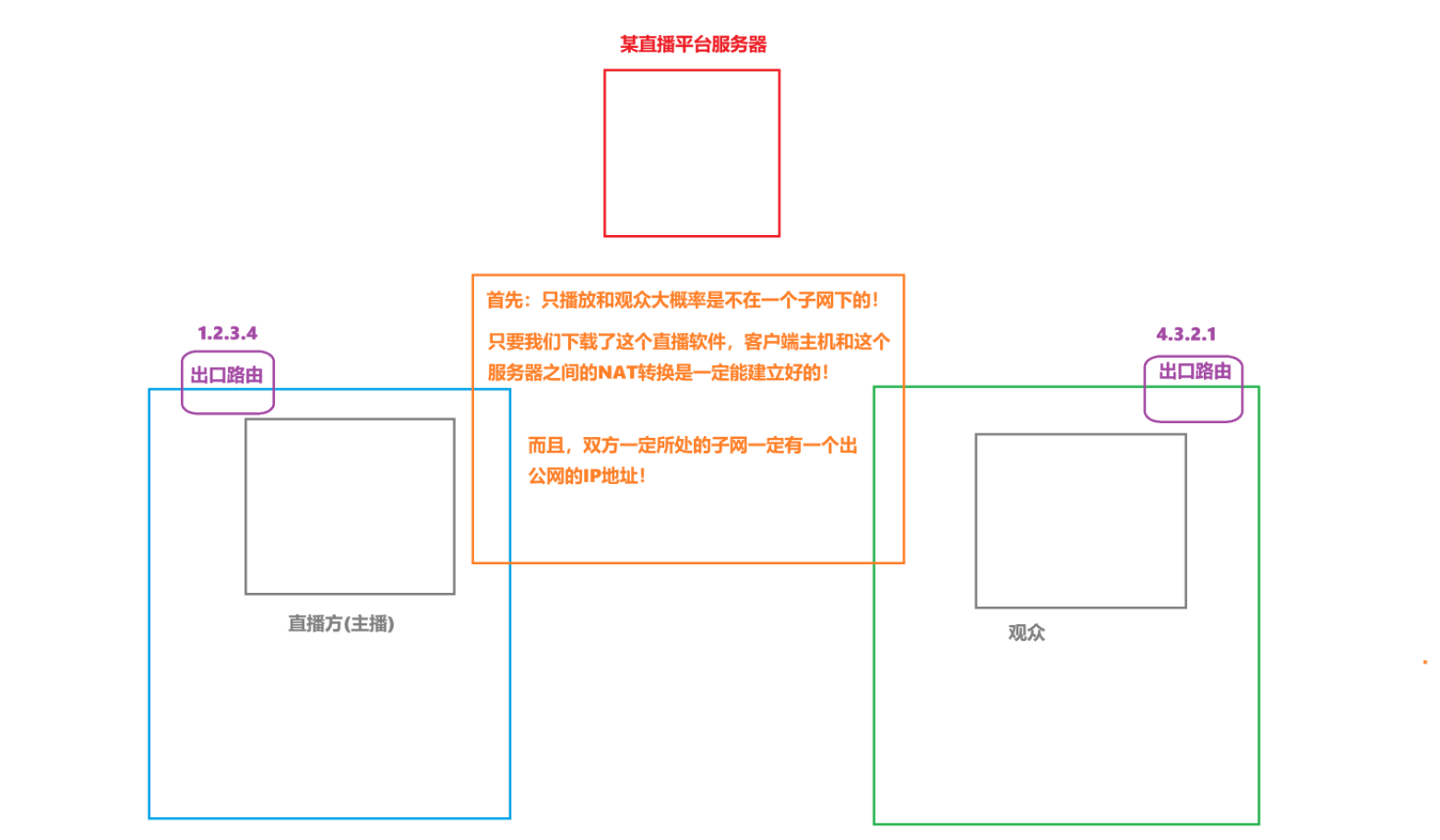

这里就以直播平台为例子：

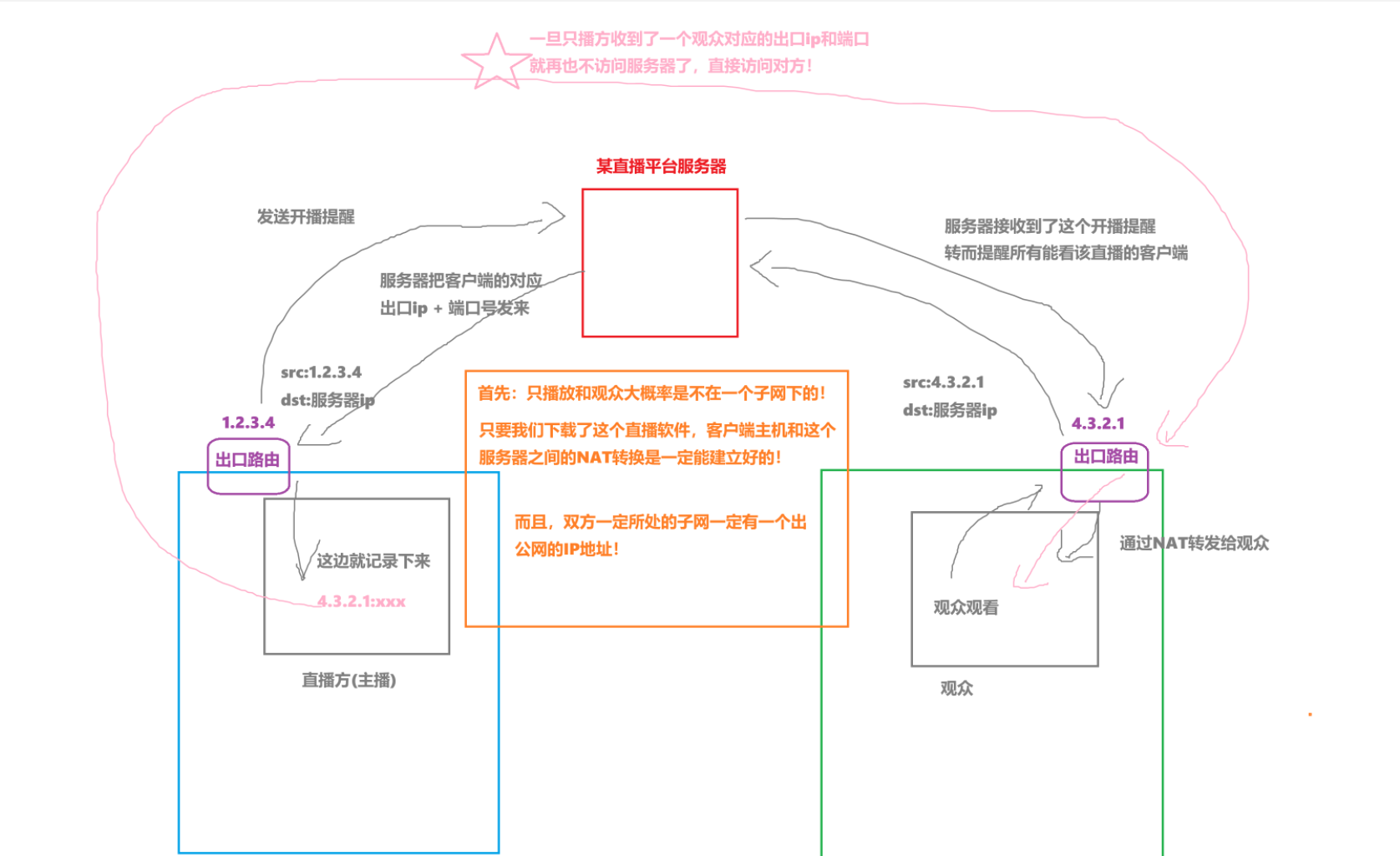

直播的基本传输网络结构如上所示！

内网打洞的流程：

因为各个主机/路由之间的NAT转化是已经建立好的！所以，拿到对方的子网出口ip:端口，就一定能通过NAT/NAPT转化，传输回给对方主机！

这种情况，就脱离了服务器，就是内网打洞！
其实原理和内网穿透是一样的，只不过在这种情况下，不用再依赖于服务器！直接让两台主机能直接进行通信，这就是内网打洞！

交换机

前面我们分别补充了各个层的一些相关细节，但在数据链路层中，还有个细节值得我们关注！
即交换机！我们来简单理解一下交换机的原理。

下图是局域网通信的原理：

我们知道：

1.以太网就是一个巨大的碰撞域
2.以太网上的信息会泛洪，所有主机都看得见
3.以太网在同一时刻只能有一个主机发送信息
4.以太网需要对碰撞的MAC帧进行处理

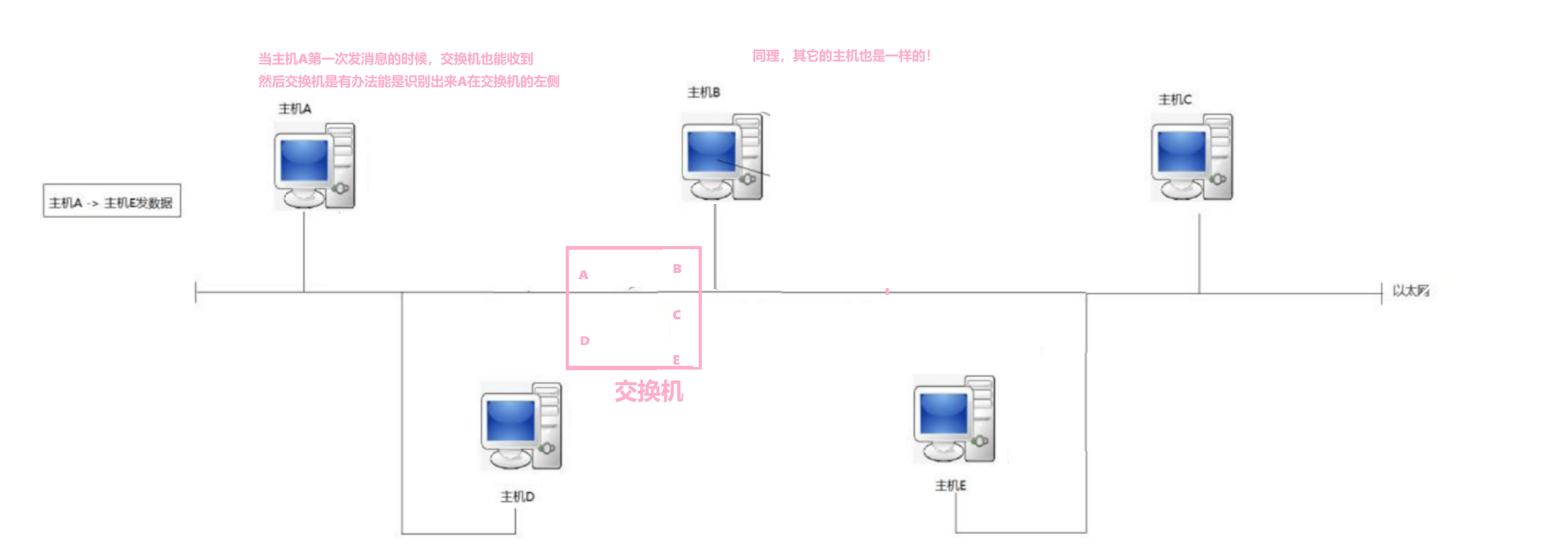

交换机的功能就是：划分局域网碰撞域，尽可能减少MAC帧的碰撞！

此时，该局域网就像是被分成两个部分一样，A和D在左边，B、C、E在右边！

当A->D(D->A)的时候，交换机就识别到，这是在左边传输的帧，就不再泛洪给另一边了！
同理另一边也是这样的！

所以，当一个局域网内主机数量过多的时候，就需要通过交换机来划分多个碰撞域！
尽可能地不让不同碰撞域内传输地帧发生碰撞 -> 提高网络传输的效率。
所以，交换机的本质，就是一个划分碰撞域的、处在数据链路层的一种硬件设备！

总结

下面就对TCP/IP协议的不同层做一下基本的总结！

数据链路层

数据链路层的作用: 两个设备(同一种数据链路节点)之间进行传递数据

• 以太网是一种技术标准; 既包含了数据链路层的内容, 也包含了一些物理层的内容.
  (例如: 规定了网络拓扑结构, 访问控制方式, 传输速率等)
• 以太网帧格式
• 理解 mac 地址
• 理解 arp 协议
• 理解 MTU

网络层

网络层的作用: 在复杂的网络环境中确定一个合适的路径.

• 理解 IP 地址, 理解 IP 地址和 MAC 地址的区别
• 理解 IP 协议格式
• 了解网段划分方法
• 理解如何解决 IP 数目不足的问题, 掌握网段划分的两种方案. 理解私有 IP 和公网 IP
• 理解网络层的 IP 地址路由过程. 理解一个数据包如何跨越网段到达最终目的地
• 理解 IP 数据包分包的原因
• 了解 NAT 设备的工作原理

传输层

传输层的作用: 负责数据能够从发送端传输接收端

• 理解端口号的概念
  认识 UDP 协议, 了解 UDP 协议的特点
• 认识 TCP 协议, 理解 TCP 协议的可靠性. 理解 TCP 协议的状态转化
• 掌握 TCP 的连接管理, 确认应答, 超时重传, 滑动窗口, 流量控制, 拥塞控制, 延迟应答, 捎带应答
• 理解 TCP 面向字节流, 理解粘包问题和解决方案
• 能够基于 UDP 实现可靠传输
• 理解 MTU 对 UDP/TCP 的影响

应用层

应用层的作用: 满足我们日常需求的网络程序, 都是在应用层

• 能够根据自己的需求, 设计应用层协议.
• 了解 HTTP 协议
• 理解 DNS 的原理和工作流程
