【51单片机】【protues仿真】基于51单片机PM2.5温湿度测量蓝牙系统

news 2025/9/19 12:16:41

一、主要功能

二、使用步骤

三、硬件资源

四、软件设计

五、实验现象

一、主要功能

1、LCD1602液晶显示温湿度和PM2.5值
2、按键设置阈值
3、温湿度大于上限或低于下限蜂鸣器警报
4、M2.5大于上限声光警报
5、数据通过蓝牙发送到上位机
6、上位机控制LED点亮关闭

二、使用步骤

基于51单片机的PM2.5温湿度测量系统结合蓝牙功能，可通过无线传输实现环境数据的远程监控。

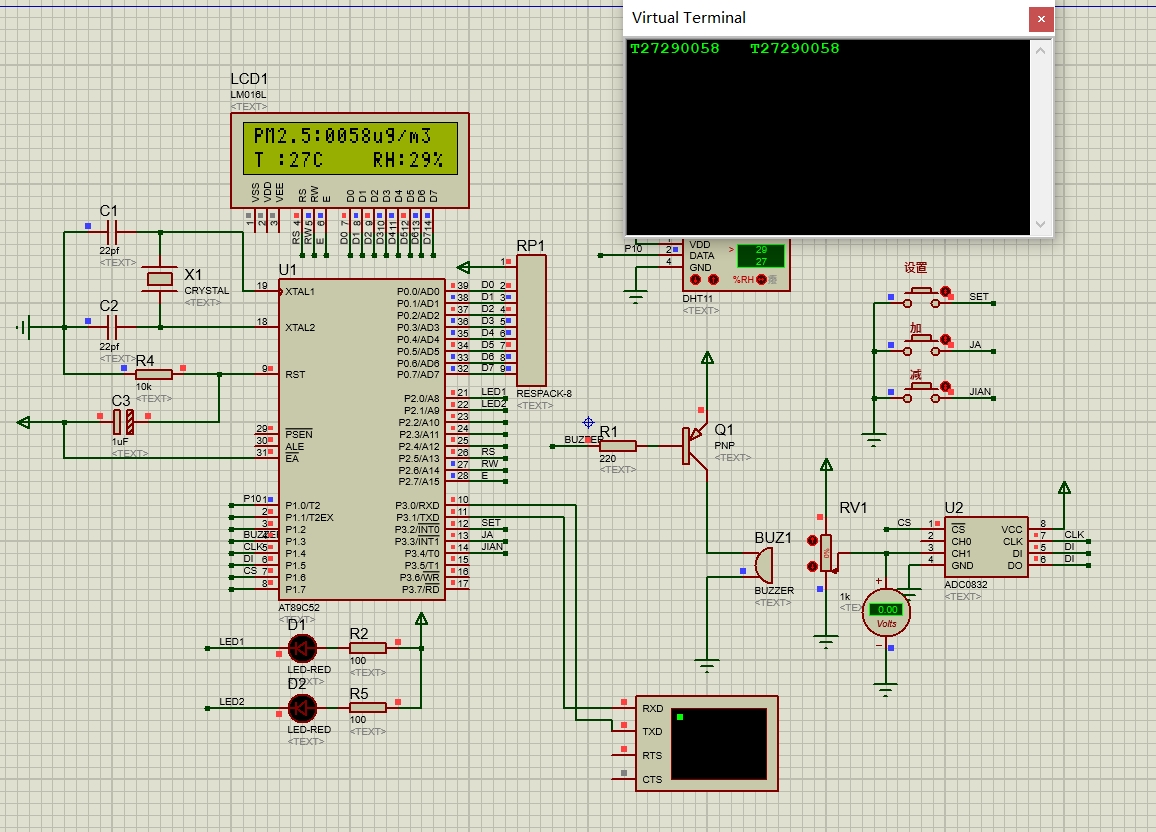

三、硬件资源

1、51单片机核心模块
2、按键模块
3、DHT11温湿度传感器、PM2.5传感器模块
4、蜂鸣器模块
5、LED灯模块
6、LCD1602显示模块

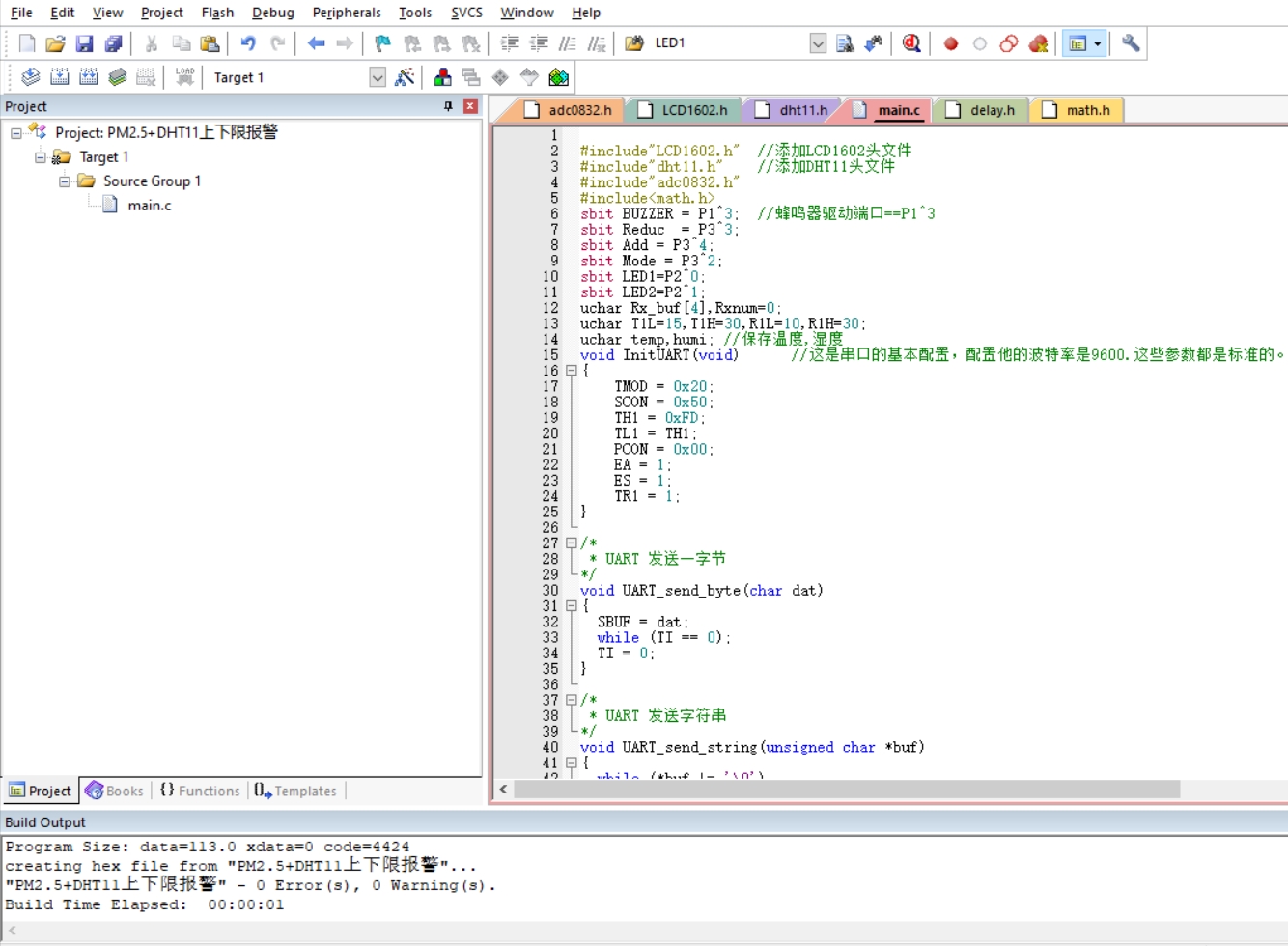

四、软件设计

#include"LCD1602.h" //添加LCD1602头文件
#include"dht11.h"    //添加DHT11头文件
#include"adc0832.h"
#include<math.h>
sbit BUZZER = P1^3;   //蜂鸣器驱动端口==P1^3
sbit Reduc = P3^3;
sbit Add = P3^4;
sbit Mode = P3^2;
sbit LED1=P2^0;
sbit LED2=P2^1;
uchar Rx_buf[4],Rxnum=0;
uchar T1L=15,T1H=30,R1L=10,R1H=30;
uchar temp,humi; //保存温度,湿度

/************************************************
** 函数名称： void main(void)
** 函数功能：主函数
** 输入：无
** 输出：无
** 说明：
************************************************/
void main(void)
{
   double PM,pm1,pm2;
   int count_delay=0;
   int PMVAL=0,HPM=200,PM_count=0,pm1_count=0;
   uchar T1_data=0,R1_data=0,T2_data=0,R2_data=0;//温度、湿度变量
   uchar shezhi_flag=1,Mode_flag=1,n=1;//设置变量
   uchar bueezr_flag=0,count=0,buzzer_time=9;//蜂鸣器报警变量
   uint Mode_count=0;
   uchar disp[16] ={"PM2.5:0000ug/m3 "};
   uchar disp1[16]= {"T :00C RH:00%"};
   uchar Tx_Buf[15];
    InitUART();           //初始化串口
   LCD_Init();
WriteChar(1,0,16,disp);
   WriteChar(2,0,16,disp1);
   while(1)
   {

       DHT11_receive(&temp,&humi);
       T1_data=temp;
       disp1[3]=T1_data/10+0x30;//十位
       disp1[4]=T1_data%10+0x30;//个位

       R1_data=humi;//湿度
       disp1[13]=R1_data/10+0x30;//十位
       disp1[14]=R1_data%10+0x30;//个位

       pm1+=read_data(1);
       if(++PM_count>=3)
       {
           PM_count=0;
          pm1=pm1/3;
           pm2+=pm1;
           pm1=0;
           if(++pm1_count>=5)
           {
               pm1_count=0;
               PM=pm2/5;
               PM=PM*50/255;
               PM-=4;
           PM/=5;
               PM*=1000;
               PMVAL=PM;
               PMVAL+=235;   PMVAL=PMVAL/9;
               if(PMVAL>=9999)PMVAL=9999;
               WriteCOMDATA(0x86,0);
               if(PMVAL<0)//PMVAL=0;
               {WriteCOMDATA(0+0x30,1);PMVAL=abs(PMVAL);}
               else WriteCOMDATA(PMVAL/1000+0x30,1);
               WriteCOMDATA(PMVAL/100%10+0x30,1);
               WriteCOMDATA(PMVAL/10%10+0x30,1);
               WriteCOMDATA(PMVAL%10+0x30,1);
               PM=pm1=pm2=0;
           }
       }

       /********LCD1602显示********/
       //WriteChar(1,0,16,disp); //在第一行显示‘内容’
       WriteChar(2,0,16,disp1); //在第二行显示‘内容’
       if(Mode_flag==0){Mode_count++;if(Mode_count>20){Mode_count=0;Mode_flag=1;}}
       if(++count_delay>=20)
       {
           count_delay=0;
           Tx_Buf[0]='T';   //帧头
           Tx_Buf[1]=T1_data/10%10+0x30;       //将温湿度数据送往发送数组,送给蓝牙模块让手机APP显示
           Tx_Buf[2]=T1_data%10+0x30;
           Tx_Buf[3]=R1_data/10%10+0x30;
           Tx_Buf[4]=R1_data%10+0x30;
           Tx_Buf[5]=PMVAL/1000+0x30;       //将温湿度数据送往发送数组,送给蓝牙模块让手机APP显示
           Tx_Buf[6]=PMVAL/100%10+0x30;
           Tx_Buf[7]=PMVAL/10%10+0x30;
           Tx_Buf[8]=PMVAL%10+0x30;
           Tx_Buf[9]=' ';//结束符
           Tx_Buf[10]=' ';//结束符
           Tx_Buf[11]=' ';//结束符
           UART_send_string(   Tx_Buf);
       }
   }
}
