每个 SIwave 求解器的正确激励
Ansys SIwave是一款全面的PI/SI/EMI电磁分析工具。对于任何 PCB 或封装设计人员来说，它都是合适的环境，对于射频工程师来说，它对于分析、设计和优化电源平面、射频互连以及缓解 EMI 问题也非常有用。
SIwave 是一个应用程序，但包含多个求解器，每个求解器专用于特定任务。
SIwave求解器
| 求解 | 描述 | 目的 |
|---|---|---|
| 验证检查 | 网络的物理完整性检查 | 分析 |
| EMI 扫描仪 | 根据 EMI 最佳实践检查走线、平面和组件 | 分析 |
| DCIR型 | 平面和迹线的直流分析 | 分析 |
| 电磁MTTF | 基于 DCIR 结果的中位故障时间估计 | 可靠性 |
| SYZ公司 | 用于 S 参数和 Z 参数的 AC EM 求解器 | 分析 |
| 谐振模式 | 推导电源平面的谐振模式 | 调试 |
| 频率扫描 | 与 SYZ 类似，但用电压/电流激励端口 | 分析 |
| 远场 | 计算辐射 EMI | 分析 |
| 近场 | 计算用于调试辐射源的近场 | 调试 |
| 感应电压 | 计算暴露于外部磁场时端口上的感应电压 | 分析 |
| 信号网络分析仪 | 检测迹线几何形状和电气特性 | 分析 |
| 阻抗扫描仪 | 提取射频线路的阻抗 | 分析 |
| 串扰扫描仪 | 识别射频线路中的弱耦合或高耦合区域 | 调试 |
| SI 向导 | 自动执行射频迹线的 SI 分析 | 分析 |
| DDR 向导 | 自动对 DDR 接口进行 SI 分析 | 分析 |
| TDR 向导 | 在RF线路上执行TDR以进行调试 | 调试 |
| RLCG的 | 导出迹线/平面的 R、L、C、G 参数 | 分析 |
| 交流电流 | 计算电压/电流分布与频率的关系 | 分析 |
| SYZ PSI | 相当于 SYZ，专为 PDN 分析量身定制 | 分析 |
| PI 顾问 | 优化 decap 计数和值 | 优化 |
| 冰帕克 | 基于DCIR解决方案的热分析 | 分析 |
激励和要求
要运行任何求解器，必须定义特定的激励。SIwave 支持：
射频端口（单端、差分、连接器）
电压源
电流源/汇
电压探头
终端
电路输入（来自AEDT电路进行协同仿真）
工作流程很简单：
选择激励类型。
在布局中拾取两个点。

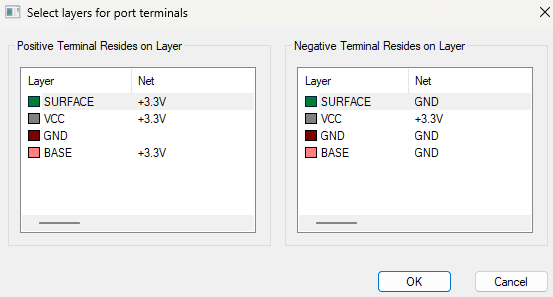

SIwave 自动检测所有层的网络。
通过选择适当的层来分配连接。
每个求解器的激励要求
| 求解 | 端口/源类型 | 手动分配 | 向导分配 | 电路输入 |
|---|---|---|---|---|
| DCIR型 | 电压/电流 | ✔ | DCIR 向导 | – |
| PI / SYZ | 港口 | ✔ | PI 向导 | – |
| 谐振模式 | 没有 | – | – | – |
| 频率扫描 | 电压/电流 | ✔ | DCIR 向导 | ✔ |
| 远场 | 电压/电流 | ✔ | DCIR 向导 | ✔ |
| 近场 | 电压/电流 | ✔ | DCIR 向导 | ✔ |
| 感应电压 | 港口 | ✔ | PI 向导 | – |
| 信号网络分析仪 | 没有 | – | – | – |
| 阻抗扫描 | 没有 | – | – | – |
| 串扰扫描 | 没有 | – | – | – |
| SI 向导 | 港口 | – | SI 向导 | – |
| DDR 向导 | 港口 | – | DDR 向导 | – |
| TDR 向导 | TDR探头 | – | TDR 向导 | – |
| RLCG的 | 来源/Sink | ✔ | PI 向导 | – |
| RLCG / 注册会计师 | 来源/Sink | ✔ | PI 向导 | – |
| 交流电流 | 电压/电流 | ✔ | DCIR 向导 | – |
| SYZ 参数 | 港口 | ✔ | PI 向导 | – |
| PI 顾问 | 港口 | ✔ | PI 向导 | – |
| Icepak / MTTF | – | – | 来自 DCIR | – |
总结
SIwave 不是一个单一的求解器，而是一个在一个环境中的专用 EM 求解器平台。
它允许信号完整性 （SI） 工程师分析走线、DDR、SerDes 和 RF 互连。
它为电源完整性 （PI） 工程师提供 PDN 阻抗、纹波电流、IR 压降和解盖优化。
它使 EMI 工程师能够预测近场和远场辐射。
通过热耦合 （Icepak） 和可靠性检查 （MTTF），它涵盖了端到端 PCB/封装多物理场。
