hybrid的配置

news 2025/9/19 8:13:04

实验目的：

掌握hybrid的配置

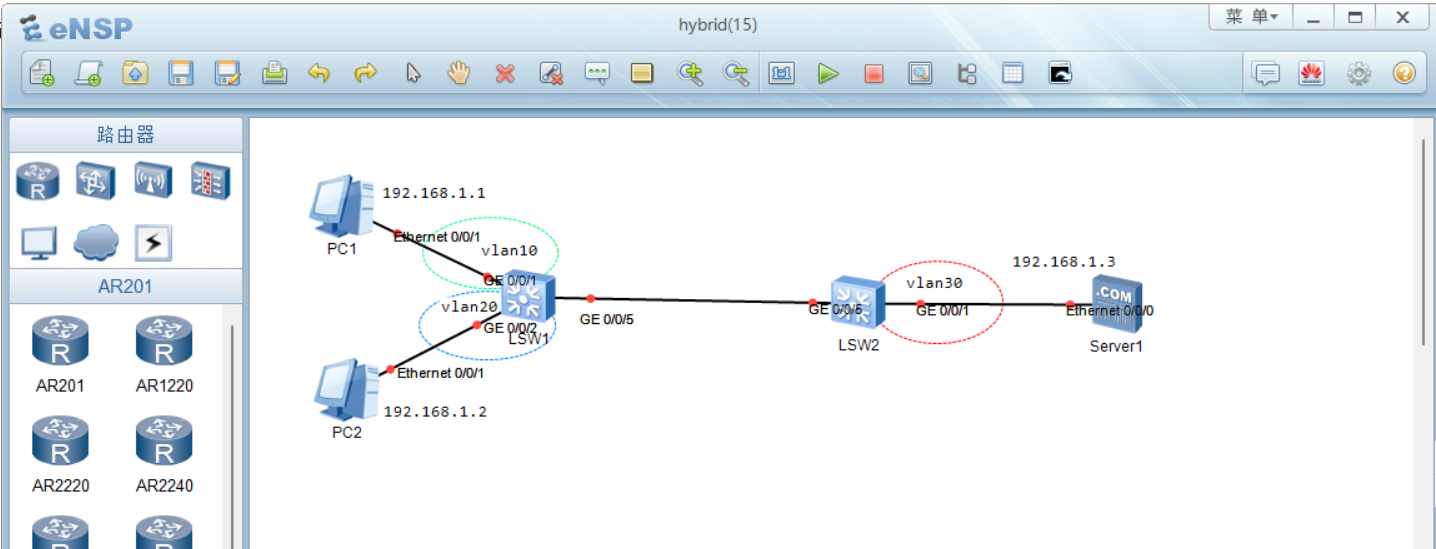

实验拓扑：

今天我们来配置hybrid,hybrid和我们之前配置的access和trunk都属于端口类型,但它们之间到底有什么区别呢？下面让我们来看看

Access、Trunk和Hybrid端口的区别

这三种端口类型是交换机上常见的VLAN配置模式，主要区别体现在VLAN处理方式和应用场景上：

Access端口‌

特点‌：只能属于1个VLAN，发送/接收数据帧均不带标签‌
接收处理‌：收到无标签帧时打上PVID标签，收到带标签帧时仅当VLAN ID与PVID一致才接收‌
发送处理‌：剥离所有标签后发送‌
典型场景‌：连接终端设备（如PC、打印机）‌

Trunk端口‌

特点‌：允许多个VLAN通过，默认仅Native VLAN数据帧不带标签‌
接收处理‌：允许通过配置的VLAN带标签帧，无标签帧归入Native VLAN‌
发送处理‌：仅Native VLAN数据帧去标签，其他VLAN保留标签‌
典型场景‌：交换机间互联或连接路由器‌

Hybrid端口‌

特点‌：可同时属于多个VLAN，可灵活配置哪些VLAN数据帧去标签‌
接收处理‌：与Trunk端口相同，支持多VLAN带标签帧‌
发送处理‌：可指定多个VLAN数据帧去标签（Trunk仅允许Native VLAN去标签）‌
典型场景‌：交换机间互联或连接特殊终端设备‌

核心差异对比

特性AccessTrunkHybrid
VLAN数量1个多个多个
标签处理全剥离仅Native VLAN剥离可指定多个VLAN剥离
典型连接对象终端设备交换机/路由器交换机/特殊终端‌

实验操作：

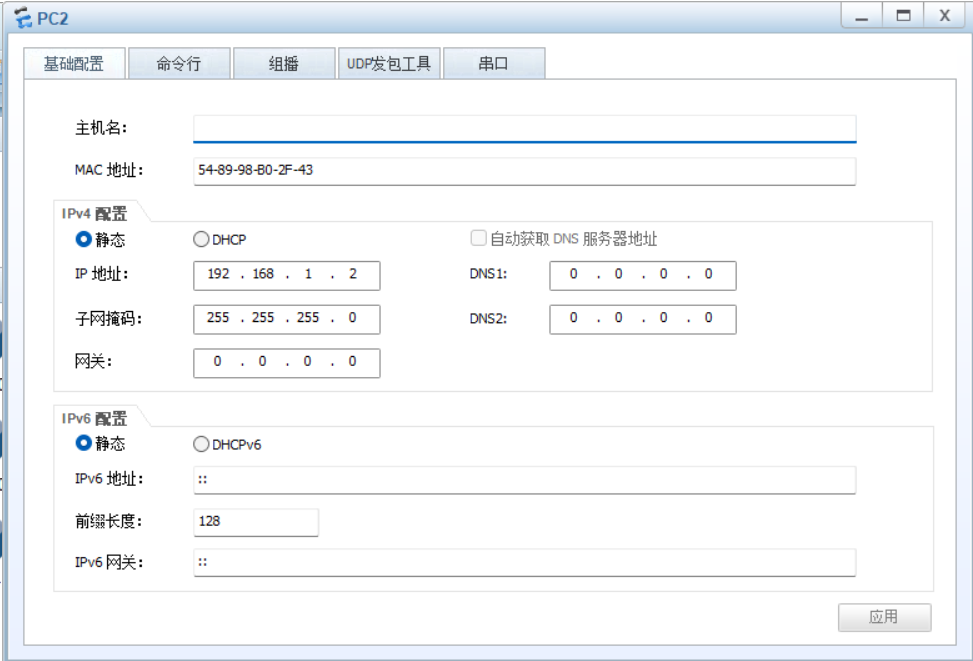

PC机：先开机，然后把PC机的IP地址和子网掩码配置好并应用

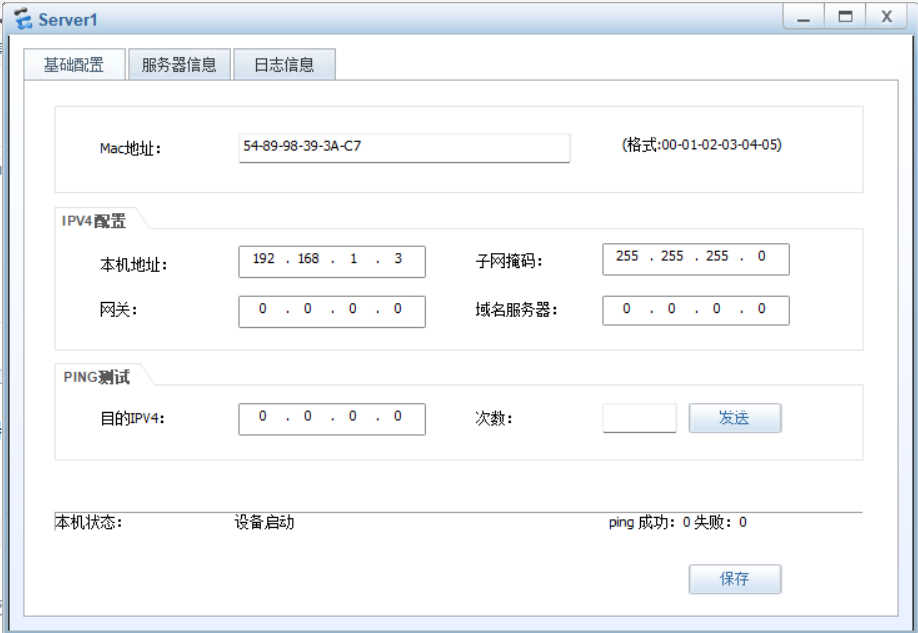

服务器server1：把ipv4地址和子网掩码配置好并应用

交换机LSW1：在系统视图下，使用vlan batch 10 20 30命令批量创建vlan 10、vlan 20和vlan 30，再使用interface<接口>命令进入接口，使用port link-type trunk命令将接口设置接口为中继模式，再使用port trunk allow-pass vlan 10 20 30命令配置trunk链路只允许vlan 10、20、30的数据通过

<Huawei>system-view        #进入系统视图
[Huawei]undo info-center enable        #关闭路由器输出信息
[Huawei]sysname LSW1        #更改设备名称为LSW1
[LSW1]vlan batch 10 20 30        #批量创建VLAN 10、20、30
[LSW1]interface g0/0/5        #进入接口g0/0/5
[LSW1-GigabitEthernet0/0/5]port link-type trunk        #把接口设置为trunk接口
[LSW1-GigabitEthernet0/0/5]port trunk allow-pass vlan 10 20 30        #配置接口允许vlan 10、20、30的流量通过
[LSW1-GigabitEthernet0/0/5]quit        #退回到系统视图

在系统视图下，使用interface<接口>命令进入接口，再使用port link-type hybrid命令将接口设置hybrid接口（注：Hybrid链路是一种比较灵活的链路类型，既可以像Access链路一样连接终端设备，也可以像Trunk链路一样传递多个VLAN的信息，并且可以根据需要配置某些VLAN的数据包是否带标签），使用port hybrid untagged <vlan>命令指定VLAN的数据包从此接口发出时不带标签,然后使用port hybrid pvid <vlan>命令设置Hybrid接口的PVID为VLAN(当该接口接收到不带标签的数据包时，将其加入到VLAN中)。

[LSW1]interface g0/0/1        #进入接口
[LSW1-GigabitEthernet0/0/1]port link-type hybrid        #把接口设置为hybrid接口
[LSW1-GigabitEthernet0/0/1]port hybrid untagged vlan 10 30        #指定vlan10、30的数据包在此接口发出不带标签
[LSW1-GigabitEthernet0/0/1]port hybrid pvid vlan 10        #设置接口PVID为10，接收无标签数据时加入VLAN 10
[LSW1-GigabitEthernet0/0/1]quit        #退回到系统视图
[LSW1]interface g0/0/2        #进入接口
[LSW1-GigabitEthernet0/0/2]port link-type hybrid        #把接口设置为hybrid接口
[LSW1-GigabitEthernet0/0/2]port hybrid untagged vlan 20 30        #指定vlan20、30的数据包在此接口发出不带标签
[LSW1-GigabitEthernet0/0/2]port hybrid pvid vlan 20        #设置接口PVID为20，接收无标签数据时加入VLAN 20
[LSW1-GigabitEthernet0/0/2]quit        #退回到系统视图

交换机LSW2：在系统视图下，使用vlan batch 10 20 30命令批量创建vlan 10、vlan 20和vlan 30，再使用interface<接口>命令进入接口，使用port link-type trunk命令将接口设置接口为中继模式，再使用port trunk allow-pass vlan 10 20 30命令配置trunk链路只允许vlan 10、20、30的数据通过

<Huawei>system-view        #进入系统视图
[Huawei]undo info-center enable        #关闭路由器输出信息
[Huawei]sysname LSW2        #更改设备名称为LSW2
[LSW2]vlan batch 10 20 30        #批量创建VLAN 10、20、30
[LSW2]interface g0/0/5        #进入接口g0/0/5
[LSW2-GigabitEthernet0/0/5]port link-type trunk        #把接口设置为trunk接口
[LSW2-GigabitEthernet0/0/5]port trunk allow-pass vlan 10 20 30        #配置接口允许vlan 10、20、30的流量通过
[LSW2-GigabitEthernet0/0/5]quit        #退回到系统视图

在系统视图下，使用interface<接口>命令进入接口，再使用port link-type hybrid命令将接口设置hybrid接口，使用port hybrid untagged <vlan>命令指定VLAN的数据包从此接口发出时不带标签,然后使用port hybrid pvid <vlan>命令设置Hybrid接口的PVID为VLAN(当该接口接收到不带标签的数据包时，将其加入到VLAN中)。

[LSW2]interface g0/0/1        #进入接口
[LSW2-GigabitEthernet0/0/1]port link-type hybrid        #把接口设置为hybrid接口
[LSW2-GigabitEthernet0/0/1]port hybrid untagged vlan 10 20 30        #允许VLAN 10、20、30的数据帧不带标签通过此接口
[LSW2-GigabitEthernet0/0/1]port hybrid pvid vlan 30        #设置接口PVID为30，接收无标签数据时加入VLAN 30
[LSW2-GigabitEthernet0/0/1]quit        #退回到系统视图

实验调试：

步骤一：在系统视图下，使用display vlan查看查看所有VLAN及端口归属

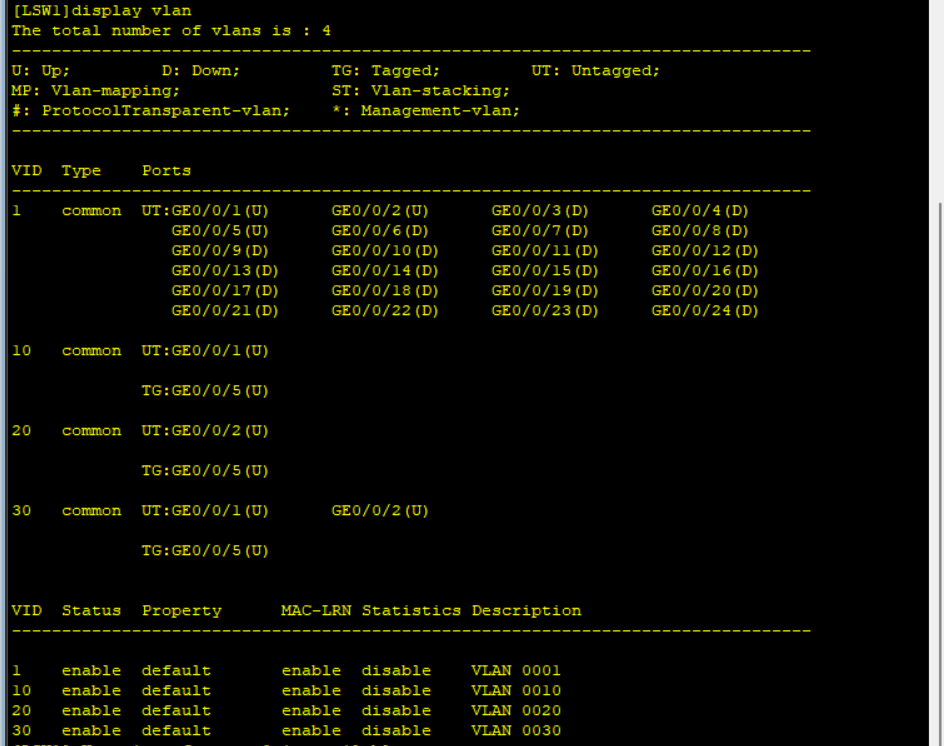

LSW1:

[LSW1]display vlan        #查看所有VLAN及端口归属

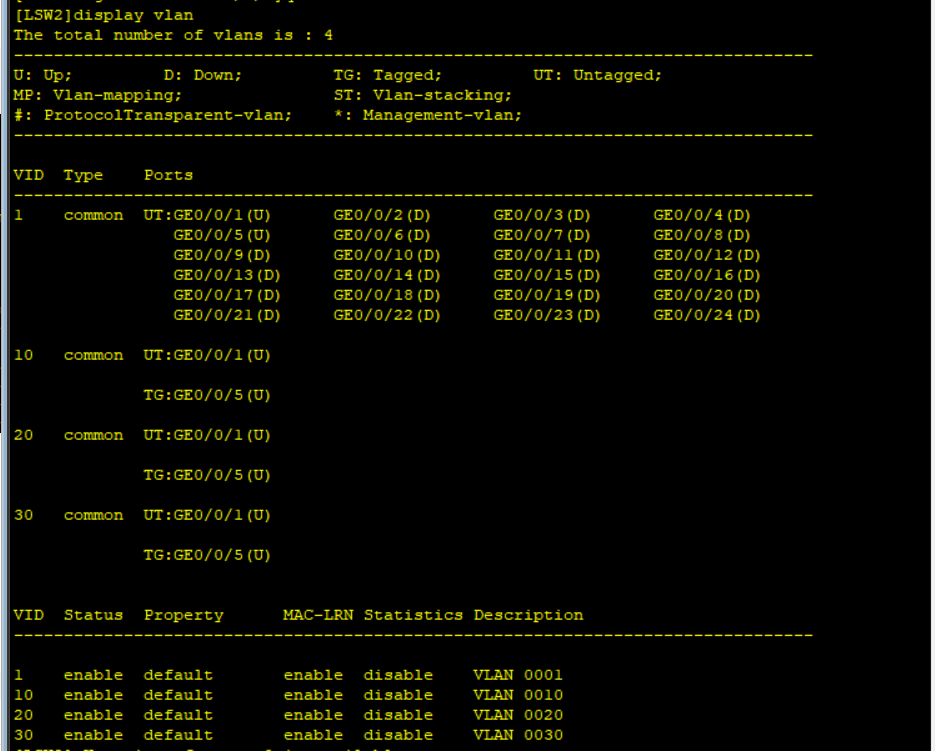

LSW2:

[LSW2]display vlan        #查看所有VLAN及端口归属

通过查看图中的输出信息，我们可以看到所有VLAN及端口归属都配置无误

步骤二：使用pc机ping服务器

（注：添加了灰色背景色的为系统提示信息）

PC1：

PC>ping 192.168.1.3        #使用ping命令测试192.168.1.3的连通性

Ping 192.168.1.3: 32 data bytes, Press Ctrl_C to break
From 192.168.1.3: bytes=32 seq=1 ttl=255 time=94 ms
From 192.168.1.3: bytes=32 seq=2 ttl=255 time=62 ms
From 192.168.1.3: bytes=32 seq=3 ttl=255 time=47 ms
From 192.168.1.3: bytes=32 seq=4 ttl=255 time=63 ms
From 192.168.1.3: bytes=32 seq=5 ttl=255 time=78 ms

--- 192.168.1.3 ping statistics ---
  5 packet(s) transmitted        #发送了5个包
  5 packet(s) received        #接收到5个包
  0.00% packet loss        #丢包率为0
  round-trip min/avg/max = 47/68/94 ms    #来回延迟分别为最小47ms、最大94ms、平均68ms

PC2：

PC>ping 192.168.1.3        #使用ping命令测试192.168.1.3的连通性

Ping 192.168.1.3: 32 data bytes, Press Ctrl_C to break
From 192.168.1.3: bytes=32 seq=1 ttl=255 time=62 ms
From 192.168.1.3: bytes=32 seq=2 ttl=255 time=62 ms
From 192.168.1.3: bytes=32 seq=3 ttl=255 time=79 ms
From 192.168.1.3: bytes=32 seq=4 ttl=255 time=46 ms
From 192.168.1.3: bytes=32 seq=5 ttl=255 time=78 ms

--- 192.168.1.3 ping statistics ---
  5 packet(s) transmitted        #发送了5个包
  5 packet(s) received        #接收到5个包
  0.00% packet loss        #丢包率为0
  round-trip min/avg/max = 46/65/79 ms    #来回延迟分别为最小46ms、最大79ms、平均65ms
