Android系统框架知识系列（二十二）：Storage Manager Service - Android存储系统深度解析

news 2025/9/18 16:12:03

关键词：存储卷管理、文件系统抽象、多用户隔离、存储统计、空间管理、性能优化

一、Android存储系统演进与背景

1. 移动存储的特殊挑战

Android存储系统设计面临着与传统桌面系统截然不同的挑战：

移动设备存储特性：

容量限制：早期设备仅提供几百MB到几GB的存储空间
性能瓶颈：eMMC存储的随机读写性能远低于SSD
功耗敏感：存储操作需要最小化电池影响
安全要求：应用数据需要严格隔离保护
多样性：支持内部存储、SD卡、USB OTG等多种存储介质

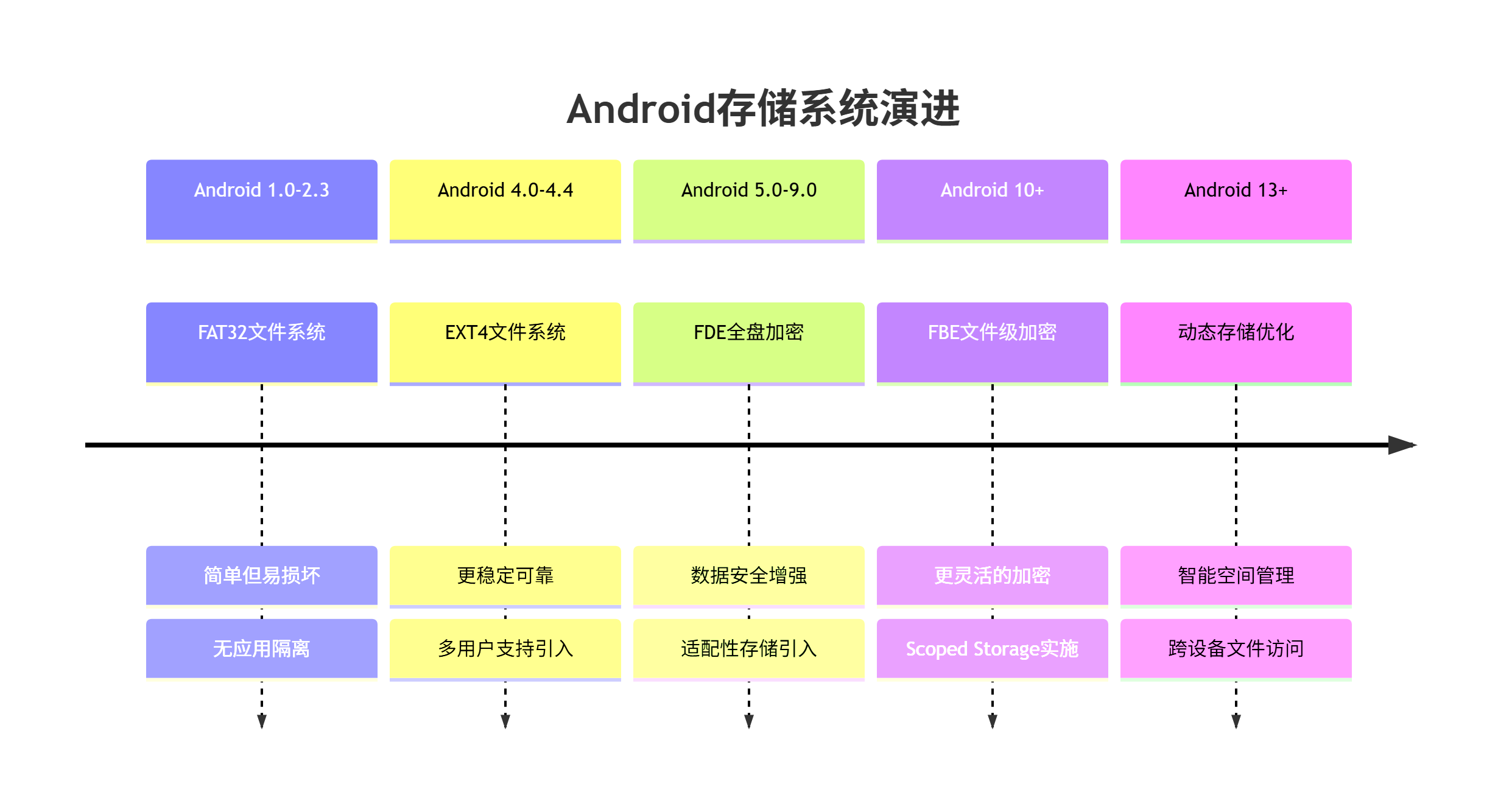

2. Android存储演进历程

二、Storage Manager Service架构全景

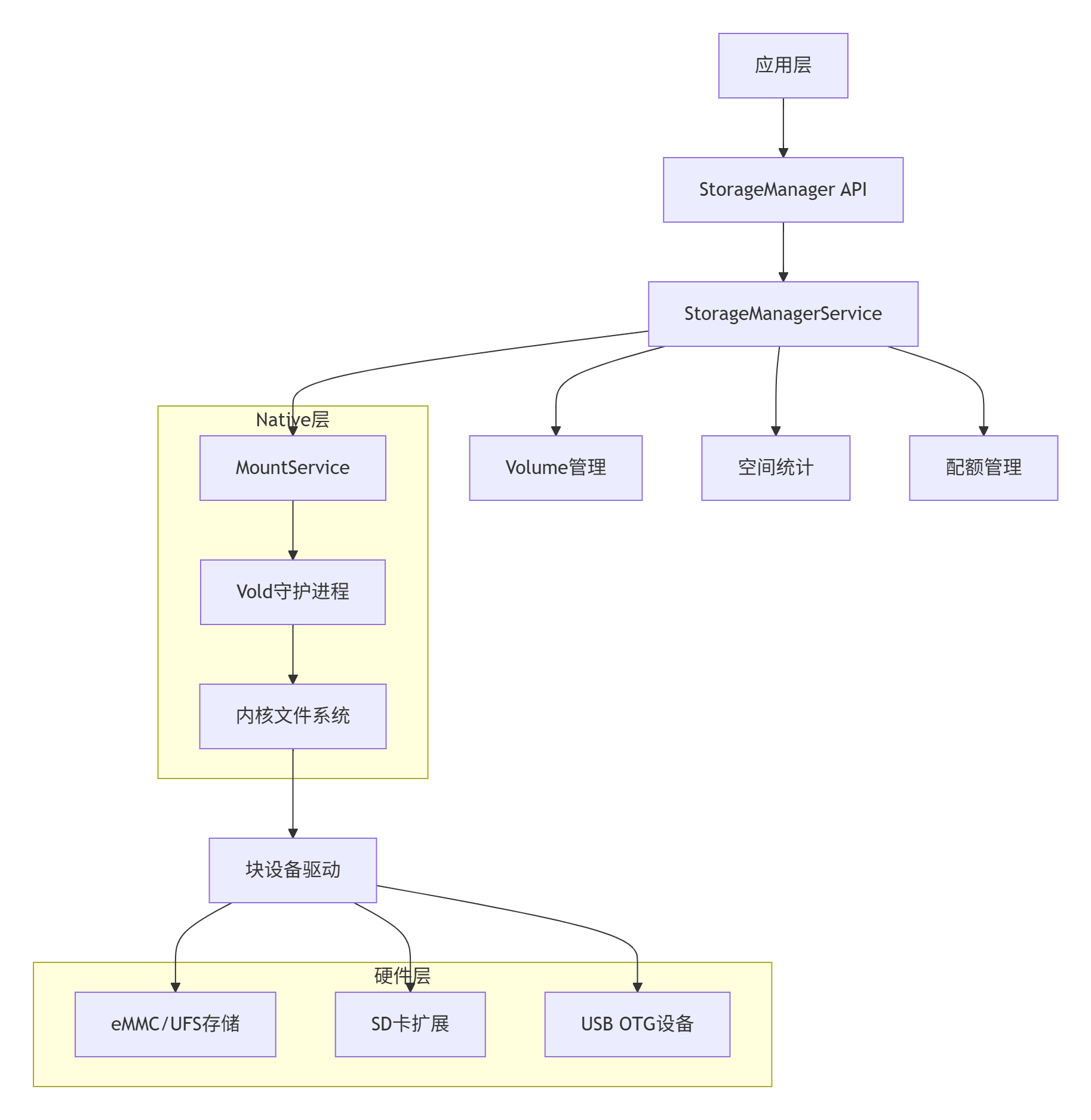

1. 存储系统分层架构

Android存储系统采用分层设计，每层都有明确的职责边界：

2. 核心组件职责解析

组件	层级	主要职责
StorageManager	应用框架层	为应用提供存储API
StorageManagerService	系统服务层	存储策略管理、空间监控
MountService	Native层	存储卷挂载/卸载管理
Vold	守护进程	底层存储操作执行
内核文件系统	内核层	实际文件系统操作

三、存储卷管理机制

1. 存储卷类型与特性

Android支持多种类型的存储卷，每种都有不同的特性和用途：

主要存储卷类型：

// 存储卷状态定义
public class VolumeInfo {public static final int TYPE_PRIVATE = 1;      // 内部私有存储public static final int TYPE_PUBLIC = 2;       // 公共存储（SD卡）public static final int TYPE_EMULATED = 3;     // 模拟存储（多用户）public static final int TYPE_STUB = 4;         // 存根卷（占位）
}// 存储卷状态
public static final int STATE_UNMOUNTED = 0;      // 未挂载
public static final int STATE_CHECKING = 1;       // 检查中
public static final int STATE_MOUNTED = 2;       // 已挂载
public static final int STATE_EJECTING = 3;       // 弹出中

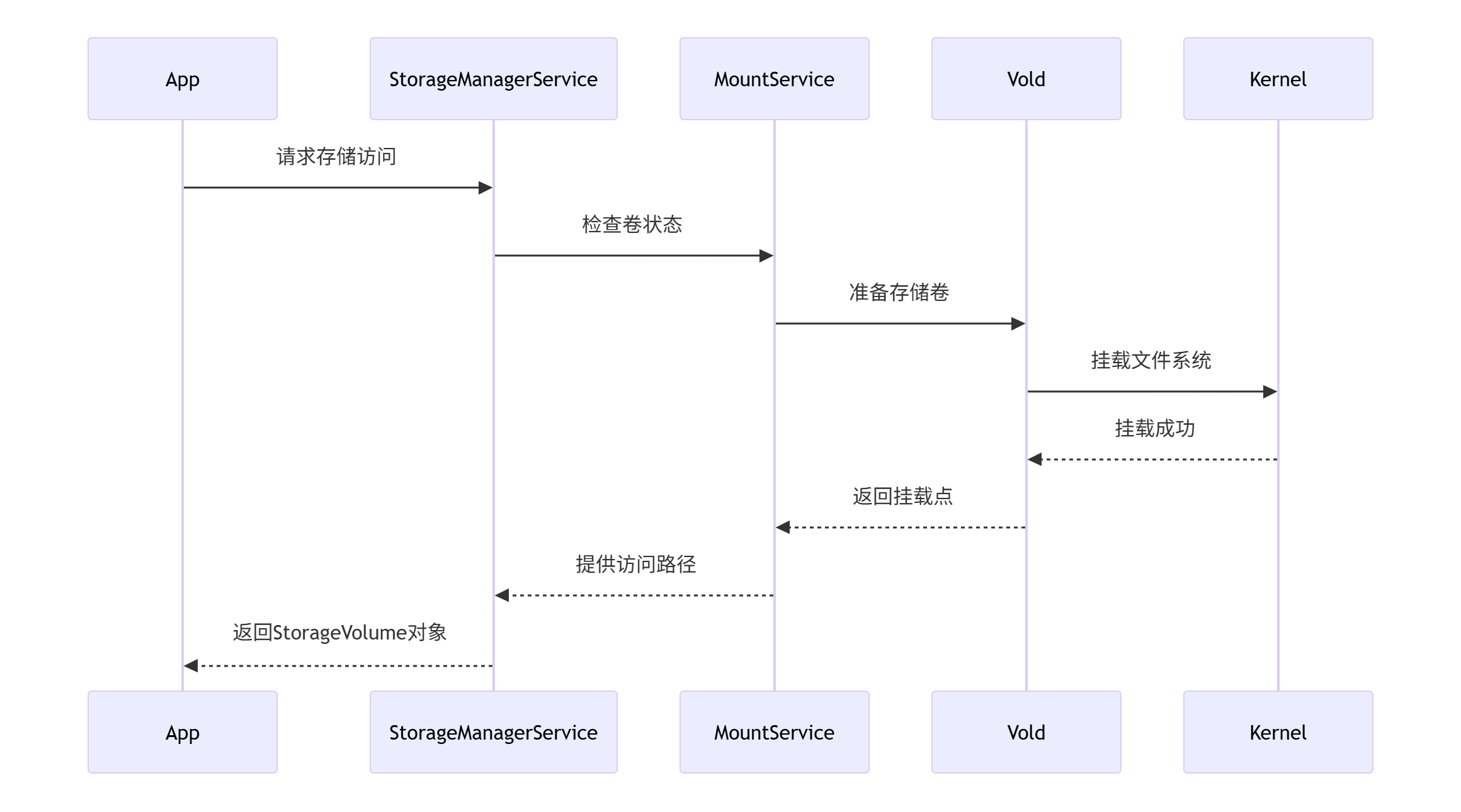

2. 存储卷生命周期管理

四、多用户存储隔离

1. 用户存储隔离机制

Android通过多种技术实现用户数据隔离：

隔离维度：

// 用户存储隔离实现
class UserStorage {// 1. 用户ID隔离void setupUserStorage(int userId) {// 创建用户数据目录File userData = new File("/data/user/" + userId);userData.mkdirs();// 设置Linux权限setPermissions(userData, 0711, userId, userId);}// 2. 应用数据隔离void setupAppStorage(String packageName, int userId) {File appData = new File("/data/user/" + userId + "/" + packageName);appData.mkdirs();setPermissions(appData, 0751, getAppUid(packageName), userId);}
}

2. 存储配额管理

// 磁盘配额实施
int setDiskQuota(int userId, long quotaBytes) {// 1. 设置配额限制struct dqblk dq = {.dqb_bhardlimit = quotaBytes / BLOCK_SIZE,.dqb_bsoftlimit = quotaBytes / BLOCK_SIZE};// 2. 应用配额return quotactl(QCMD(Q_SETQUOTA, USRQUOTA), blockDevice, userId, &dq);
}

五、文件系统与加密技术

1. 文件系统选择策略

Android根据存储类型选择最优文件系统：

文件系统对比：

文件系统	适用场景	优势	限制
EXT4	内部数据分区	稳定、日志式	额外开销
F2FS	用户数据分区	闪存优化、磨损均衡	复杂性高
VFAT	外部SD卡	兼容性好	无权限控制
sdcardfs	模拟存储	权限映射	性能开销

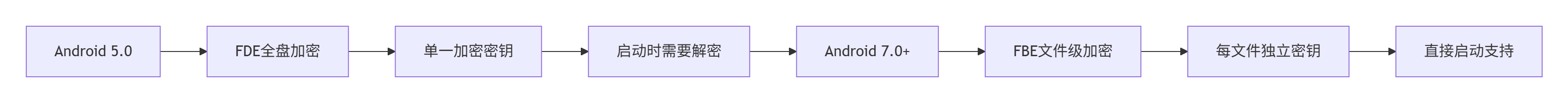

2. 加密技术演进

全盘加密（FDE）到文件级加密（FBE）：

六、存储空间管理

1. 空间统计与监控

StorageManagerService持续监控存储使用情况：

// 存储统计实现
class StorageStatsService {void trackStorageUsage() {// 1. 定期扫描存储使用StorageVolume[] volumes = getMountedVolumes();for (StorageVolume volume : volumes) {long total = volume.getTotalSpace();long free = volume.getFreeSpace();long appUsage = calculateAppUsage(volume);// 2. 发布存储事件sendStorageIntent(volume, total, free, appUsage);}// 3. 低存储预警if (free < LOW_STORAGE_THRESHOLD) {triggerLowStorageWarning();}}
}

2. 智能空间管理

Android 10+ 空间管理特性：

// 智能存储管理
class SmartStorageManager {void manageStorage() {// 1. 应用使用模式分析Map<String, Long> appUsage = analyzeAppUsagePatterns();// 2. 自动清理建议List<String> candidates = findCleanupCandidates(appUsage);// 3. 缓存自动清理if (isLowStorage()) {automaticallyClearOldCache();}}
}

七、性能优化技术

1. I/O 调度优化

Android针对移动存储设备进行专门优化：

I/O调度器配置：

# 针对eMMC/UFS设备的优化配置
echo cfq > /sys/block/mmcblk0/queue/scheduler
echo 128 > /sys/block/mmcblk0/queue/nr_requests
echo 1 > /sys/block/mmcblk0/queue/iosched/low_latency

2. 缓存策略优化

// 页面缓存优化
void optimizePageCache() {// 1. 调整脏页回写策略setSysctl("vm.dirty_ratio", 10);setSysctl("vm.dirty_background_ratio", 5);// 2. 应用启动预读优化setReadAhead("/data/app", 128); // 128KB预读
}

八、调试与故障排查

1. 存储诊断命令

# 查看存储卷信息
adb shell sm list-volumes# 检查存储空间
adb shell df -h# 监控I/O性能
adb shell dumpsys diskstats# 调试存储服务
adb shell dumpsys storagemanager# 检查文件系统错误
adb shell ls -l /data/data/

2. 常见问题解决方案

问题现象	可能原因	解决方案
应用无法访问存储	权限配置错误	检查SELinux策略和存储权限
存储空间不足	缓存积累或大文件	使用StorageManager清理建议
外部存储无法识别	文件系统损坏	重新格式化或运行fsck
文件操作缓慢	I/O调度问题	调整I/O调度器参数

九、未来发展趋势

1. 云存储集成

Android 13+ 云文件提供器：

// 云存储集成
class CloudStorageProvider {void integrateCloudStorage() {// 1. 云文件透明访问registerCloudProvider(new GoogleDriveProvider());// 2. 智能文件分层enableFileTiering(localStorage, cloudStorage);// 3. 离线访问优化cacheFrequentlyUsedFiles();}
}

2. 跨设备存储

Android 14+ 跨设备文件访问：

// 跨设备存储管理
class CrossDeviceStorage {void setupDeviceSharing() {// 1. 设备发现和认证discoverNearbyDevices();establishSecureConnection();// 2. 文件同步和访问enableRemoteFileAccess();// 3. 一致性保证implementConflictResolution();}
}

十、厂商定制与优化

1. 华为EROFS文件系统

只读分区优化：

# EROFS优势特性
mount -t erofs /dev/block/system /system
# 提供更好的压缩率和随机读性能

2. 小米动态存储压缩

智能压缩策略：

// 动态压缩实现
void applyDynamicCompression() {// 1. 冷数据识别identifyColdData(appUsagePatterns);// 2. 透明压缩compressInactiveFiles();// 3. 快速解压enableQuickDecompression();
}
