关于Address Editor中修改基地址和地址空间的指南

使用Address Editor编写某个总线的基地址和地址空间：

使用Address Editor规定某个总线的基地址和地址空间时，最重要的一点就是和其他地址不冲突，即地址范围必须完全在所属地址空间的有效aperture内。

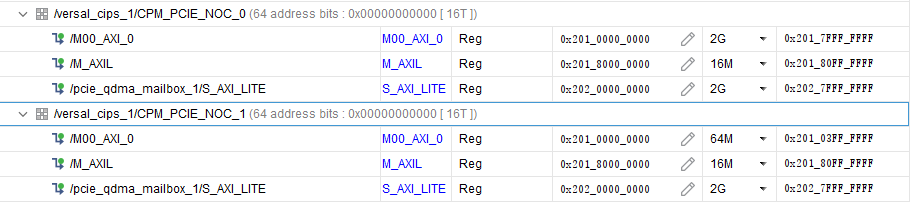

例子：

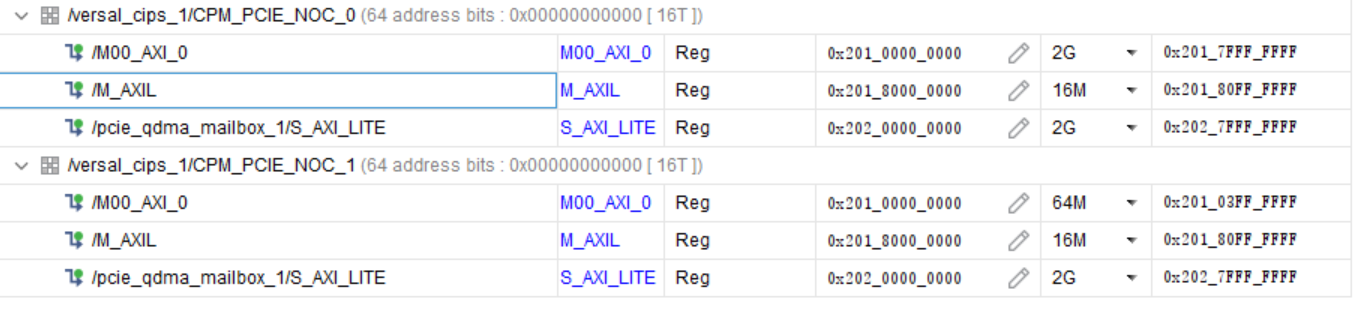

改为:

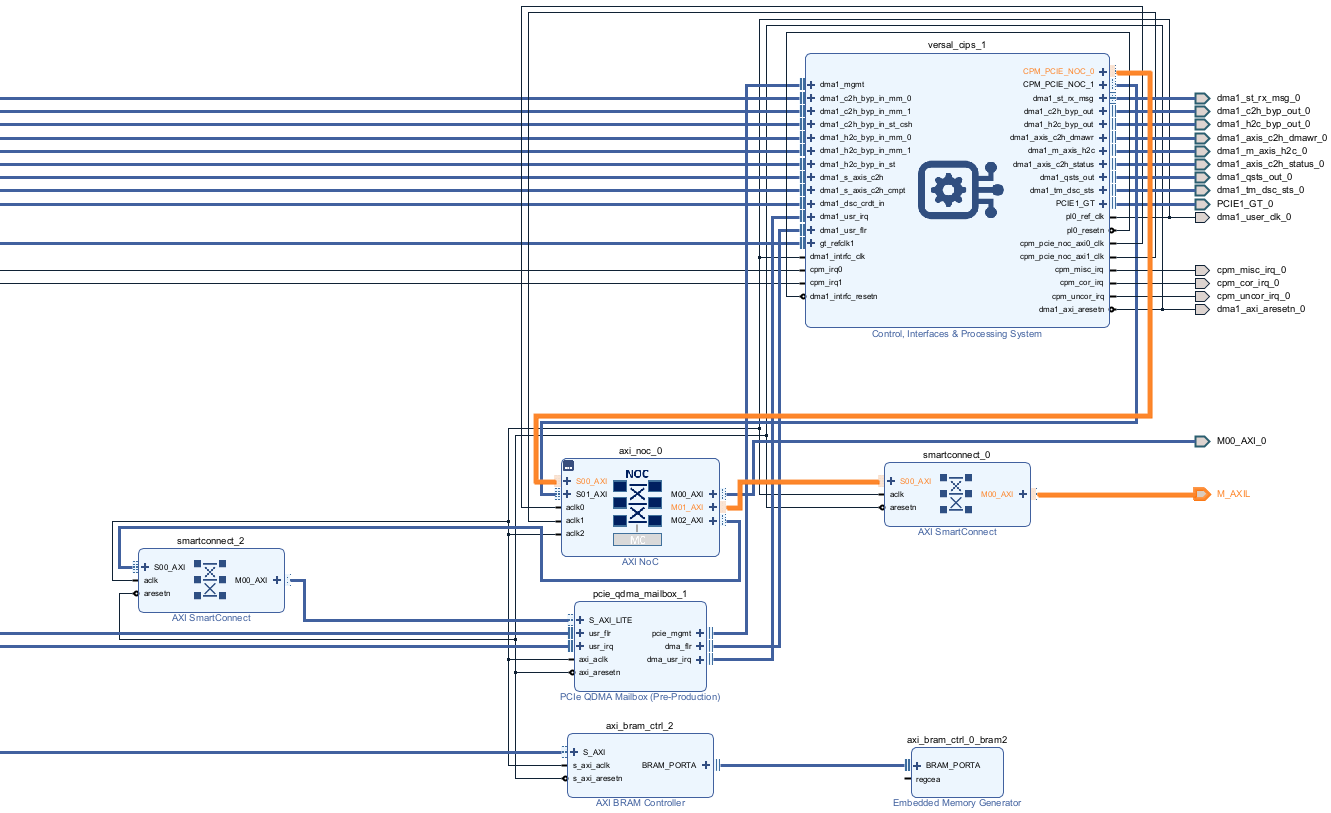

在改界面选中想改的地址，比如想改M_AXIL的基地址和地址空间，在Diagram中就会把这根线标出来：

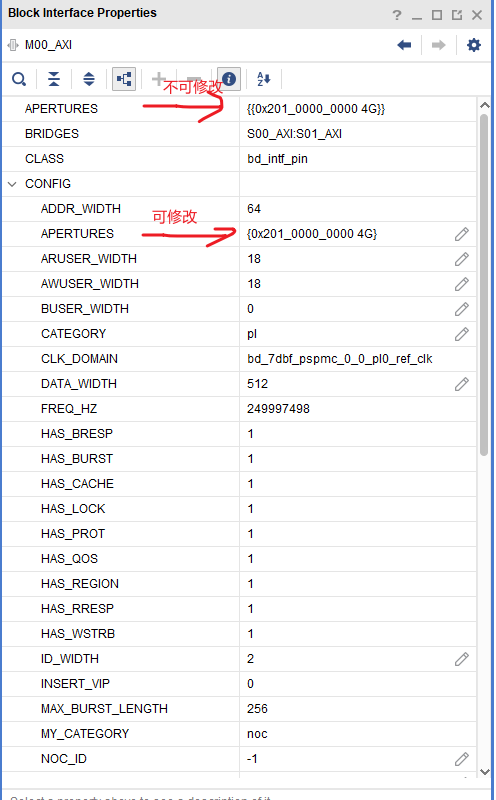

然后右键端口，在端口属性里面，一个一个端口的查找APERTURES参数，此参数中的格式为：{0x201_4000_0000 1G}，0x201_4000_0000为基地址，1G为地址空间（这里指占用空间，而不是实际中真正用到的空间，真正用到的空间需要在Address Editor中设置）：

修改了这里，并重新进行Validatae Design（这时还会显示有错），再在Address Editor里面修改了基地址，选择了合适的地址空间大小后，就不会报错了。

最后类似的，修改M00_AXI，M01_AXI，M02_AXI的基地址和地址空间。就得到了想要的结果：
