电感边上加一横和加两横代表什么？

你是不是也曾盯着电路图发呆，疑惑电感符号上那一横或两横到底代表什么？别看这小小的线条，它可是决定着整个电路性能的关键！
一张图看懂电感符号秘密

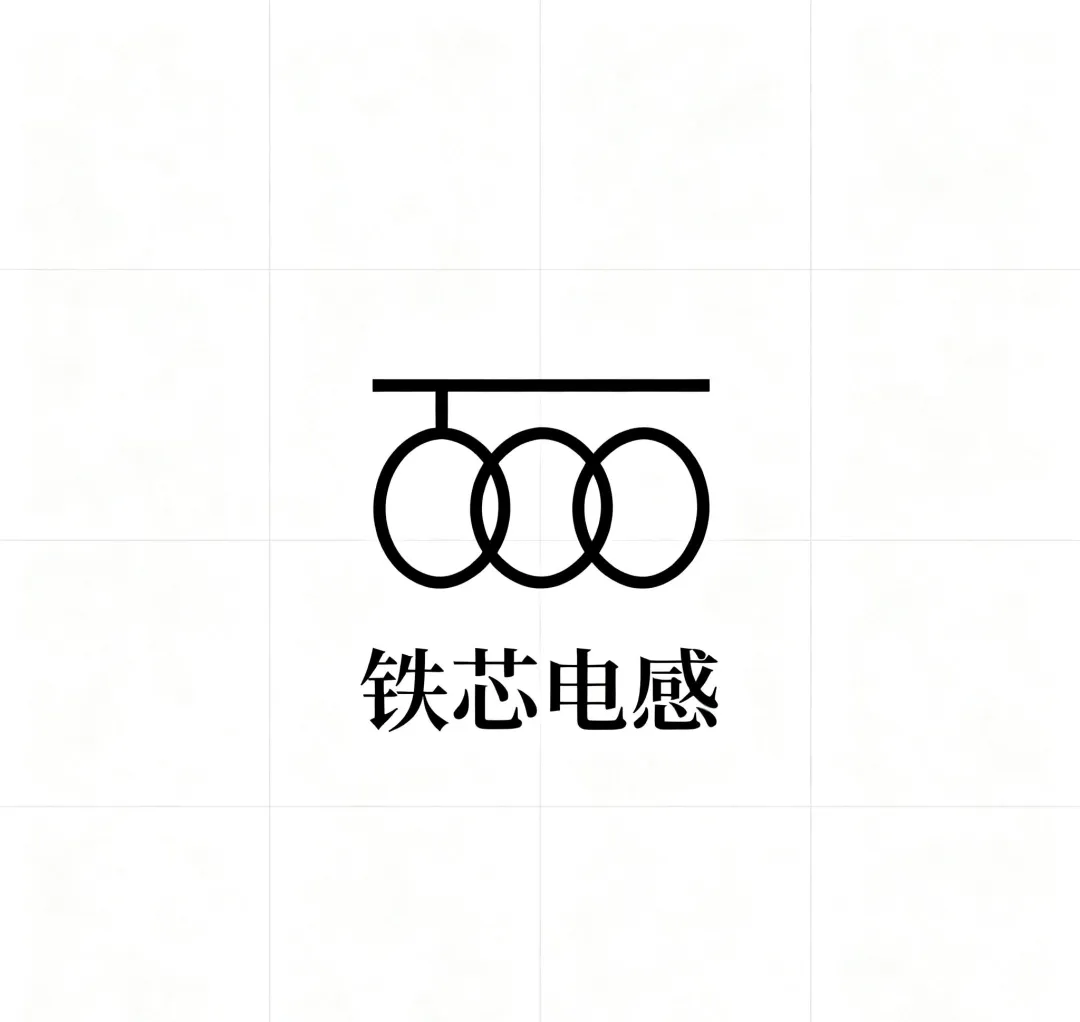

铁芯电感：单横线的“低频主力”

→ 加一横：铁芯电感符号在半圆弧线圈上方加一条实线（IEC 60617标准），代表线圈绕在铁芯上。铁芯能集中磁场提升电感量，常用于低频滤波电路如电源扼流圈。

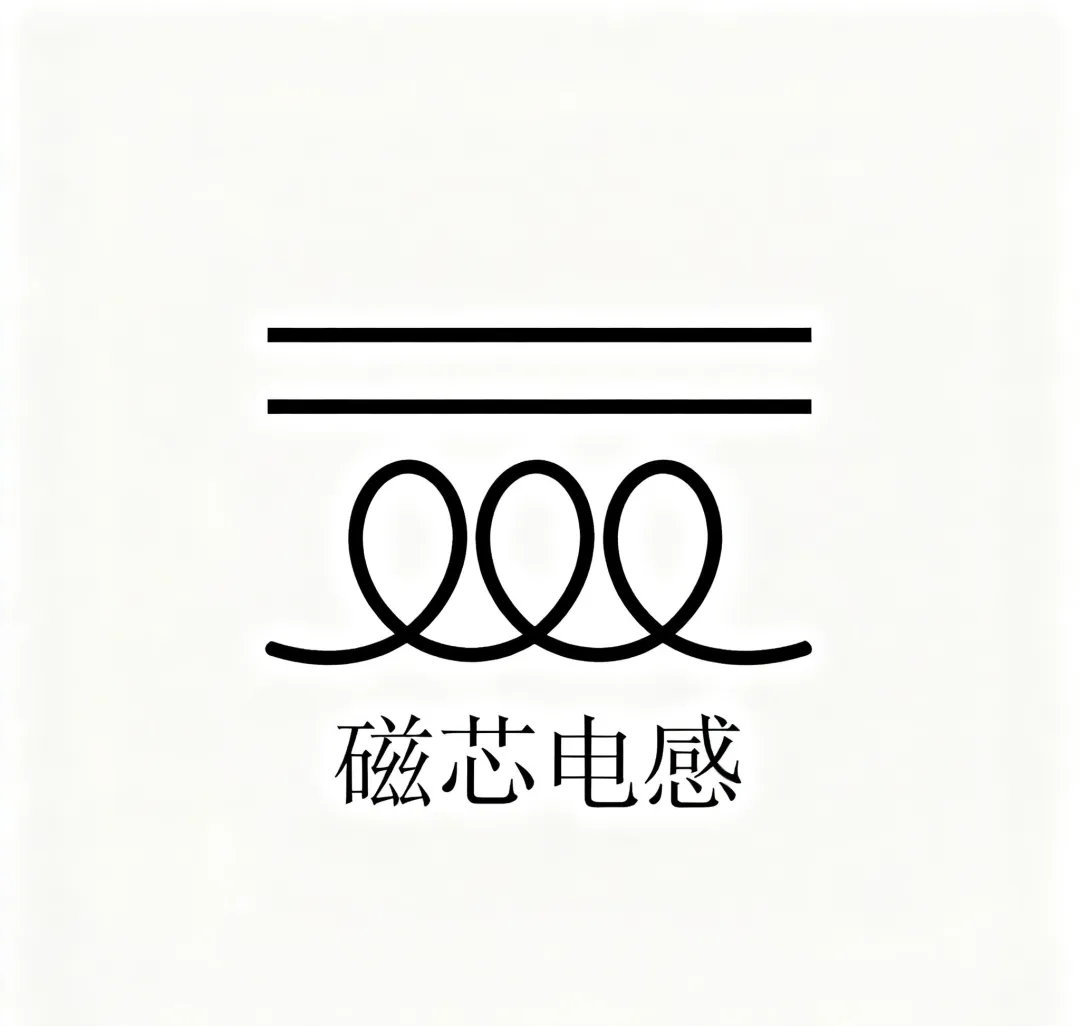

磁芯电感：双横线的“高效能手”

→ 加两横：磁芯电感符号以两条平行实线为特征，代表铁氧体磁芯。其高频损耗低、效率高，广泛应用于开关电源、手机充电器等高频场景。

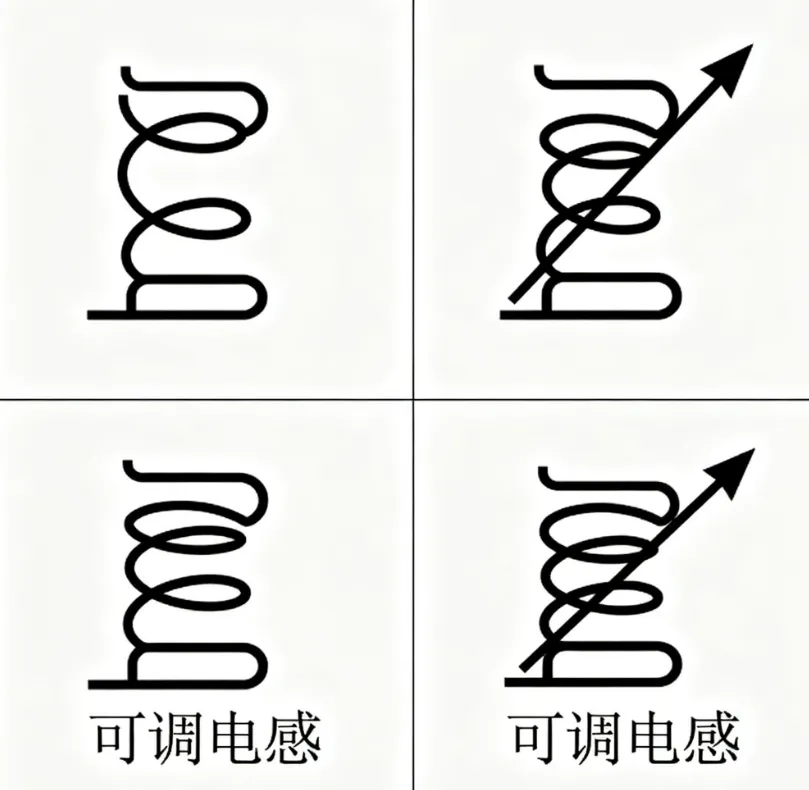

可调电感：带箭头的“灵活选手”
​

可调电感符号在基础线圈旁添加箭头，表示电感量可机械调节。通过滑动磁芯改变电感值，常见于收音机调台等需要动态调节的电路。

为什么区分它们如此重要？
选错电感类型可能导致整个电路无法工作！曾经有工程师误将铁芯电感用于开关电源，结果电感饱和发热，整个模块烧毁的惨痛案例。

应用场景：符号指引下的电感“分工”
无横线（空心）：高频低损耗场景（射频电路）
单横线（铁芯）：低频大电感需求（电源滤波）
双横线（磁芯）：高频高效能场景（手机充电器）
带箭头（可调）：动态调节需求（通信调谐）

总结：读懂符号，让电路设计“零误解”

电感符号中的横线（一横/两横）与箭头是功能的直观标识。准确识别这些符号，能避免电路设计中的类型误用，提升工程效率，是电子工程师的基础技能。
