FT5206GE1屏幕驱动 适配STM32F1 型号SLC07009A（记录第一次完全独自编写触摸板驱动）

首先，用到的几个文件和STM32代码在这里

通过网盘分享的文件：FT5206GE1屏幕驱动.zip
链接: https://pan.baidu.com/s/1XEeFNl00n32Ar8rniFh9Ew?pwd=qjus 提取码: qjus
--来自百度网盘超级会员v4的分享

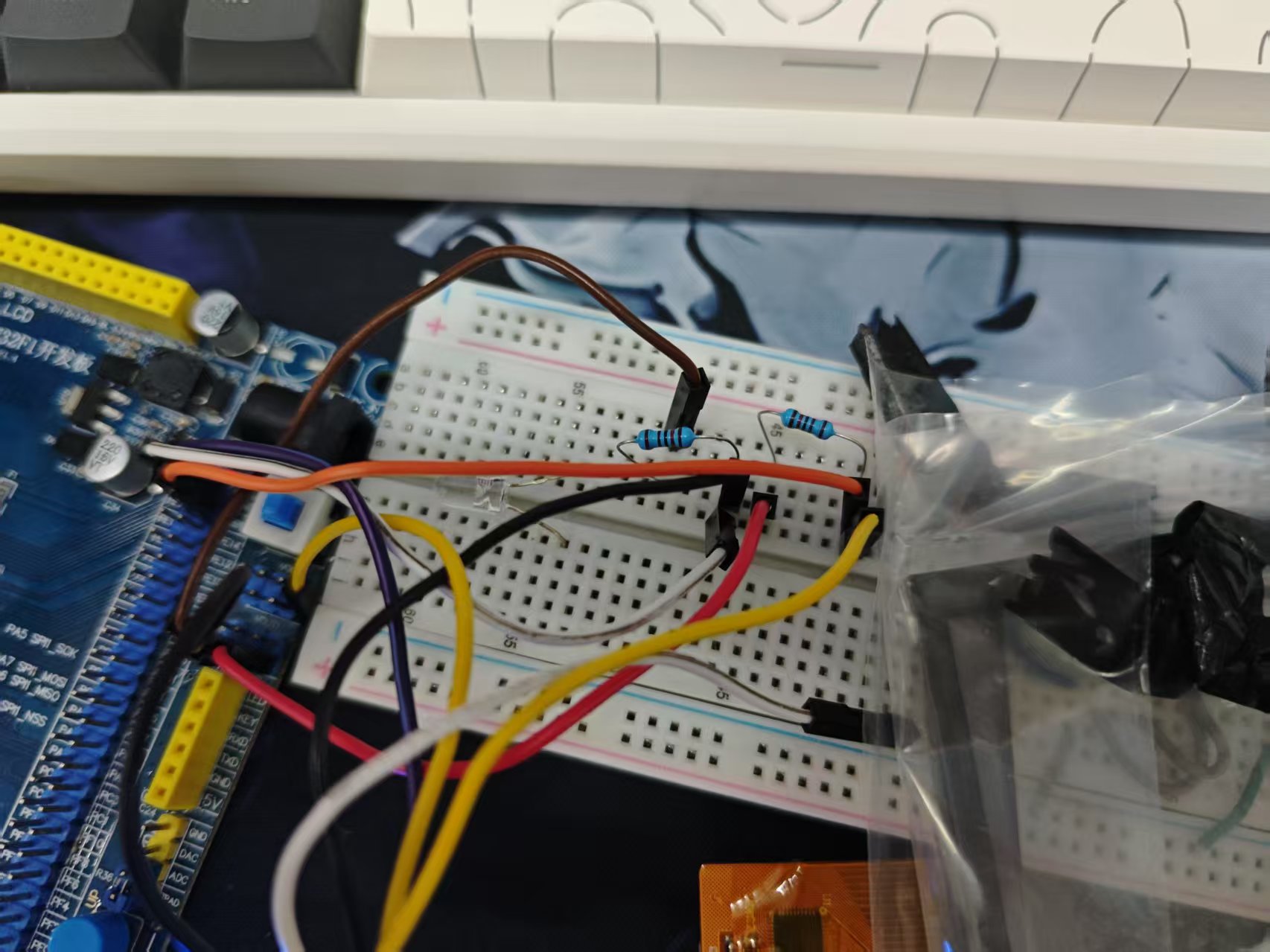

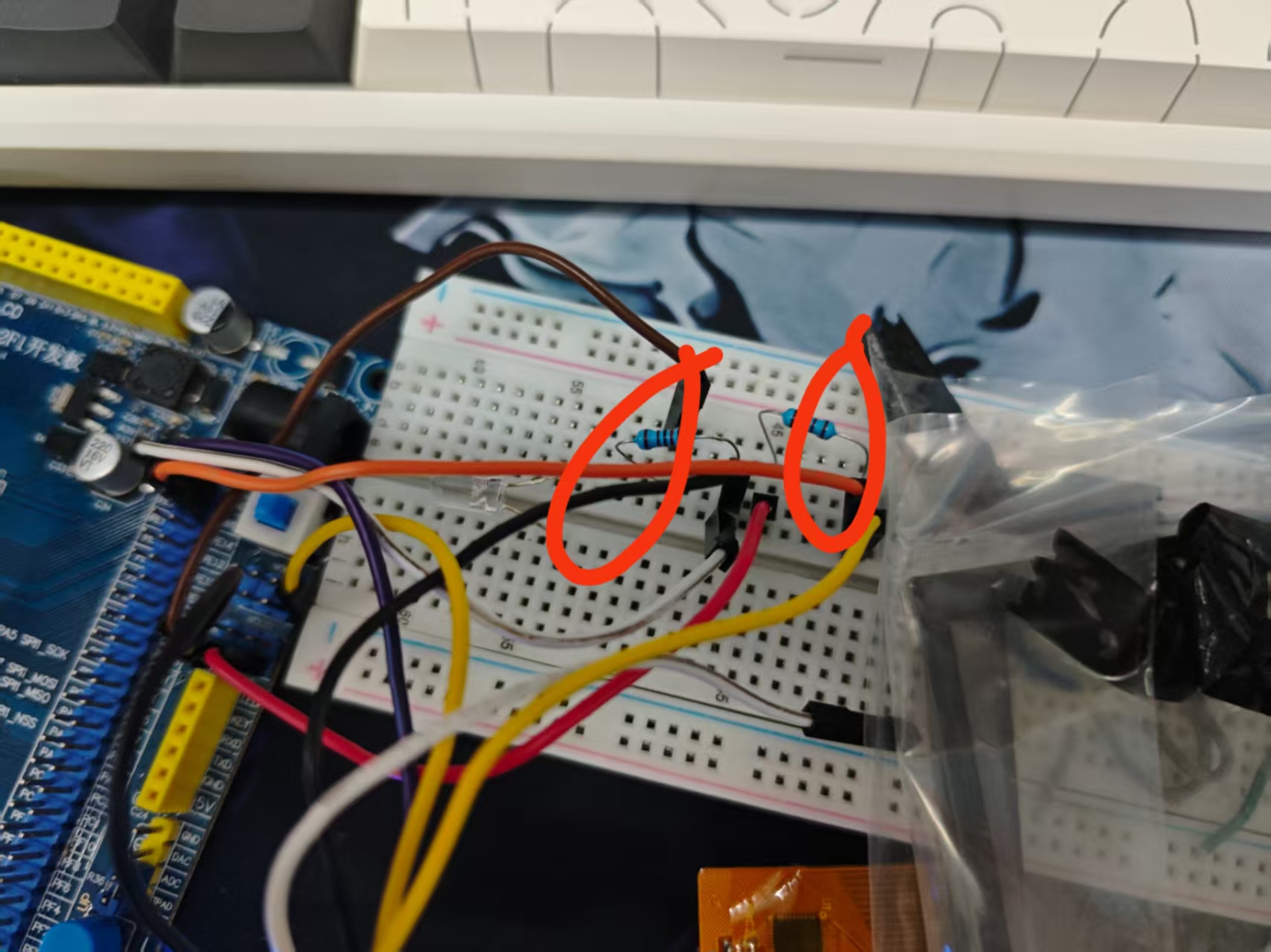

其实驱动就是iic时序也简单，只是这个屏幕和实际的引脚不同，而且没有内置上拉，只能你自己外接一个

接下来是引脚接线

实际的引脚应该是：

1.scl

2.sda

3.vcc

4.wake

5.int

6.gnd

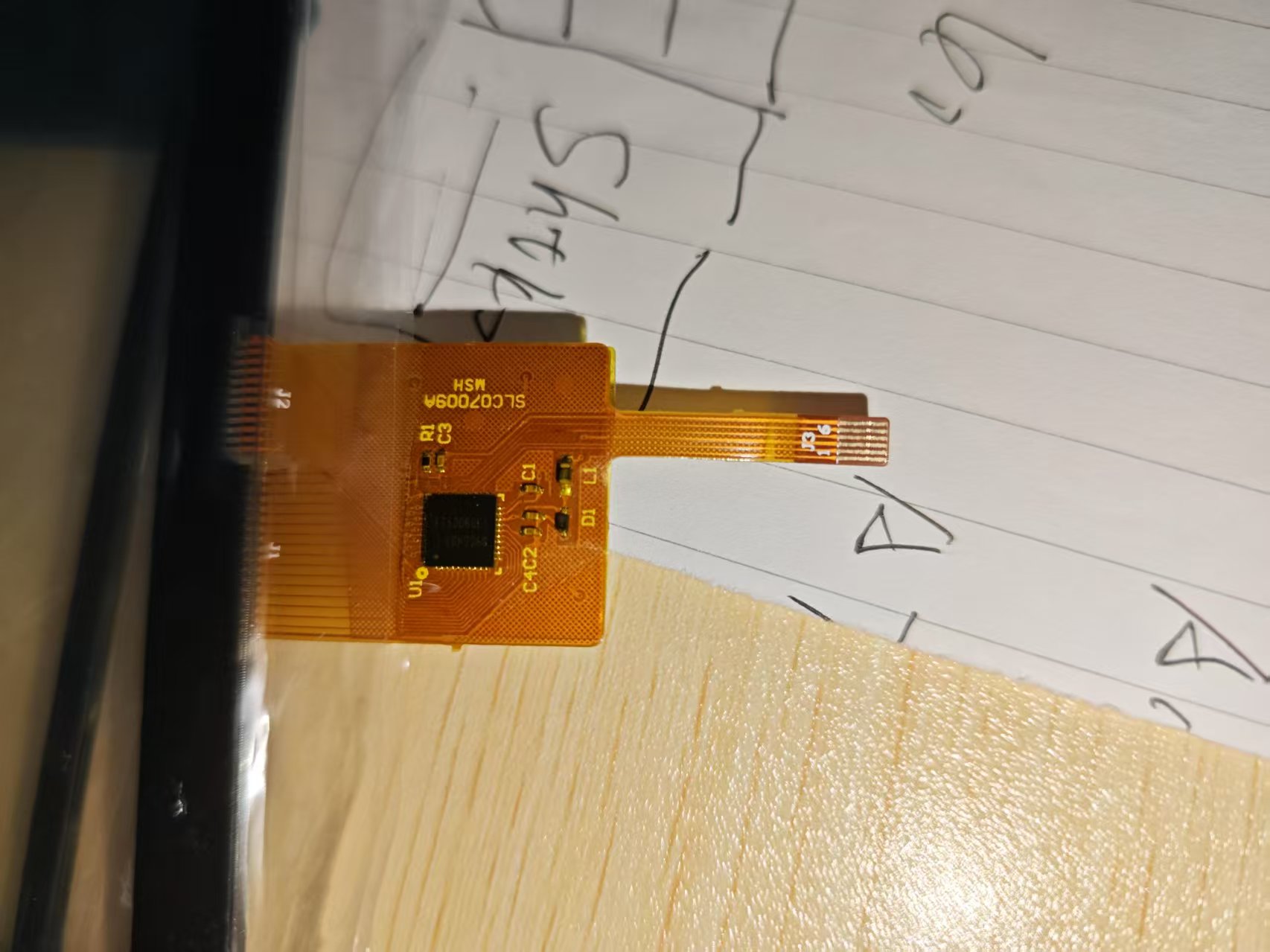

根本不是文档里面的那个屏幕引脚，这个是我照着灯看着芯片引脚和排线一根一根算出来的，真是可恶的商家

剩下的代码就是时序不一样，他比正常的iic之间多了一个stop

iic实例：

uint8_t FT5206GE1_ReadReg(uint8_t RegAddress)
{uint8_t Data;MyI2C_Start();						//I2C起始MyI2C_SendByte(0x70);	//发送从机地址，读写位为0，表示即将写入MyI2C_ReceiveAck();					//接收应答MyI2C_SendByte(RegAddress);			//发送寄存器地址MyI2C_ReceiveAck();					//接收应答MyI2C_Stop();						MyI2C_Start();						//I2C重复起始MyI2C_SendByte(0x70 | 0x01);	//发送从机地址，读写位为1，表示即将读取MyI2C_ReceiveAck();					//接收应答Data = MyI2C_ReceiveByte();			//接收指定寄存器的数据MyI2C_SendAck(1);					//发送应答，给从机非应答，终止从机的数据输出MyI2C_Stop();						//I2C终止return Data;
}void FT5206GE1_WriteReg(uint8_t RegAddress, uint8_t Data)
{MyI2C_Start();						//I2C起始MyI2C_SendByte(0x70);	//发送从机地址，读写位为0，表示即将写入MyI2C_ReceiveAck();					//接收应答MyI2C_SendByte(RegAddress);			//发送寄存器地址MyI2C_ReceiveAck();					//接收应答MyI2C_SendByte(Data);				//发送要写入寄存器的数据MyI2C_ReceiveAck();					//接收应答MyI2C_Stop();						//I2C终止
}

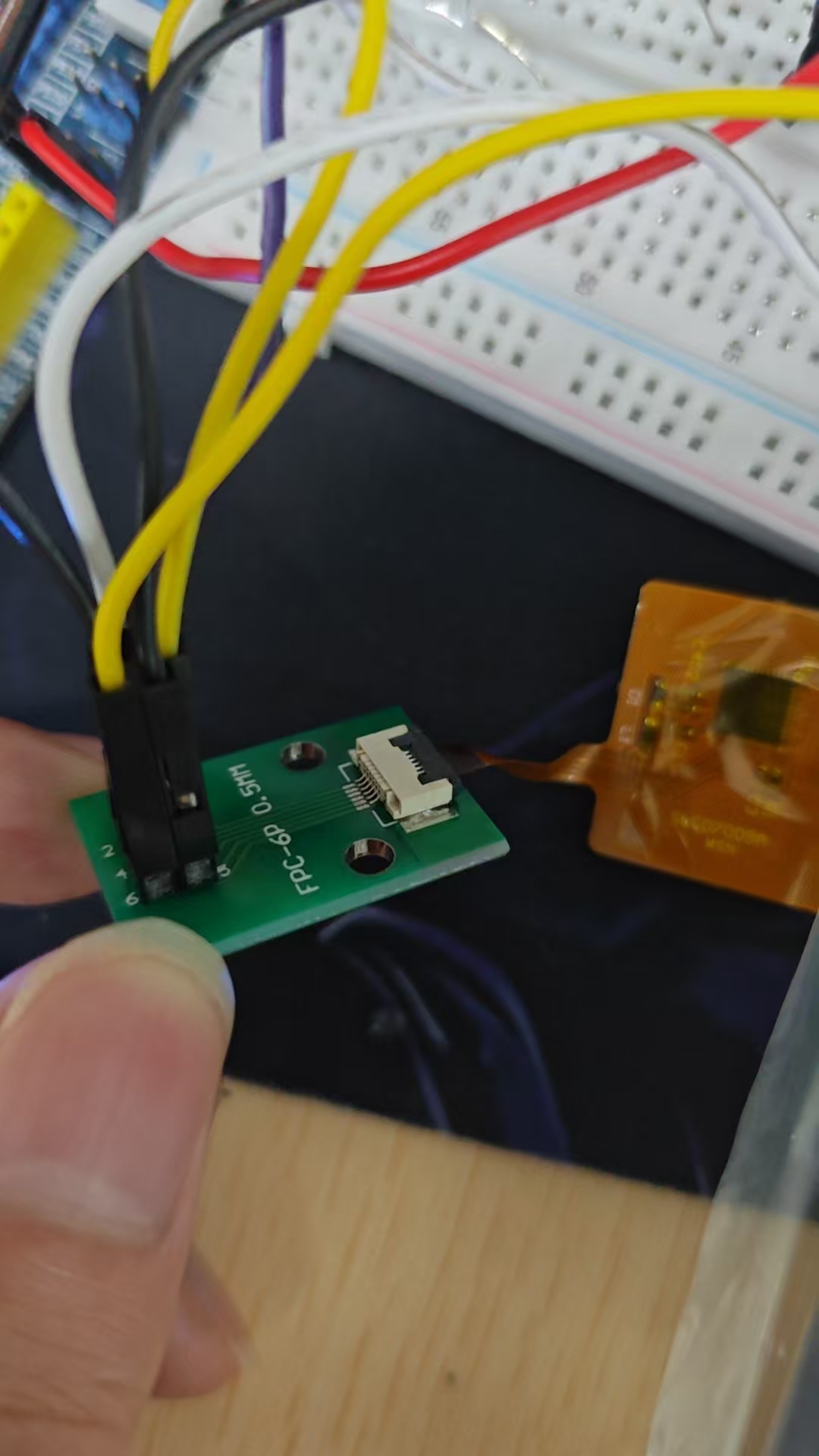

也叫我使用了一个扩展口阔出来的：
