使用LVS架设服务器集群系统实现负载均衡与高可用的知识点详解

一、LVS体系结构

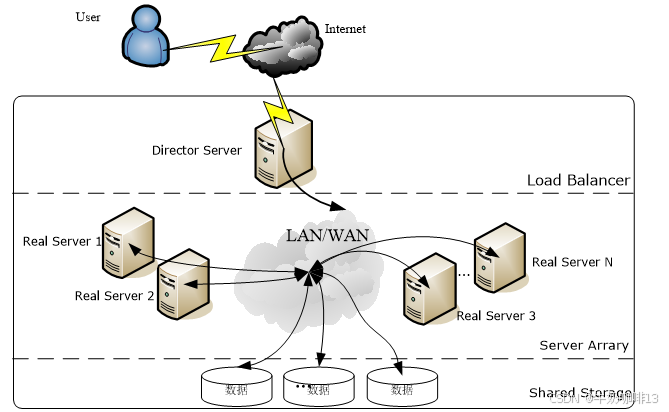

        LVS（Linux Virtual Server）是一种基于Linux操作系统的虚拟服务器技术，用于实现负载均衡和高可用性。LVS通过将客户端的请求分发到多台后端服务器上，从而提高整体服务的处理能力和可靠性。LVS体系结构如下图所示：

LVS体系结构

使用LVS架设的服务器集群系统有三个部分组成： 《1》最前端的负载均衡层（用Load Balancer表示）； 《2》中间的服务器群组层（用Server Array表示）； 《3》最底端的数据共享存储层（用Shared Storage表示）。 在用户看来，所有的内部应用都是透明的，用户只是在使一个虚拟服务器提供的高性能服务。
序号	LVS的组成部分	说明
1	Load Balancer层	位于整个集群系统的最前端，有一台或者多台负载调度器（Director Server）组成，LVS模块就安装在Director Server上，而Director的主要作用类似于一个路由器，它含有完成LVS功能所设定的路由表，通过这些路由表把用户的请求分发给Server Array层的应用服务器（Real Server）上。         同时，在Director Server上还要安装对Real Server服务的监控模块Ldirectord，此模块用于监测各个Real Server服务的健康状况。在Real Server不可用时把它从LVS路由表中剔除，恢复时重新加入。
2	Server Array层	由一组实际运行应用服务的机器组成，Real Server可以是WEB服务器、MAIL服务器、FTP服务器、DNS服务器、视频服务器中的一个或者多个，每个Real Server之间通过高速的LAN或分布在各地的WAN相连接。         在实际的应用中，Director Server也可以同时兼任Real Server的角色。
3	Shared Storage层	是为所有Real Server提供共享存储空间和内容一致性的存储区域，在物理上，一般有磁盘阵列设备组成，为了提供内容的一致性。         一般可以通过NFS网络文件系统共享数据，但是NFS在繁忙的业务系统中，性能并不是很好，此时可以采用集群文件系统（如：Red hat的GFS文件系统，oracle提供的OCFS2文件系统等）。
从整个LVS结构可以看出： 《1》Director Server是整个LVS的核心（目前，用于Director Server的操作系统只能是Linux和FreeBSD，linux2.6及其更高版本内核不用任何设置就可以支持LVS功能）； 《2》对于Real Server，几乎可以是所有的系统平台（Linux、windows、Solaris、AIX、BSD系列都能很好的支持）。

二、IP负载均衡

        负载均衡技术有很多实现方案，有基于DNS域名轮流解析的方法、有基于客户端调度访问的方法、有基于应用层系统负载的调度方法，还有基于IP地址的调度方法，在这些负载调度算法中，执行效率最高的是IP负载均衡技术。

        LVS的IP负载均衡技术是通过IPVS模块来实现的，IPVS是LVS集群系统的核心软件。lvs集群整个执行流程为：访问的请求首先经过VIP到达负载调度器，然后由负载调度器从Real Server列表中选取一个服务节点响应用户的请求。

        当用户的请求到达负载调度器后，调度器如何将请求发送到提供服务的Real Server节点，而Real Server节点如何返回数据给用户，是IPVS实现的重点技术，IPVS实现负载均衡机制有三种，分别是NAT、TUN和DR，详述如下：

 2.1、DR模式

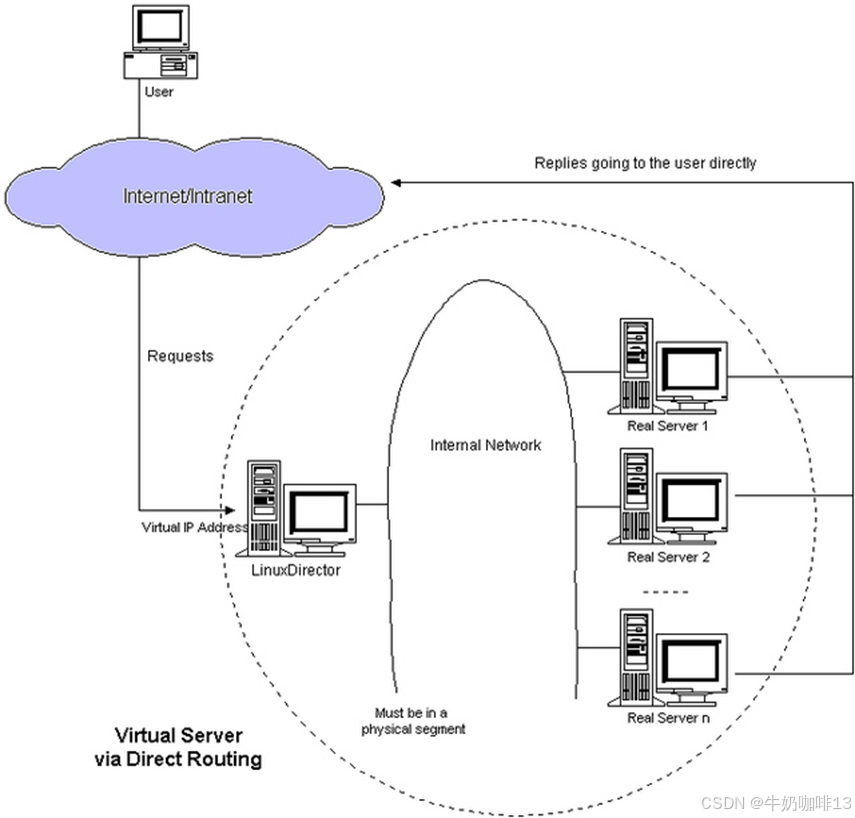

        DR模式（即Virtual Server via Direct Routing），也就是用直接路由技术实现虚拟服务器。VS/DR通过改写请求报文的MAC地址，将请求发送到Real Server，而Real Server将响应直接返回给客户。这种调度方式的性能最好的。如下图所示：

DR模式

LB(Load Balancer)负载均衡。 VIP(Virtual IP Address)虚拟IP地址。 RS(Real Server)真实物理机服务器。
序号	说明
1	DR模式是通过在调度器LB上修改数据包的目的MAC地址实现转发。因此数据包来源地址保持不变，目的地址仍然是VIP地址。
2	请求的报文经过调度器，而RS响应处理后的报文无需经过调度器LB，因此并发访问量大时使用效率很高（和NAT模式比）。
3	因为DR模式是通过MAC地址改写机制实现转发，因此所有RS节点和调度器LB只能在一个局域网里面。
4	RS主机需要绑定VIP地址在LO接口上，并且需要配置ARP抑制。
5	RS节点的默认网关不需要配置成LB，而是直接配置为上级路由的网关，能让RS直接出网就可以。
6	由于DR模式的调度器仅做MAC地址的改写，所以调度器LB就不能改写目标端口，那么RS服务器就得使用和VIP相同的端口提供服务。

 2.2、NAT/FULL NAT模式

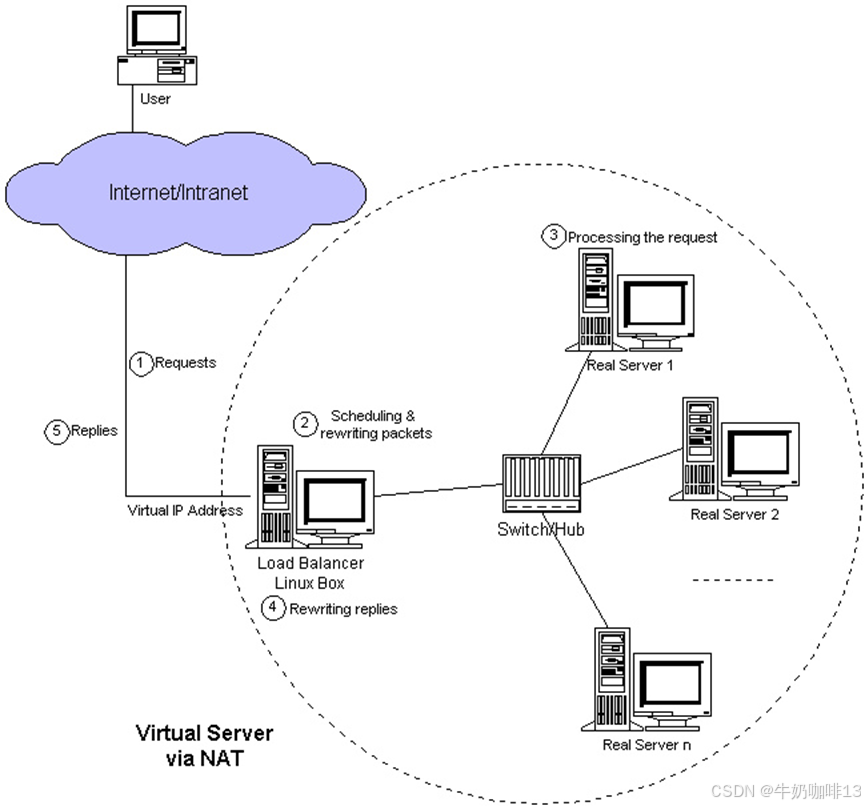

        NAT模式（即：Virtual Server via Network Address Translation，也就是网络地址翻译技术实现虚拟服务器）。当用户请求到达调度器时，调度器将请求报文的目标地址（即虚拟IP地址）改写成选定的Real Server地址，同时将报文的目标端口也改成选定的Real Server的相应端口，最后将报文请求发送到选定的Real Server。在服务器端得到数据后，Real Server将数据返回给用户时，需要再次经过负载调度器将报文的源地址和源端口改成虚拟IP地址和相应端口，然后把数据发送给用户，完成整个负载调度过程。如下图所示：

NAT模式的优缺点

序号	NAT模式的优点	NAT模式的缺点
1	NAT 模式不需要 LB IP 和realserver ip 在同一个网段。	NAT技术将请求的报文和响应的报文都需要通过LB进行地址改写，因此网站访问量比较大的时候，LB负载均衡调度器有比较大的瓶颈，一般要求最多只能支持10-20台节点
2	只需要在LB上配置一个公网IP地址就可以了。	每台内部的realserver服务器的网关地址必须是调度器LB的内网地址。
3	NAT模式支持对IP地址和端口进行转换。即用户请求的端口和真实服务器的端口可以不一致。

FULL NAT模式优缺点与注意事项

FULL NATT模式，与NAT模式基本一样，不同之处在于对报文的处理方面：
序号	说明
1	NAT模式client请求VIP 时，仅替换了package 的dst ip（目标IP地址）。
2	FULL NAT  在client请求VIP 时，不仅替换了package 的dst ip，还替换了package的 src ip；VIP返回给client时也替换了src ip。
3	FULL NAT模式也不需要LB IP和realserver ip 在同一个网段。
4	FULL NAT因为要更新Source IP所以性能正常比NAT模式下降10%。

 2.3、IP TUNNEL模式

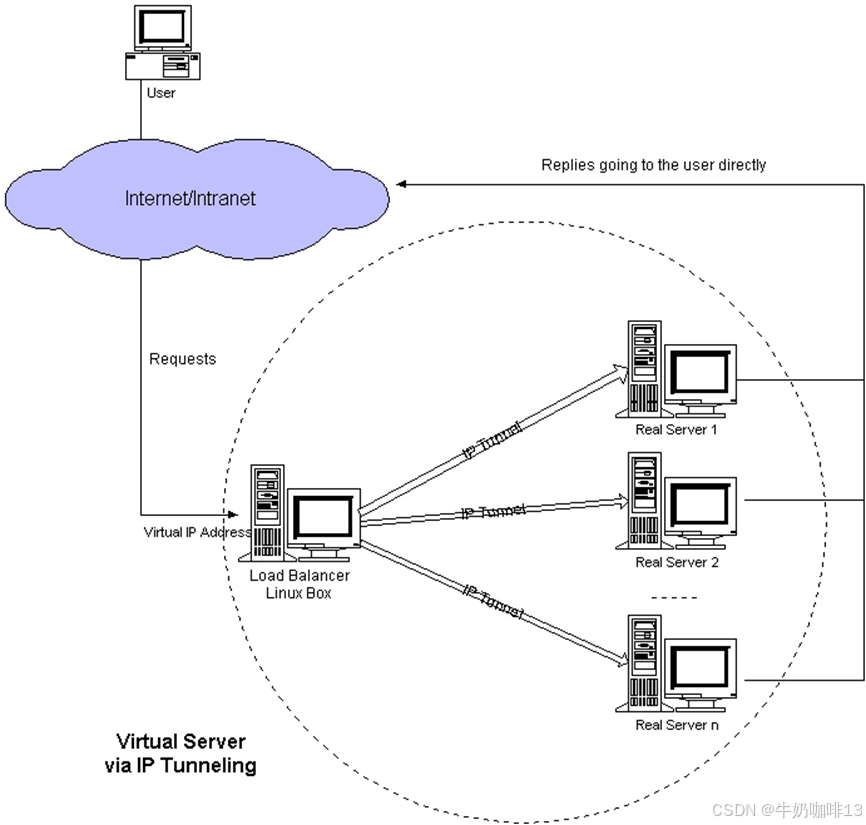

        TUN（即：Virtual Server via IP Tunneling） 也就是通过IP隧道技术实现虚拟服务器。在VS/TUN方式中，调度器采用IP隧道技术将用户请求转发到某个Real Server，而这个Real Server将直接响应用户的请求，不再经过前端调度器。此外，对Real Server的地域位置没有要求，可以和Director Server位于同一个网段，也可以在独立的一个网络中。因此，在TUN方式中，调度器将只处理用户的报文请求，从而使集群系统的吞吐量大大提高。

        它和NAT模式不同的是，它在LB和RS之间的传输不用改写IP地址。而是把客户请求包封装在一个IP tunnel里面，然后发送给RS节点服务器，节点服务器接收到之后解开IP tunnel后，进行响应处理。并且直接把包通过自己的外网地址发送给客户不用经过LB服务器。

IP TUNNEL 模式

序号	说明
1	TUNNEL 模式必须在所有的realserver 机器上面绑定VIP的IP地址。
2	TUNNEL 模式的vip ------>realserver 的包通信通过TUNNEL 模式，不管是内网和外网都能通信，所以不需要lvs vip跟realserver 在同一个网段内。
3	TUNNEL 模式 realserver会把packet 直接发给client 不会给lvs了。
4	TUNNEL 模式走的隧道模式，所以运维起来比较难，所以一般不用。

三、LVS负载调度算法说明

        LVS的调度算法决定了如何在集群节点之间分布工作负荷。当director调度器收到来自客户端访问VIP的上的集群服务的入站请求时，director调度器必须决定哪个集群节点应该处理请求。Director调度器用的调度方法基本分为两类：
《1》固定调度算法：rr，wrr，dh，sh。
《2》动态调度算法：lc，wlc，lblc，lblcr。

LVS负载调度算法说明

序号	算法	说明
1	rr	【轮询算法】它将请求依次分配给不同的rs节点，也就是RS节点中均摊分配。这种算法简单，但只适合于RS节点处理性能差不多的情况。
2	wrr	【加权轮询调度】它将依据不同RS的权值分配任务。权值较高的RS将优先获得任务，并且分配到的连接数将比权值低的RS更多。相同权值的RS得到相同数目的连接数。
3	dh	【目的地址哈希调度（destination hashing）】以目的地址为关键字查找一个静态hash表来获得需要的RS。
4	sh	【源地址哈希调度（source hashing）】以源地址为关键字查找一个静态hash表来获得需要的RS。
1	lc	【最小连接数调度（least-connection）】IPVS表存储了所有活动的连接。LB会比较将连接请求发送到当前连接最少的RS。
2	wlc	【加权最小连接数调度】假设各台RS的权重依次为Wi，当前tcp连接数依次为Ti，依次去Ti/Wi为最小的RS作为下一个分配的RS。
3	lblc	【基于地址的最小连接数调度（locality-based least-connection）】将来自同一个目的地址的请求分配给同一台RS，此时这台服务器是尚未满负荷的。否则就将这个请求分配给连接数最小的RS，并以它作为下一次分配的首先考虑。
4	lblcr	【带有复制的局部最少连接算法 】lblcr 算法是在lblc 算法的基础上增加了一个node 列表，先依据lblc 算法计算出与源请求IP地址最近的一组node ，然后再决定把请求发送到最近一组中的最近的一台node 。 若此node没有超载则将请求转发给这台node, 如果超载则依据”最少连接”原则找到最少连接的node并将此node 加入集群组中。 并将请求转给此node。

四、LVS调度算法在生产环境选型建议

LVS调度算法在生产环境选型建议

序号	说明
1	一般的网络服务（如：www，mail，mysql）等常用的LVS调度算法选择： 《1》基本轮询调度rr 《2》加权最小连接调度wlc 《3》加权轮询调度wrr
2	基于局部性的最小连接lblc和带复制的给予局部性最小连接lblcr主要适用于【web cache】和【DB cache】。
3	源地址散列调度SH和目标地址散列调度DH可以结合使用在【防火墙集群中】，可以保证整个系统的出入口唯一。
实际使用中这些算法的适用范围很多，工作中最好参考内核中的连接调度算法的实现原理，然后根据具体的业务需求合理的选型。
