3D影像地形图的制作：利用ArcGISPro

随着技术的迭代更新和可视化的需求，地形图的制作也变得更卷了，从2D到3D美观了不止一点点，今天，我们来更新3D影像地形图的制作教程，可以将地形图用于你的日常教学哦！

1.材料准备

（1）高清卫星：准备高清的卫星影像，目前有几种免费获取高清卫星影像的方式。

A.使用地理空间数据云下载Landsat影像（分辨率30m）和Sentinel影像（分辨率10m）（地理空间数据云），这是目前我们用的比较多的公开较高分辨率影像。也可以在GEE下载，详情可以参考小编分享的往期文章，代码写好了，有需要私信联系：

https://blog.csdn.net/Promising_GEO/article/details/137526315?fromshare=blogdetail&sharetype=blogdetail&sharerId=137526315&sharerefer=PC&sharesource=Promising_GEO&sharefrom=from_linkhttps://blog.csdn.net/Promising_GEO/article/details/137526315?fromshare=blogdetail&sharetype=blogdetail&sharerId=137526315&sharerefer=PC&sharesource=Promising_GEO&sharefrom=from_linkB.通过全能电子地图下载器或者国产软件图新地球进行下载，如果你用拥有ERSI和Google等高清图源，使用这种方法也是一个不错的选择，目前有很多公众号，以及B站，小红书等平台有分享，大家可以使用。

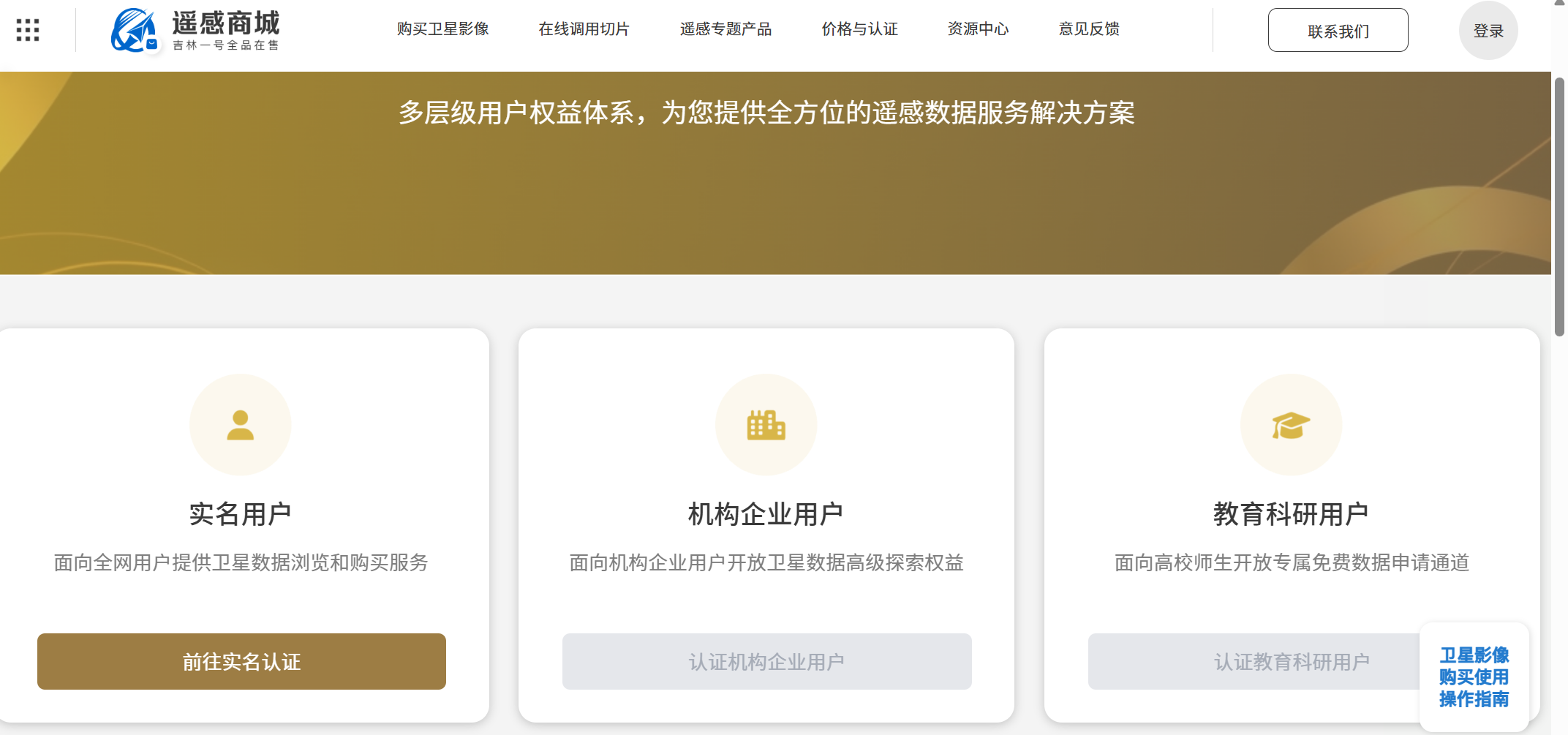

C.通过进入吉林一号官网，申请教育科研用户，可以免费申请一景亚米级别（0.78m）的影像，申请过程会有些麻烦，审核大概需要一天时间，大家得有点耐心哈哈（遥感商城）。

D.针对有钱人，高清影像有点小贵，不介意可以直接上各大主流影像平台自行购买，这样可以不用看上面的相关条框。

（2）高程数据

DEM数据比较好下载，目前我们能够获取到的最高清的数据是12.5m分辨率的，公众号上面可以免费获取，小编这里也有，大家可以私信联系我获取。

2.操作流程

本次演示，采用获取的吉林一号卫星数据的RGB波段进行。

（1）数据预处理

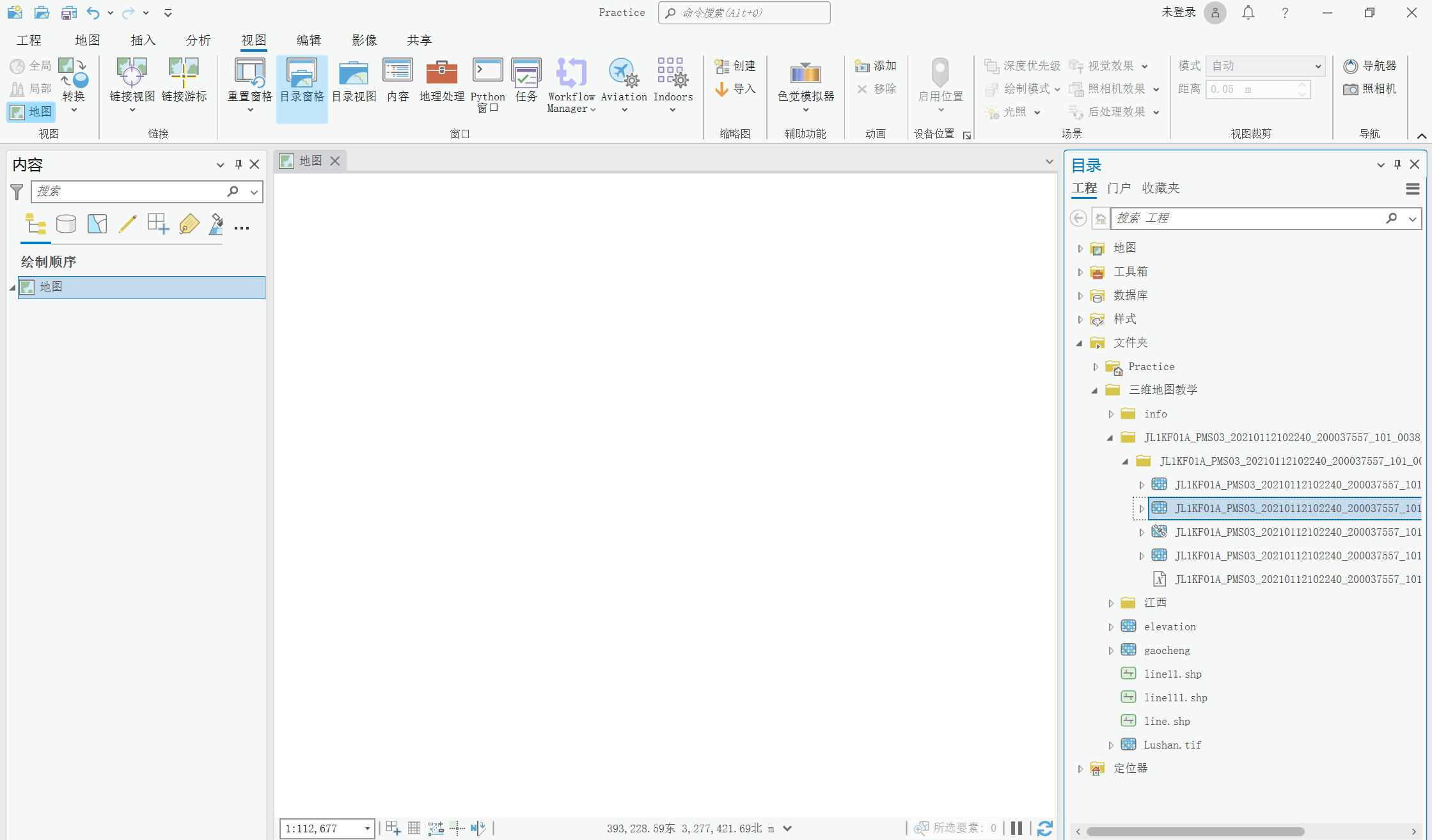

打开ArcGIS Pro软件，新建地图，点击视图，点击目录窗格，此时右侧会显示我们链接的文件夹，此时只需要在“文件夹”处鼠标右击，点击添加文件夹链接，把保存了实验影像的文件夹添加进去，选择影像，拖入主页面。操作类似ArcGIS Map。

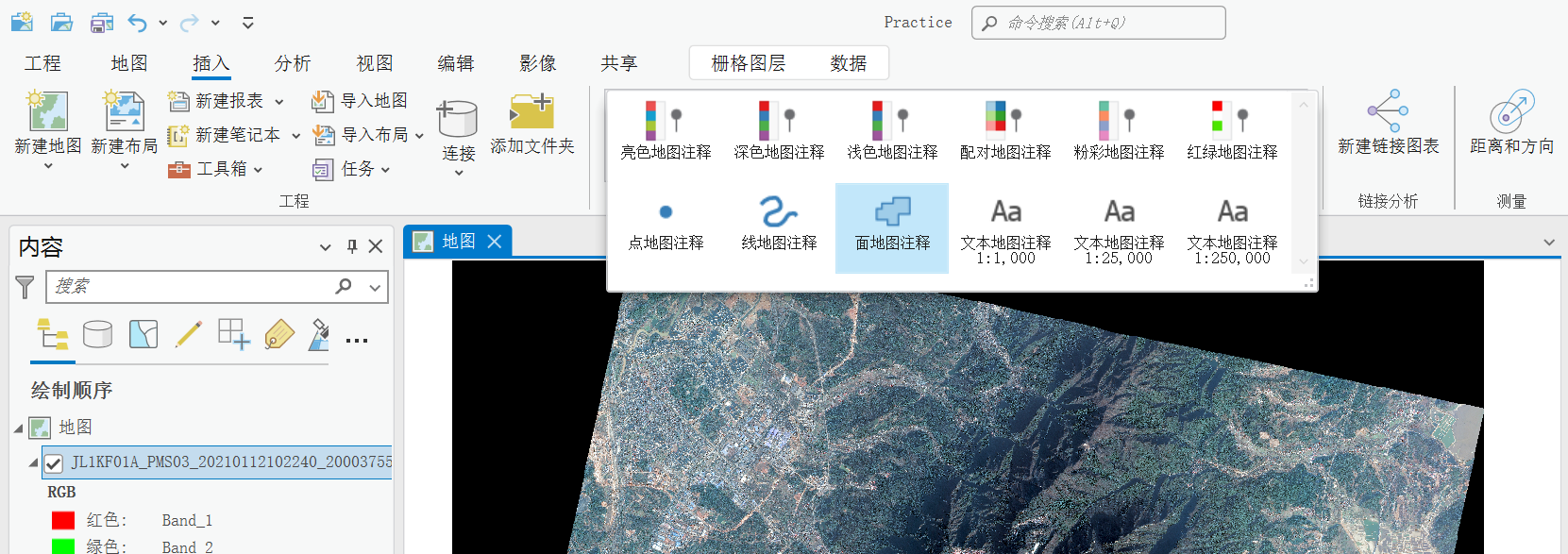

点击导航栏的“插入”，选择“面地图注释”。

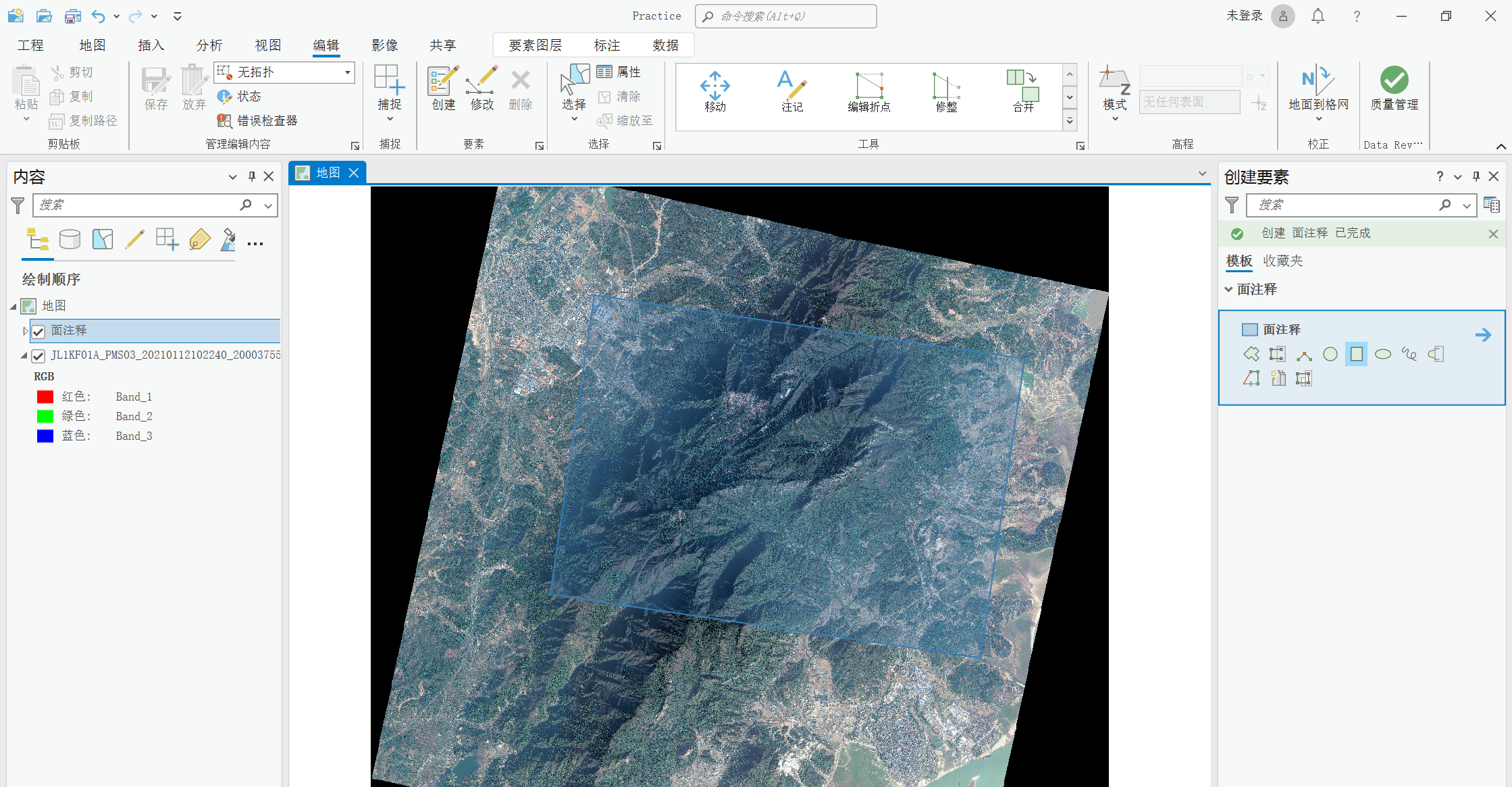

点击导航栏的“编辑”，选择“创建”按钮点击，此时右侧会弹出编辑要素窗口，选中“矩形”，绘制矩形框，包括我们的研究区域。

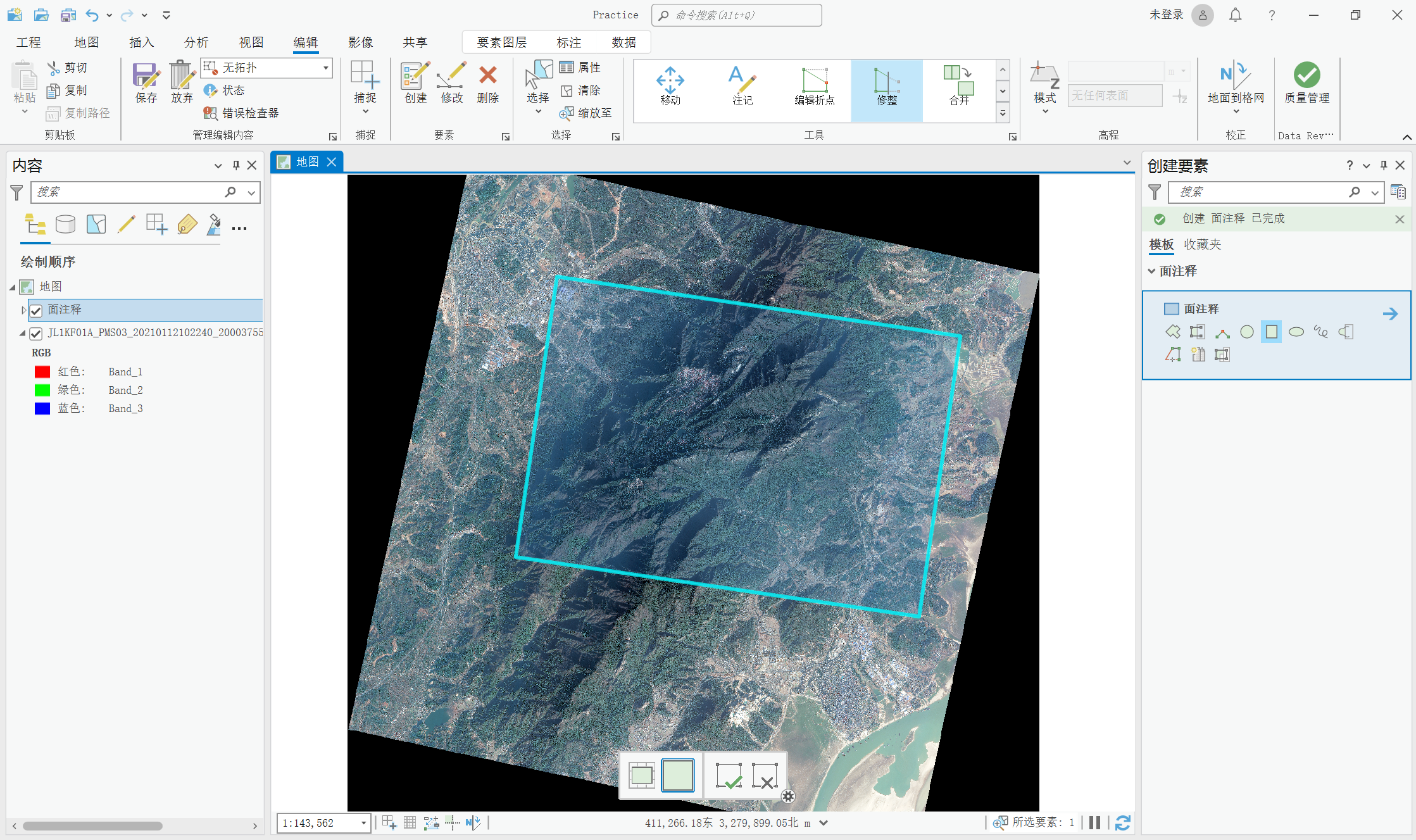

如图所示，绘制感兴趣的区域

点击保存按钮，保存编辑内容，再点击“清楚按钮”，清除边界轮廓。

此时的效果如下：

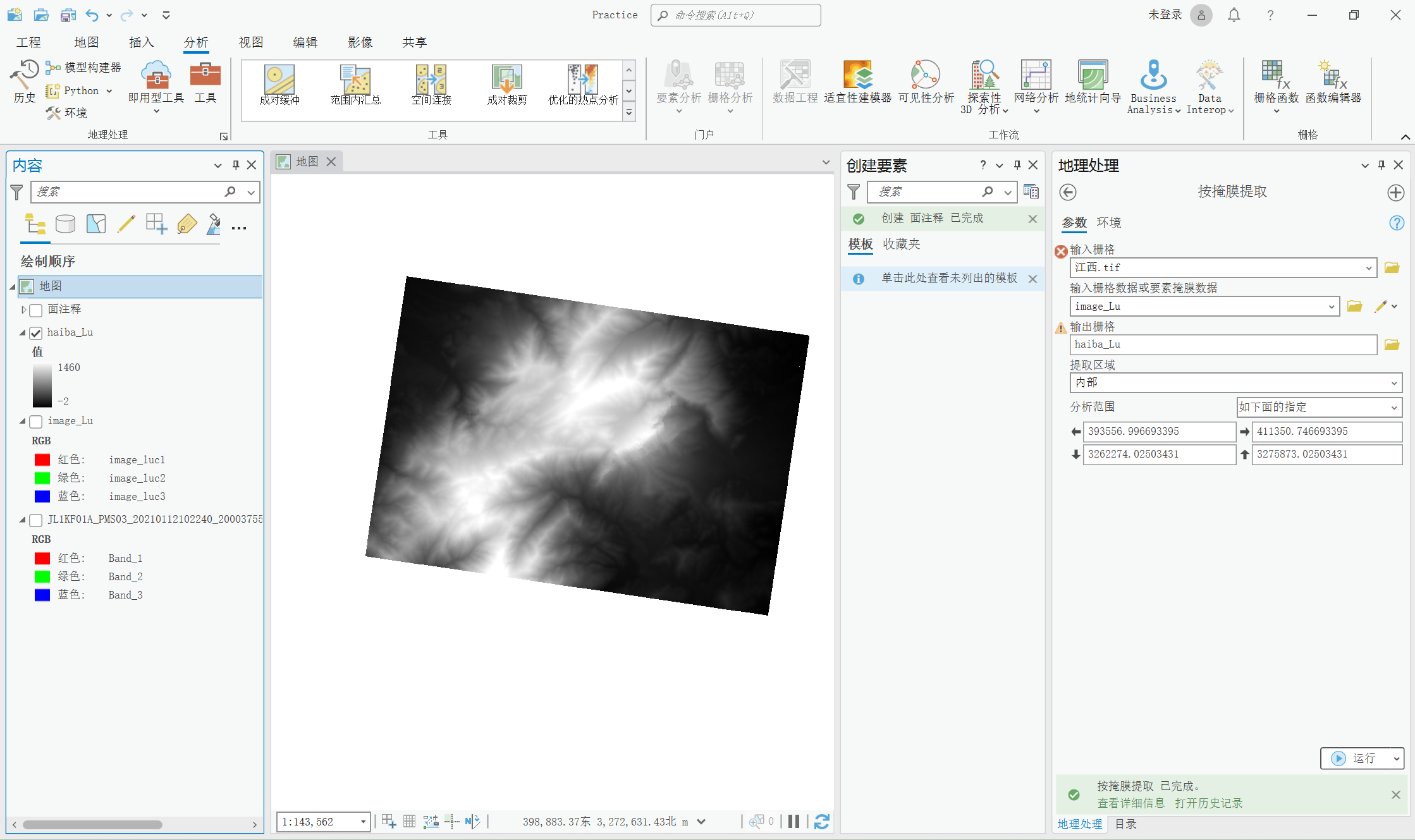

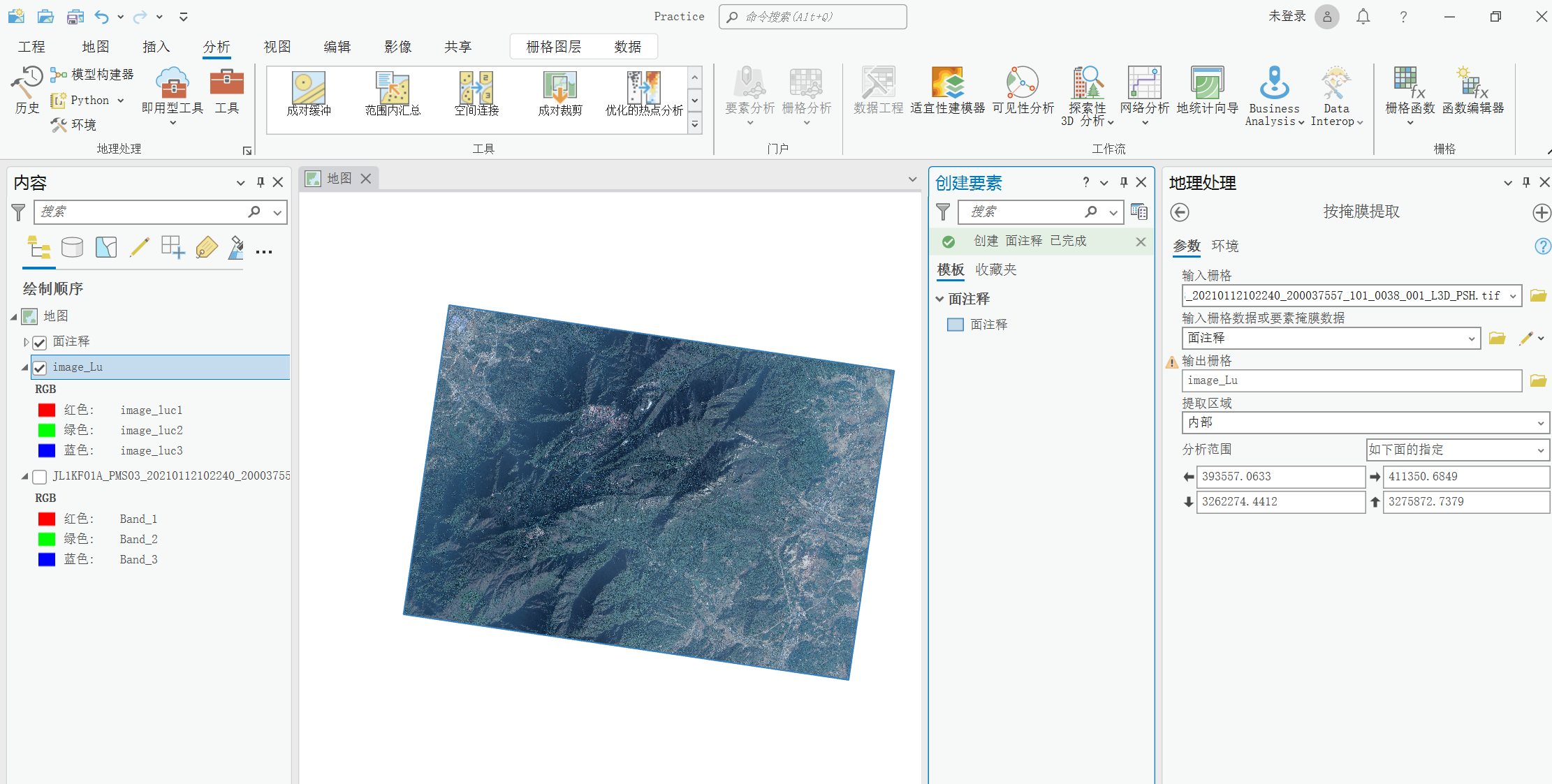

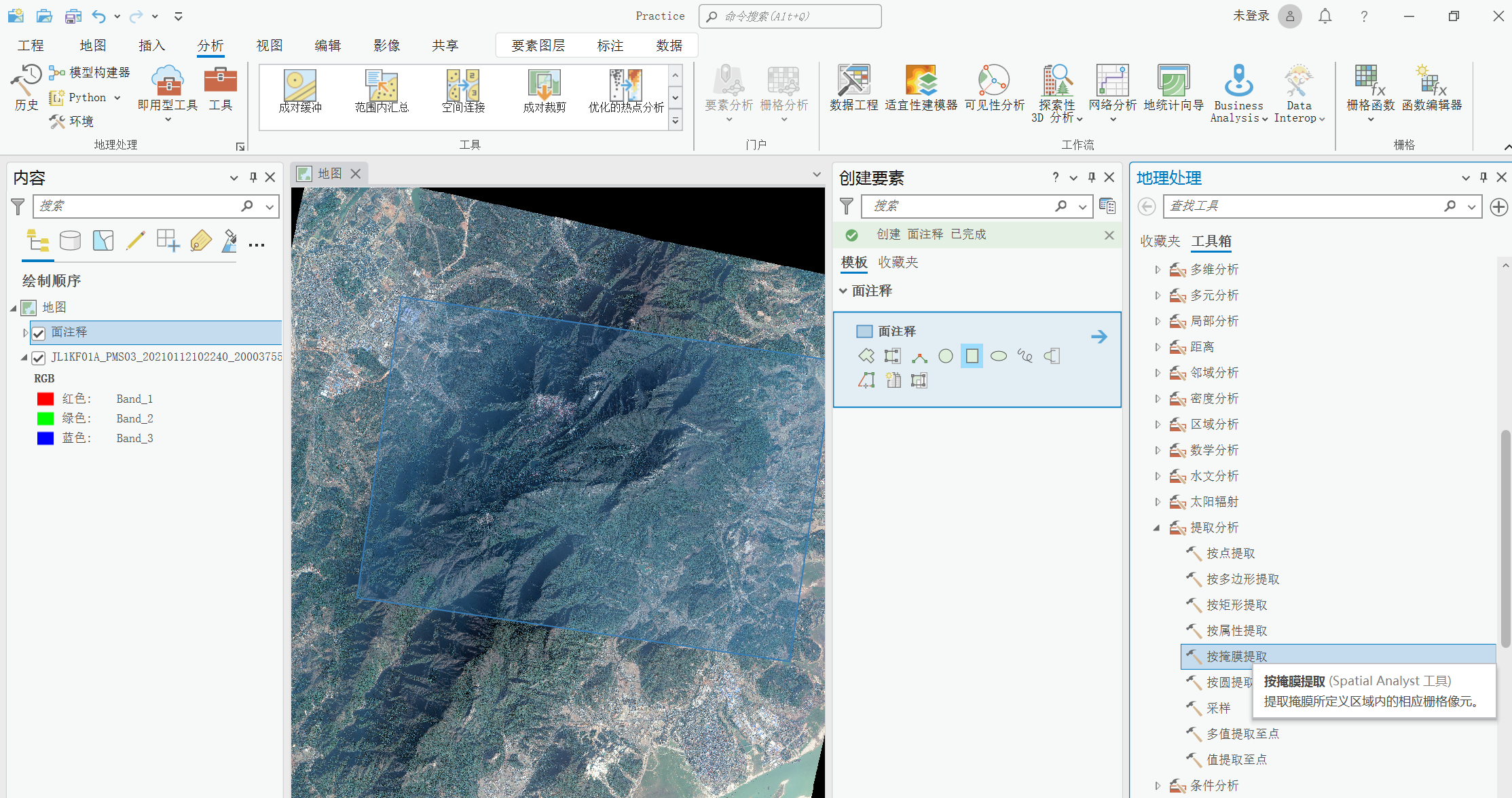

点击导航窗格的“分析”按钮，选择工具，便可以打开工具按钮，进入后打开“Spatial Analyst”工具，再点击“按掩膜提取”，用于影像裁剪。

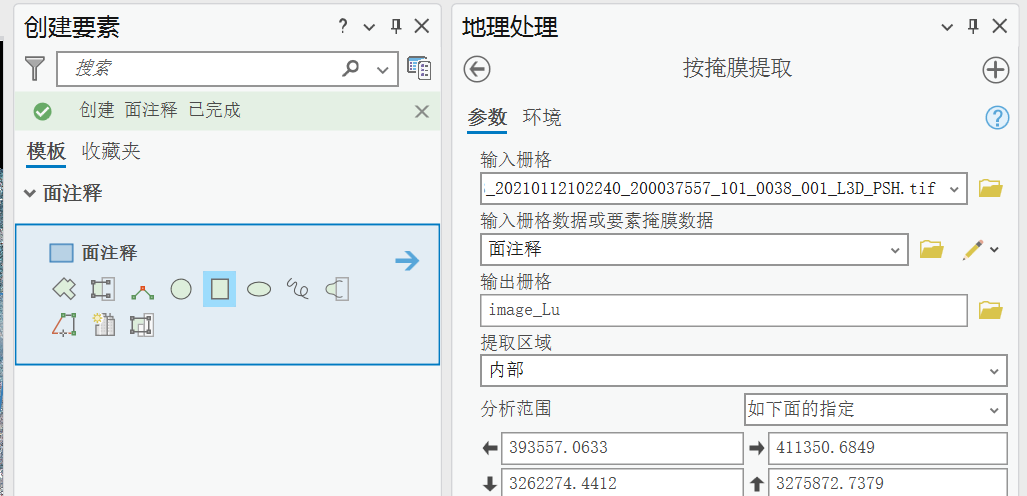

输入对应的数据以及输出路径，点击下面的运行按钮，完成影像提取。

得到的结果如下：

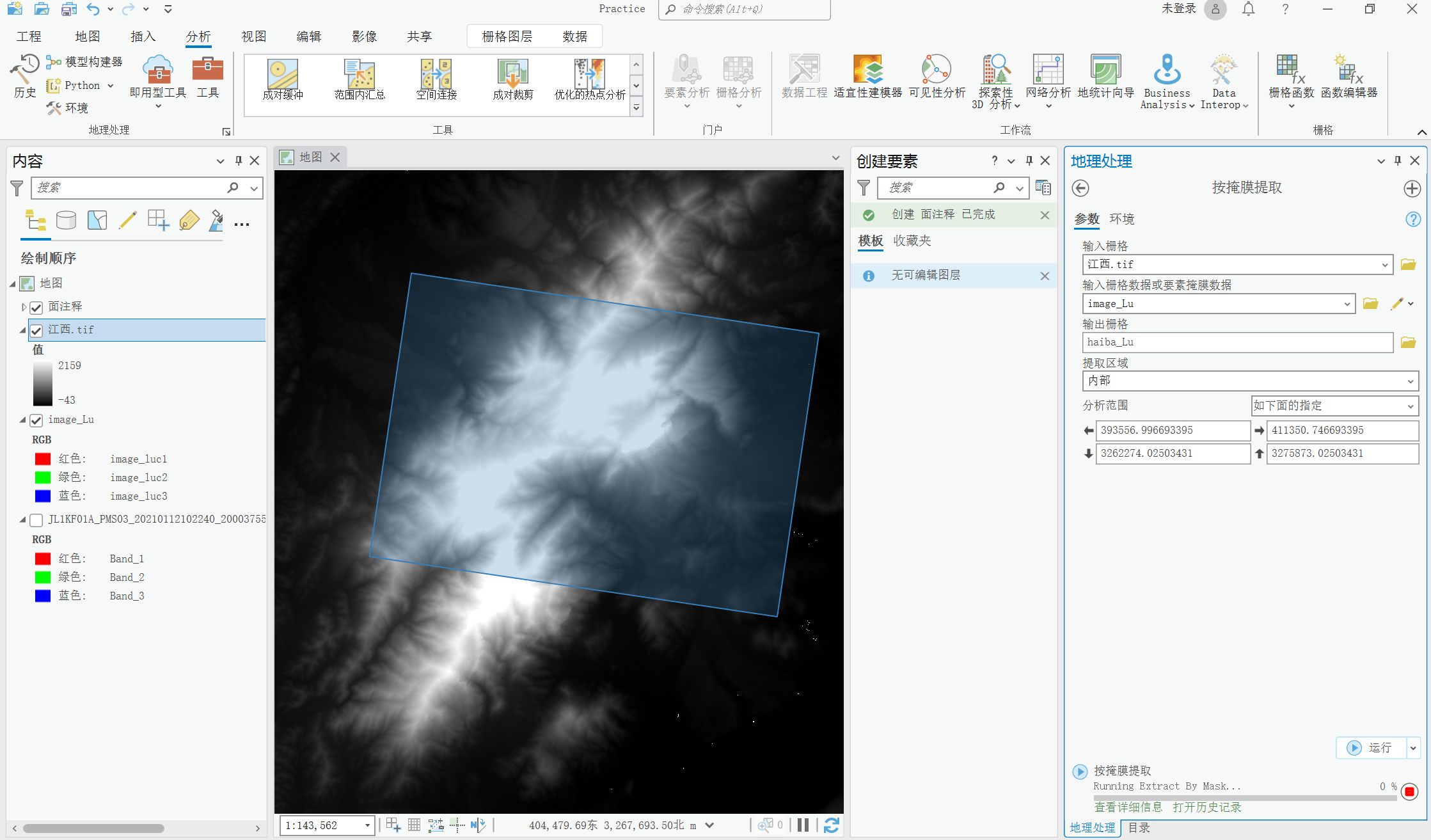

采用上面类似的方法导入DEM高程数据，利用我们的影像数据进行裁剪，得到研究区域范围的高程数据。

至此，我们的数据准备好了，接下来可以进行3D渲染。

（2）三维渲染过程

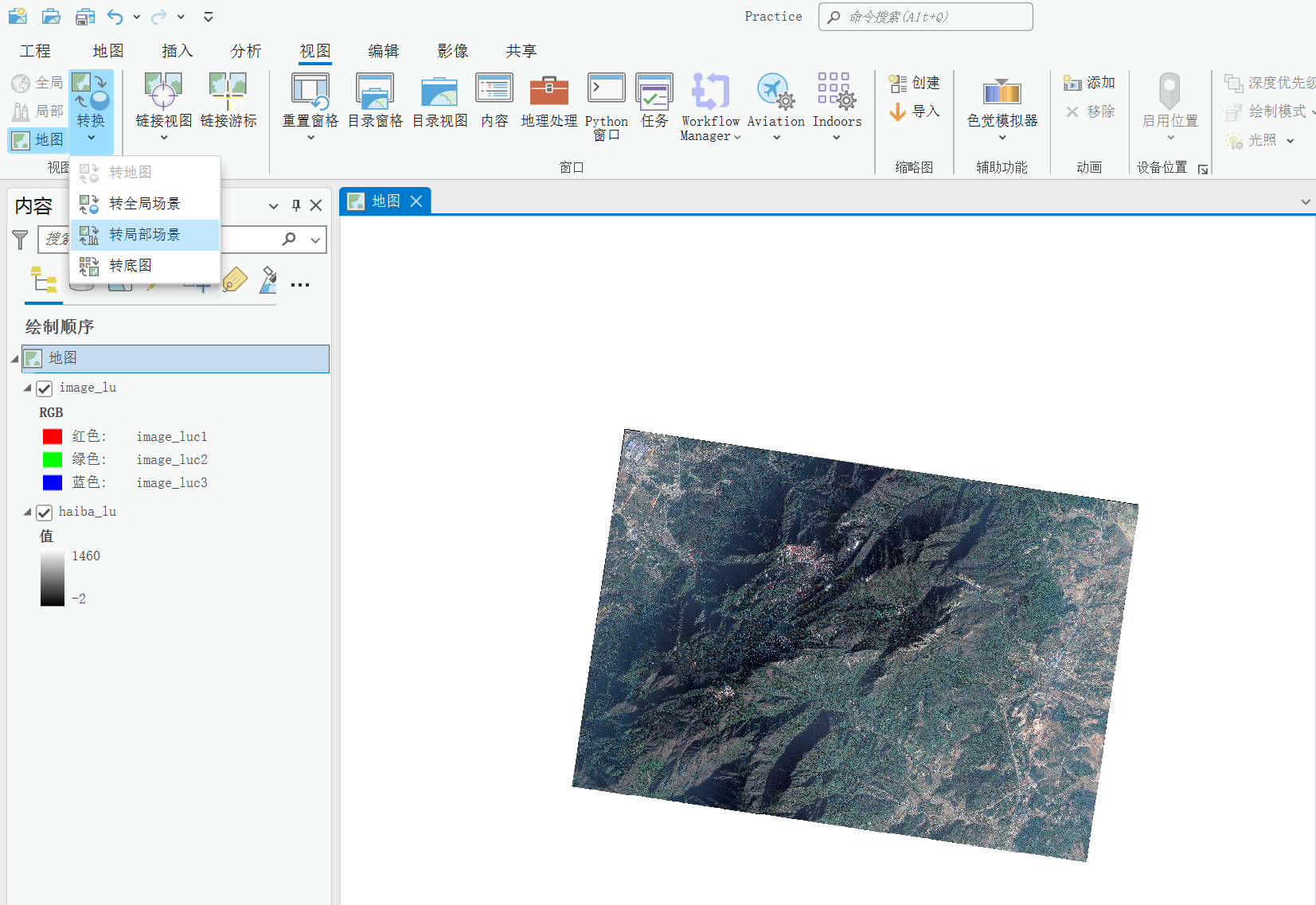

在导航窗格中选择“转局部场景”，开始三维场景的搭建。

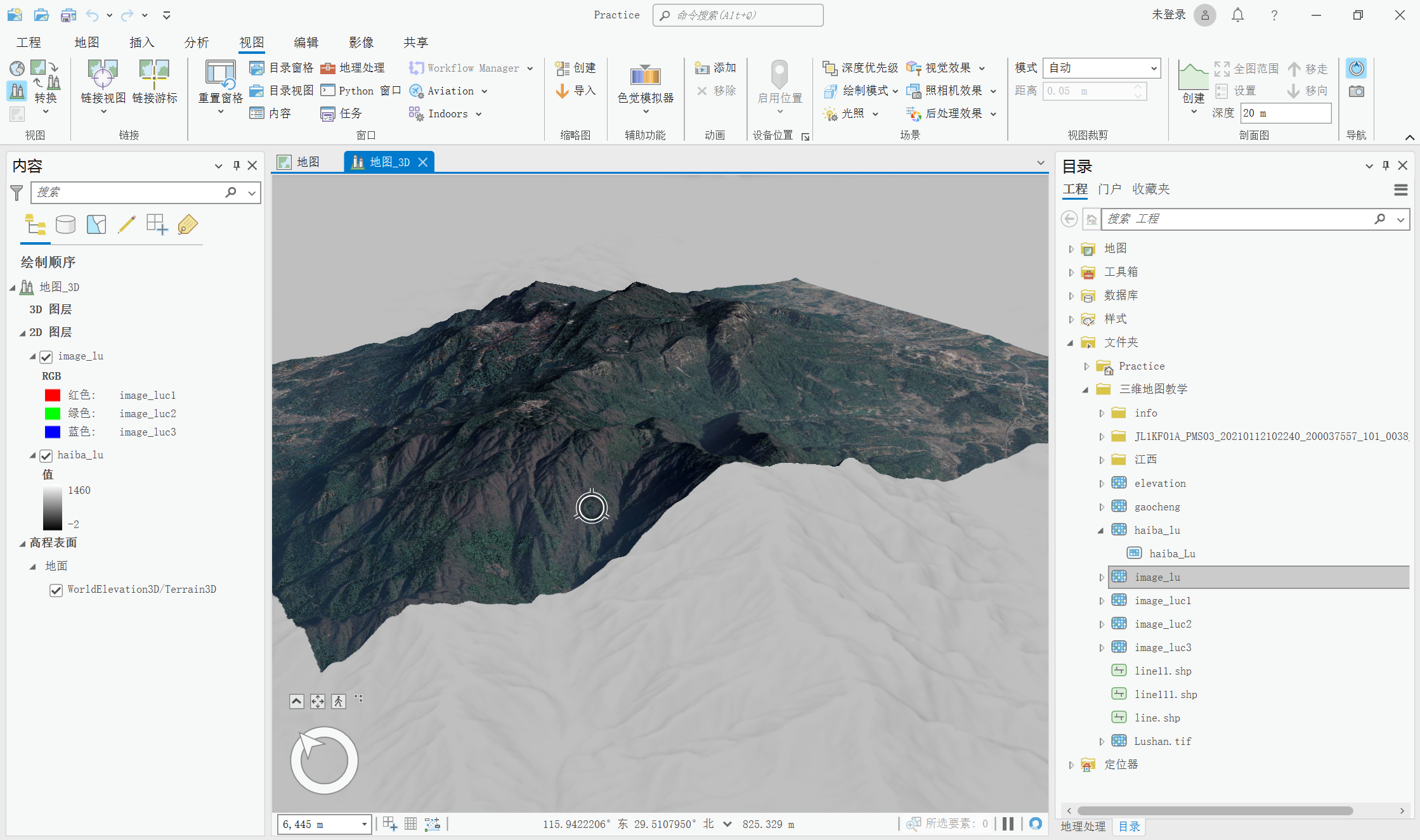

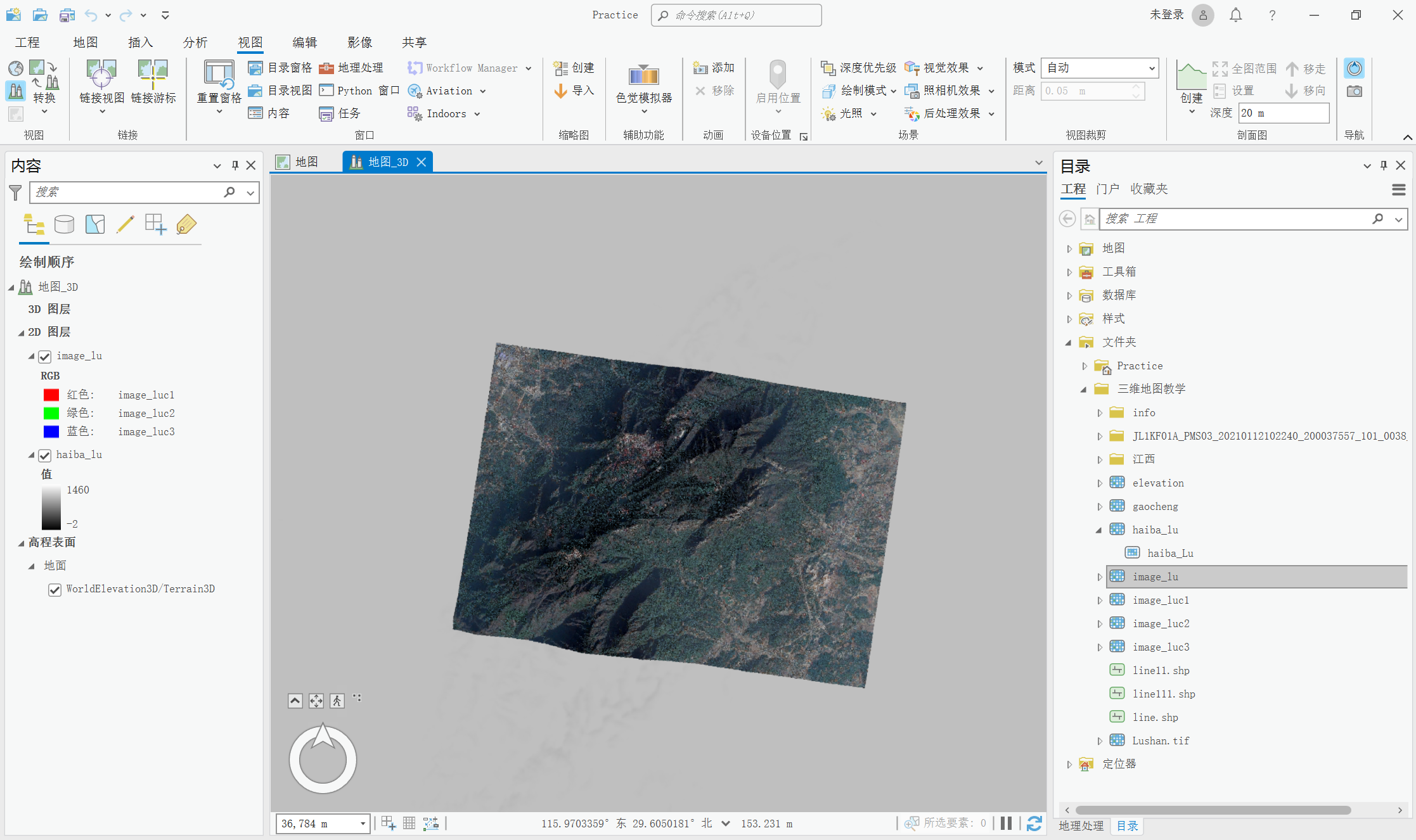

转为局部场景我们看到以下内容：

此时有一个关键的操作，我们需要按住鼠标的滚轮，移动鼠标左右上下来进行，来实现对影像的翻转和三维视角的调整，调整到合适的视角即可。

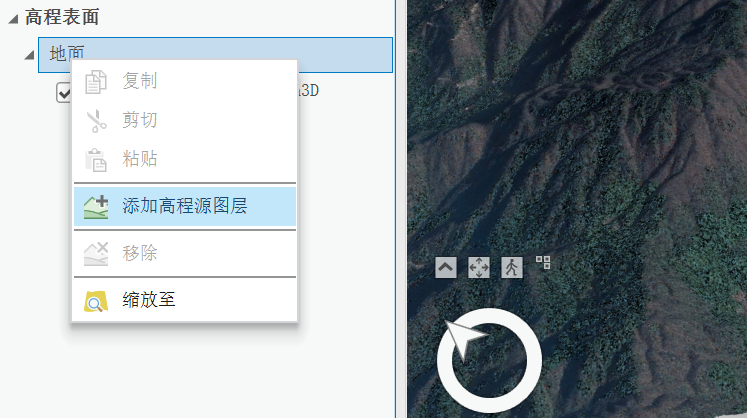

因为我们在搭建场景的时候，ArcGISPro会默认连接已有的高程。接下来，转换高程的源图层，我们需要连接到我们获取的高程数据。找到左侧高程表面的地面，鼠标右击“添加高程源图层”，即可完成高程的链接。

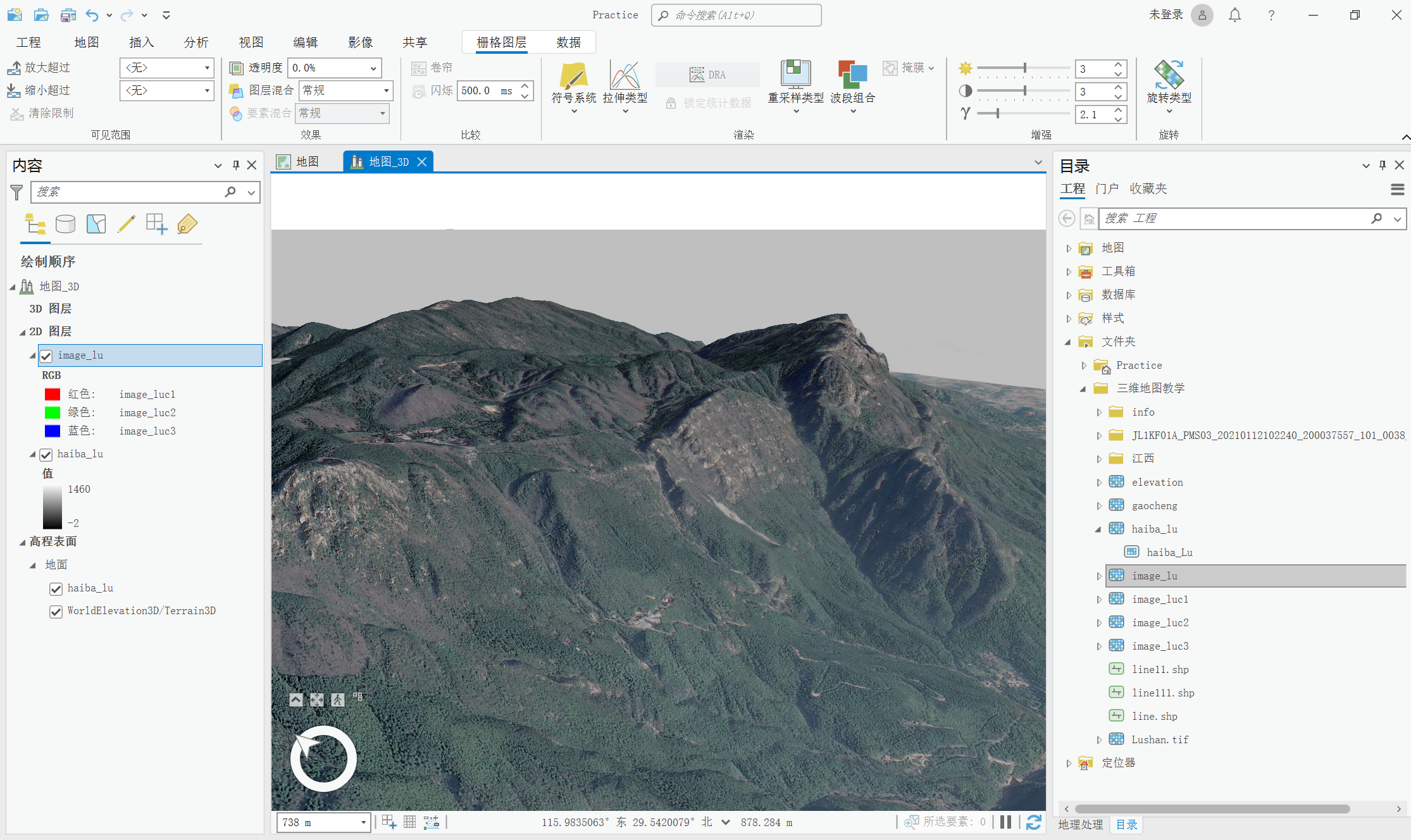

点击“栅格图层”，得到3D影像效果如下：

基本上到这里，我们的3D影像就制作完成了，不过很多读者还想要做个底座，这样显得更好看。我们最后再来给图像搭建个底座。

（3）底座搭建

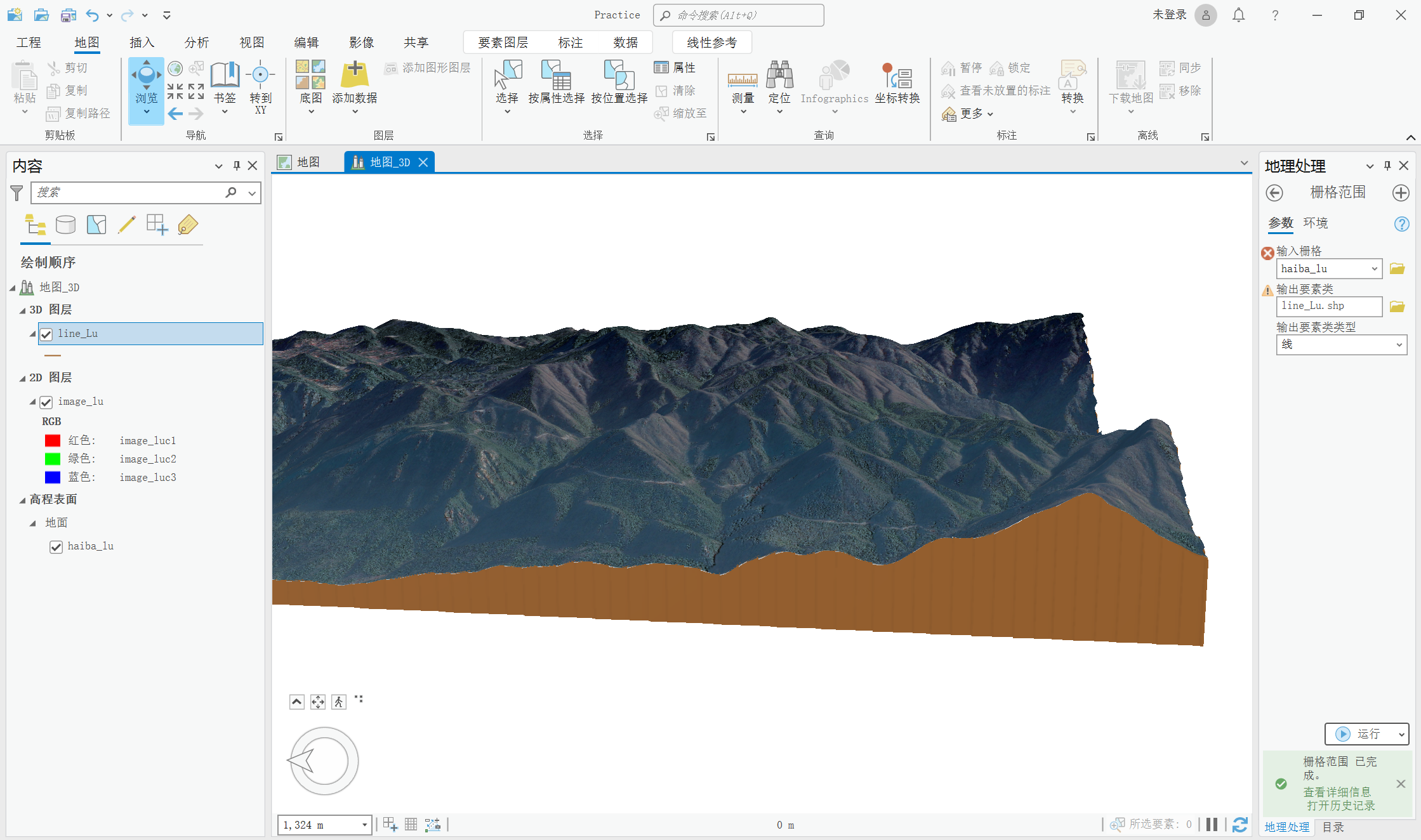

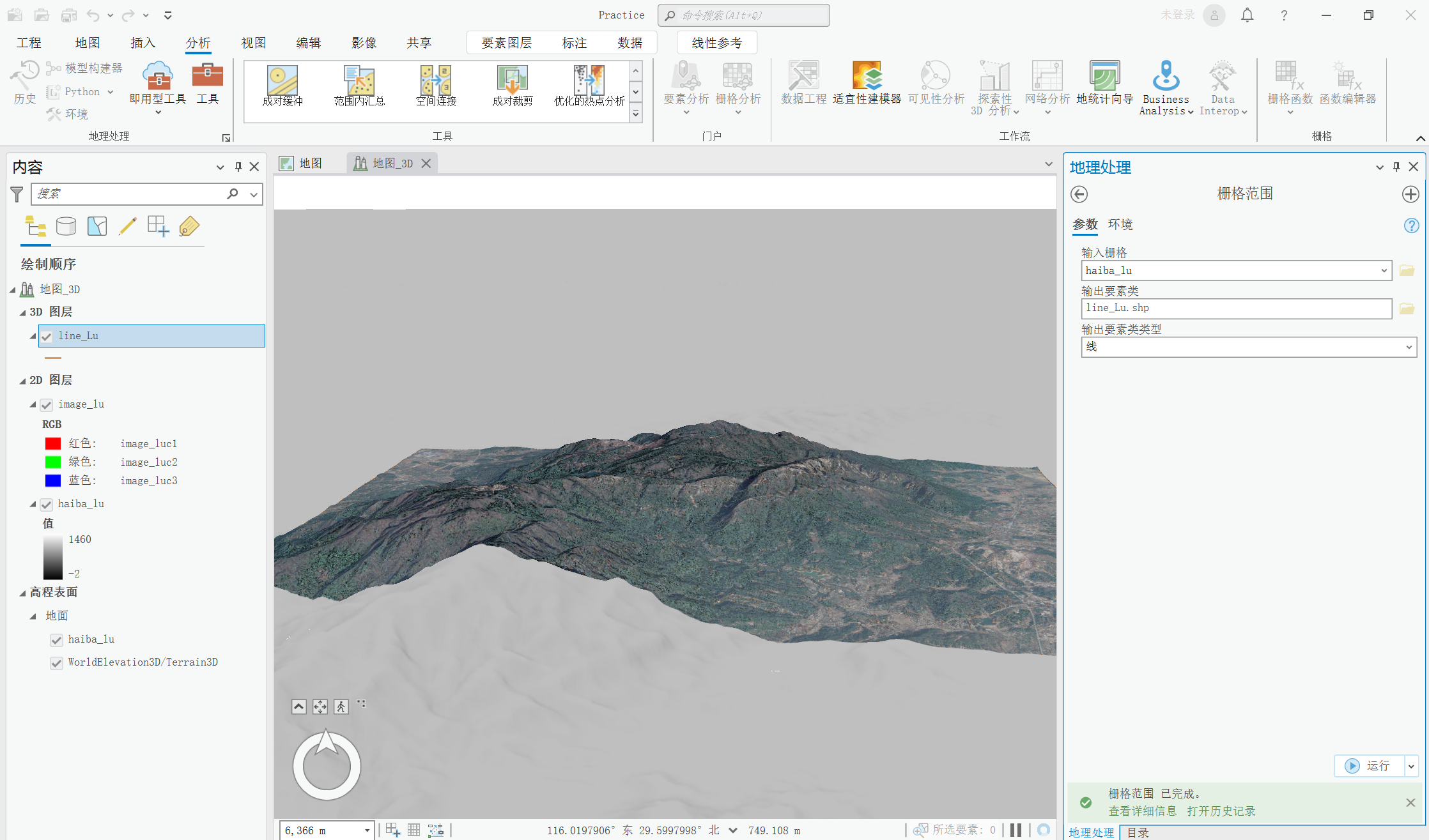

继续在导航窗格的标题栏点击分析，打开工具箱，按照“3D Analyst→栅格→转换→栅格范围”，得到栅格范围。

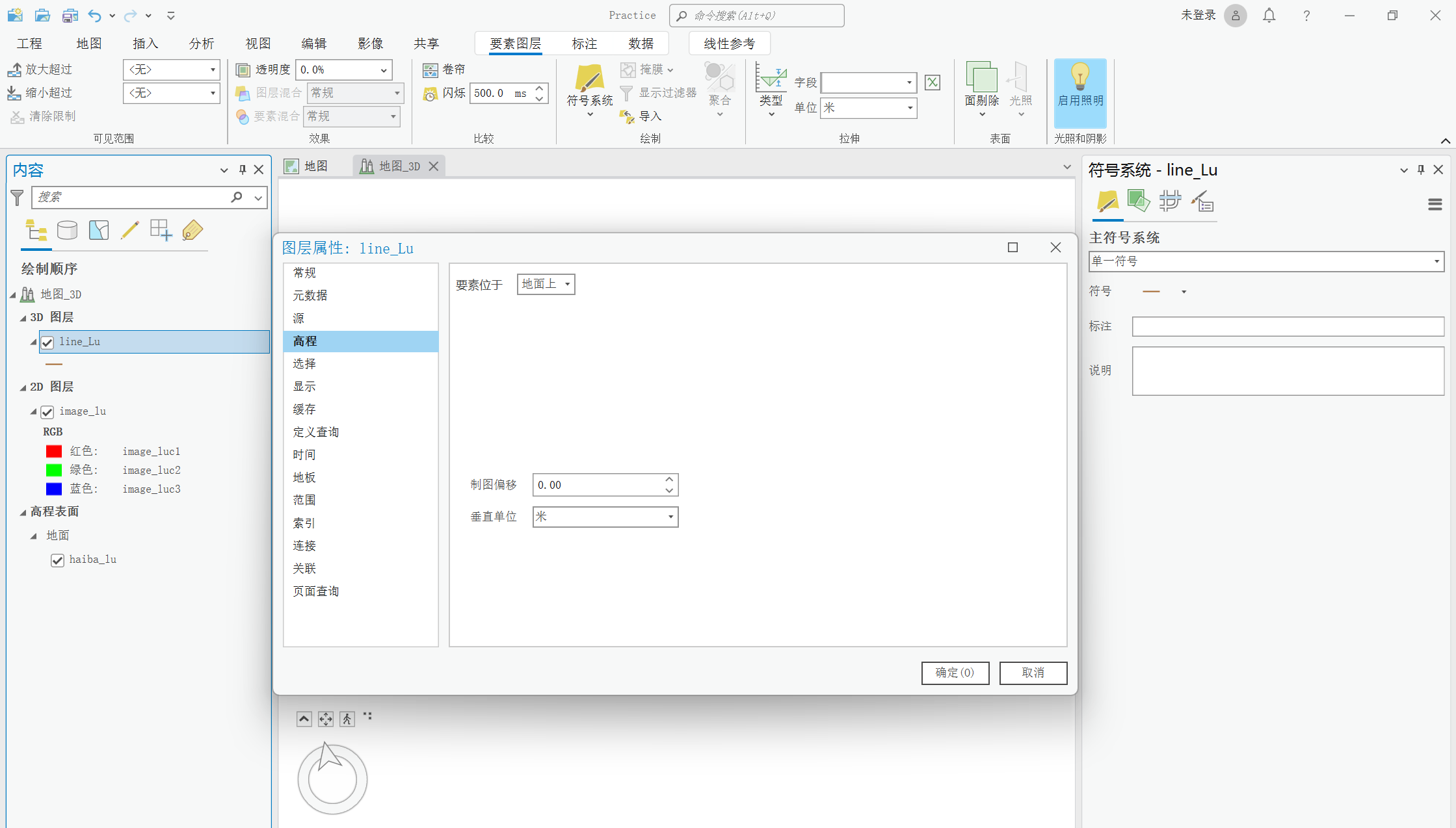

接下来，更改栅格范围线的属性，在图层属性中选择高程，将要素位于选择“地面上”。

点击“要素图层”，选择“类型”按钮，选择“绝对高度”，拉伸即可便可得到一个基座。

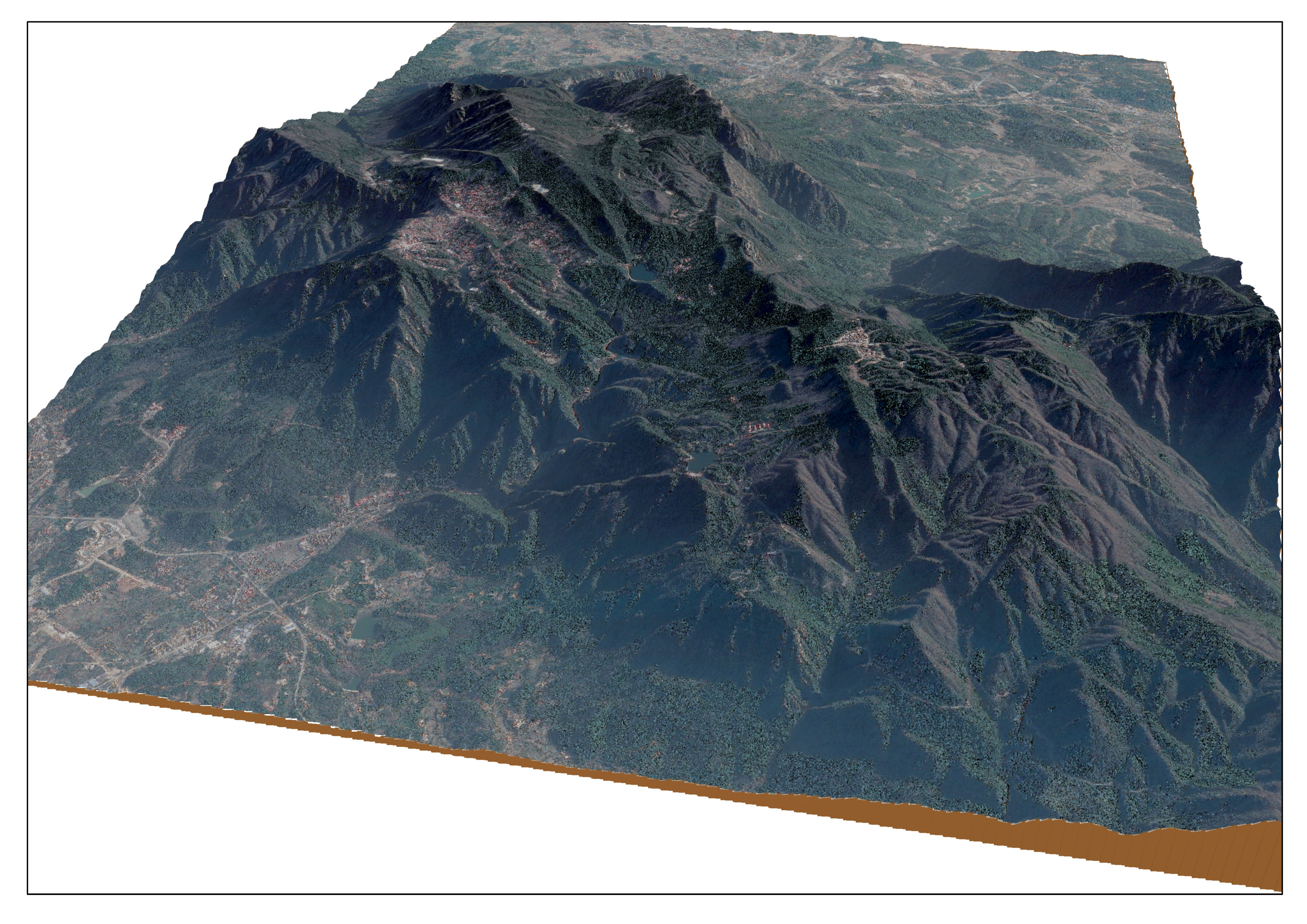

来看看最终的结果：

（4）地图导出

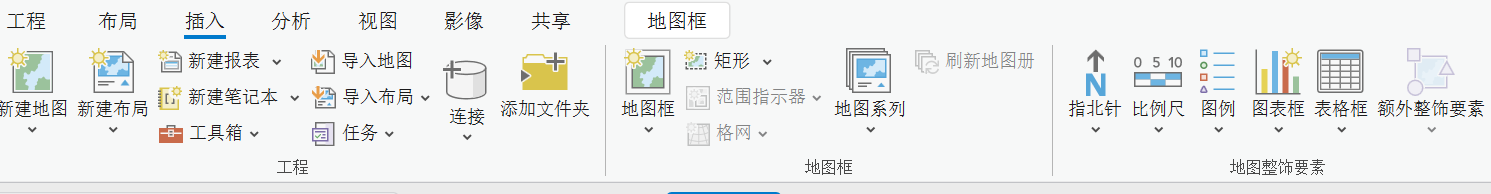

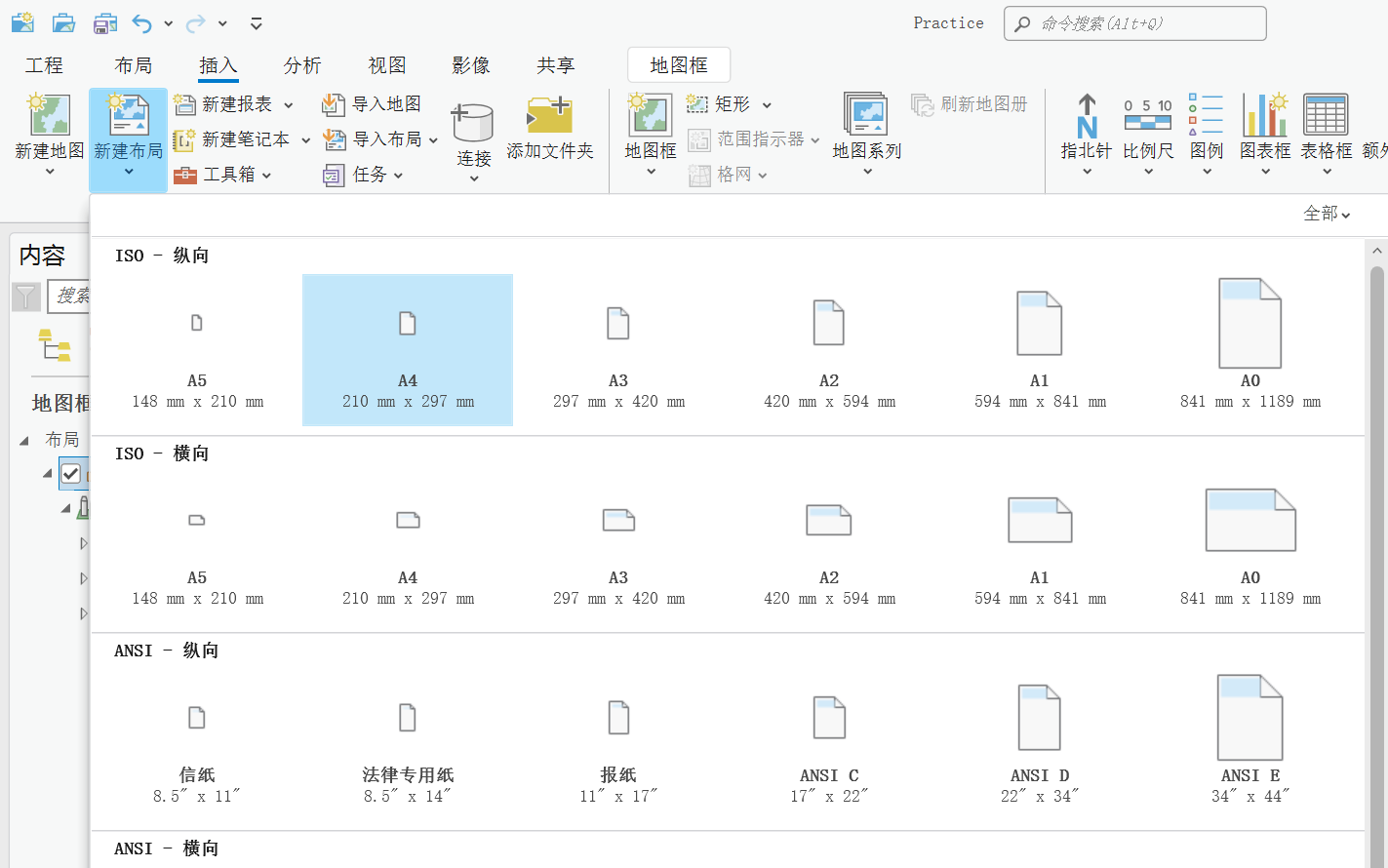

点击插入，选择“新建布局”，选择合适的纸张尺寸。

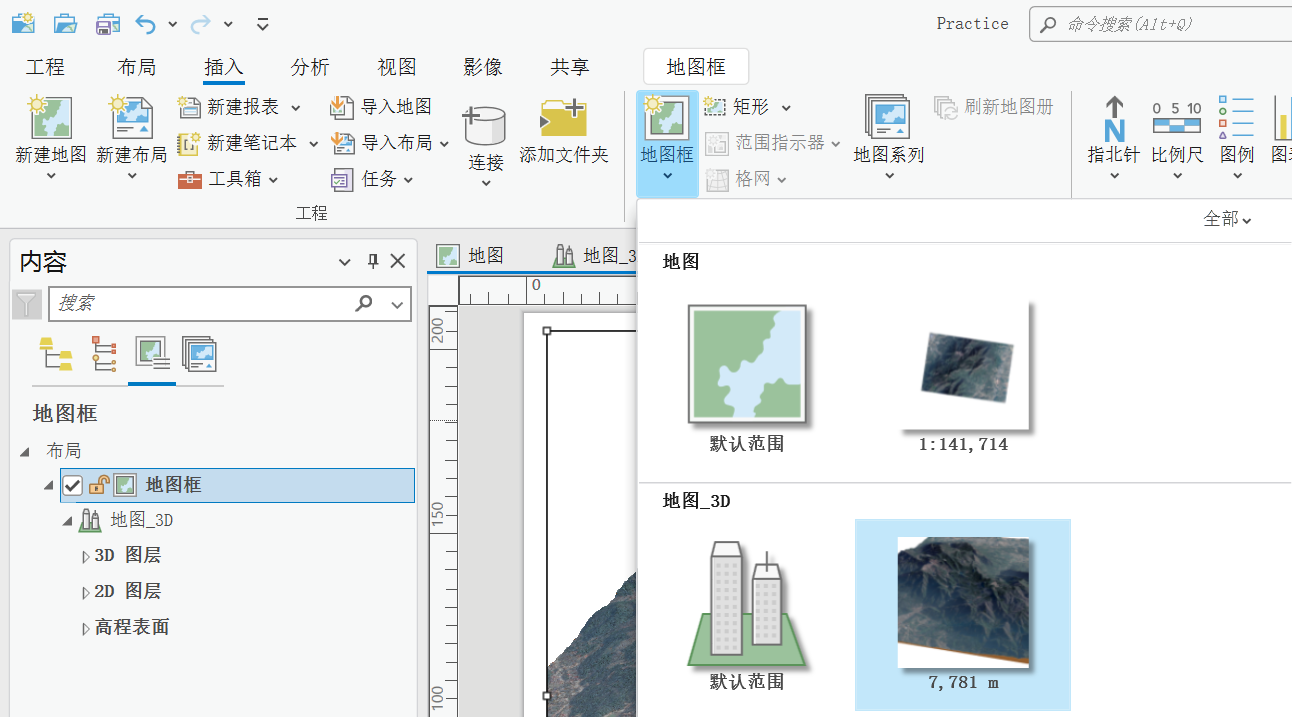

再点击地图框，选择地图_3D里面，插入我们调整好的角度，合理调整边界。

大家也可以在“插入”中选择比例尺、指北针等，让整个图变得更加美观。

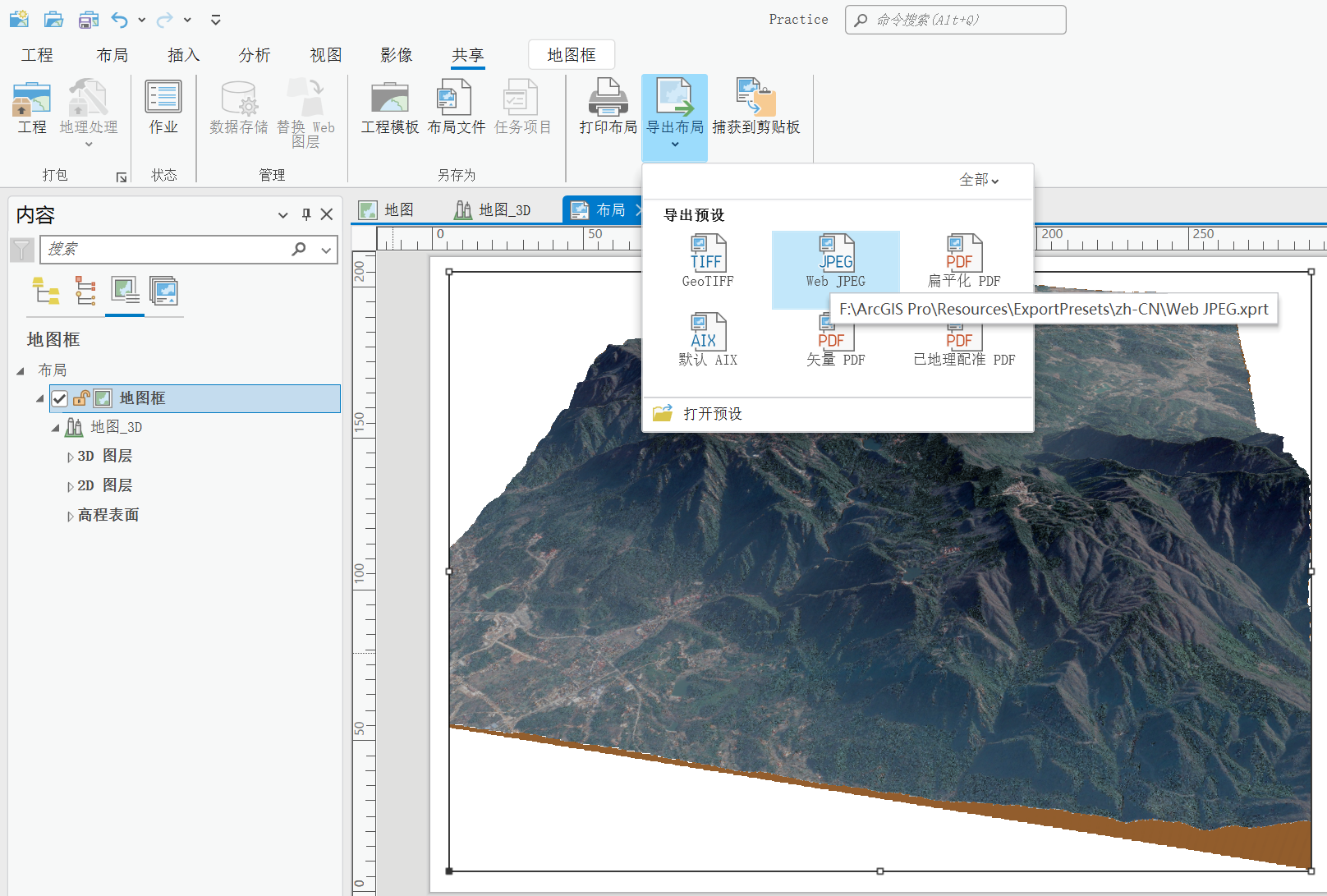

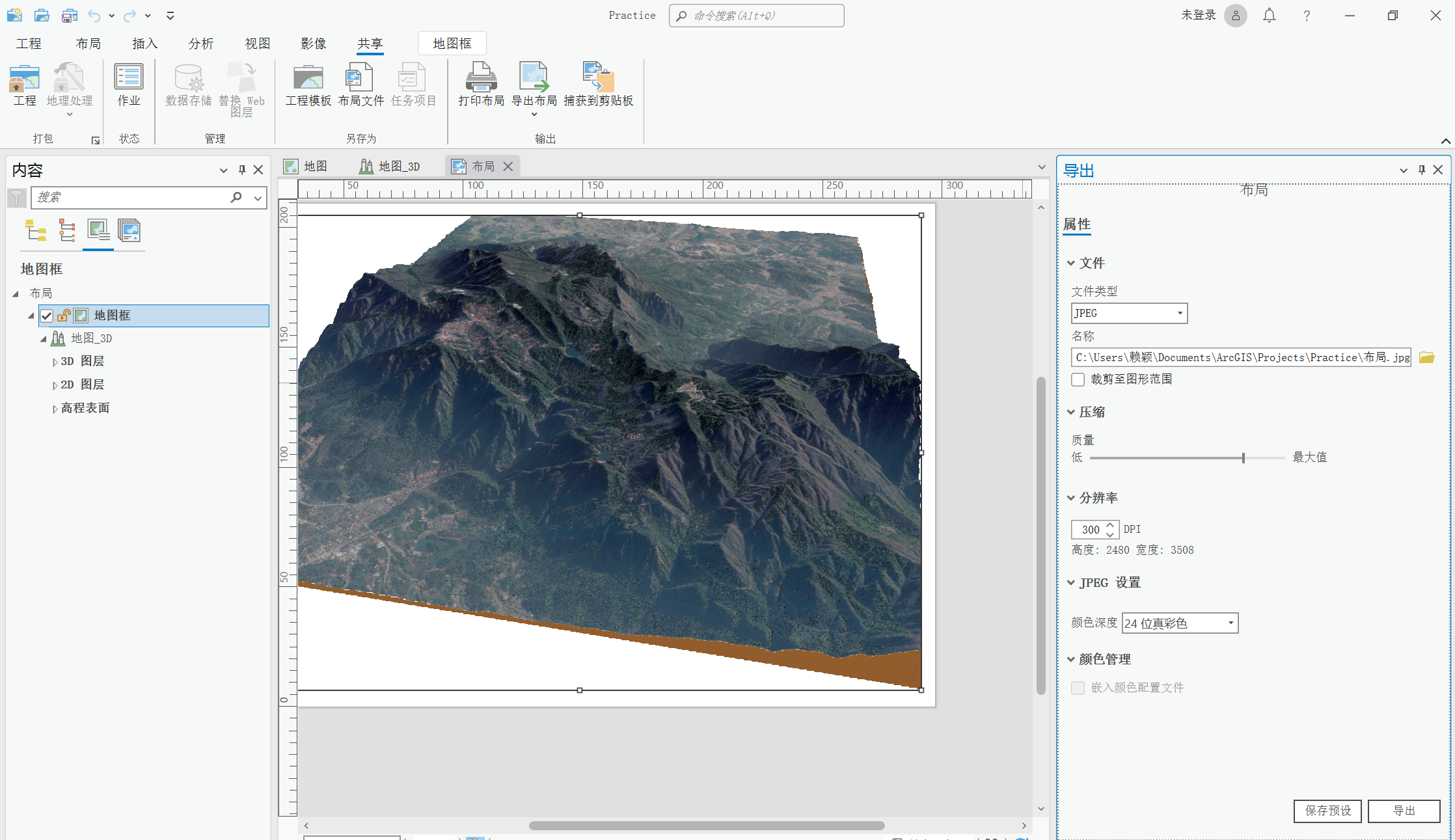

我这里偷下懒，懒得加这么多东西了。接下来选择“共享”，点击“导出布局”，并且在右侧弹出的设置导出的路径以及相关的参数，便可以导出我们的图片。

一起来看看最终的结果：

各位朋友可以在我的基础上进行优化，使其变得更加美观！

好了，今天的学习内容到此结束，有任何问题和建议欢迎评论区留言哦！创作不易，记得给小编点个赞阿！
