VRRP 实验
VRRP 实验

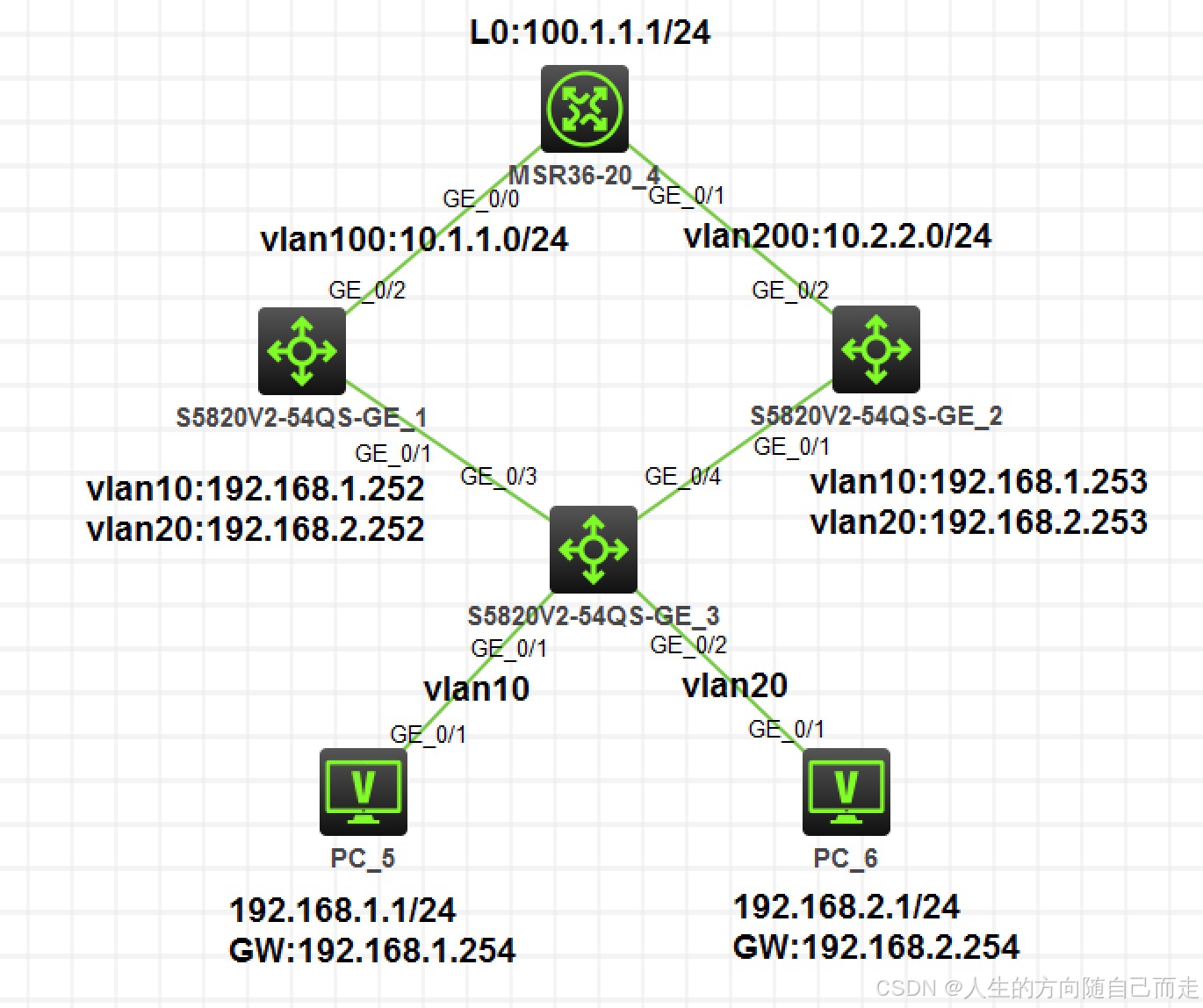

实验拓扑
图 1-1
注：如无特别说明，描述中的 R1 或 SW1 对应拓扑中设备名称末尾数字为 1 的设备，R2 或 SW2 对应拓扑中设备名称末尾数字为 2 的设备，以此类推；另外，同一网段中，IP 地址的主机位为其设备编号，如 R3 的 g0/0 接口若在 192.168.1.0/24 网段，则其 IP 地址为 192.168.1.3/24，以此类推
实验需求
- 按照图示配置 IP 地址和网关
- 在 SW1，SW2，SW3 上创建 Vlan10 和 Vlan20，对应 IP 网段如图，交换机之间链路允许所有 VLAN 通过
- 在 SW1 和 SW2 上配置 VRRP，要求 SW1 成为 Vlan10 的主网关，SW2 成为 Vlan20 的主网关；SW1 和 SW2 互为备份
- SW1 和 SW2 对上行接口进行监视，如上行接口故障，会触发 VRRP 角色切换
实验解法
- 配置 IP 地址部分略
- 配置 Vlan 和 Trunk 部分略
- 在 SW1 和 SW2 上配置 VRRP，要求 SW1 成为 Vlan10 的主网关，SW2 成为 Vlan20 的主网关；SW1 和 SW2 互为备份
分析：根据需求，SW1 和 SW2 分别在 Vlan10 和 Vlan20 的三层接口中配置 VRRP
根据图中 PC 配置的网关得知，Vlan10 中的虚拟网关地址为 192.168.1.254/24，Vlan20 中的虚拟网关地址为 192.168.2.254/24
根据需求，SW1 成为 Vlan10 的主网关，需要把 SW1 在 Vlan10 中的 VRRP 优先级修改到大于100，另外要让 SW2 成为 Vlan20 的主网关，需要把 SW2 在 Vlan20 中的 VRRP 优先级修改到大于100
步骤 1：在 SW1 的 Vlan10 上配置 VRRP，虚拟 IP 地址为 192.168.1.254/24，优先级为 120，在 Vlan20 上配置 VRRP，虚拟 IP 地址为 192.168.2.254/24，优先级不修改，保持默认值 100
[SW1-Vlan-interface10]vrrp vrid 10 virtual-ip 192.168.1.254
[SW1-Vlan-interface10]vrrp vrid 10 priority 120
[SW1-Vlan-interface20]vrrp vrid 20 virtual-ip 192.168.2.254
步骤 2：在 SW1 的 Vlan10 上配置 VRRP，虚拟 IP 地址为 192.168.1.254/24，优先级不修改，保持默认值 100，在 Vlan20 上配置 VRRP，虚拟 IP 地址为 192.168.2.254/24，优先级为 120
[SW2-Vlan-interface10]vrrp vrid 10 virtual-ip 192.168.1.254
[SW2-Vlan-interface20]vrrp vrid 20 virtual-ip 192.168.2.254
[SW2-Vlan-interface20]vrrp vrid 20 priority 120
效果测试：在 SW1 和 SW2 上分别查看 VRRP，发现主备选举正常
[SW1]display vrrp
Interface VRID State Running Adver Auth Virtual
pri timer(cs) type IP
---------------------------------------------------------------------
Vlan10 10 Master 120 100 None 192.168.1.254
Vlan20 20 Backup 100 100 None 192.168.2.254
[SW2]display vrrp
Interface VRID State Running Adver Auth Virtual
pri timer(cs) type IP
---------------------------------------------------------------------
Vlan10 10 Backup 100 100 None 192.168.1.254
Vlan20 20 Master 120 100 None 192.168.2.254
- SW1 和 SW2 对上行接口进行监视，如上行接口故障，会触发 VRRP 角色切换
分析：正常情况下，设备接口故障不会触发 VRRP 角色切换，所以需要配置上行接口监视，来使接口故障后，自动降低本设备 VRRP 优先级来触发 VRRP 角色切换
上一步配置的主设备优先级为 120，备用设备是 100，所以接口监视需要至少降低 21 才能触发角色切换
步骤 1：在 SW1 上配置接口监视，监视上行接口 G1/0/2，并在 Vlan10 接口中调用，优先级降低 30
[SW1]track 1 interface g1/0/2
[SW1-Vlan-interface10]vrrp vrid 10 track 1 priority reduced 30
步骤 2：在 SW2 上配置接口监视，监视上行接口 G1/0/2，并在 Vlan20 接口中调用，优先级降低 30
[SW2]track 1 interface g1/0/2
[SW2-Vlan-interface20]vrrp vrid 20 track 1 priority reduced 30
效果测试：在 SW1 上关闭 G1/0/2 口，发现 SW1 在 Vlan10 的 VRRP 优先级降低到 90，且已经切换为备份网关
[SW1-GigabitEthernet1/0/2]shutdown
[SW1]display vrrp
Interface VRID State Running Adver Auth Virtual
pri timer(cs) type IP
---------------------------------------------------------------------
Vlan10 10 Backup 90 100 None 192.168.1.254
Vlan20 20 Backup 100 100 None 192.168.2.254
