LLC--开关损耗及软开关
一、开关管损耗来源
1.导通损耗
MOS管在导通时,会产生一个沟道,比如N沟道MOS管在导通时产生的沟道是由N型载流子去形成的沟道,该沟道会有一个(DS之间会有一个导通电阻),
,I就是流过管子的电流,P就是导通损耗。
2.开关损耗
MOS管在开通和关断时都会有损耗,P=U×I。
3.反向恢复损耗
MOS管有一个寄生二极管(体二极管),该体二极管是由MOS管内部的PN结形成的,因为PN结都会有一个空间电荷区,在正向导通和反向截止的来回切换中,会对这个空间电荷区进行充放电,从而产生损耗。
二、开关损耗详情(BUCK电路为例)

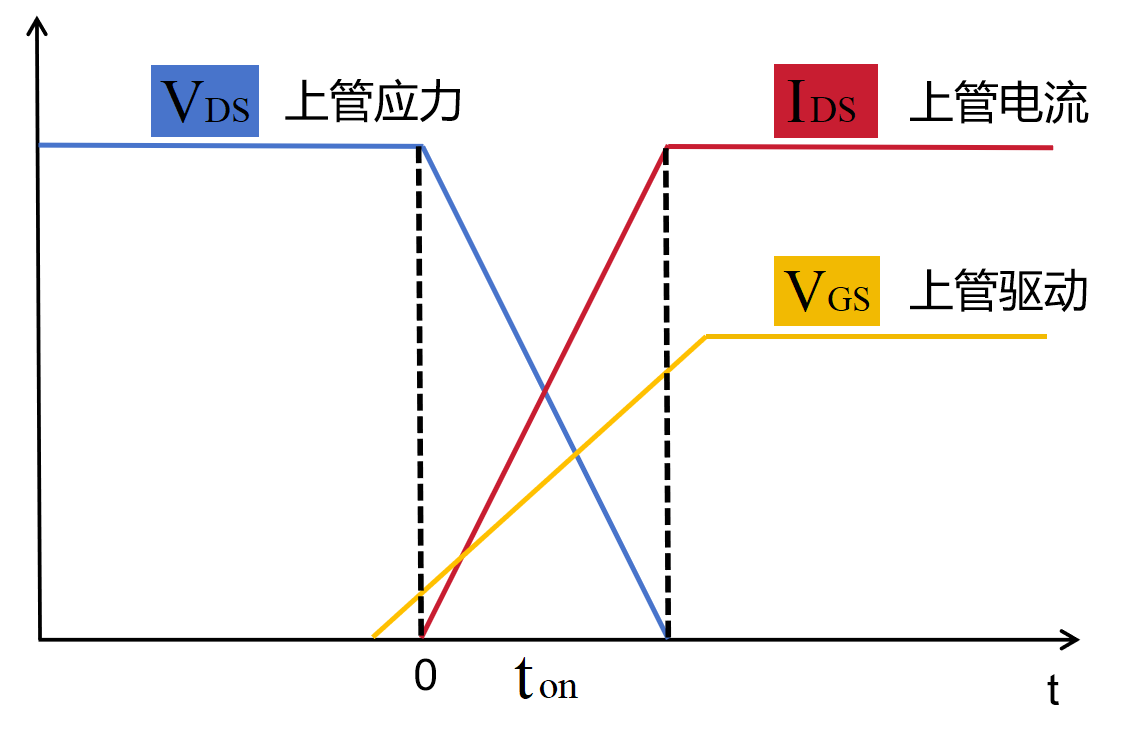

1.开通损耗
上管MOS管开通的过程中(模拟电路不会存在电压跳变的过程),电压从0到高一定是一个缓慢的过程。MOS导通前一定是0;当
(MOS管导通电压)时MOS管导通,
开始逐渐下降,
逐渐上升,这个时间记为
,这个时候会产生开通损耗;MOS管关断的时候,MOS管两端是有电压的(应力);导通之后,MOS管两端是没有电压的。即MOS关断时应力=
,导通时电流是
。
由公式P=U×I推导出

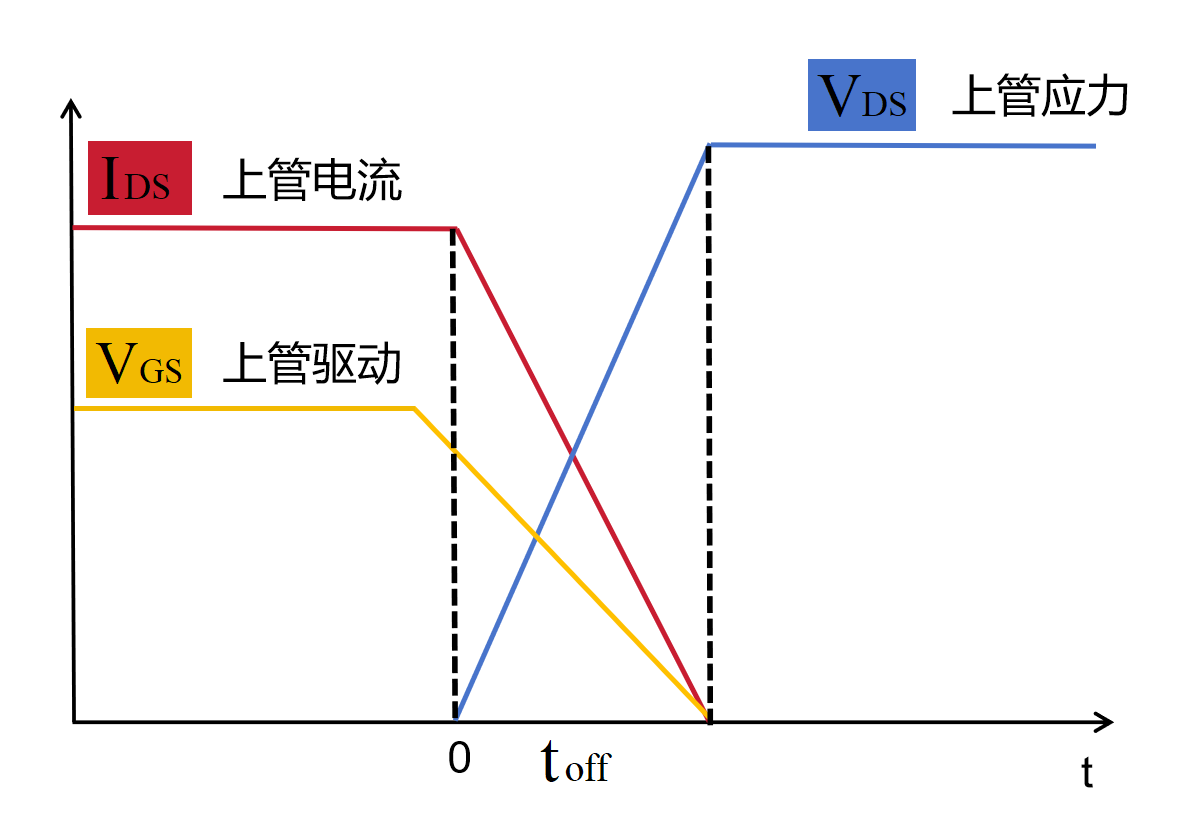

2.关断损耗
当MOS管关断的时候,驱动从高电平到低电平,在高电平的时候有电流流过,低电平的时候没有电流流过。当驱动为高电平时,MOS管没有,也没有应力;当驱动为低电平时,有
也有应力。当MOS管关断过程中(
往
下降的过程),应力逐渐上升,电流逐渐下降。
由公式P=U×I推导出
三、ZCS与ZVS
1.软开关:开关损耗等于0,即,首先t不可能=0,驱动上升速度可以加快,但上升的时间是不可能变为零的,因为有一个寄生电容,MOS管导通相当于给寄生电容充电。
2.零电压导通(ZVS):让为0,应该开通之前就让电压先跌到0,然后再开通,这时电流上升的过程与电压下降的过程没有交点,在
的过程中
=0,
=0。从而实现软开关。
3.零电流关断(ZCS):让为0,应该关断之前就让电流先到0,然后再关断,这时电流下降的过程与电压上升的过程没有交点,在
的过程中
=0,
=0。从而实现软开关。
四、BUCK电路中软开关的应用

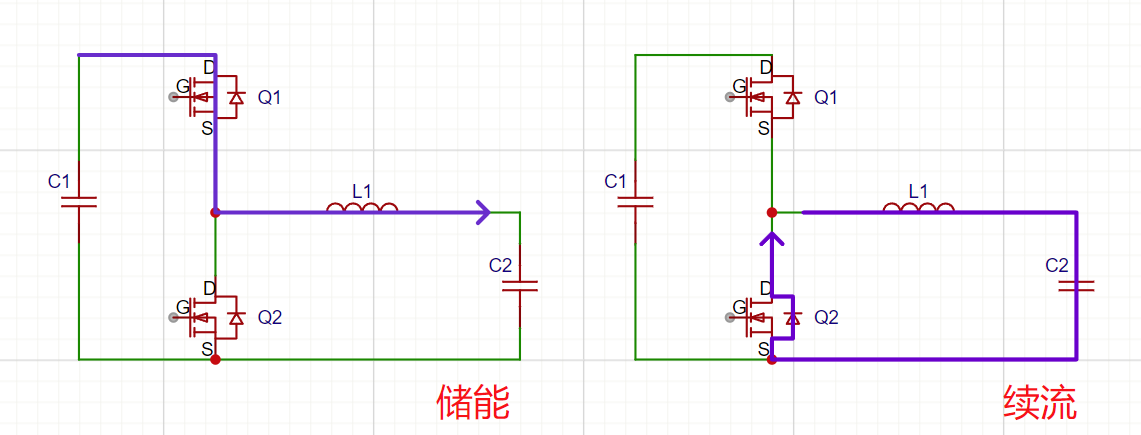

1.BUCK的基本原理
左图为上管发波,电感储能的过程;右图上管关断,不管下管发不发波,电感的电流都会通过下管的体二极管续流。

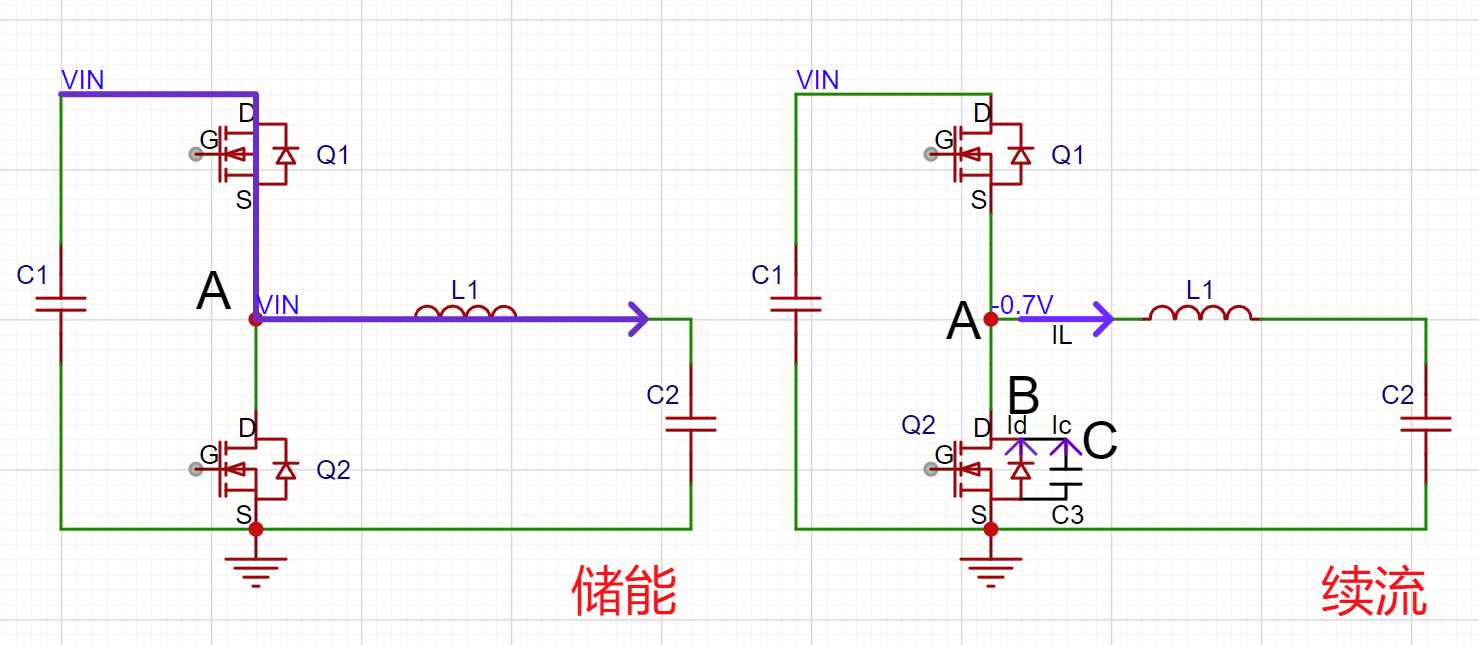

2.上管关断的详细过程
在电感储能过程中,A点电压是VIN;上管关断,通过Q2的体二极管进行续流,假设地为零,二极管压降为0.7V,则稳定状态时A、B、C点都是-0.7V。因为上管电流也是逐渐减到0的,在下管开始续流的时候上管也是有电流的,则,电感电流在储能续流的过程中不改变,会从C3抽取能量,Vc会一直减小到-0.7≈0,也就是下管的应力也减小到0,Ic也减小到0,上管电流也逐渐减到0,故最终状态
,且没有开通损耗,实现软开关。

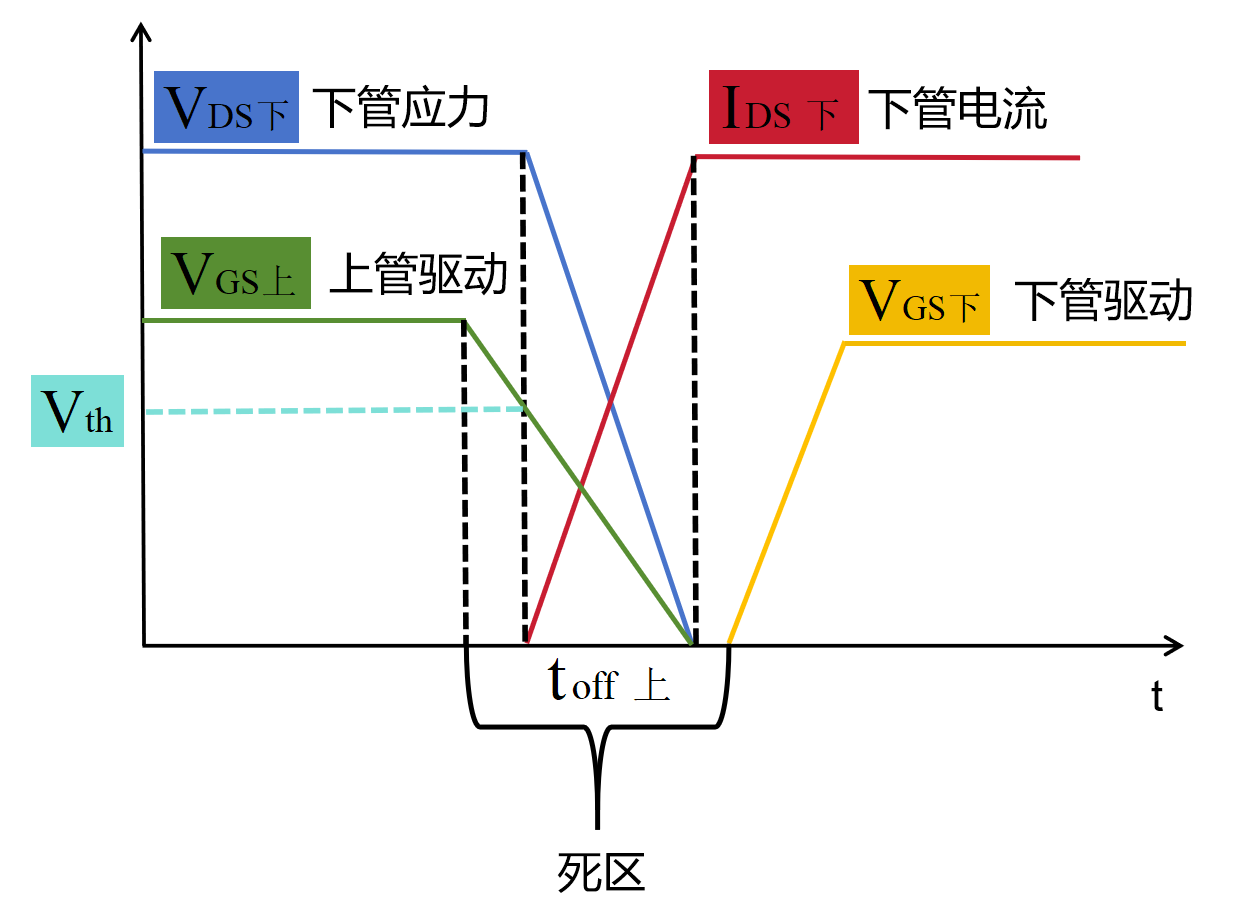

3.BUCK电路中下管的电压电流波形
当上管驱动电压从到
时,下管二极管开始续流,下管的
开始逐渐上升;下管电流上升过程中,下管应力逐渐减小;当下管应力小到0时
,下管电流趋于稳定;在下管电流趋于稳定后,下管发波导通。因为应力为零,
中
为0,则P等于0,实现零电压导通。
