[硬件电路-235]：双极型三极管、MOS场效应管、IGBT管异同比较

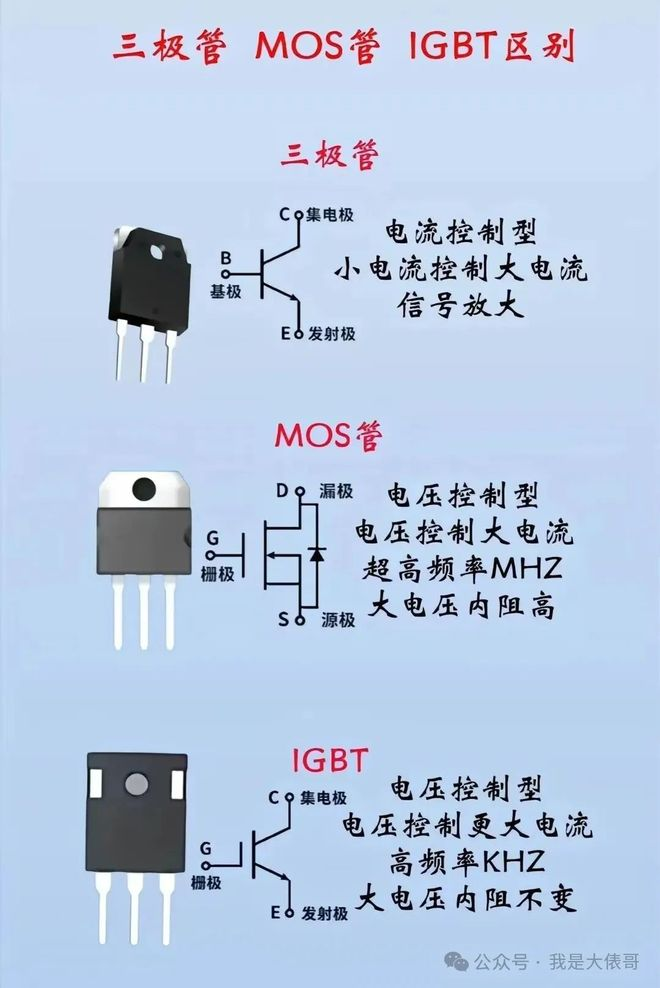

双极型三极管、MOS场效应管、IGBT管在工作原理、结构、特性及应用上存在显著差异，具体比较如下：
一、工作原理与结构
- 双极型三极管（BJT）
- 原理：电流控制器件，通过基极电流（Ib）控制集电极电流（Ic），实现信号放大或开关功能。
- 结构：由发射区、基区、集电区三个掺杂区域构成，形成两个PN结（发射结、集电结）。
- 类型：NPN型（电子导电为主）和PNP型（空穴导电为主）。
- MOS场效应管（MOSFET）
- 原理：电压控制器件，通过栅极电压（Vgs）控制源漏极间导电沟道的形成，实现电流调节。
- 结构：由栅极（G）、源极（S）、漏极（D）构成，栅极与衬底间有绝缘层（SiO₂）。
- 类型：
- 增强型：需Vgs>阈值电压（Vth）才能形成沟道。
- 耗尽型：Vgs=0时已存在沟道，需反向电压耗尽沟道。
- N沟道/P沟道：根据沟道载流子类型区分。
- IGBT管（绝缘栅双极型晶体管）
- 原理：结合BJT和MOSFET的优点，通过栅极电压控制内部MOSFET导通，进而驱动双极型晶体管实现大电流通断。

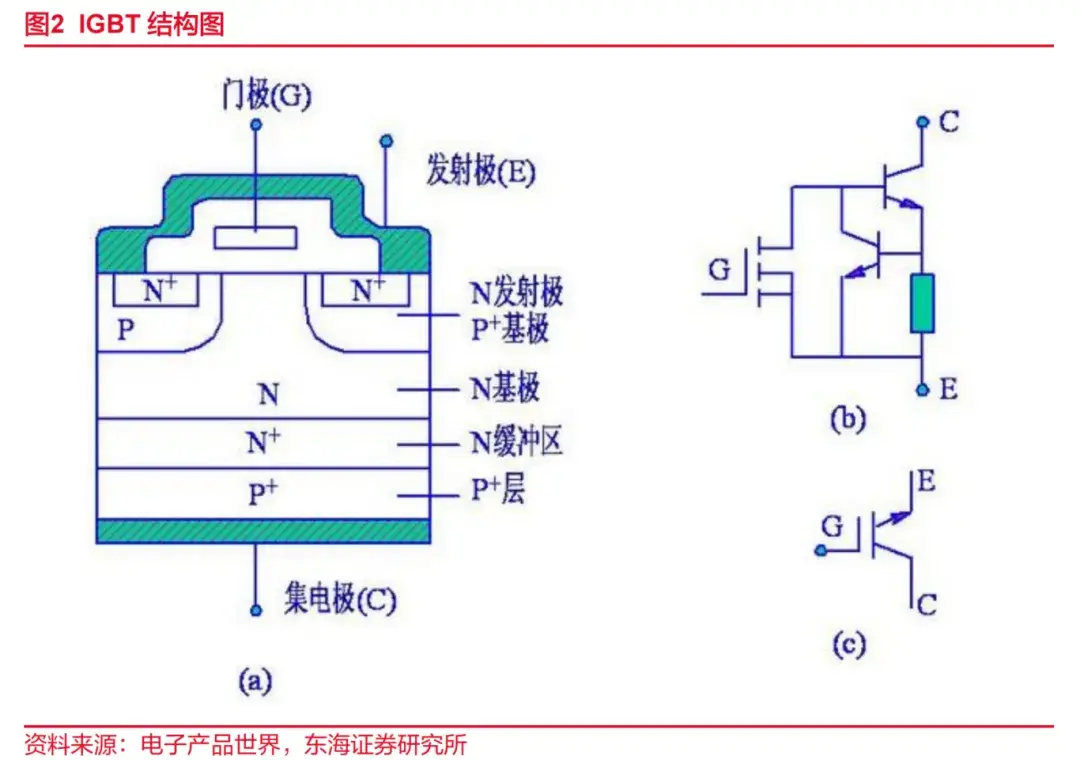

- 结构：由输入端的MOSFET和输出端的PNP晶体管复合而成，形成四层结构（P-N-P-N）。
- 类型：NPT型（非穿通型）和PT型（穿通型），主要区别在于耐压设计。
二、核心特性对比
| 特性 | 双极型三极管（BJT） | MOS场效应管（MOSFET） | IGBT管 |
|---|---|---|---|
| 控制方式 | 电流控制（Ib→Ic） | 电压控制（Vgs→Ids） | 电压控制（栅极电压驱动内部MOSFET） |
| 输入阻抗 | 低（kΩ级） | 极高（MΩ至GΩ级） | 高（类似MOSFET） |
| 开关速度 | 慢（μs级） | 快（ns级） | 中等（介于BJT和MOSFET之间） |
| 导通压降 | 低（饱和压降Vce(sat)≈0.2-0.7V） | 高（Rds(on)×Ids） | 低（电导调制效应降低导通损耗） |
| 耐压能力 | 中等（<1kV） | 高（可达数千伏） | 极高（>6kV）,用于高压电力电子 |
| 电流容量 | 中等（A级） | 中等（A级） | 极高（kA级）,用于大电流电力电子 |
| 温度特性 | 负温度系数（并联易热失控） | 正温度系数（并联稳定） | 正温度系数（并联稳定） |
| 二次击穿 | 易发生 | 不易发生 | 依赖设计（部分型号可能发生） |
| 驱动功率 | 高（需持续基极电流） | 低（仅需充电电流） | 低（类似MOSFET） |
| 成本 | 低 | 中等 | 高 |
三、应用场景
- 双极型三极管（BJT）
- 模拟电路：低频放大器、音频放大器、电压调节器。
- 开关电路：低速开关、逻辑电路（如TTL门电路）。
- 功率应用：中小功率电机驱动、电源开关（成本敏感场景）。
- MOS场效应管（MOSFET）
- 高频电路：射频放大器、开关电源（如DC-DC转换器）。
- 数字电路：CMOS逻辑门、微处理器内存单元。
- 功率电子：高频逆变器、电动汽车电机驱动（中低电压场景）。
- IGBT管
- 高功率应用：工业电机驱动、变频器、电焊机。
- 新能源领域：光伏逆变器、风力发电变流器。
- 轨道交通：牵引逆变器、有源滤波器。
四、选型建议
- 低频、低成本、小功率：选BJT（如2N2222、TIP31）。
- 高频、低功耗、小信号：选MOSFET（如2N7002、IRF540）。
- 高电压、大电流、高频：选IGBT（如IGBT模块FF600R12ME4）。
- 特殊需求：
- 需要并联均流：选MOSFET或IGBT（正温度系数）。
- 需要高输入阻抗：选MOSFET。
- 需要低成本开关：选BJT（但需考虑散热）。
