TDengine IDMP 基本功能——数据可视化（1. 趋势图）
趋势图

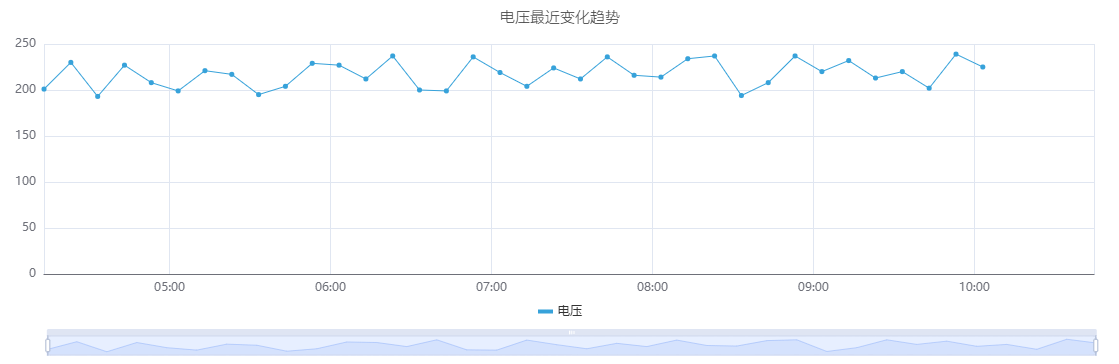

趋势图是用折线将各个数据点标志连接起来的图表，用于展现数据的变化趋势，尤其适合于时序数据的趋势分析。
配置项
图形配置
样式

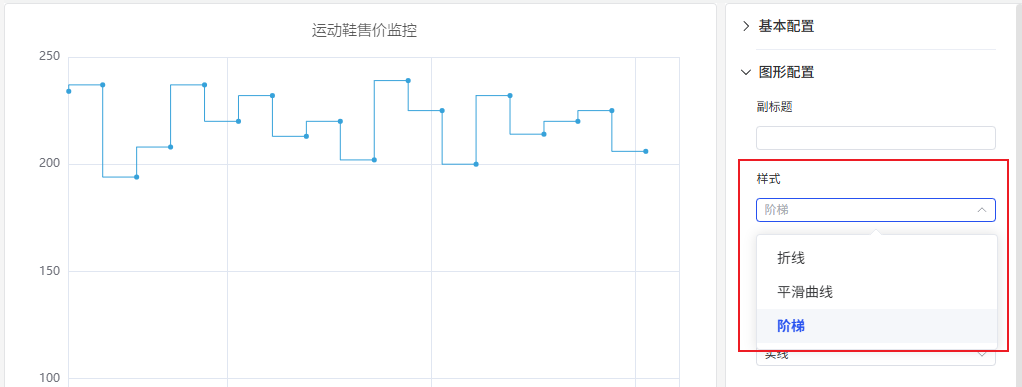

折线的样式，支持折线、平滑曲线、阶梯 等折线样式。其中阶梯线图适合数据变化具有阶段性、非连续性的业务场景，比如监测价格变化。
线条样式

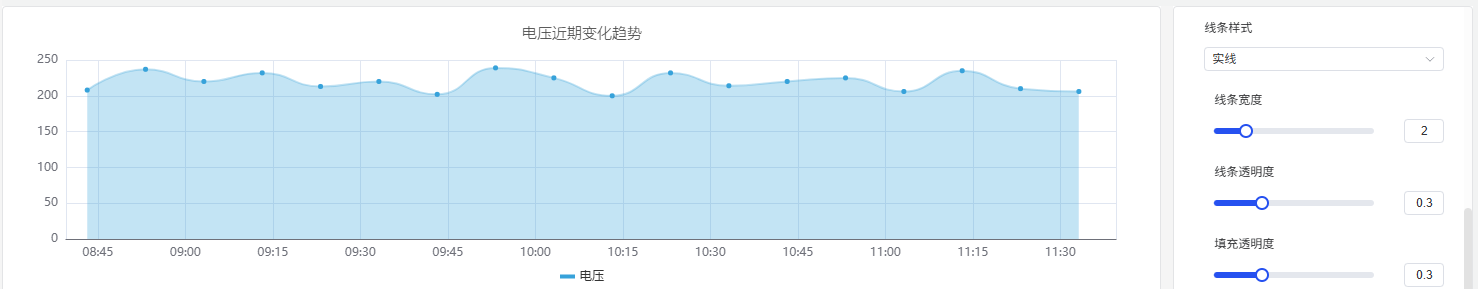

如下图，可以调整趋势图的线条样式、线条宽度、透明度和填充。其中线条样式支持实线、虚线和点线，默认为实线。累积量的变化趋势适合使用填充，通过填充区域更能反映累积效果。
数据堆叠

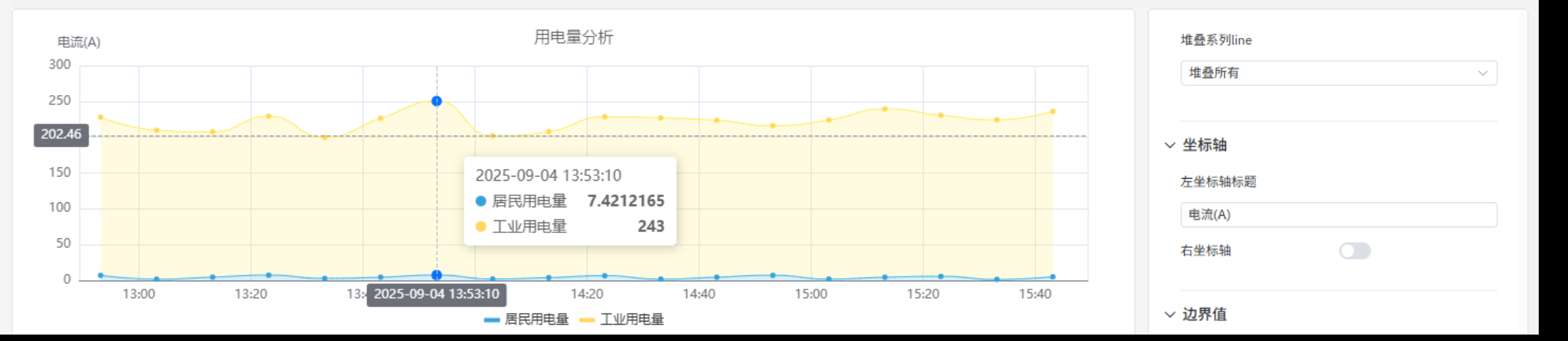

多系列指标时，可以堆叠数据来分析一些累加量 (此时开启线条样式里的填充，效果更加)，如下例中对用电量的分析，有两个系列值，分别是居民用电量和工业用电量，开启堆叠后可以观察到总用电的变化趋势。
标签

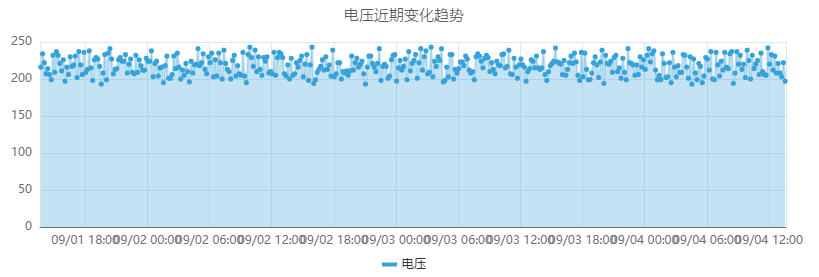

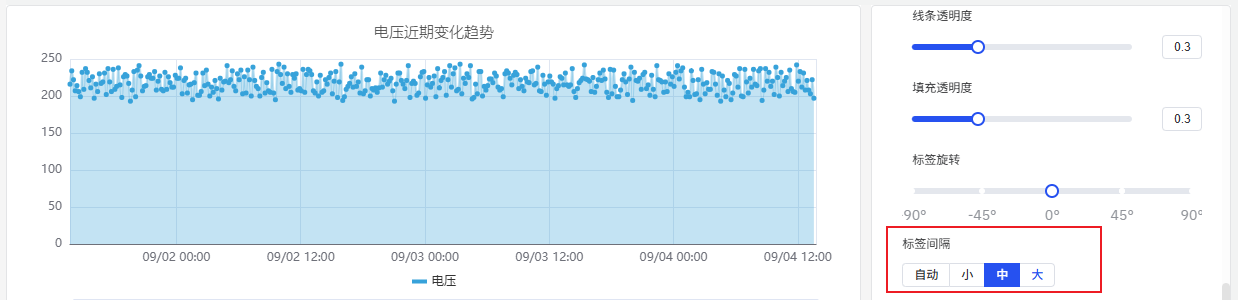

如下图所示，如果标签过于密集相互重叠则有碍观感，此时可以通过标签旋转或标签间隔来解决这类问题。

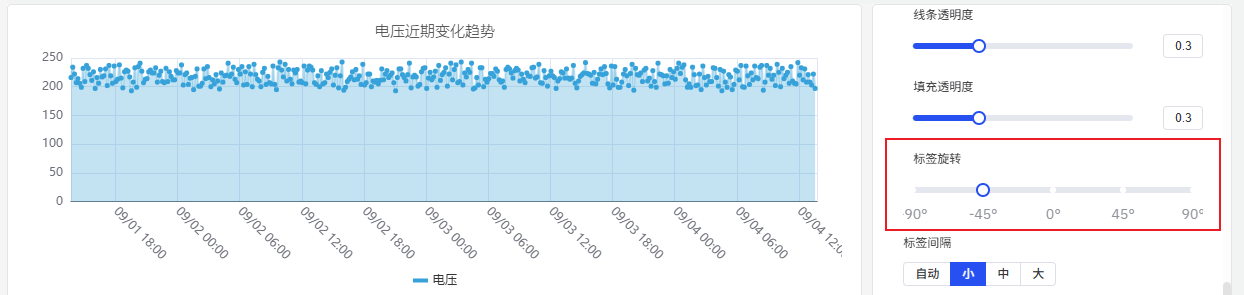

- 配置标签旋转角度，避免标签重叠
- 调整标签间隔，降低标签密度
坐标轴

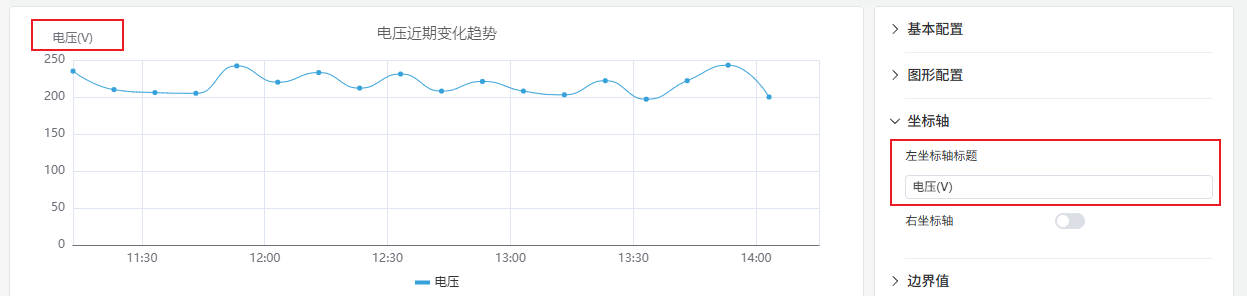

坐标轴可配置显示坐标轴名称及其计量单位

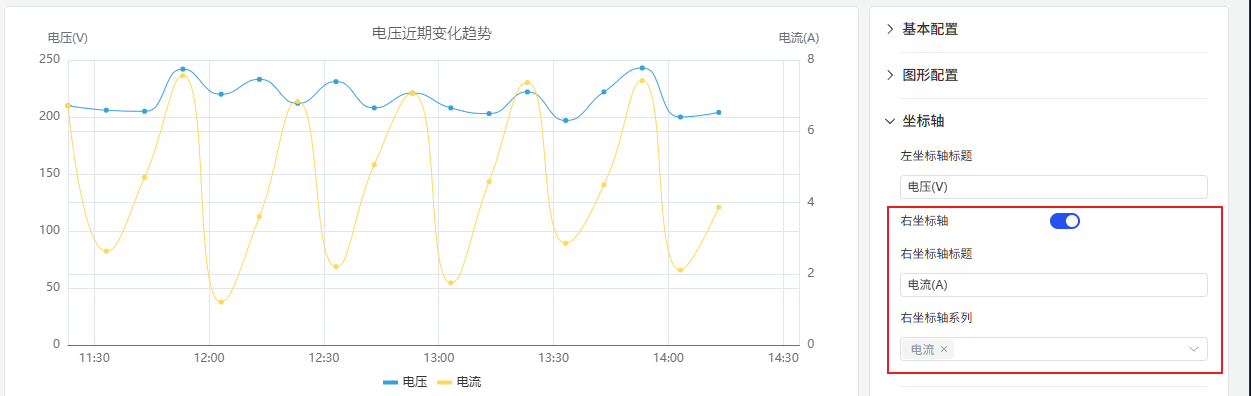

在一个图中显示两个指标，如果两个指标的量程具有数量级的差别，会影响其中一个指标的分析效果，如下图所示，当加入电压和电流两个指标，由于电流指标值过小，则无法观测出电流的明显变化趋势。
此时可以启用右坐标轴，使用双 Y 轴模式来显示指标。
边界值

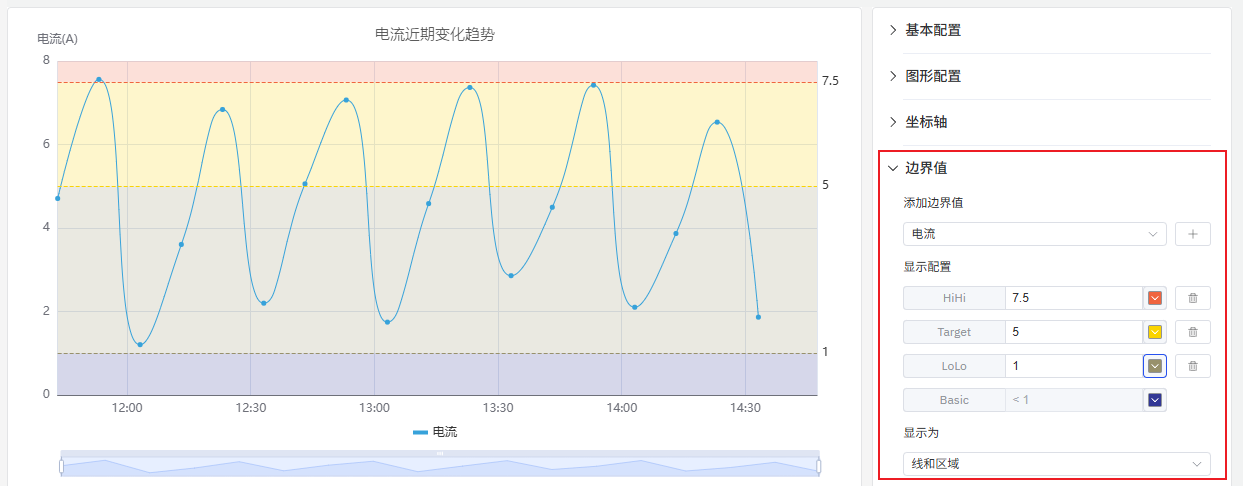

可以配置边界值，将指标中的安全区域和警戒区域标识出来，更利于分析和观察。
图例
可开启在图例中显示最大值、最小值等统计值。
配置项增强 roadmap
为了持续提升您的使用体验，我们将在后续的产品更新中，不断增加实用配置，让您能够享受到更丰富、更贴心的分析功能。
| 项目 | 说明 |
|---|---|
| 坐标轴比例 | 坐标轴可以设置指数级别，可以线性观察指数增长的指标 |
| 坐标轴单位 | 选择显示单位，以便统一单位来显示指标，比如使用“毫安”来显示电流 |
| 最大值/最小值 | 设置坐标轴显示的最大值和最小值 |
| 指标配色方案 | 目前每个指标的颜色是固定的；后续可提供配色方案，由您决定用什么颜色显示 |
| 图例位置 | 目前图例固定显示在图的正下方，后续可配置显示位置 |
