在计算机视觉领域，图像拼接技术是实现全景图生成、监控画面拼接、遥感图像合成的核心基础。它通过找到多张重叠图像的共性特征，将其统一到同一坐标系下，最终合成一幅视野更广阔的完整图像。本文将基于 OpenCV，从特征检测→特征匹配→透视变换→图像融合四个关键步骤，手把手教你实现双图拼接，代码可直接运行！

一、前期准备：环境与核心函数定义

首先确保已安装opencv-python和numpy库（若未安装，执行pip install opencv-python numpy）。
我们先定义两个高频使用的工具函数：图像显示函数和特征检测函数，为后续步骤复用。

1. 图像显示函数（cv_show）

简化 OpenCV 的图像显示流程，避免重复写imshow和waitKey：

import cv2
import numpy as np
import sysdef cv_show(name, img):"""自定义图像显示函数:param name: 窗口名称:param img: 待显示图像"""cv2.imshow(name, img)cv2.waitKey(0)  # 按任意键关闭窗口cv2.destroyWindow(name)  # 释放窗口资源，避免内存占用

2. 特征检测与描述符提取函数（detectAndDescribe）

使用SIFT 算法（尺度不变特征变换）提取图像的关键点和描述符 ——SIFT 能在尺度、旋转、光照变化下保持特征稳定性，是图像匹配的经典选择：

def detectAndDescribe(image):"""提取图像的SIFT特征点和描述符:param image: 输入彩色图像（BGR格式）:return: kps（关键点对象列表）、kps_float（关键点坐标数组）、des（描述符数组）"""# 1. 转为灰度图（特征检测无需颜色信息，减少计算量）gray = cv2.cvtColor(image, cv2.COLOR_BGR2GRAY)# 2. 创建SIFT对象（OpenCV 4.x需注意：SIFT在contrib库中，需确保安装opencv-contrib-python）sift = cv2.SIFT_create()# 3. 检测关键点并计算描述符（mask=None表示对全图检测）# kps：关键点对象列表（包含位置、尺度、方向等信息）# des：描述符数组（shape=(关键点数量, 128)，每个关键点用128维向量描述）(kps, des) = sift.detectAndCompute(gray, None)# 4. 将关键点坐标转为NumPy数组（方便后续计算）# kp.pt 是关键点的(x, y)坐标（浮点数）kps_float = np.float32([kp.pt for kp in kps])return (kps, kps_float, des)

二、步骤拆解：从图像读取到全景融合

以两张有重叠区域的图像（1.jpg和2.jpg）为例，完整实现拼接流程。

步骤 1：读取待拼接图像

首先读取两张图像，查看原始效果（需确保图像路径正确，建议将图像与代码放在同一目录）：

# 读取两张待拼接图像
imageA = cv2.imread('1.jpg')  # 左侧图像（作为拼接基准）
imageB = cv2.imread('2.jpg')  # 右侧图像（需变换到左侧图像坐标系）# 显示原始图像，确认读取成功
cv_show('Original Image A', imageA)
cv_show('Original Image B', imageB)

注意：若图像尺寸过大，可先缩放（如imageA = cv2.resize(imageA, (0,0), fx=0.5, fy=0.5)），减少后续计算耗时。

步骤 2：提取两张图像的 SIFT 特征

调用detectAndDescribe函数，分别获取两张图像的关键点和描述符：

# 提取图像A的特征
(kpsA, kps_floatA, desA) = detectAndDescribe(imageA)
# 提取图像B的特征
(kpsB, kps_floatB, desB) = detectAndDescribe(imageB)# 打印特征信息（可选，用于验证）
print(f"图像A关键点数量：{len(kpsA)}，描述符维度：{desA.shape}")
print(f"图像B关键点数量：{len(kpsB)}，描述符维度：{desB.shape}")

步骤 3：特征匹配与筛选（去除错误匹配）

特征描述符的作用是 “量化特征”，我们通过暴力匹配器（BFMatcher） 找到两张图像中相似的特征对，再通过 “_ratio 测试” 筛选出高质量匹配（去除错误匹配）。

3.1 暴力匹配与 Ratio 测试

# 1. 创建暴力匹配器（默认使用L2距离，适合SIFT等浮点型描述符）
matcher = cv2.BFMatcher()# 2. KNN匹配（K=2，为每个特征点找Top-2相似的匹配）
# 输入：desB（查询图像描述符）、desA（目标图像描述符）、k=2
rawMatches = matcher.knnMatch(desB, desA, 2)# 3. Ratio测试筛选高质量匹配（David Lowe提出，剔除错误匹配）
# 原理：若最佳匹配的距离远小于次佳匹配（如比值<0.65），则认为是正确匹配
good_matches = []  # 存储高质量匹配对（kNN匹配结果）
valid_matches = []  # 存储有效匹配的关键点索引（用于后续计算变换矩阵）for m in rawMatches:# 确保有2个匹配结果，且最佳匹配距离 < 0.65*次佳匹配距离if len(m) == 2 and m[0].distance < 0.65 * m[1].distance:good_matches.append(m)# 记录匹配对在两张图像中的关键点索引（trainIdx对应A，queryIdx对应B）valid_matches.append((m[0].trainIdx, m[0].queryIdx))# 打印匹配结果（验证筛选效果）

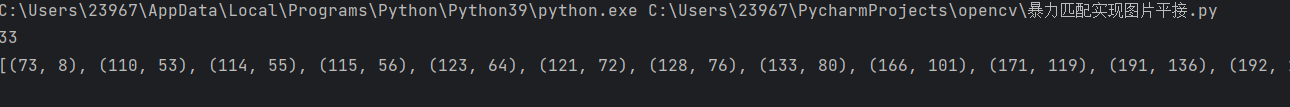

print(f"原始匹配对数：{len(rawMatches)}")
print(f"筛选后匹配对数：{len(good_matches)}")

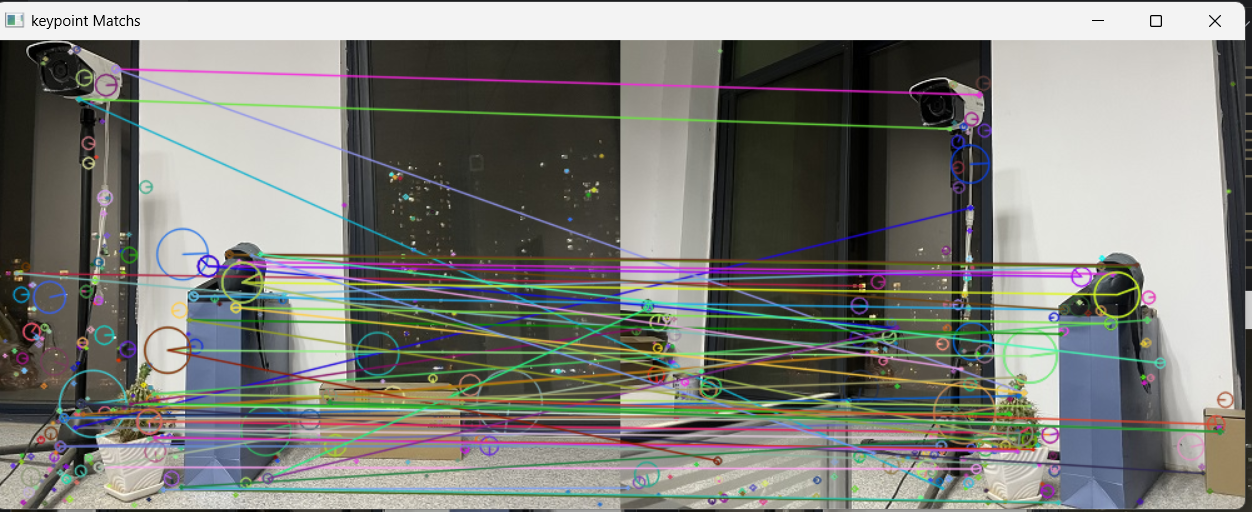

3.2 可视化匹配结果

通过drawMatchesKnn函数绘制匹配对，直观查看筛选效果：

# 绘制高质量匹配对（flags=DRAW_MATCHES_FLAGS_DRAW_RICH_KEYPOINTS：显示关键点大小和方向）
match_vis = cv2.drawMatchesKnn(img1=imageB, kp1=kpsB,  # 查询图像（B）及关键点img2=imageA, kp2=kpsA,  # 目标图像（A）及关键点matches1to2=good_matches,  # 筛选后的匹配对outImg=None, flags=cv2.DRAW_MATCHES_FLAGS_DRAW_RICH_KEYPOINTS
)# 显示匹配结果
cv_show('Good Keypoint Matches', match_vis)

步骤 4：计算透视变换矩阵（Homography）

透视变换矩阵（3x3）能将图像 B 的坐标系转换到图像 A 的坐标系，核心是通过cv2.findHomography函数计算（需至少 4 对有效匹配点）。

# 1. 验证有效匹配点数量（至少4个才能计算透视矩阵）
if len(valid_matches) > 4:# 2. 提取匹配对的关键点坐标# ptsA：图像A中与B匹配的关键点坐标（shape=(N, 2)）ptsA = np.float32([kps_floatA[i] for (i, _) in valid_matches])# ptsB：图像B中与A匹配的关键点坐标（shape=(N, 2)）ptsB = np.float32([kps_floatB[j] for (_, j) in valid_matches])# 3. 计算透视变换矩阵H和内点掩码mask# method=cv2.RANSAC：使用RANSAC算法剔除外点（错误匹配）# ransacReprojThreshold=10：重投影误差阈值（超过则视为外点）(H, mask) = cv2.findHomography(srcPoints=ptsB,  # 源点（图像B的关键点）dstPoints=ptsA,  # 目标点（图像A的关键点）method=cv2.RANSAC, ransacReprojThreshold=10)print("透视变换矩阵H：")print(H)  # 输出3x3矩阵，用于后续图像变换
else:# 匹配点不足，无法拼接print("错误：未找到4个以上有效匹配点，无法进行拼接！")sys.exit()  # 退出程序

透视矩阵 H 含义：通过H可将图像 B 的任意点(x,y)转换为图像 A 坐标系下的点(x',y')，公式为：

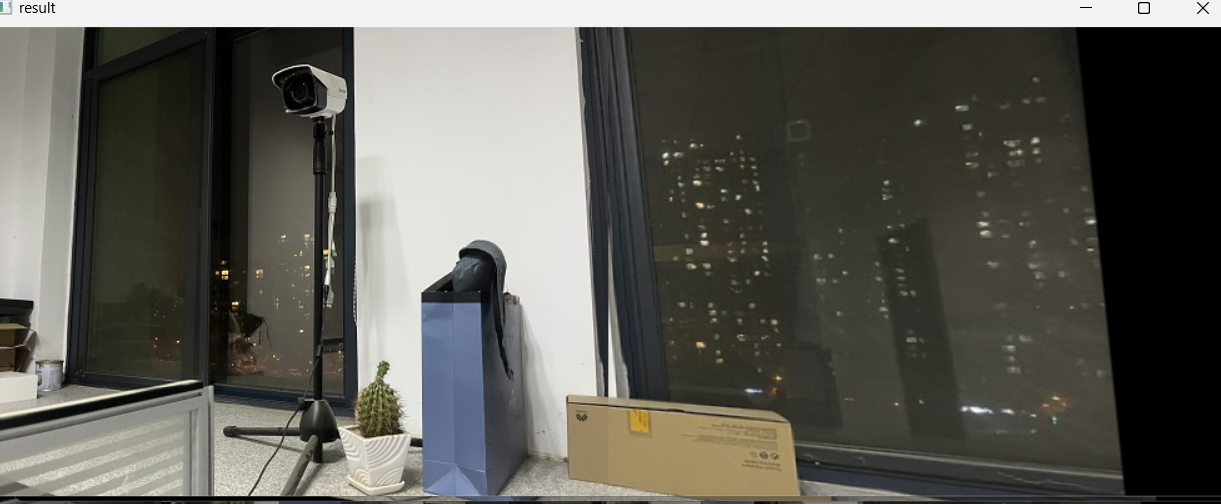

步骤 5：图像变换与融合

通过透视矩阵H将图像 B 变换到图像 A 的坐标系，再将两张图像合并，处理拼接缝隙。

5.1 透视变换图像 B

# 1. 计算变换后图像的尺寸（宽度=A宽+B宽，高度=A和B的最大高度，避免裁剪）
result_width = imageA.shape[1] + imageB.shape[1]  # 拼接后总宽度
result_height = max(imageA.shape[0], imageB.shape[0])  # 拼接后总高度# 2. 对图像B执行透视变换（将B转到A的坐标系）
# warpPerspective：根据H变换图像，dsize=(宽度, 高度)
warped_B = cv2.warpPerspective(src=imageB, M=H, dsize=(result_width, result_height)
)# 显示变换后的图像B
cv_show('Warped Image B', warped_B)
