Android 项目:画图白板APP开发（八）——Matrix位移放大缩小（附demo）

news 2025/9/16 8:03:22

在画图白板应用中，实现图形的位移、放大和缩小是基本且重要的功能。本文将介绍如何使用 Android 的 Matrix 类来实现这些变换，并提供一个完整的示例代码。

一、Matrix

Matrix 是 Android 中用于处理 2D 图形变换的核心类，它封装了一个 3×3 的矩阵，用于实现坐标变换。理解 Matrix 对于开发图形处理应用至关重要。

（1）主要功能

缩放（Scale）：可以改变图片的大小，比如放大或缩小
旋转（Rotate）：可以将图片绕某个点旋转一定的角度
平移（Translate）：可以移动图片的位置
倾斜（Skew）：可以让图片变形，比如将图片斜着拉长

（2）主要方法

1. `matrix.set(Matrix matrix)`

将一个矩阵的值复制到当前矩阵中

Matrix matrix1 = new Matrix();
Matrix matrix2 = new Matrix();
matrix1.setScale(2f, 2f);
matrix2.set(matrix1);  // 把 matrix1 的值赋给 matrix2

2. `matrix.setScale(float sx, float sy)`

缩放图片

Matrix matrix = new Matrix();
matrix.setScale(2f, 2f);  // 把图片放大两倍

参数解析：
- sx：横向缩放比例；值大于 1 表示放大，值小于 1 表示缩小
- sy：纵向缩放比例；值大于 1 表示放大，值小于 1 表示缩小

3. `matrix.setRotate(float degrees)`

旋转图片

Matrix matrix = new Matrix();
matrix.setRotate(45);  // 旋转45度

参数解析：
- degrees：旋转的角度；正数表示顺时针旋转，负数表示逆时针旋转

4. `matrix.setTranslate(float dx, float dy)`

移动图片

Matrix matrix = new Matrix();
matrix.setTranslate(100, 200);  // 将图片向右移动100像素，向下移动200像素

参数解析：
- dx：横向移动距离
- dy：纵向移动距离

5. `matrix.setSkew(float kx, float ky)`

倾斜图片；它可以让图片产生类似于拉长、拉伸的效果

Matrix matrix = new Matrix();
matrix.setSkew(0.5f, 0.2f);  // 使图片横向倾斜0.5，纵向倾斜0.2

参数解析：
- kx：横向倾斜系数
- ky：纵向倾斜系数

6. `matrix.postTranslate(float dx, float dy)`

基于现有的变换再做移动操作

Matrix matrix = new Matrix();
matrix.setScale(2f, 2f);
matrix.postTranslate(100f, 100f);  // 先缩放再平移

后面的操作都是一样的，前面加post就是追加的方法

matrix.postScale(float sx, float sy)：基于当前变换追加缩放操作
matrix.postRotate(float degrees)：基于现有的矩阵进行旋转操作
matrix.postSkew(float kx, float ky)：在已有的矩阵操作上追加倾斜操作
matrix.postConcat(Matrix other)：请先执行我当前已有的所有变换，然后追加执行 other 矩阵所代表的变换。

7. `matrix.invert(Matrix inverse)`

用于求当前矩阵的逆矩阵，如果当前矩阵是可逆的，会将逆矩阵存储到 inverse 参数中，返回 true，否则返回 false

Matrix matrix = new Matrix();
matrix.setScale(2f, 2f);
Matrix inverseMatrix = new Matrix();
boolean isInvertible = matrix.invert(inverseMatrix);  // 计算逆矩阵

参数解析：
- inverse：用于得出的 当前matrix 对象 是否为逆矩阵

8. `matrix.mapRect(RectF rect)`

对矩形进行变换。矩形会根据当前矩阵进行缩放、平移、旋转等变换

Matrix matrix = new Matrix();
matrix.setScale(2f, 2f);
RectF rect = new RectF(0, 0, 100, 100);
matrix.mapRect(rect);  // 变换后的矩形坐标会改变

参数解析：
- rect：接收一个重定矩形的 RectF 对象

9. `matrix.reset(）`

将当前的矩阵重置为单位矩阵。单位矩阵即初始状态，表示没有任何变换

Matrix matrix = new Matrix();
matrix.setScale(2f, 2f);
matrix.reset();  // 重置为单位矩阵

10. `matrix.preTranslate(float dx, float dy)`

在已有矩阵操作之前进行平移

Matrix matrix = new Matrix();
matrix.setScale(2f, 2f);
matrix.preTranslate(50f, 50f);  // 先平移再缩放

参数解析：
- dx：横向移动距离
- dy：纵向移动距离

类似的还有;

matrix.preScale(float sx, float sy):在已有矩阵操作之前进行缩放
matrix.preRotate(float degrees):在已有矩阵操作之前进行旋转
matrix.preSkew(float kx, float ky):在已有矩阵操作之前进行倾斜
matrix.preConcat(Matrix other)：先执行 other 矩阵，然后执行已有的矩阵所

11. `matrix.setConcat(Matrix a, Matrix b)`

将两个矩阵相乘，并将结果赋给当前矩阵。相当于 Matrix 的乘法运算

Matrix matrix1 = new Matrix();
matrix1.setScale(2f, 2f);Matrix matrix2 = new Matrix();
matrix2.setRotate(45);Matrix result = new Matrix();
result.setConcat(matrix1, matrix2);  // 将 matrix1 和 matrix2 组合

参数解析：
- a：要组合的第一个 Matrix 对象
- b：要组合的第二个 Matrix 对象

12. `matrix.setPolyToPoly(float[] src, int srcIndex, float[] dst, int dstIndex, int pointCount)`

将源点数组 src 变换为目标点数组 dst。可以指定多少个点参与变换，允许更复杂的几何操作。主要将源多边形的多个点通过变换映射到目标多边形的相应点。通过指定多个点，Matrix 会计算出从源点到目标点的变换矩阵。

Matrix matrix = new Matrix();
float[] src = {0f, 0f, 100f, 0f};   // 源多边形的两个点：两个点为 (0, 0) 和 (100, 0)
float[] dst = {0f, 0f, 150f, 50f};  // 目标多边形的两个点：目标点为 (0, 0) 和 (150, 50
matrix.setPolyToPoly(src, 0, dst, 0, 2);  // 使用两个点进行变换。srcIndex 和 dstIndex 都为 0，表示从第一个点开始使用。pointCount 为 2，表示我们使用两个点来计算变换

参数解析：
- src：源点数组，包含源多边形的所有点的坐标。这个数组按顺序存储点的坐标信息，数组的长度应该是 2 * n，n 是点的数量。每个点由两个连续的浮点数表示，分别是 x 和 y 坐标。例如：src = {x1, y1, x2, y2, x3, y3, ...}
- srcIndex：源点数组的起始索引，从这个位置开始读取源点数据。例如：如果 srcIndex = 0，则从 src 数组的第一个点开始使用；如果 srcIndex = 2，则从数组中的第三个浮点数（即第二个点的 x 坐标）开始使用
- dst：目标点数组，包含目标多边形的所有点的坐标。这个数组与 src 类似，也按顺序存储目标多边形的坐标。Matrix 会根据这些点计算变换矩阵，将源多边形的点映射到这些目标点上
- dstIndex：目标点数组的起始索引，从这个位置开始读取目标点数据。例如：如果 dstIndex = 0，则从 dst 数组的第一个点开始使用；如果 dstIndex = 2，则从数组中的第三个浮点数（即第二个点的 x 坐标）开始使用
- pointCount：参与变换的点的数量。pointCount 决定了 src 和 dst 中的点有多少个会被用于计算变换矩阵。最多支持 4 个点的变换，具体的点数决定了变换的复杂程度：
  - 1个点：只能实现平移
  - 2个点：可以实现平移和缩放（单轴或双轴缩放）
  - 3个点：可以实现平移、缩放和旋转
  - 4个点：可以实现平移、缩放、旋转和任意形变（透视变换）

13. `matrix.getValues(float[] values)`

将当前 Matrix 对象中的 9 个值（即 3x3 矩阵的所有元素）复制到指定的浮点数数组中。3X3的结构如下：

[ scaleX,  skewX,  transX ]
[  skewY, scaleY,  transY ]
[    0,      0,       1   ]

这是最关键的部分。传入的数组 values 的 9 个元素（索引 0 到 8）分别对应矩阵的以下位置：

数组索引 (index)	矩阵中的含义	简写	对应的变换
`values[0]`	MSCALE_X	`a`	X 轴缩放
`values[1]`	MSKEW_X	`b`	X 轴错切
`values[2]`	MTRANS_X	`c`	X 轴平移
`values[3]`	MSKEW_Y	`d`	Y 轴错切
`values[4]`	MSCALE_Y	`e`	Y 轴缩放
`values[5]`	MTRANS_Y	`f`	Y 轴平移
`values[6]`	MPERSP_0	`g`	透视变换 (通常为0)
`values[7]`	MPERSP_1	`h`	透视变换 (通常为0)
`values[8]`	MPERSP_2	`i`	透视变换 (通常为1)

更直观的矩阵视图：

[ values[0]   values[1]   values[2] ]
[ values[3]   values[4]   values[5] ]
[ values[6]   values[7]   values[8] ]

二、demo

接下来，我们通过一个demo程序讲解下，上面方法的用法。展示图如下

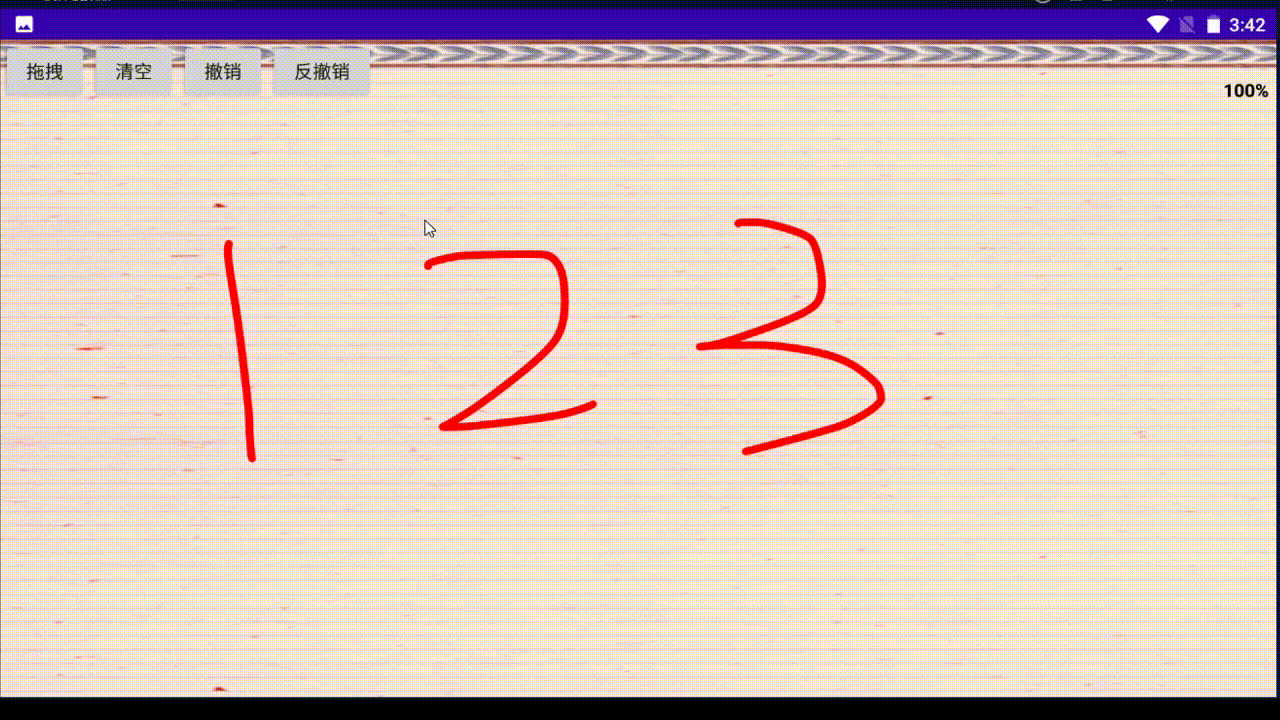

平移功能：

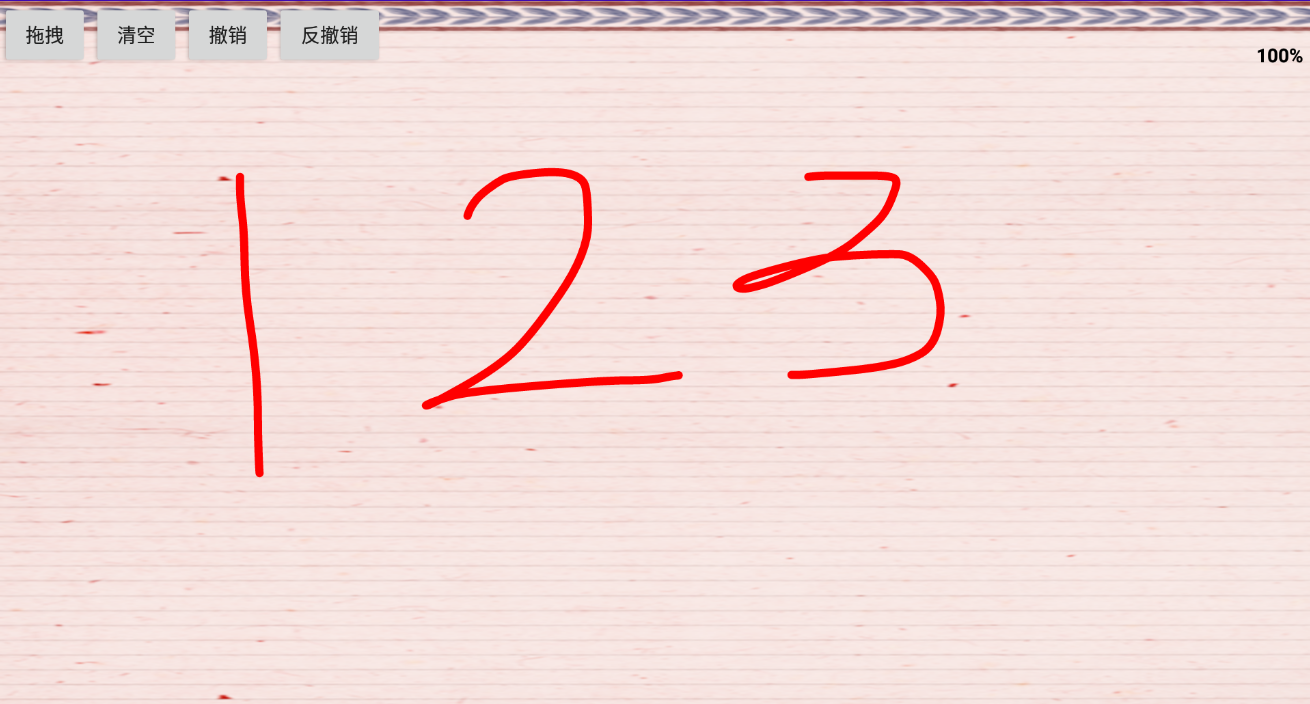

放大缩小功能：限制了范围 30%-300%

至于撤销，反撤销与本章无关，并且这个demo里的撤销、反撤销功能也不完善。接下来直接直接上代码。

（1）activity_test16.xml

布局代码

<?xml version="1.0" encoding="utf-8"?>
<FrameLayout xmlns:android="http://schemas.android.com/apk/res/android"android:layout_width="match_parent"android:background="@drawable/beijing"android:layout_height="match_parent"><LinearLayoutandroid:id="@+id/ll_test16"android:orientation="vertical"android:layout_width="match_parent"android:layout_height="match_parent"></LinearLayout><LinearLayoutandroid:orientation="horizontal"android:layout_width="wrap_content"android:layout_height="wrap_content"><Buttonandroid:id="@+id/bt_test16_model"android:text="画画"android:layout_margin="1dp"android:layout_width="65dp"android:layout_height="wrap_content"/><Buttonandroid:layout_margin="1dp"android:id="@+id/bt_test16_clear"android:text="清空"android:layout_width="65dp"android:layout_height="wrap_content"/><Buttonandroid:layout_margin="1dp"android:id="@+id/bt_test16_cancel"android:text="撤销"android:layout_width="65dp"android:layout_height="wrap_content"/><Buttonandroid:layout_margin="1dp"android:id="@+id/bt_test16_revoke"android:text="反撤销"android:layout_width="80dp"android:layout_height="wrap_content"/></LinearLayout><TextViewandroid:id="@+id/tv_16"android:layout_marginTop="30dp"android:layout_gravity="end"android:text="100%"android:textStyle="bold"android:textColor="@color/black"android:layout_width="40dp"android:layout_height="wrap_content"/></FrameLayout>

（2）Test16Activity.java

public class Test16Activity extends Activity {private Button bt_model;private Button bt_cancel,bt_revoke,bt_clear;private DrawView_Canvas drawView;private TextView tv_16;private Toast mToast;private Handler handler;@SuppressLint("ShowToast")@Overrideprotected void onCreate(Bundle savedInstanceState) {super.onCreate(savedInstanceState);setContentView(R.layout.activity_test16);LinearLayout line = findViewById(R.id.ll_test16);bt_model = findViewById(R.id.bt_test16_model);bt_clear = findViewById(R.id.bt_test16_clear);bt_cancel = findViewById(R.id.bt_test16_cancel);bt_revoke = findViewById(R.id.bt_test16_revoke);tv_16 = findViewById(R.id.tv_16);//使用testView显示百分比//一般使用一个要经常变化的数据，一般使用什么东西？？？？先试试handlehandler = new Handler(msg -> {if(msg.what == 0x101){//将一个float的值传入tv_16.setText(FTOString((Float) msg.obj));if(mToast == null) {System.out.println("AAAAAAAAAAAAAA 1:"+msg.obj);mToast = Toast.makeText(Test16Activity.this,"当前比例:"+FTOString((Float) msg.obj) , Toast.LENGTH_SHORT);}else {System.out.println("AAAAAAAAAAAAAA 2:"+msg.obj);mToast.setText("当前比例:"+FTOString((Float) msg.obj));mToast.setDuration(Toast.LENGTH_SHORT);}mToast.show();}return false;});DisplayMetrics displayMetrics = new DisplayMetrics();//获取创建的宽度和高度getWindowManager().getDefaultDisplay().getRealMetrics(displayMetrics);//创建一个DrawView 宽高一致drawView = new DrawView_Canvas(Test16Activity.this,displayMetrics.widthPixels,displayMetrics.heightPixels,handler);line.addView(drawView);bt_clear.setOnClickListener(v-> drawView.clear());bt_cancel.setOnClickListener(v-> drawView.revoked());bt_revoke.setOnClickListener(v-> drawView.unRevoked());bt_model.setOnClickListener(v->{if(bt_model.getText()=="拖拽"){bt_model.setText("画画");drawView.mModel=1;}else {bt_model.setText("拖拽");drawView.mModel=2;}});//--------------handle最新使用方法
//        handler = new Handler(new Handler.Callback() {
//            @Override
//            public boolean handleMessage(@NonNull Message msg) {
//                return false;
//            }
//        });}private String FTOString(float f) {String s = "";int i;f=f*100f;i = (int) f;if(i<30){i=30;}else if(i>300){i=300;}s=i+"%";return s;}
}

通过 handler 传递放大缩小的比例消息，使用Toast显示的同时修改文字百分比

（3）DrawView_Canvas.java

public class DrawView_Canvas extends View {private float[] mStartXs = new float[20];private float[] mStartYs = new float[20];private PaintDates_Canvas[] Paints = new PaintDates_Canvas[20];private ArrayList<PaintDates_Canvas> mPaintedList = new ArrayList<>();private ArrayList<PaintDates_Canvas> mRevokedList = new ArrayList<>();private final int REVOKE = 1;private final int UN_REVOKE = 2;//private Path path = new Path();private Path[] paths = new Path[20];//其他的路径Paint paint = new Paint(Paint.DITHER_FLAG);private Bitmap cacheBitmap;private Canvas cacheCanvas;//为了保障大小来个总的private Matrix matrixMain = new Matrix();//在来一个中介private Matrix matrix=new Matrix();private Matrix savedMatrix=new Matrix();float[] mainDate = new float[9]; //说白了只获取一个数据float[] runDate = new float[9];float nowBL = 1.0f;//数据的范围在0.3到3static final int NONE = 0;static final int DRAG = 1;static final int ZOOM = 2;int mode = NONE;//精度为f的点PointF start = new PointF();PointF mid = new PointF();PointF midStart = new PointF();float oldDist = 1f;//求两指操作时间距离private float spacing(MotionEvent event) {float x = event.getX(0) - event.getX(1);float y = event.getY(0) - event.getY(1);return (float) Math.sqrt(x * x + y * y);}//设置两指操作的中心点（缩放的基点）private void midPoint(PointF point, MotionEvent event) {float x = event.getX(0) + event.getX(1);float y = event.getY(0) + event.getY(1);point.set(x / 2, y / 2);}public int mModel = 1;//默认为先画画static final int HUA_HUA = 1;static final int CAO_ZUO = 2;private Handler handler;public DrawView_Canvas(Context context , int width, int height,Handler handler){super(context);if(cacheCanvas == null){cacheBitmap = Bitmap.createBitmap(width,height,Bitmap.Config.ARGB_8888);cacheCanvas = new Canvas(cacheBitmap);}paint.setColor(Color.RED);//设置画笔的风格paint.setStyle(Paint.Style.STROKE);paint.setStrokeJoin(Paint.Join.ROUND);paint.setStrokeCap(Paint.Cap.ROUND);paint.setStrokeWidth(12);//反锯齿paint.setAntiAlias(true);paint.setDither(true);matrix.set(getMatrix());matrixMain.set(getMatrix());//将每个path都实例化for (int i = 0; i < 20; i++) {paths[i] = new Path();}this.handler = handler;}@Overridepublic boolean onTouchEvent(MotionEvent event) {switch (event.getActionMasked()){case MotionEvent.ACTION_DOWN://保存原始状态if(mModel ==HUA_HUA){// 从前一个点绘制到当前点之后，把当前点定义成下次绘制的前一个点paths[0].moveTo(event.getX(0),event.getY(0));mStartXs[0] = event.getX(0);mStartYs[0] = event.getY(0);//这里没画上去的原因：因为目前保存线的那个类没有画点的功能//cacheCanvas.drawPoint(x,y,paint);//保存画笔//mPaintedList.add(new PaintDates_Canvas(new Paint(paint),new Path(path)));Paints[0] = new PaintDates_Canvas(new Paint(paint),new Path(paths[0]));}else {savedMatrix.set(matrix);start.set(event.getX(),event.getY());mode=DRAG;}break;case MotionEvent.ACTION_POINTER_DOWN:if(mModel == HUA_HUA){//获取手指的个数//System.out.println("AAAAAAAAAAAAAAAAA 有几个点"+event.getPointerCount());for (int i = 1; i < event.getPointerCount(); i++) {int pointerId = event.getPointerId(i);if(Paints[pointerId] == null){paths[pointerId].moveTo(event.getX(i),event.getY(i));mStartXs[pointerId] = event.getX(i) ;//获取手指落下的x坐标mStartYs[pointerId] = event.getY(i);//获取手指落下的y坐标Paints[pointerId] = new PaintDates_Canvas(new Paint(paint),new Path(paths[pointerId]));}}}else {oldDist = spacing(event);if(oldDist>10f){savedMatrix.set(matrix);//设置mid点midPoint(midStart,event); //当个起点midPoint(mid,event);//模式设置为缩放mode=ZOOM;//缩放也可以拖拽}}break;case MotionEvent.ACTION_POINTER_UP:if(mModel == CAO_ZUO){mode=NONE;}else {int pointerId = event.getPointerId(event.getActionIndex());if(Paints[pointerId]!=null){  ////???????mPaintedList.add(new PaintDates_Canvas(Paints[pointerId].mPaint,Paints[pointerId].mPath));}paths[pointerId].reset();Paints[pointerId] = null;}break;case MotionEvent.ACTION_MOVE:if(mModel == HUA_HUA){// 从前一个点绘制到当前点之后，把当前点定义成下次绘制的前一个点float cx;float cy;System.out.println("AAAAAAAAAAA HS:" + +event.getHistorySize());for (int i = 0; i < event.getPointerCount(); i++) {int pointerId = event.getPointerId(i);cx = (event.getX(i)+mStartXs[pointerId])/2f;cy = (event.getY(i)+mStartYs[pointerId])/2f;if(Paints[pointerId] != null){ ////????是因为相应的太多劈叉了？Paints[pointerId].mPath.quadTo(mStartXs[pointerId],mStartYs[pointerId],cx,cy);}//查看出问题的idmStartXs[pointerId] = event.getX(i);mStartYs[pointerId] = event.getY(i);}}else {if(mode==DRAG){matrix.set(savedMatrix);matrix.postTranslate(event.getX()-start.x, event.getY()-start.y);}else if(mode==ZOOM){float newDist=spacing(event);if(newDist>10){//防止抖动if(Math.abs(newDist-oldDist)>1f){matrix.set(savedMatrix);//两者的比midPoint(mid,event);float scale=newDist/oldDist;//比例+基点//两者的顺序不一样最后导致的结果也不同（注意）先位移在缩放matrix.postTranslate(mid.x-midStart.x, mid.y-midStart.y);matrixMain.getValues(mainDate);//在此需要判断一下是否在缩放范围if(nowBL<0.3f){if(scale>1){matrix.postScale(scale, scale, mid.x, mid.y);}else {matrix.postScale((0.3f/mainDate[0]), (0.3f/mainDate[0]), mid.x, mid.y);}}else if(nowBL>3f){if(scale<=1){matrix.postScale(scale, scale, mid.x, mid.y);}else {matrix.postScale((3f/mainDate[0]), (3f/mainDate[0]), mid.x, mid.y);}}else {matrix.postScale(scale, scale, mid.x, mid.y);//首先排除掉两个临界的错误值(变换后的值)matrix.getValues(runDate);nowBL = mainDate[0]*runDate[0];if(nowBL<0.3f){matrix.reset();matrix.postTranslate(mid.x-midStart.x, mid.y-midStart.y);matrix.postScale((0.3f/mainDate[0]), (0.3f/mainDate[0]), mid.x, mid.y);}else if(nowBL>3f){matrix.reset();matrix.postTranslate(mid.x-midStart.x, mid.y-midStart.y);matrix.postScale((3f/mainDate[0]), (3f/mainDate[0]), mid.x, mid.y);//这块部分有个bug://放大的过程中，到达300%时出现了短暂的偏移。(问题很小就这样吧)}}matrix.getValues(runDate);nowBL = mainDate[0]*runDate[0];Message m = this.handler.obtainMessage();m.what = 0x101;m.obj = nowBL;this.handler.sendMessage(m);//到达临界值是可能传入不在规定范围内的值（所以要限定）}}}}break;case MotionEvent.ACTION_UP:if(mModel==HUA_HUA){//保存路径//path.reset();
//                    mPaintedList.add(new PaintDates_Canvas(Paints[0].mPaint,Paints[0].mPath));
//                    Paints[0] = null;
//                    paths[0].reset();int pointerId = event.getPointerId(event.getActionIndex());if(Paints[pointerId]!=null){  ////????mPaintedList.add(new PaintDates_Canvas(Paints[pointerId].mPaint,Paints[pointerId].mPath));}paths[pointerId].reset();Paints[pointerId] = null;}else {//每个都循环一次保存一次状态for (int i = 0; i <mPaintedList.size() ; i++) {mPaintedList.get(i).mMatrixS.add(new MatrixDate(new Matrix(matrix),0,0,0)) ;}//每次使用的时候都保存一下matrixMain.postConcat(matrix);//保存存完之后应该清空matrix.reset();}break;}invalidate();return true;}@SuppressLint("DrawAllocation")@Overrideprotected void onDraw(Canvas canvas) {cacheCanvas.drawColor(0,PorterDuff.Mode.CLEAR); //清空画布//清空的原因：因为在移动的时候会画很多重叠。//临时画一下for(PaintDates_Canvas paint1:Paints){if(mModel==HUA_HUA){if(paint1!=null){paint1.draw(canvas);}}}for(PaintDates_Canvas paint1:mPaintedList){if(mModel==HUA_HUA){Matrix matrix_ls = null;cacheCanvas.save();for (int i = 0; i < paint1.mMatrixS.size(); i++) {if(i==0){matrix_ls =new Matrix(paint1.mMatrixS.get(i).mMatrix);}else {matrix_ls.postConcat(paint1.mMatrixS.get(i).mMatrix);}}if(matrix_ls != null){cacheCanvas.setMatrix(matrix_ls);}paint1.draw(cacheCanvas);cacheCanvas.restore();}else {Matrix matrix_ls = null;cacheCanvas.save();for (int i = 0; i < paint1.mMatrixS.size(); i++) {if(i==0){matrix_ls =new Matrix(paint1.mMatrixS.get(i).mMatrix);}else {matrix_ls.postConcat(paint1.mMatrixS.get(i).mMatrix);}}if(matrix_ls != null){matrix_ls.postConcat(matrix); //实现动态的加载//matrix_ls.preConcat(matrix);cacheCanvas.setMatrix(matrix_ls);}else {cacheCanvas.setMatrix(matrix);}paint1.draw(cacheCanvas);cacheCanvas.restore();}}canvas.drawBitmap(cacheBitmap,0f,0f,null);}public void clear(){mRevokedList.clear();mPaintedList.clear();cacheCanvas.drawColor(0,PorterDuff.Mode.CLEAR);invalidate();}//撤销public void revoked(){reDraw(mPaintedList,REVOKE);}//反撤销public void unRevoked(){reDraw(mRevokedList,UN_REVOKE);}//重新绘图private void reDraw(ArrayList<PaintDates_Canvas> List, int type) {if(List.size() > 0){//获取并删除PaintDates_Canvas paint = List.get(List.size()-1);List.remove(List.size()-1);if(type == REVOKE){mRevokedList.add(paint);System.out.println("AAAAAAAAAA"+" mPaintedList:"+List.size()+"  mRevokedList"+mRevokedList.size());}else {mPaintedList.add(paint);System.out.println("BBBBBBBBBB"+" mPaintedList"+ mPaintedList.size()+"  mRevokedList:"+List.size());}//清空缓存画板cacheCanvas.drawColor(0,PorterDuff.Mode.CLEAR);invalidate();}}}

matrixMain：记录所有历史变换的累积结果（即当前画布的总变换状态）。
matrix：用于处理当前正在进行的变换（例如用户正在拖拽或缩放时的微小变换）。
savedMatrix：在每次触摸事件开始时保存当前 matrix 的状态，以便基于该状态进行增量变换（如 postTranslate 或 postScale）。

处理触摸事件（onTouchEvent）

在 ACTION_DOWN 或 ACTION_POINTER_DOWN 时，保存当前 matrix 状态到 savedMatrix。
在 ACTION_MOVE 中，根据当前模式（DRAG 或 ZOOM）更新 matrix：
- 拖拽（DRAG）：使用 postTranslate 实现平移。注意是先平移后缩放
- 缩放（ZOOM）：使用 postScale 实现缩放，并限制缩放比例在 0.3f 到 3.0f 之间。

case MotionEvent.ACTION_MOVE:if (mode == DRAG) {matrix.set(savedMatrix);matrix.postTranslate(event.getX() - start.x, event.getY() - start.y);} else if (mode == ZOOM) {// 计算缩放比例并应用float scale = newDist / oldDist;matrix.postScale(scale, scale, mid.x, mid.y);// 限制缩放范围// ...}break;

在 onDraw 中应用变换

在绘制每个 PaintDates_Canvas 时，会遍历其保存的 mMatrixS 列表，依次应用所有历史变换（通过 postConcat）。
如果是操作模式（CAO_ZUO），还会叠加当前正在进行的变换（matrix），实现实时预览效果。

if (matrix_ls != null) {matrix_ls.postConcat(matrix); // 叠加当前变换cacheCanvas.setMatrix(matrix_ls);
} else {cacheCanvas.setMatrix(matrix);
}

（4）PaintDates_Canvas.java

public class PaintDates_Canvas {Paint mPaint;Path mPath ;//保存每一笔画的偏移ArrayList<MatrixDate> mMatrixS = new ArrayList<>();public PaintDates_Canvas(Paint mPaint, Path mPath) {this.mPaint = mPaint;this.mPath = mPath;}public void draw(Canvas canvas){canvas.drawPath(mPath,mPaint);}
}

（5）MatrixDate.java

public class MatrixDate {Matrix mMatrix;//xy的偏移量float mOffsetX;float mOffsetY;//偏移倍数float mMultiple;public MatrixDate(Matrix mMatrix, float mOffsetX, float mOffsetY, float mMultiple) {this.mMatrix = mMatrix;this.mOffsetX = mOffsetX;this.mOffsetY = mOffsetY;this.mMultiple = mMultiple;}
}
