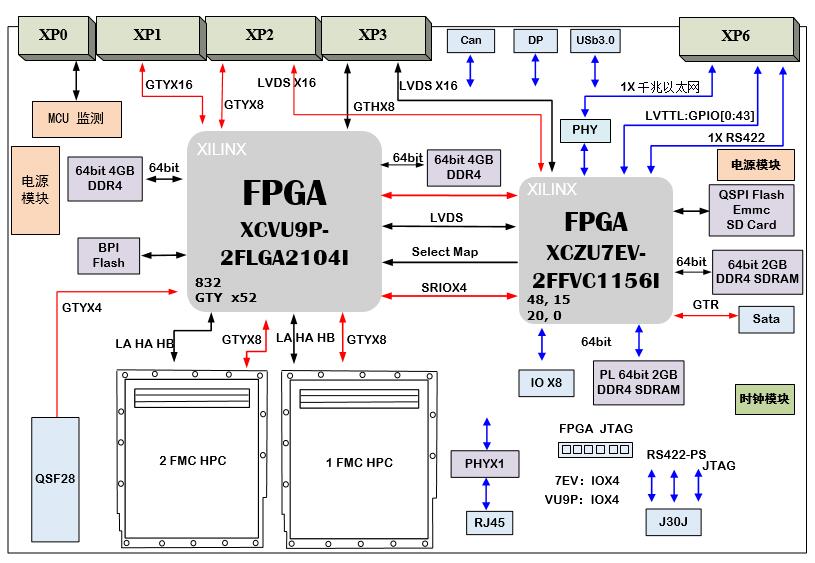

一、板卡概述 板卡基于6U VPX标准结构，包含一个XCVU9P 高性能FPGA，一片XCZU7EV FPGA，用于 IO扩展接口，双路HPC FMC扩展高速AD、DA、光纤接口等。是理想应用于高性能数字计算，光纤加速的板卡。 板卡全工业级芯片，满足高低温要求。
二、处理板技术指标 ● 主FPGA采用XCVU9P-2FLGA2104I; 从FPGA型号为XCZU7EV-2FFVC1156I； ● 主 FPGA外挂2组DDR4 ，每组64bit 宽度、8GByte容量；BPI flash加载方式，容量128MByte;1个I2C的 E2PROM；4个LED指示灯； ● 主 FPGA 外挂2组FMC HPC 连接器，都支持LA、HA、HB，8个GTY接口； ● 主FPGA与VPX背板P1互联16个GTY，P2互联8个GTY，P3 互联16对LVDS； ● 主 FPGA ，前面板 引出1路QSFP28，数据速率支持25GbpsX4， 时钟支持156.25MHz； ● 主FPGA，前面板J30J连接器（J14），JTAG接口，两收两发的GPIO_LVTTL3V3； ● 主FPGA(bank70)与从FPGA XCZU7EV(bank68)之间互联24对LVDS, 互联2个GTY (H）X 4； ● 从FPGA与VPX背板P2 互联8个GTH，P3互联16对LVDS，P6互联44个GPIO_LVTTL_3V3； ● 从FPGA与VPX背板P6互联1路千兆以太网(PL端)，1路RS422（PL端）； ● 从FPGA 板内PL端1组DDR4，64bit，2GByte容量；4个LED指示灯； ● 从FPGA 板内PS端外挂1组DDR4，64bit，2GByte容量； 2x QFlash，每片64MByte容量；1路EMMC，8GByte容量；1路SD卡，16GByte容量；1路msata接口； ● 从FPGA 板内PS端出1路调试RS232 （Uart0），2路Can接口于连接器J11； ● 从FPGA板后PS端出1路USB3.0，1路DP接口（VPX方案不使用）； ● 从FPGA前面板出1路千兆以太网RJ45（PS端）； ● 从FPGA前面板J30J连接器（J14），1路RS232或者RS422（PS端）, 两收两发的GPIO_LVTTL3V3；JTAG调试口； ● 硬件连接支持从FPGA对主FPGA进行BPI模式加载。 三、接口软件内容 ● 提供主FPGA的接口测试程序，包括 DDR4、光纤aurora、FMC等接口； ● 提供从FPGA的裸跑接口测试程序，包括 DDR4、RS232，千兆网 接口。 ● 提供主FPGA与从FPGA之间的GTY，LVDS互联测试程序。 ● 提供主FPGA加载，从FPGA Flash、EMMC等加载测试程序。 四、物理特性 ● 尺寸：6U VPX板卡，大小为160X233.35mm。 ● 支持导冷，风冷散热结构和把手安装。 ● 工作温度：0℃～ +55℃ ，支持工业级 -40℃～ +85℃ ● 工作湿度：10%～80% 五、供电要求 ● 直流电源供电。整板功耗 120W。 ● 电压：+12V 10A，纹波：≤10% 。 ● 支持外部独立电源接口J8；支持风扇接口 JP4，12V。 六、应用领域 软件无线电系统，基带信号处理，无线仿真平台，高速图像处理，光纤加速计算等。 附：VPX接口及前面板信号说明 1 VPX接口说明 VPX | 序号 | 信号功能 | P0 | J6 | +12V： 板卡供电电源 @10A;
+3.3Vaux， 500mA;
VPX_GA[0：4] VPX_GAP : 接于单片机，用于板卡编号;
VPX_P0_REFCLK： PCIe同源参考时钟，接于U26:SI53344-B-GM;
VSYS_SM_SCL0，SCA0 I2C：接于单片机，传输温度、电压监控
VPX0_SYS_RSTn： 板卡复位，同时接于VU9P和ZU7EV。 | P1 | J7 | VPX_P1_GTY[0:15] : XCVU9P 的GTY[224:227] | P2 | J8 | VPX_P2_GTY[0:7]:
VPXP2_VPCIe_CLK XCVU9P的GTY[231:232]
VPX_VPCIe_RSTn XCVU9P 的 HP-65
VPX_P2_GTY[8:15]:
VPXP2_ZPCIe_CLK ZU7EV GTH[223:224]
VPX_ZPCIe_RSTn ZU7EV 的 HP-28 | P3 | J9 | VU9P_P3_LVDS_P_[00:15]
VU9P_P3_LVDS_N_[00:15] 接于XCVU9P 1.8V IO 差分或者单端; VPX_P4_3V3IO[0:19] 3.3V IO ZU7EV 的 HD-bank88; | P4 | J10 | A7_P4_LVDS_P_[00：23]
A7_P4_LVDS_N_[00：23]
ZU7EV 的 HP-bank67;1.8V IO或者差分对；
A7_RS422TX+，A7_RS422TX-
A7_RS422RX+，A7_RS422RX-
ZU7EV PL端HD-bank88 1路RS422或者2路RS232；
A7_ETH[A：D] ，一路千兆以太网，Base-T
ZU7EV PL端HP-bank28，RGMII接口。 |
2 板卡前面板接口 | 序号 | 信号功能 | T1 | ZU7EV的PS端千兆网络 RJ45； | U46 | QSFP28 VU9P 光纤接口，支持4X25Gbps | J16 | ZU7EV的 JTAG口；
VU9P的JTAG口；
ZU7EV PS端 Uart1 可配置为RS422或者RS232；
ZU_LVTT_GPIO[0:3] ZU7EV LVTTL3V3 IO,可配置双向；
VU9P_LVTT_GPIO[0：1] VU9P LVTTL3V3 IO，单向接收；
VU9P_LVTT_GPIO[2：3] VU9P LVTTL3V3 IO，单向发送。 | J4 | FMC1 ： LA\HA\HB , DP[0：7] | J5 | FMC2 ： LA\HA\HB , DP[0：7] |
|
