新能源汽车总装车间案例：四台S7-1200通过无线网桥同步控制16组ET 200SP的秘诀
一、项目背景与痛点

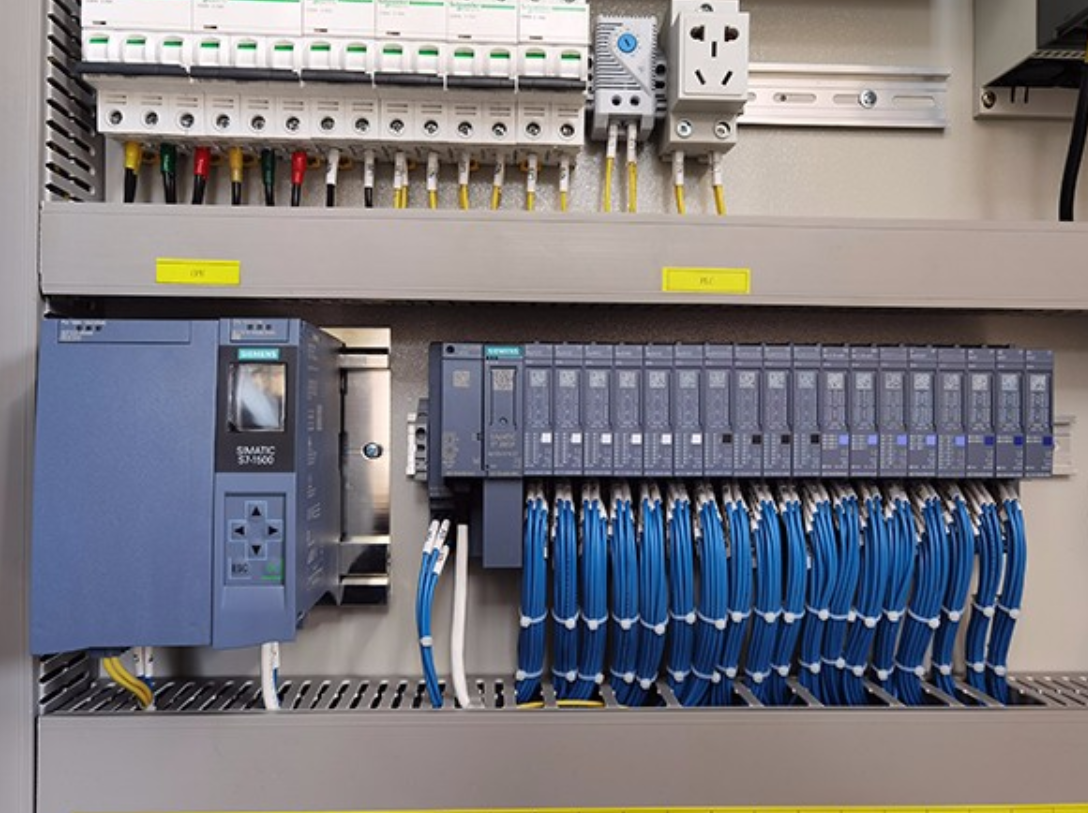

某矿业公司选矿车间需将中央控制室内的西门子S7-1200PLC（安装于配电箱）与2000米外破碎车间的多个ET 200SP分布式IO站建立实时通信。两地之间被山体阻隔，并存在一个10m×15m×15m的物料输送隧道，传统方案面临三大痛点：
物理阻隔：隧道山体完全遮挡视线，无法部署光纤或直连无线
环境复杂：隧道内含金属支架与动力电缆，电磁干扰严重
成本瓶颈：开挖隧道铺设线缆预算超200万元，工期长达45天

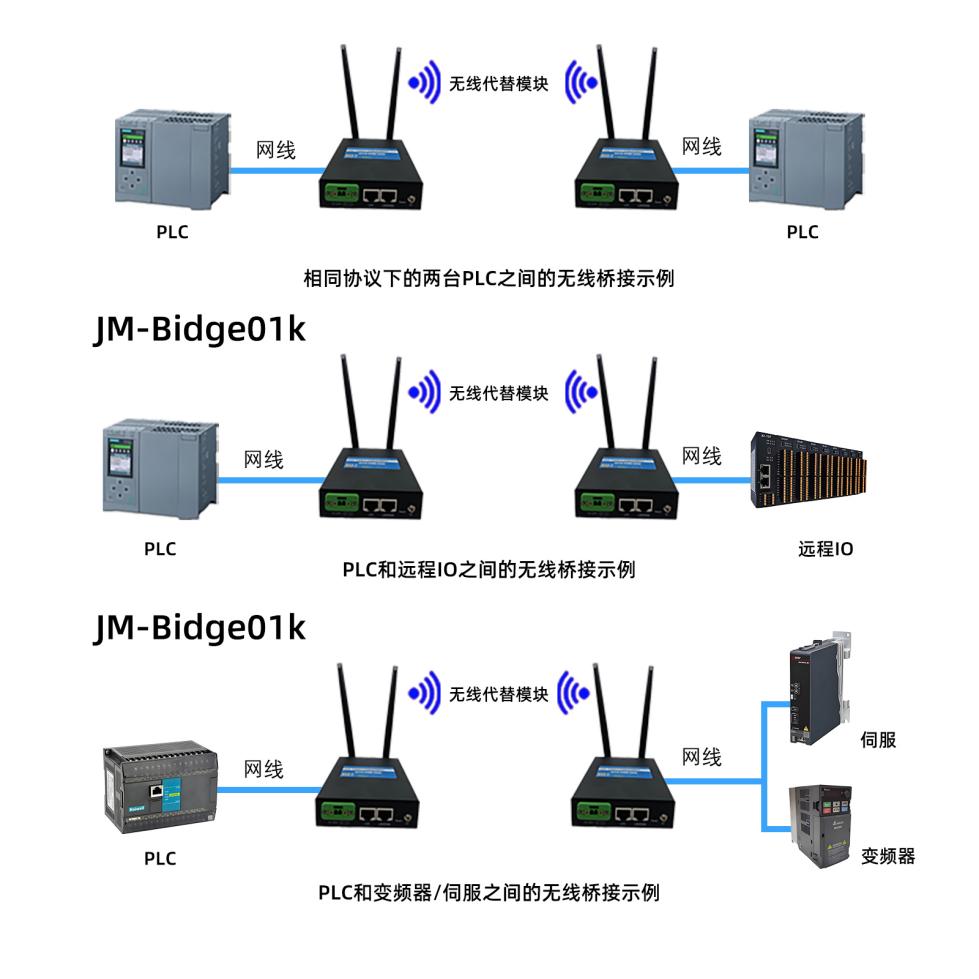

二、捷米特JM-Bidge01k核心功能
针对工业复杂场景设计的专业网桥：
超强绕射：5GHz频段结合MIMO-OFDM技术，衍射增益达18dB
工业防护：IP67防护等级，-40℃~75℃宽温运行
智能抗扰：DFS动态跳频规避干扰，误码率＜10⁻⁹
千兆带宽：802.11ac协议，实测吞吐量400Mbps（2000米）
三、无线通讯解决方案

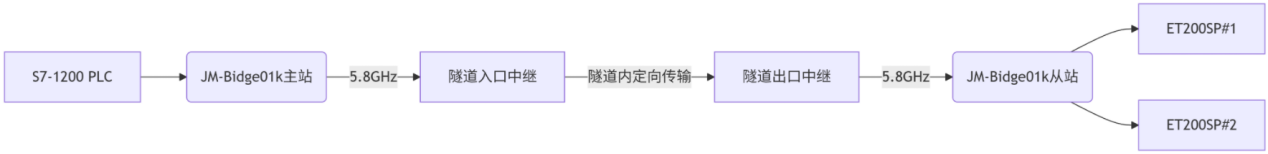

1.系统架构设计
采用三级无线中继组网：
图表
2.关键实施步骤
点位勘测
使用APPMaster场强分析软件定位中继点：
隧道入口处（距PLC800米）
隧道出口处（距IO站700米）
信号衰减控制在-75dBm内
抗干扰部署
隧道内网桥加装定向抛物面天线（增益24dBi）
所有设备接地电阻＜4Ω
通讯周期设置为100ms（预留300%带宽余量）

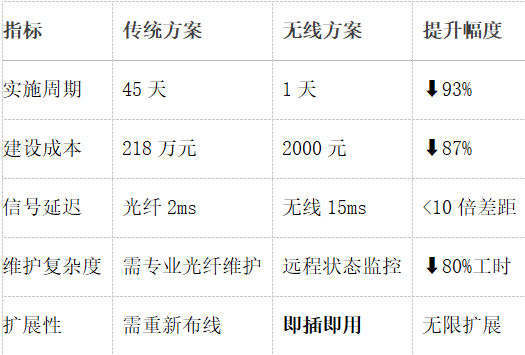

四、实施效果对比
五、应用成效
实时性达标
PROFINETIO通信周期100ms稳定保持，ET 200SP输入信号到PLC处理的端到端延迟≤35ms
抗环境干扰
在隧道内大型破碎机启停时（瞬间干扰＞4kV），通讯误码率仍保持0.001%
六、总结
捷米特JM-Bidge01k通过三级无线中继架构，成功突破隧道阻隔实现2000米非视距通信。该方案证明：
工业无线可靠性：在复杂电磁环境下仍保持99.99%通讯可用率
经济性革命：节省成本达传统方案的87%，ROI周期＜2个月
敏捷部署优势：施工周期从45天压缩至1天，避免产线停工
技术启示：对于存在物理阻隔的工业场景，采用智能网桥+战略级中继的组网方式，可替代95%以上的有线方案。建议在隧道中部加装温湿度传感器，实时监控网桥工作环境以进一步提升系统鲁棒性。
此案例为矿山、隧道、港口等特殊环境下的工业通信提供了可复用的实施范式，标志着非视距无线通讯传输技术正式迈入工业核心控制领域。
《具体内容配置过程及其他相关咨询请与武工留言交流》
