Ubuntu 服务器配置转发网络访问

配置文档：Ubuntu 服务器转发网络访问

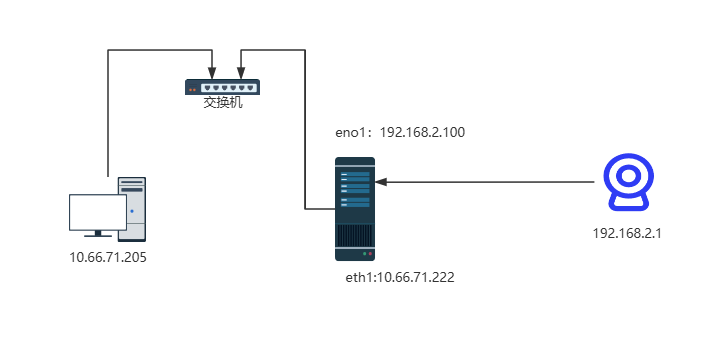

一、网络拓扑

以以下网络拓扑为示例

• Ubuntu 服务器（两个网卡）
  • eth1 = 10.66.71.222 （接入内网）
  • eno1 = 192.168.2.100 （直连相机）
• 相机ip
  • 192.168.2.1
• Windows 客户端ip
  • 10.66.71.205 （接入内网）
• 目标
  Windows 能直接访问相机 (ping 192.168.2.1)。

---

二、Ubuntu 配置步骤

1. 确认网卡

ip addr
ip route

确认：

• eth1 → 10.66.71.222/24
• eno1 → 192.168.2.100/24

---

2. 开启 IPv4 转发

# 临时生效
sudo sysctl -w net.ipv4.ip_forward=1# 永久生效
echo "net.ipv4.ip_forward=1" | sudo tee -a /etc/sysctl.conf
sudo sysctl -p

验证：

sysctl net.ipv4.ip_forward   # 输出为 1 即可

---

3. 配置 iptables 转发与 NAT

执行以下脚本：

#!/usr/bin/env bash
set -euxo pipefailWAN_IF=eth1          # 内网网卡
LAN_IF=eno1          # 相机网卡
WIN_NET=10.66.71.0/24
CAM_NET=192.168.2.0/24# 确保 IP 转发
sudo sysctl -w net.ipv4.ip_forward=1# 允许内外转发
sudo iptables -C FORWARD -i $WAN_IF -o $LAN_IF -s $WIN_NET -d $CAM_NET -m conntrack --ctstate NEW,ESTABLISHED,RELATED -j ACCEPT 2>/dev/null \|| sudo iptables -A FORWARD -i $WAN_IF -o $LAN_IF -s $WIN_NET -d $CAM_NET -m conntrack --ctstate NEW,ESTABLISHED,RELATED -j ACCEPTsudo iptables -C FORWARD -i $LAN_IF -o $WAN_IF -m conntrack --ctstate ESTABLISHED,RELATED -j ACCEPT 2>/dev/null \|| sudo iptables -A FORWARD -i $LAN_IF -o $WAN_IF -m conntrack --ctstate ESTABLISHED,RELATED -j ACCEPT# NAT 转发
sudo iptables -t nat -C POSTROUTING -s $WIN_NET -d $CAM_NET -o $LAN_IF -j MASQUERADE 2>/dev/null \|| sudo iptables -t nat -A POSTROUTING -s $WIN_NET -d $CAM_NET -o $LAN_IF -j MASQUERADE

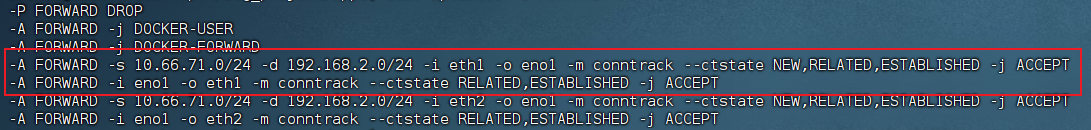

查看规则：

sudo iptables -S FORWARD

---

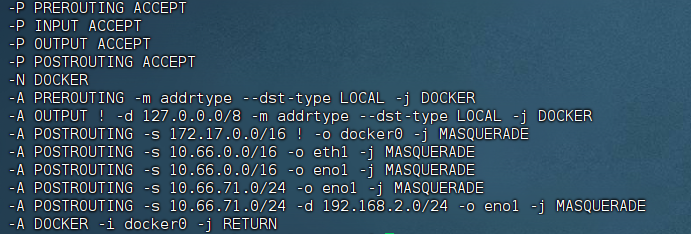

sudo iptables -t nat -S

4. 持久化规则

sudo apt-get update
sudo DEBIAN_FRONTEND=noninteractive apt-get install -y iptables-persistent
sudo netfilter-persistent save

规则会保存到 /etc/iptables/rules.v4，重启不会丢失。

---

三、Windows 配置

1. 删除错误的直连路由（如果存在）

如果网卡上绑定了 192.168.2.x 地址，请移除：

#示例
netsh interface ip delete address "以太网" 192.168.2.205

2. 添加静态路由

在管理员 CMD 执行：

route -p add 192.168.2.0 mask 255.255.255.0 10.66.71.222 metric 1

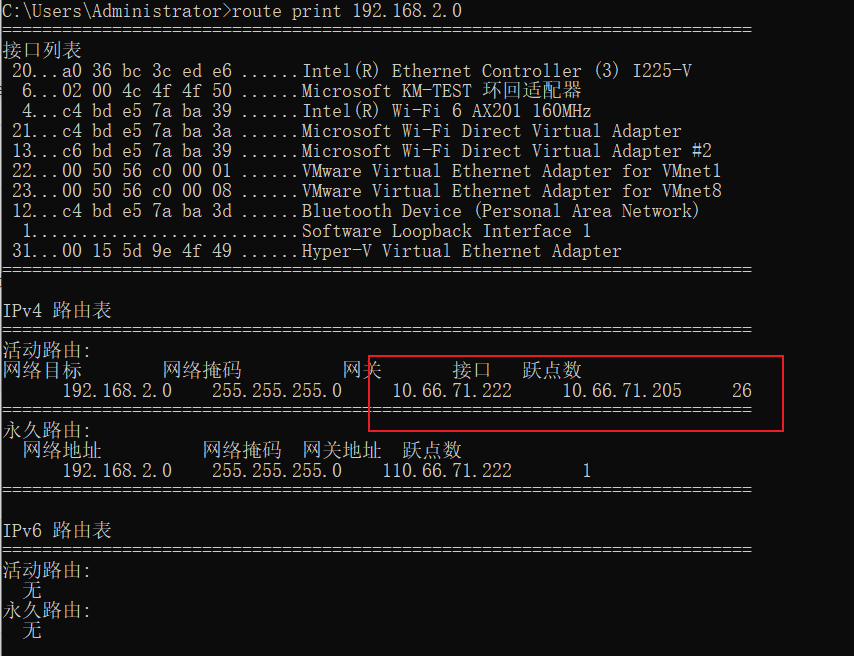

验证：

route print 192.168.2.0

---

四、测试流程

A. Ubuntu ↔ 相机

ping -c 3 192.168.2.1
arp -n | grep 192.168.2.1
sudo tcpdump -i eno1 -n icmp

B. Windows ↔ Ubuntu

ping 10.66.71.222
tracert 10.66.71.222

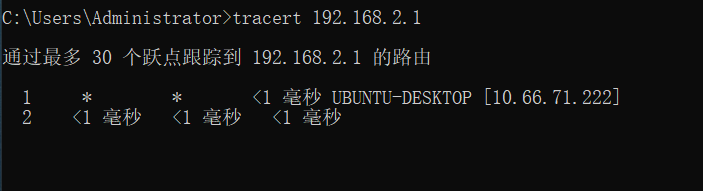

C. Windows ↔ 相机

tracert 192.168.2.1   # 第一跳应为 10.66.71.222
ping 192.168.2.1

Ubuntu 抓包观察：

sudo tcpdump -i eth1 -n icmp and host 192.168.2.1
sudo tcpdump -i eno1 -n icmp and host 192.168.2.1

---

五、常见问题排查

1. Windows 绑定了 192.168.2.x → 必须删除，否则路由冲突。

2. UFW 防火墙阻止转发 → 修改 /etc/default/ufw 和 /etc/ufw/before.rules，允许 NAT + FORWARD。

3. 接口名错误 → 用 ip addr 确认。

4. 相机未响应 → 检查相机是否禁 ICMP，可改用 curl 或 ffplay 测试 HTTP/RTSP。

5. rp_filter 拦截 → 可宽松模式：

   sudo sysctl -w net.ipv4.conf.all.rp_filter=2
   sudo sysctl -w net.ipv4.conf.default.rp_filter=2
