DMA-API（map和unmap）调用流程分析（十一）

1.简介

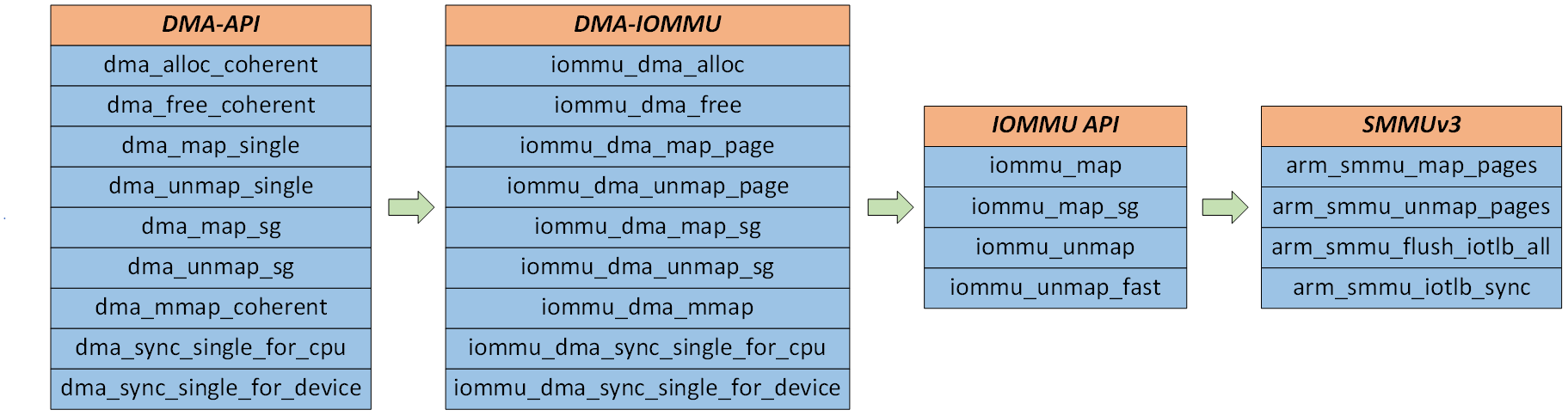

当使用IOMMU且使能DMA-IOMMU中间层时，使用DMA API接口alloc、free、map、unmap内存时，底层都会调用到IOMMU API，最终调用到SMMUv3驱动，完成内存的map和unmap。调用流程如下图所示。

2.dma_map_single

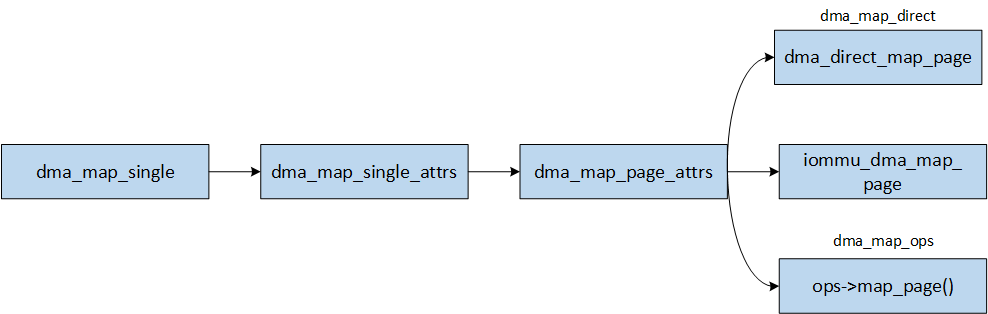

从下图可以看出，dma_map_single有三种映射内存的方式。第一种是使用direct方式映射内存。第二种使用iommu方式映射内存，第三种使用dma_map_ops回调函数映射内存。本文只介绍前两种。

2.1.dma_direct_map_page

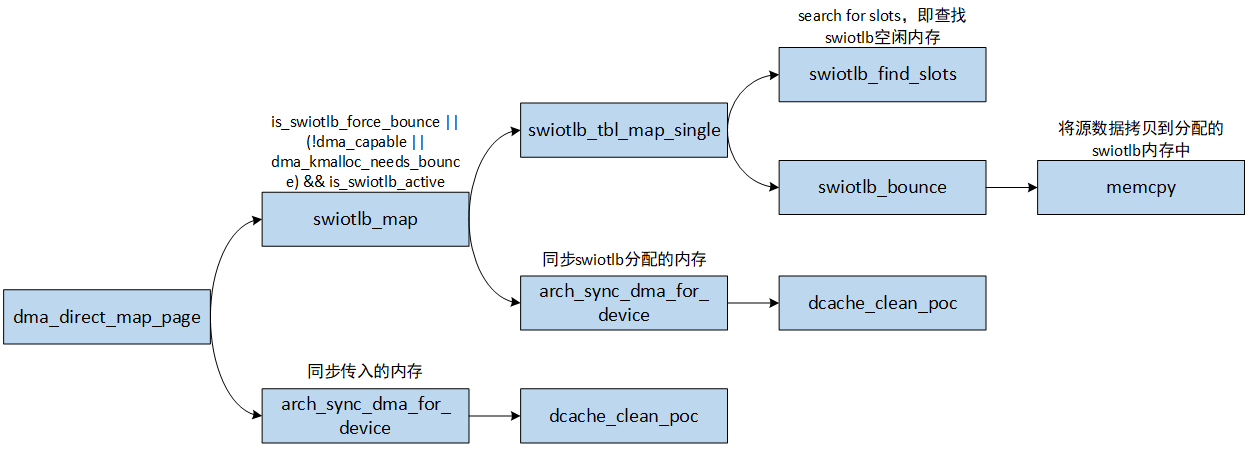

dma_direct_map_page方式映射内存流程如下图所示。

1. 如果满足下面的条件之一，则需要使用swiotlb_map映射内存。swiotlb_map会在内部分配一个bounce buffer，然后将源数据拷贝到bounce buffer中，然后clean bounce buffer的cache，最后返回bounce buffer的DMA地址。
   1. 强制使用swiotlb bounce，即is_swiotlb_force_bounce返回true。
   2. 传入的地址DMA无法访问或者kmalloc分配的内存需要bounce buffer，并且设备拥有swiotlb内存池。
2. 如果不满足1的条件，说明传入的地址DMA可以访问，只需要clean cache即可，最后返回传入地址的DMA地址。

2.2.iommu_dma_map_page

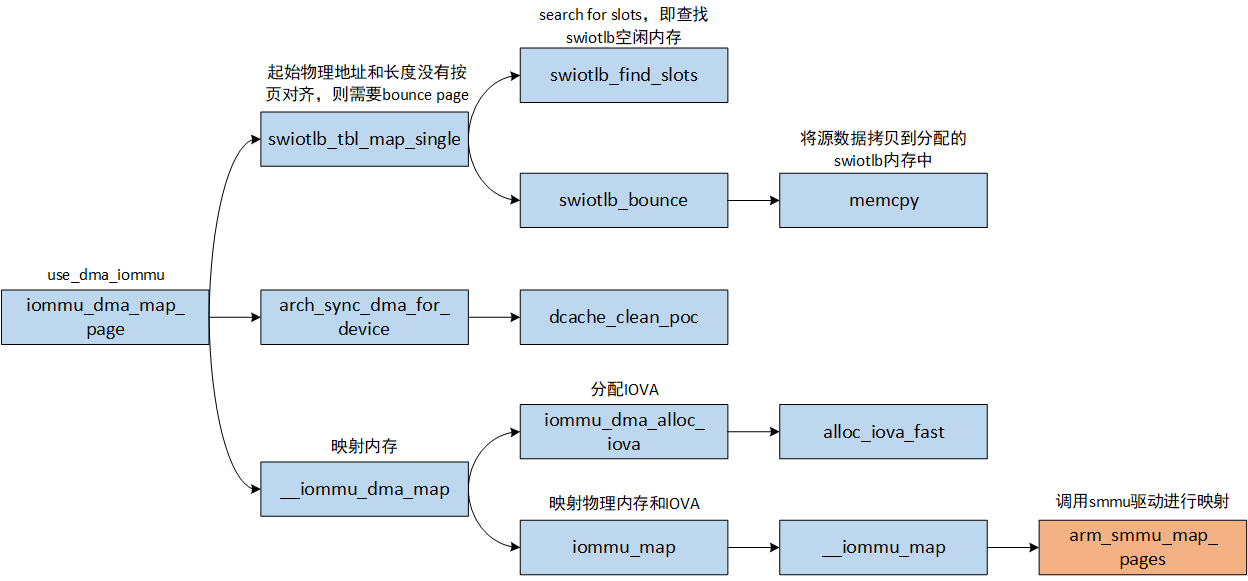

如果使用IOMMU，则调用iommu_dma_map_page函数映射内存。执行流程如下：

1. 如果起始物理地址和长度没有按页对齐，IOMMU无法直接映射，则需要使用bounce page（会按页对齐），即走swiotlb_tbl_map_single的流程。
2. clean需要映射内存的cache。
3. 调用__iommu_dma_map映射内存，内部首先分配IOVA，然后调用SMMU驱动映射IOVA和物理内存。IOMMU映射内存的流程参考DMA-API（alloc和free）调用流程分析（十） 第2.2.节。

3.dma_unmap_single

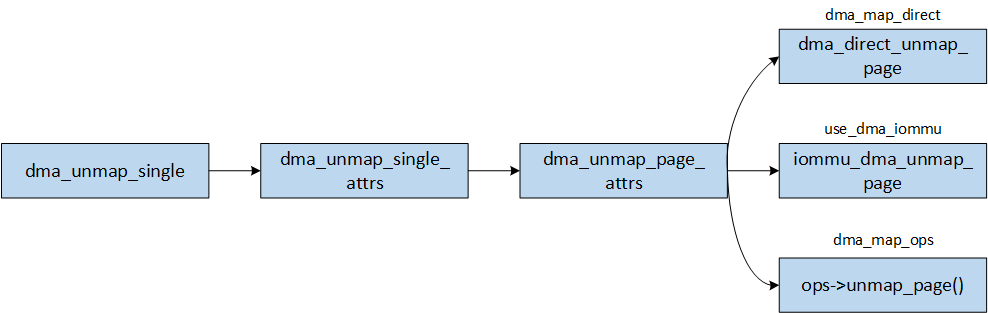

从下图可以看出，dma_unmap_single有三种unmap内存的方式。第一种是使用direct方式unmap内存。第二种使用iommu方式unmap内存，第三种使用dma_map_ops回调函数方式unmap内存。本文只介绍前两种。dma_map_single和dma_unmap_single函数相互匹配，当使用direct方式map内存时，则必须使用direct方式unmap内存，IOMMU则类似。

3.1.dma_direct_unmap_page

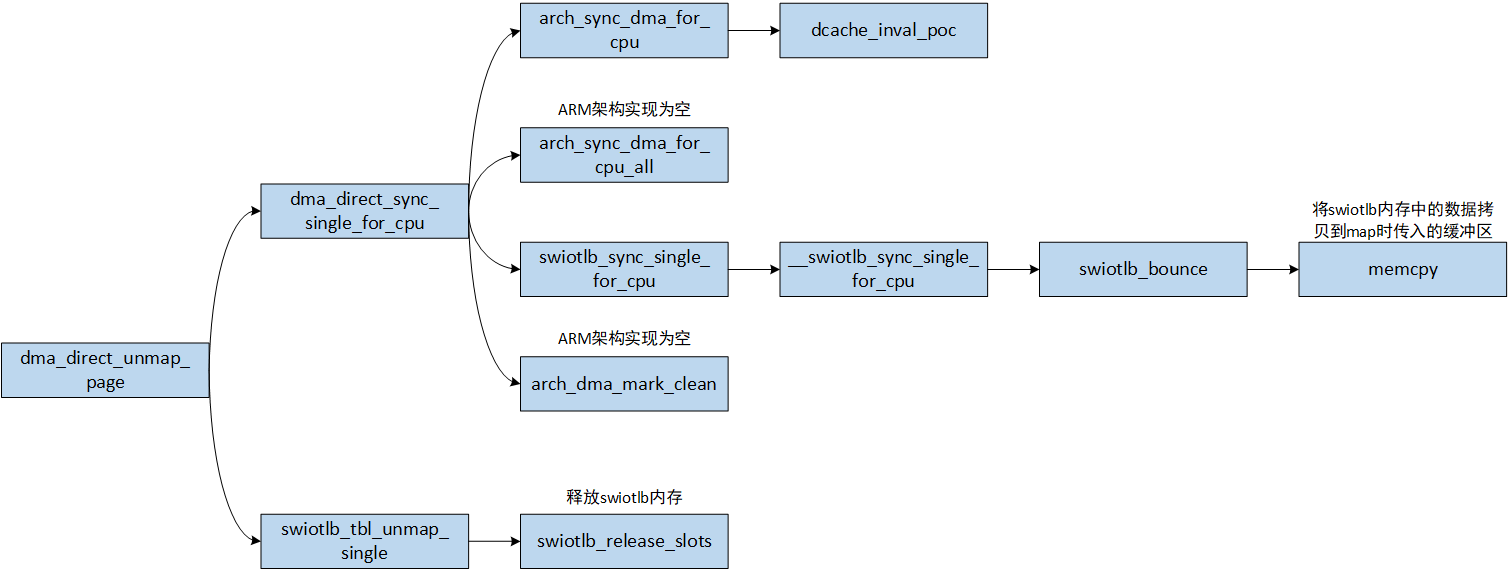

如果dma_direct_map_page函数使用swiotlb方式映射内存，则dma_direct_unmap_page函数也要用swiotlb方式unmap内存，否则只需要invalidate cache。swiotlb方式unmap内存时，首先要invalidate cache，然后将swiotlb内存中的数据拷贝到源缓冲区中，最后释放swiotlb内存。

3.2.iommu_dma_unmap_page

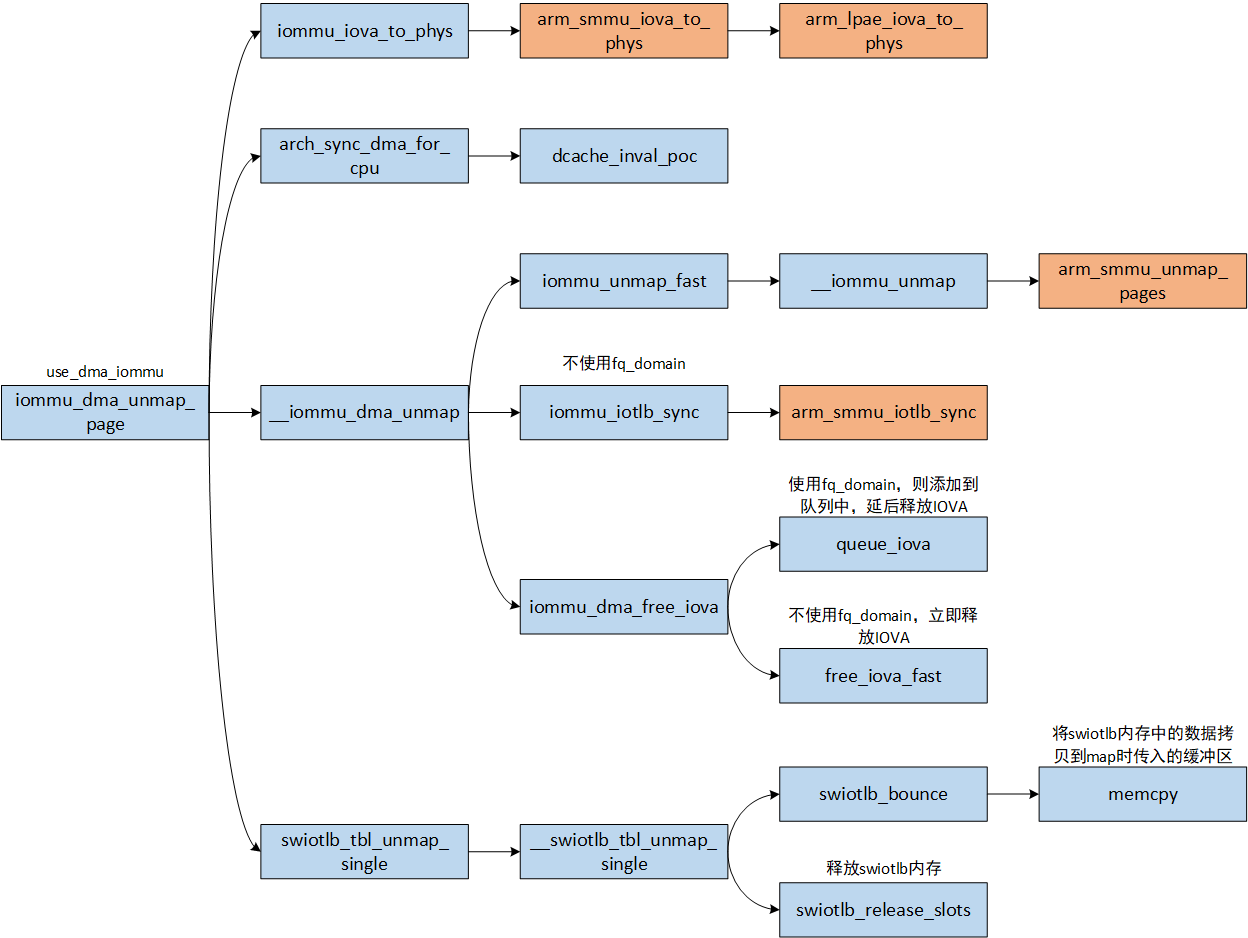

iommu_dma_unmap_page函数unmap内存的流程如下图所示，具体如下：

1. 由于invalidate cache需要使用物理内存，因此需要调用iommu_iova_to_phys将IOVA转换成物理地址。
2. invalidate cache。
3. 调用IOMMU API unmap内存。流程可参考DMA-API（alloc和free）调用流程分析（十） 第3.2.节。
4. 如使用swiotlb内存，则还需要将swiotlb bounce buffer中的数据拷贝到原缓冲中，然后释放swiotlb bounce buffer。

当使用IOMMU的情况下，调用iommu_iova_to_phys函数将IOVA转换成物理地址。转换的功能最终在arm_lpae_iova_to_phys函数中实现，其会从遍历pgd页表开始遍历，最终计算得到IOVA对应的物理地址。

[drivers/iommu/io-pgtable-arm.c]
static phys_addr_t arm_lpae_iova_to_phys(struct io_pgtable_ops *ops,unsigned long iova)
{......do {/* Valid IOPTE pointer? */if (!ptep)return 0;/* 获取IOVA的第lvl级页表索引，加上ptep的基地址，就能得到对应页表项的地址 */ptep += ARM_LPAE_LVL_IDX(iova, lvl, data);pte = READ_ONCE(*ptep);  /* 获取第lvl级页表的下一级页表 *//* Valid entry? */if (!pte)return 0;/* 如果是叶子页表，即最后一级页表，则表明找到iova的物理 */if (iopte_leaf(pte, lvl, data->iop.fmt))goto found_translation;/* 从页表项中提取下一级页表的地址 */ptep = iopte_deref(pte, data);} while (++lvl < ARM_LPAE_MAX_LEVELS);  // 下一级页表/* Ran out of page tables to walk */return 0;
/* 找到最后一级页表地址 */
found_translation:/* ARM_LPAE_BLOCK_SIZE计算block/page描述符映射的内存大小* (ARM_LPAE_BLOCK_SIZE - 1)获取了block/page描述符映射内存大小的掩码* iova与验码计算，得到了物理地址的业内便宜*/iova &= (ARM_LPAE_BLOCK_SIZE(lvl, data) - 1);/* iopte_to_paddr获取最后一级页表映射的物理内存页基地址，加上偏移最终得到物理地址 */return iopte_to_paddr(pte, data) | iova;
}

4.dma_map_sg

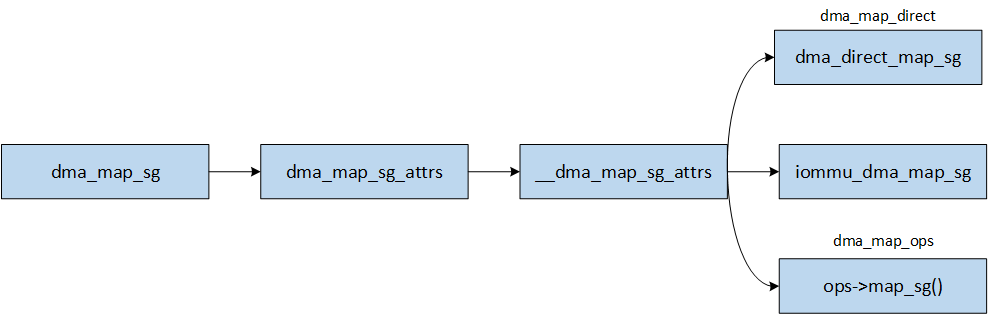

从下图可以看出，dma_map_sg有三种映射内存的方式。第一种是使用direct方式映射内存。第二种使用iommu方式映射内存，第三种使用dma_map_ops回调函数映射内存。本文只介绍前两种。

4.1.dma_direct_map_sg

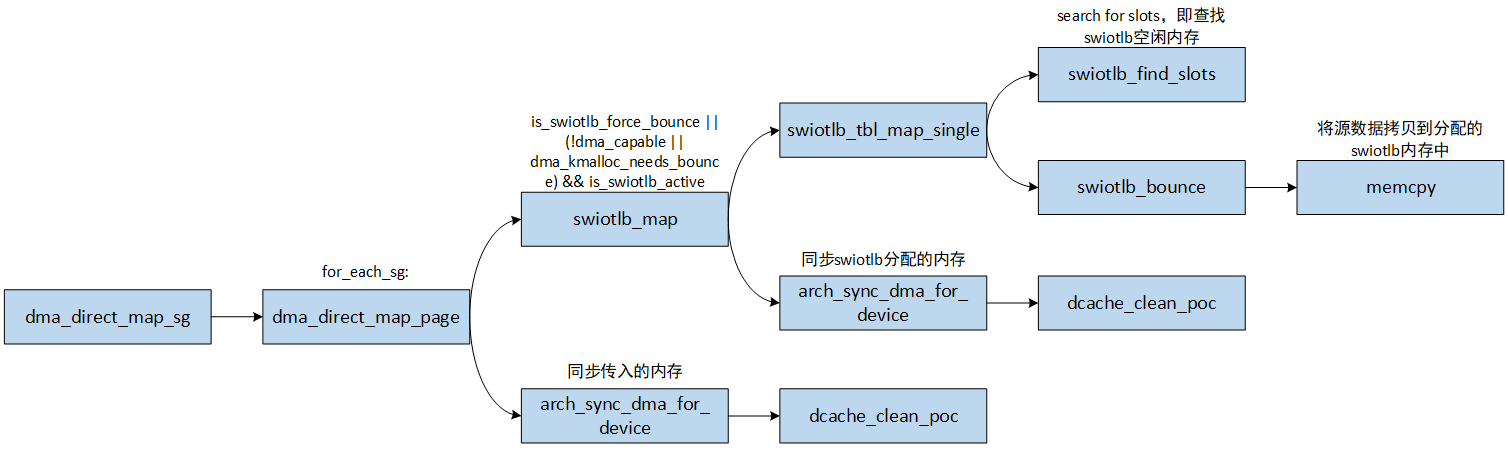

dma_direct_map_sg函数的执行流程如下所示，其遍历scatterlist数组中的每一个page，调用dma_direct_map_page函数映射，具体可参考2.1节。

4.2.iommu_dma_map_sg

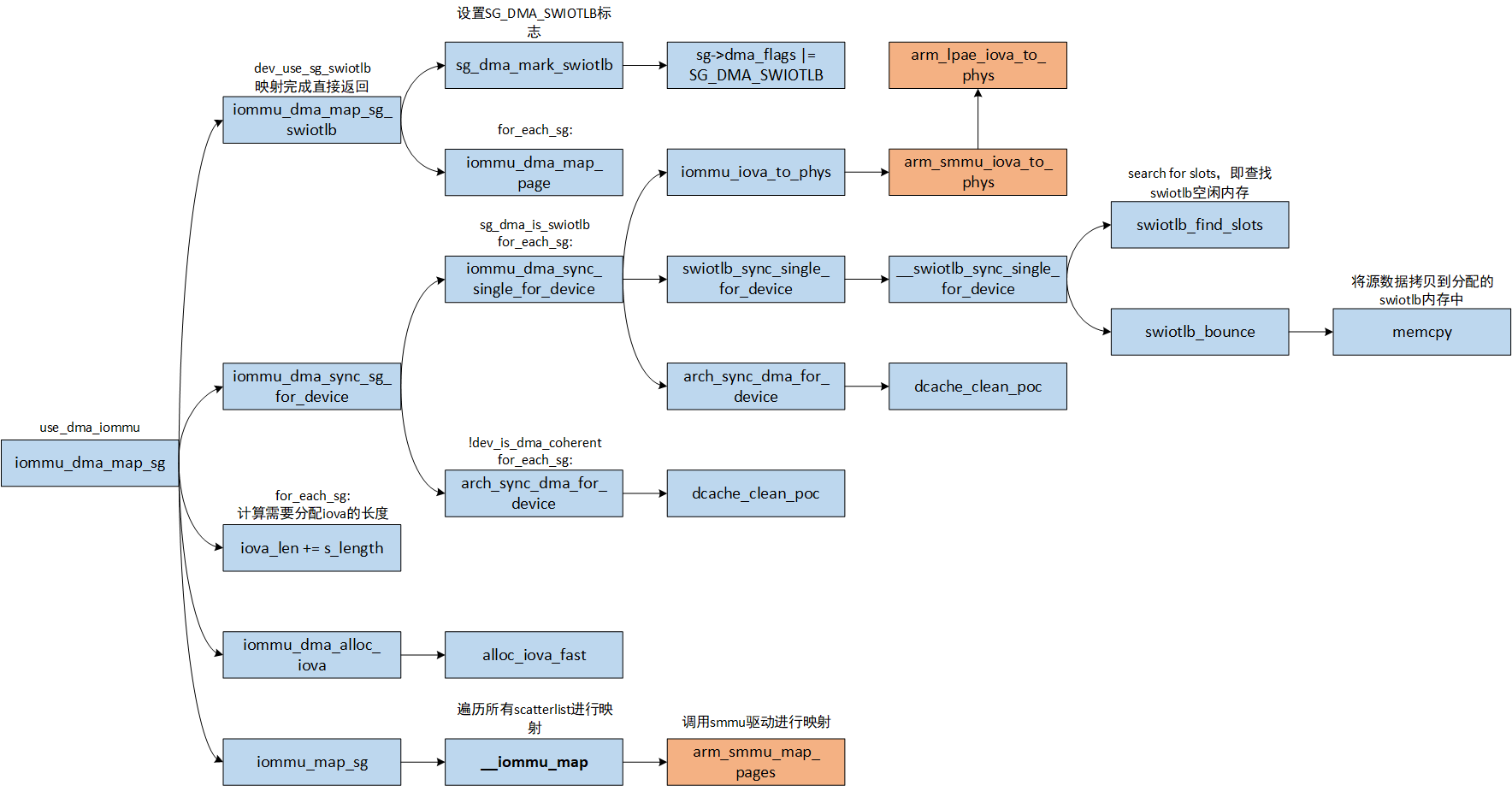

iommu_dma_map_sg映射内存的流程如下图所示，具体步骤如下：

1. 如果设备是不可信设备，或者scatterlist数组中有缓冲区没有按DMA要求的长度对齐，则走iommu_dma_map_sg_swiotlb映射流程。映射完成后直接返回，不走后面的流程。每一个scatterlist映射后的DMA地址（IOVA地址）保存在dma_address中，因此整个scatterlist数组映射后的IOVA地址并不连续。
   1. 首先给第一个scatterlist设置SG_DMA_SWIOTLB标志，表示scatterlist使用swiotlb bounce buffer。
   2. 遍历每一个scatterlist，调用iommu_dma_map_page进行映射，具体可参考2.2节。
2. 首先调用iommu_dma_sync_sg_for_device同步缓存，若需要swiotlb（长度没有对齐的情况第一步已经处理，这里通常不需要swiotlb），则还需要分配bounce buffer并且拷贝数据。然后遍历scatterlist数组，计算需要分配的IOVA长度。接着分配IOVA，最后调用iommu_map_sg映射scatterlist数组，内部会针对每一个scatterlist，调用__iommu_map映射内存。整个scatterlist数组映射后的IOVA地址连续。IOMMU映射内存的流程参考DMA-API（alloc和free）调用流程分析（十） 第2.2.节。


5.dma_unmap_sg

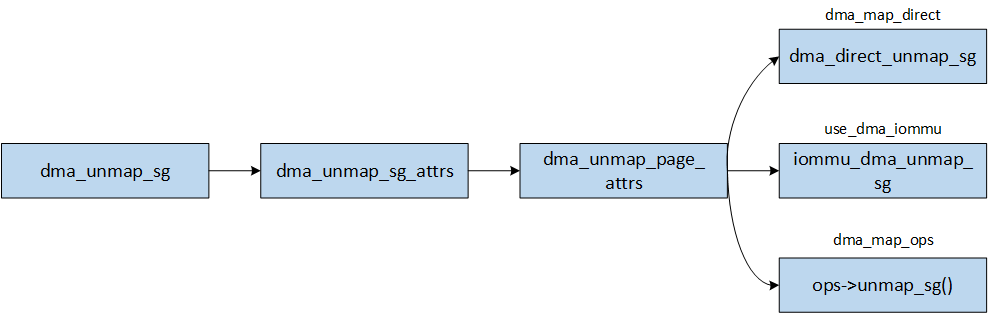

从下图可以看出，dma_unmap_sg有三种unmap内存的方式。第一种是使用direct方式unmap内存。第二种使用iommu方式unmap内存，第三种使用dma_map_ops回调函数unmap内存。本文只介绍前两种。

5.1.dma_direct_unmap_sg

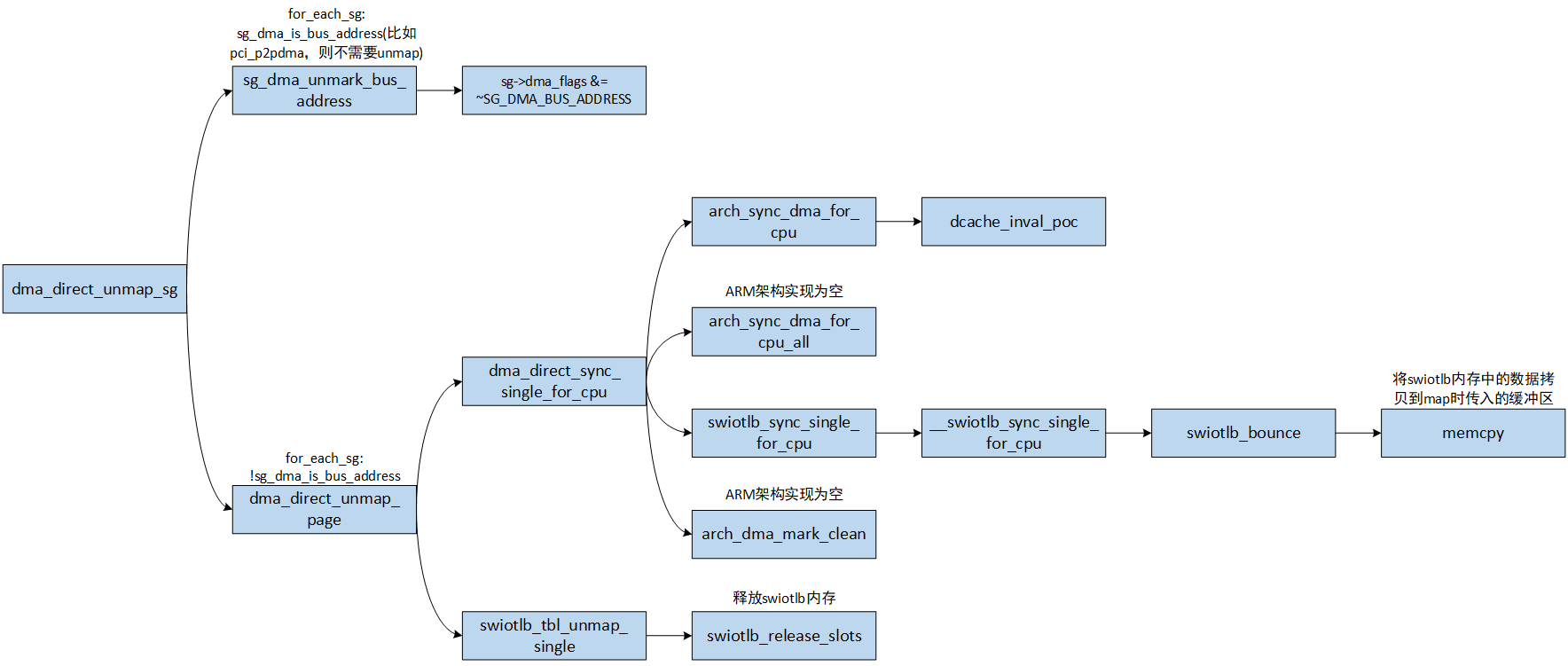

dma_direct_unmap_sg函数执行流程如下图所示，主要工作有：

1. 如果DMA地址是总线地址（即scatterlist中的dma_flags设置了SG_DMA_BUS_ADDRESS标志），则不需要unmap，直接清除掉SG_DMA_BUS_ADDRESS即可。pci_p2pdma缓冲区地址通常会设置SG_DMA_BUS_ADDRESS标志。
2. 否则需要走unmap流程。遍历每一个scatterlist，invalidate cache，如果使用swiotlb内存，还需要拷贝数据和释放swiotlb内存。


5.2.iommu_dma_unmap_sg

iommu_dma_unmap_sg和iommu_dma_map_sg流程刚好相反，执行流程如下：

1. 第一个scatterlist如果设置了SG_DMA_SWIOTLB标志，则说明使用swiotlb内存（IOVA不连续），则遍历每一个scatterlist，调用iommu_dma_unmap_page解除映射。完成之后直接返回。
2. 遍历scatterlist数组，invalidate cache。
3. 遍历scatterlist数组，计算IOVA的起始地址和结束地址（IOVA不连续）。
4. 调用__iommu_dma_unmap函数unmap内存。流程可参考DMA-API（alloc和free）调用流程分析（十） 第3.2.节。


参考资料

1. linux6.12 source code.
2. Arm ® System Memory Management Unit Architecture Specification version 3.
