一、设计背景和意义
1.1设计背景：
在物联网与智慧家居快速发展的当下，传统风扇控制系统存在诸多局限。多数风扇设备仍依赖手动调节，缺乏环境适应性与智能化控制能力，既无法根据室内环境和用户需求自动调节，也难以满足精细化吹风需求。随着人们对使用体验、能耗控制要求提升，单一控制模式已不适用。
现有智能风扇方案常存在功能割裂问题，远程调控、传感器联动、使用场景适配等功能未能有效整合，且成本较高难以普及。基于此，本设计以 STM32F103C8T6 为核心，融合多传感器与语音控制技术，构建低成本、高集成度的智能语音风扇控制系统，以解决传统风扇控制的智能化不足问题。
1.2设计意义：
本设计通过整合多种监测与语音调控技术，具有多重实用价值。从使用体验看，提供远程、按键、APP、语音指令等多元控制方式，满足不同场景下的吹风需求，尤其使用场景适配与自动调节功能提升了使用便捷性。
从节能角度，借助环境监测与用户使用习惯实现按需调速，避免无效能耗，符合绿色家居理念。从技术层面，探索了 STM32 微控制器与语音识别模块协同工作的实现方式，为低成本智能风扇系统开发提供了可参考的集成方案，推动智能风扇技术的普及应用，具有较好的实践与推广价值。

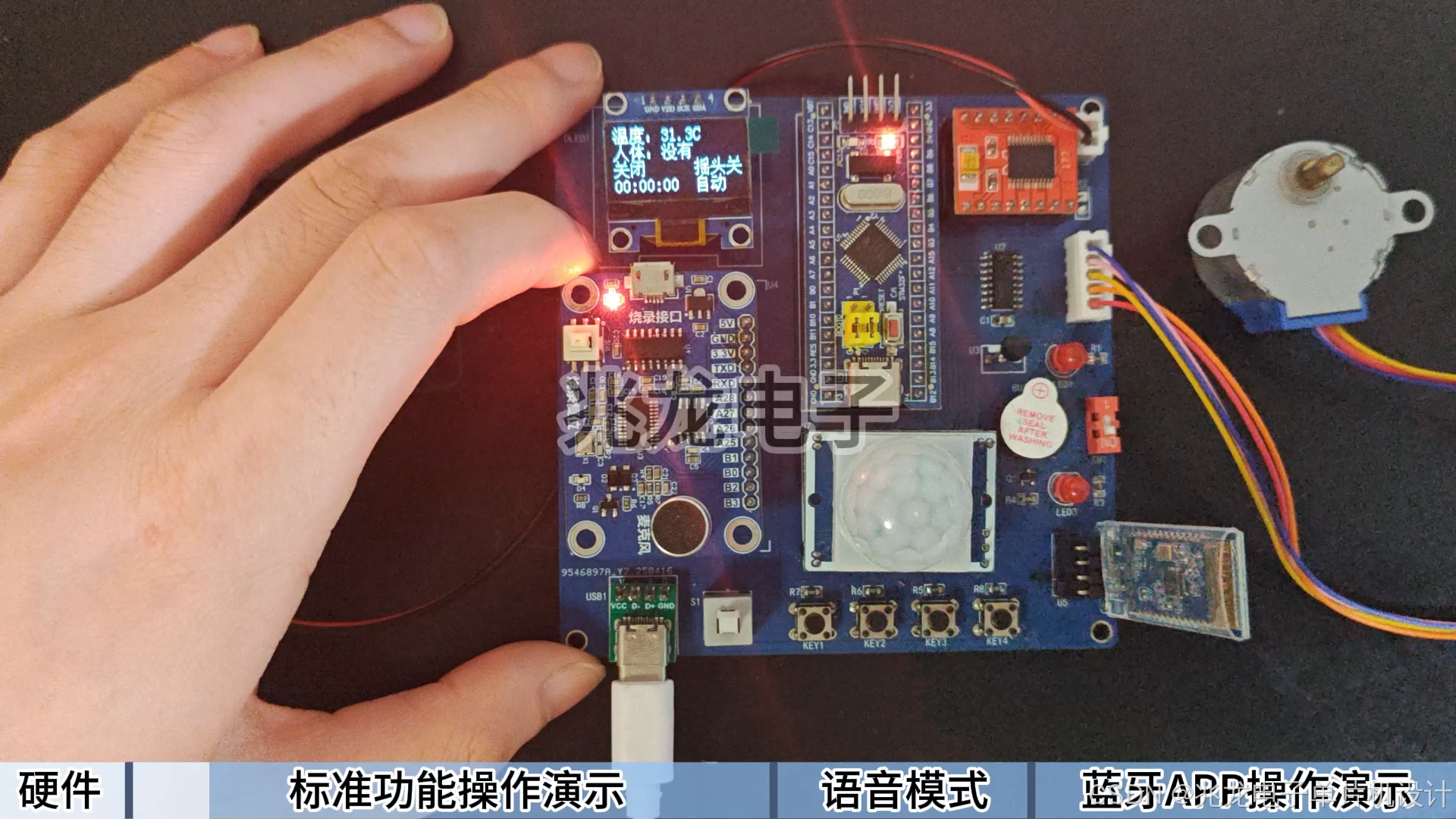

二、实物展示
下方为实物演示视频
【开源】基于STM32单片机智能语音风扇系统
下方为实物展示图片
三、硬件功能介绍
2.1 硬件清单：
- STM32F103C8T6最小系统
- OLED显示
- DS18B20温度传感器
- HC-SR501人体红外传感器
- TB6612电机驱动模块
- JDY-31-SPP蓝牙模块
- 语音模块
- 声光报警
2.2 功能介绍：
（1）STM32F103C8T6单片机作为主控单元
（2）温度采集：DS18B20传感器采集环境温度
（3）人体检测：人体红外传感器判断是否有人
（4）屏幕显示：OLED显示温度、有无人、档位、模式等信息
（5）风扇摇头：步进电机模拟风扇摇头
（6）手动模式：按键调节风扇风速
（7）自动模式：判断是否有人以及根据温度控制风扇开关和风速
（8）语音模式：通过语音控制风速、模式以及摇头
（9）定时功能：定时关闭
（10）APP控制：通过蓝牙远程查看数据以及下发控制

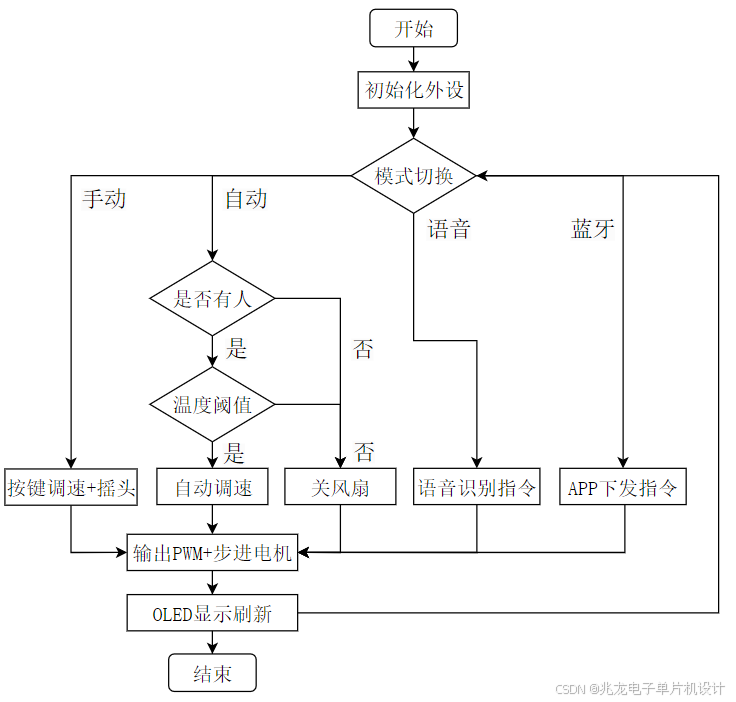

四、软件设计流程图

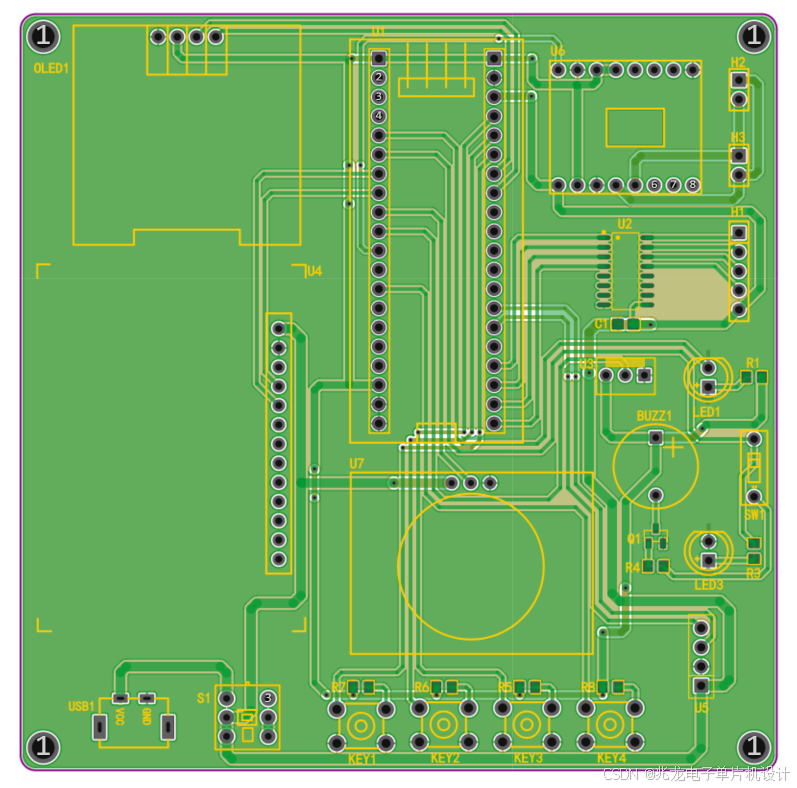

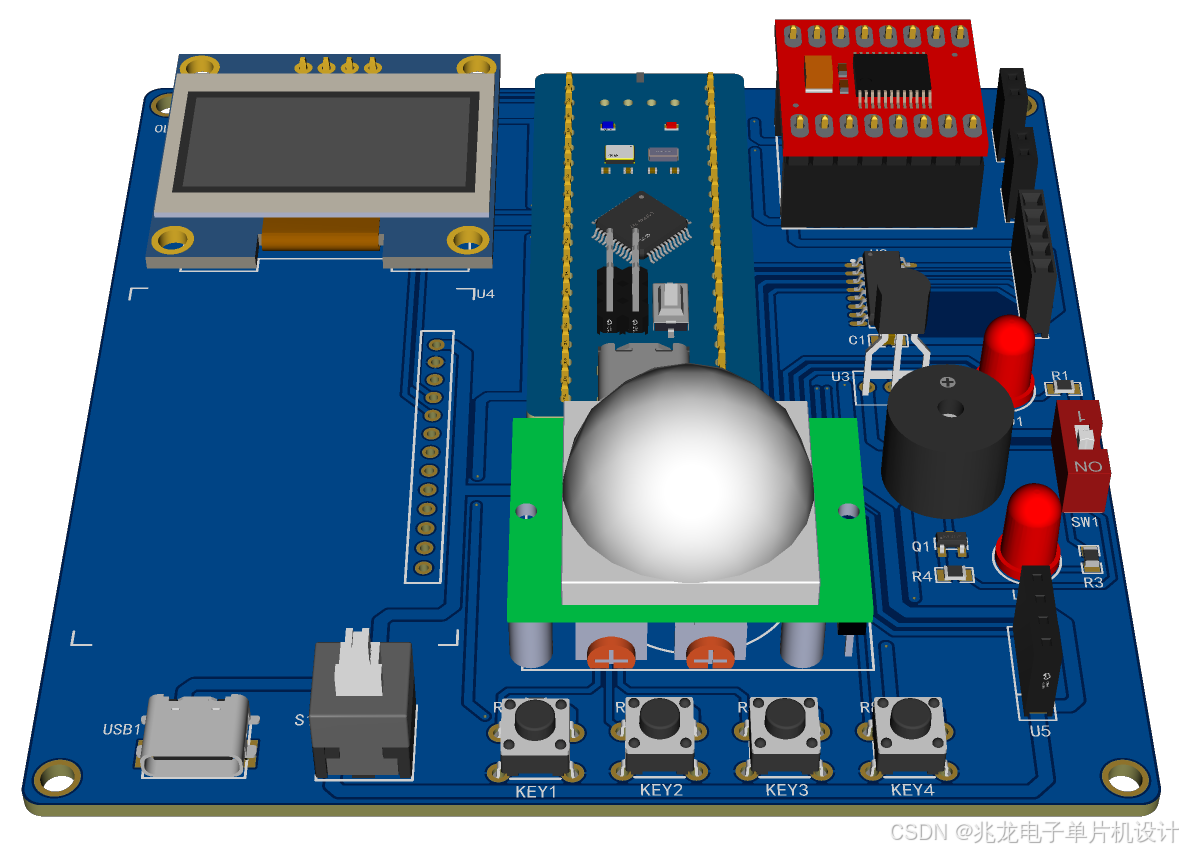

五、硬件PCB展示
六、软件主函序展示
#include "sys.h"
#include "stdio.h"
#include "string.h"
#include "stdlib.h"
#include "math.h"
#include "delay.h"
#include "gpio.h"
#include "key.h"
#include "oled.h"
#include "usart.h"
#include "ds18b20.h"
#include "motor_bujin.h"
#include "timer.h"
#include "motor_dianji.h"/**********************************
变量定义
**********************************/
uint8_t key_num = 0; //按键扫描标志位
uint8_t flag_display = 0; //显示界面标志位
uint32_t time_num = 0; //10ms计时
char display_buf[32]; //显示数组_Bool flag_mode = 0; //模式标志位（自动|手动）
_Bool flag_direction = 0; //摇头标志位
int flag_dir = 0;short temp_value = 0; //温度值
u16 temp_max = 30; //温度最大值
u16 temp_min = 20; //温度最低值s16 motor_pwm = 0; //电机速度int countdown_hour = 0; //倒计时时
int countdown_minute = 0; //倒计时分
int countdown_second = 0; //倒计时秒
_Bool flag_countdown_begin = 0; //倒计时开始标志位
_Bool flag_countdown_end = 0; //倒计时结束标志位
extern _Bool flag_1s; //1秒到达标志位extern _Bool flag_bujin_foreward; //步进电机打开标志位
extern _Bool flag_bujin_reversal; //步进电机关闭标志位
extern _Bool flag_bujin_state; //步进电机状态标志位extern uint8_t usart1_buf[256]; //串口1接收数组
extern uint8_t usart2_buf[256]; //串口2接收数组
unsigned char SendString[50];
uint8_t danwei = 0,send_renflag=0,send_modeflag=0,send_YTflag=0;
/**********************************
函数声明
**********************************/
void Key_function(void); //按键函数
void Monitor_function(void); //监测函数
void Display_function(void); //显示函数
void Manage_function(void); //处理函数/****
******* 主函数
*****/
int main(void)
{
NVIC_PriorityGroupConfig(NVIC_PriorityGroup_2); //配置中断分组为2号
Delay_Init(); //延时初始化
Gpio_Init(); //IO初始化
Key_Init(); //按键初始化
Oled_Init(); //OLED初始化
Oled_Clear_All(); //清屏
while(DS18B20_Init()); //DS18B20初始化
Usart1_Init(9600); //串口1初始化
Usart2_Init(9600); //串口2初始化
Step_Motor_Init(); //步进电机初始化
TIM2_Init(1000-1,7200-1); //初始化0.1s的定时器
Motor_Dianji_Init(); //直流电机初始化
TIM_SetCompare1(MOTOR_DIANJI_TIM,motor_pwm);Delay_ms(1000);
Delay_ms(1000);while(1){
Key_function(); //按键函数
Monitor_function(); //监测函数
Display_function(); //显示函数
Manage_function(); //处理函数time_num++; //计时变量+1
Delay_ms(10);
if(time_num %5 == 0) //最小系统LED闪烁LED_SYS = ~LED_SYS;
if(time_num >= 5000){time_num = 0;}}
}/****
*******按键函数
*****/
void Key_function(void)
{key_num = Chiclet_Keyboard_Scan(0); //按键扫描
if(key_num != 0) //有按键按下{
switch(key_num){
case 1: //按键1：切换界面flag_display++;
if(flag_display >= 6)flag_display = 0;Oled_Clear_All();
break;case 2: //按键2：加键
switch(flag_display){
case 0: //界面0：风速切换
if(flag_mode==1){
//flag_mode = 1;motor_pwm+=300;
if(motor_pwm <= 900){
TIM_SetCompare1(MOTOR_DIANJI_TIM,855+motor_pwm/20); }
else{motor_pwm = 0;
TIM_SetCompare1(MOTOR_DIANJI_TIM,motor_pwm);}}
break;case 1: //界面1：温度最大值+1
if(temp_max < 99)temp_max++;
break;case 2: //界面2：温度最小值+1
if(temp_min < temp_max-1)temp_min++;
break;case 3: //界面3：倒计时时+1
if(countdown_hour < 100)countdown_hour++;
break;case 4: //界面4：倒计时分+1countdown_minute++;
if(countdown_minute >= 60)countdown_minute = 0;
break;case 5: //界面5：倒计时秒+1countdown_second++;
if(countdown_second >= 60)countdown_second = 0;
break;default:
break;}
break;case 3: //按键3：减键
switch(flag_display){
case 0: //界面0：摇头模式切换
if(flag_direction == 0)flag_direction = 1;
elseflag_direction = 0;
break;case 1: //界面1：温度最大值-1
if(temp_max > temp_min+1)temp_max--;
break;case 2: //界面2：温度最小值-1
if(temp_min > 0)temp_min--;
break;case 3: //界面3：倒计时时-1
if(countdown_hour > 0)countdown_hour--;
break;case 4: //界面4：倒计时分-1countdown_minute--;
if(countdown_minute < 0)countdown_minute = 59;
break;case 5: //界面5：倒计时秒-1countdown_second--;
if(countdown_second < 0)countdown_second = 59;
break;default:
break;}
break;case 4: //按键4:切换模式
if(flag_display == 0){
if(flag_mode == 0){flag_mode = 1;}
else{flag_mode = 0;}}
break;default:
break;}}
}/****
*******监测函数
*****/
void Monitor_function(void)
{
if(flag_display == 0) //测量界面{
if(time_num % 10 == 0) //约2s检测一次{temp_value = DS18B20_Get_Temp(); //获取温度值}if(USART2_WaitRecive() == 0) //接收语音指令{
if(usart2_buf[0] == 0x01) //0x01：切换手动模式{flag_mode = 1;}
else if(usart2_buf[0] == 0x02) //0x02：切换自动模式{flag_mode = 0;}
else if(usart2_buf[0] == 0x03) //0x03：关摇头{flag_direction = 0;}
else if(usart2_buf[0] == 0x04) //0x04：开摇头{flag_direction = 1;}
else if(usart2_buf[0] == 0x05) //0x05：减风速{flag_mode = 1;motor_pwm-=300;
if(motor_pwm > 0){
TIM_SetCompare1(MOTOR_DIANJI_TIM,855+motor_pwm/20);}
else{motor_pwm = 0;
TIM_SetCompare1(MOTOR_DIANJI_TIM,motor_pwm);}}
else if(usart2_buf[0] == 0x06) //0x06：加风速{flag_mode = 1;motor_pwm+=300;
if(motor_pwm <= 900){
TIM_SetCompare1(MOTOR_DIANJI_TIM,855+motor_pwm/20);}
else{motor_pwm = 900;
TIM_SetCompare1(MOTOR_DIANJI_TIM,motor_pwm);}}
USART2_Clear();}}
}/****
*******显示函数
*****/
void Display_function(void)
{
switch(flag_display) //根据不同的显示模式标志位，显示不同的界面{
case 0: //界面0：测量界面，显示温度、人体、档位、摇头、倒计时时间
Oled_ShowCHinese(1, 0, "温度：");
sprintf(display_buf,"%d.%dC ",temp_value/10,temp_value%10);
Oled_ShowString(1, 6, display_buf);Oled_ShowCHinese(2, 0, "人体：");
if(HUMAN == 1)
Oled_ShowCHinese(2, 3, "有人");
else
Oled_ShowCHinese(2, 3, "没有");if(motor_pwm == 0)
Oled_ShowCHinese(3, 0, "关闭");
else if(motor_pwm == 300)
Oled_ShowCHinese(3, 0, "一档");
else if(motor_pwm == 600)
Oled_ShowCHinese(3, 0, "二档");
else if(motor_pwm == 900)
Oled_ShowCHinese(3, 0, "三档");if(flag_direction == 1)
Oled_ShowCHinese(3, 5, "摇头开");
else
Oled_ShowCHinese(3, 5, "摇头关");sprintf(display_buf,"%02d:%02d:%02d",countdown_hour,countdown_minute,countdown_second);
Oled_ShowString(4,0,display_buf);if(flag_mode == 0)
Oled_ShowCHinese(4, 5, "自动");
else
Oled_ShowCHinese(4, 5, "手动");
break;case 1: //界面1：显示设置温度最大值
Oled_ShowCHinese(1,0,"设置温度最大值");
if(time_num % 5 == 0){
sprintf(display_buf,"%d ",temp_max);
Oled_ShowString(2, 6, display_buf);}
if(time_num % 10 == 0){
Oled_ShowString(2, 6, " ");}
break;case 2: //界面2：显示设置温度最小值
Oled_ShowCHinese(1,0,"设置温度最小值");
if(time_num % 5 == 0){
sprintf(display_buf,"%d ",temp_min);
Oled_ShowString(2, 6, display_buf);}
if(time_num % 10 == 0){
Oled_ShowString(2, 6, " ");}
break;case 3: //界面3：显示设置倒计时时
Oled_ShowCHinese(1,1,"设置倒计时时");
if(time_num % 5 == 0){
sprintf(display_buf,"%02d:%02d:%02d",countdown_hour,countdown_minute,countdown_second);
Oled_ShowString(2,4,display_buf);}
if(time_num % 10 == 0){
Oled_ShowString(2,4," ");}
break;case 4: //界面4：显示设置倒计时分
Oled_ShowCHinese(1,1,"设置倒计时分");
if(time_num % 5 == 0){
sprintf(display_buf,"%02d:%02d:%02d",countdown_hour,countdown_minute,countdown_second);
Oled_ShowString(2,4,display_buf);}
if(time_num % 10 == 0){
Oled_ShowString(2,7," ");}
break;case 5: //界面5：显示设置倒计时秒
Oled_ShowCHinese(1,1,"设置倒计时秒");
if(time_num % 5 == 0){
sprintf(display_buf,"%02d:%02d:%02d",countdown_hour,countdown_minute,countdown_second);
Oled_ShowString(2,4,display_buf);}
if(time_num % 10 == 0){
Oled_ShowString(2,10," ");}
break;default:
break;}
}/****
*******处理函数
*****/
void Manage_function(void)
{
if(flag_display == 0) //测量界面{
if(flag_mode == 0) //自动模式下，（有人时，温度大于最大值三档、大于中值二档、大于最小值一档，否则关闭）{
if((temp_value > temp_max*10) && HUMAN == 1){motor_pwm = 900;
TIM_SetCompare1(MOTOR_DIANJI_TIM,855+motor_pwm/20);}
else if((temp_value > ((temp_max+temp_min)/2)*10) && HUMAN == 1){motor_pwm = 600;
TIM_SetCompare1(MOTOR_DIANJI_TIM,855+motor_pwm/20);}
else if((temp_value > temp_min*10) && HUMAN == 1){motor_pwm = 300;
TIM_SetCompare1(MOTOR_DIANJI_TIM,855+motor_pwm/20);}
else{motor_pwm = 0;
TIM_SetCompare1(MOTOR_DIANJI_TIM,motor_pwm);}}if(countdown_hour != 0 || countdown_minute != 0 || countdown_second != 0) //通风倒计时不为0flag_countdown_begin = 1; //开始倒计时，进入定时器中断if(flag_1s == 1) //1s到达{flag_1s = 0;if(countdown_second > 0) //倒计时秒>0countdown_second--; //倒计时秒-1else//倒计时秒=0{if(countdown_minute > 0) //如果倒计时分>0{countdown_minute--; //倒计时分-1countdown_second = 59; //倒计时秒=59}else//如果倒计时分=0{if(countdown_hour > 0) //如果倒计时时>0{countdown_hour--; //倒计时时-1countdown_minute = 59; //倒计时分=59countdown_second = 59; //倒计时秒=59}else//如果倒计时时=0，倒计时结束{flag_countdown_begin = 0;flag_countdown_end = 1;}}}}if(flag_countdown_end == 1) //倒计时结束，关闭风扇进入手动模式{flag_countdown_end = 0;motor_pwm = 0;TIM_SetCompare1(MOTOR_DIANJI_TIM,motor_pwm);Beep=1;
Delay_ms(1000);Beep=0;flag_mode = 1;}
if(motor_pwm == 0)flag_direction = 0;
if(flag_direction == 1) //如果在摇头模式，步进电机摇头{
if(flag_bujin_state == 0){flag_bujin_foreward = 1;flag_bujin_reversal = 0;}
else{flag_bujin_foreward = 0;flag_bujin_reversal = 1;}}
else{flag_bujin_foreward = 0;flag_bujin_reversal = 0;}}
else//设置界面，关闭风扇{flag_countdown_begin = 0;flag_direction = 0;flag_bujin_foreward = 0;flag_bujin_reversal = 0;motor_pwm = 0;
TIM_SetCompare1(MOTOR_DIANJI_TIM,motor_pwm);}
}
