I.MX6UL：主频和时钟配置实验

news 2025/9/15 13:41:17

默认配置下 I.MX6U 工作频率为 396MHz。但是 I.MX6U 系列标准的工作频率为 528MHz，有些型号甚至可以工作到 696MHz。本章我们就学习 I.MX6U 的时钟系统，学习如何配置 I.MX6U 的
系统时钟和其他的外设时钟，使其工作频率为 528MHz，其他的外设时钟源都工作在 NXP 推荐的频率。

一、I.MX6UL时钟系统分析

很多外设器件，每个器件的时钟信号不一样，所以要将一个固定的信号频率进行倍频/分频处理，达到每个外设需要的频率。时钟信号的分频就像树的分支一样，这就是时钟树。

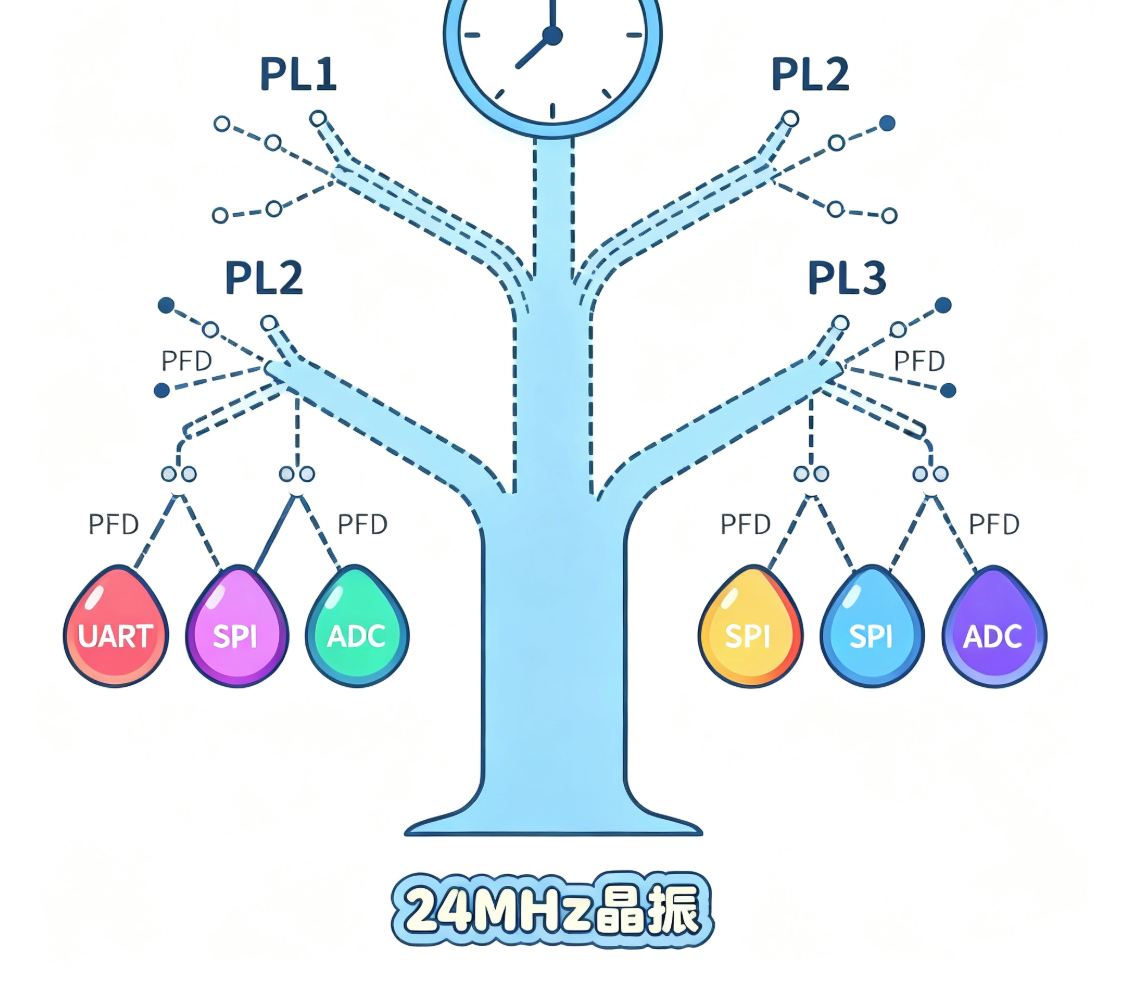

时钟树，可以理解为🌳的主干为24Mhz晶振，24M晶振驱动所有外设是无法满足的，所有树木的主干延伸出了一些枝干，这些枝干为PLL1、PLL2....PLL3，PLL又延伸出了PFD，分支的枝干结出的小果实对应外设，这些小果实需要养分（时钟）。

1.1 系统时钟来源

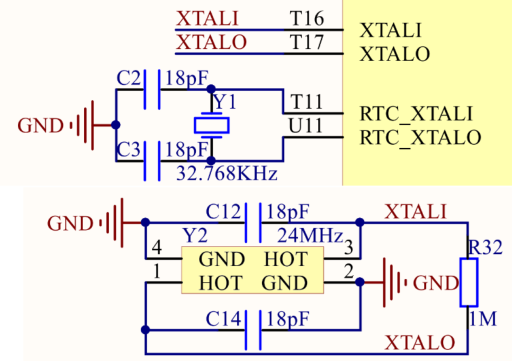

下图为I.MX6U-ALPHA 开发板原理图，开发板时钟原理图。从图可以看出 I.MX6U-ALPHA 开发板的系统时钟来源于两部分：32.768KHz 和24MHz 的晶振，其中 32.768KHz 晶振是 I.MX6U 的 RTC 时钟源，24MHz 晶振是 I.MX6U 内核和其它外设的时钟源。

32.768KHz晶振是外部低速晶振，这个晶振的主要作用于实时时钟功能（real-time-clock）。RTC需要一个稳定的，低功耗的时钟源来持续跟踪时间，即使在系统电源关闭的或低功耗模式下也能保证时间准确。
24MHz 的晶振是外部高速时钟，对于开发板来说，这个晶振是IMX6U内核和其他外设的的主要时钟源。

1.2 7 路PLL时钟源

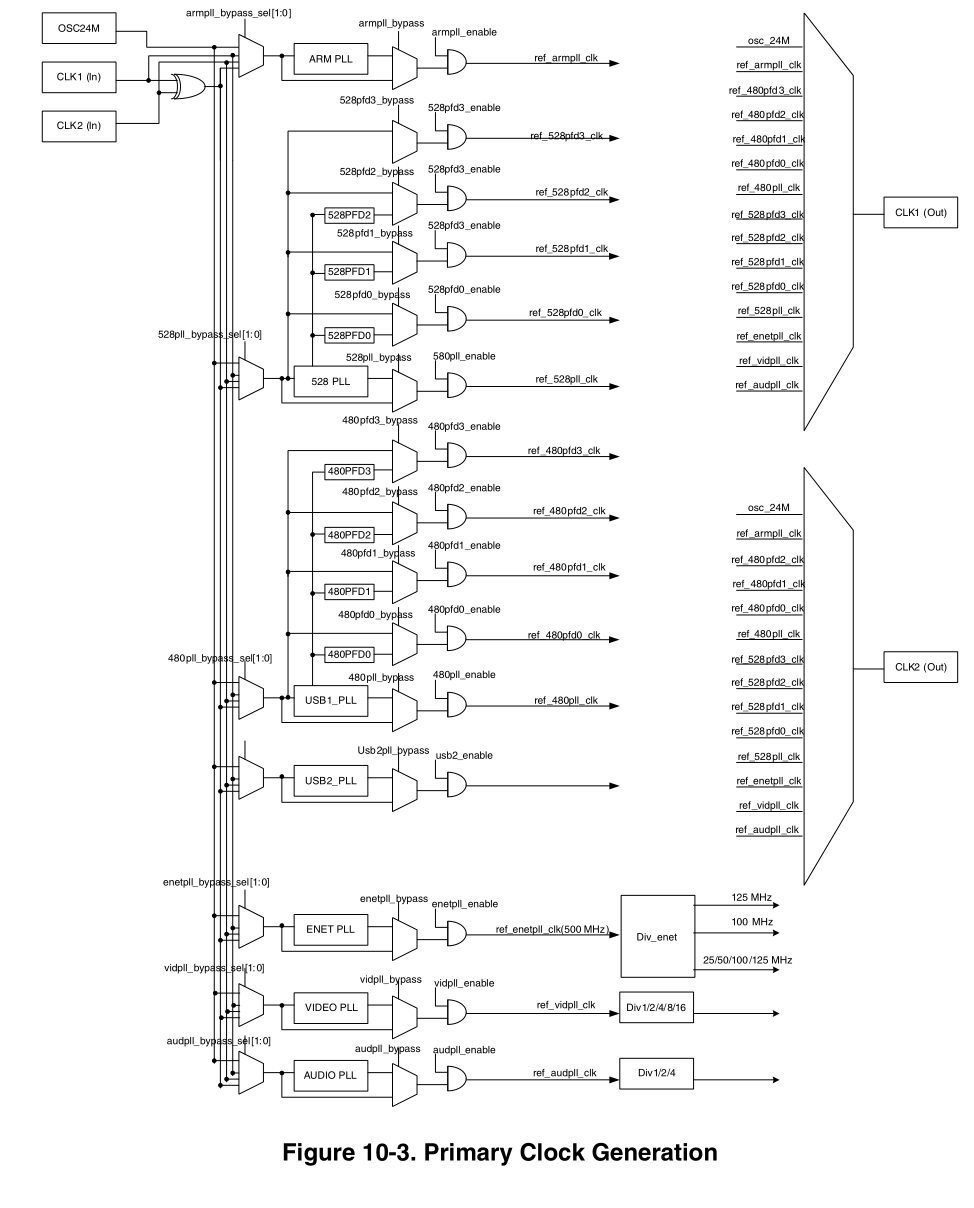

I.MX6U 的外设有很多，不同的外设时钟源不同，NXP 将这些外设的时钟源进行了分组，一共有 7 组，这 7 组时钟源都是从 24MHz 晶振 PLL 而来的，因此也叫做 7 组 PLL，这 7 组 PLL结构如图所示。

（1）ARM_PLL（PLL1），此路 PLL 是供 ARM 内核使用的，ARM 内核时钟就是由此 PLL
生成的，此 PLL 通过编程的方式最高可倍频到 1.3GHz。

（2）528_PLL(PLL2)，此路 PLL 也叫做 System_PLL，此路 PLL 是固定的 22 倍频，不可编
程修改。因此，此路 PLL 时钟=24MHz * 22 = 528MHz，这也是为什么此 PLL 叫做 528_PLL 的原因。此 PLL 分出了 4 路 PFD，分别为：PLL2_PFD0~PLL2_PFD3，这 4 路 PFD 和 528_PLL共同作为其它很多外设的根时钟源。通常 528_PLL 和这 4 路 PFD 是 I.MX6U 内部系统总线的时钟源，比如内处理逻辑单元、DDR 接口、NAND/NOR 接口等等。

（3）USB1_PLL(PLL3)，此路 PLL 主要用于 USBPHY，此 PLL 也有四路 PFD，为：
PLL3_PFD0~PLL3_PFD3，USB1_PLL 是固定的 20 倍频，因此 USB1_PLL=24MHz *20=480MHz。
USB1_PLL 虽然主要用于 USB1PHY，但是其和四路 PFD 同样也可以作为其他外设的根时钟源。
（4）USB2_PLL(PLL7)，看名字就知道此路 PLL 是给 USB2PHY 使用的。同样的，此路 PLL 固定为 20 倍频，因此也是 480MHz。
（5）ENET_PLL(PLL6),此路 PLL 固定为 20+5/6 倍频，因此 ENET_PLL=24MHz * (20+5/6)
= 500MHz。此路 PLL 用于生成网络所需的时钟，可以在此 PLL 的基础上生成 25/50/100/125MHz
的网络时钟。
（6）VIDEO_PLL(PLL5),此路 PLL 用于显示相关的外设，比如 LCD，此路 PLL 的倍频可以调整，PLL 的输出范围在 650MHz--1300MHz。此路 PLL 在最终输出的时候还可以进行分频，可选 1/2/4/8/16 分频。
（7）AUDIO_PLL(PLL4),此路 PLL 用于音频相关的外设，此路 PLL 的倍频可以调整，PLL的输出范围同样也是 650MHz--1300MHz，此路 PLL 在最终输出的时候也可以进行分频，可选1/2/4 分频。

1.3 时钟树

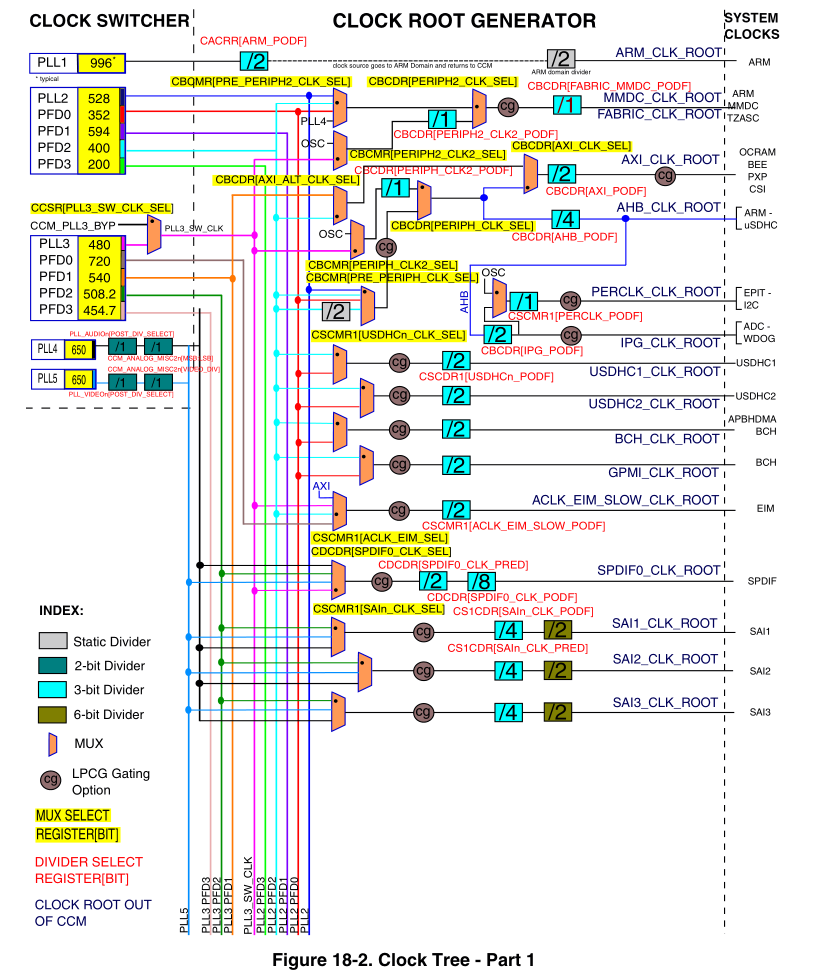

在图主要为三部分：CLOCK_SWITCHER、CLOCK ROOT GENERATOR 和SYSTEM CLOCKS。其中左边的 CLOCK_SWITCHER 就是我们上一小节讲解的那 7 路 PLL 和8 路 PFD，右边的 SYSTEM CLOCKS 就是芯片外设，中间的 CLOCK ROOT GENERATOR 是最复杂的！这一部分就像“月老”一样，给左边的 CLOCK_SWITCHER 和右边的 SYSTEM CLOCKS进行牵线搭桥。外设时钟源是有多路可以选择的，CLOCK ROOT GENERATOR 就负责从 7 路 PLL 和 8 路 PFD 中选择合适的时钟源给外设使用。

图中长得像梯形的是数据选择器，数据选择器标黑点的一路表示要在黄色标识的寄存器的位写入1，表示选择黑点的路。

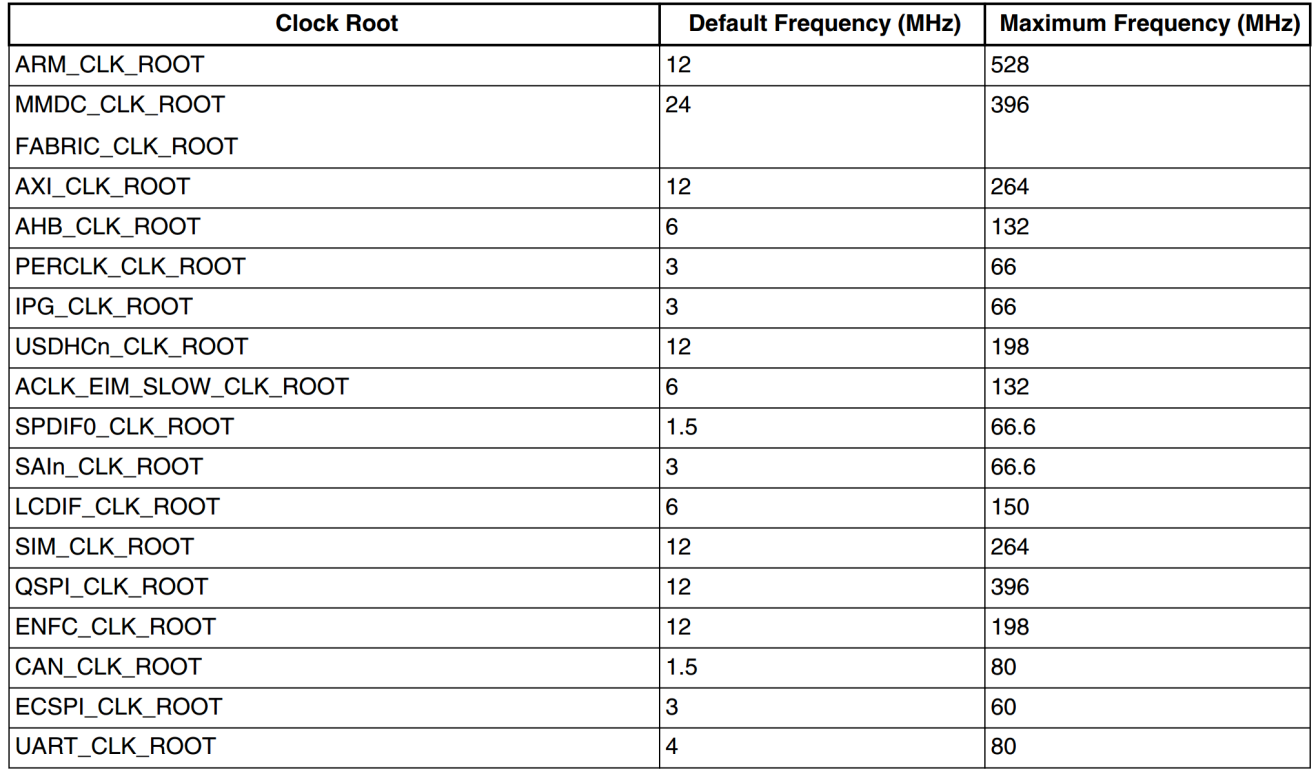

二、I.MX6UL时钟系统配置

2.1 内核时钟配置

我们将 I.MX6U 的主频设置为 528MHz，根据时钟树可以看到ARM 内核时钟如图所示。

①、内核时钟源来自于 PLL1，假如此时 PLL1 为 996MHz。
②、通过寄存器 CCM_CACRR 的 ARM_PODF 位对 PLL1 进行分频，可选择 1/2/4/8 分频，假如我们选择 2 分频，那么经过分频以后的时钟频率是 996/2=498MHz。
③、灰色方块处没有进行 2 分频！！！
④、经过第②步 2 分频以后的 498MHz 就是 ARM 的内核时钟，也就是 I.MX6U 的主频。

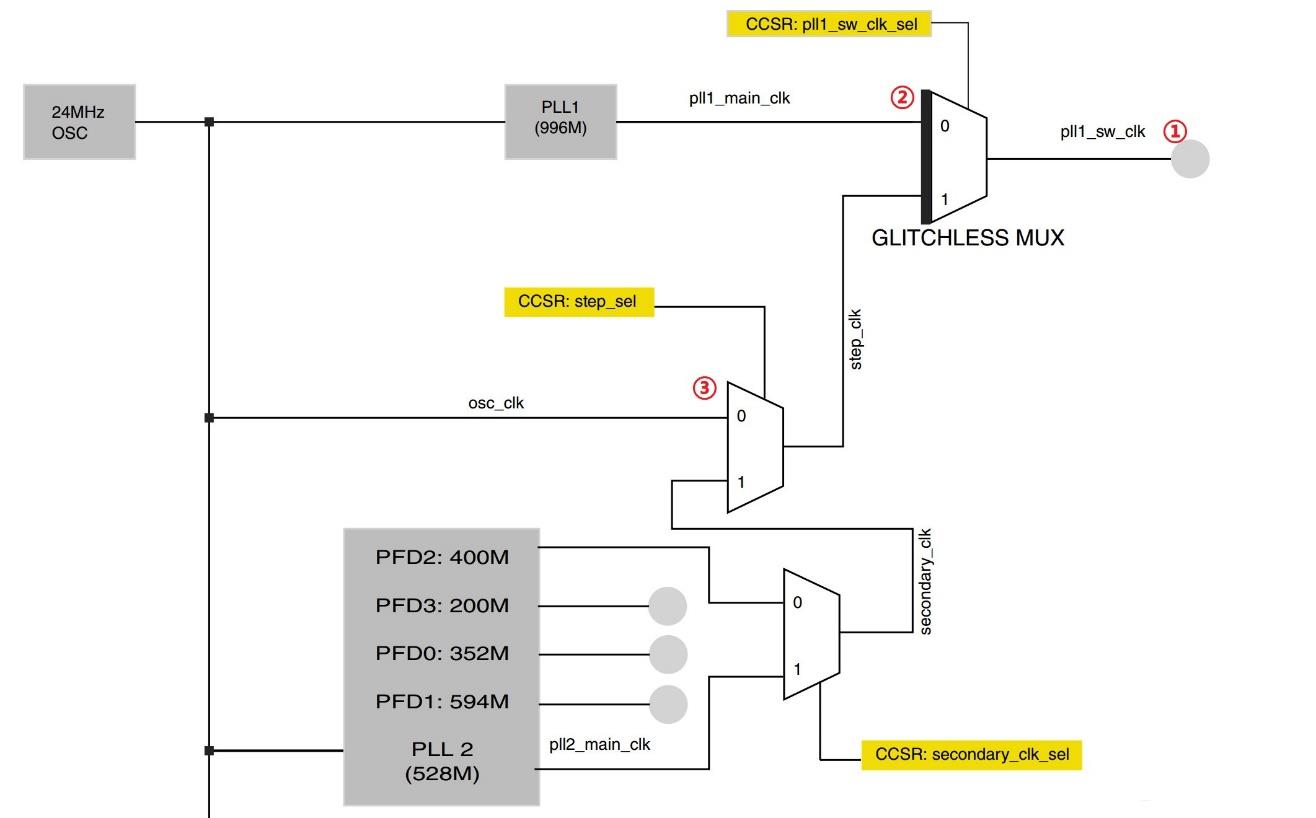

在修改 PLL1 时钟频率的时候我们需要先将内核时钟源改为其他的时钟源，改变时钟需要提供一个备用时钟，时钟相当于心跳。

①、pll1_sw_clk 也就是 PLL1 的最终输出频率。
②、此处是一个选择器，选择 pll1_sw_clk 的时钟源，由寄存器 CCM_CCSR 的
PLL1_SW_CLK_SEL 位决定 pll1_sw_clk 是选择 pll1_main_clk 还是 step_clk。正常情况下应该选择 pll1_main_clk，但是如果要对 pll1_main_clk(PLL1)的频率进行调整的话，比如我们要设置PLL1=1056MHz，此时就要先将 pll1_sw_clk 切换到 step_clk 上。等 pll1_main_clk 调整完成以后再切换回来。
③、此处也是一个选择器，选择 step_clk 的时钟源，由寄存器 CCM_CCSR 的 STEP_SEL 位来决定 step_clk 是选择 osc_clk 还是 secondary_clk。一般选择 osc_clk，也就是 24MHz 的晶振。

2.2 PFD时钟的配置

设置好主频以后我们还需要设置好其他的 PLL 和 PFD 时钟，PLL1 上一小节已经设置，PLL2、PLL3 和 PLL7 固定为528MHz、480MHz 和 480MHz，PLL4~PLL6 都是针对特殊外设的，用到的时候再设置。因此，接下来重点就是设置 PLL2 和 PLL3 的各自 4 路 PFD，NXP 推荐的这 8 路 PFD 频率如图所示。
