计算机视觉（opencv）实战二十——SIFT提取图像特征

news 2025/9/15 13:36:24

🔑 SIFT（尺度不变特征变换）详解与实践

1. SIFT 简介

SIFT（Scale-Invariant Feature Transform，尺度不变特征变换）是 David Lowe 在 1999 年提出的一种局部特征提取算法，它能够在图像中检测到一系列稳定的“关键点”，并为每个关键点生成一段具有独特性的特征描述符。

SIFT 的最大优点是对尺度、旋转、亮度变化和一定程度的仿射变换具有不变性，因此在目标识别、图像拼接、三维重建等任务中非常有用。

2. SIFT 算法原理

SIFT 主要分为 四个步骤：

2.1 尺度空间极值检测

目标：在不同尺度下找到潜在的关键点。
方法：
1. 构建高斯金字塔：对原始图像多次高斯模糊，下采样，得到不同分辨率的图像。
2. 构建高斯差分金字塔（DoG）：对相邻的高斯模糊图像做差分，得到 DoG 图像。
3. 在 DoG 图像中寻找局部极值：每个像素与其 3×3 邻域和相邻尺度层的像素比较，如果是最大或最小值，就认为是关键点候选。

2.2 关键点精确定位

对候选关键点使用泰勒展开精确拟合，剔除对比度过低或位于边缘的点，保留稳定的关键点。

2.3 方向分配

在关键点邻域内计算梯度方向直方图，为每个关键点分配一个或多个主方向。
这样可以实现旋转不变性。

2.4 关键点描述符生成

以关键点为中心，选取一定区域，计算梯度幅值和方向。
将区域划分为 4×4 个小块，每个小块计算 8 个方向的梯度直方图，共 4×4×8=128 维特征向量。
对向量进行归一化，增强对光照变化的鲁棒性。

总结：SIFT 特征点是局部、稳定且可重复检测的点，每个点有一个 128 维描述符，适合做特征匹配。

3. SIFT 代码解析

图片准备：

以下代码展示了如何用 OpenCV 检测图像中的 SIFT 特征点，并可视化结果。

import cv2
import numpy as np# 1. 读取图像并转为灰度
man = cv2.imread('face1.jpg')  # 读入彩色图像
man_gray = cv2.cvtColor(man, cv2.COLOR_BGR2GRAY)  # 转为灰度，SIFT 对灰度图操作# 2. 创建 SIFT 特征检测器
sift = cv2.SIFT_create()  # 也可写成 cv2.xfeatures2d.SIFT_create()# 3. 检测关键点
kp = sift.detect(man_gray)
# kp 是一个列表，每个元素是 cv2.KeyPoint 对象，包含关键点信息
# 常用属性：
# kp.pt：关键点坐标 (x, y)
# kp.size：关键点的尺度大小
# kp.angle：关键点的方向
# kp.response：关键点的响应值
# kp.octave：关键点所在金字塔层级# 4. 绘制关键点
man_sift = cv2.drawKeypoints(man, kp, outImage=None,flags=cv2.DRAW_MATCHES_FLAGS_DRAW_RICH_KEYPOINTS
)
cv2.imshow('sift', man_sift)
cv2.waitKey(0)# 5. 计算描述符
kp, des = sift.compute(man, kp)
print(np.array(kp).shape, des.shape)
# np.array(kp).shape 显示关键点数量
# des.shape 表示描述符的维度，一般是 (关键点数量, 128)

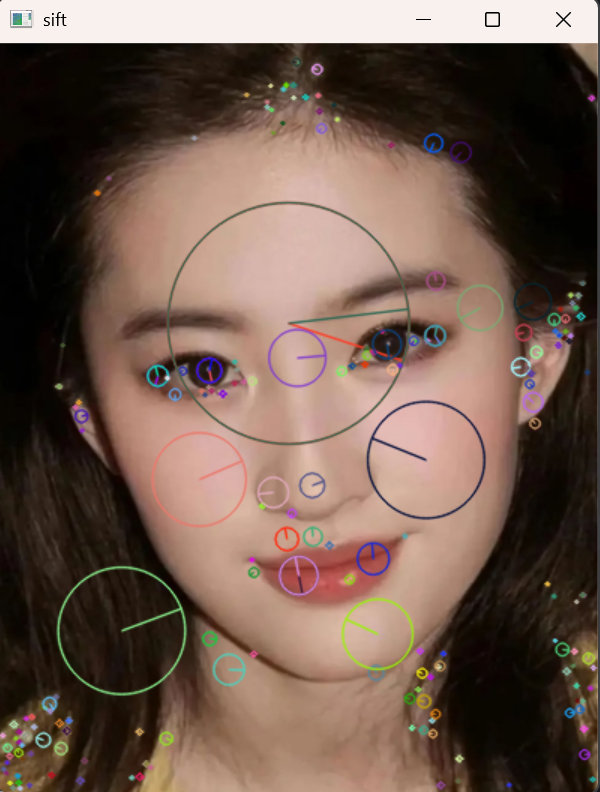

运行结果：

4. 运行结果与说明

可视化效果：你会看到图像上绘制了许多带方向的小圆圈，这些就是检测到的关键点，每个箭头方向表示主方向。
输出形状：
- np.array(kp).shape：关键点个数，例如 (245,) 表示一共检测到 245 个关键点。
- des.shape：描述符矩阵，例如 (245, 128)，说明有 245 个关键点，每个用 128 维向量描述。

展示 描述符计算 和 两张不同角度图的匹配效果

import cv2
import numpy as np# 1. 读取两张图像（可以用同一张图的不同视角或同一场景的两张图）
img1 = cv2.imread('face1.jpg')  # 查询图像
img2 = cv2.rotate(img1, cv2.IMREAD_GRAYSCALE)  # 目标图像# 转为灰度图
gray1 = cv2.cvtColor(img1, cv2.COLOR_BGR2GRAY)
gray2 = cv2.cvtColor(img2, cv2.COLOR_BGR2GRAY)# 2. 创建 SIFT 检测器
sift = cv2.SIFT_create()# 3. 检测关键点并计算描述符
kp1, des1 = sift.detectAndCompute(gray1, None)
kp2, des2 = sift.detectAndCompute(gray2, None)print(f"图1关键点数：{len(kp1)}, 描述符形状：{des1.shape}")
print(f"图2关键点数：{len(kp2)}, 描述符形状：{des2.shape}")# 4. 绘制关键点
img1_kp = cv2.drawKeypoints(img1, kp1, None,flags=cv2.DRAW_MATCHES_FLAGS_DRAW_RICH_KEYPOINTS)
img2_kp = cv2.drawKeypoints(img2, kp2, None,flags=cv2.DRAW_MATCHES_FLAGS_DRAW_RICH_KEYPOINTS)cv2.imshow('Image 1 KeyPoints', img1_kp)
cv2.imshow('Image 2 KeyPoints', img2_kp)
cv2.waitKey(0)# 5. 特征匹配（使用BF匹配器 + KNN筛选）
bf = cv2.BFMatcher(cv2.NORM_L2, crossCheck=False)
matches = bf.knnMatch(des1, des2, k=2)  # KNN 匹配，每个点找两个最相近的匹配# 6. Lowe比率测试，筛选优质匹配
good_matches = []
for m, n in matches:if m.distance < 0.75 * n.distance:good_matches.append(m)print(f"匹配到的特征点数：{len(good_matches)}")# 7. 绘制匹配结果
match_img = cv2.drawMatches(img1, kp1, img2, kp2,good_matches, None,flags=cv2.DrawMatchesFlags_NOT_DRAW_SINGLE_POINTS)cv2.imshow("SIFT Feature Matching", match_img)
cv2.waitKey(0)
cv2.destroyAllWindows()

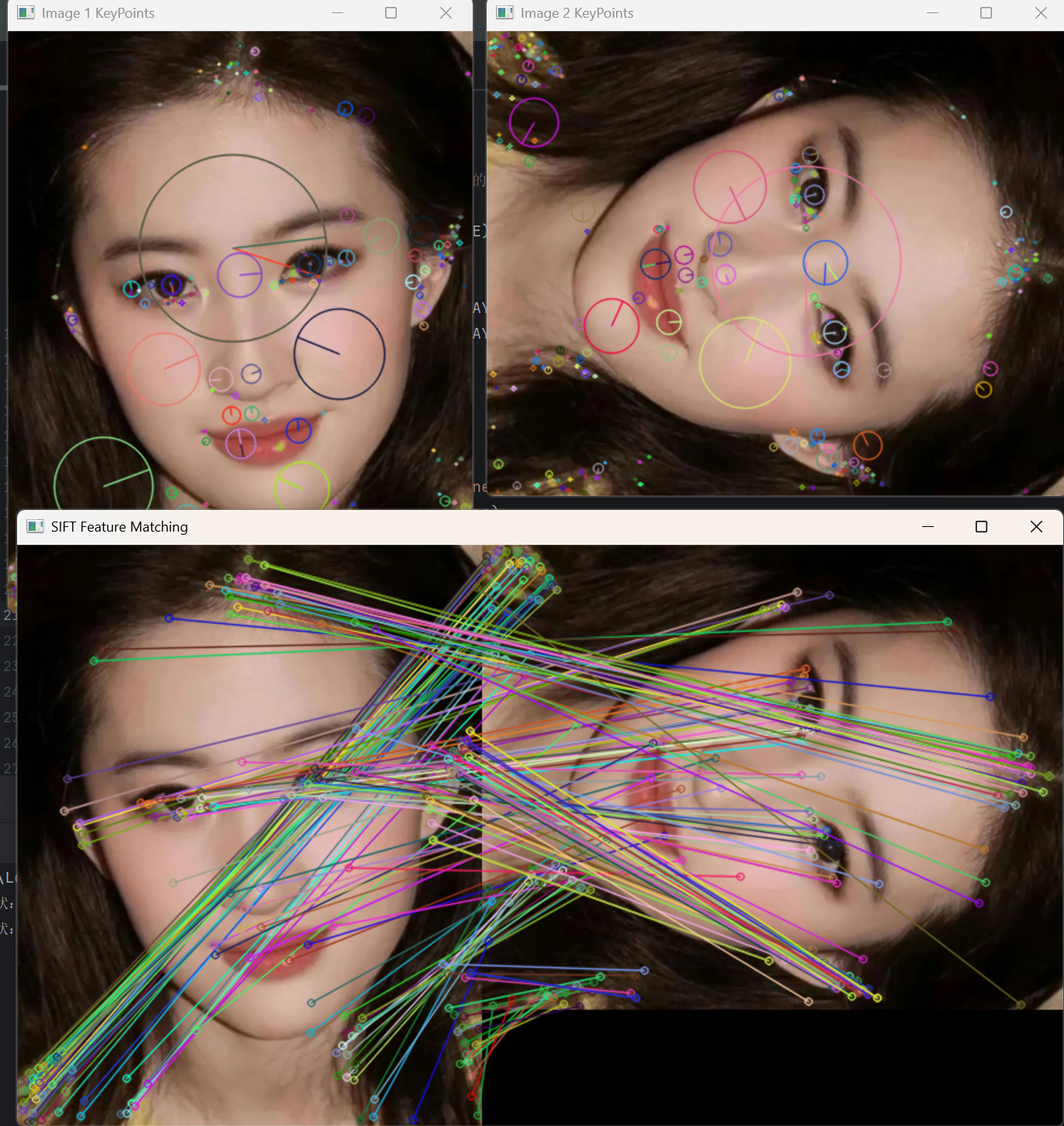

结果：
