【项目】-Orange Pi Zero 3 编译内核测试LED

一次完整的嵌入式 Linux 驱动学习之旅

1，设置环境变量（写入 ~/.bashrc）
echo ‘export ARCH=arm64’ >> ~/.bashrc
echo ‘export CROSS_COMPILE=aarch64-linux-gnu-’ >> ~/.bashrc
source ~/.bashrc

2,、修改设备树：添加 LED 节点

arch/arm64/boot/dts/allwinner/sun50i-h618-orangepi-zero3.dts

`

`// 定义 LED 使用的引脚组（放在 &pio 内部或外部均可）
&pio {led_pins: led_pins {pins = "PC12", "PC13";function = "gpio_out";};
};// 添加 LED 设备节点（关键：不要用 / { } 包裹！）
leds {compatible = "gpio-leds";led_red {label = "red-led";gpios = <&pio 2 12 GPIO_ACTIVE_HIGH>;pinctrl-names = "default";pinctrl-0 = <&led_pins>;};led_green {label = "green-led";gpios = <&pio 2 13 GPIO_ACTIVE_HIGH>;pinctrl-names = "default";pinctrl-0 = <&led_pins>;};
};

彻底清理（避免缓存干扰）
make mrproper
生成配置

make defconfig
make olddefconfig # 补全所有新选项
3. 生成头文件链接（关键！解决 dt-bindings 找不到）
make include/config/auto.conf
4. 编译

make -j$(nproc) Image
make allwinner/sun50i-h618-orangepi-zero3.dtb

替换 SD 卡中的文件
/boot/dtb/allwinner/sun50i-h618-orangepi-zero3.dtb

测试 LED
进入系统后执行：

ls /sys/class/leds
echo 1 > /sys/class/leds/red-led/brightness # 点亮红灯
echo 0 > /sys/class/leds/red-led/brightness # 熄灭

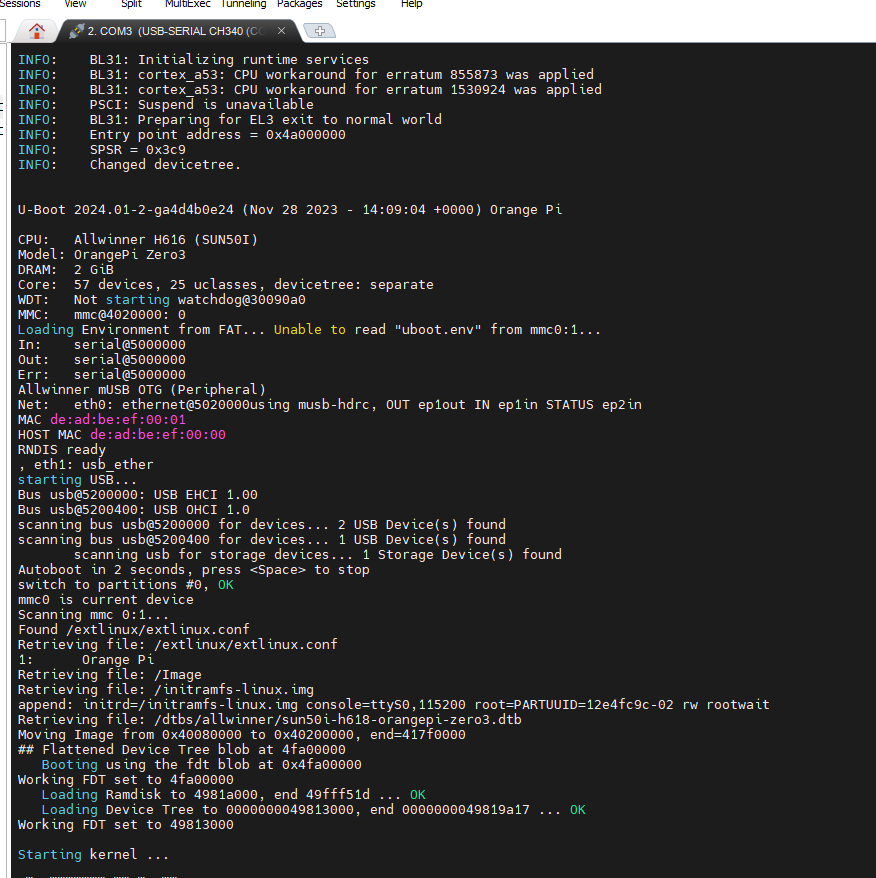

现在编译出来了。内核启动不起来，我再研究下
