【硬件-笔试面试题-95】硬件/电子工程师，笔试面试题（知识点：RC电路中的时间常数）

1、题目

RC电路中的时间常数

2、知识点

在 RC 电路（由电阻 R 和电容 C 组成的电路）中，时间常数（用希腊字母 τ 表示，读音为 “tau” ）是一个非常关键的参数，它决定了电路中电压、电流随时间变化的快慢程度，反映了电路的暂态响应特性。以下从定义、计算方法、物理意义以及在不同类型 RC 电路中的作用来详细讲解：

定义与计算方法

• 定义：在 RC 电路中，时间常数 τ 等于电阻 R 与电容 C 的乘积，即τ = R × C 。
• 单位：电阻 R 的单位是欧姆（Ω），电容 C 的单位是法拉（F），那么时间常数 τ 的单位就是秒（s） 。例如，当电阻 R = 1000Ω，电容 C = 0.001F 时，时间常数 τ = 1000Ω×0.001F = 1s。

物理意义

• 反映充放电速度：时间常数 τ 衡量了电容通过电阻进行充电或放电的快慢。 τ 越大，电容充放电越慢； τ 越小，电容充放电越快。这是因为电阻对电流有阻碍作用，电容的容量大小决定了存储电荷的能力，两者共同作用决定了电容电压达到稳定值的速度。

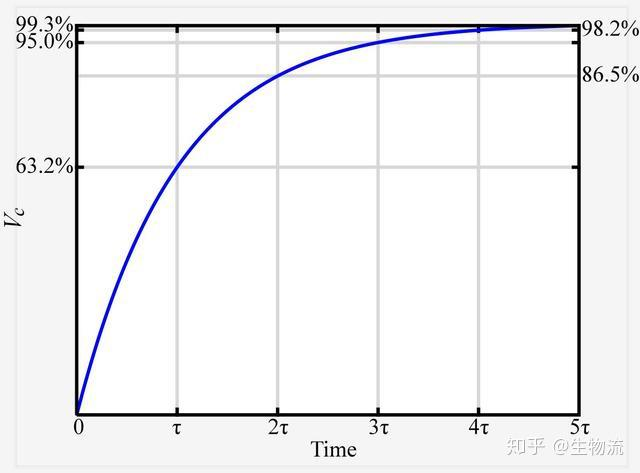

• 具体数值含义：在 RC 充电或放电过程中，当时间 t = τ 时，电容电压会达到最终稳定值的约 63.2%（充电时）或下降到初始值的约 36.8%（放电时） ；当 t = 5τ 时，电容电压基本达到稳定值（充电时接近电源电压，误差小于 1% ；放电时接近 0V）。也就是说，经过大约 5 倍时间常数的时长，可近似认为 RC 电路的暂态过程结束，进入稳态。

在不同类型 RC 电路中的作用

RC 充电电路

• 工作原理：当直流电源接通 RC 串联电路后，电源通过电阻 R 对电容 C 进行充电。随着时间推移，电容两端电压逐渐升高，充电电流逐渐减小。
• 时间常数的影响：较大的时间常数意味着充电过程缓慢，电容电压上升到接近电源电压需要较长时间；较小的时间常数则使充电过程迅速，电容能快速达到接近电源电压的状态。例如在电子闪光灯电路中，需要快速充电来满足频繁闪光的需求，就会选择较小时间常数的 RC 充电电路。

RC 放电电路

• 工作原理：充满电的电容通过电阻 R 进行放电，电容两端电压逐渐降低，放电电流也逐渐减小。
• 时间常数的影响：时间常数越大，电容电压下降越慢，能够在较长时间内维持一定的电压输出；时间常数小，电容电压下降迅速。像一些定时电路，就是利用 RC 放电电路中时间常数与放电时间的关系来实现定时功能，通过调整 R 和 C 的值，设定不同的时间常数，从而获得不同的定时时长。

RC 滤波电路

• 工作原理：利用电容对不同频率信号呈现不同容抗的特性，结合电阻来实现对特定频率信号的过滤。例如在 RC 低通滤波电路中，低频信号更容易通过，高频信号被电容短路到地；在 RC 高通滤波电路中则相反。
• 时间常数的影响：时间常数会影响滤波电路的截止频率（f_c = 1 / (2πRC) ） 。时间常数越大，截止频率越低，意味着电路允许通过更低频率的信号，对高频信号的衰减更明显；时间常数越小，截止频率越高，允许通过相对更高频率的信号。

总结

RC 电路中的时间常数是理解和设计 RC 电路的关键参数，无论是分析电路的暂态响应，还是设计滤波电路、定时电路等，都需要准确把握时间常数的概念和作用。通过合理选择电阻和电容的值，调整时间常数，就能使 RC 电路满足不同的应用需求。
