Altium Designer(AD)自定义PCB外观颜色
目录
1视图设置界面介绍
2PCB阻焊层颜色设置
2.1进入视图设置界面
2.2阻焊层颜色设置
2.3顶层和底层阻焊层颜色设置
2.4顶层阻焊层试图效果
2.5底层阻焊层试图效果
3设置PCB丝印颜色设置
3.1找到丝印设置选项
3.2设置顶层和底层丝印颜色
3.3顶层丝印
3.4底层丝印
4硬件工程师笔试面试相关文章链接(部分链接)
摘要:本文介绍了PCB设计中的视图设置方法,包括阻焊层和丝印层的颜色配置步骤。通过层管理界面可分别设置顶层/底层阻焊层颜色及丝印层颜色,并附有效果示意图。文末提供了多个硬件工程师笔试面试资源链接,涵盖2025版真题汇总、高频考点、电子器件知识及Multisim14教程等内容,读者可前往CSDN博客获取完整资料。
1视图设置界面介绍

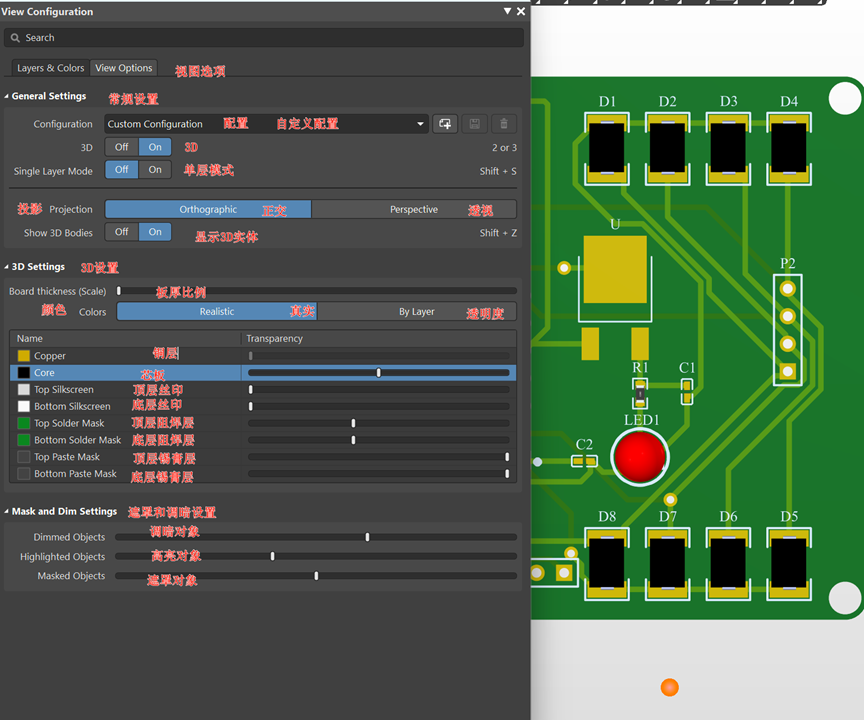

界面设置相关信息如下图所示
2PCB阻焊层颜色设置
2.1进入视图设置界面

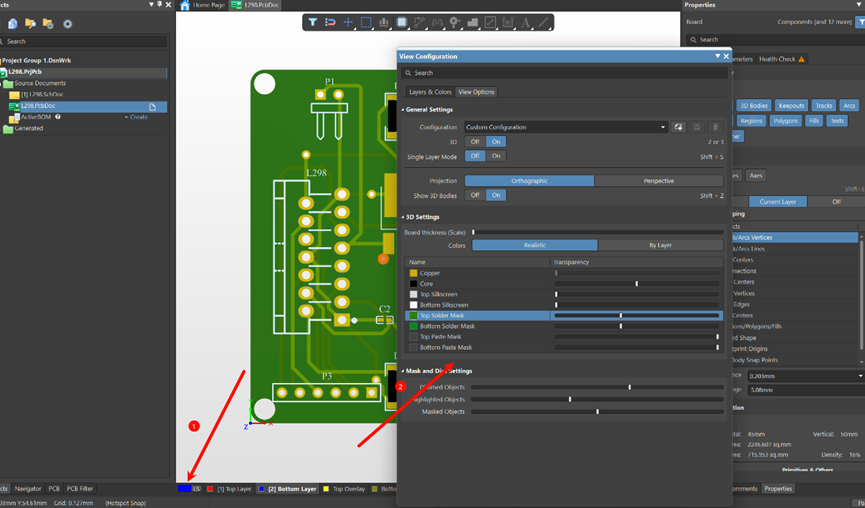

如下图所示:1:层管理——>2:View Options
2.2阻焊层颜色设置
依次操作:1:点击颜色设置——>2:选取颜色
