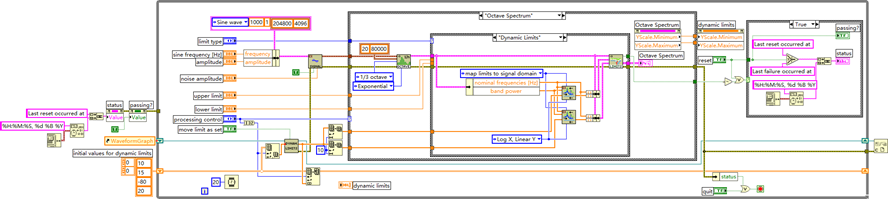

LabVIEW信号监测与分析

借助 LabVIEW 平台，生成含正弦波与噪声的信号，经频谱分析等处理，结合动态限值判断信号是否超限，广泛用于音频、振动等领域的信号监测，助力高效开展信号分析与质量把控。

概念说明

系统围绕信号的生成、处理、分析及监测展开。通过创建特定参数的信号，利用频谱分析等手段解析信号特征，再依据设定限值判定信号是否合规，为各类工程场景下的信号相关工作提供技术支撑。

信号生成功能：生成带噪声的正弦波信号，可设置正弦波频率、幅度及噪声幅度。

• 使用场合：需模拟含噪正弦信号的场景，如音频信号模拟、简单振动信号模拟等。

• 特点：参数调节便捷，能快速生成不同特性的基础测试信号。

• 使用注意事项：频率设置需结合后续分析带宽，幅度与噪声幅度比例要合理，避免信号过强或过弱影响后续处理。

• 类似功能对比：与 Matlab 的信号生成函数相比，LabVIEW 的该 VI 更适合快速搭建可视化信号生成系统，实时性更强，但在复杂信号算法自定义上稍逊。

频谱分析

• 功能：对输入信号进行倍频程频谱分析，将信号按频率段分解并计算各段功率等。

• 使用场合：音频信号分析（如音响设备频响测试）、振动信号的频率成分分析等。

• 特点：符合人耳对频率感知的倍频程分析，结果直观，便于工程上对宽频信号的频段特性把握。

• 使用注意事项：需根据信号频率范围合理设置倍频程类型（如 1/3 倍频程），保证分析频段覆盖信号有效范围。

• 类似功能对比：和 FFT 频谱分析相比，倍频程分析更侧重人耳听觉相关的频率分段，FFT 则是等间隔频率点分析，倍频程在音频领域更具针对性。

限值判断与监测

• 功能：结合动态限值，判断信号是否超出上下限，记录超限情况及时序。

• 使用场合：信号质量监测（如设备运行时振动信号超限预警）、产品性能测试（如音频设备输出信号幅度超限检测）。

• 特点：支持动态限值调整，能实时监测并反馈信号状态，便于及时发现异常。

• 使用注意事项：限值设置要基于实际信号正常范围，避免误报或漏报；时序记录需确保时间精度，以便后续故障溯源。

• 类似功能对比：与传统硬件限值监测模块相比，该 VI 灵活性高，可通过软件快速修改限值与监测逻辑，但硬件模块在极端环境（如强电磁干扰）下稳定性可能更优。
