STM32_05_时钟树

时钟

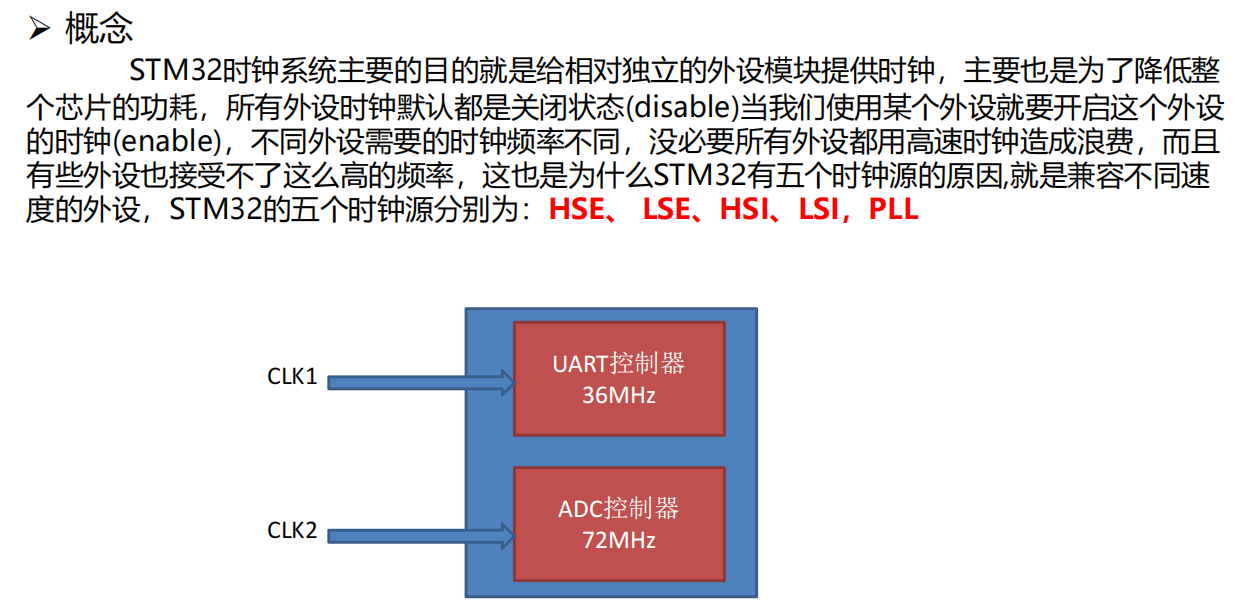

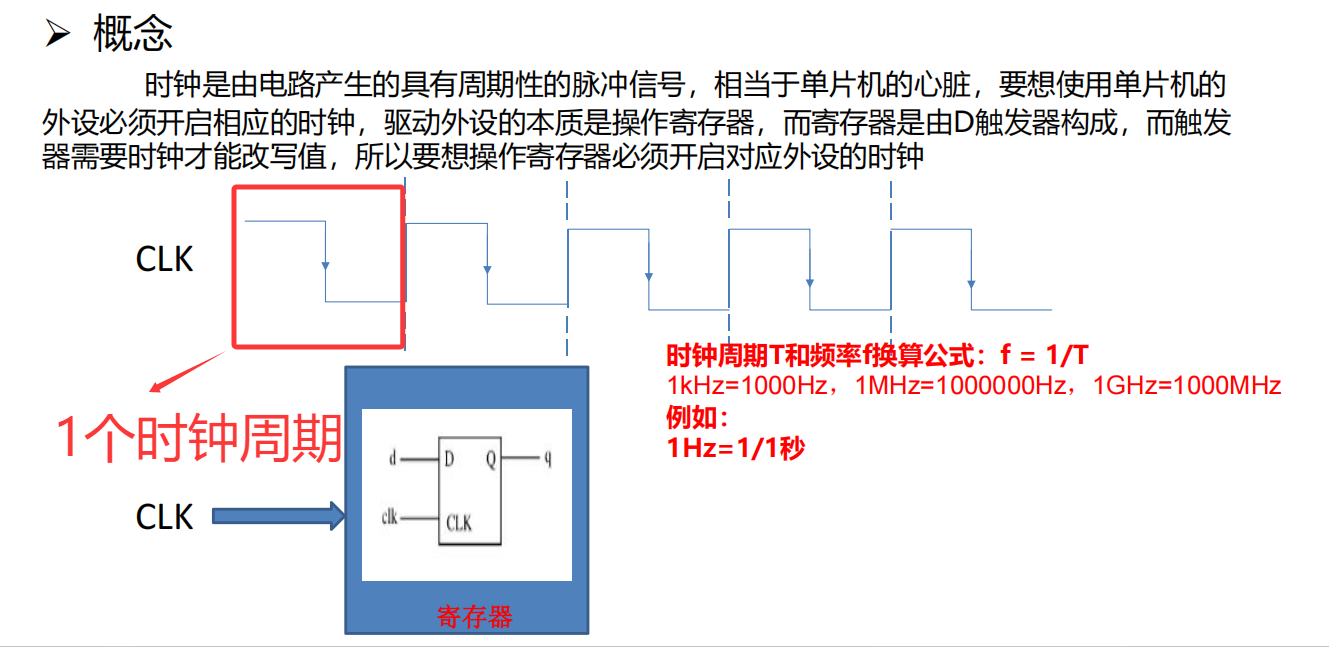

d用来输入数据，CLK就是我们的时钟，CPU1s中72000000HZ个时钟周期

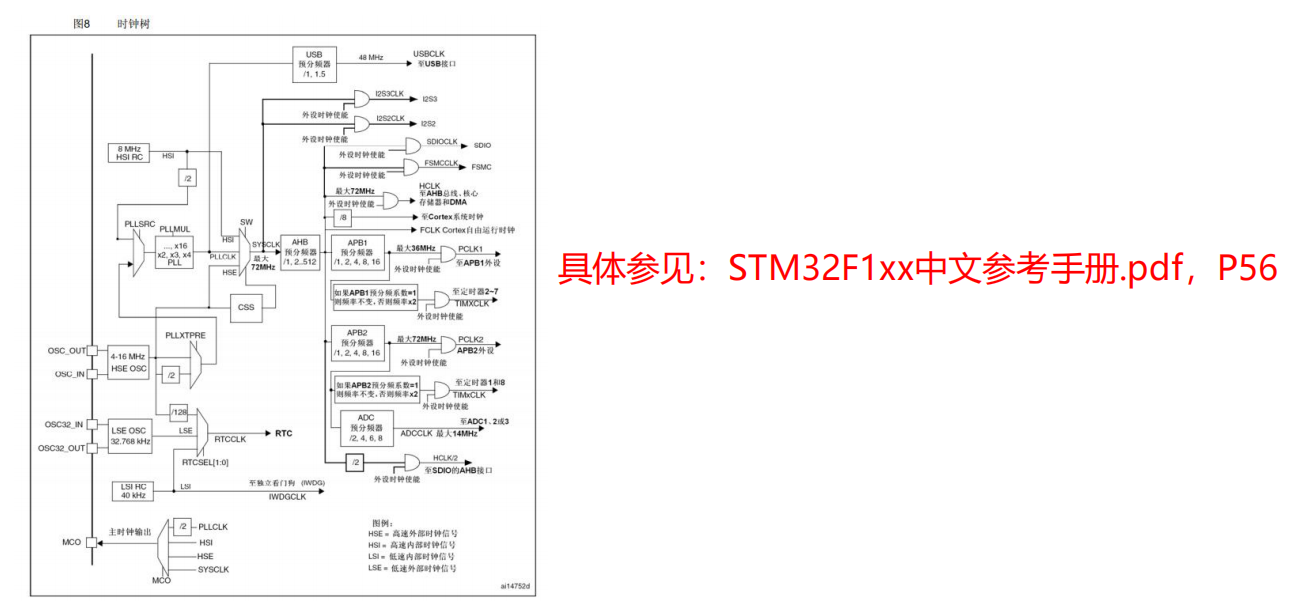

STM32的时钟树

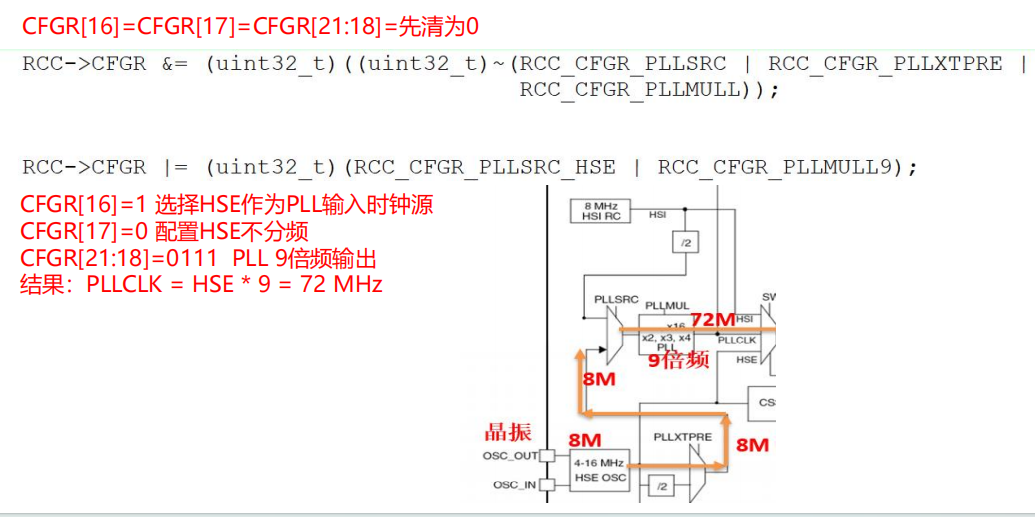

锁相环

---

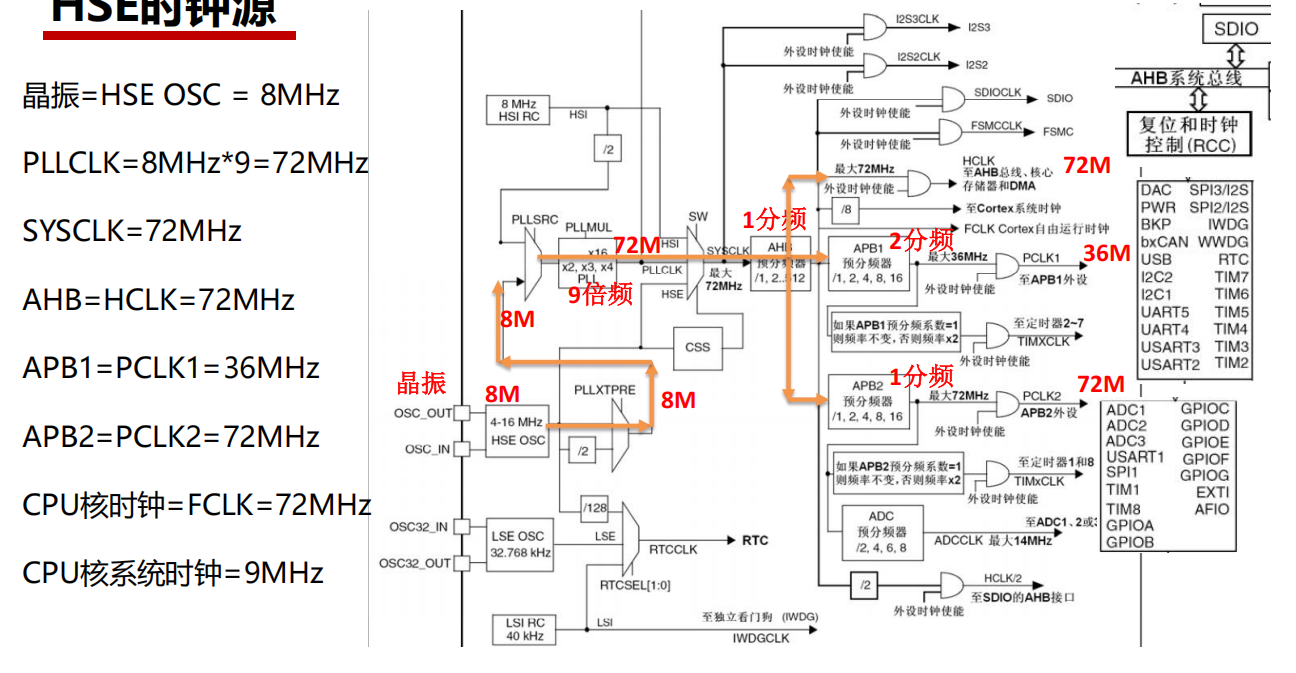

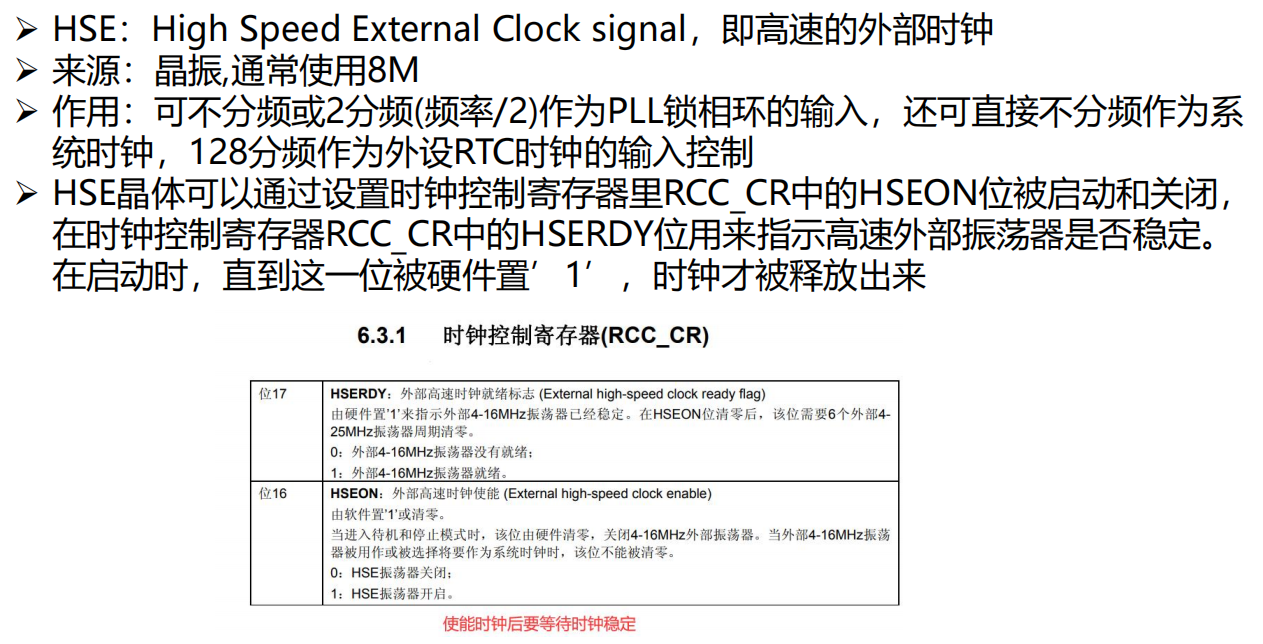

HSE时钟源

---

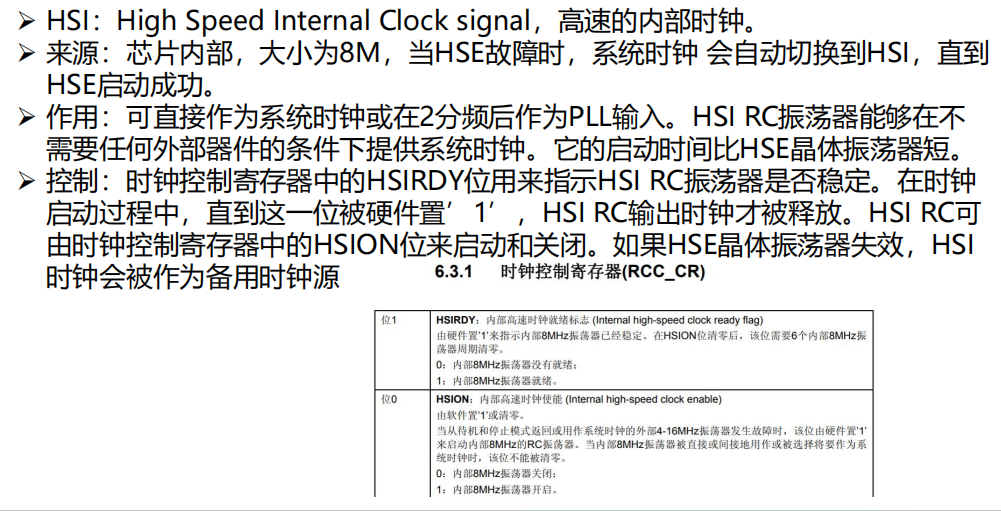

HSI时钟源

---

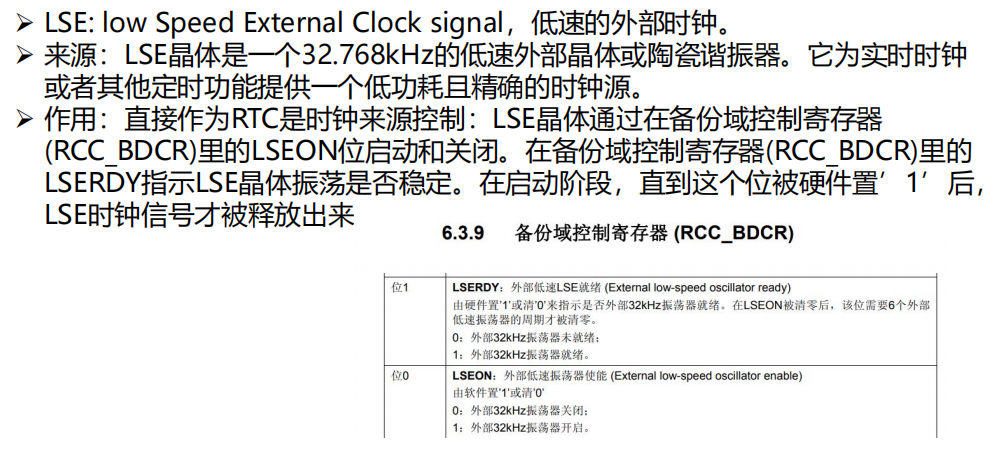

LSE时钟源

---

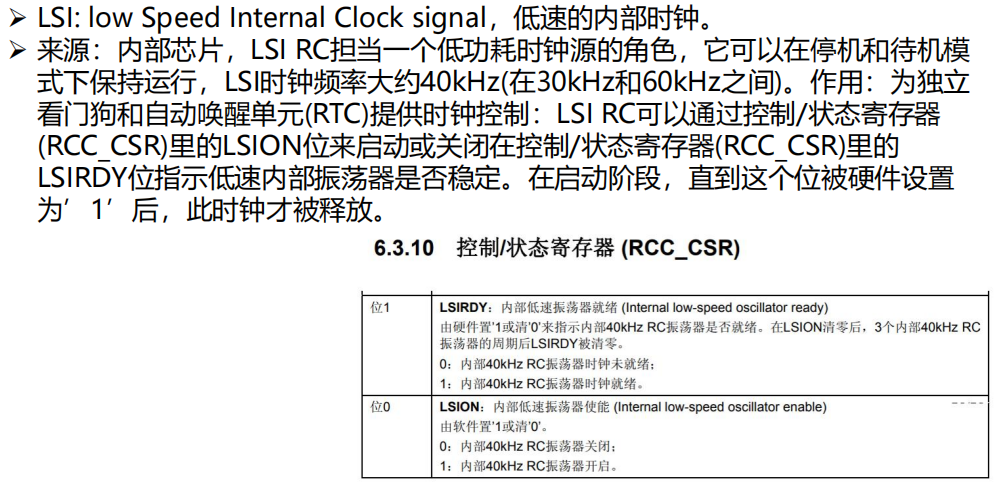

LSI时钟源

---

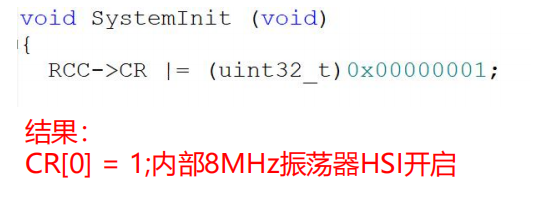

SystemInit函数

---

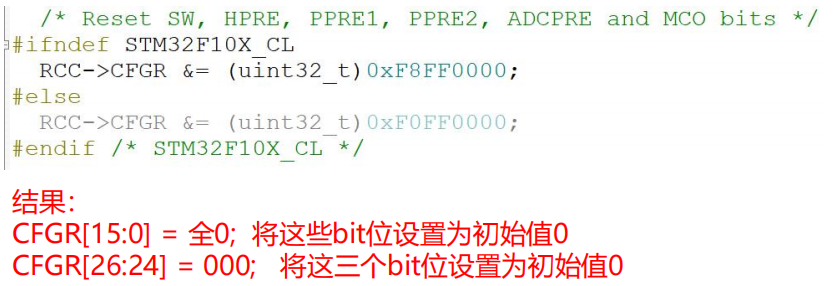

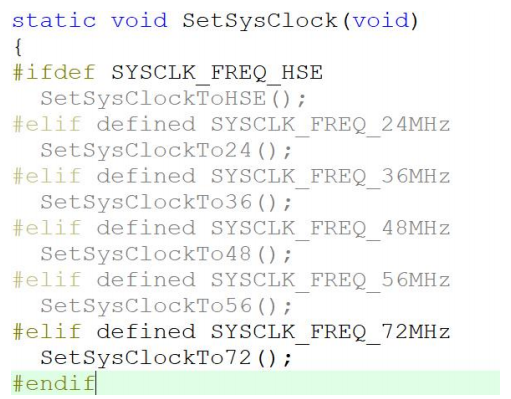

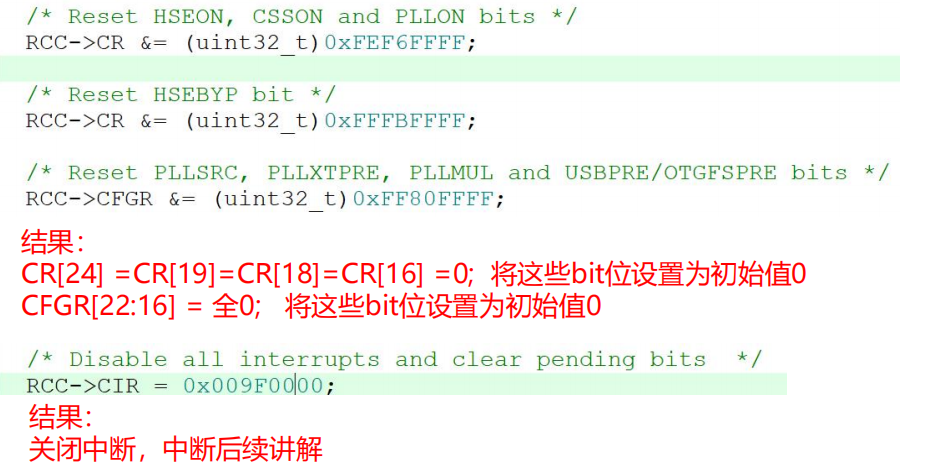

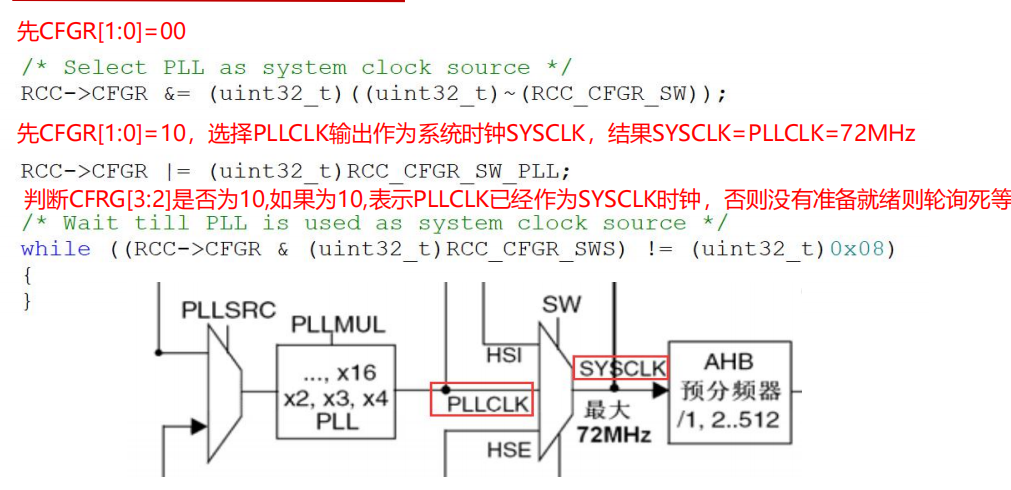

SetSysClock函数

---

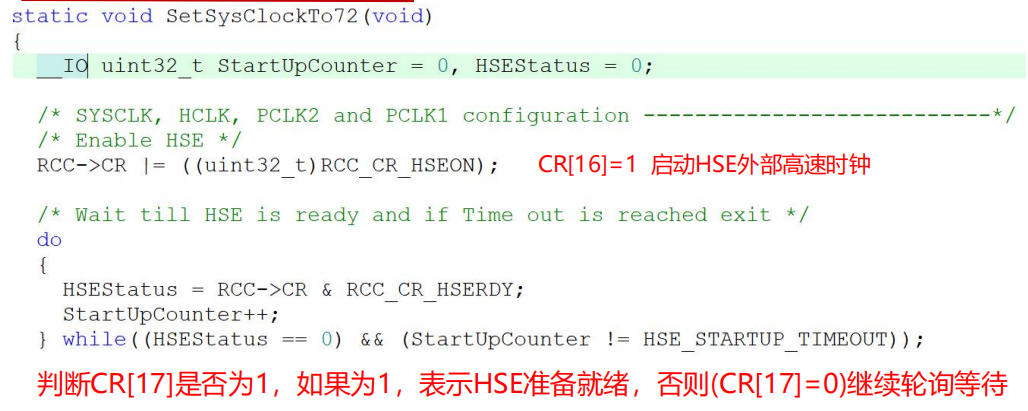

SetSysClockTo72函数

---

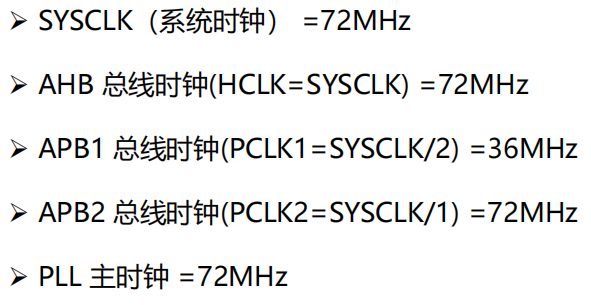

SystemInit()后时钟频率大小

---

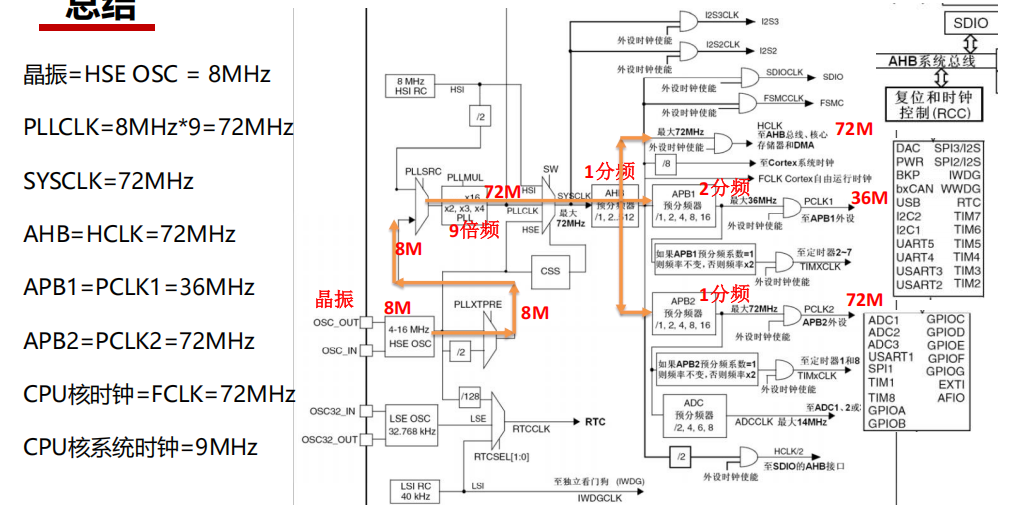

总结

---

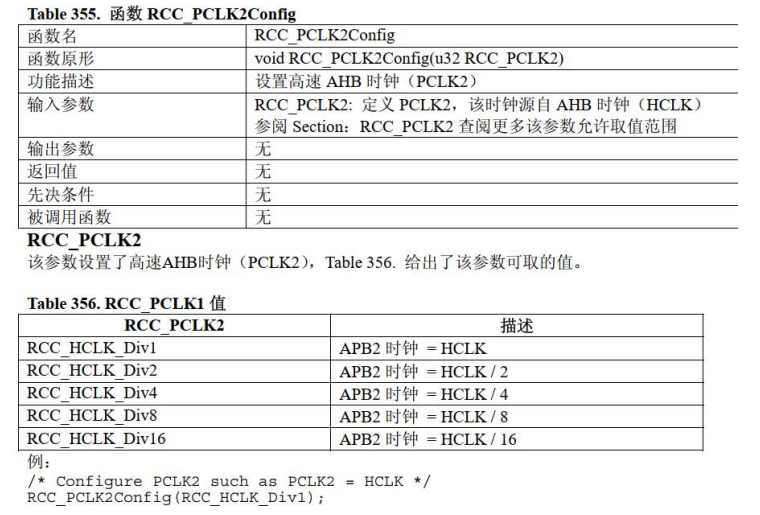

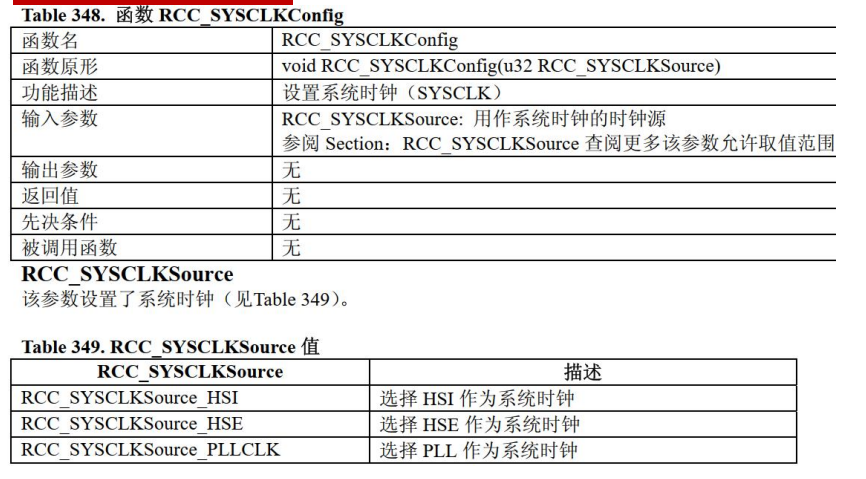

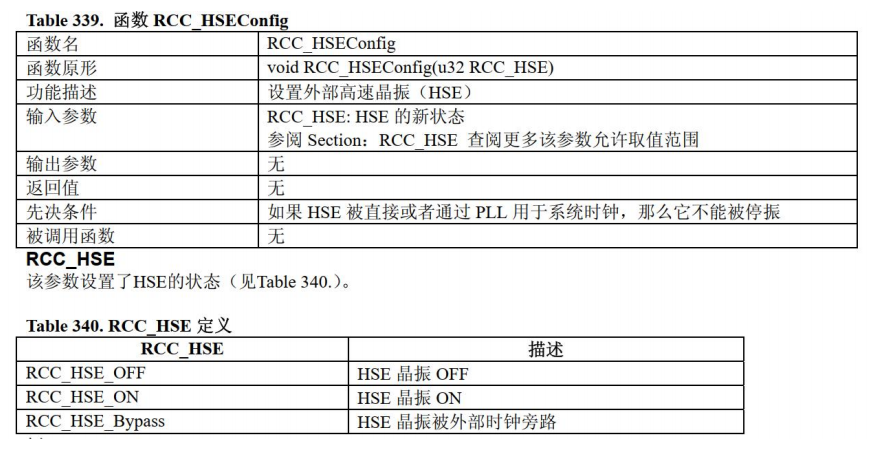

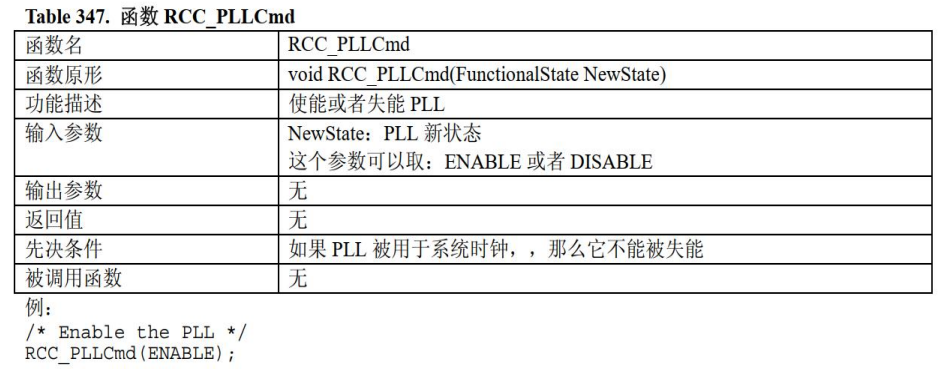

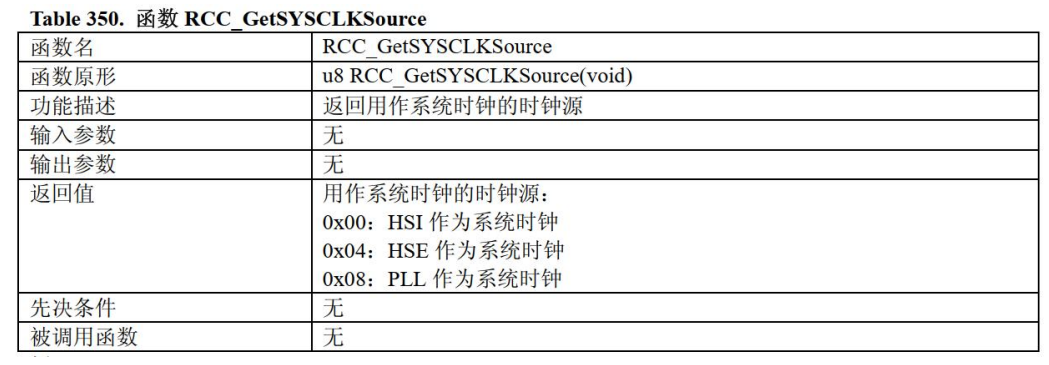

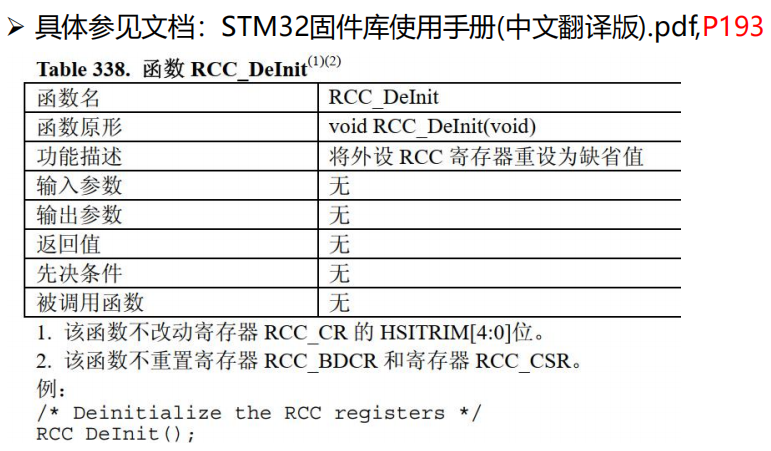

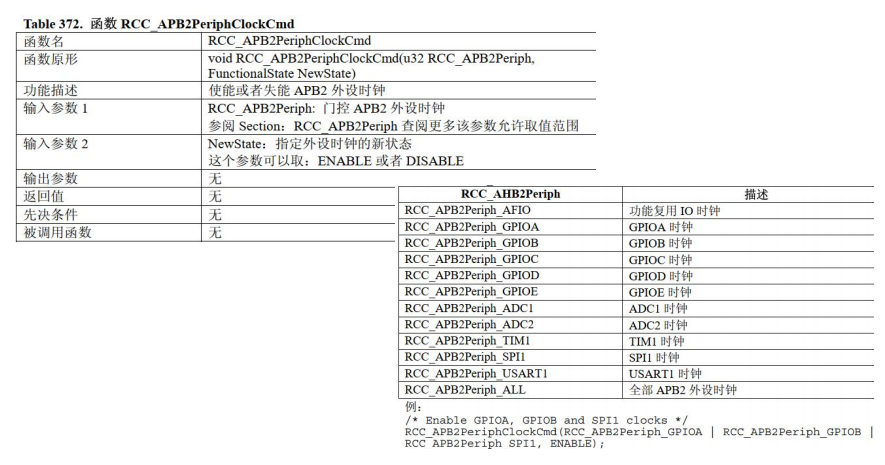

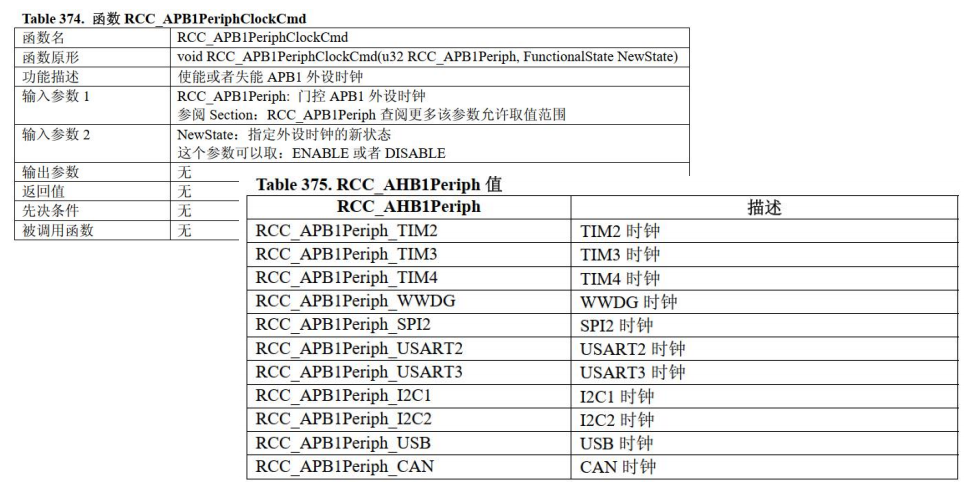

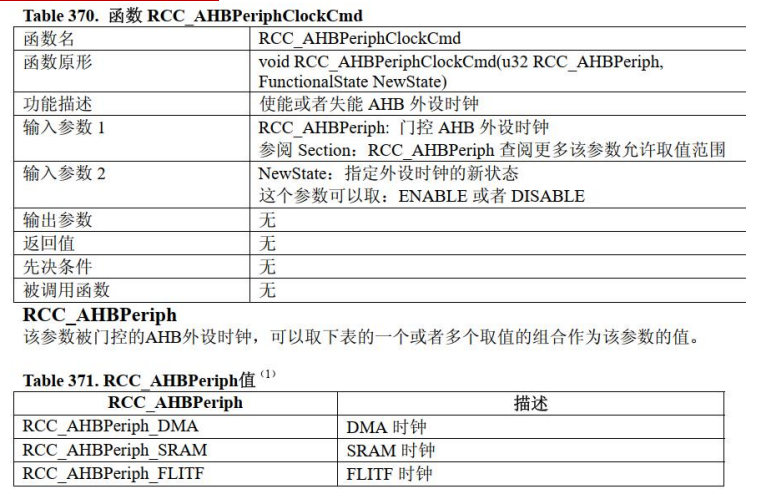

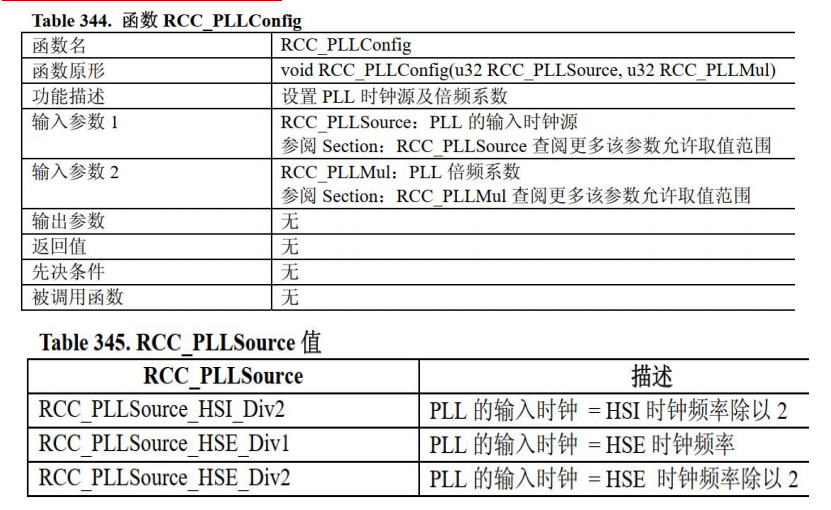

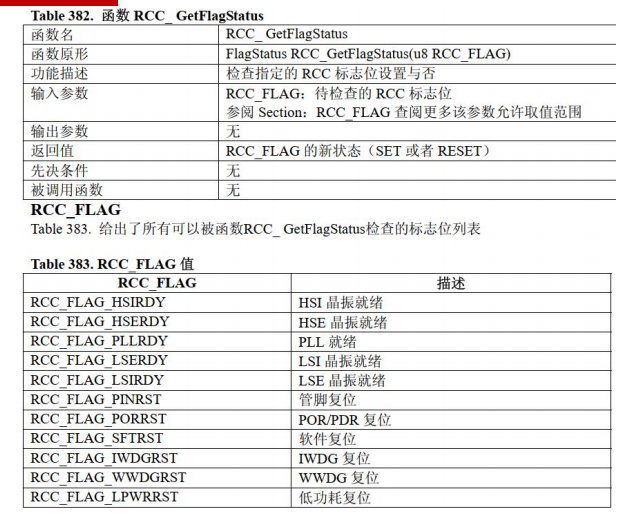

RCC标准库函数

---

定义变量a，判断其【n】是否为0

让a，第n位和1做位与，其他位和0做位与，判断按位与结果，

结果为0，[n] = 0

结果非0，[n] = 1

---

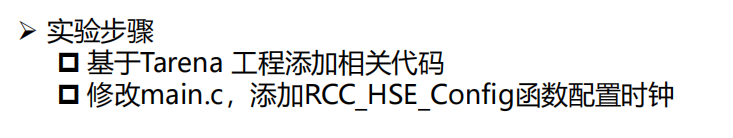

实战演练-掌控需求

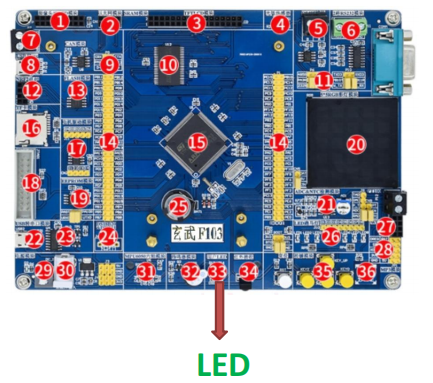

LED位置

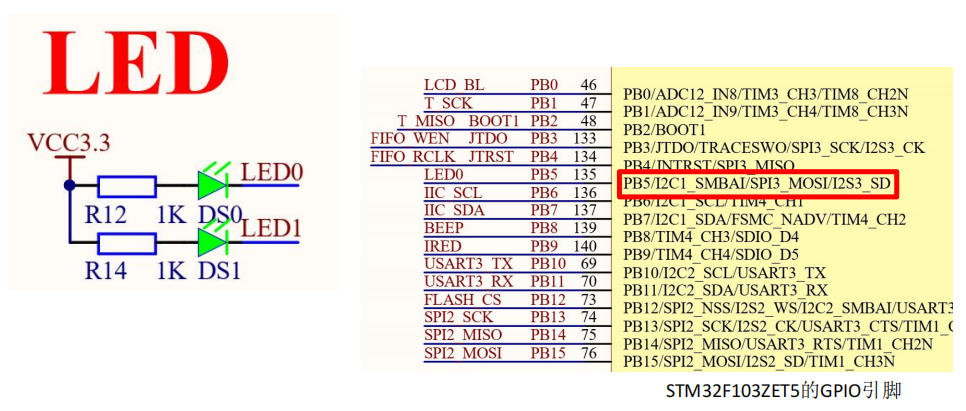

硬件设计

LED0软件实现

代码示例（时钟树配置）：

main.c：

// main.c
#include "stm32f10x.h"
#include "led.h"
#include "beep.h"
#include "system.h"// 时钟树配置
// 参数1：div	参数2：pllm

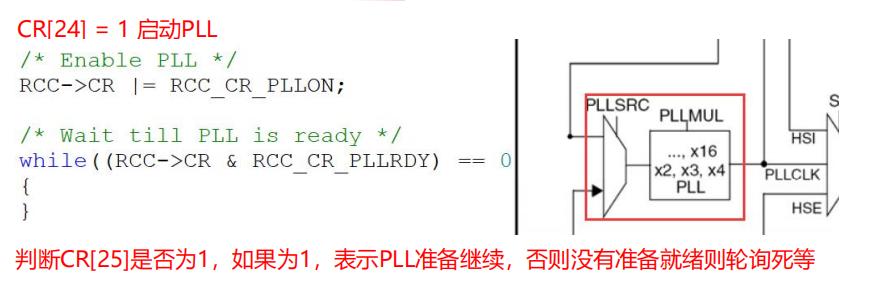

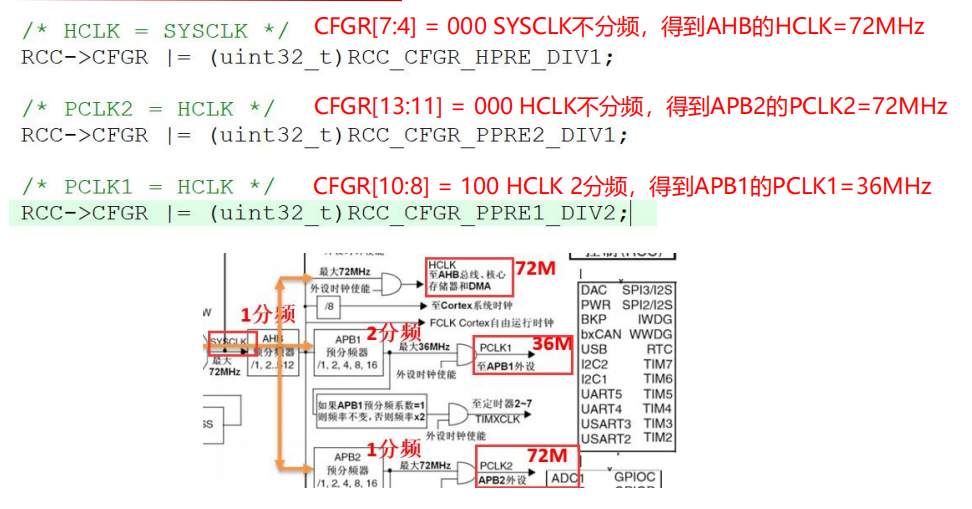

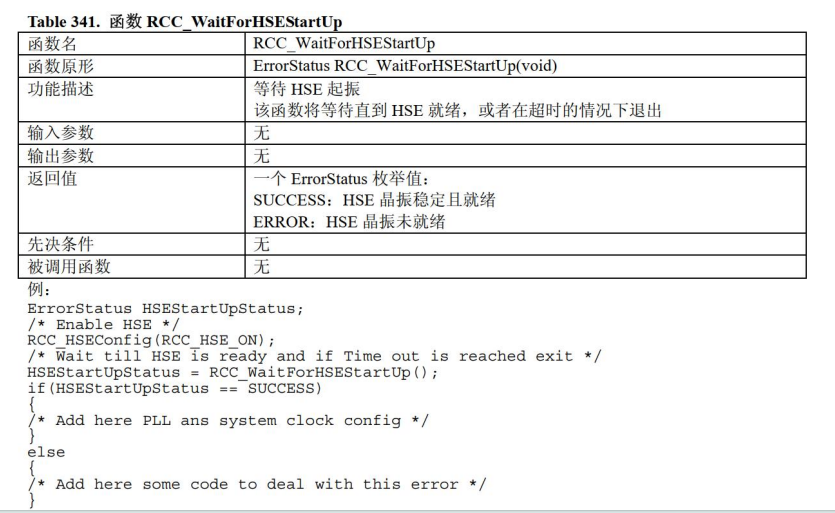

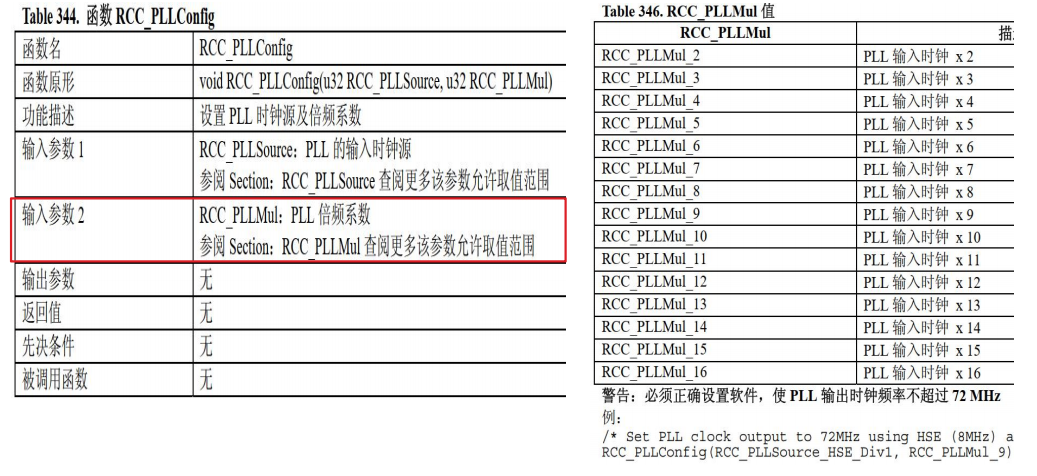

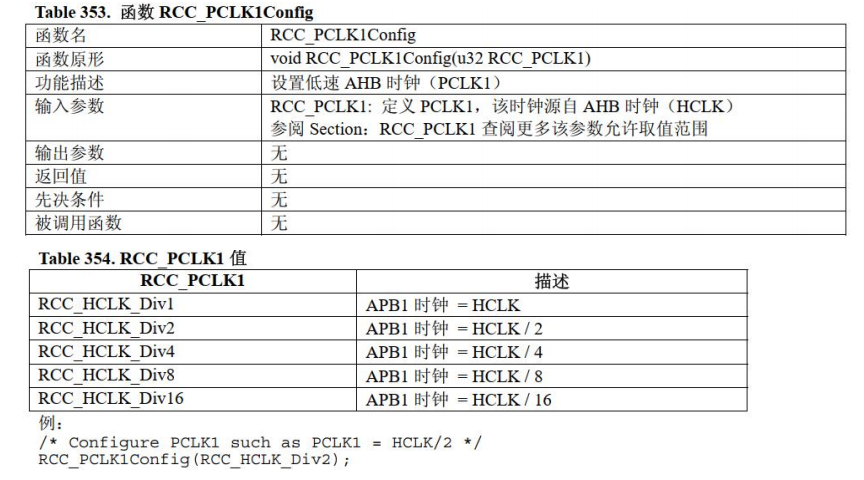

void RCC_HSE_Config(u32 div, u32 pllm){// 1.设置为默认值RCC_DeInit();// 2.打开HSE时钟RCC_HSEConfig(RCC_HSE_ON);// 3.等待HSE起振if(RCC_WaitForHSEStartUp() == SUCCESS){// 4.配置AHB  不分频RCC_HCLKConfig(RCC_SYSCLK_Div1);// 5.配置APB1 2分频RCC_PCLK1Config(RCC_HCLK_Div2);// 6.配置APB2 不分频RCC_PCLK2Config(RCC_HCLK_Div1);// 7.配置PLL时钟源：div 倍频系数：pllm//RCC_PLLConfig(RCC_PLLSource_HSE_Div1,RCC_PLLMul_9);RCC_PLLConfig(div,pllm);// 8.使能PLLRCC_PLLCmd(ENABLE);// 9.循环判断PLL是否生效while(RCC_GetFlagStatus(RCC_FLAG_PLLRDY) == RESET);// 10.配置SYSCLK的时钟源为PLLRCC_SYSCLKConfig(RCC_SYSCLKSource_PLLCLK);}
}// 位带只是对输入/输出做优化，和初始化无关
int main(void){// 配置时钟树// pll时钟源：HSE 倍频系数：9 PLLCLK=SYSCLK=72MHzRCC_HSE_Config(RCC_PLLSource_HSE_Div1,RCC_PLLMul_9);// pll时钟源：HSE/2 倍频系数：9 PLLCLK=SYSCLK=36MHz//RCC_HSE_Config(RCC_PLLSource_HSE_Div2,RCC_PLLMul_9);// pll时钟源：HSE 倍频系数：9 PLLCLK=SYSCLK=128MHz// 长时间超频是不行的，系统不稳定//RCC_HSE_Config(RCC_PLLSource_HSE_Div1,RCC_PLLMul_16);// LED初始化LED_Init();BEEP_Init();while(1){// 循环开关灯 + 蜂鸣器LED0 = !LED0;// 1 - 0 - 1LED1 = !LED1;BEEP = !BEEP;delay(0xfffff);}
}
