电缆工程量计算时，可以用CAD快速看图的【批量测量】功能，一键精准测量电缆长度，高效省力，大幅提升算量效率，是工程和造价人员的得力工具！

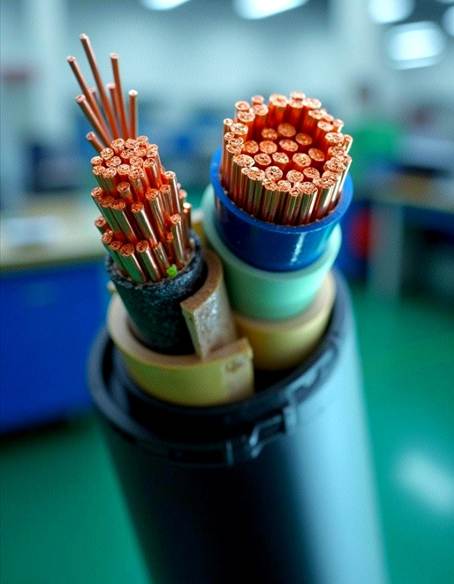

一、电缆

电缆，作为传送和分配电能之用，由于电缆线路具有运行可靠、不易受外界因素影响等优点，被越来越多地用于工业与民用建筑，特别是高层建筑的配电线路中。

二、电缆的分类

电缆线路的电缆按其结构及作用可分为电力电缆、控制电缆、电话电缆、信号电缆、射频同轴电缆；电缆按电压可分为低压电缆、高压电缆；电缆按芯数分有三芯电缆、四芯电缆、五芯电缆等。

三、电缆的计量规则

1.定额规则。

电力电缆敷设，按照设计图纸区分不同的电缆材质和敷设方式，以及不同的电缆规格、截面大小，以“100m”为单位计算工程量。

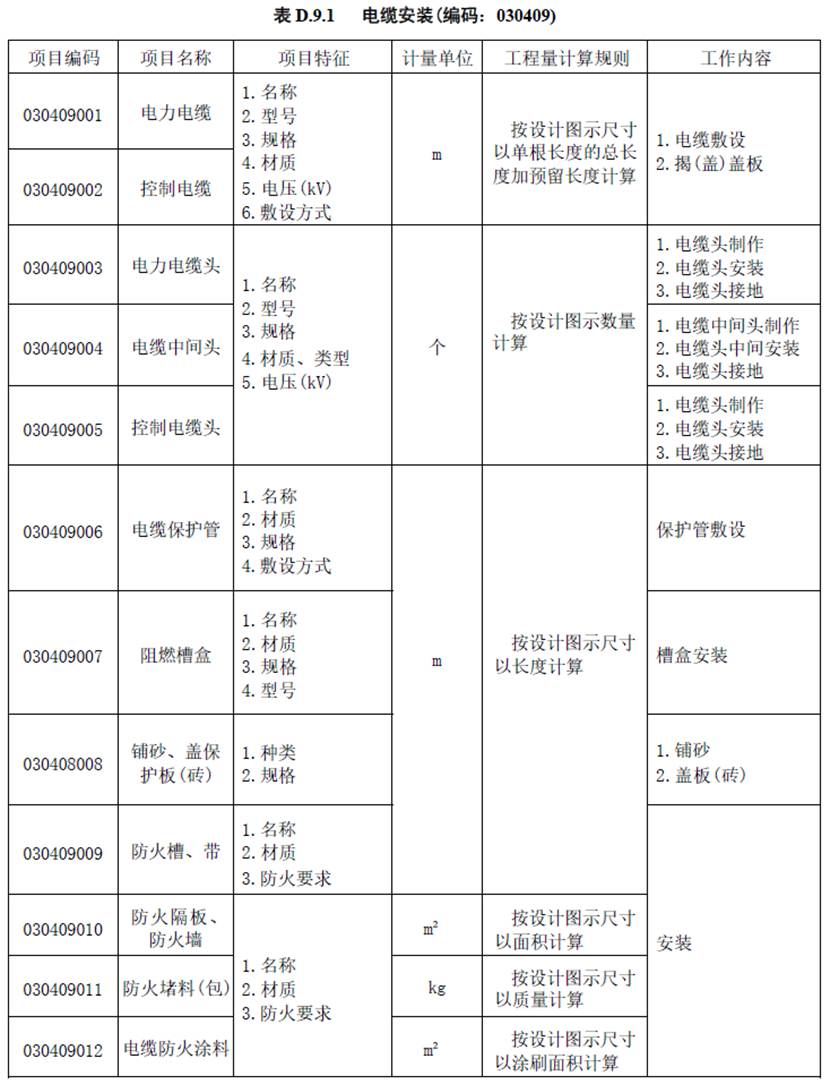

2.清单规则。

四、实例分析

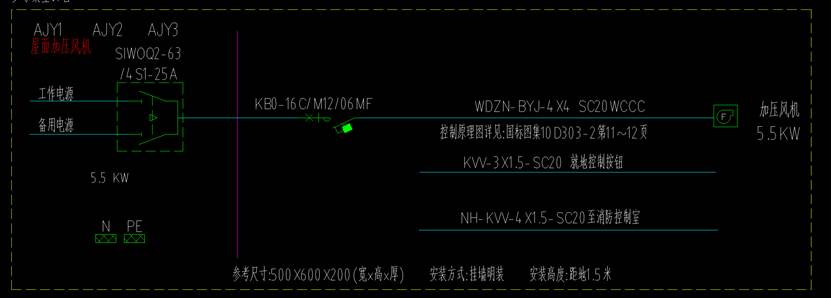

1.观察某住宅的配电箱系统图，确定AJY2的离地高度及尺寸信息。

2.用CAD快速看图查看图纸并计量

以AJY2-加压风机回路为例，使用软件的【批量测量】功能，点选该回路的线管，得到水平管长为6.913m。竖向管长为1.5m。则SC20管总长为8.413m。则WDZN-BYJ-4*4电缆长为：8.413+（0.5+0.6）（配电箱预留）+1.5（电缆终端头）=11.013m。

其它类型电缆也可依据此方法计量，读者可自行尝试。

电缆工程量计算，用CAD快速看图软件来量电缆长度。它能自动测水平管和竖向管，再加预留和终端头，快速算出总长，特别方便！
