一个海康相机OCR的程序

news 2025/9/13 5:59:38

这是一个极其复杂和庞大的机器视觉检测程序，其核心特点是多重冗余、条件判断和流程分支。它并非一个简单的线性流程，而是一个为应对各种复杂工业场景（如光照变化、产品位置偏移、识别难度高等）而设计的决策网络。

程序的最终目标很可能是读取产品上的字符（如生产日期、批次号、序列号），并确保读取结果的极高准确率和稳定性。

核心模块功能注释（根据文本信息校正和归类）

图像源/ 相机
功能：程序的起点，负责从工业相机硬件触发并采集图像。
快速匹配X
功能：模板匹配定位。在图像中搜索预先定义的产品特征模板，以确定产品的精确位置和角度，为后续所有处理提供坐标基准。这是整个流程的“眼睛”。
分支模块X
功能：流程的决策中枢和路由器。这是整个程序的核心。它接收上一个模块的结果（如匹配得分、识别置信度），并根据预设的阈值条件（例如：匹配得分是否大于80？字符识别是否成功？）来判断程序下一步的流向。流程图中的黄色分支路径就是由这些模块控制的。
位置修正X(如 3位值修正1, 10位置修正2)
功能：坐标变换。根据“快速匹配”找到的位置和角度，对图像进行旋转和平移校正，建立一个统一的坐标系。确保后续的识别、检测模块都在产品的同一位置进行分析，极大提高稳定性。
DL字符识别X(大量存在，如 1DL字符识别1, 9DL字符把识别, 37DL字符识别)
- 功能：深度学习字符识别。这是程序的核心目的。利用训练好的深度学习模型对图像中的字符区域进行识别。DL算法相比传统OCR，对复杂背景、低对比度、字体变形等情况有更好的效果。
- 设计特点：程序中存在大量并列的DL字符识别模块，这表明开发者为同一个字符区域设置了多套不同的识别参数或模型。如果第一套参数识别失败或置信度低，程序会通过“分支模块”跳转到第二套、第三套参数进行重试，极大提升了读取成功率。
脚本X
功能：自定义逻辑处理。当标准视觉工具无法满足需求时，使用脚本模块。开发者可以在这里用Python或C#编写代码，实现复杂的数据处理、逻辑运算、结果判断、与数据库交互或控制外部设备。
条件检测X/ 条件分支X(如 28条件检测1, 33条件检测1)
功能：最终结果判决。在所有的识别步骤完成后，这些模块负责对最终的识别结果进行综合性判断。例如：判断读取到的字符长度是否正确、内容是否符合特定规则（如日期格式）、多个读取结果是否一致等。根据判决结果，程序会输出“OK”或“NG”信号。
形态学处理
功能：图像预处理。对图像进行膨胀、腐蚀、开运算、闭运算等操作，用于去除噪点、连接断裂的字符、分离粘连的区域，为后续的识别步骤提升图像质量。
发送数据X
功能：输出结果。将最终的判决结果（OK/NG）、读取到的字符串、产品图片等数据，通过通信协议（如TCP/IP、串口、I/O卡）发送给PLC、机器人或上位机管理系统，以执行剔除、分拣、记录等操作。
输出图像X
功能：保存或显示带结果的图像。将处理后的图像（画上了识别框、标注了结果）保存到硬盘或显示在界面上，用于追溯和人工复检。

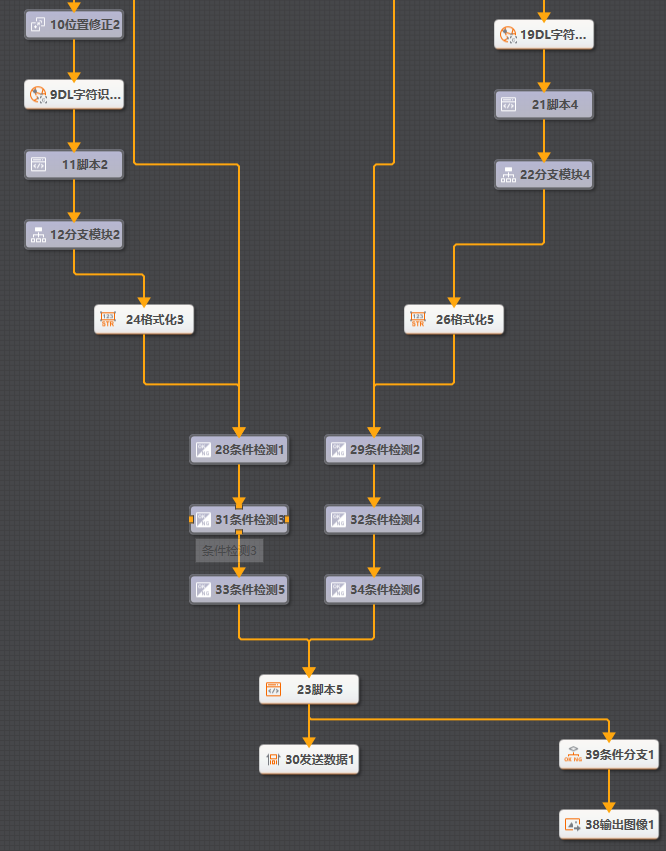

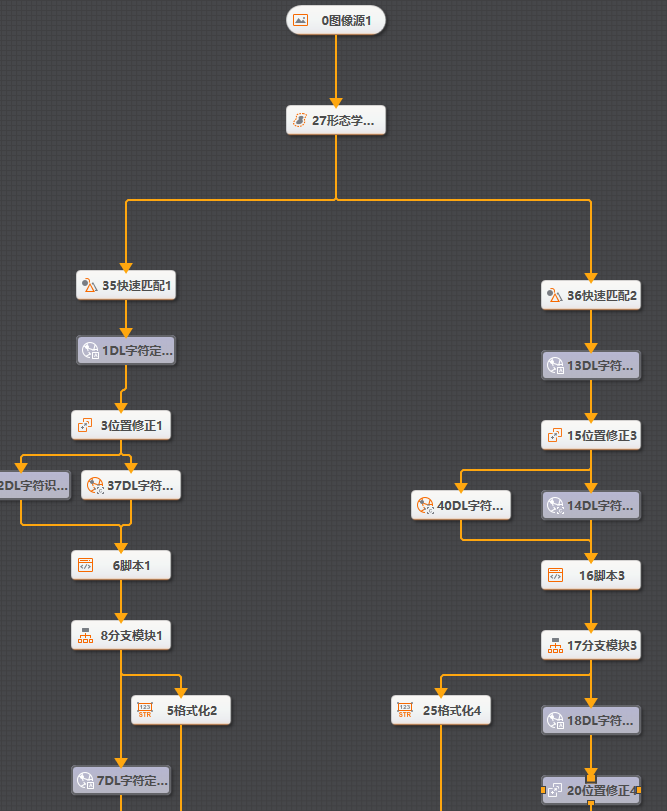

好的，根据您提供的详细文本信息，我对这张海康相机程序流程图进行注释和功能分析。

这张图展示了一个极其复杂和庞大的机器视觉检测程序，其核心特点是多重冗余、条件判断和流程分支。它并非一个简单的线性流程，而是一个为应对各种复杂工业场景（如光照变化、产品位置偏移、识别难度高等）而设计的决策网络。

程序的最终目标很可能是读取产品上的字符（如生产日期、批次号、序列号），并确保读取结果的极高准确率和稳定性。

整体流程与逻辑分析

这个程序展现了一个 “尝试-判断-重试”的循环决策逻辑，其设计哲学是：不依赖一次处理的完美成功，而是通过多重保障和备用方案来确保最终结果的可靠性。

主线尝试：程序会首先尝试最主要的定位和识别方案（例如 快速匹配7-> 位置修正1-> DL字符识别1）。
分支与重试：
- 如果主线上的任何一个步骤失败（比如匹配得分低、识别置信度不足），控制权就会交给最近的 分支模块。
- 分支模块 会根据失败类型，将程序跳转到另一条备用的处理分支上。这条分支可能使用了不同的匹配模板、不同的识别参数或不同的预处理方法。
- 程序中大量的并列模块（多个快速匹配、多个DL字符识别）就是为了提供这些备用方案。
最终判决：在所有可能的识别尝试完成后，流程会汇聚到 条件检测 模块，对得到的所有结果进行最终有效性判断，并输出。
数据输出：最终，结果通过 发送数据 模块上报给外部系统，并通过 输出图像 模块保存视觉证据。
