Python实现点云法向量各种方向设定
本次我们分享点云法向量定向的四种方法，分别是XYZ轴、相机位置、最小生成树(MST)和质心设定方法。通常出现在三维点云处理、三维重建、计算机视觉或图形学中，需要估计点云的法向量方向。它们的核心任务是：在已知点坐标和局部几何结构（如邻域、最小生成树）后，确定法向量的朝向（即指向“外侧”还是“内侧”）。
下面我分别介绍这四种方法的流程、优缺点和适用场景，并指出它们是如何解决法向量方向一致性这个关键问题的。
✅ 方法一：XYZ轴定向法（坐标轴对齐法）
🔧 流程：
1. 计算每个点的法向量（如PCA）。
2. 设定一个全局参考方向（通常是Z轴正方向，即 `(0,0,1)`）。
3. 将每个法向量与参考方向做点积：
- 若点积 < 0，则翻转法向量方向。
4. 所有法向量朝向大致一致（如“朝上”）。✅ 优点：
- 简单快速，无需额外结构。
- 适合大致水平分布的点云（如地面扫描、建筑物屋顶）。❌ 缺点：
- 对非水平、倾斜或复杂曲面无效。
- 无法处理封闭物体或多方向表面（如球体、人体）。📍应用场景：
- 地面点云（如LiDAR扫描的地面点）。
- 建筑物立面或屋顶提取。
- 快速预处理步骤。✅ 方法二：相机位置定向法（视角定向法）
🔧 流程：
1. 计算每个点的法向量（如PCA）。
2. 获取相机或扫描仪的位置（已知或估算）。
3. 对于每个点，计算从该点到相机的向量（视线方向）。
4. 将法向量与视线方向做点积：
- 若点积 < 0，则翻转法向量（使其“朝向”相机）。
5. 所有法向量朝向观察者（即“外侧”）。✅ 优点：
- 直观有效，适合单视角扫描数据。
- 能处理复杂几何形状（如雕像、物体表面）。❌ 缺点：
- 需要已知相机位置或扫描仪轨迹。
- 对多视角拼接数据或封闭物体内部可能失效。
- 若物体有凹陷部分，可能出现方向错误。📍应用场景：
- 单视角RGB-D扫描（如Kinect、RealSense）。
- 三维重建中的点云预处理。
- 物体识别与渲染前的法向量统一。✅ 方法三：最小生成树法（MST-based Orientation）
🔧 流程：
1. 构建点云的k近邻图或Delaunay三角网。
2. 以某点为根（如Z值最大点），构建最小生成树（MST）。
3. 从根节点开始，沿MST传播方向：
- 若相邻点的法向量方向不一致（点积 < 0），则翻转。
4. 最终所有法向量在连通区域内保持一致。✅ 优点：
- 无需相机信息，适合封闭物体。
- 能处理复杂拓扑结构（如人体、雕塑）。
- 全局一致性较好。❌ 缺点：
- 依赖连通性，对噪声或离散点敏感。
- 若物体有非流形结构或多个连通分量，可能失败。
- 计算复杂度较高（O(n log n)）。📍应用场景：
- 封闭物体扫描（如文物、人体、雕像）。
- 无相机信息的点云（如激光扫描拼接后）。
- 三维重建前的法向量预处理。✅ 方法四：质心定向法（Centroid-based Orientation）
🔧 流程：
1. 计算每个点的法向量（如PCA）。
2. 计算整个点云的质心（几何中心）。
3. 对于每个点，计算从质心到该点的向量（外指方向）。
4. 将法向量与该向量做点积：
- 若点积 < 0，则翻转法向量（使其“朝外”）。
5. 所有法向量大致朝向“外侧”。✅ 优点：
- 简单快速，无需额外结构。
- 适合凸形物体（如球体、盒子、水果）。❌ 缺点：
- 对非凸物体（如杯子、椅子、人体）可能失效。
- 若质心在物体外部（如环形、U形），方向会混乱。
- 无法处理多连通分量或空心结构。📍应用场景：
- 凸形物体识别（如工业零件、水果检测）。
- 快速初始化方向（后续再用MST refine）。
- 教学演示或简单几何体处理。✅ 总结对比表：
方法 是否需相机 是否需拓扑 是否全局一致 适合场景 主要缺点 XYZ轴法 ❌ ❌ ✅ 地面、屋顶 无法处理倾斜或封闭物体 相机法 ✅ ❌ ✅ 单视角扫描 需相机位姿，多视角失效 MST法 ❌ ✅ ✅ 封闭物体、无相机 噪声敏感，计算量大 质心法 ❌ ❌ ✅ 凸形物体 非凸物体失效 ✅ 实际建议（组合使用）：
- 先PCA求法向量 → 再用MST或相机法定向。
- 若有相机：优先用相机法。
- 若无相机且物体封闭：用MST法。
- 若是地面点云：直接用Z轴法。
- 若是凸形物体：可用质心法快速初始化。
本次我们使用的数据是————兔砸！
一、法向量定向程序
import tkinter as tk
from tkinter import messagebox
import open3d as o3d
import numpy as np
import threading
import os# ---------- 你的原函数，仅把输入 pcd 改为深拷贝 ----------
def estimate_normals_by_center(pcd, knn_num=30, distance_threshold=0.001, outdoor=True):def is_normal_outward(normal, center):return np.dot(normal, center) > 0# 深拷贝pcd_1 = o3d.geometry.PointCloud()pcd_1.points = o3d.utility.Vector3dVector(np.asarray(pcd.points))point = np.asarray(pcd_1.points)center = np.mean(point, axis=0)point_size = point.shape[0]tree = o3d.geometry.KDTreeFlann(pcd_1)normals = []for i in range(point_size):[_, idx, _] = tree.search_knn_vector_3d(point[i], knn_num + 1)keypoint = pcd_1.select_by_index(idx)plane_model, inliers = keypoint.segment_plane(distance_threshold=distance_threshold,ransac_n=knn_num,num_iterations=10 * knn_num * knn_num)[a, b, c, d] = plane_modelnormal = np.array([a, b, c])if outdoor:normal = normal if is_normal_outward(normal, center) else -normalelse:normal = -normal if is_normal_outward(normal, center) else normalnormals.append(normal)pcd_1.normals = o3d.utility.Vector3dVector(np.array(normals))return pcd_1# ---------- 基础可视化 ----------
def show(pcd, title=""):def run():vis = o3d.visualization.Visualizer()vis.create_window(window_name=title, width=1024, height=768,left=50, top=50)vis.add_geometry(pcd)render_option = vis.get_render_option()render_option.point_color_option = o3d.visualization.PointColorOption.Colorrender_option.point_size = 2.0render_option.show_coordinate_frame = Falsevis.run()vis.destroy_window()threading.Thread(target=run, daemon=True).start()# ---------- 读取点云 ----------
FILE_NAME = "E:/CSDN/规则点云/bunny.pcd"
if not os.path.exists(FILE_NAME):messagebox.showerror("错误", f"请将 {FILE_NAME} 放在本脚本同级目录！")raise SystemExit(1)base_pcd = o3d.io.read_point_cloud(FILE_NAME)
base_pcd.paint_uniform_color([1, 0, 0]) # 红色
# 先统一计算一次法向量，后面只改变方向
base_pcd.estimate_normals(search_param=o3d.geometry.KDTreeSearchParamHybrid(radius=0.01, max_nn=30))# ---------- 4 种定向 ----------
def orient_minus_x():pcd = o3d.geometry.PointCloud(base_pcd)pcd.orient_normals_to_align_with_direction([-1, 0, 0])o3d.visualization.draw_geometries([pcd], point_show_normal=True, window_name="法向量朝向 -X",width=1024, height=768,left=50, top=50,mesh_show_back_face=False)def orient_camera():pcd = o3d.geometry.PointCloud(base_pcd)pcd.orient_normals_towards_camera_location([0, 0, 0])o3d.visualization.draw_geometries([pcd], point_show_normal=True, window_name="法向量朝向相机",width=1024, height=768,left=50, top=50,mesh_show_back_face=False)def orient_mst():pcd = o3d.geometry.PointCloud(base_pcd)pcd.orient_normals_consistent_tangent_plane(10)o3d.visualization.draw_geometries([pcd], point_show_normal=True, window_name="法向量最小生成树一致",width=1024, height=768,left=50, top=50,mesh_show_back_face=False)def orient_center_outward():pcd = estimate_normals_by_center(base_pcd, outdoor=True)o3d.visualization.draw_geometries([pcd], point_show_normal=True, window_name="法向量朝向质心外侧",width=1024, height=768,left=50, top=50,mesh_show_back_face=False)# ---------- Tkinter GUI ----------
root = tk.Tk()
root.title("点云法向量定向")
root.geometry("300x280")
tk.Label(root, text="选择法向量定向方式", font=("微软雅黑", 14)).pack(pady=10)btn1 = tk.Button(root, text="1 朝向 -X 方向", width=25, command=orient_minus_x)
btn2 = tk.Button(root, text="2 朝向相机位置", width=25, command=orient_camera)
btn3 = tk.Button(root, text="3 最小生成树一致", width=25, command=orient_mst)
btn4 = tk.Button(root, text="4 质心外侧方向", width=25, command=orient_center_outward)
btn5 = tk.Button(root, text="5 退出", width=25, command=root.quit)for b in (btn1, btn2, btn3, btn4, btn5):b.pack(pady=6)root.mainloop()二、法向量定向结果

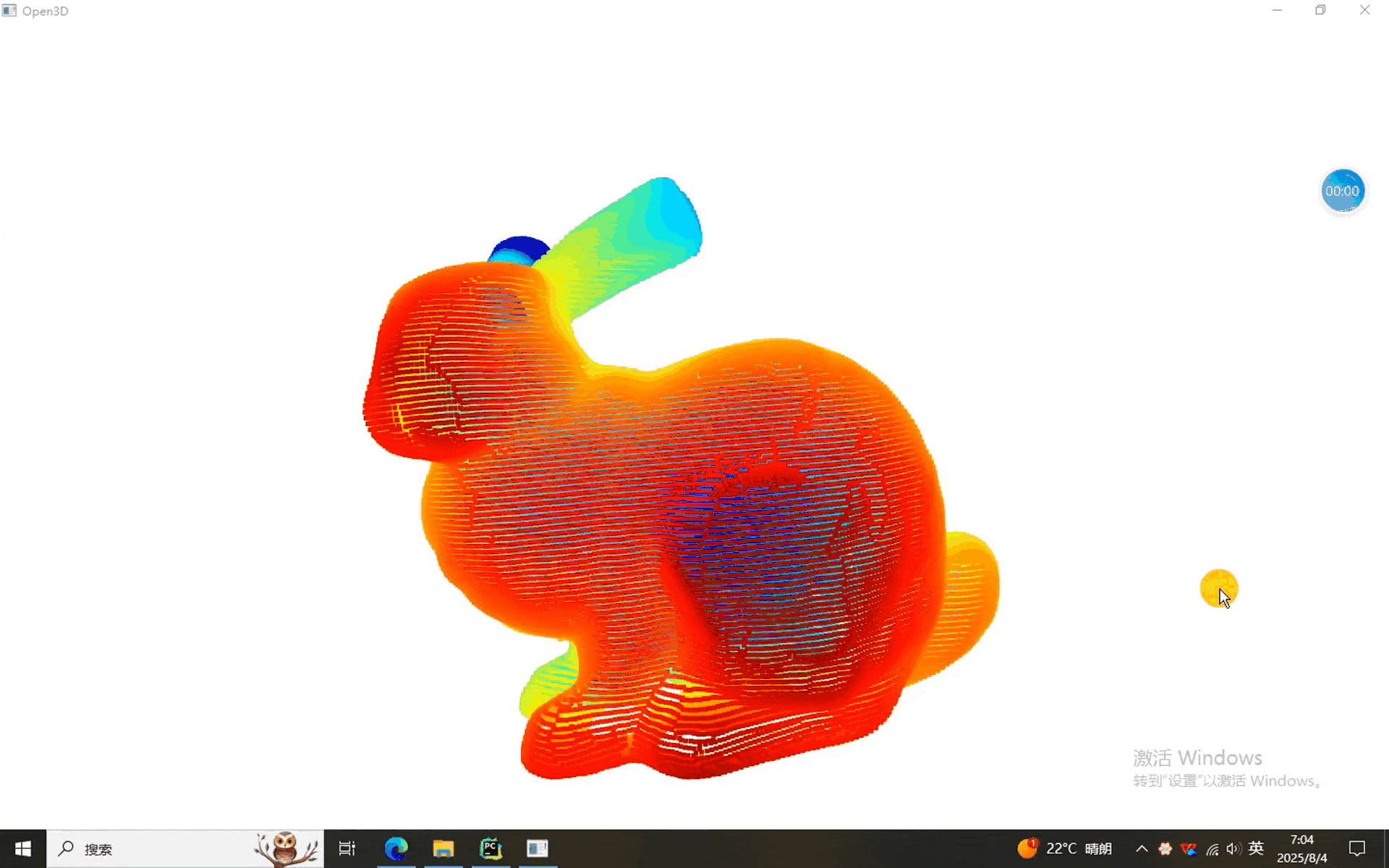

本次我们依然沿用前几次的GUI界面(主要好用啊)。从结果中可以看出，使用不同的方法得到的法向量方向不一致(时间限制，只演示了前俩)，如果要实际使用，还需要结合具体场景确定。同学们有兴趣的一块试试吧。就酱，下次见^-^
