华为交换机VLAN技术基础1（VLAN划分及跨交换机相同VLAN的通信技术）

911 网络设备配置与管理第四次授课讲义
911恐怖袭击-----灾难备份（被空前重视起来）；伊拉克战争（25国家）----GPS导航问题【全球四大：GPS,北斗，伽利略，格林纳斯】，印度洋大海啸（非常严重）-----新加坡安然无患；SAS非典疫情--------
小结（天灾人祸）----世界一直不太平。
信息—通信—快人一步（绝对安全）。学习（先进的通信技术）—保障通信安全（信息和网络安全）。
我们应该具备专业自信。（国家战略—网络安全信息安全）“国产替代”，你的专业是否可支撑国家战略。
网络设备配置与安全管理：学习的态度，认知，坚持。
交换机技术-----交换网络 （弱厂商与品牌；重实战）
Q：交换机是什么？有何作用？你会哪些？
“了如指掌”“大相径庭”
火候不够（很欠）
Q:在LAN中终端（C/S）的设备IP地址如果在同一网段是否就能够通信？
A：不一定，如果在同一网段且属于同一VLAN就有可能直接通信，如果不让就需要条件。（不同网段，不同VLAN也可以通信【但需要条件】）
我们就是做通信（数据通信），专业于通信安全（网络和信息安全）。“三句话不离本行”。
通信和直接通信是有条件的。
直接通信，无需网关帮忙。非直接通信必须依靠网关。
一般来说交换机的端口是24口或48口（高密度端口交换机）1U
24个接口中有两种类型；Ethernet以太口（10/100MB）100MB= 102400KB
GE千兆以太口（1024MB）
所有跨交换机的通信，默认放行VLAN1的数据。（故障排除）
项目四 VLAN技术
VLAN：虚拟局域网。从逻辑上划分出不同的VLAN。作用是隔离广播。（不同VLAN之间不能直接通信）；

首先给PC端配置IP地址，然后测试 通信情况。（全网可以直接通信）

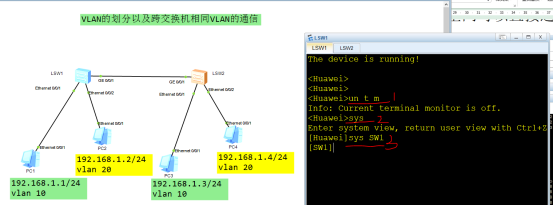

第二步：划分VLAN ，添加端口到指定VLAN中


划分了了两个VLAN，分别是VLAN 10 和VLAN 20
Q：能否一次性划分多个VLAN？
A:肯定可以，使用命令vlan batch 编号

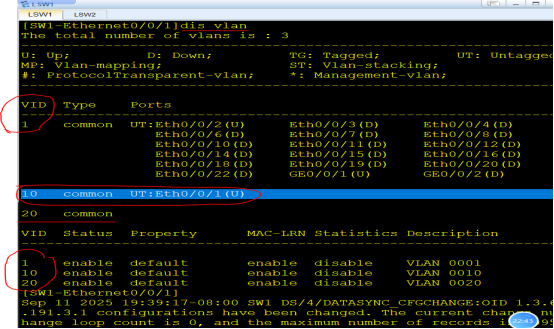

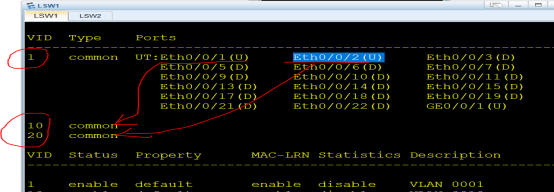

查看VLAN的信息使用命令：dis vlan

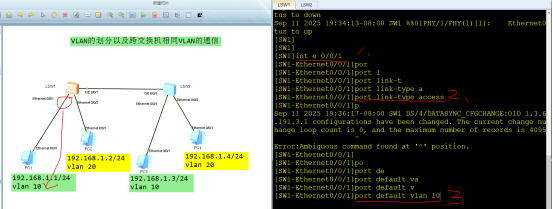

将接口添加到指定的VLAN中：步骤（先进入接口模式，然后修改链路类型为会话模式，添加该接口进入默认的VLAN中）

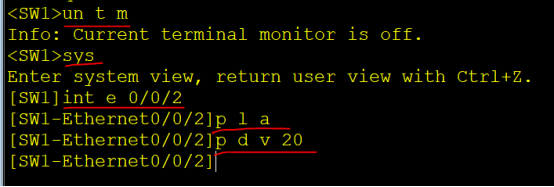

用同样的办法将e0/0/2 添加到VLAN20中

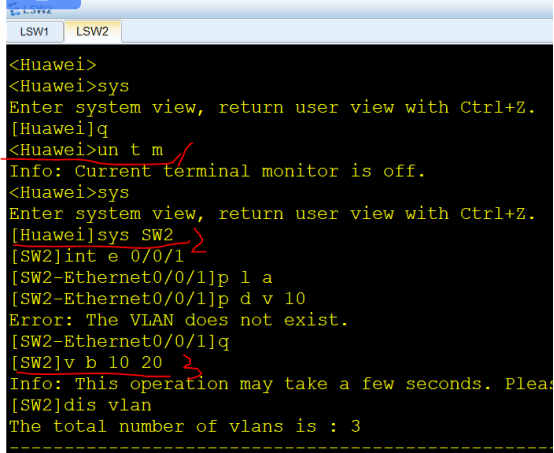

在交换机SW2划分VLAN添加端口

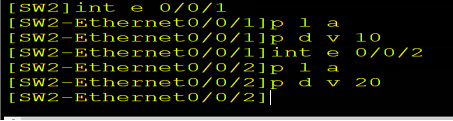

添加端口

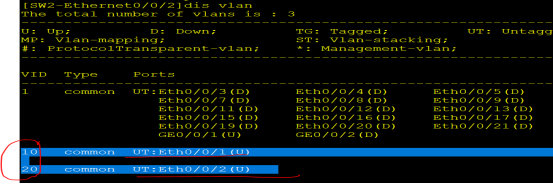

划分完毕后查看信息

进行测试通信情况：

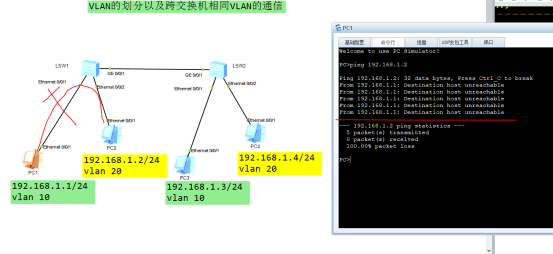

经测试PC1和PC2不能直接通信；原因是不同VLAN。
PC1和PC3属于同一VLAN 10，但目前还是不能通信（原因是SW1和SW2的链路还没有配置为trunk，目前的链路只允许VLAN1的数据通过）

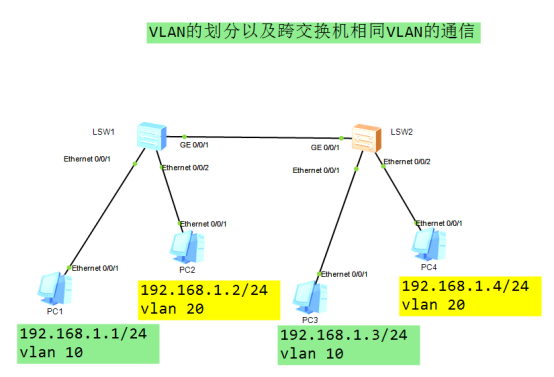

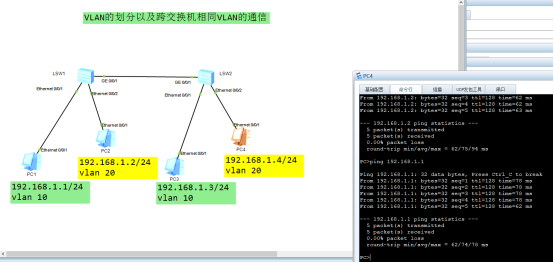

本实验的目标是：PC1和PC3可以通信；PC2和PC4可以通信。（相同VLAN不同交换的通信）

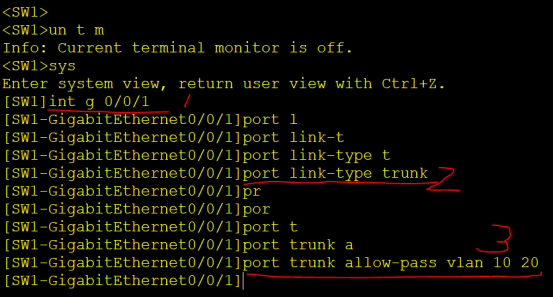

解决方式是配置两个交换和之间的trunk链路。

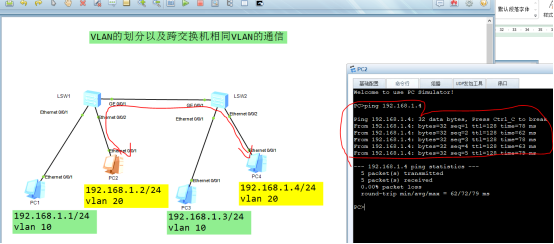

trunk链路配置完毕后进行测试：

PC1和PC3同属于VLAN 10，可以通信了。

实验完毕，达到了目标，不同交换机相同VLAN可以通过trunk链路进行通信。
