【Nginx开荒攻略】Nginx入门：核心概念与架构设计

news 2025/9/12 11:24:22

引言

1 Nginx的定位与特点

1.1 Nginx的核心定位

1.2 Nginx的主要特点

1.2.1 高并发处理能力

1.2.2 低资源消耗

1.2.3 高可用性与稳定性

1.2.4 高扩展性

1.3 Nginx与Apache的对比

2 Nginx事件驱动模型

2.1 事件驱动模型概述

2.2 事件驱动模型的工作原理

2.3 Nginx支持的事件驱动模型

2.3.1 Select模型

2.3.2 Poll模型

2.3.3 Epoll模型

2.4 Nginx事件驱动模型的优势

2.5 事件驱动模型的工作流程

3 Nginx模块化结构

3.1 模块化设计概述

3.2 模块数据结构

3.3.1 ngx_module_t结构

3.3.2 ngx_command_t结构

3.3 模块的生命周期

3.4 模块间的通信机制

4 Nginx架构设计详解

4.1 Nginx进程模型

4.1.1 Master进程职责

4.1.2 Worker进程职责

4.2 Nginx请求处理流程

4.3 Nginx配置文件结构

4.4 Nginx模块加载机制

5 Nginx核心模块详解

5.1 核心模块概述

5.2 主要核心模块分析

5.2.1 ngx_core_module

5.2.2 ngx_events_module

5.2.3 ngx_http_module

5.3 核心模块的配置示例

6 总结

引言

在现代互联网架构中，Web服务器作为应用服务的基础设施，其性能和稳定性直接影响着用户体验和业务发展。在众多Web服务器中，Nginx凭借其卓越的性能、丰富的功能和灵活的架构设计，已经成为互联网企业的首选之一。

1 Nginx的定位与特点

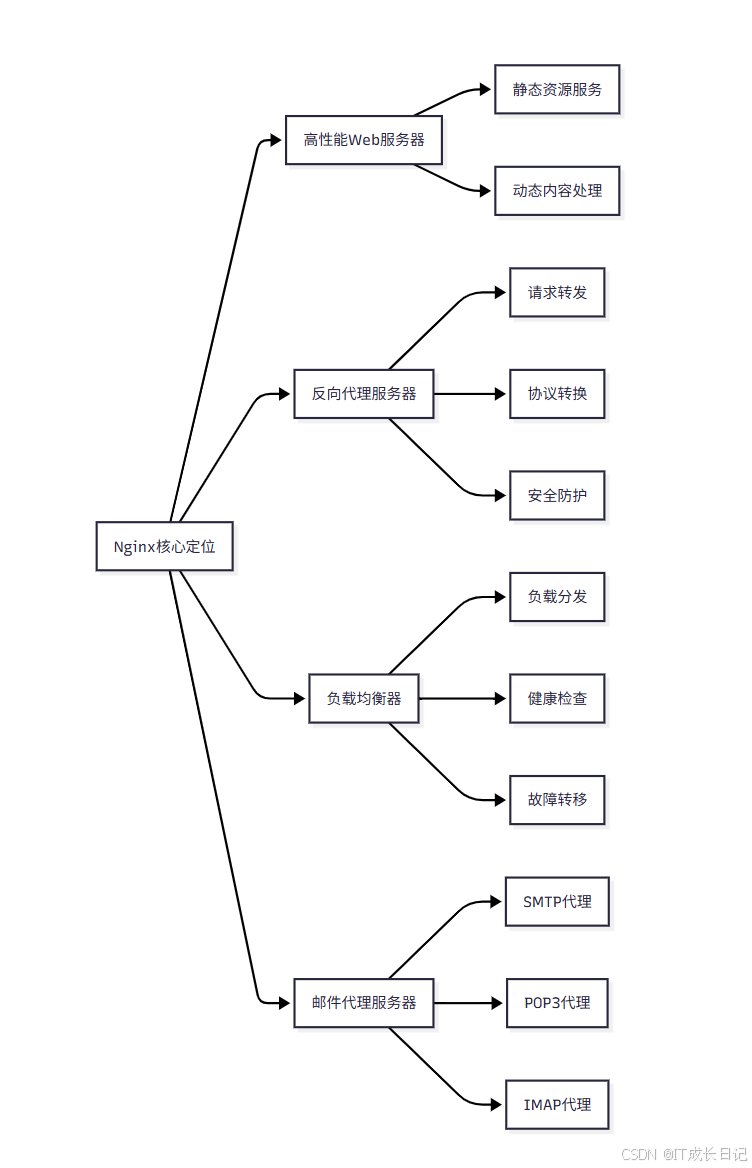

1.1 Nginx的核心定位

高性能Web服务器：Nginx能够高效处理静态资源请求，如HTML、CSS、JavaScript、图片、视频等文件
反向代理服务器：作为前端服务器，将客户端请求转发到后端应用服务器，并提供负载均衡、缓存等功能
负载均衡器：在多个后端服务器之间智能分配请求，提高系统的可用性和扩展性
邮件代理服务器：支持SMTP、POP3、IMAP等邮件协议的代理服务

1.2 Nginx的主要特点

1.2.1 高并发处理能力

支持高并发：Nginx采用事件驱动模型，单机能够支持几万以上的并发连接
处理能力：官方测试能支持5万并发，实际生产环境中通常配置在2万左右
连接数优势：单台物理服务器可支持30000~50000个并发请求

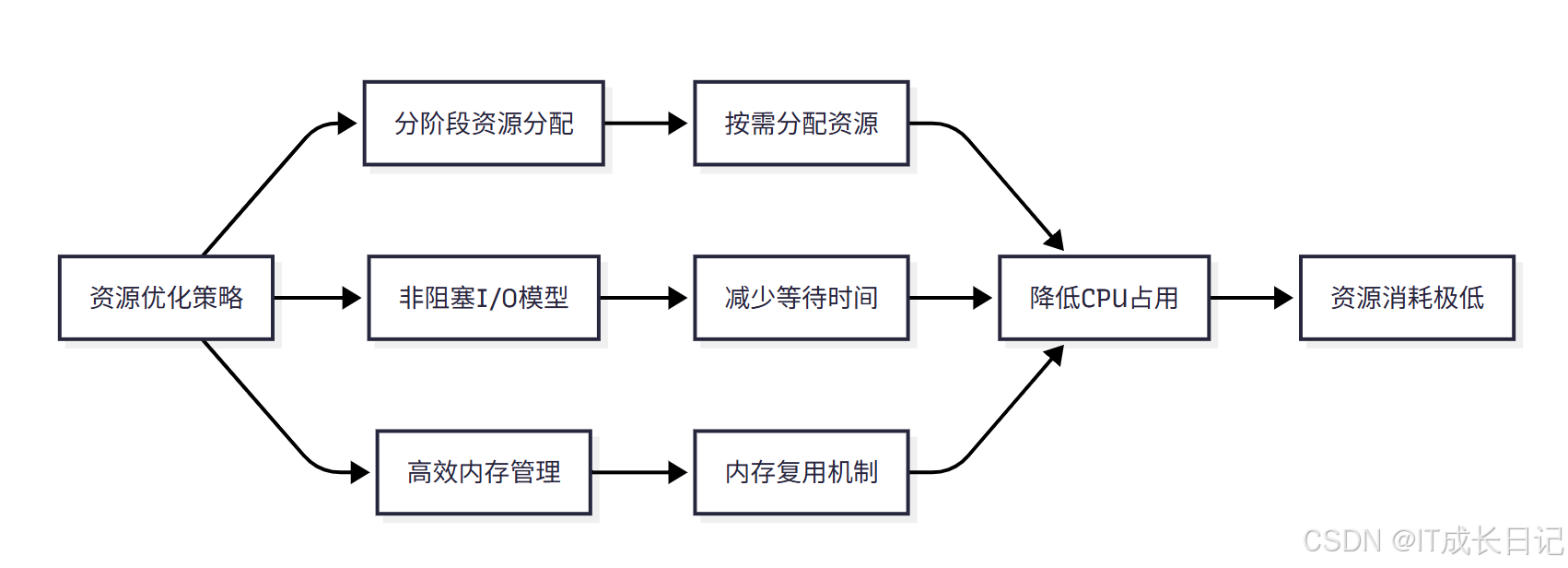

1.2.2 低资源消耗

内存占用少：1万个非活跃的HTTP Keep-Alive连接在Nginx中仅消耗几MB内存
CPU效率高：采用异步非阻塞模型，避免进程阻塞，提高CPU利用率
跨平台支持：支持Linux、Windows、macOS等多种操作系统

1.2.3 高可用性与稳定性

热部署：支持在不中断服务的情况下进行版本升级和配置更新
进程分离：master进程与worker进程分离设计，提高系统稳定性
自动恢复：worker进程异常退出时，master进程会自动重启新的worker进程
持续运行：可以做到7×24小时不间断运行，即使运行数月也不需要重新启动

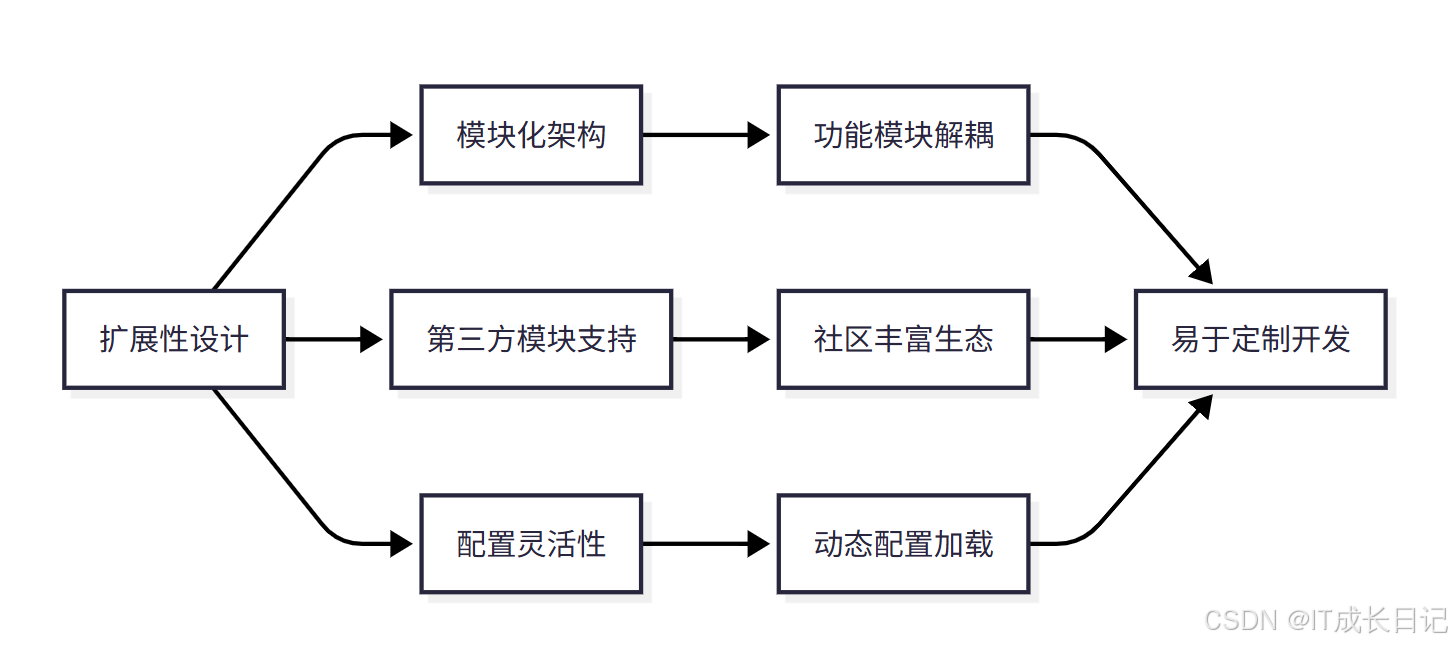

1.2.4 高扩展性

模块化设计：由多个不同功能、不同层次、不同类型且耦合度极低的模块组成
第三方模块：支持丰富的第三方模块，如ngx_lua、ngx_cache_purge等
配置灵活：支持动态配置加载，无需重启即可更新配置

1.3 Nginx与Apache的对比

特性	Nginx	Apache
处理模型	异步非阻塞	同步阻塞
并发能力	高（数万并发）	中（数千并发）
资源占用	低	高
静态文件	性能极佳	性能一般
反向代理	优秀	一般
模块化	高度模块化	模块化
配置复杂度	简单	复杂
稳定性	极高	高

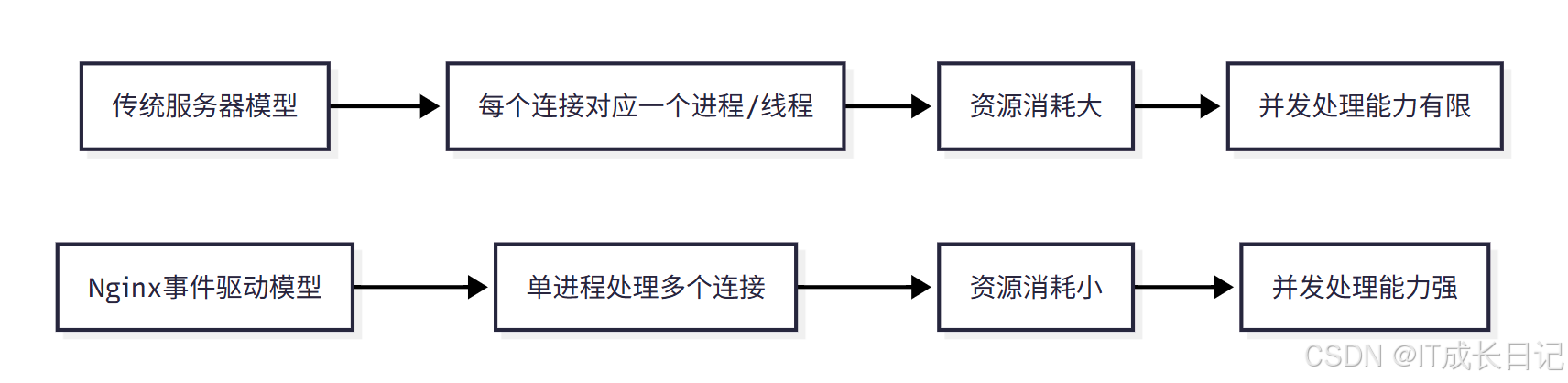

核心区别：

模型差异：Apache使用同步多进程模型，一个连接对应一个进程；Nginx使用异步事件驱动模型，多个连接可以对应一个进程
性能差异：Nginx在处理静态内容和反向代理方面表现更佳，Apache在处理动态请求方面有优势
资源差异：Nginx资源占用更少，能够支持更高的并发连接数

2 Nginx事件驱动模型

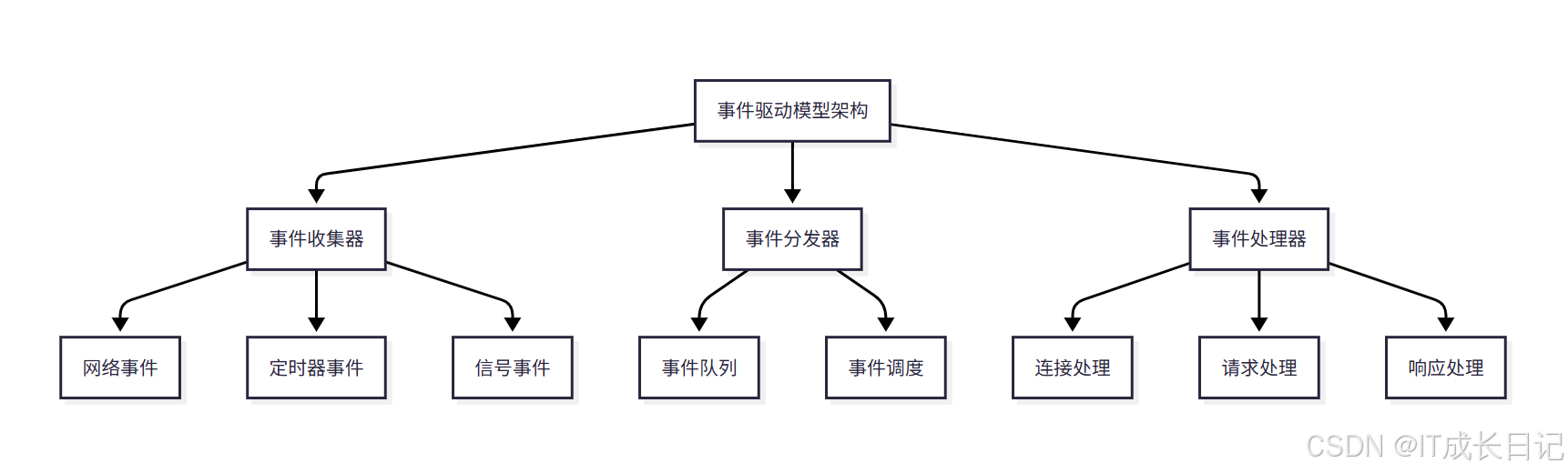

2.1 事件驱动模型概述

事件驱动模型是Nginx实现高性能的核心机制，它是一种程序设计范式，通过事件的发生来驱动程序的执行。与传统的同步阻塞模型不同，事件驱动模型采用异步非阻塞的方式处理I/O操作，从而大幅提高系统的并发处理能力。

事件收集器：负责收集各类事件，包括网络事件、定时器事件、信号事件等
事件分发器：将收集到的事件分发给相应的事件处理器
事件处理器：处理具体的业务逻辑，如连接建立、请求处理、响应返回等

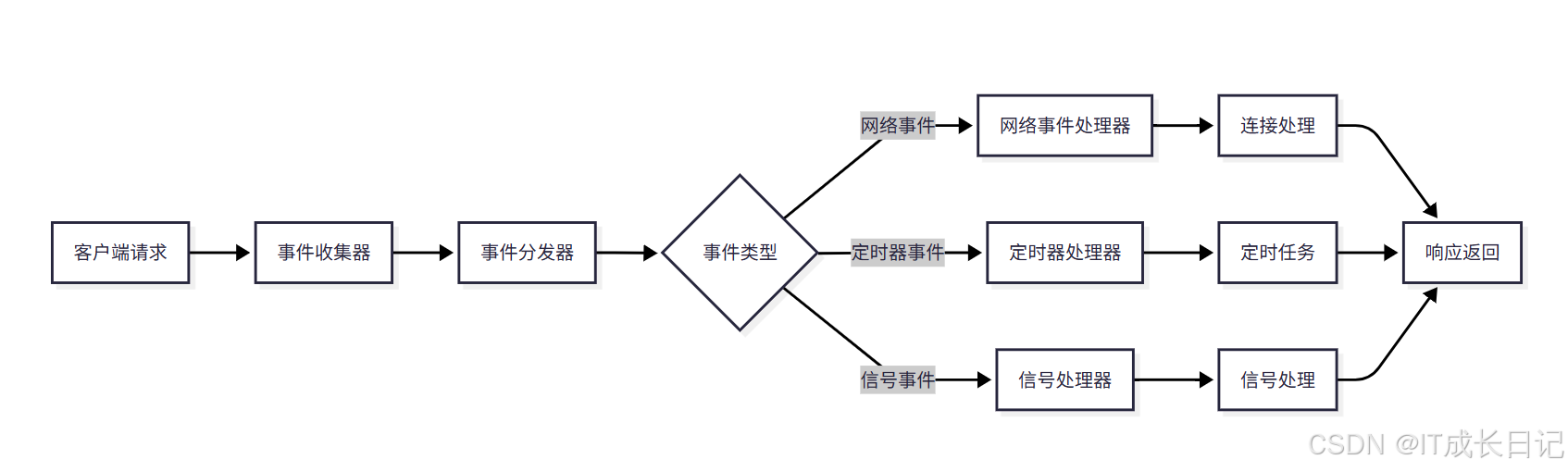

2.2 事件驱动模型的工作原理

Nginx的事件驱动模型基于操作系统提供的事件通知机制，通过高效的I/O多路复用技术管理大量的并发连接。

事件收集：事件收集器监控所有文件描述符的状态变化
事件分发：事件分发器根据事件类型将事件分发给相应的处理器
事件处理：事件处理器处理具体的业务逻辑
响应返回：处理完成后将响应返回给客户端

2.3 Nginx支持的事件驱动模型

2.3.1 Select模型

跨平台支持：在各个版本的Linux和Windows平台都支持
接口简单：使用三个独立的集合分别管理读、写、异常事件
性能限制：最大支持1024个文件描述符，性能随描述符数量增加而下降

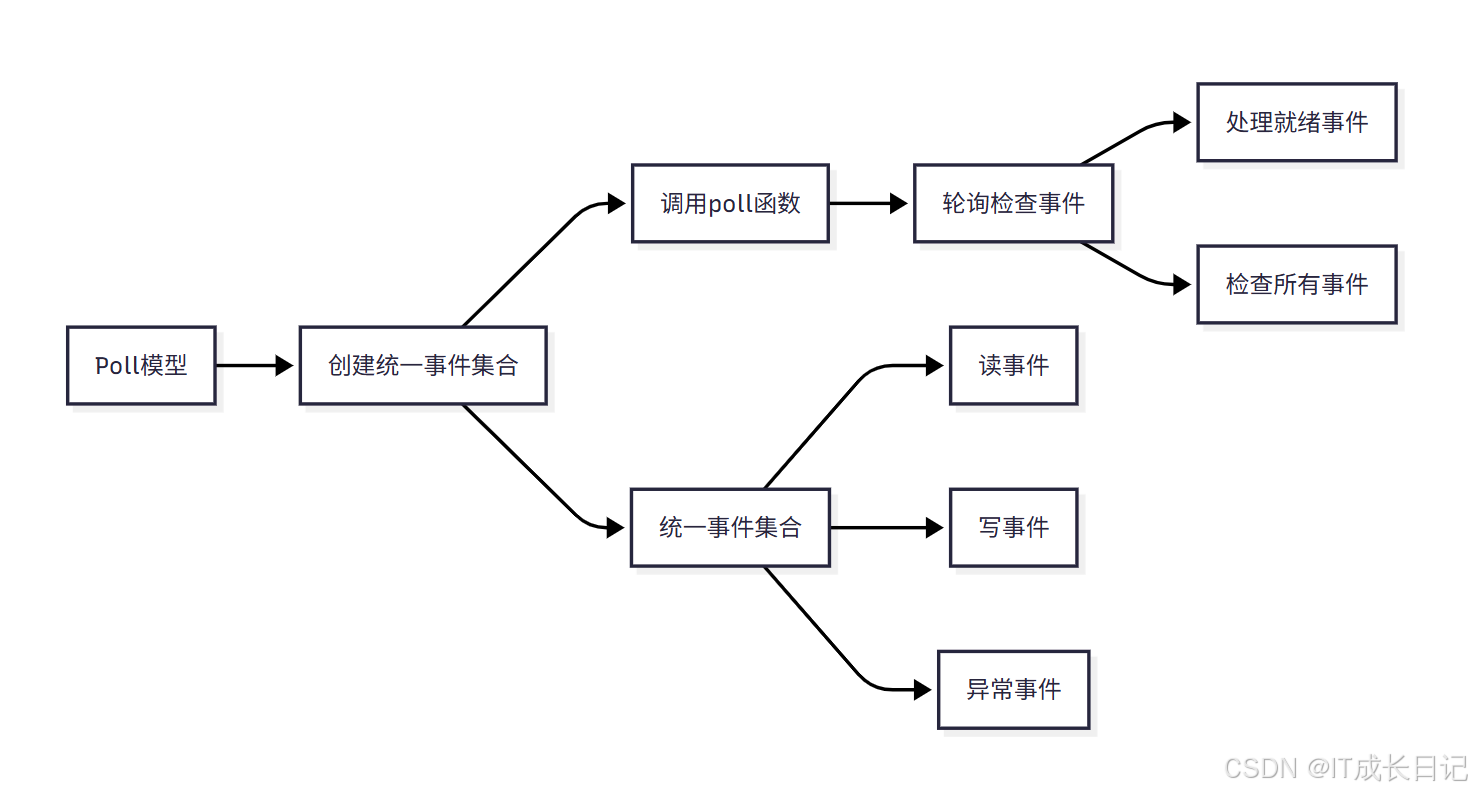

2.3.2 Poll模型

Linux平台：在Linux 2.1.23以上版本支持
集合优化：使用一个统一的事件集合管理所有类型的事件
性能提升：相比select模型有所优化，但仍存在轮询开销

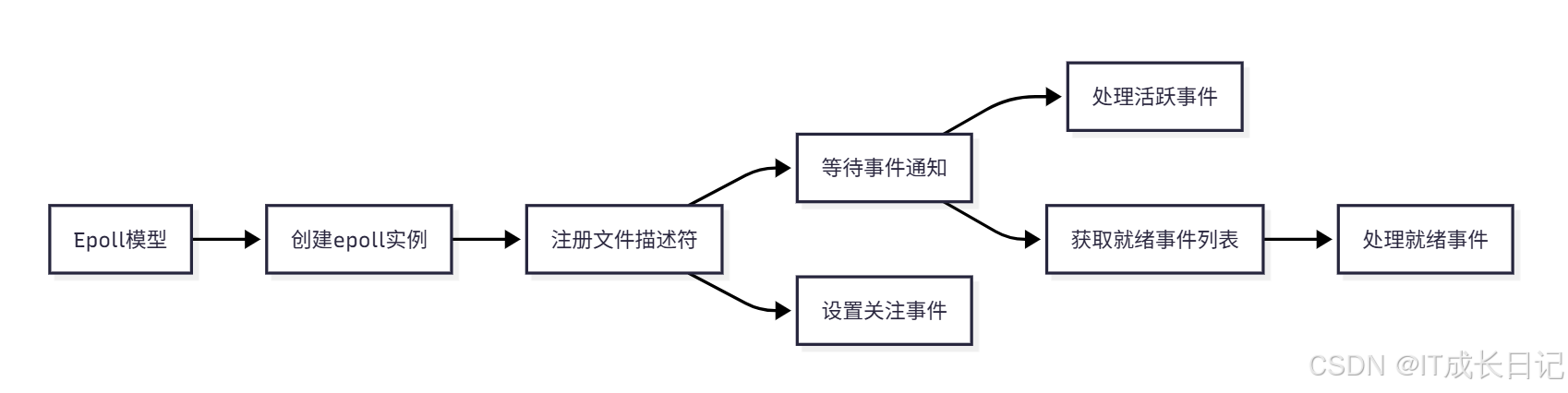

2.3.3 Epoll模型

高性能：Linux平台最高效的事件驱动模型
事件通知：内核主动通知就绪事件，避免轮询开销
扩展性好：支持大量文件描述符，性能不随描述符数量增加而线性下降
边缘触发：支持边缘触发模式，提高事件处理效率

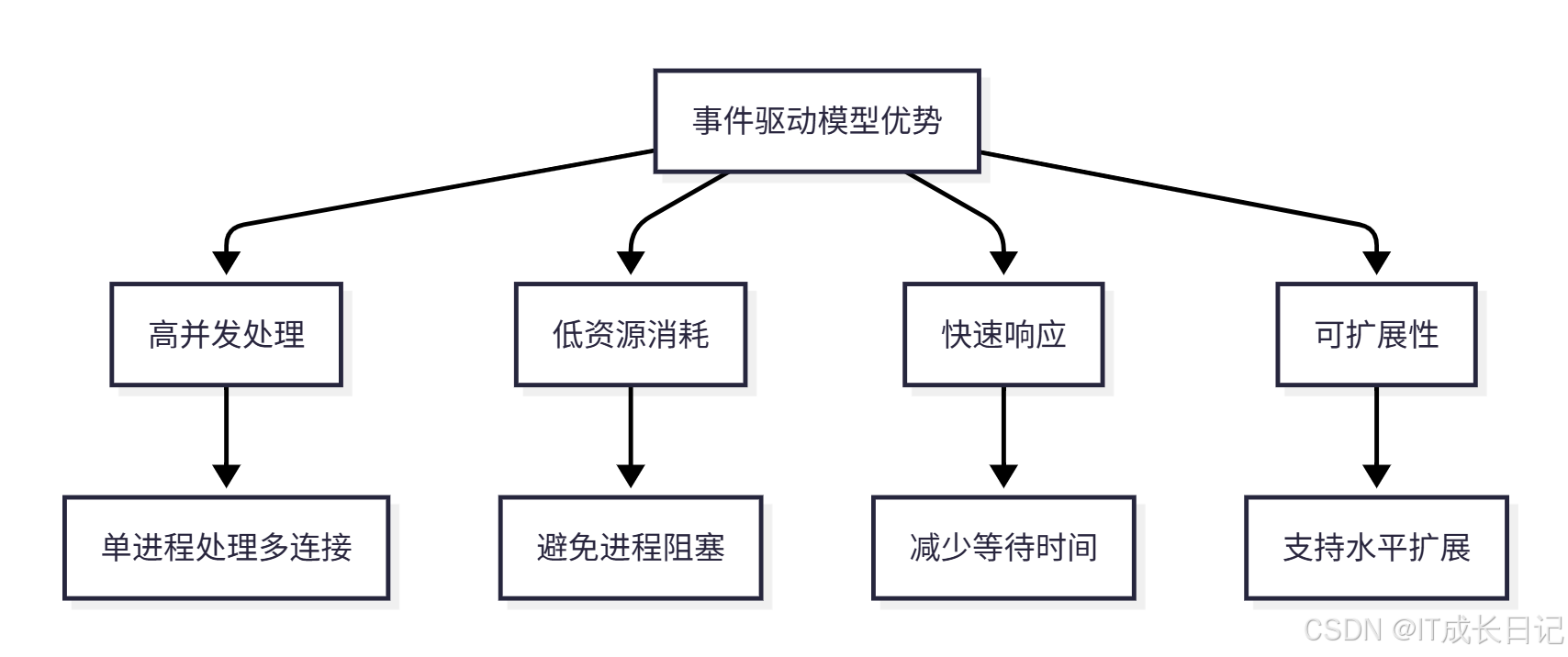

2.4 Nginx事件驱动模型的优势

优势分析：

高并发处理：单个进程可以同时处理数千个并发连接
低资源消耗：避免了进程创建和销毁的开销，内存占用小
快速响应：非阻塞I/O模型，减少等待时间
可扩展性：支持水平扩展，可以通过增加worker进程提高处理能力

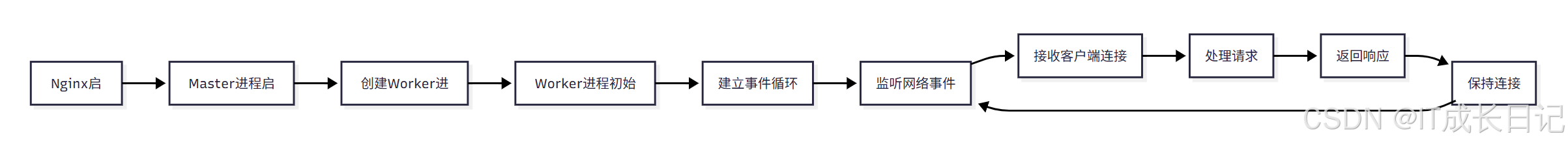

2.5 事件驱动模型的工作流程

系统启动：Nginx启动，Master进程创建
进程创建：Master进程创建多个Worker进程
进程初始化：每个Worker进程初始化事件驱动系统
事件循环：Worker进程进入事件循环，等待事件发生
事件监听：监听网络套接字上的事件
连接处理：接收客户端连接，建立连接
请求处理：解析HTTP请求，处理业务逻辑
响应返回：将处理结果返回给客户端
连接保持：保持HTTP Keep-Alive连接，复用连接

3 Nginx模块化结构

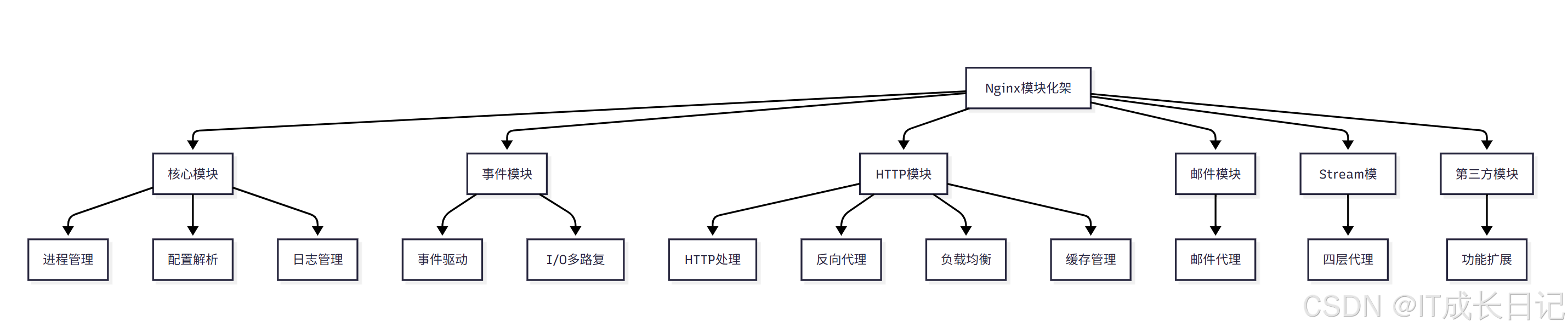

3.1 模块化设计概述

模块化设计是Nginx架构的核心基础，它将复杂的功能分解为独立的、可复用的模块单元。这种设计使得Nginx具有高度的可扩展性和定制化能力。

层次化设计：模块分为不同层次，核心模块提供基础功能，业务模块提供具体功能
松耦合：模块之间通过标准接口通信，耦合度低
可扩展：支持动态加载和卸载模块
可定制：可以根据需要选择和组合不同的模块

3.2 模块数据结构

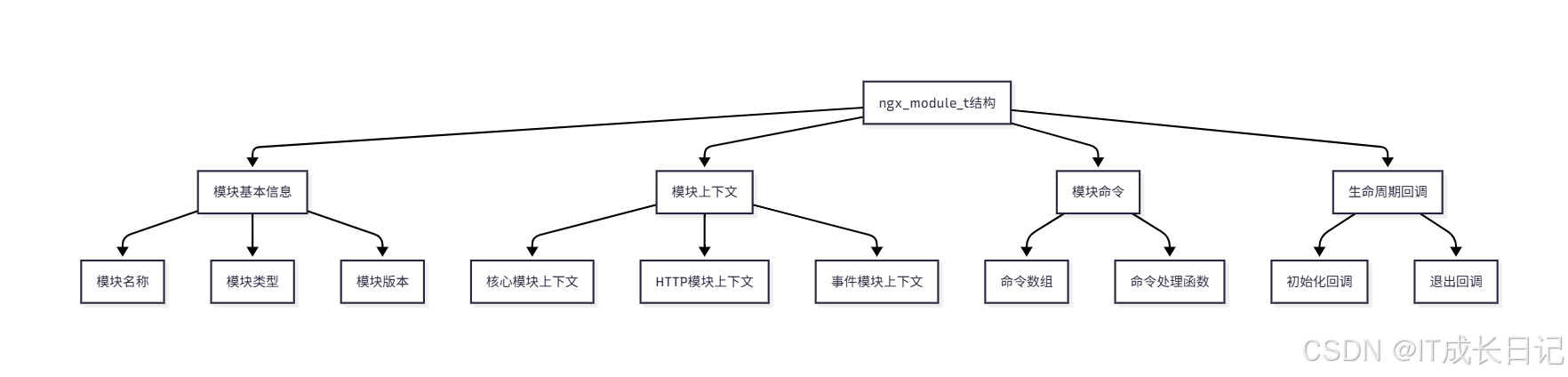

3.3.1 ngx_module_t结构

typedef struct ngx_module_s ngx_module_t;struct ngx_module_s {ngx_uint_t ctx_index;           // 模块在同类型模块数组中的索引ngx_uint_t index;               // 模块在所有模块数组中的索引char *name;                     // 模块名称ngx_uint_t spare0;              // 保留字段ngx_uint_t spare1;              // 保留字段ngx_uint_t version;             // 模块版本const char *signature;          // 模块签名void *ctx;                      // 模块上下文ngx_command_t *commands;        // 模块命令集ngx_uint_t type;                // 模块类型ngx_int_t (*init_master)(ngx_log_t *log);        // master进程初始化ngx_int_t (*init_module)(ngx_cycle_t *cycle);    // 模块初始化ngx_int_t (*init_process)(ngx_cycle_t *cycle);   // worker进程初始化ngx_int_t (*init_thread)(ngx_cycle_t *cycle);   // 线程初始化void (*exit_thread)(ngx_cycle_t *cycle);         // 线程退出void (*exit_process)(ngx_cycle_t *cycle);        // worker进程退出void (*exit_master)(ngx_cycle_t *cycle);        // master进程退出uintptr_t spare_hook0;          // 保留字段uintptr_t spare_hook1;uintptr_t spare_hook2;uintptr_t spare_hook3;uintptr_t spare_hook4;uintptr_t spare_hook5;uintptr_t spare_hook6;uintptr_t spare_hook7;
};

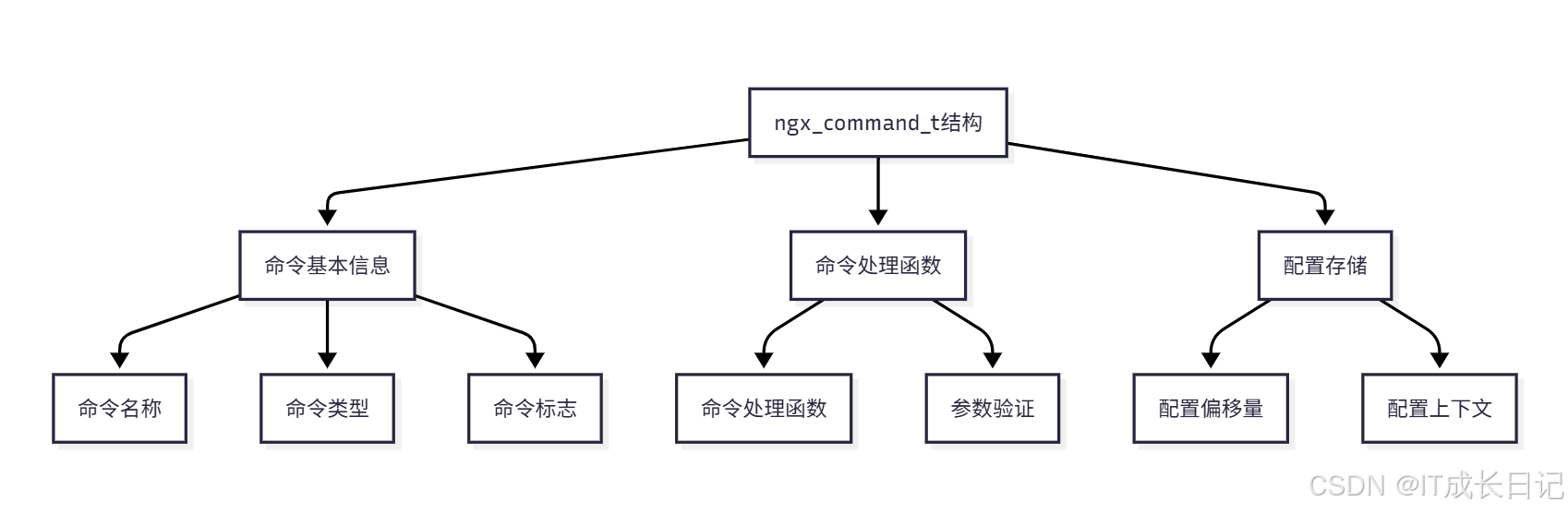

3.3.2 ngx_command_t结构

typedef struct ngx_command_s ngx_command_t;struct ngx_command_s {ngx_str_t name;                 // 配置项名称ngx_uint_t type;                // 配置项类型char *(*set)(ngx_conf_t *cf, ngx_command_t *cmd, void *conf);  // 配置项处理函数ngx_uint_t conf;                // 配置项存储位置ngx_uint_t offset;               // 配置项在结构体中的偏移量void *post;                     // 配置项处理后的回调函数
};

3.3 模块的生命周期

生命周期描述：

模块加载：Nginx启动时加载所有模块
初始化阶段：
Master进程初始化
模块初始化
Worker进程初始化

运行阶段：
事件循环
请求处理

清理阶段：
Worker进程清理
模块清理
Master进程清理

模块卸载：Nginx关闭时卸载所有模块

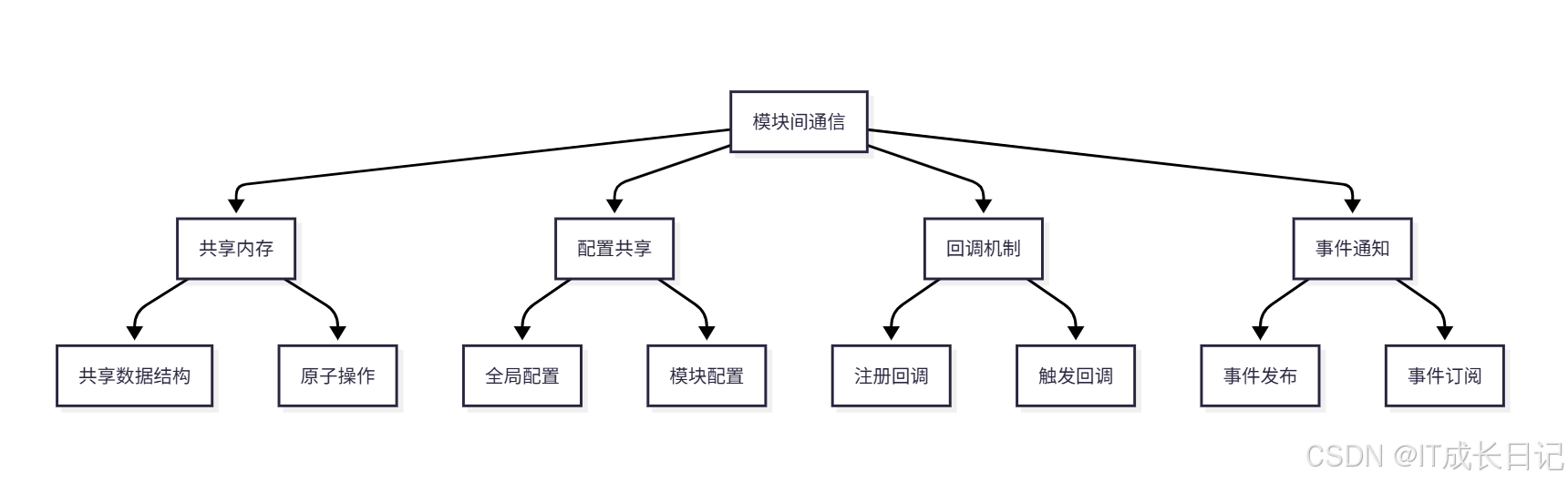

3.4 模块间的通信机制

共享内存：模块间通过共享内存交换数据
配置共享：通过配置文件和配置结构体共享配置信息
回调机制：模块通过回调函数进行异步通信
事件通知：通过事件机制进行模块间通知

4 Nginx架构设计详解

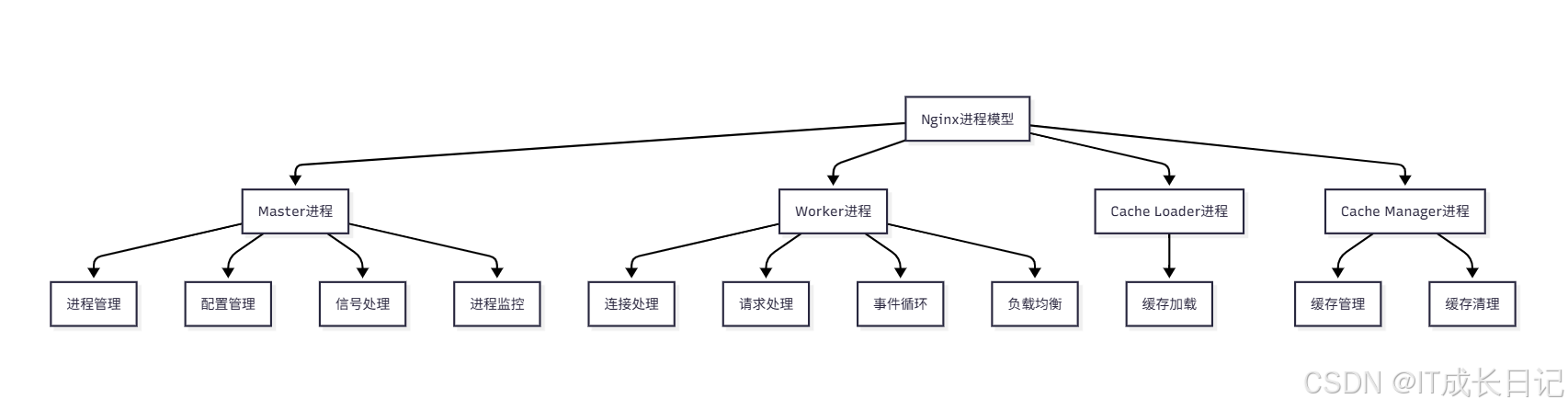

4.1 Nginx进程模型

Master进程：负责管理所有子进程，处理信号，监控Worker进程状态
Worker进程：处理实际的客户端请求，执行业务逻辑
Cache Loader进程：启动时加载缓存索引文件
Cache Manager进程：管理磁盘缓存，定期清理过期缓存

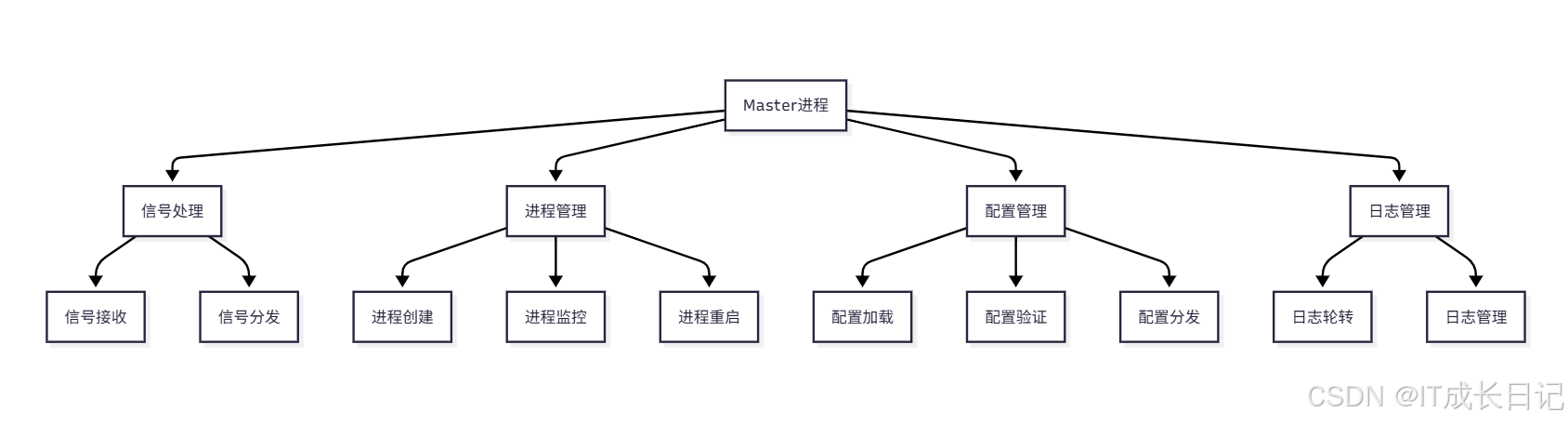

4.1.1 Master进程职责

Master进程职责：

信号处理：接收并处理来自外部的信号
进程管理：创建、监控、重启Worker进程
配置管理：加载和验证配置文件，分发配置给Worker进程
日志管理：管理日志文件的轮转和管理

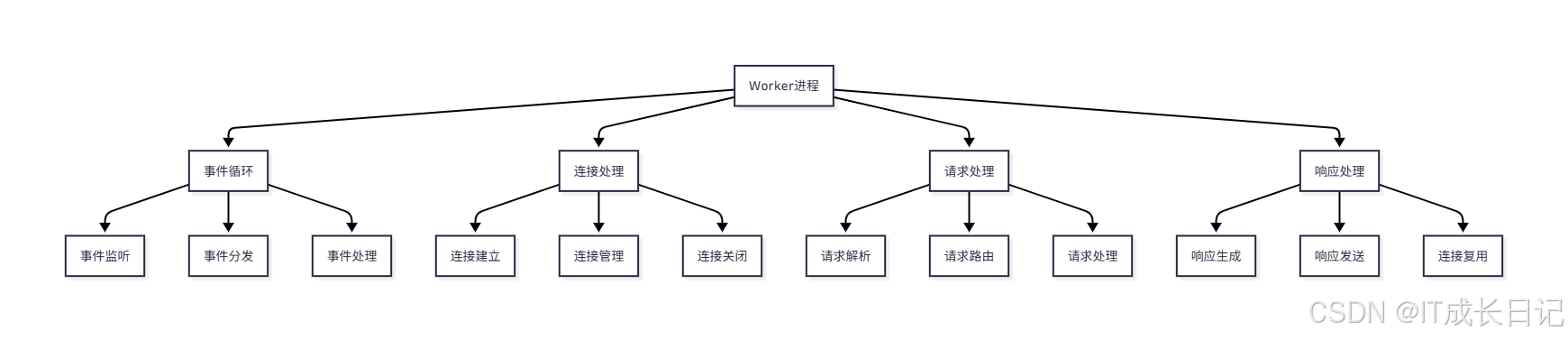

4.1.2 Worker进程职责

Worker进程职责：

事件循环：运行事件循环，监听各种事件
连接处理：处理客户端连接的建立、管理和关闭
请求处理：解析HTTP请求，路由到相应的处理模块
响应处理：生成HTTP响应，发送给客户端

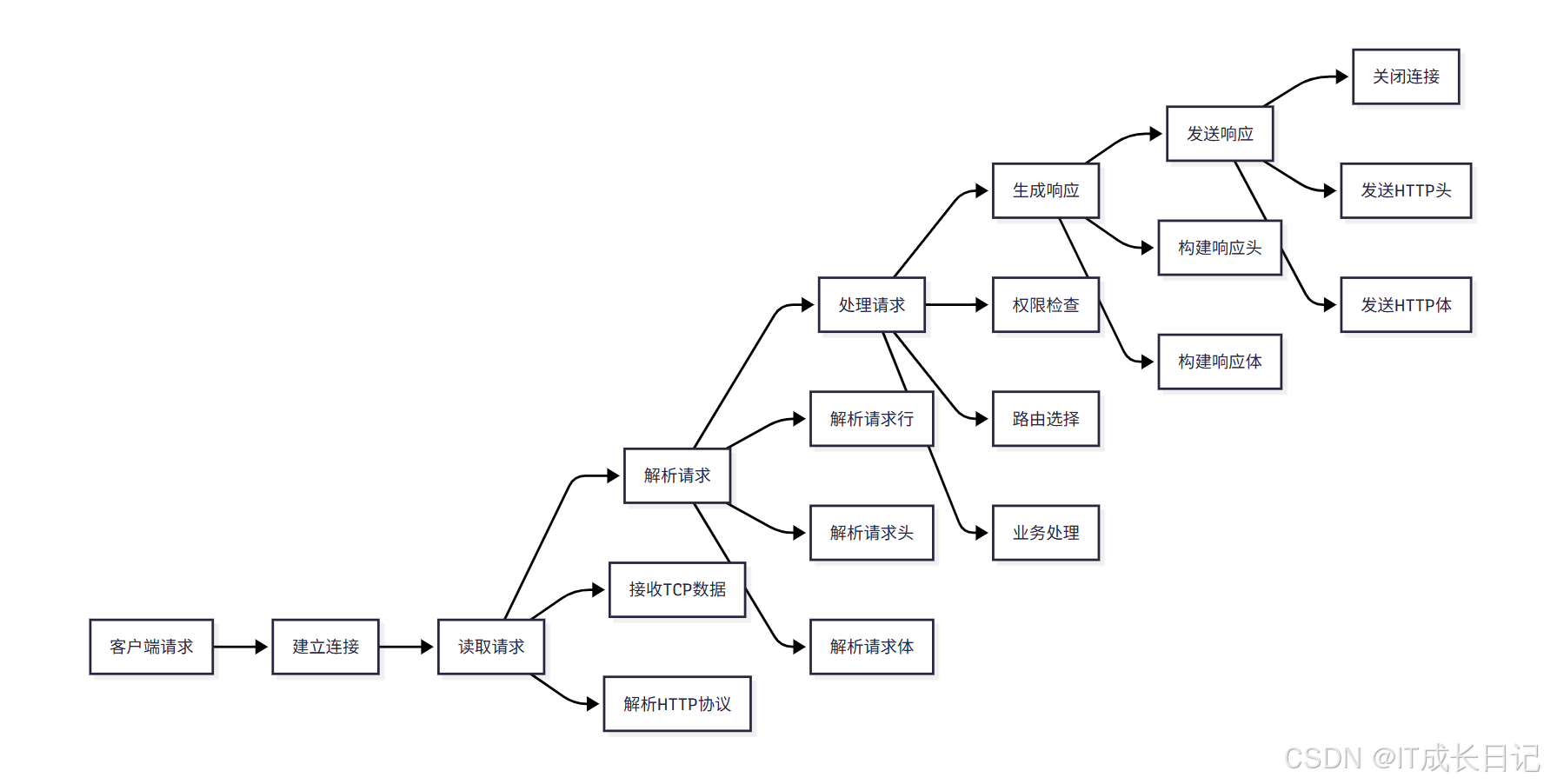

4.2 Nginx请求处理流程

建立连接：客户端与Nginx建立TCP连接
读取请求：接收客户端发送的HTTP请求数据
解析请求：解析HTTP请求行、请求头、请求体
处理请求：进行权限检查、路由选择、业务处理
生成响应：构建HTTP响应头和响应体
发送响应：将HTTP响应发送给客户端
关闭连接：根据HTTP协议版本决定是否保持连接

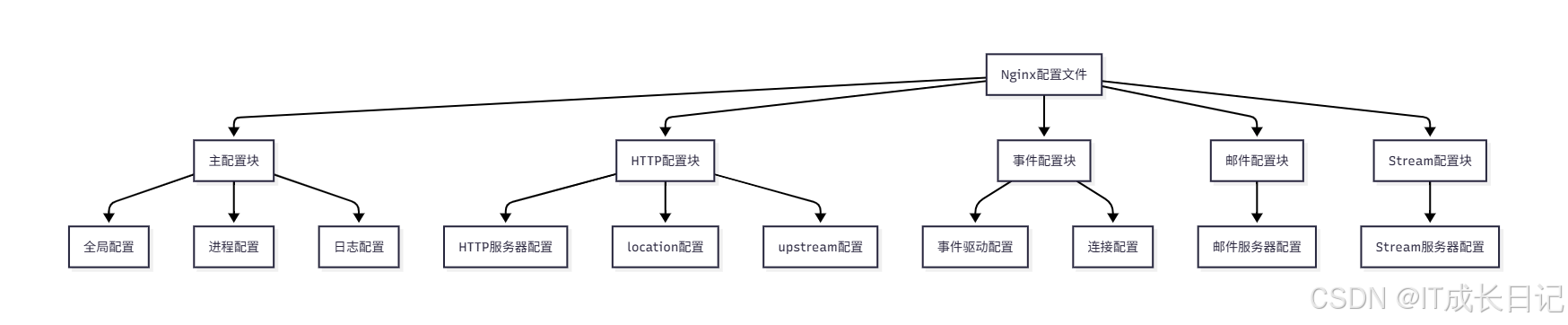

4.3 Nginx配置文件结构

主配置块：包含全局配置、进程配置、日志配置等
HTTP配置块：包含HTTP服务器配置、location配置、upstream配置等
事件配置块：包含事件驱动配置、连接配置等
邮件配置块：包含邮件服务器配置
Stream配置块：包含Stream服务器配置

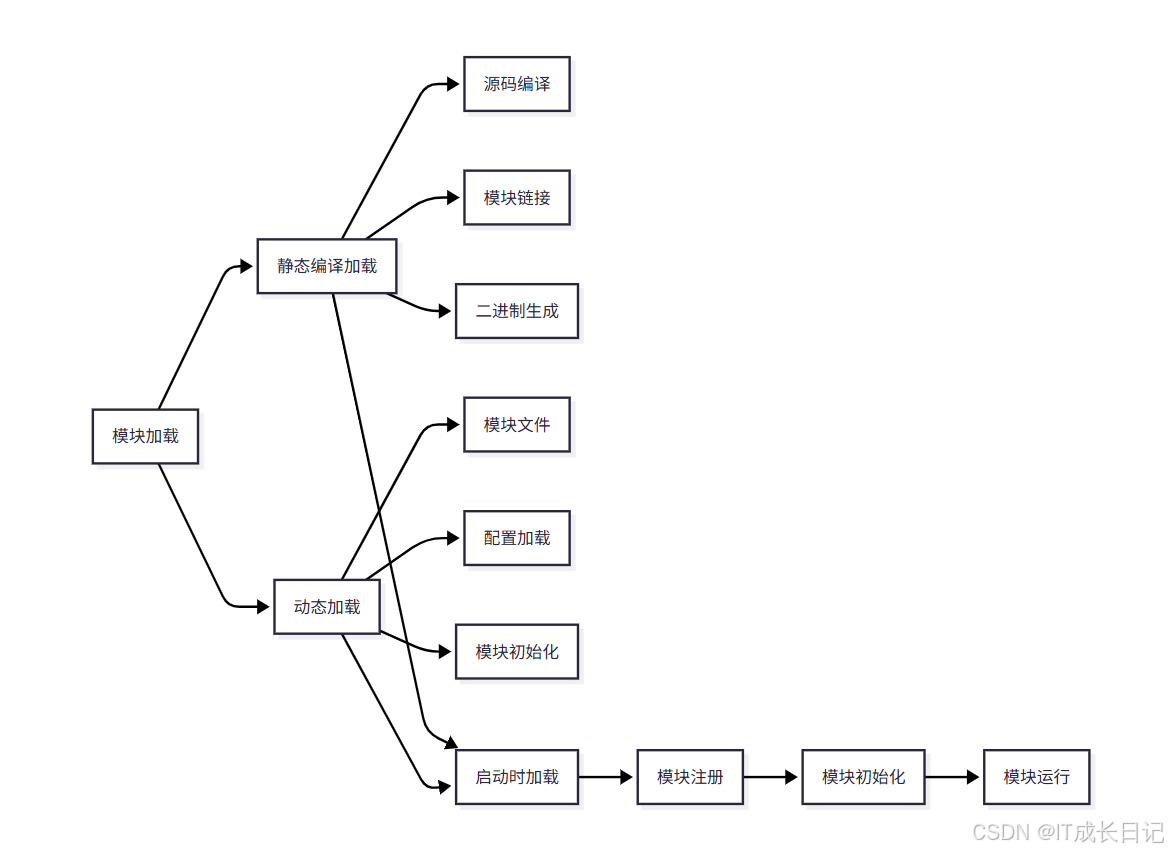

4.4 Nginx模块加载机制

静态编译加载：模块在编译时链接到Nginx二进制文件中
动态加载：模块在运行时通过配置文件加载
模块注册：将模块注册到Nginx模块系统中
模块初始化：调用模块的初始化函数
模块运行：模块在运行时处理相应的功能

5 Nginx核心模块详解

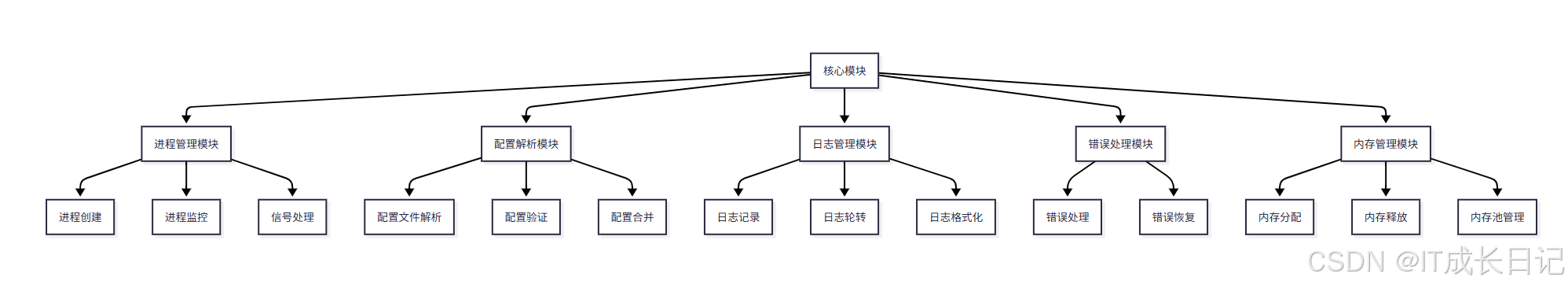

5.1 核心模块概述

Nginx的核心模块是整个系统的基础，它们提供了最基本的功能和服务。这些模块通常在编译时静态链接到Nginx二进制文件中。

5.2 主要核心模块分析

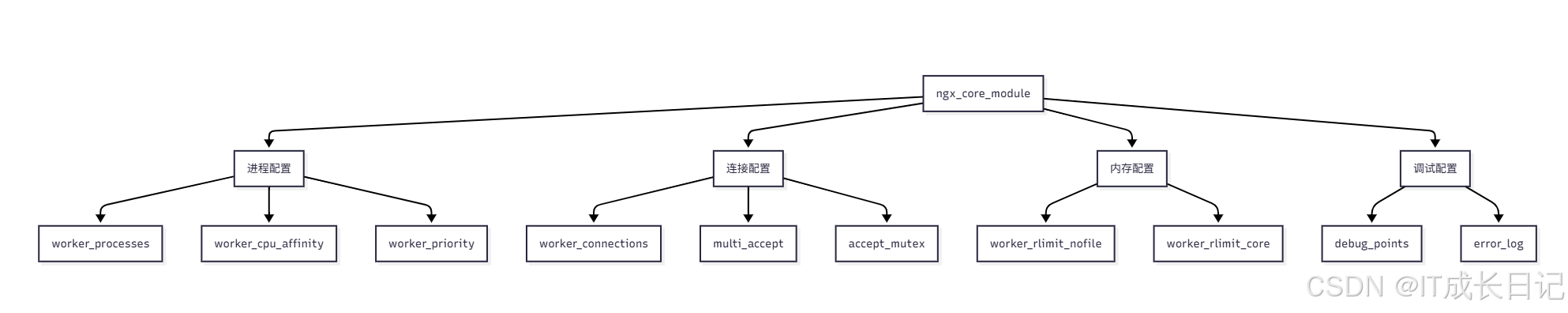

5.2.1 ngx_core_module

进程配置：配置Worker进程的数量、CPU亲和性、优先级等
连接配置：配置Worker进程的最大连接数、连接处理方式等
内存配置：配置Worker进程的资源限制
调试配置：配置调试信息和错误日志

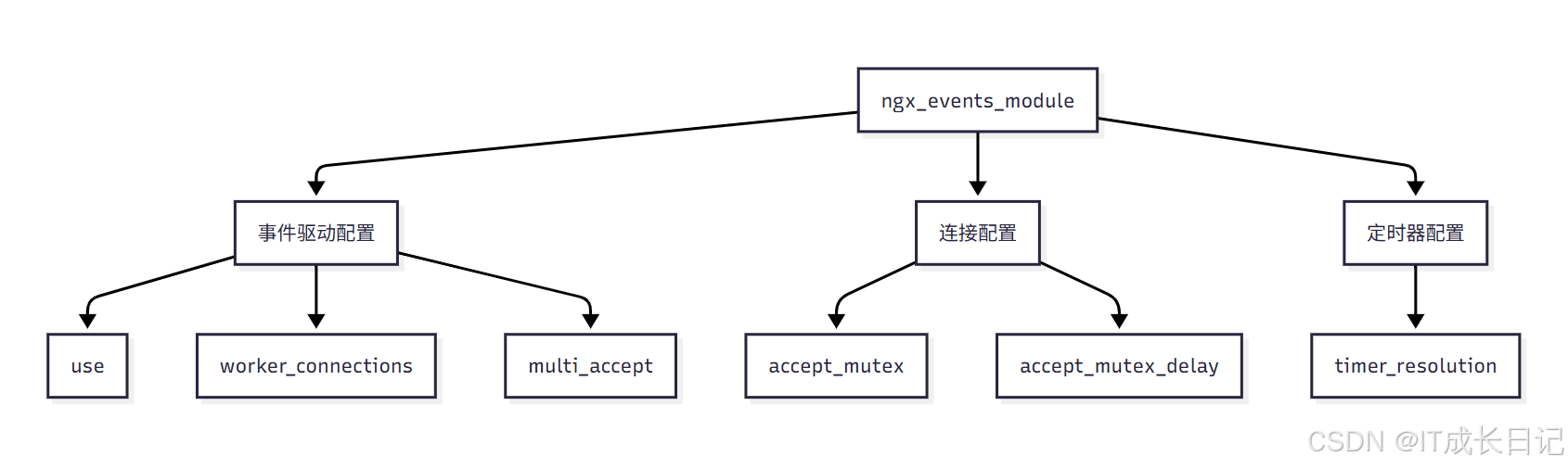

5.2.2 ngx_events_module

事件驱动配置：选择使用的事件驱动模型，如epoll、select、poll等
连接配置：配置连接处理相关的参数
定时器配置：配置定时器相关的参数

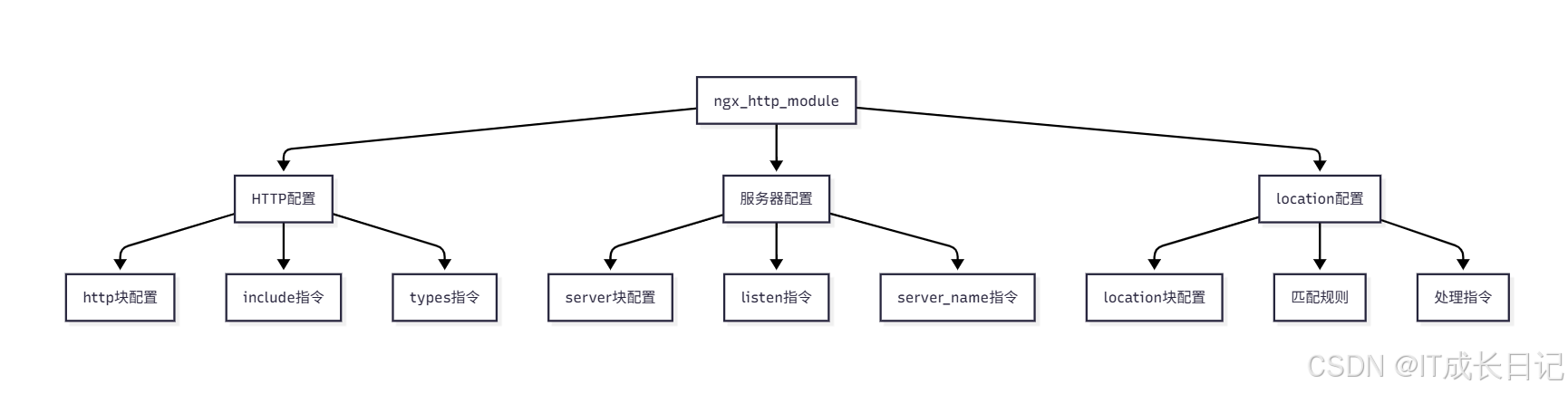

5.2.3 ngx_http_module

HTTP配置：配置HTTP协议相关的参数
服务器配置：配置虚拟服务器相关的参数
location配置：配置URL匹配和处理规则

5.3 核心模块的配置示例

# 主配置块
user nginx nginx;
worker_processes auto;
worker_cpu_affinity 00000001 00000010 00000100 00001000;
worker_priority -10;error_log /var/log/nginx/error.log warn;
pid /var/run/nginx.pid;# 事件配置块
events {use epoll;worker_connections 65535;multi_accept on;accept_mutex on;accept_mutex_delay 500ms;timer_resolution 100ms;
}# HTTP配置块
http {include /etc/nginx/mime.types;default_type application/octet-stream;log_format main '$remote_addr - $remote_user [$time_local] "$request" ''$status $body_bytes_sent "$http_referer" ''"$http_user_agent" "$http_x_forwarded_for"';access_log /var/log/nginx/access.log main;# 服务器配置块server {listen 80;server_name localhost;# location配置块location / {root /usr/share/nginx/html;index index.html index.htm;}location /proxy {proxy_pass http://backend;proxy_set_header Host $host;proxy_set_header X-Real-IP $remote_addr;proxy_set_header X-Forwarded-For $proxy_add_x_forwarded_for;}}
}

6 总结

Nginx作为现代Web基础设施的重要组成部分，其优秀的设计理念和卓越的性能表现使其成为互联网企业的首选。通过本文的学习，我们深入了解了Nginx的核心概念、事件驱动模型和模块化架构设计，掌握了Nginx的工作原理和优化方法。

在实际应用中，我们需要根据具体业务需求选择合适的Nginx配置和模块组合，不断优化和调整，以发挥Nginx的最佳性能。同时，随着技术的发展，我们也需要持续学习和掌握Nginx的新特性和新功能，以适应不断变化的业务需求。
