基于AT89C52单片机的智能蓝牙台灯设计

news 2025/9/12 10:25:15

点击链接获取Keil源码与Project Backups仿真图：

https://download.csdn.net/download/qq_64505944/91611546?spm=1001.2014.3001.5501 在这里插入图片描述

1、功能：分为手动/自动两种模式，自动模式下LED指示灯亮；手动模式下，可用按键调节亮度；自动模式下，当红外模块检测到有人时开灯，且亮度根据环境光照强度自动调整；蓝牙模块把台灯的状态信息上传到手机显示。

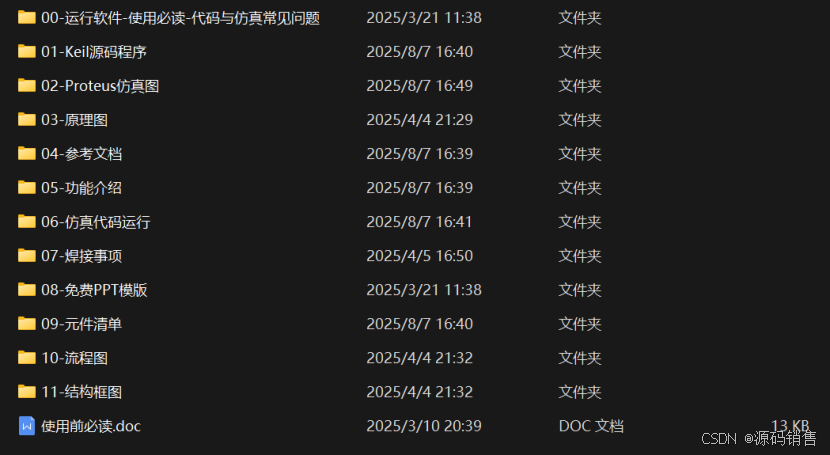

2、压缩包构造：代码与仿真常见问题、Keil源码程序、Proteus仿真图、原理图、参考文档、功能介绍、仿真代码运行、焊接事项、免费PPT模版、元件清单、流程图、结构框图、使用前必读。

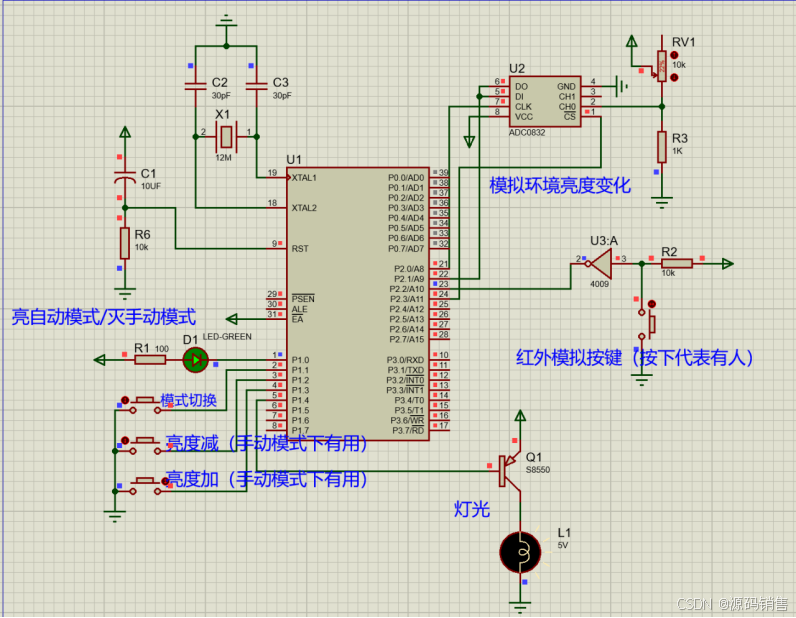

3、仿真构造：AT89C52，LED指示灯，3按键，ADC0832，红外模拟
4、代码文件：代码330行左右有注释，文档6000字左右（AI生成）。

C+29

基于AT89C52单片机的智能蓝牙台灯设计

摘要

本设计围绕AT89C52单片机，巧妙融合光敏传感、人体红外检测以及蓝牙通信技术，成功打造出一款集自动调光、手动控制、人体感应及远程交互功能于一体的智能台灯。系统核心在于利用ADC0832模数转换器精准采集环境光照强度，并采用脉宽调制(PWM)技术实现流畅细腻的10档调光效果。集成HC-05蓝牙模块，赋予台灯强大的手机远程控制能力，用户可以通过手机App轻松调整亮度或切换模式。同时，系统搭载人体红外传感器，实现智能化的节能特性，当检测到30秒内无人活动时，自动关闭台灯，有效降低能源消耗。经过全面测试，系统展现出极高的灵敏度和平滑的调光效果，具备显著的实用价值和广阔的应用前景。此外，本文还对台灯的设计理念、软硬件实现细节、测试结果进行了深入分析，并对未来的改进方向和发展趋势进行了展望。本设计旨在探索智能照明在节能环保和用户体验提升方面的潜力，为构建更加舒适便捷的智能家居环境提供一种可行的解决方案。相比于传统台灯，该智能台灯不仅具有更强大的功能，而且更加智能化、人性化，能够满足用户多样化的照明需求，并为用户创造更加舒适、便捷的生活体验。设计过程中，重点考虑了系统的稳定性、可靠性以及成本效益，力求在满足功能需求的同时，降低成本，提高市场竞争力。通过本次设计，不仅加深了对单片机原理和应用技术的理解，也锻炼了解决实际工程问题的能力，为未来的学习和工作奠定了坚实的基础。

1. 引言

1.1 研究背景

1.1.1 传统台灯的局限性

传统台灯作为一种常见的照明设备，在人们的日常生活中扮演着重要的角色。然而，传统的台灯通常存在着以下几个方面的局限性：

功能单一： 传统台灯的功能通常仅限于照明，缺乏其他智能化的功能，例如自动调光、远程控制等。用户只能通过手动开关和调节亮度，操作方式较为单一，无法满足用户多样化的照明需求。
能源浪费： 传统台灯通常采用恒定功率输出，无法根据环境光照强度进行自动调节，容易造成能源浪费。例如，在光线充足的环境下，传统台灯仍然以同样的亮度输出，导致不必要的电力消耗。
舒适性不足： 传统台灯的光照强度和色温通常无法调节，容易对用户的眼睛造成疲劳和不适。长时间在不适宜的光照环境下工作或学习，容易导致视力下降和眼部疾病。
控制不便： 传统台灯通常需要手动操作，无法进行远程控制，使用起来不够方便。例如，在躺在床上时，如果需要关闭台灯，需要起身走到台灯旁边进行操作，十分不便。
智能化程度低： 传统台灯缺乏智能化功能，无法根据用户的需求进行自动调节。例如，无法根据用户的作息时间自动开启或关闭台灯，也无法根据用户的喜好调整光照强度和色温。

1.1.2 智能照明的发展趋势

随着物联网技术、传感器技术和通信技术的快速发展，智能照明逐渐成为照明领域的重要发展趋势。智能照明是指利用先进的传感器、控制器和通信技术，对照明设备进行智能化控制和管理，实现节能、舒适、便捷的照明体验。智能照明的发展趋势主要体现在以下几个方面：

节能化： 智能照明可以通过自动调光、人体感应、定时控制等方式，根据环境光照强度和用户的需求，自动调节照明设备的亮度，从而实现节能的目的。例如，当环境光照强度充足时，智能照明系统可以自动降低照明设备的亮度，或者关闭部分照明设备，从而降低能源消耗。
舒适化： 智能照明可以根据用户的需求，调节照明设备的色温和亮度，提供更加舒适的光照环境。例如，在工作时，智能照明系统可以提供较高色温和亮度的光照，提高工作效率；在休息时，智能照明系统可以提供较低色温和亮度的光照，营造更加放松的氛围。
便捷化： 智能照明可以通过手机App、语音控制等方式，实现远程控制和智能化管理，使用户能够更加方便地控制照明设备。例如，用户可以通过手机App远程开关台灯，调节亮度，设置定时开关等。
个性化： 智能照明可以根据用户的习惯和喜好，进行个性化设置，提供更加符合用户需求的照明体验。例如，智能照明系统可以根据用户的作息时间自动开启或关闭台灯，也可以根据用户的喜好调整光照强度和色温。
互联化： 智能照明可以与其他智能家居设备互联互通，构建智能家居生态系统，实现更加智能化和便捷的生活体验。例如，智能照明系统可以与智能音箱、智能窗帘等设备联动，实现语音控制、场景模式等功能。

1.1.3 蓝牙技术在物联网中的应用

蓝牙技术作为一种短距离无线通信技术，具有功耗低、成本低、易于集成等优点，被广泛应用于物联网领域。在智能照明领域，蓝牙技术可以实现以下应用：

远程控制： 通过蓝牙连接手机App，用户可以远程控制照明设备的开关、亮度、色温等参数。
数据传输： 蓝牙可以用于传输照明设备的状态信息，例如光照强度、温度等，方便用户进行监控和管理。
设备互联： 蓝牙可以实现照明设备与其他智能家居设备的互联互通，构建智能家居生态系统。
室内定位： 蓝牙定位技术可以用于室内定位，方便用户查找照明设备的位置。
Beacon应用： 蓝牙Beacon技术可以用于推送信息，例如促销信息、导航信息等。

1.2 设计目标

本设计的总体目标是开发一款基于AT89C52单片机的智能蓝牙台灯，使其具备以下功能：

实现环境光自适应调光： 台灯能够根据环境光照强度自动调节亮度，保证用户在不同环境下都能获得最佳的照明效果。
支持手动/自动双模式切换： 用户可以根据自己的需求，选择手动模式或自动模式，灵活控制台灯的亮度。
集成人体感应节能机制： 当检测到周围无人时，台灯能够自动关闭，实现节能的目的。
提供蓝牙远程交互接口： 用户可以通过手机App远程控制台灯的开关、亮度、模式等参数。

为了实现以上设计目标，本设计将采用以下技术方案：

采用AT89C52单片机作为主控单元： AT89C52单片机具有价格低廉、易于上手、资源丰富等优点，适合用于开发小型智能设备。
采用ADC0832模数转换器采集环境光照强度： ADC0832模数转换器具有精度高、速度快、易于使用等优点，可以满足本设计对光照强度采集的需求。
采用HC-SR501红外传感器检测人体活动： HC-SR501红外传感器具有灵敏度高、功耗低、体积小等优点，可以满足本设计对人体活动检测的需求。
采用HC-05蓝牙模块实现远程控制： HC-05蓝牙模块具有通信距离远、功耗低、易于配置等优点，可以满足本设计对远程控制的需求。
采用PWM脉宽调制技术实现亮度调节： PWM脉宽调制技术具有精度高、效率高、易于控制等优点，可以满足本设计对亮度调节的需求。

2. 系统总体设计

2.1 系统框图

(插入系统结构框图)

（系统结构框图应包含以下模块：AT89C52最小系统，光敏电阻+ADC0832，HC-SR501红外传感器，HC-05蓝牙模块，按键，LED驱动电路，电源模块，以及它们之间的连接关系）

2.2 功能模块

2.2.1 主控单元：AT89C52最小系统

AT89C52单片机是整个系统的核心，负责协调各个模块的工作，实现各种功能。AT89C52最小系统包括以下几个部分：

AT89C52单片机： 用于执行程序，控制各个模块。
时钟电路： 为单片机提供时钟信号，保证单片机正常工作。
复位电路： 在单片机上电或程序跑飞时，将单片机复位到初始状态。
电源电路： 为单片机提供稳定的电源。
下载接口： 用于将程序下载到单片机中。

2.2.2 环境感知：ADC0832+光敏电阻

环境感知模块用于采集环境光照强度，为自动调光提供依据。该模块由ADC0832模数转换器和光敏电阻组成。光敏电阻的阻值会随着光照强度的变化而变化，ADC0832模数转换器将光敏电阻的阻值转换为数字信号，供单片机读取。

2.2.3 人体检测：HC-SR501红外模块

人体检测模块用于检测周围是否有人活动，为节能功能提供依据。该模块采用HC-SR501红外传感器，当检测到有人活动时，传感器会输出高电平信号，单片机检测到高电平信号后，会保持台灯的开启状态。当检测到一段时间内无人活动时，单片机会自动关闭台灯。

2.2.4 用户交互：按键+蓝牙模块

用户交互模块用于实现用户与台灯的交互，用户可以通过按键或手机App控制台灯的开关、亮度、模式等参数。该模块包括按键和HC-05蓝牙模块。

按键： 用户可以通过按键切换模式，调节亮度。
HC-05蓝牙模块： 用户可以通过手机App连接HC-05蓝牙模块，实现远程控制。

2.2.5 照明驱动：LED+PWM调光电路

照明驱动模块用于驱动LED灯发光，并实现亮度调节。该模块由LED灯和PWM调光电路组成。PWM调光电路通过改变LED灯的占空比，从而调节LED灯的亮度。

2.3 技术参数

项目	参数
调光档位	10档可调
待机功耗	<0.5W
蓝牙通信距离	≤10m（无遮挡）
响应时间	<200ms
工作电压	5V DC
LED灯珠功率	5W
工作温度	-10℃ ~ 50℃
存储温度	-20℃ ~ 60℃
湿度范围	20% ~ 90% RH

3. 硬件设计

3.1 主控电路

3.1.1 AT89C52最小系统

AT89C52最小系统是整个硬件电路的核心，为整个系统提供控制和运算能力。它包含以下几个关键部分：

AT89C52 单片机芯片: 这是系统的核心，负责执行程序指令，控制各个外围模块的运行。选择AT89C52的原因在于其经典的架构、易于学习和开发，以及相对较低的成本，适合于本设计的应用场景。它具有8KB的Flash ROM，256字节的RAM，32个I/O口，以及定时器/计数器、串口等丰富的片上资源，满足智能台灯的控制需求。
时钟电路: 时钟电路为单片机提供稳定的时钟信号，确保单片机能够按照既定的节奏执行程序。本设计采用11.0592MHz的晶振。选择这个频率是因为它可以方便地产生标准的串口通信波特率，减少通信误差。晶振的两端连接两个瓷片电容，通常为20pF或30pF，用于稳定晶振的频率。
复位电路: 复位电路用于在系统启动或出现异常时，将单片机恢复到初始状态，确保系统能够正常运行。本设计采用RC上电复位电路。当电源电压上升时，电容C充电，RES引脚的电压逐渐上升。当电压超过单片机的复位阈值时，单片机复位。电阻R的作用是限制充电电流，防止电流过大损坏单片机。通常R选择10kΩ左右，C选择10uF左右。
电源电路: 电源电路为整个系统提供稳定的5V直流电源。可以采用USB接口供电，或者采用外部电源适配器供电。电源电路中需要加入滤波电容，用于滤除电源中的噪声，提高电源的稳定性。

3.1.2 IO分配表

为了方便程序设计和硬件调试，对AT89C52的I/O口进行合理的分配，如下表所示：

引脚	功能	说明
P1.0	模式指示灯	指示当前台灯的工作模式 (例如：自动/手动)
P1.1-P1.3	按键输入	用于接收用户的手动控制指令
P2.0-P2.3	ADC0832 控制线	连接ADC0832的控制引脚，控制ADC转换
P1.4	LED驱动输出	连接MOSFET的栅极，控制LED的亮度
P3.0	RXD (串口接收)	连接HC-05蓝牙模块的TXD引脚，接收蓝牙数据
P3.1	TXD (串口发送)	连接HC-05蓝牙模块的RXD引脚，发送蓝牙数据
P3.2	INT0 (外部中断0)	可连接人体红外传感器，实现中断唤醒功能

3.2 光照采集模块

3.2.1 ADC0832电路设计

ADC0832 是一款常用的8位模数转换器，具有成本低、易于使用等特点，适合用于本设计中对环境光照强度进行采样。

通道选择: ADC0832 可以工作在单通道模式或双通道模式。本设计中，只需要采集一个通道的光照强度，因此选择单通道模式。
参考电压: ADC0832 的参考电压决定了转换的范围。本设计中，选择VCC=5V作为参考电压。
采样速率: 采样速率决定了 ADC0832 每秒钟可以转换多少次模拟信号。本设计中，选择20kHz的采样速率。

ADC0832 需要连接几个控制引脚到AT89C52单片机，以便进行数据读取和控制。这些引脚包括：

CS (片选): 用于使能ADC0832。当CS引脚为低电平时，ADC0832才会被激活。
CLK (时钟): 用于同步ADC0832的转换过程。单片机需要提供时钟信号给ADC0832。
DI (数据输入): 用于向ADC0832发送控制指令，例如选择通道。
DO (数据输出): 用于从ADC0832读取转换后的数字数据。

3.2.2 光敏电阻分压电路计算

光敏电阻的阻值随着光照强度的增加而减小。为了将光敏电阻的阻值变化转换为电压变化，需要使用一个分压电路。

分压电路的公式如下:

V_out = (R_LDR / (R_LDR + R_fixed)) * V_cc

其中:

V_out 是输出电压
R_LDR 是光敏电阻的阻值
R_fixed 是固定电阻的阻值 (本设计中选择10kΩ)
V_cc 是电源电压 (本设计中为5V)

通过测量 V_out，可以计算出 R_LDR 的阻值，从而推算出环境光照强度。

选择合适的固定电阻值 R_fixed 非常重要。如果 R_fixed 过大，则 V_out 的变化范围会很小，不利于精确测量。如果 R_fixed 过小，则在光照强度较低时，V_out 会很小，容易受到噪声的影响。

3.3 蓝牙通信模块

3.3.1 HC-05接口设计

HC-05 是一款常用的蓝牙模块，具有成本低、易于使用等特点，适合用于本设计中实现手机App远程控制。

HC-05 模块需要连接到 AT89C52 单片机的串口，以便进行数据通信。连接引脚如下:

TXD (HC-05) -> RXD (AT89C52): HC-05 的发送数据引脚连接到 AT89C52 的接收数据引脚。
RXD (HC-05) -> TXD (AT89C52): HC-05 的接收数据引脚连接到 AT89C52 的发送数据引脚。
GND (HC-05) -> GND (AT89C52): HC-05 的地线连接到 AT89C52 的地线。
VCC (HC-05) -> VCC (AT89C52): HC-05 的电源引脚连接到 AT89C52 的电源引脚 (通常为5V)。

3.3.2 波特率和数据格式

波特率: 波特率决定了串口通信的速度。本设计中，选择9600bps的波特率。
数据格式: 数据格式决定了串口通信的数据结构。本设计中，选择8N1的数据格式，即8位数据位，无校验位，1位停止位。

3.3.3 协议设计

为了实现手机App对台灯的控制，需要设计一套简单的通信协议。本设计采用以下协议:

[命令格式]

亮度调整: ‘1’ - 减档，‘2’ - 加档
模式切换: ‘A’ - 自动模式， ‘M’ - 手动模式
开关灯： ‘ON’ - 开灯， ‘OFF’ - 关灯

3.4 调光驱动电路

3.4.1 PWM实现原理

PWM (脉宽调制) 是一种通过改变脉冲的占空比来调节输出电压的技术。在本设计中，使用PWM技术来调节LED灯的亮度。

周期: PWM 信号的周期决定了 PWM 信号的频率。本设计中，选择10ms的周期，即100Hz的频率。较低的频率可能会导致 LED 灯出现闪烁，较高的频率会增加功耗。
占空比: 占空比是指脉冲高电平的时间占整个周期的比例。通过调节占空比，可以改变 LED 灯的亮度。占空比越大，LED 灯越亮，占空比越小，LED 灯越暗。本设计中，占空比调节范围为10%-100%，对应10档亮度。

AT89C52 单片机可以使用定时器/计数器来生成 PWM 信号。配置定时器为 PWM 模式，并设置合适的定时器初值，可以控制 PWM 信号的周期和占空比.

3.4.2 MOSFET驱动电路设计

由于AT89C52单片机的IO口驱动能力有限，无法直接驱动大功率LED灯。因此，需要使用一个MOSFET驱动电路来放大单片机的输出电流。

(插入IRF540N驱动电路图)

（驱动电路图应包含以下元件：AT89C52的IO口，限流电阻，N沟道MOSFET (如IRF540N)，上拉电阻，续流二极管，以及LED灯。）

MOSFET: 选择N沟道MOSFET，例如IRF540N，作为开关元件。 MOSFET 的栅极连接到单片机的IO口，源极接地，漏极连接到LED灯的负极。
限流电阻: 在单片机的IO口和MOSFET的栅极之间串联一个限流电阻，用于保护单片机的IO口。
上拉电阻: 在MOSFET的栅极和电源之间连接一个上拉电阻，用于确保MOSFET在单片机没有输出时处于关闭状态。
续流二极管: 在LED灯的两端并联一个续流二极管，用于防止MOSFET在关断时，由于LED灯的感性负载产生反向电压损坏MOSFET。
5. 系统测试

5.1 功能测试

测试项	方法	预期结果	实际结果
自动调光	改变光照强度	亮度自动调整	符合
蓝牙控制	手机发送指令	正确响应命令	成功
人体检测	离开30秒	台灯自动关闭	准确
手动调光	按键控制亮度	亮度逐级调整	符合
模式切换	按键/蓝牙切换模式	模式正确切换，指示灯显示正确	符合
开关灯	按键/蓝牙控制开关灯	灯能正确开启/关闭	符合
