阻容感专题学习笔记
文章目录
电阻

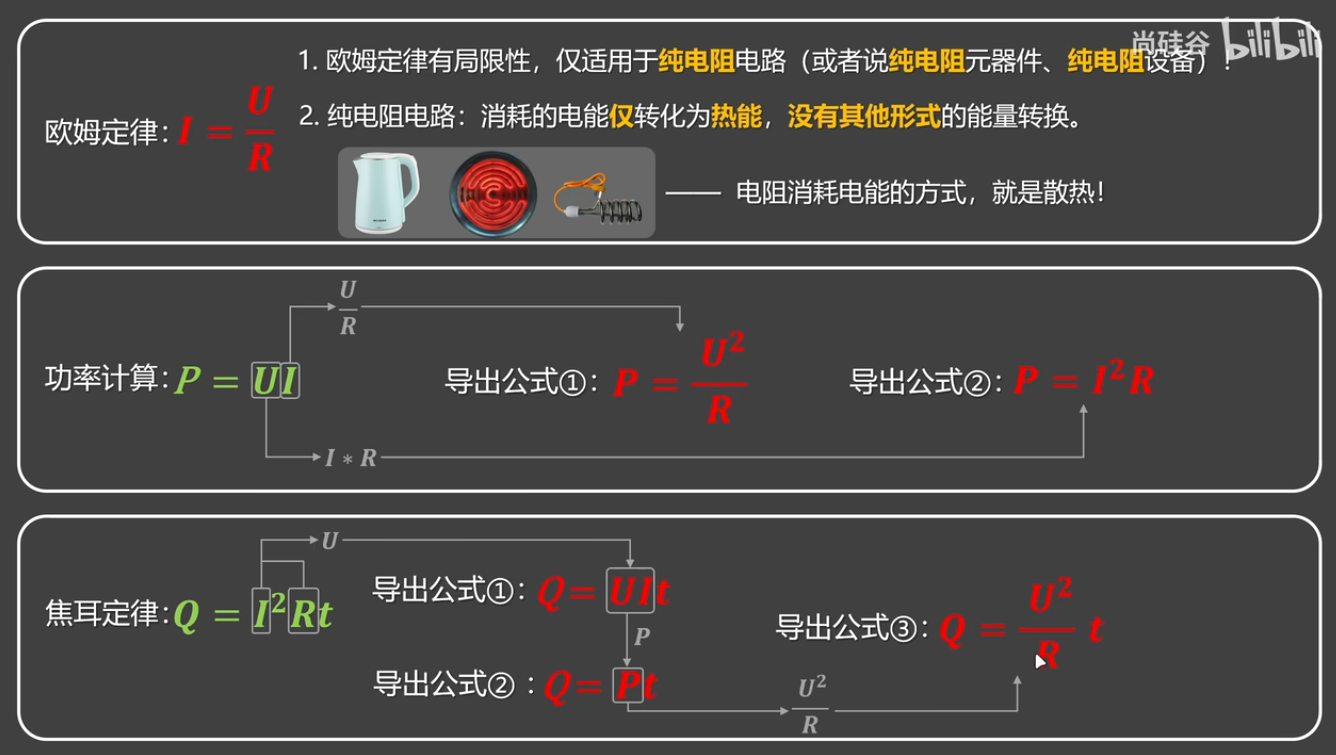

公式推导
电阻阻值

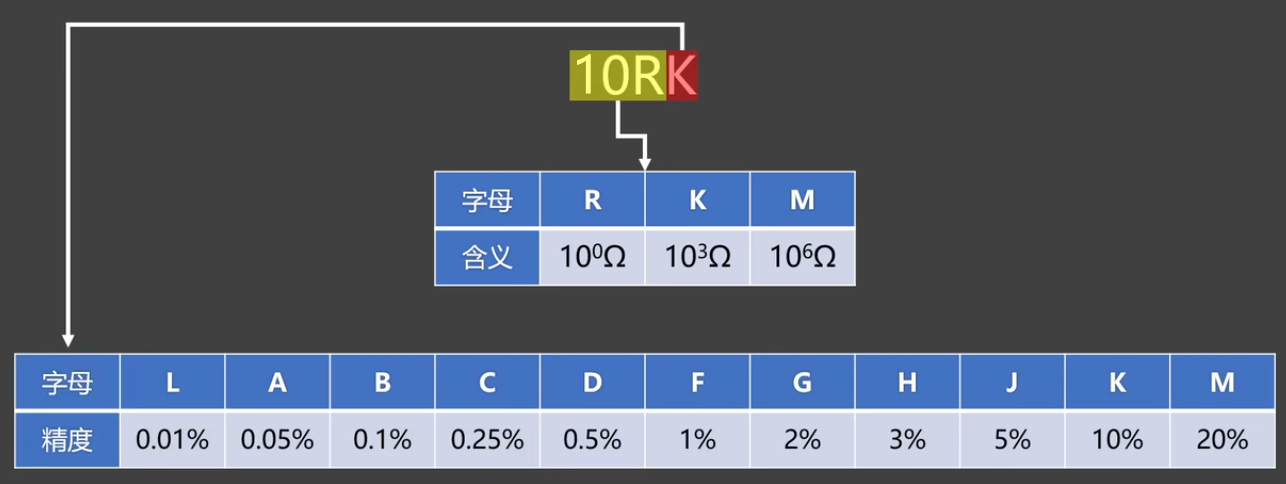

1. 直标
10KK = 10³Ω，精度±10%
10RK = 10Ω，精度±10%
2. 三位数字代码
一般用于精度为±5%的电阻，它的前两位是有效数字，第三位表示在有效数字后面所加**“0”的个数**，字母R表示小数点
151 = 150Ω
101 = 100Ω
3R3 = 3.3Ω
3. 四位数字代码
一般用于精度为±1%的电阻，它的前三位是有效数字，第四位表示在有效数字后面所加**“0”的个数**，字母R表示小数点
1001 = 1000Ω
1002 = 12000Ω = 12kΩ
4. 精密标注
一般用于精度为±0.1%的电阻，它由两位数字+一位字母表示，前两位数字标识为阻值要通过查表获得，最有一位表示倍数关系，也要查表获得
5. 色环
电容
t=RC
主要作用：
- 低通滤波器（电阻在前，电容在后）
电容的非理想参数
主要包括
- 等效串联电阻（ESR）
- 漏阻抗
- 介质吸收
- 信号放大需晶体管等有源器件，电容无放大能力

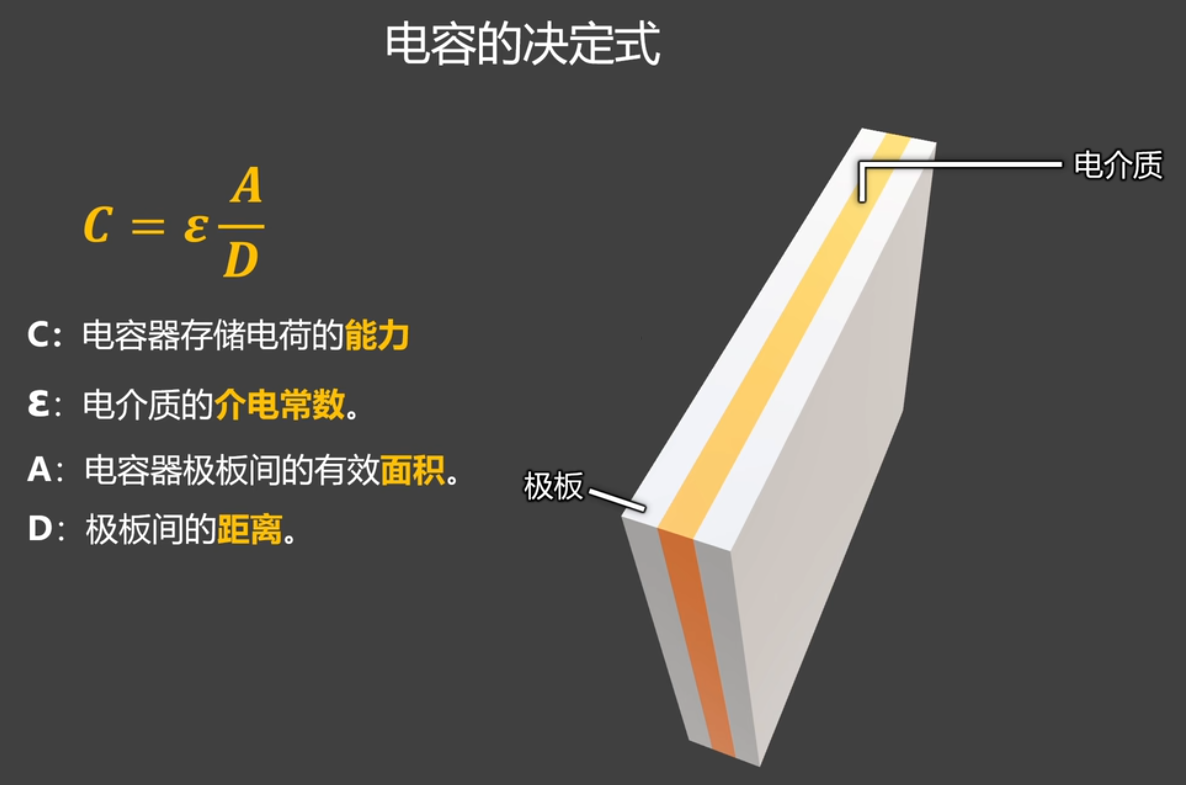

电容的决定式

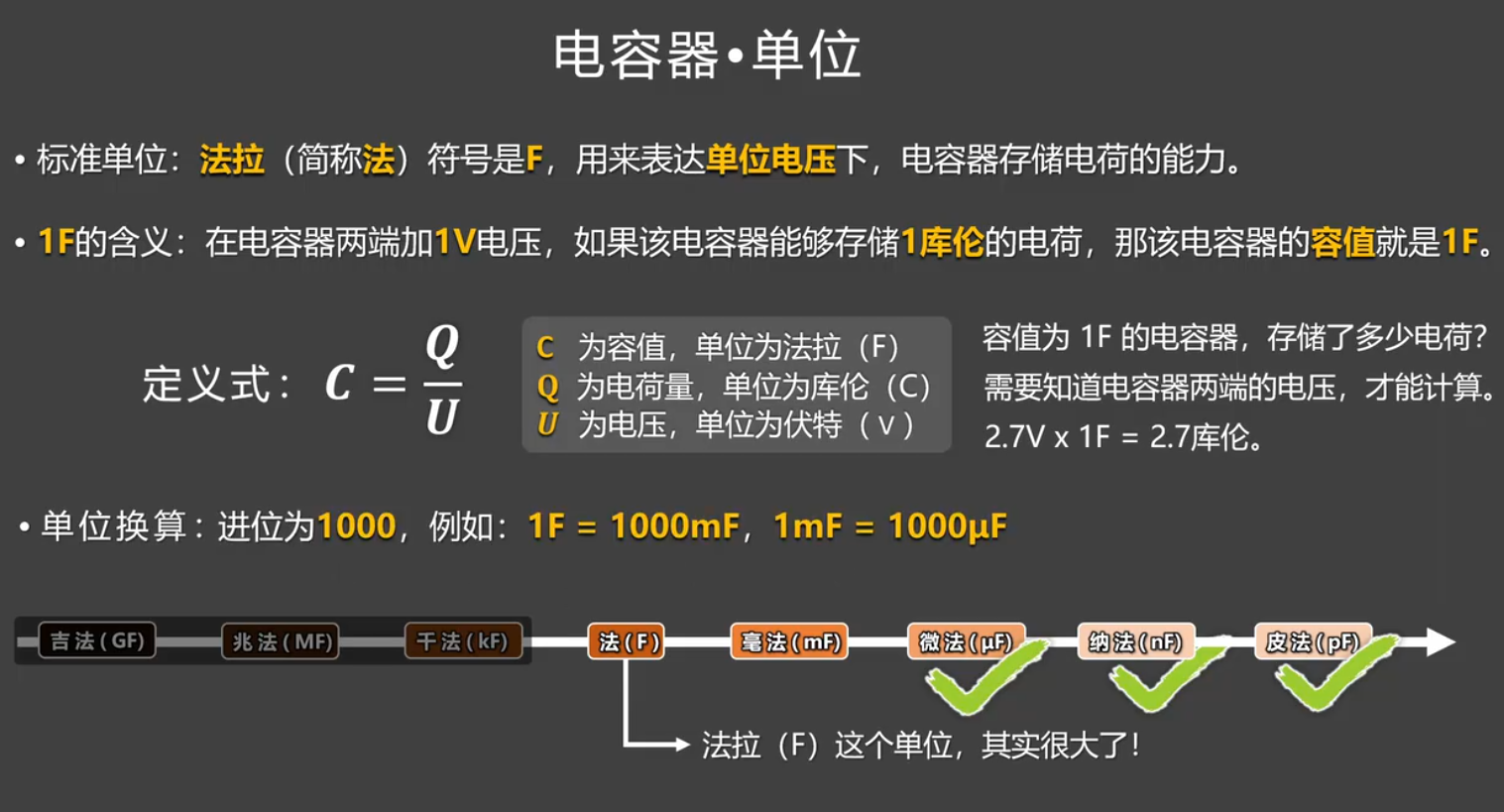

电容的单位

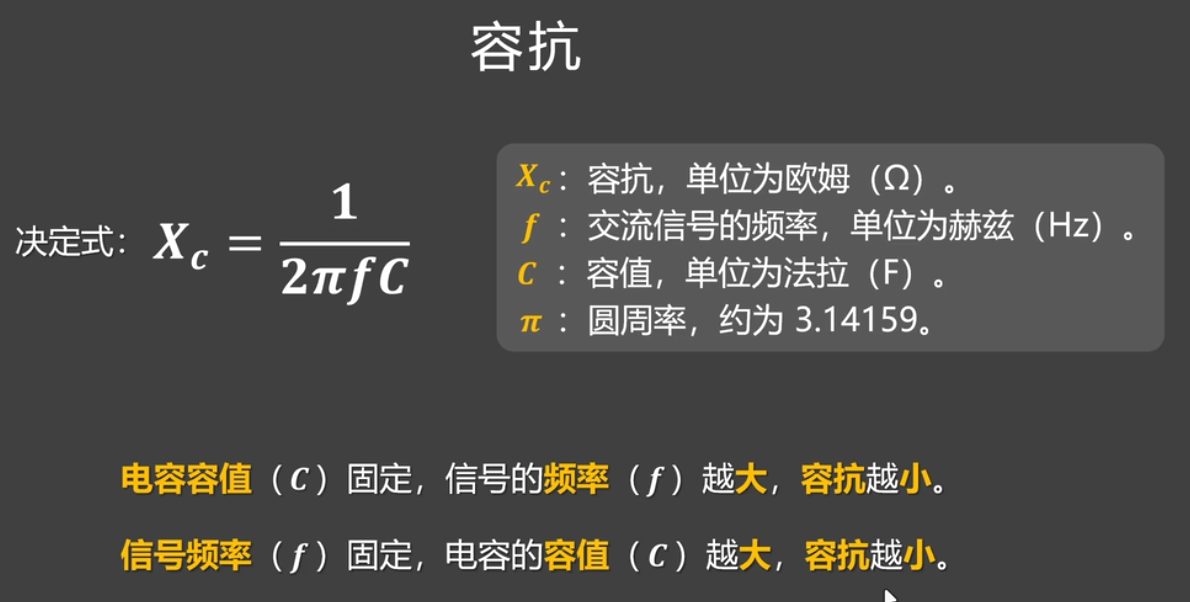

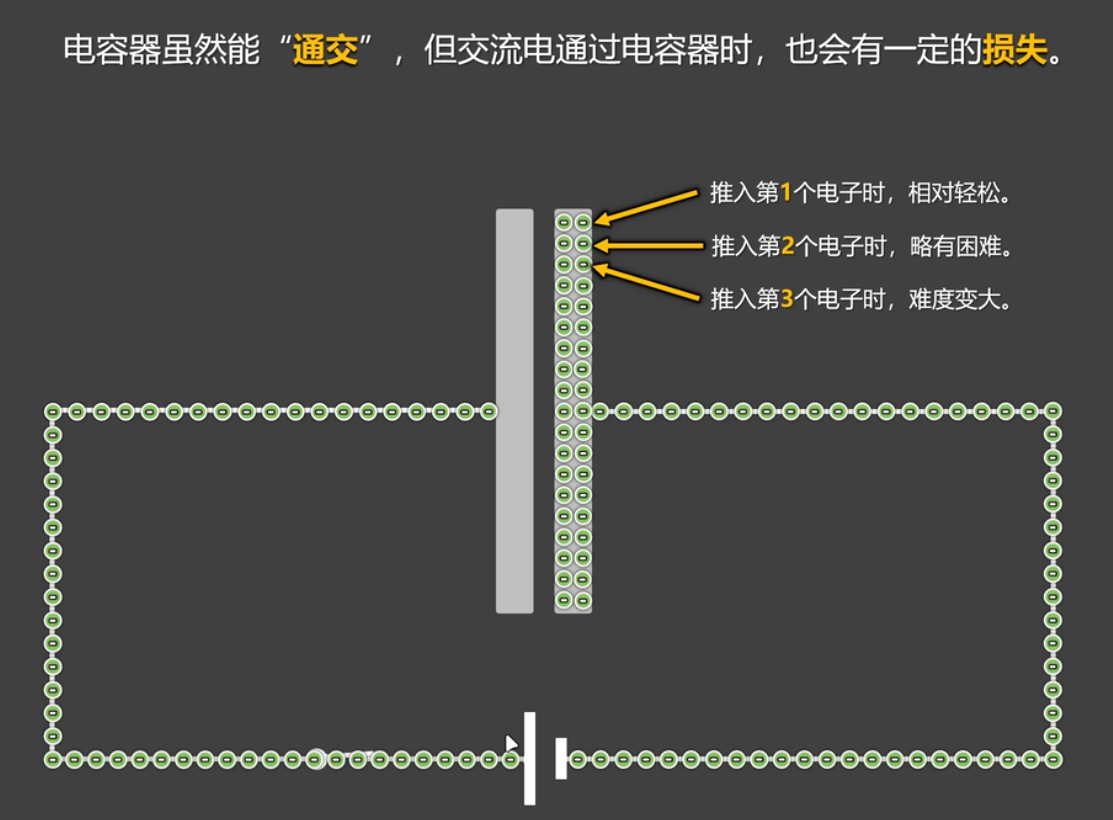

容抗
电阻与电容，都能对电流产生阻碍作用，二者的区别是:电阻会发热，电容不发热
整流

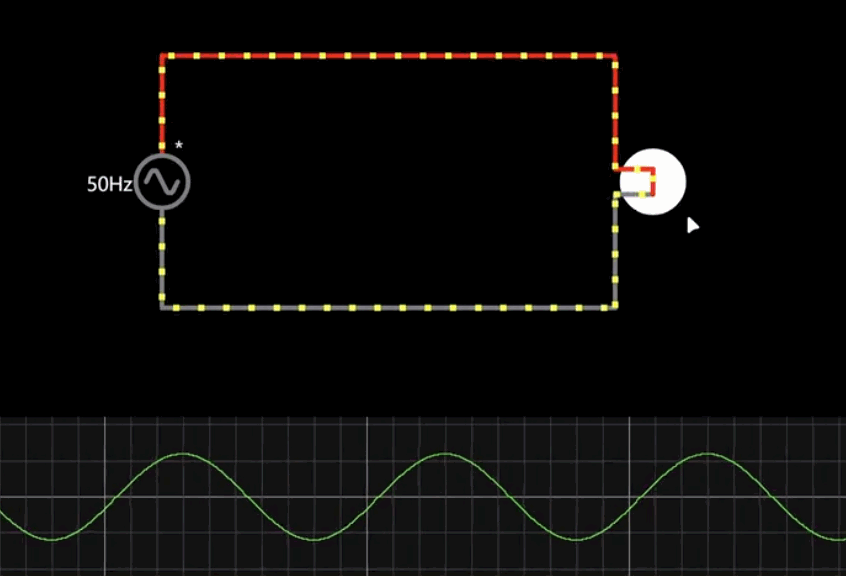

整流之前

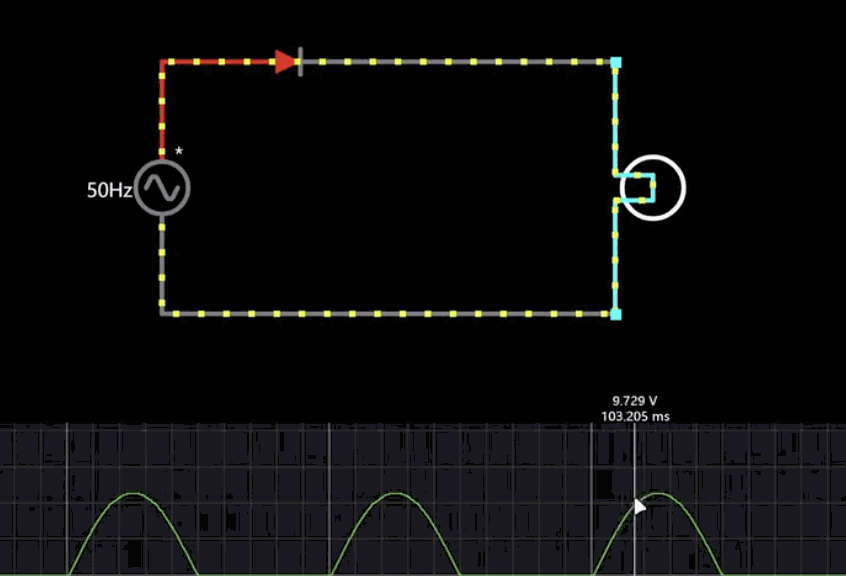

交流电变成直流电【脉冲直流电】：增加一个二极管，作用用于整流，导致负半周期被截去了

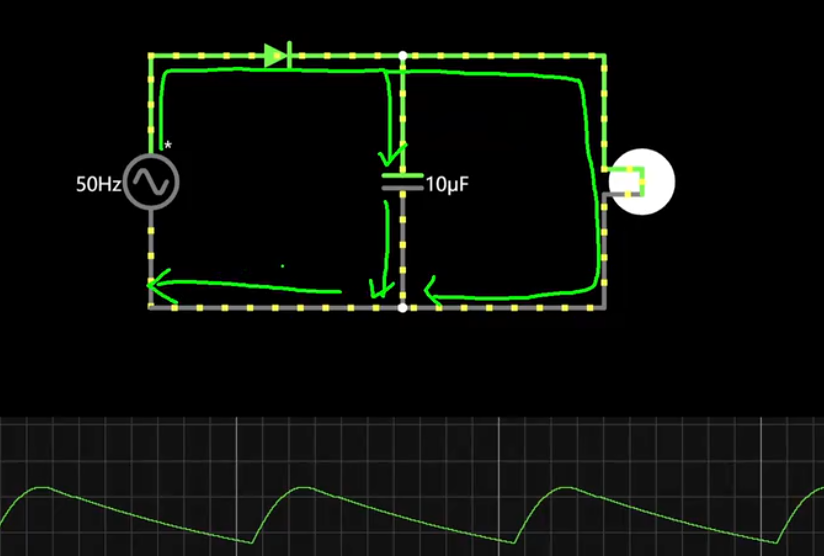

加入电容后，正半周的断档被修复，作用为滤波

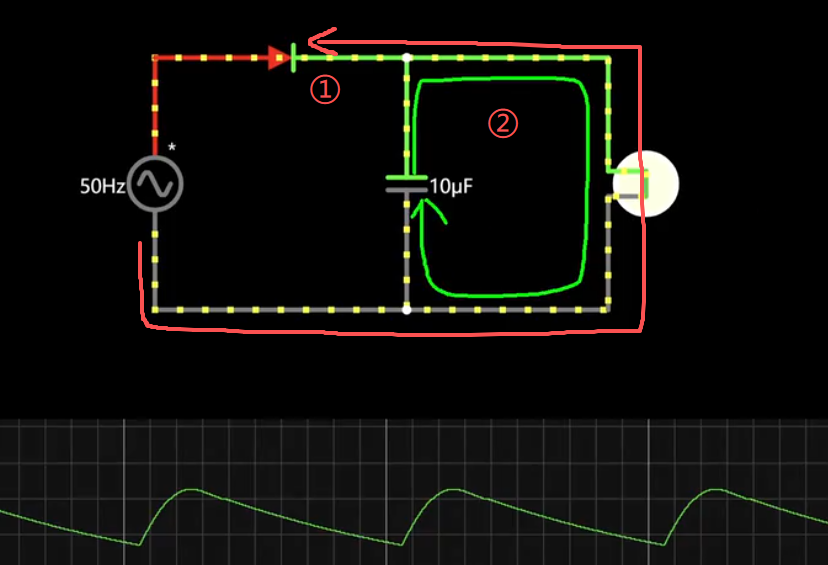

正半周期
负半周期
- ①反向截止，只能通过②电容放电维持小灯泡的亮度，电容器弥补了丢失的负半周期

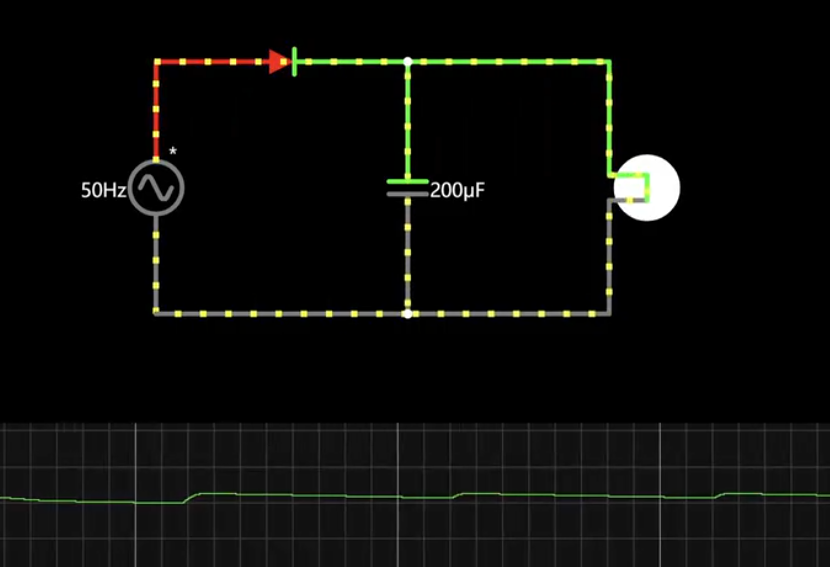

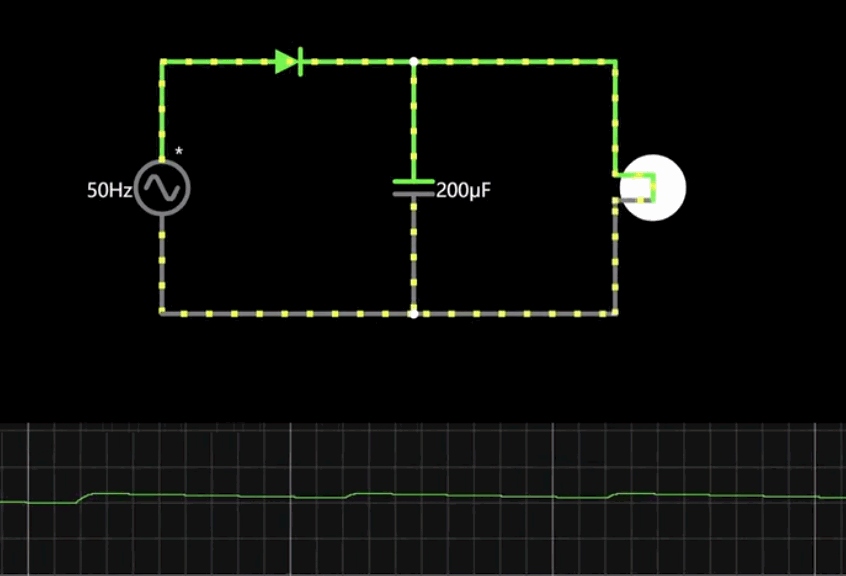

将电容调整为200μF之后，波形相对平缓很多

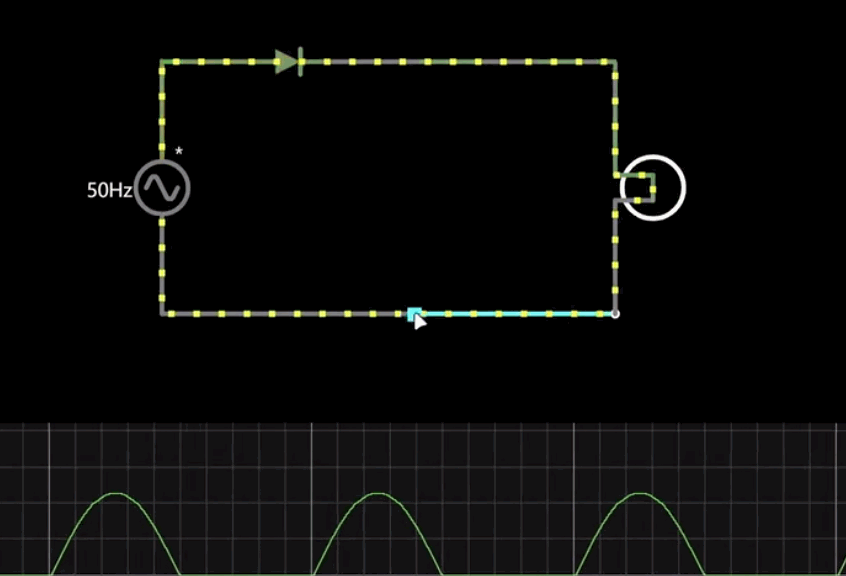

半波整流
二极管的作用就是整流

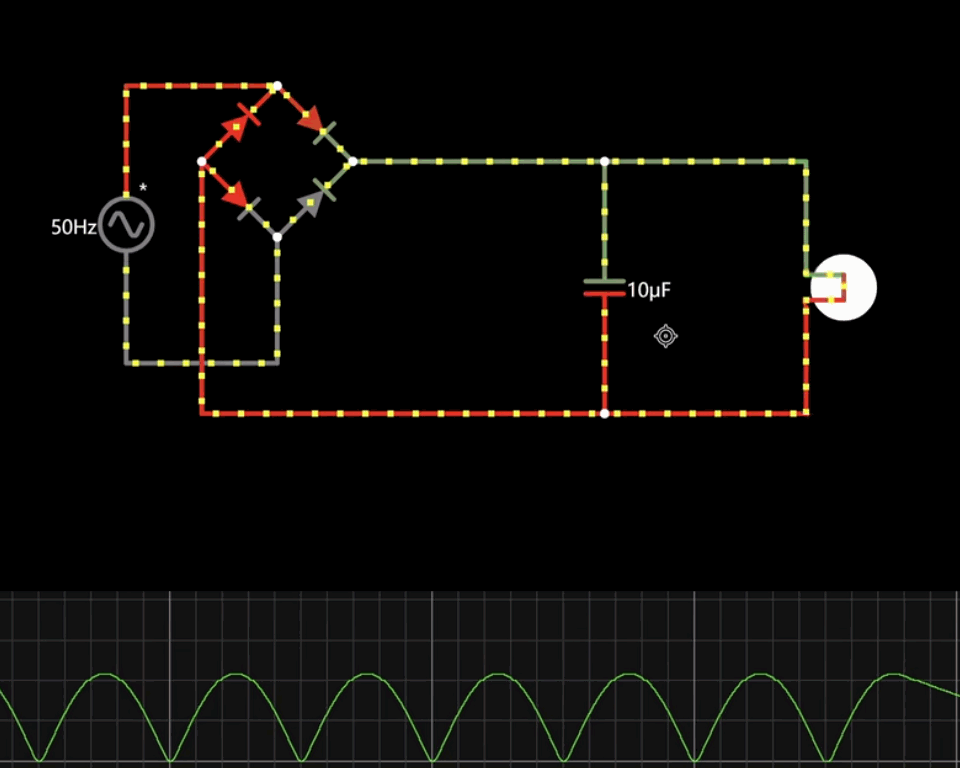

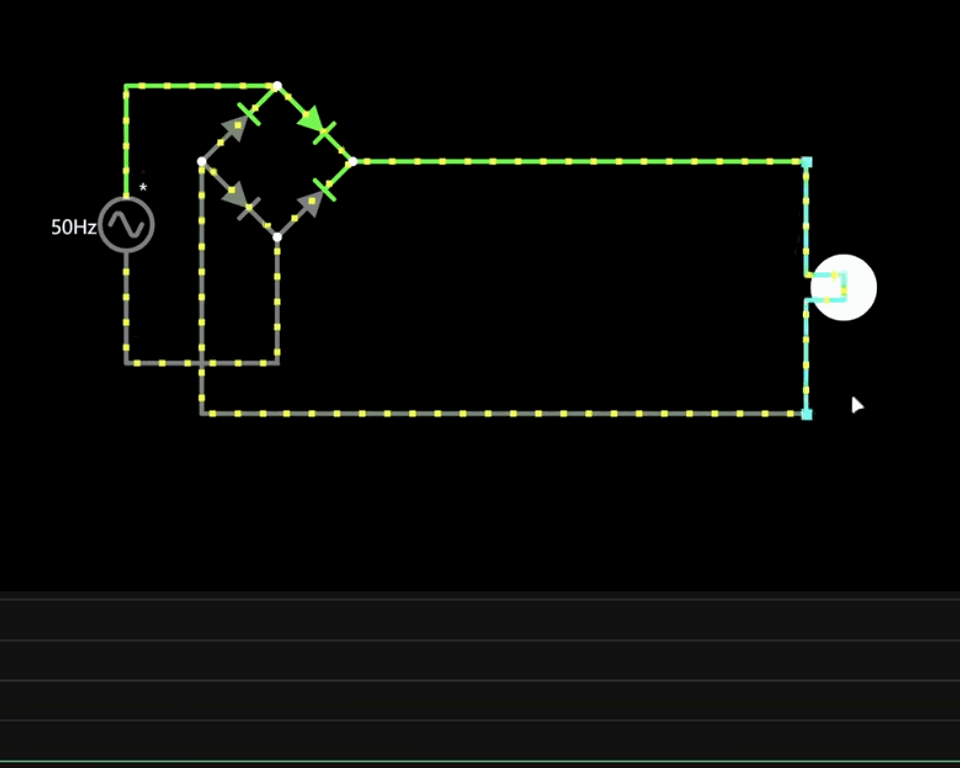

全波整流
负半周直接翻上来跟正半周紧挨着，找回了丢失的负半周（下面ABCD称为整流桥）
正半周走势

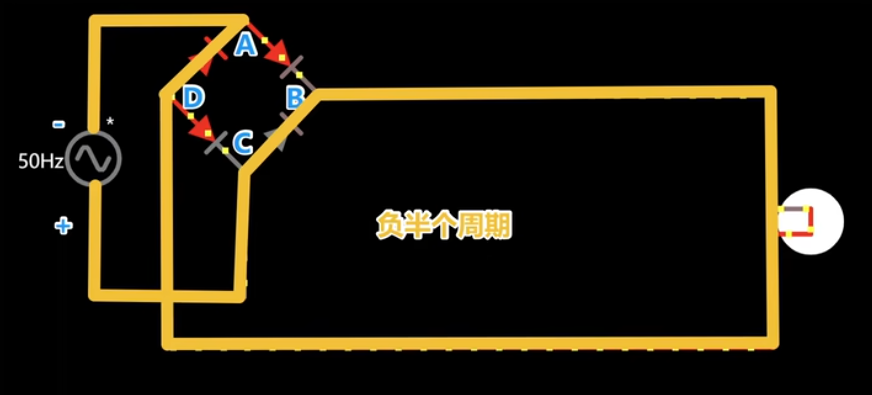

负半周期走势
此时小灯泡还是一闪一闪的，增加电容
半波整流的时候，10μF的电容小灯泡会闪烁，但是采用全波整流时候，电流的利用率就比较高，所以就不会发生闪烁的情况
电容分类

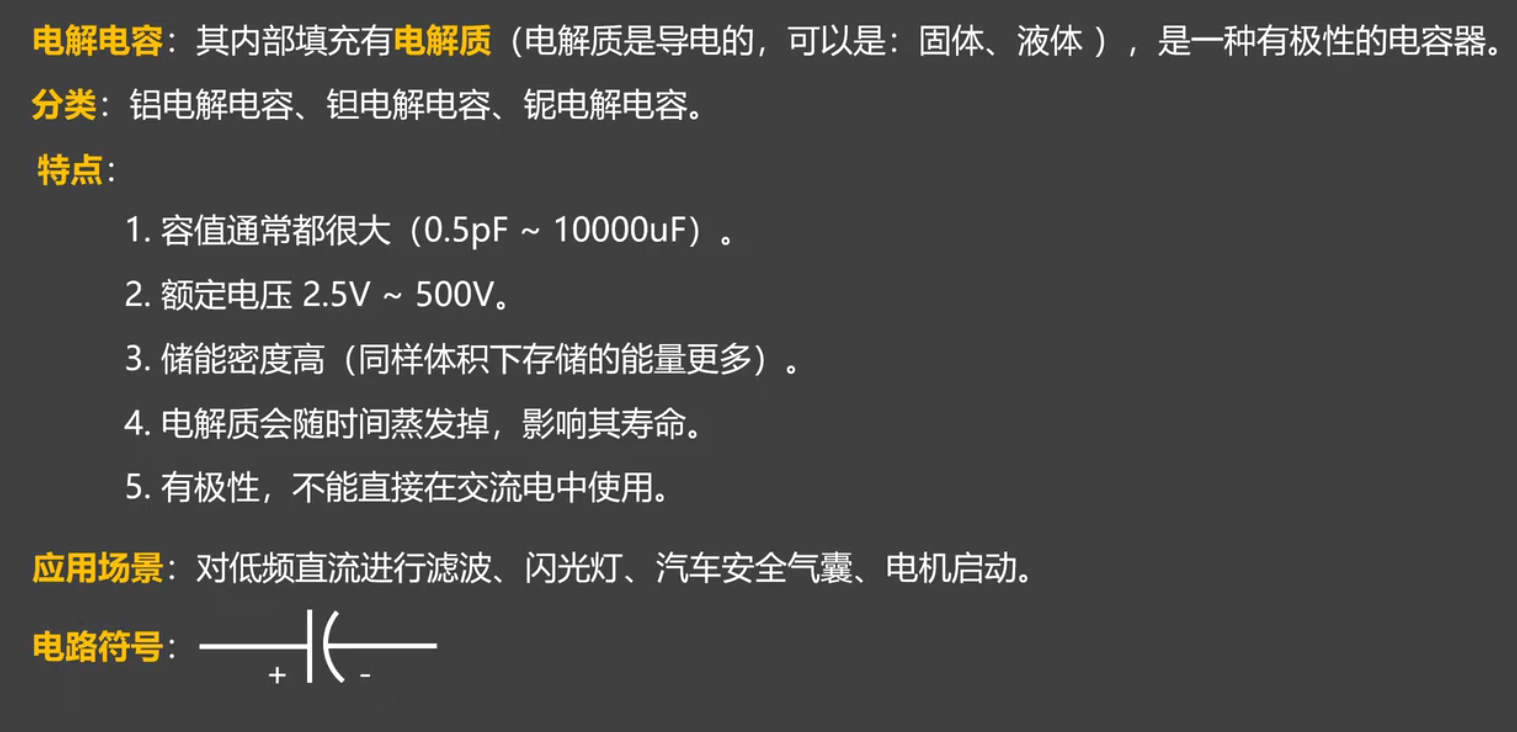

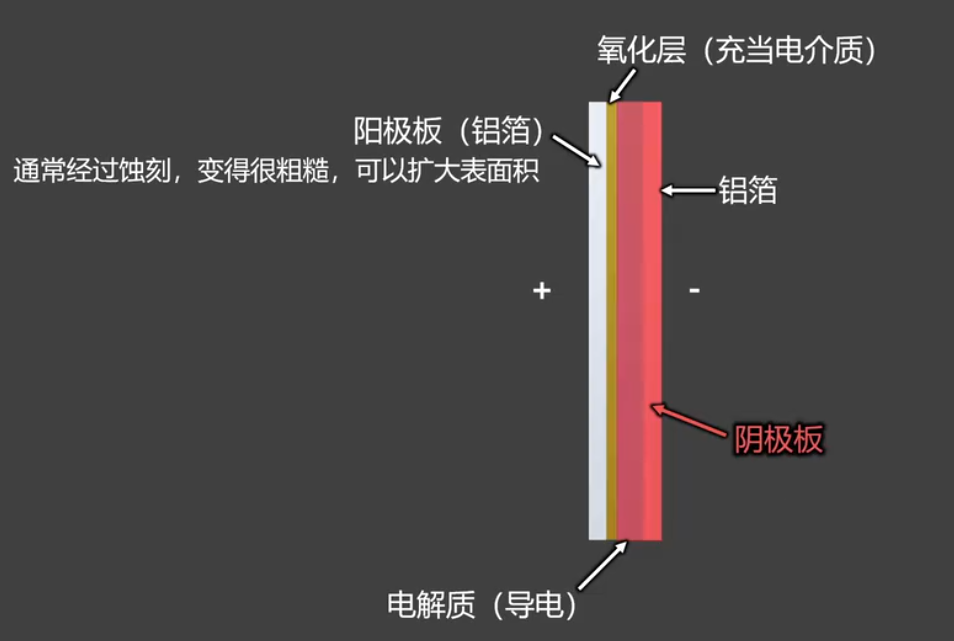

电解电容

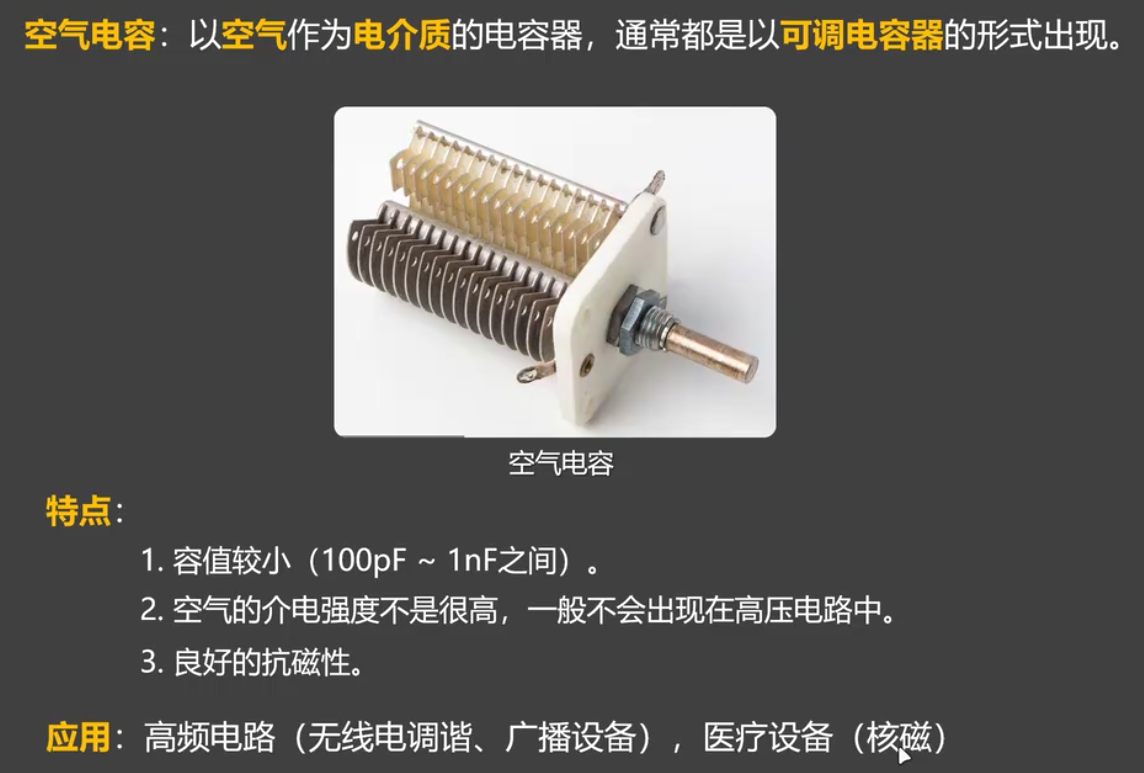

空气电容
出现在老式的收音机中

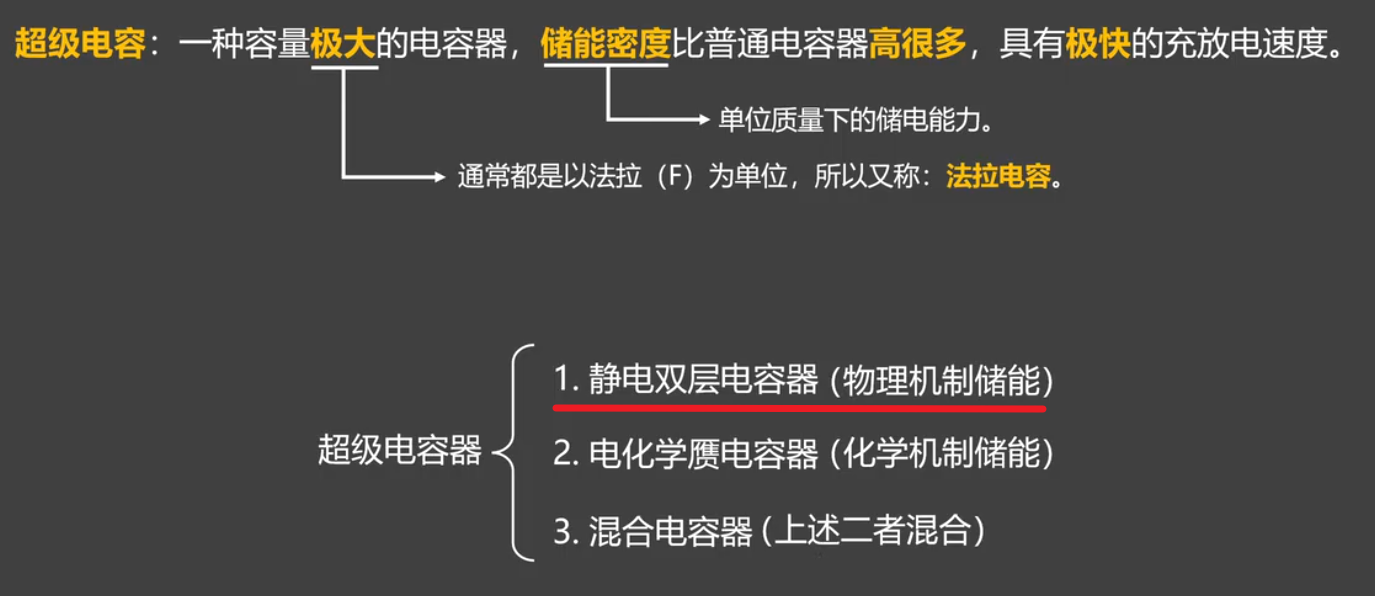

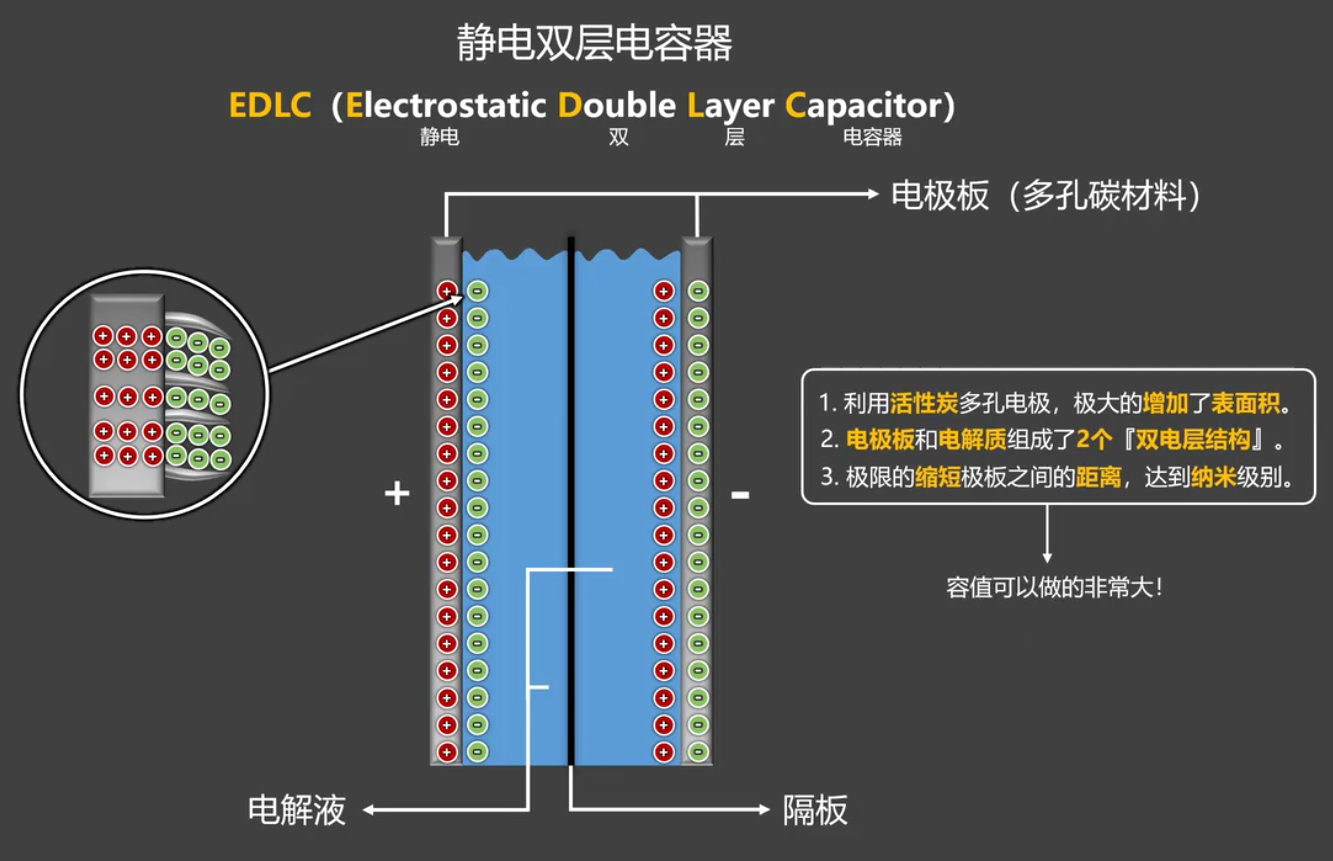

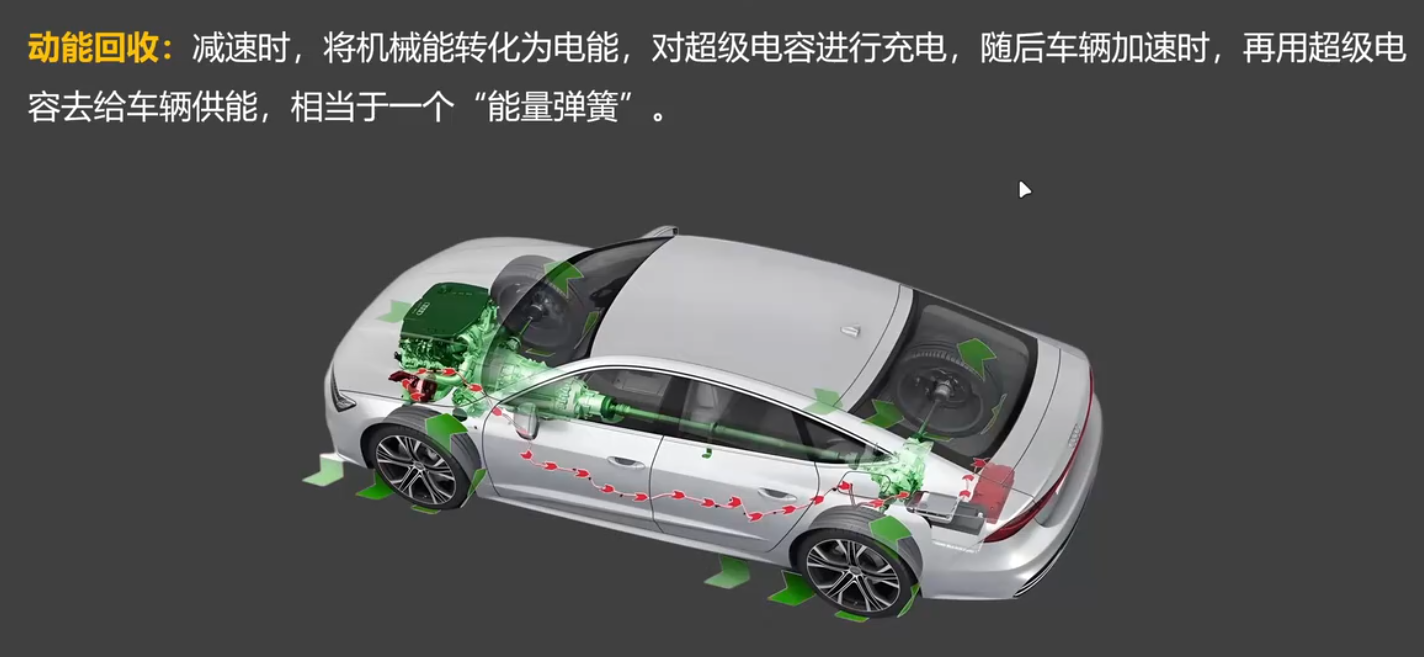

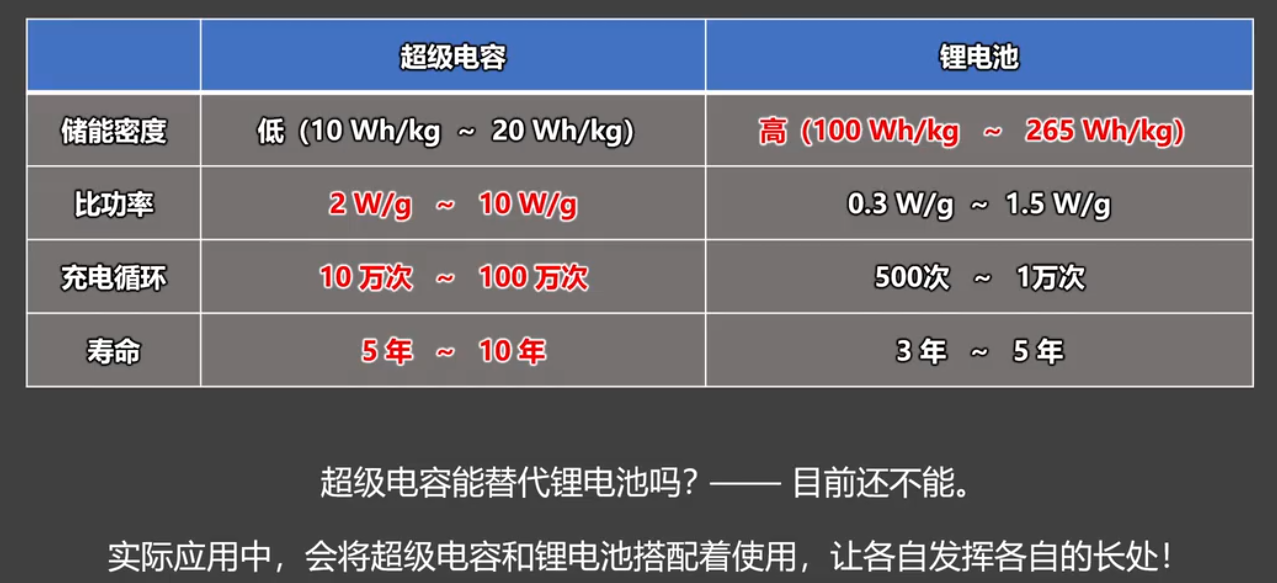

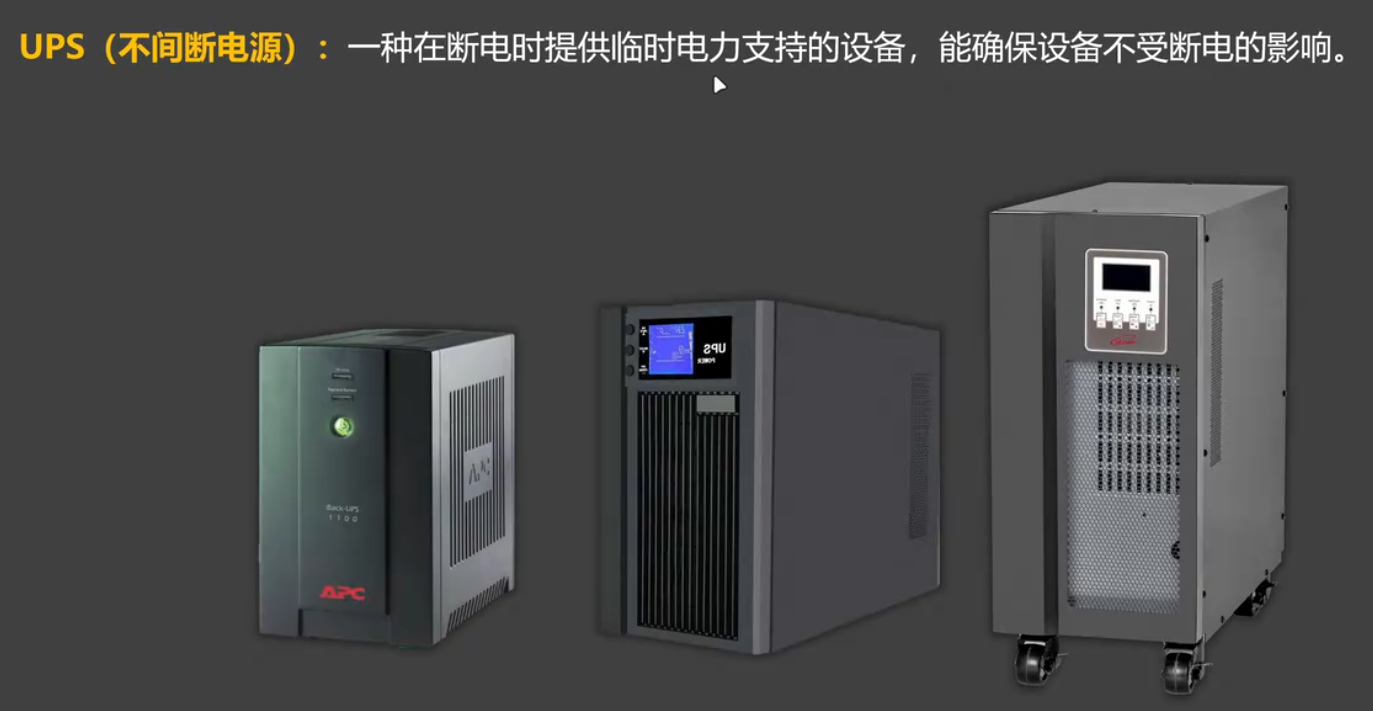

超级电容

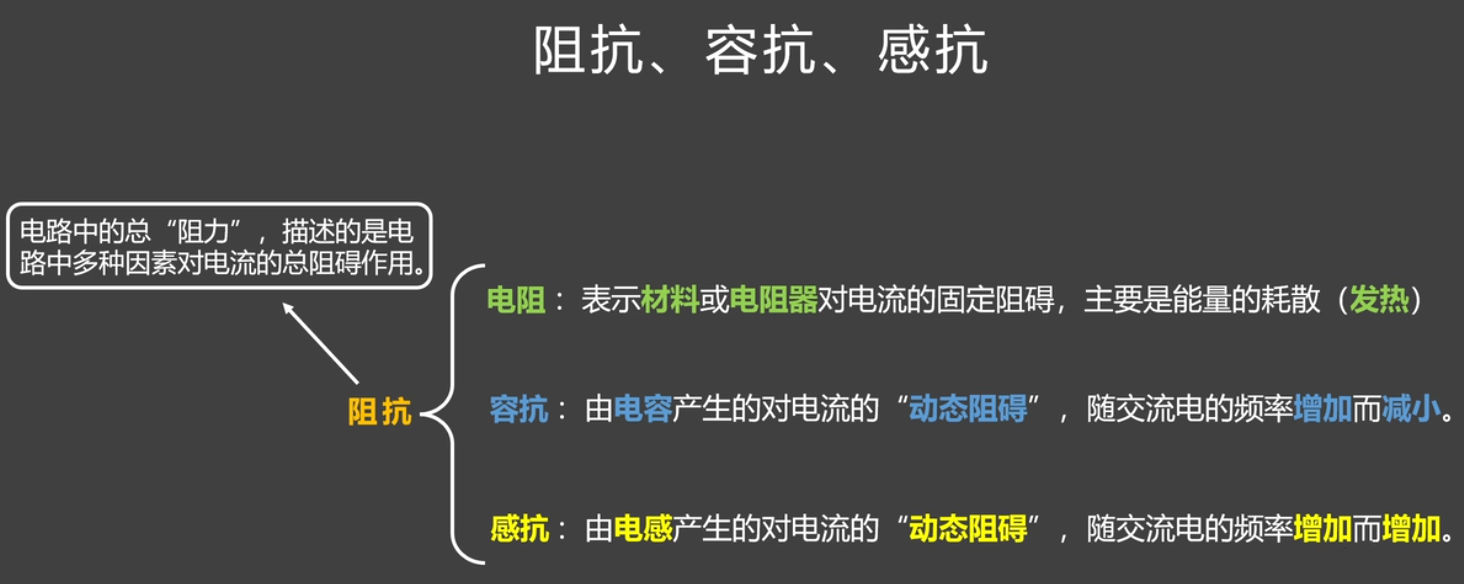

阻抗、容抗、感抗
电感
在嵌入式开发中，电感主要用于动态能量转换(如电源电路)和瞬态保护，而非长期储能
t=L/R
主要作用：
- 低通滤波器（电感在前，电阻在后）
- 高通滤波器（电阻在前，电感在后）
截止频率 fc=R/2ΠL

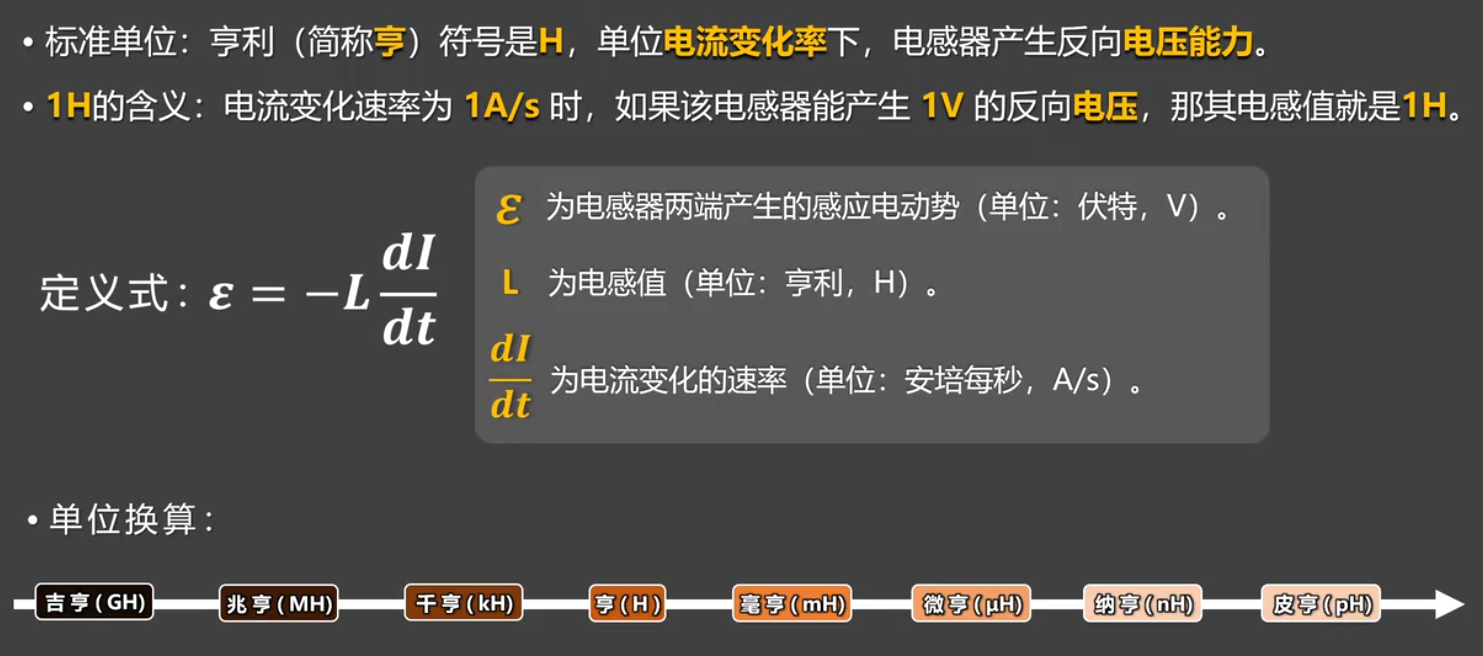

电感的单位

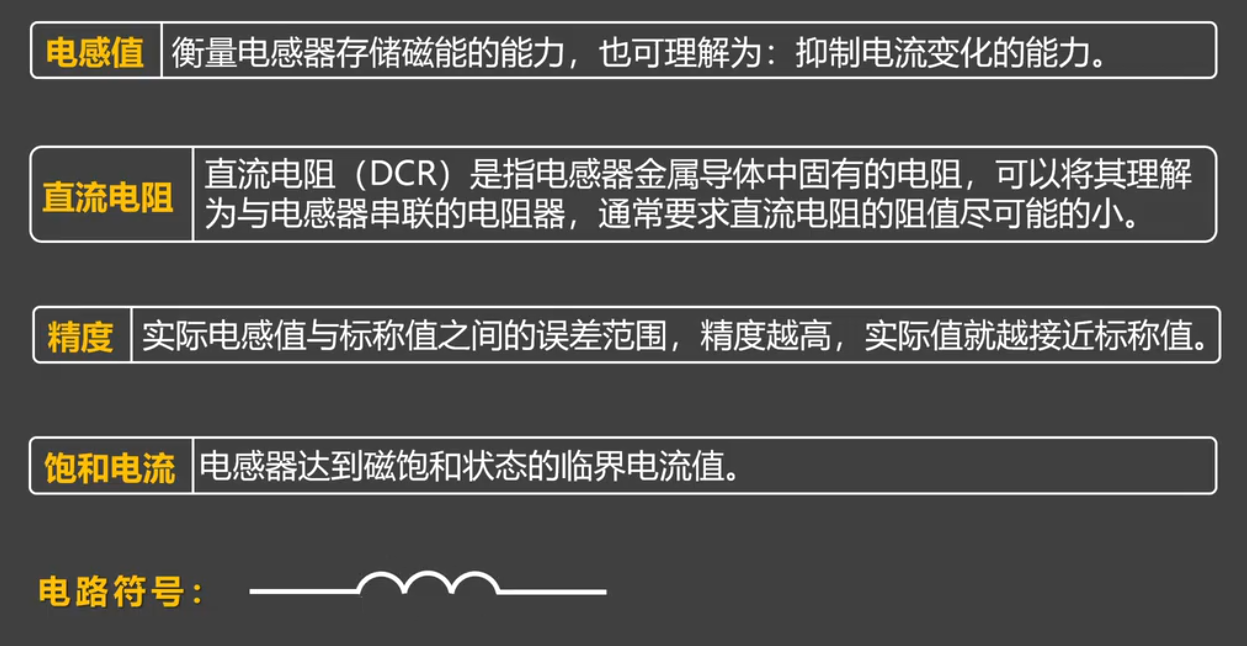

电感的参数
前置知识

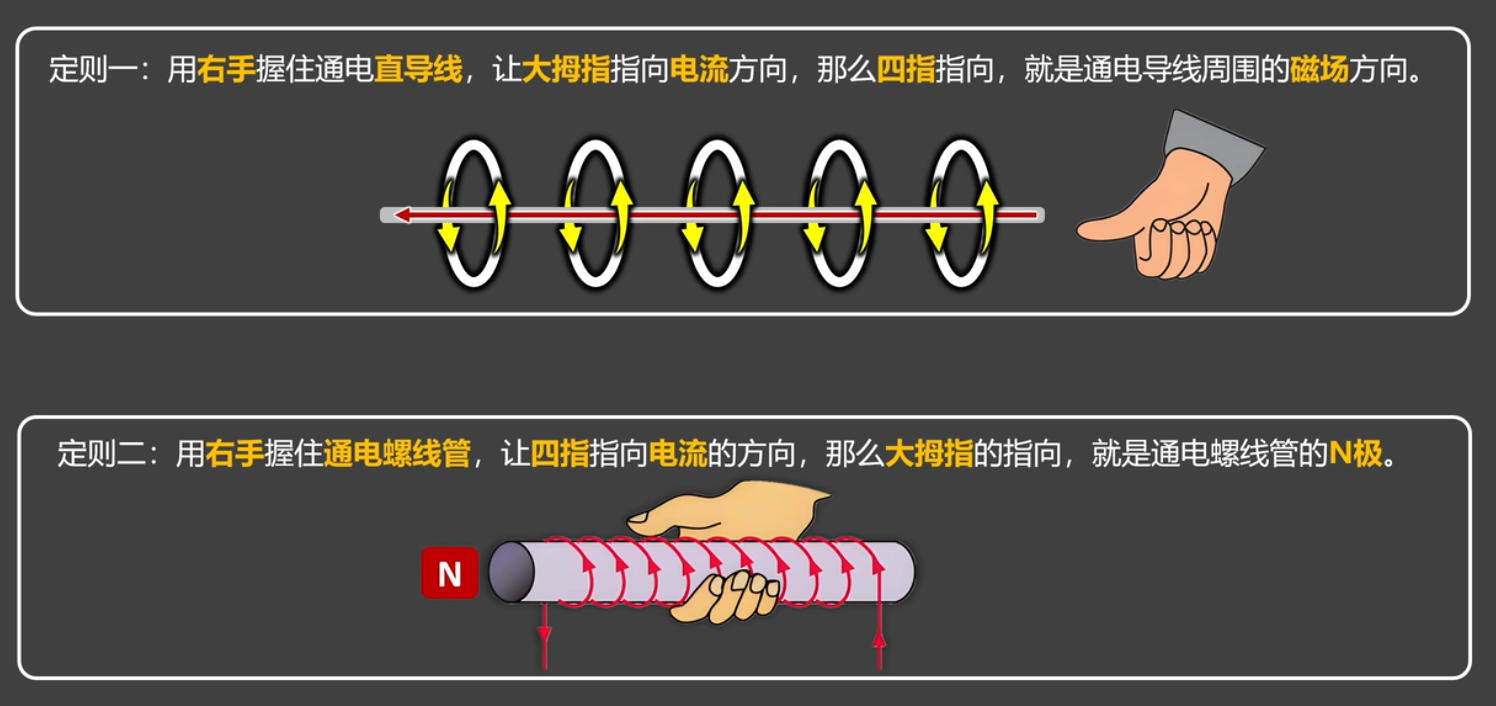

安培定则（右手定则）

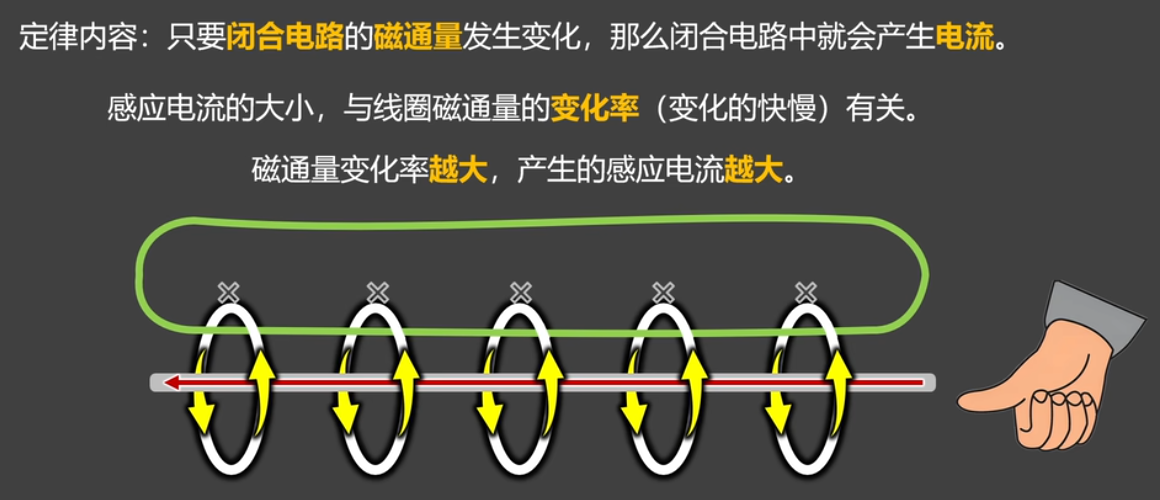

法拉第电磁感应定律

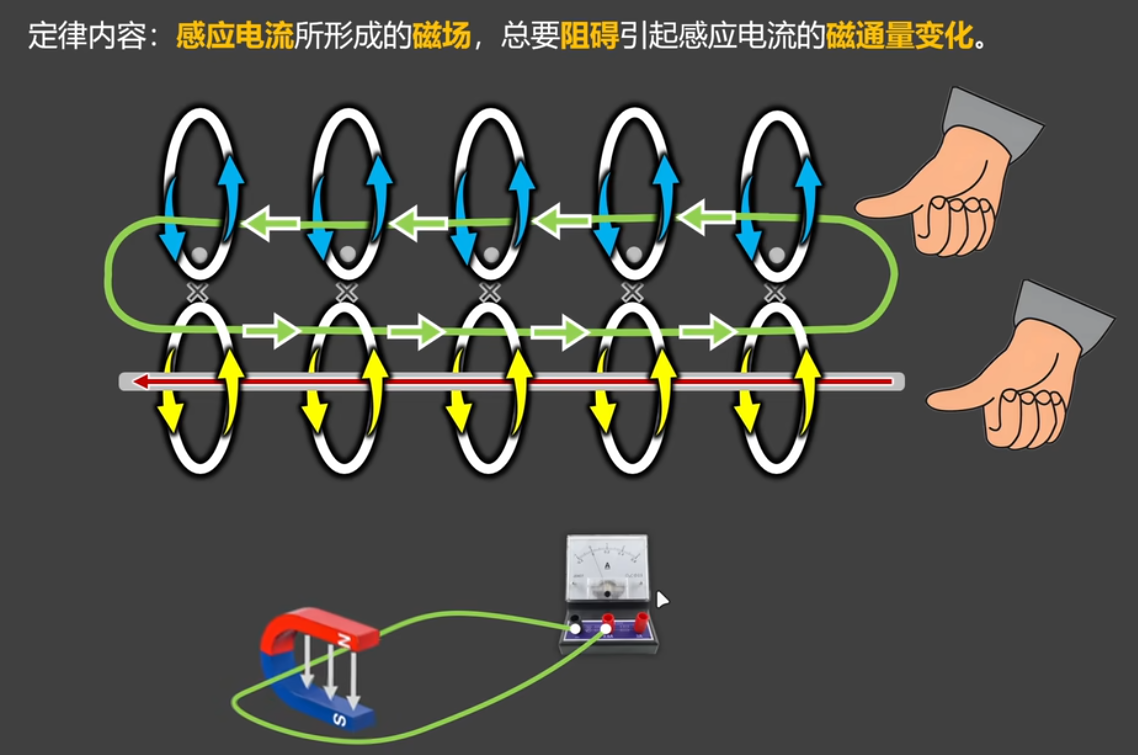

楞次定律

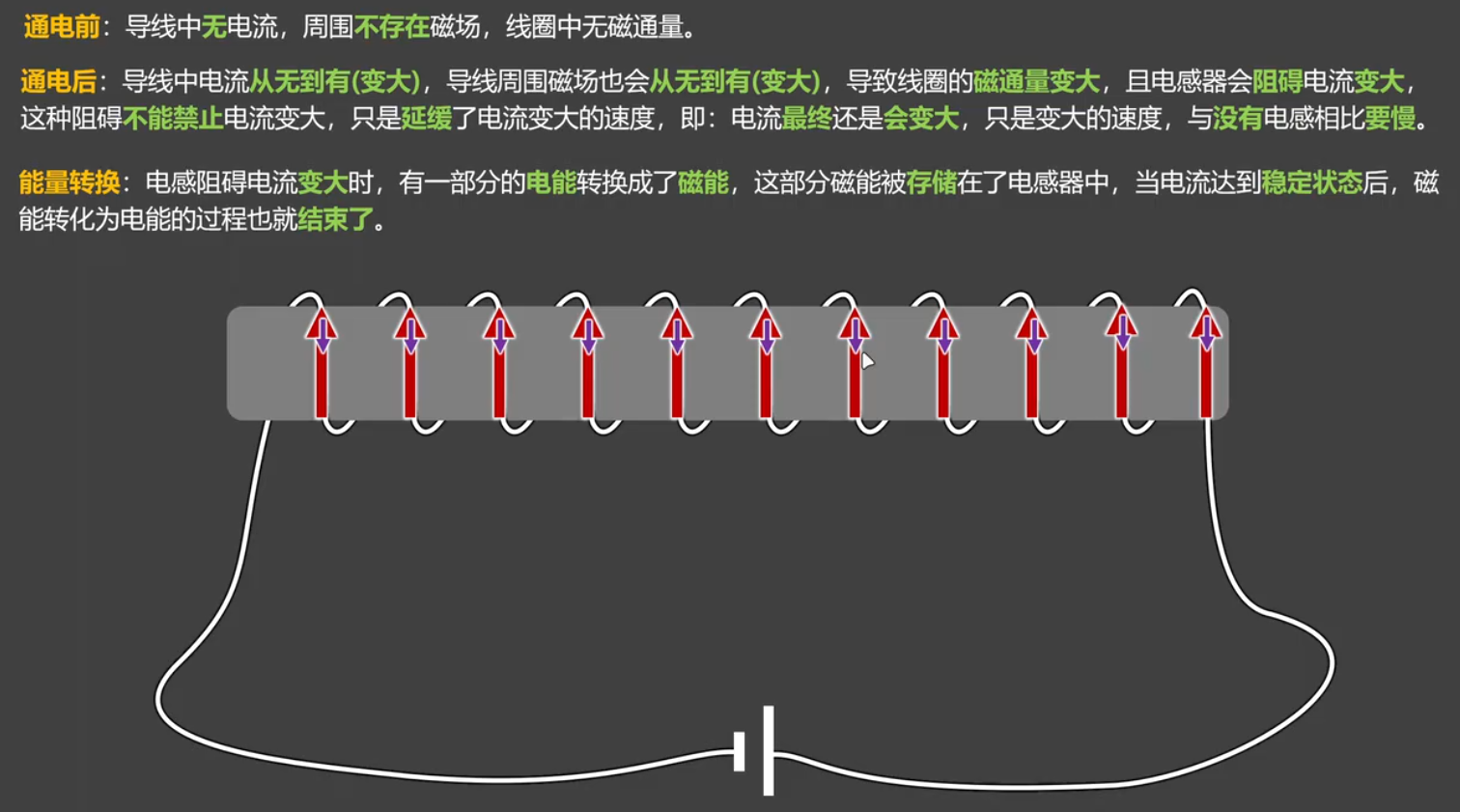

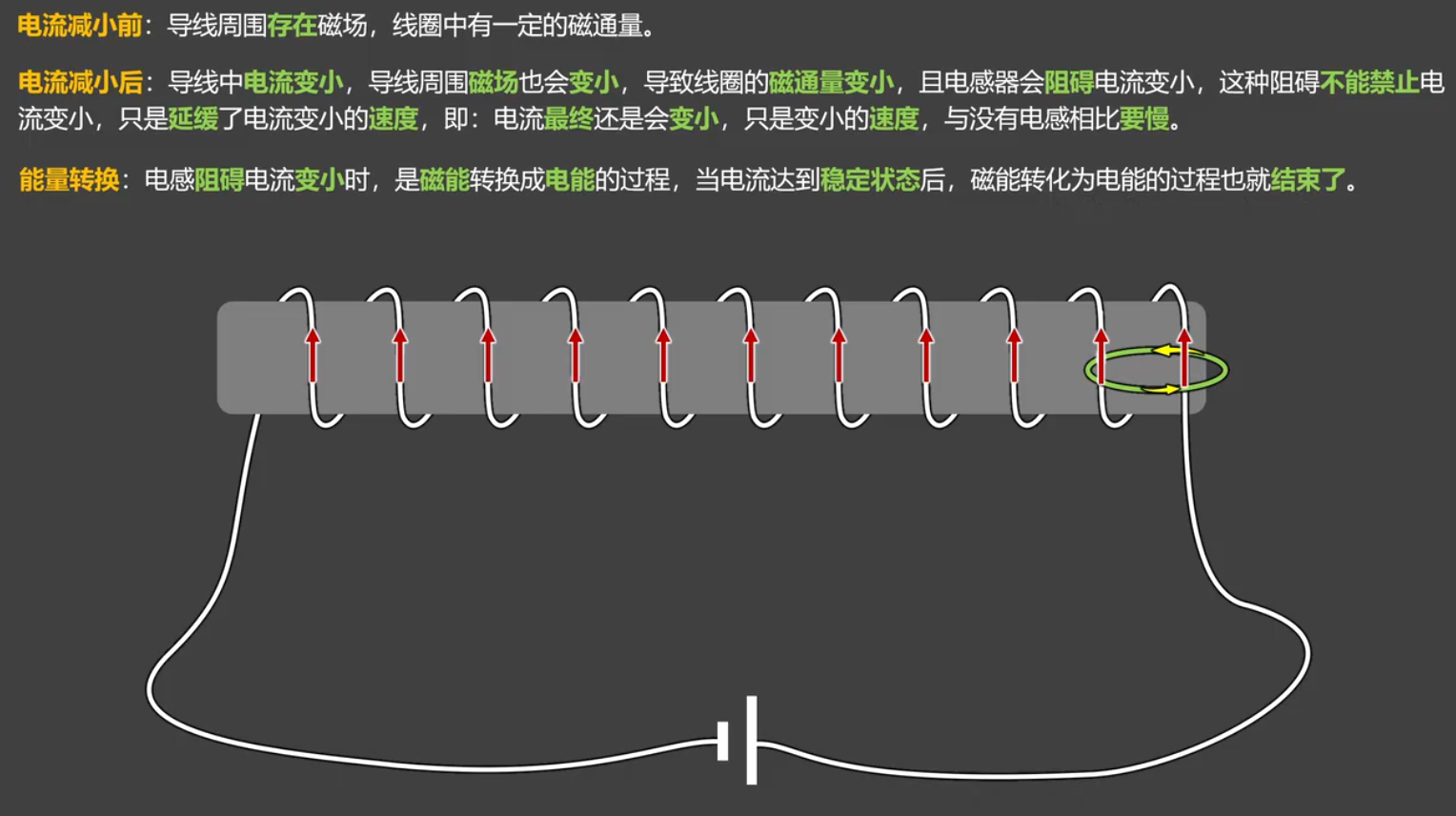

电感器原理
充电前
充电后
电感的决定式

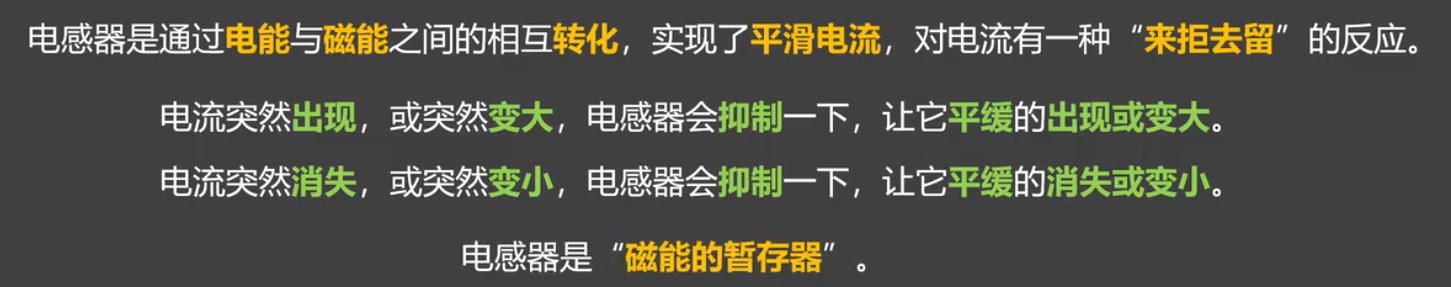

总结
通直隔交
通直流：通电的一瞬间，电感对电流还是有阻碍作用的，等电流稳定下来之后电感器才不去阻止电流

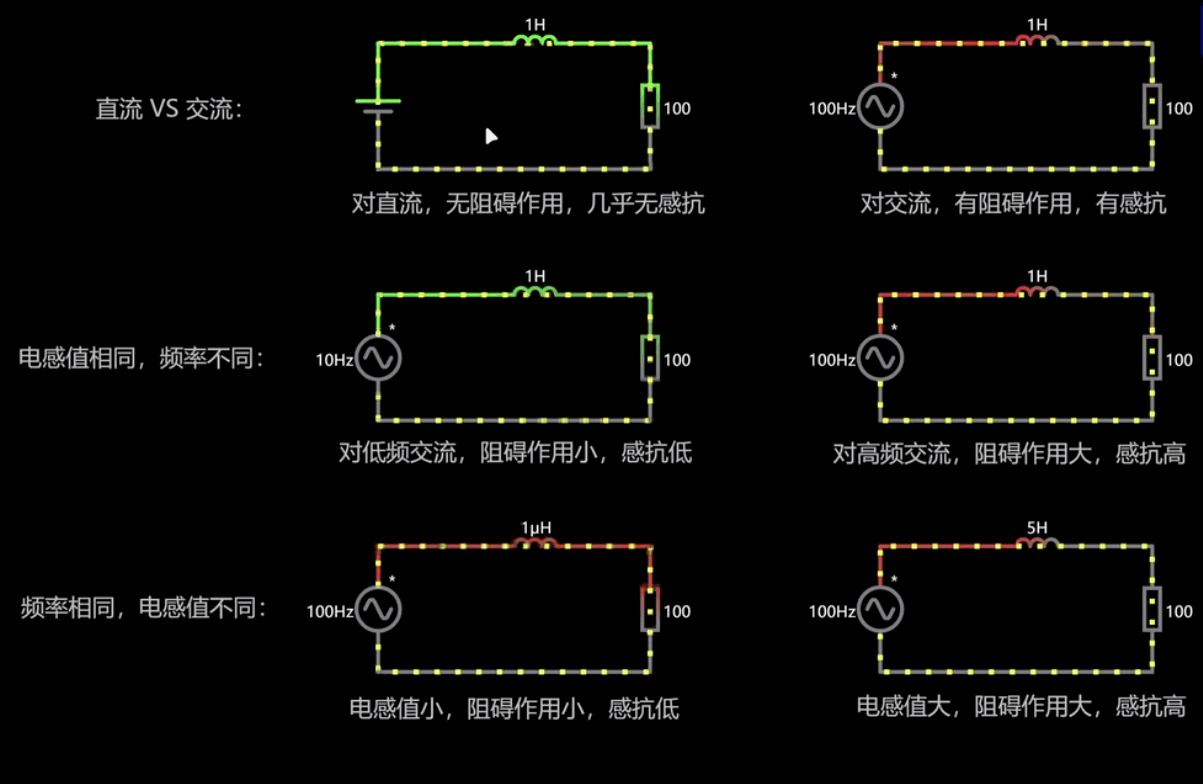

感抗

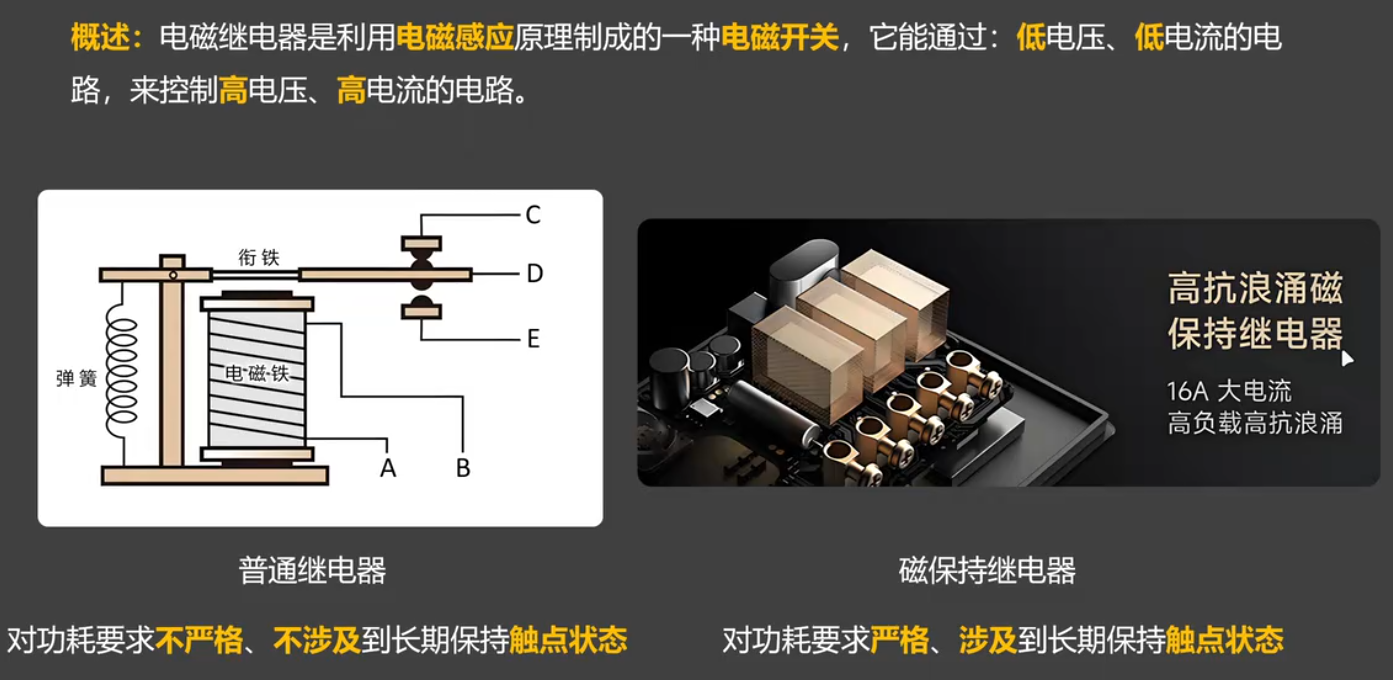

电磁继电器
电容和电感能否实现信号放大？
电容、电感这类“无源器件”不具备信号放大能力，要实现信号放大，必须依靠“有源器件”（如晶体管、运算放大器、逻辑门等，这类器件能主动控制能量，实现信号增益）。
RC电路(电阻和电容联合“构建”的电路)
是一种由电阻器和电容器按照一定的方式连接并与交流电源组合的一种简单功能电路。

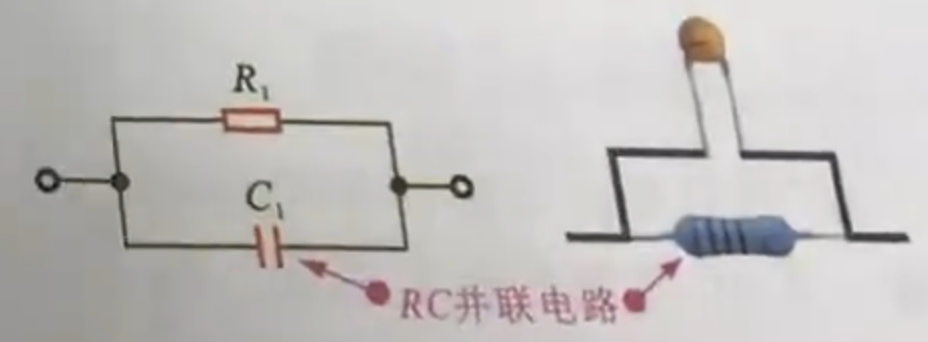

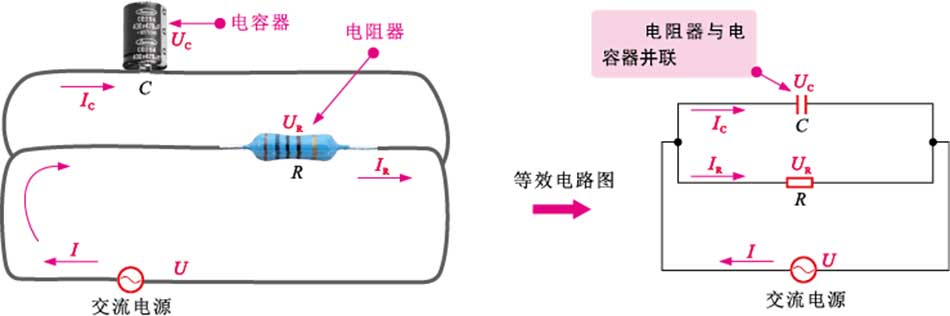

根据不同的应用场合和功能，RC电路通常有两种结构形式:一种是RC串联电路，另-种是RC并联电路，如图3-20所示。

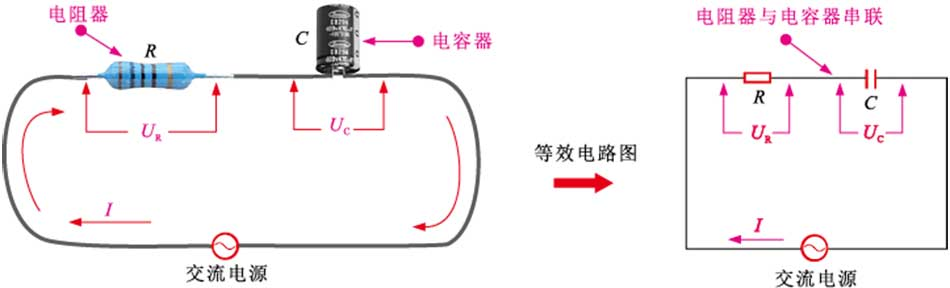

RC串联电路的特征
电阻器和电容器出阿联后构建的电路成为RC串联电路，该电路多与交流电源链接
电容的计算公式

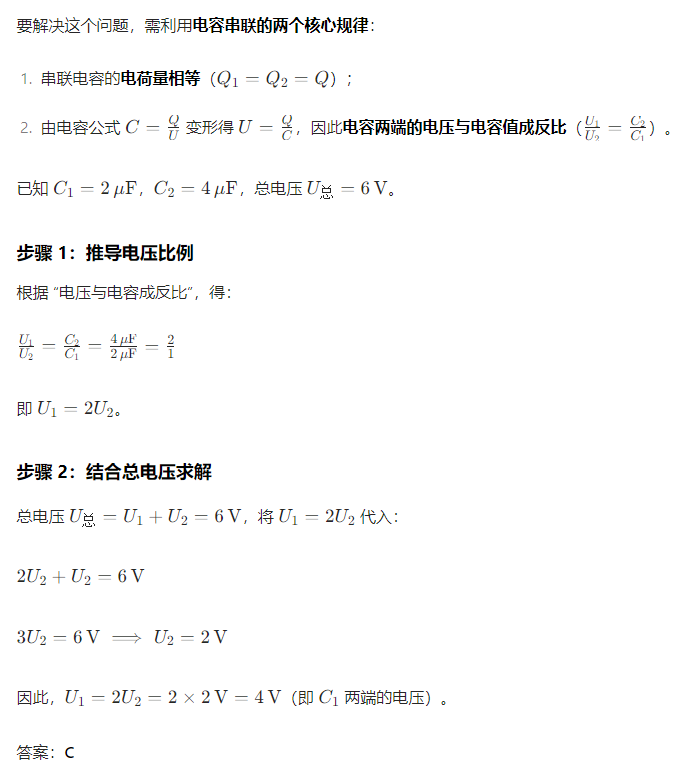

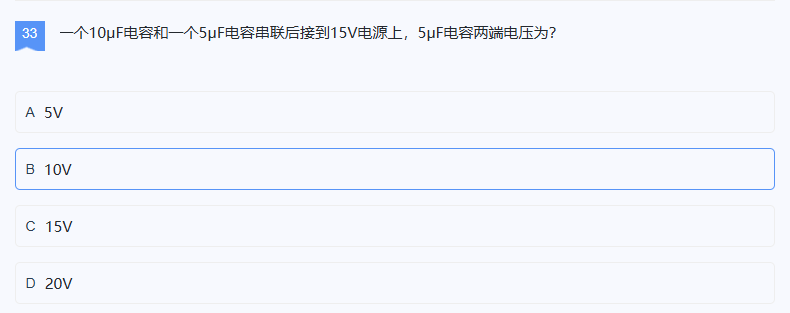

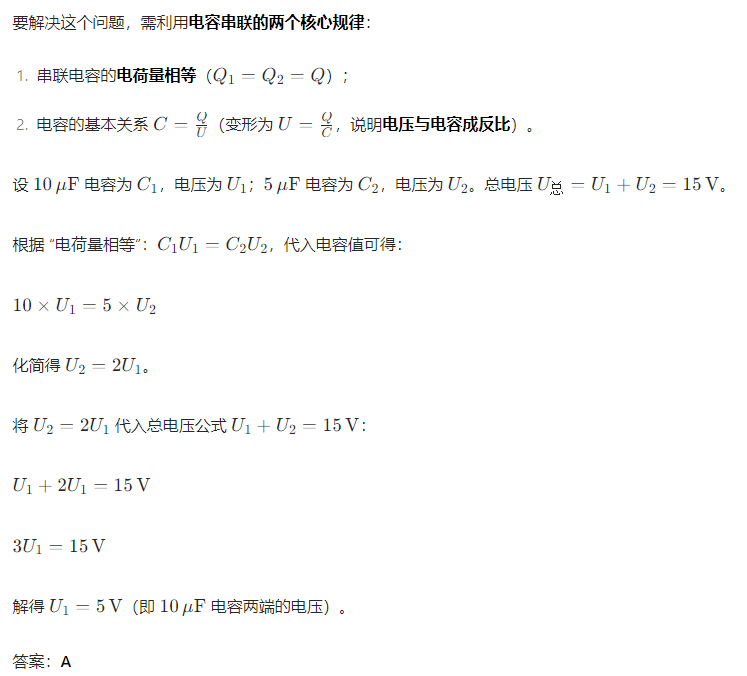

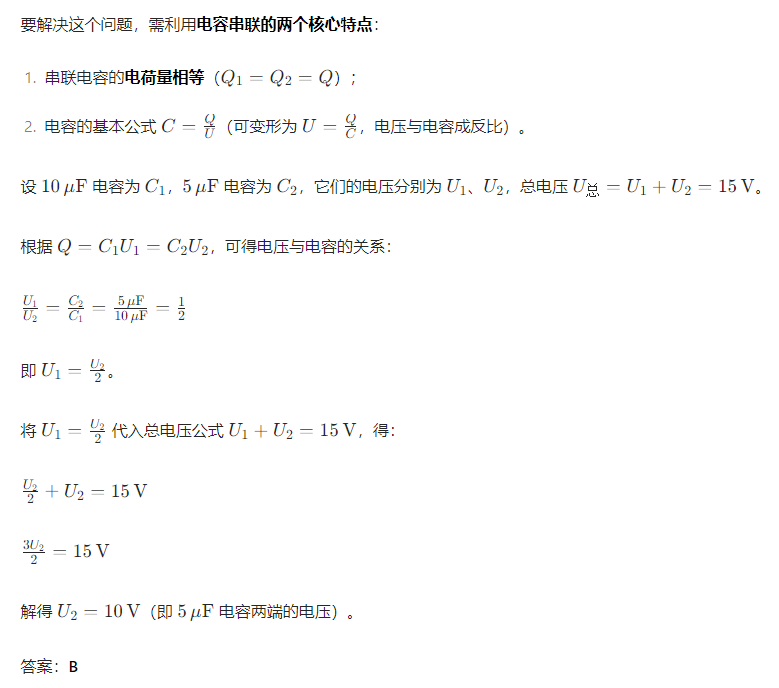

第一题

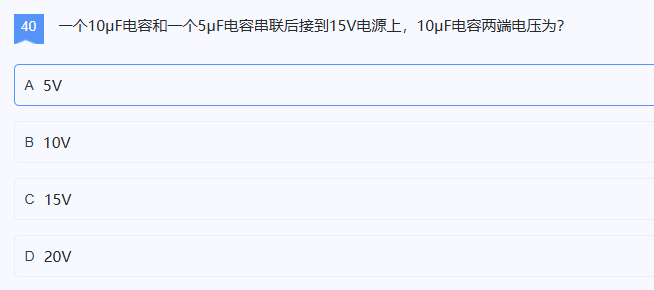

第二题
第三题

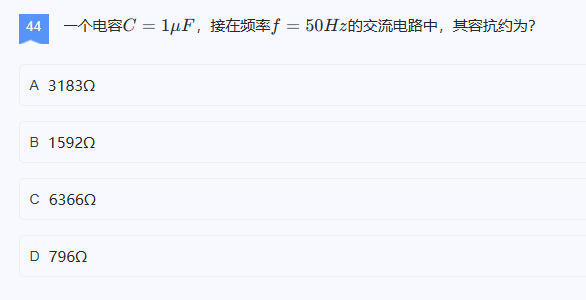

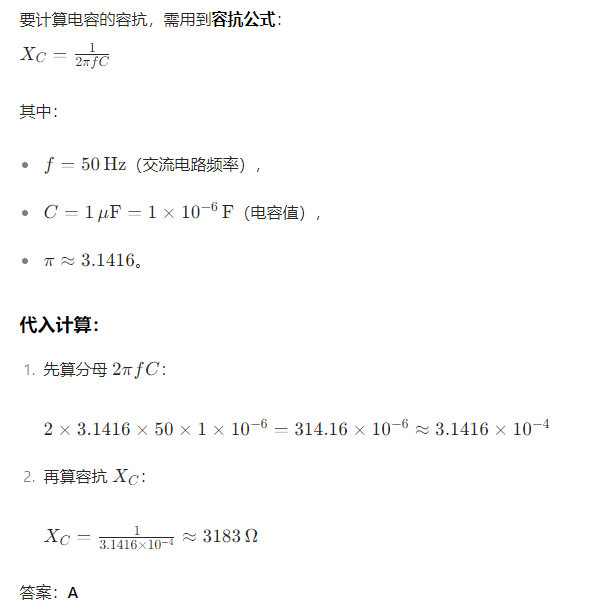

容抗的计算
第一题
