卷积神经网络CNN-part5-NiN

news 2025/9/12 7:55:08

卷积神经网络CNN-part4-VGG-CSDN博客

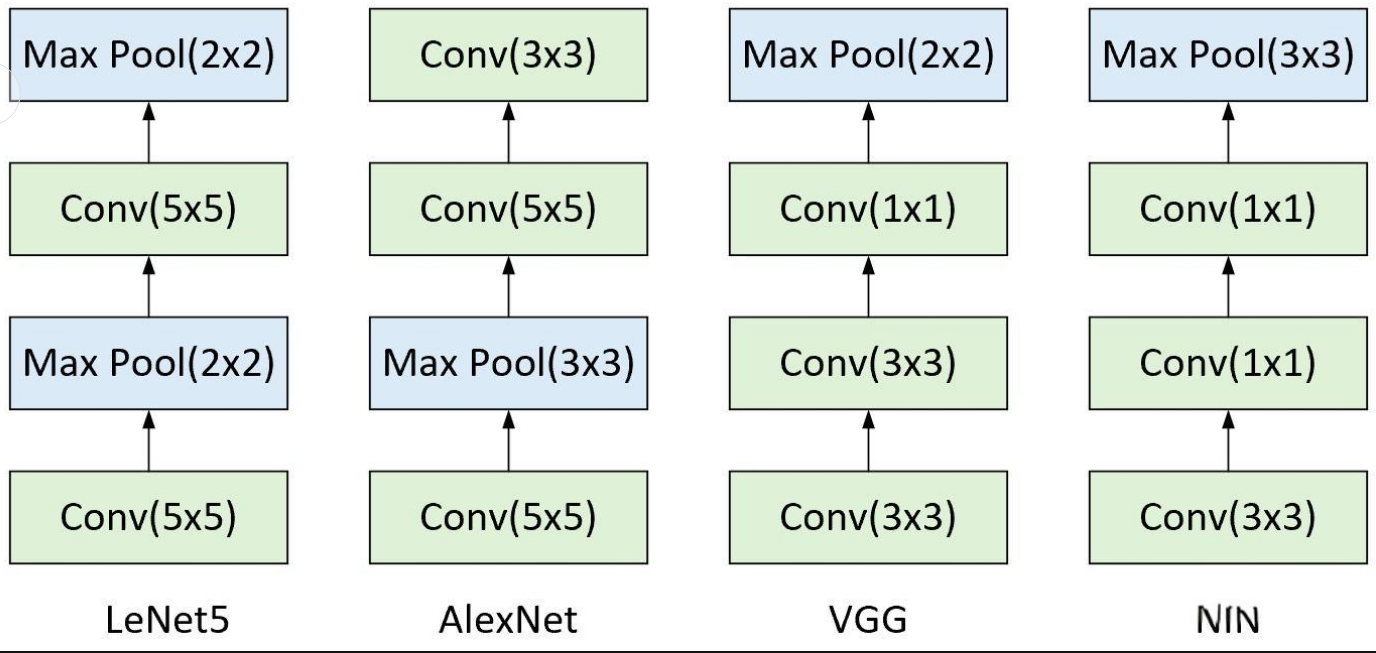

摘要：本文介绍了网络中的网络（NiN）结构，对比了AlexNet、VGG等经典CNN架构。NiN采用多层1x1卷积替代全连接层，通过NiN块（普通卷积+两个1x1卷积）构建网络，显著减少参数量。文中详细给出了NiN块和网络的PyTorch实现代码，展示了各层输出维度变化，并进行了Fashion-MNIST数据集训练。最后对比分析了不同CNN网络的内部结构特点，指出NiN在减少参数方面的优势，但也可能增加训练时间。

0. 前言

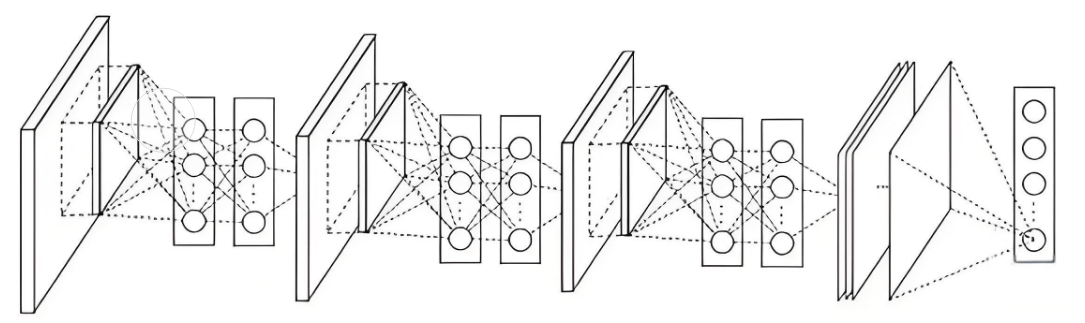

深度学习网络我们前面讲了AlexNet和VGG，AlexNet将神经网络的层数进行了扩张，使用多个卷积层和多个全连接层提取数据特征。VGG提出了块的结构给研究人员提供了一种设计网络的新结构，即通过不同块的组合来构建深度神经网络。Network in Network提供了另外一种思路，即抛开了可能丢失对象特征的全连接层，只通过卷积层和聚集层来构建网络。如下图所示。

仔细看图中内容，我们发现NiN单个块就相当于卷积MLP（多层感知机），即多层感知机作为单独模块传递，总网络是由多个卷积MLP构成的网络，所以称之为网络中的网络。

1. NiN（Network In Network）

1.1NiN块

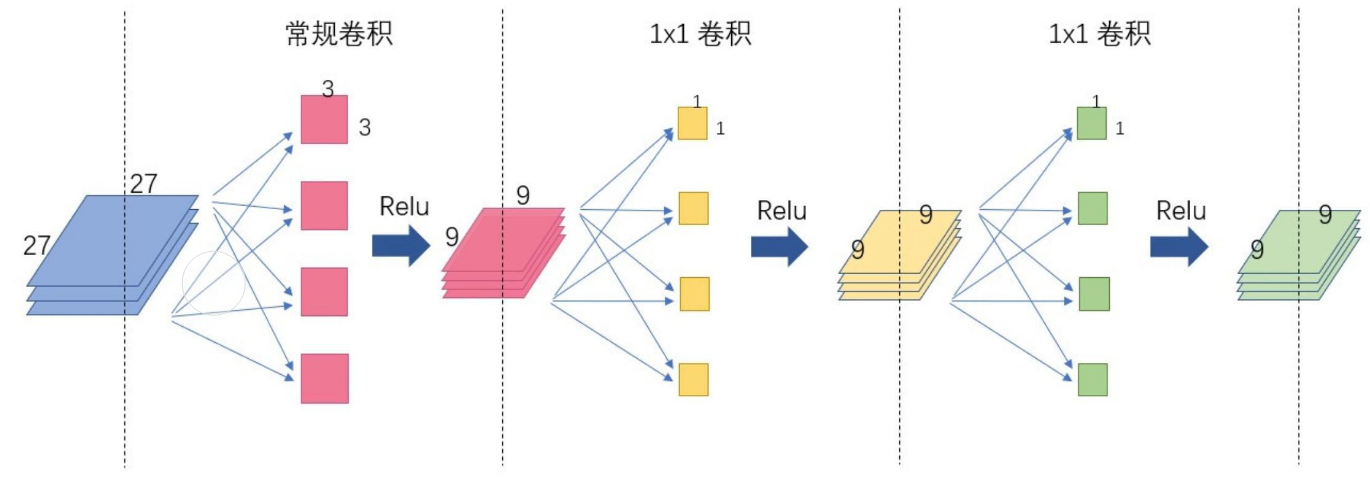

我们这里构建的NiN块是以一个普通卷积层开始，再增加两个1x1的卷积层。这两个卷积层充当带有ReLU激活函数的逐像素全连接层。

def nin_block(in_channel, out_channel, kernel_size, stride, padding):return nn.Sequential(nn.Conv2d(in_channel, out_channel, kernel_size, stride, padding=padding),nn.ReLU(),nn.Conv2d(out_channel, out_channel, kernel_size=1),nn.ReLU(),nn.Conv2d(out_channel, out_channel, kernel_size=1),nn.ReLU())

1.2NiN网络

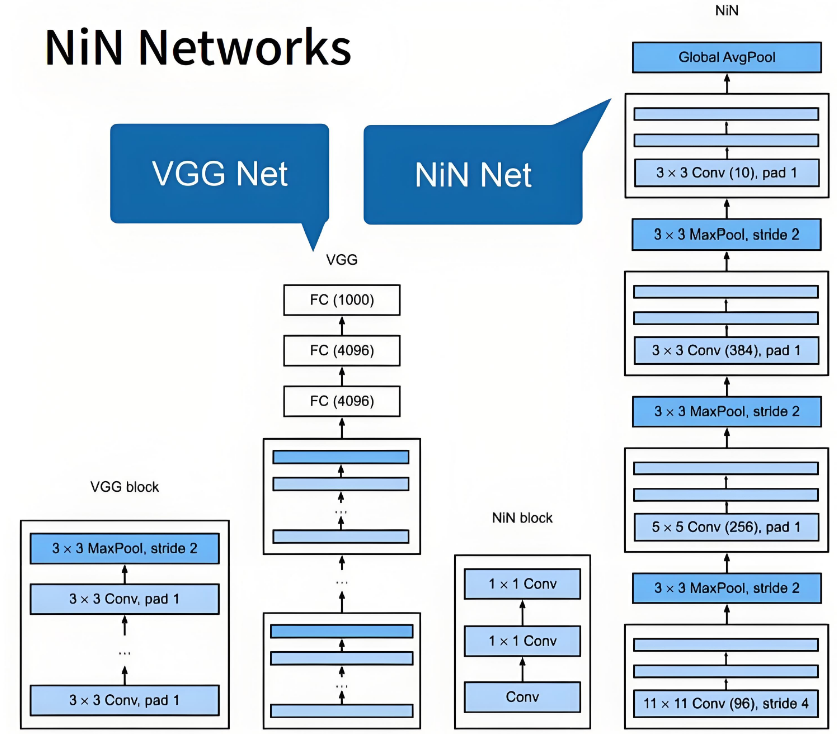

NiN网络是在AlexNet后不久提出的。NiN使用窗口形状为11x11、5x5和3x3的卷积层，输出通道数与AlexNet相同。每个NiN块后有一个最大汇聚层，汇聚窗口形状为3x3，步幅为2。

NiN的特点是显著减少了模型所需参数的数量。当然，在实践中，这种设计有时会增加训练模型的时间。

net = nn.Sequential(nin_block(1,96,kernel_size=11,stride=4,padding=0),nn.MaxPool2d(kernel_size=3, stride=2),nin_block(96,256,kernel_size=5,stride=1,padding=2),nn.MaxPool2d(kernel_size=3, stride=2),nin_block(256,384,kernel_size=3,stride=1,padding=1),nn.MaxPool2d(kernel_size=3, stride=2),nn.Dropout2d(0.5),#标签类别数是10nin_block(384,10,kernel_size=3,stride=1,padding=1),nn.AdaptiveAvgPool2d((1,1)),#将四维的输出转成二维的输出，其形状为（批量大小，10）nn.Flatten()
)

我们来查看以下每个块的输出形状。

X=torch.rand(size=(1,1,224,224))
for layer in net:X=layer(X)print(layer.__class__.__name__,'output shape:\t',X.shape)

输出：

第一个NiN块：             Sequential output shape:   torch.Size([1, 96, 54, 54])
第一个最大汇聚层：    MaxPool2d output shape:   torch.Size([1, 96, 26, 26])
第二个NiN块：                   Sequential output shape:   torch.Size([1, 256, 26, 26])
第二个最大汇聚层： MaxPool2d output shape:   torch.Size([1, 256, 12, 12])
第三个NiN块： Sequential output shape:   torch.Size([1, 384, 12, 12])
第三个最大汇聚层： MaxPool2d output shape:   torch.Size([1, 384, 5, 5])
丢弃层：                             Dropout2d output shape:   torch.Size([1, 384, 5, 5])
第四个NiN块： Sequential output shape:   torch.Size([1, 10, 5, 5])
全局平均汇聚层：              AdaptiveAvgPool2d output shape:   torch.Size([1, 10, 1, 1])
输出层：                             Flatten output shape:   torch.Size([1, 10])

2. 训练

#数据集获取
lr,num_epochs,batch_size = 0.1,10,128
train_iter,test_iter=d2l.load_data_fashion_mnist(batch_size, resize=224)
#训练
d2l.train_ch6(net,train_iter,test_iter,num_epochs,lr,d2l.try_gpu())
