室内配线工程计量，明白定额和清单规则，使用CAD快速看批量测量，它能按图层快速测量管线长度，自动统计水平与竖向数据，避免人工误差，让工程量计算更精准高效！

一、室内配线

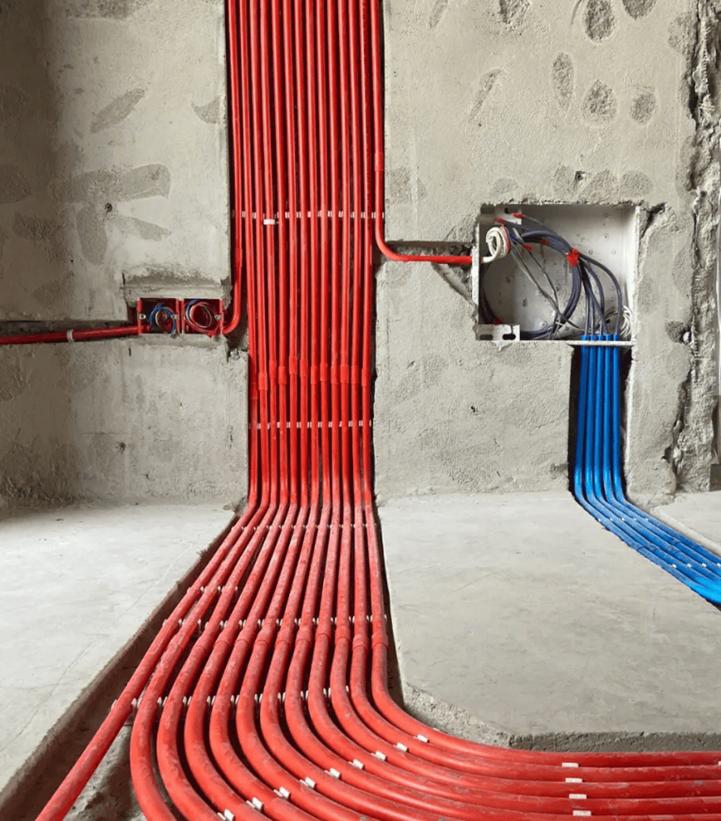

敷设在建筑物内的配线，统称为室内配线，也称为室内配线工程。根据房屋建筑结构及要求的不同，室内配线又分为明配和暗配两种。明配师敷设于墙壁、顶棚的表面等处；暗配是敷设于墙壁、顶棚、地面及楼板等处的內部，一般是先预埋管子，然后再向管内配线。

二、室内配线的分类

根据线路用途和供电安全要求，配线可分为线管配线、夹板配线、绝缘子配线、槽板配线、线槽配线、塑料钢钉线卡配线等形式。

三、室内配线的计量规则

1.定额规则。

管内穿线工程量，根据设计图纸区分不同的线路性质、导线材质、导线截面，以“100m单线”为单位计算工程量；管内穿多芯软导线时，根据设计图纸区分不同的芯数和每芯的截面大小，以“100m/束”为单位计算工程量。管内穿线的线路分支接头线长度已综合在定额中，不得另行计算。

2.清单规则。

四、实例分析

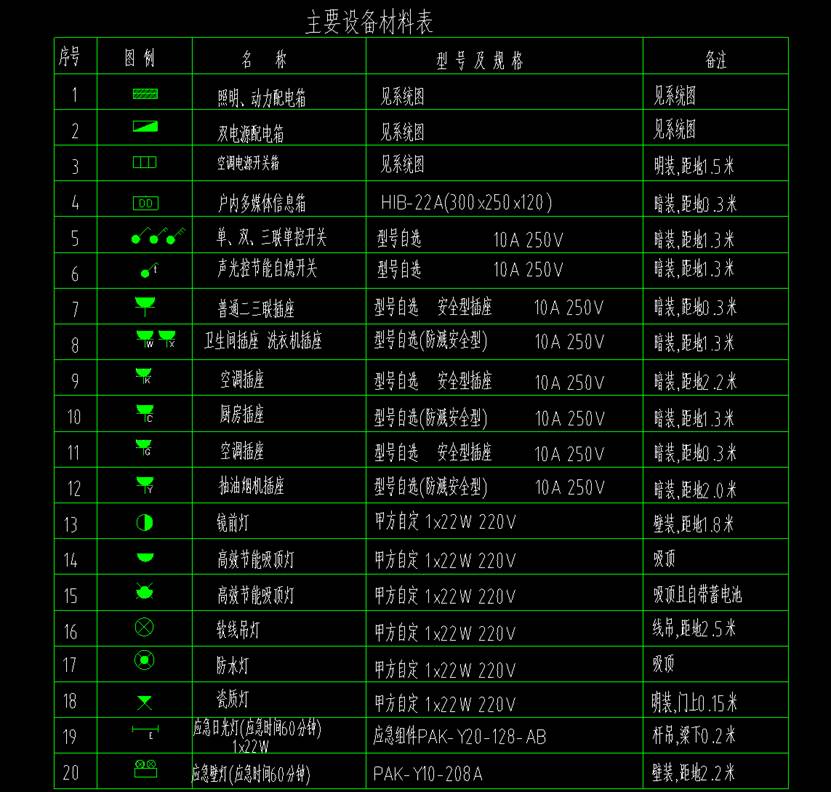

1.观察某住宅的设备材料表，确定开关和配电箱的离地高度及尺寸信息。

2.用CAD快速看图查看图纸并计量

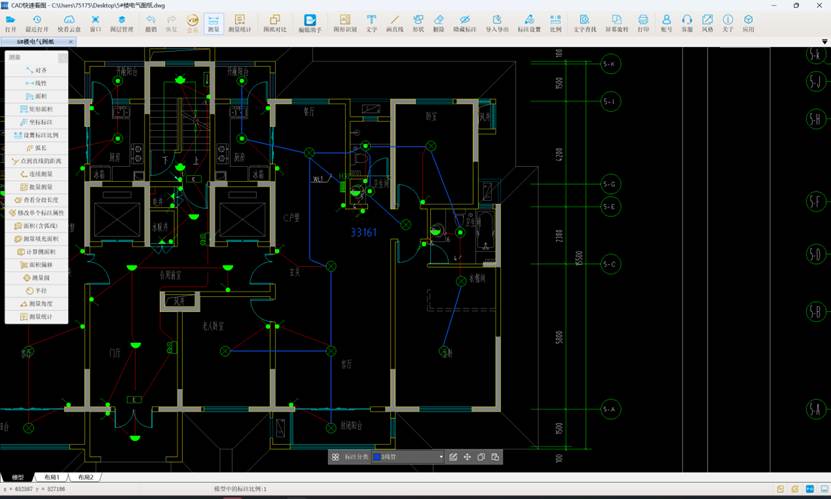

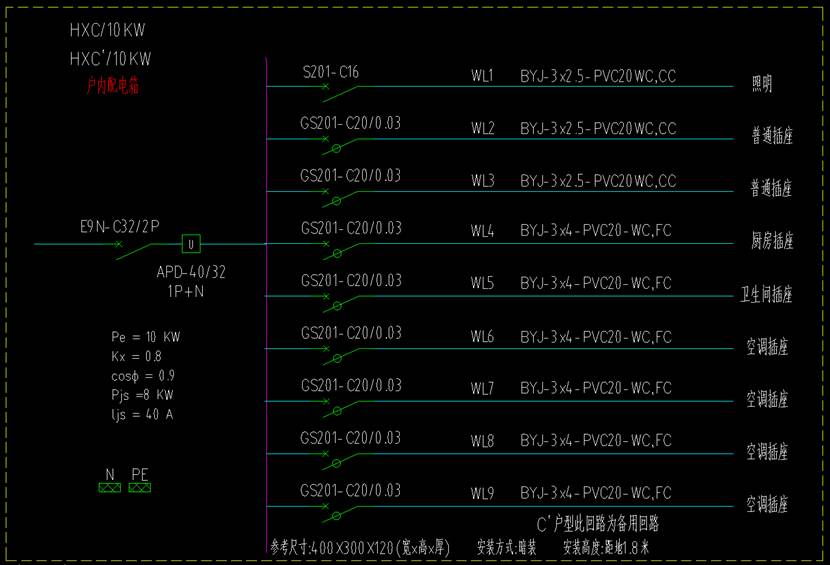

以WL1回路为例，使用软件的【批量测量】功能，勾选“按已选线段的图层过滤”，点选WL1回路的三线管，得到水平管长为33.161m。竖向管长为：9*（3-2.5）（软线吊灯）+（3-1.8-0.4）（配电箱）=5.3m。则PVC20三线管总长为38.461m。则BYJ-3*2.5线长为：（38.461+0.4+0.3）（含配电箱预留）*3=117.48m。

其它管线也可依据此方法计量，读者可自行尝试。

如何用CAD快速看图来高效测量室内管线长度。通过实际例子说明，软件能自动过滤图层、批量测算水平与竖向管长，大大提升了计算的准确性和工作效率。
