【Unity UGUI 交互组件——Dropdown（TMP版本）（10）】

news 2025/9/12 5:49:34

下拉菜单在游戏或者应用中都有很多应用，比如背包中的分类，语言设置等等。Unity UGUI提供了Dropdown组件来实现这个功能。参考官方手册

1.介绍

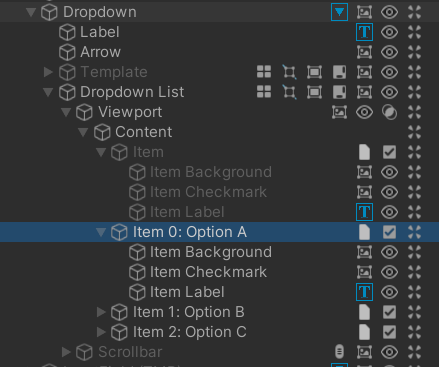

一张运行展开下拉菜单图如下，默认状态是收起状态，没有DropdownList（DropdownList运行时动态生成的​​临时性交互界面​​，它在用户点击下拉框时被创建，在选择完成后自动销毁）。
组件层级结构 。在Hierarchy 中新建 UI ▸ Dropdown-TextMeshPro 时，Unity 会自动生成 4 个必备节点：

  1. Dropdown-TextMeshPro（根节点，挂有下拉逻辑脚本 TMP_Dropdown）
  2. Label（TextMeshPro-UGUI，显示当前选中的文字）
  3. Arrow（Image，右侧小三角）
  4. Template（整个下拉列表模板，内含滚动区域、Viewport、Content 以及 Item 模板）

在这里插入图片描述

对象中文名作用
Dropdown (根)下拉根节点挂 Dropdown 脚本
Label标题文本显示当前选中文字（对应 Caption Text）
Arrow展开箭头指示点击区域，旋转 180° 表示展开/收起
Template列表模板非激活，展开时克隆为下拉列表
Item (在 Template 内)列表项模板含 Toggle + Item Text / Item Image
DropdownList (展开状态下自动生成)下拉项列表运行时动态生成的​​临时性交互界面​​，它在用户点击下拉框时被创建，在选择完成后自动销毁。

2.组成

(1).Dropdown

在这里插入图片描述

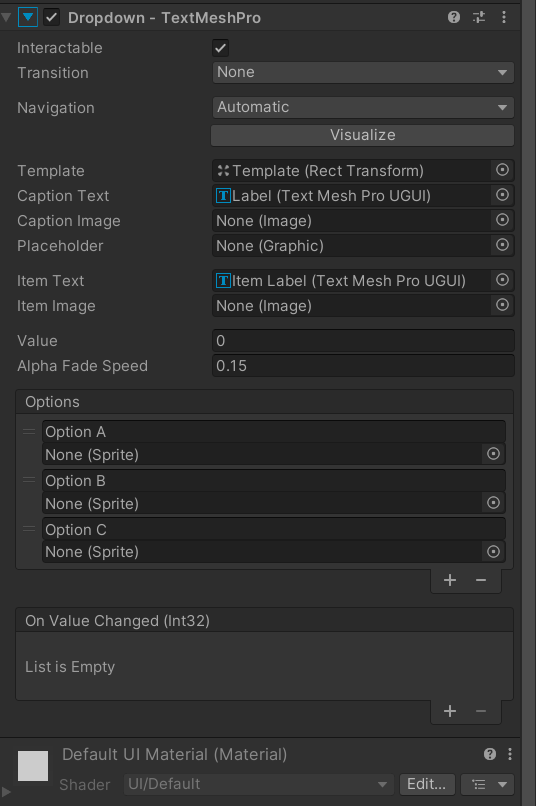

一、Dropdown(TMP）参数

以下按在上图参数出现顺序列出常用字段，并给出用途说明。

  1. Interactable / Transition / Navigation
    与 Button、Toggle 等标准 UI 控件的交互状态完全一致，不再赘述。

  2. Template
    关联第 4 个节点 RectTransform。运行时列表展开时会把 Template 的副本实例化并显示。Template 里必须包含：
    • ScrollRect（滚动区域）
    • Content（Vertical Layout Group + Content Size Fitter，用于动态排列 Item）
    • Item（Item 模板，挂有 Toggle + Layout Element）

  3. Caption Text
    指向 Label 上的 TextMeshPro-UGUI 组件，用于显示当前选项文本。

  4. Caption Image
    如果想在文字前面再显示一个小图标（如国旗），可把 Image 拖进来，运行时会把当前选项对应的 Sprite 赋值给它。

  5. Item Text
    指向 Item 模板里的 TextMeshPro-UGUI，用于渲染列表中每一行的文字。

  6. Item Image
    同理，对应每一行的图标 Image。

  7. Value
    当前选中项的索引（int）。-1 表示未选中任何项，此时 Caption Text 会显示 Placeholder 文字。

  8. Options（List）
    在 Inspector 中可逐条添加下拉选项。每条 OptionData 包含：
    • text（string）
    • image（Sprite，可为空）

  9. Placeholder
    当 Value == -1 时，Label 会显示此占位符文字；常用于“请选择…”提示。

  10. Multi-select
    勾选后允许用户通过 Ctrl/Shift 多选；目前需自行在代码里读取 selectedIndices 数组。

  11. On Value Changed（Int32）
    标准 UnityEvent，当选中索引发生变化时触发。可拖脚本，也可运行时 AddListener。

二、常用拓展与脚本控制

  1. 动态增删选项
var dropdown = GetComponent<TMP_Dropdown>();
dropdown.options.Add(new TMP_Dropdown.OptionData("新选项"));
dropdown.RefreshShownValue();
  1. 显示/隐藏图标
dropdown.captionImage.sprite = mySprite;
dropdown.itemImage.sprite = mySprite;
  1. 监听事件
dropdown.onValueChanged.AddListener(index => Debug.Log($"选了第 {index} 项"));

  1. 样式与特效
    由于文本已替换成 TextMeshPro-UGUI，可直接在 Label/Item 上加材质参数（Outline、Shadow、Glow 等），或利用富文本标签 <sprite=0> 等实现彩色图文混排。

  2. 性能与滚动
    Template 里的 ScrollRect 拥有 Scroll Sensitivity 字段，可调整滚轮速度；若选项极多，可把 Content 上的 Vertical Layout Group + Content Size Fitter 换成更轻量的 Layout Group 或对象池方案。

(2).Laber

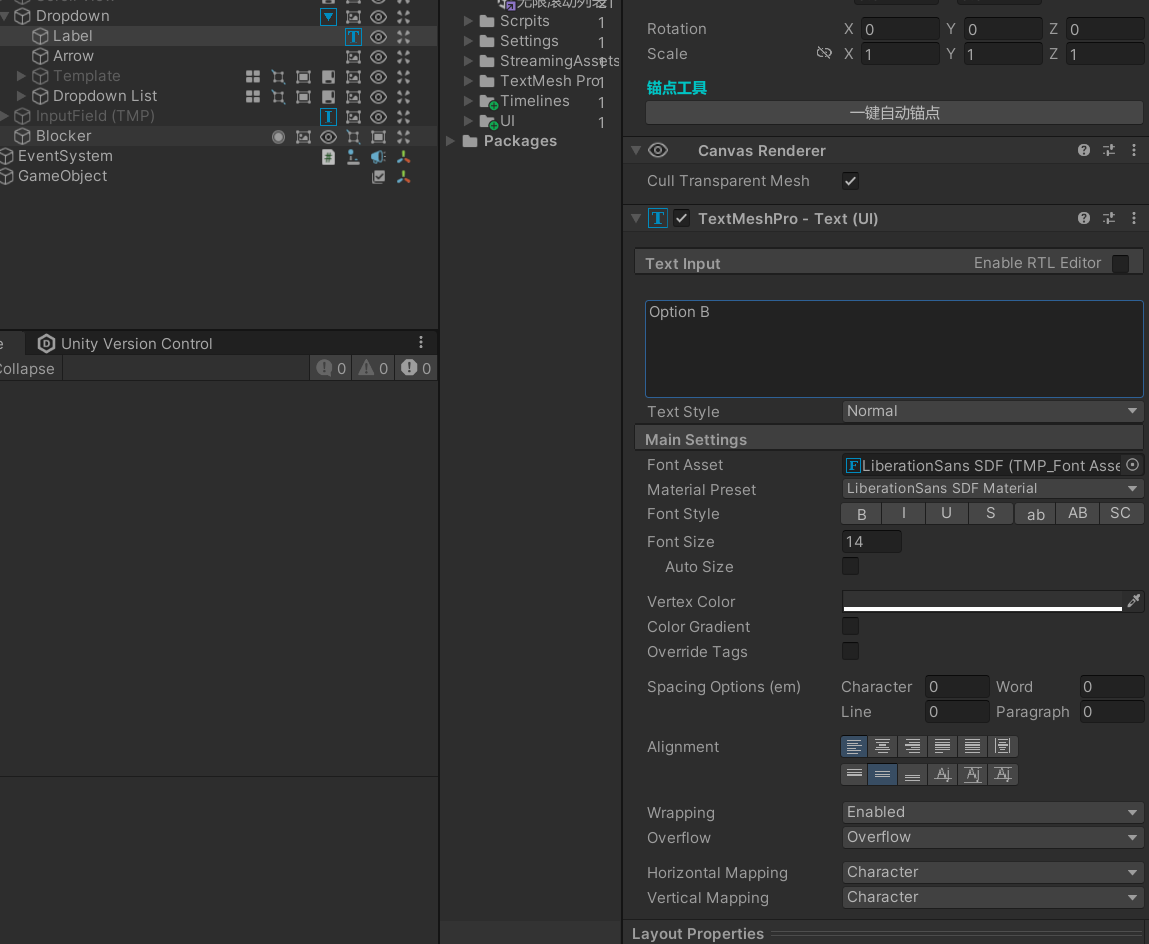

Label是下拉框用来显示“当前选中项文字”的专用 TextMeshPro-UGUI 节点，位于层级结构的第二层级（Dropdown-TextMeshPro ▸ Label）。它既受 TMP_Dropdown 逻辑驱动，也拥有完整的 TextMeshPro-UGUI 能力。Hierarchy 中新建 UI ▸ Dropdown-TextMeshPro 时，Unity 会同步生成 1 个 Label 节点。

在这里插入图片描述

(3).Arrow

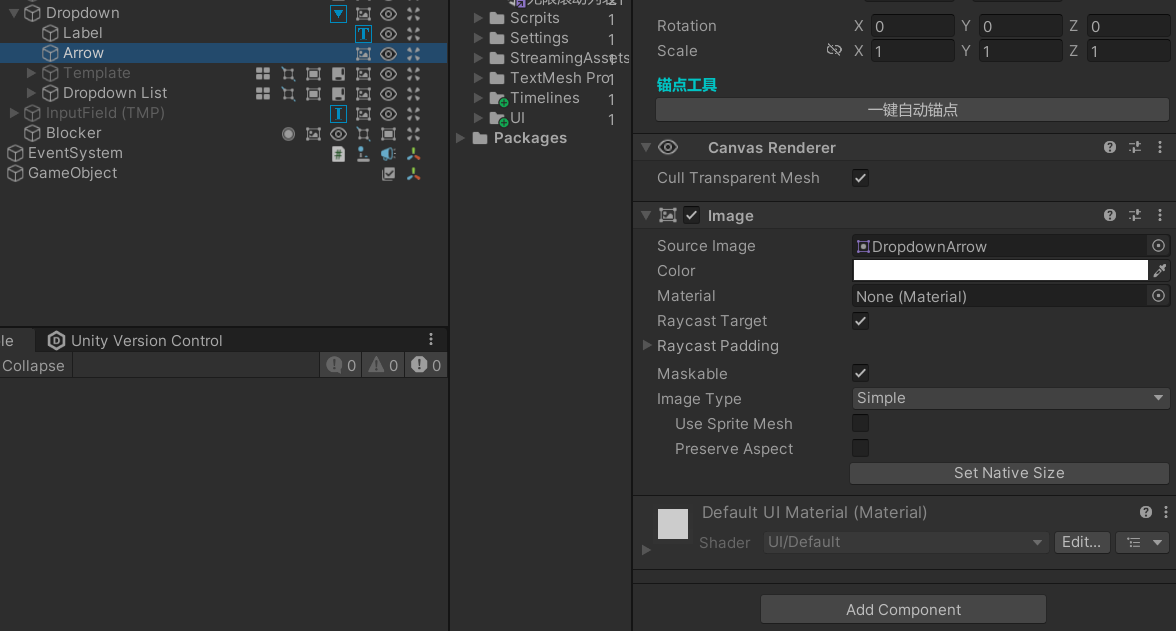

Arrow（Dropdown-TextMeshPro 中的下拉箭头） 是位于 Caption 区域最右侧的视觉指示器，用来告诉用户“这里可以点开下拉列表”。它本质上是一个 Image 控件，挂靠在 Dropdown-TextMeshPro 的第三层级，仅做显示与过渡效果，不参与文本逻辑。细心的小伙伴可能已经看出来，这个Arrow只有RT和Image组件，并没有类似Button一样的组件，实际上他是通过射线检测的。(感兴趣点击查看原理)
在这里插入图片描述

性能这一块
• 箭头仅 1 个 Image，顶点数极低，无需对象池。
• 若使用 Addressable 图标，确保 Sprite Atlas 打包，避免额外 DrawCall。
• 在移动平台，箭头尺寸建议 ≥ 44×44 pt（苹果 HIG 最小触控区域），避免误触。

(4).Template

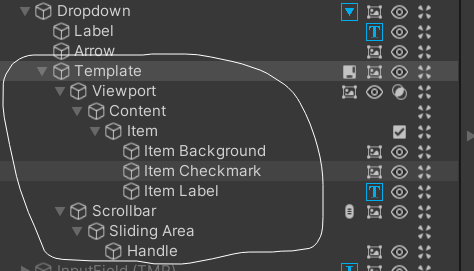

Template（下拉列表模板）是 Dropdown-TextMeshPro 的模板，负责在运行时把一份预先搭好的 UI 结构克隆出来，变成玩家真正能看到、能滚动的下拉列表。它平时处于 禁用状态，只有在点击下拉框时才被 实例化并激活。
在这里插入图片描述

一、它为什么会出现（设计目的）

  1. 一次性预制
    下拉列表通常包含 N 个 Item，Item 数量在运行时可能动态变化。如果把所有元素都直接放在场景里，每次增删都得实时创建／销毁，成本高。
  2. 统一样式
    通过模板，可以保证所有下拉框的外观、布局、动画完全一致，只需改一份 Template 即可全局生效。
  3. 惰性实例化
    Template 默认是 Inactive 的，不占用渲染、布局、更新开销；点击后才 Instantiate，用完 Destroy。

二、Template 本身是什么

  • 一个普通的 GameObject，挂有 RectTransform。
  • 不挂载任何逻辑脚本（逻辑全部由 TMP_Dropdown 在 Show() 里接管）。
  • Scene 可见性：Inspector 里默认是灰色（未激活），运行时会被克隆为 Dropdown List（名字固定）。
  • 引用方式：TMP_Dropdown 组件的 Template 字段拖拽关联该物体；缺失会抛出 MissingReferenceException。

三、Template 的标准组成（层级关系 ）

Template (RectTransform)
├─ Viewport (RectTransform + Mask 或 RectMask2D + GraphicRaycaster*)
│  ├─ Content (RectTransform + Vertical Layout Group + Content Size Fitter)
│  │  ├─ Item (Toggle + Layout Element + Image + TextMeshPro-UGUI)
│  │  ├─ Item (Clone …)
│  │  └─ …
│  └─ Scrollbar (可选，Scrollbar 组件)
└─ Canvas (可选，仅当需要独立 Canvas 时)

注：带 * 的组件由 TMP_Dropdown 在运行时动态附加，模板本身不需要提前挂。

四、每个子物体的职责与关键参数

子物体必须/可选关键组件 & 常用设置作用说明
Template必须RectTransform模板根节点，决定整个下拉列表的锚点、尺寸；TMP_Dropdown 会把它作为克隆源。
Viewport必须Mask / RectMask2D + Image把超出边缘的 Item 裁剪掉；Image 用来接收射线（点击空白处自动关闭下拉）。
Content必须Vertical Layout Group + Content Size Fitter垂直排列 Item；Content Size Fitter 的 Preferred Size 让高度随 Item 数量动态增长。
Item必须Toggle + Layout Element单条选项的可交互单元；Toggle 的 onValueChanged 由 TMP_Dropdown 统一接管。
└─ Item Background内部Image背景图，支持不同状态（Normal / Highlighted / Pressed）。
└─ Item Checkmark内部Image当前选中项的对勾图标，仅在被选中时激活。
└─ Item Label内部TextMeshPro-UGUI显示文字，对应 OptionData.text。
Scrollbar可选Scrollbar + Image + Mask当 Item 过多时出现；可替换成 ScrollRect 的 horizontal / verticalScrollbar。

五、运行时的极简时序图

用户点击 Dropdown → TMP_Dropdown.Show()1. clone = Instantiate(Template)2. clone.name = "Dropdown List"3. clone.SetActive(true)4. clone.AddComponent<Canvas>(); clone.AddComponent<GraphicRaycaster>();5. 填充 Content 的子物体：根据 options.Count 复制 Item6. 绑定事件：点击 Item → 修改 dropdown.value → 关闭列表
用户再次点击或选择 → TMP_Dropdown.Hide()1. Destroy(clone)

一句话总结
Template 就是 Dropdown 的「蓝图」。

(4).Dropdown List

在这里插入图片描述

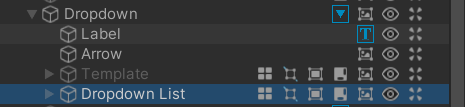

Dropdown List（运行时展开的下拉列表） 是 Template 的克隆体，在玩家点击下拉框的瞬间由 TMP_Dropdown 动态生成、填充并摆到屏幕最上层。它只在 Show() → Hide() 之间存活，生命周期极短，却是用户真正能看到、能滚动、能点选的完整 UI。

一、出现目的（为什么要克隆出它）

  1. 隔离运行时数据
    Template 只是“蓝图”——保持编辑状态不变；克隆体可随意增删 Item、改 Rect、加动画而不影响原模板。
  2. 独立渲染层级
    下拉列表需要覆盖在其他 UI 之上，因此运行时会给克隆体额外挂一个 Canvas + GraphicRaycaster，并把 sortingOrder 调高（默认 30000）。
  3. 用完即毁
    用户选中或点击外部后立刻 Destroy 避免常驻内存和更新开销。

二、Dropdown List 本身是什么

  • 名字固定：运行时实例化后统一命名为 “Dropdown List”（可在层级视图动态看到）。
  • 根节点：一个 RectTransform 组件，完全复制 Template 的锚点、尺寸、Pivot。
  • 激活开关：SetActive(true) 时才可见；关闭后 SetActive(false) 或直接销毁。
  • 脚本：不挂任何自定义脚本，所有逻辑仍由 TMP_Dropdown 持有并驱动。

三、标准组成（层级 & 组件）

Dropdown List (RectTransform)
├─ Viewport (RectTransform + Mask/RectMask2D + GraphicRaycaster*)
│  ├─ Content (RectTransform + Vertical Layout Group + Content Size Fitter)
│  │  ├─ Item (Toggle + Layout Element + Image + TextMeshPro-UGUI)
│  │  ├─ Item (Clone …)
│  │  └─ … (根据 options.Count 动态克隆)
│  └─ Scrollbar (Vertical) (可选)
└─ Canvas* + GraphicRaycaster*   ← 运行时由 TMP_Dropdown 自动添加

带 * 的组件在 Template 里 不存在，是运行时 额外加 的。

四、每个子物体的运行时职责 & 参数

子物体运行时来源关键组件 & 常用设置作用说明
Dropdown ListInstantiate(Template)RectTransform + Canvas + GraphicRaycaster根节点；Canvas 负责独立排序，GraphicRaycaster 负责接收射线。
Viewport克隆自 Template.ViewportMask / RectMask2D把超出边缘的 Item 裁剪掉；Image 背景同时作为“点击空白关闭”的检测区域。
Content克隆自 Template.ContentVertical Layout Group + Content Size Fitter垂直排列 Item；Content Size Fitter 的 PreferredSize 让高度随 Item 数量动态增长。
Item（N 条）克隆自 Template.ItemToggle + Layout Element + Image + TextMeshPro-UGUI单条可交互选项；Toggle.group 由 TMP_Dropdown 自动管理，保证单选。
└─ Item Background克隆Image背景图；支持不同状态（Normal / Highlighted / Pressed）。
└─ Item Checkmark克隆Image对勾图标；仅当前选中项显示。
└─ Item Label克隆TextMeshPro-UGUI显示文字，自动绑定 OptionData.text。
Scrollbar克隆自 Template.Scrollbar（可选）Scrollbar + Image + Mask当 Item 数量超出 Viewport 高度时出现；与 ScrollRect 联动。

五、生命周期 & 关键代码片段

// TMP_Dropdown.Show() 精简流程
GameObject list = Instantiate(template.gameObject);
list.name = "Dropdown List";
list.SetActive(true);// 1. 额外挂 Canvas 与 GraphicRaycaster
Canvas c = list.AddComponent<Canvas>();
c.overrideSorting = true;
c.sortingOrder = 30000;
list.AddComponent<GraphicRaycaster>();// 2. 填充 Content
RectTransform content = list.transform.Find("Viewport/Content") as RectTransform;
foreach (var option in options)
{GameObject item = Instantiate(itemTemplate, content);item.GetComponentInChildren<TMP_Text>().text = option.text;item.GetComponent<Toggle>().onValueChanged.AddListener(OnItemValueChanged);
}// 3. 点击空白关闭
list.GetComponentInChildren<MaskableGraphic>().AddComponent<CloseOnOutsideClick>();

总结
Dropdown List 就是 Template 的“副本”：只在需要时出生，带着独立 Canvas、排好 Item、等用户点选；任务完成立即销毁。
