【ESP系列】ESP32S3
本文基于 ESP32-S3 芯片及其模组的技术手册内容，整理了初学时管脚功能，希望能帮助到大家理解些S3的使用。

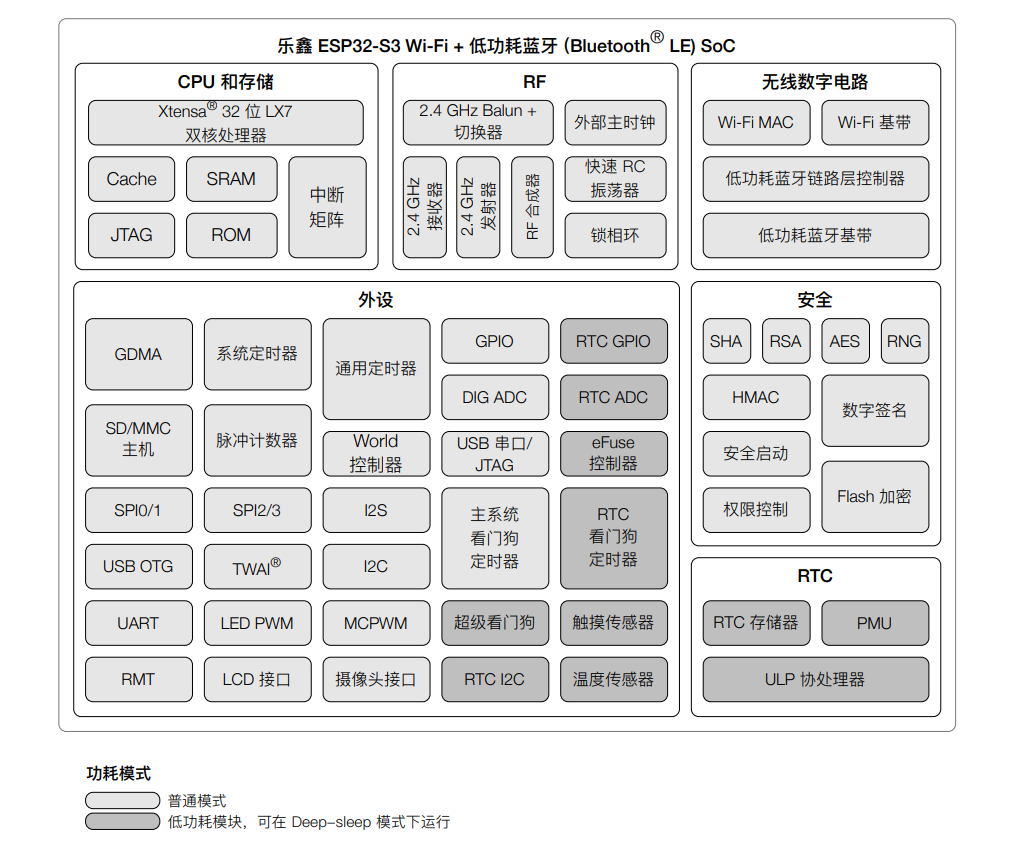

芯片概述
GPIO共有45个，除去各种用于启动模式、存储芯片等不建议使用的管脚外，还剩26个引脚，芯片内置的片上内存ROM：384 KB、SRAM：512 KB、RTC SRAM：16 KB。这里只是截取GPIO的数量说下，具体特性可以直接去查看规格书，还是有很多特性的。
引脚事项

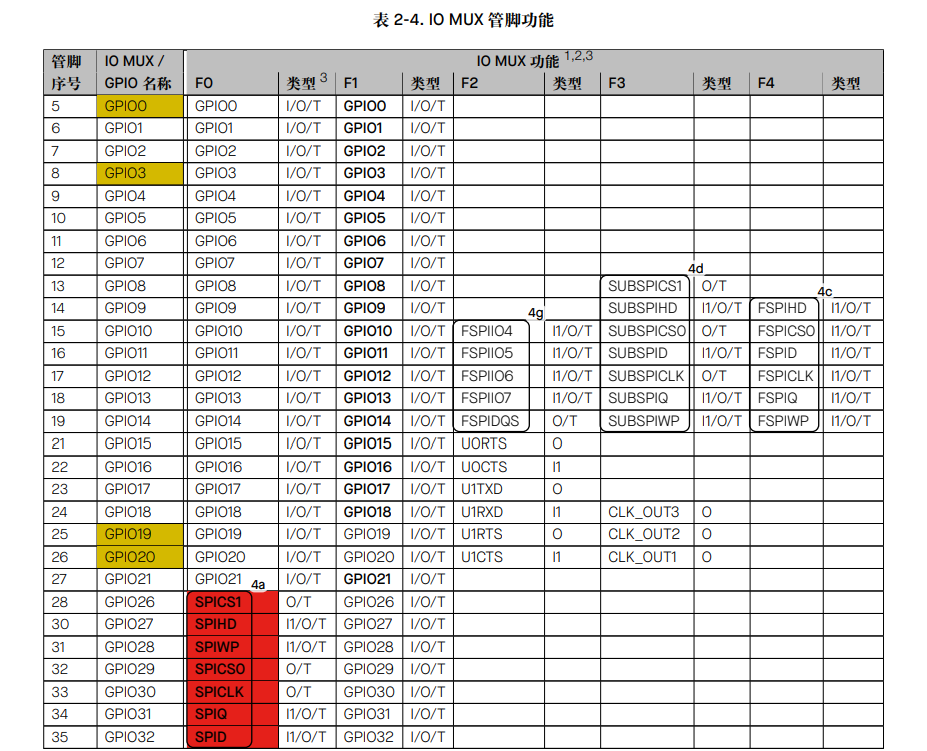

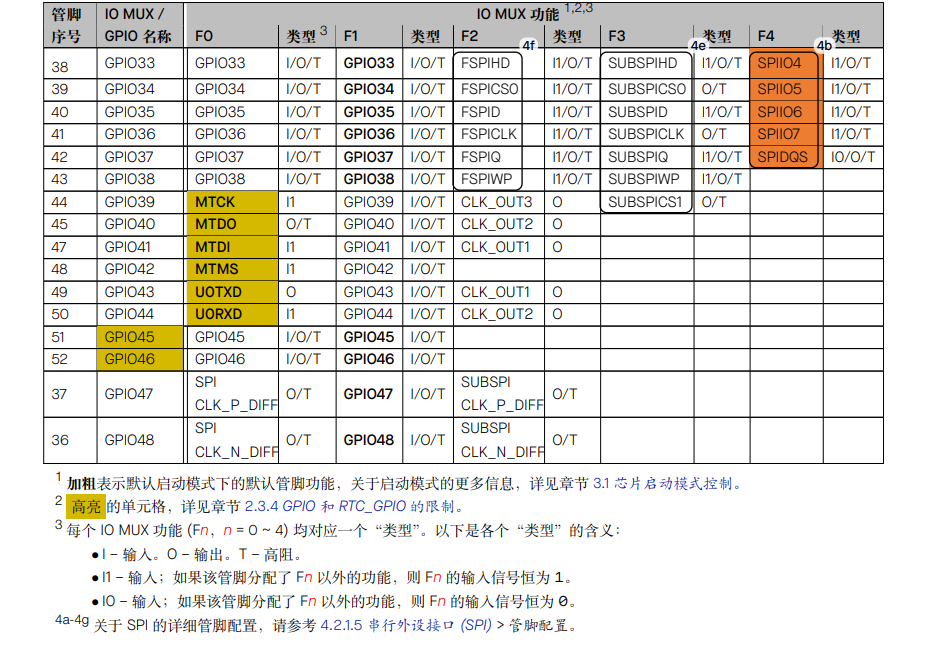

在刚开始接触学习ESP32S3时，使用错误的引脚，导致烧录运行后一直复位或者其它错误都是挺常见的。下面从手册中截取出管脚的功能图来进行分析。

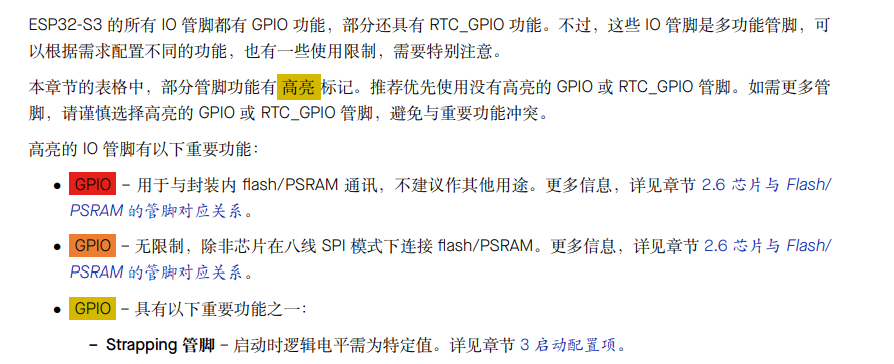

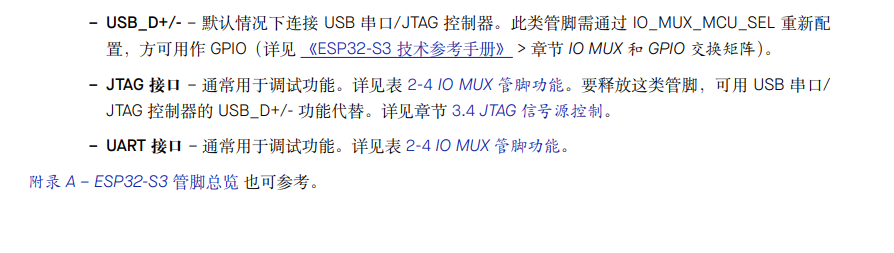

按照图中的信息可以看到，管脚的三种不同背景颜色标注的含义。红色，用于封装内的Flash/PSRAM通信。橙色，则是多线SPI下来连接Flash/PSRAM芯片时。黄色，该引脚的功能和启动模式、调试串口等相关。所以如果还处于初学者阶段，建议上述三种有背景颜色的引脚都不建议使用。

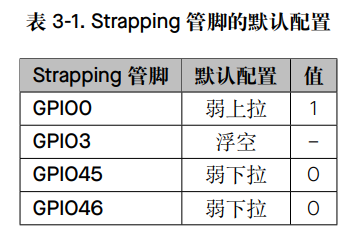

- 黄色背景标识，也就Strapping管脚，其默认值如下，在设计其应用电路时，需要参考到，因为如果没有必要使用到其它模式，配置引脚就无需在外接上下拉电阻来改变其启动电平了。
电路设计

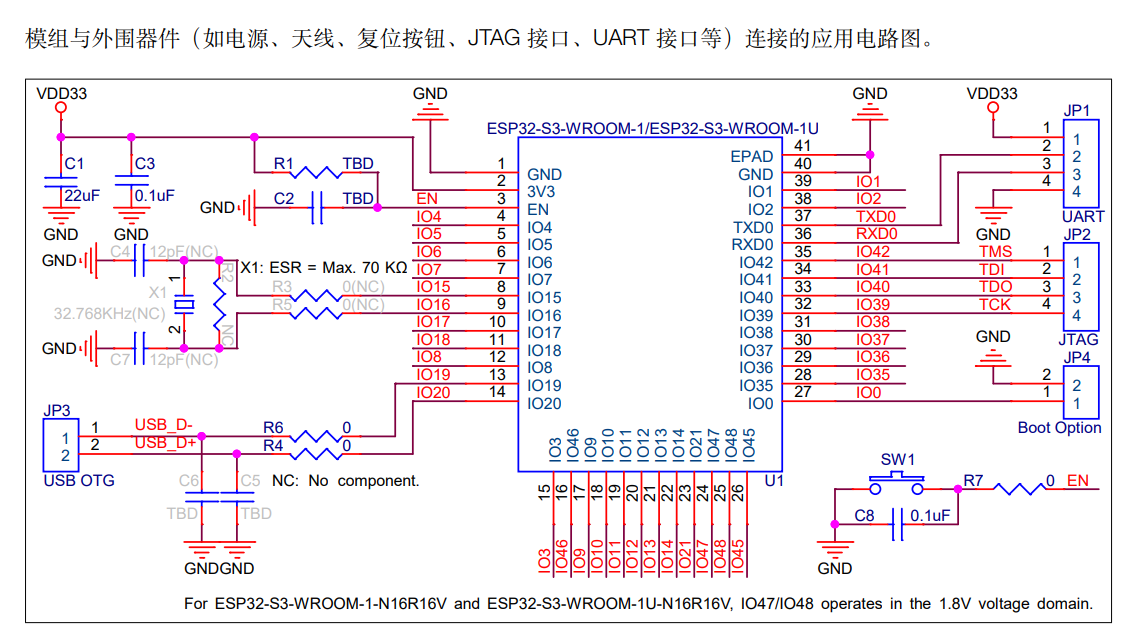

如果是从芯片，开始绘制还是有一定难度的，所以可以使用封装好的模组，来进行设计相关的应用电路。ESP32-S3-WROOM-1模组的手册中，则提供了如下的外围设计原理图：
该电路为最简的应用电路，直接基于芯片上存在的USB_D+/-进行程序下载，不过主要用来控制启动模式的GPIO0，这里貌似用的是排针来控制，不过看到主流些的应用通常都是，都是通过上拉电阻+接地按钮，来控制启动模式的。
- 由GPIO0、GPIO46在上电时共同决定启动模式
| 启动模式 | GPIO0 | GPIO46 |
|---|---|---|
| SPI Boot | 1 | 任意值 |
| Joint Download Boot | 0 | 0 |
