Linux的V4L2视频框架学习笔记

news 2025/9/11 5:57:37

一、V4L2：Linux 视频的 “神经中枢”

二、源码目录讲解（linux-4.9/media目录）

三、V4L2 架构整体 overview

1. 用户空间组件

2. 内核空间组件

四、V4L2 内核空间核心架构细节

一、核心数据结构：设备与功能的抽象

1. struct v4l2_device：设备的 “根容器”

2. struct video_device：用户空间的 “直接入口”

3. struct v4l2_subdev：子设备的 “功能单元”

4. struct v4l2_buffer：缓冲区的 “载体”

5. struct v4l2_format：格式的 “协商器”

二、核心层：设备注册与 IOCTL 分发

1. 设备注册流程：从硬件到 /dev/videoX

（1）注册 v4l2_device：v4l2_device_register

（2）注册 v4l2_subdev：v4l2_device_register_subdev

（3）注册 video_device：video_register_device

2. IOCTL 命令分发：用户请求的 “路由器”

三、中间层：缓冲、格式、控制的 “标准化接口”

1. 缓冲区管理：数据流的 “管道”

2. 格式协商：硬件与应用的 “翻译官”

3. 控制接口：参数调整的 “旋钮”

四、硬件驱动层：硬件的 “直接操作者”

1. 典型驱动：USB 摄像头（uvcvideo）

（1）设备探测与初始化：uvc_probe

（2）格式设置回调：uvc_vidioc_s_fmt_vid_cap

（3）数据流传输：uvc_video_start_streaming/uvc_video_decode

2. 子设备驱动：I2C 图像传感器（ov5640）

（1）I2C 设备探测：ov5640_probe

（2）格式设置回调：ov5640_set_fmt

（3）电源管理：ov5640_power_on/ov5640_power_off

五、媒体控制器：复杂流水线的 “协调者”（扩展）

一、V4L2：Linux 视频的 “神经中枢”

V4L2（Video for Linux 2，第二代 Linux 视频架构）是 Linux 系统中视频设备管理与数据处理的核心框架，负责统筹视频硬件的调度、提供标准化的视频操作接口，支持从简单的摄像头采集到复杂的视频编解码等全链路功能。其架构以 “分层抽象、统一适配” 为核心，覆盖内核空间的驱动框架与用户空间的操作接口，是 Linux 视频生态的 “底层骨架”。其重要性主要体现在：

硬件适配的 “翻译官”

视频硬件的形态千差万别：从 USB 摄像头、笔记本内置摄像头，到嵌入式 SoC 内置的图像信号处理器（ISP）、PCIe 视频采集卡，再到专业的工业相机（如 GigE 相机），不同硬件的通信协议（USB UVC、MIPI CSI-2、PCIe）、数据格式（原始 Bayer 数据、YUV 数据）、控制逻辑（曝光、对焦调节）差异极大。

但 V4L2 通过 “标准化驱动框架 + 统一设备抽象” 屏蔽了这些硬件差异：

对驱动开发者：只需按照 V4L2 规范，实现硬件对应的 “回调函数集”（如视频流采集的 v4l2_file_operations、参数控制的 v4l2_ioctl_ops），将硬件能力映射为 V4L2 定义的 “标准功能”（如 “视频捕获设备”“视频输出设备”“编解码器设备”）。
对应用开发者：无需关心硬件型号，只需通过 V4L2 统一接口（如 ioctl 系统调用、read/write 数据读写）操作设备 —— 无论是 USB 摄像头还是 MIPI 接口的工业相机，应用程序都能通过相同的逻辑完成 “打开设备→设置分辨率→启动采集→读取数据” 的流程。

例如：常用的 v4l2-ctl 工具（V4L2 命令行调试工具），只需执行 v4l2-ctl --list-formats 就能查看任何 V4L2 兼容设备支持的视频格式，执行 v4l2-ctl -c exposure_auto=1 就能调节不同摄像头的曝光模式 —— 这背后正是 V4L2 统一适配能力的体现。

视频功能的 “基础工具箱”

V4L2 不仅是 “硬件与应用的桥梁”，更提供了视频处理的 核心基础功能，覆盖从采集到输出的全流程，是所有视频应用的 “功能底座”：

全场景设备类型支持：除了最基础的 “视频捕获”（如摄像头采集）和 “视频输出”（如屏幕显示），还支持细分场景设备：

“视频编解码器”（如 SoC 内置的 H.264 编码器，通过 V4L2 接口提交原始 YUV 数据并获取压缩后的 H.264 码流）；
“视频叠加设备”（如在视频画面上叠加字幕、水印）；
“元数据设备”（如获取摄像头的传感器参数、ISP 处理后的统计数据）。

精细化参数控制：通过 “控制接口”（Control Interface）统一管理硬件参数，涵盖：

图像基础参数：分辨率（VIDIOC_S_FMT）、帧率（VIDIOC_S_PARM）、像素格式（如 YUYV422、MJPEG、RAW10）；
传感器调节参数：曝光时间、焦距（自动对焦 / 手动对焦）、白平衡、ISO 感光度；
图像处理参数：对比度、饱和度、 gamma 校正（部分硬件支持）。

高效数据传输：提供多种数据传输模式适配不同场景需求：

“用户指针模式”（User Pointer）：应用程序分配缓冲区，通过指针传递给驱动，适合低延迟场景；
“内存映射模式”（MMAP）：驱动分配内核缓冲区，应用程序通过 mmap 映射到用户空间读写，是最常用的高效模式（避免数据拷贝）；
“直接渲染模式”（DMABUF）：支持缓冲区在不同硬件组件间共享（如从摄像头采集的缓冲区直接传递给 GPU 渲染），减少数据搬运开销。

        这些功能是视频应用的 “刚需”：无论是视频通话软件（需采集摄像头数据）、监控系统（需控制摄像头曝光并编码视频），还是嵌入式设备的人脸识别（需读取原始图像数据做算法处理），最终都需通过 V4L2 调用硬件能力。

上层框架的 “依赖基石”

与 ALSA 类似，实际开发中很少直接编写底层 V4L2 代码（需处理缓冲区管理、异步事件、格式协商等细节），但 几乎所有 Linux 视频上层框架都以 V4L2 为底层依赖，构建更易用的高层能力：

GStreamer（多媒体处理框架）：通过 v4l2src（V4L2 采集源）、v4l2sink（V4L2 输出端）、v4l2h264enc（V4L2 H.264 编码器）等插件，将 V4L2 能力封装为 “管道元素”，开发者只需拼接管道即可实现复杂功能（如 “摄像头采集→H.264 编码→RTSP 推流”）。

FFmpeg（音视频处理工具集）：通过 libavdevice 模块对接 V4L2，支持以 v4l2 为输入源（如 ffmpeg -f v4l2 -i /dev/video0 output.mp4 直接采集摄像头数据并保存为视频文件），并能调用 V4L2 硬件编解码器加速视频处理。

嵌入式厂商 SDK：全志、瑞芯微等 SoC 厂商的视频接口（如全志的 “VE 引擎” 接口、瑞芯微的 “MIPI 摄像头驱动封装”），底层均通过 V4L2 与硬件对接 —— 开发者调用 SDK 接口时，本质是通过上层封装间接使用 V4L2 的能力。

桌面应用：Linux 下的摄像头应用（如 Cheese 拍照软件、Zoom 视频会议），底层均通过 V4L2 访问摄像头，无需单独适配不同硬件。



        可以说，V4L2 是 Linux 视频生态的 “隐形支柱”—— 从最基础的摄像头采集到复杂的视频编解码，从嵌入式设备到桌面系统，它以统一的架构串联起硬件与上层应用，让 Linux 视频功能的实现摆脱了 “硬件型号依赖” 的桎梏

二、源码目录讲解（linux-4.9/media目录）

在讲解V4L2之前我们先一块看一下源码目录中的文件都是干什么的，方便我们进行理解

1. v4l2-core/ — V4L2 核心层（Video4Linux2 Core）

职责：

实现 V4L2 框架的核心功能，相当于 ALSA 的 sound/core/，提供用户空间 /dev/video*、/dev/vbi*、/dev/radio* 等设备节点背后的抽象接口。
负责 ioctl 分发、buffer 管理、视频流格式协商、设备注册/注销、poll/select、mmap、控制接口（VIDIOC_*）等。

代表文件：

v4l2-dev.c：注册/管理 video_device，负责 /dev/videoX 节点。
v4l2-ioctl.c：统一的 ioctl 分发中心，实现 VIDIOC_* 命令调用。
v4l2-fh.c：file handle（fh）抽象，支持多进程/多实例访问。
v4l2-subdev.c：sub-device（sensor、decoder 等）框架实现。
videobuf2-*.[ch]：videobuf2（vb2）缓冲管理框架，支持 MMAP、USERPTR、DMABUF 等模式。
v4l2-ctrls.c：控制接口（亮度、对比度、饱和度等 kcontrol 类似功能）。
v4l2-async.c：异步子设备绑定机制（异步探测 sensor、bridge 芯片等）。
v4l2-event.c：事件通知机制（如信号丢失、帧同步事件）。

看这里：

ioctl 调用链：应用 → v4l2-ioctl.c → 驱动回调（vidioc_ops）。
buffer 管理：videobuf2-* 中队列/入队/出队/中断回调。
subdev 机制：v4l2-subdev.c 定义 v4l2_subdev_ops，用于 sensor/ISP 解耦。
controls：v4l2-ctrls.c 统一实现标准控制和扩展控制。

2. platform/ — 平台相关视频驱动

职责：

存放 SoC 平台自带的视频接口驱动，例如 CSI（Camera Serial Interface）、VIP、ISP、JPEG 编解码、VPU 视频加速器等。
典型的 ARM SoC 都会在这里放各自的 camera/vpu 驱动。

代表文件/子目录：

platform/sunxi/：全志 SoC 的 VFE（Video Front End）、CSI、ISP 驱动。
platform/omap/：TI OMAP 视频接口驱动。
platform/sti/：STMicroelectronics 的视频驱动。

看这里：

平台特定 video controller probe/init 代码。
struct video_device 注册点。
DMA buffer 配置、ISP pipeline 构建。

3. usb/ — USB 视频驱动

职责：

提供 UVC（USB Video Class）摄像头驱动和厂商特定 USB 摄像头驱动。
负责与 USB core 交互、配置端点、启动/停止视频流、处理 isochronous 或 bulk 传输。

代表文件：

usb/uvc/uvc_driver.c：UVC 核心逻辑，最重要的 USB 摄像头驱动。
usb/gspca/：老式 gspca USB 摄像头驱动集合。
其他单个厂商驱动（如 usb/stk1160.c）。

看这里：

UVC 协议实现，特别是 uvc_queue.c（缓冲管理）和 uvc_video.c（流控制）。
gspca 框架，包含多个 legacy 摄像头芯片支持。

4. pci/ — PCI/PCIe 视频采集卡驱动

职责：

驱动桌面或服务器用的视频采集卡，例如 BT878、CX23885、HDMI capture 卡等。
负责寄存器配置、DMA buffer 提交、PCI 资源管理。

代表文件/子目录：

pci/bt8xx/：BT8xx 系列采集卡驱动。
pci/cx23885/：CX23885/7/8 采集卡驱动。
pci/tw68/：TW68 视频解码采集卡。

看这里：

PCI probe/init 和 BAR 映射。
DMA 通道配置。
V4L2 控制接口对接。

5. i2c/ — I²C 总线视频子设备驱动

职责：

存放各种 I2C 总线上的视频子设备（V4L2 subdev），例如摄像头 sensor、TV decoder、HDMI RX 芯片。
这些不会直接生成 /dev/video* 节点，而是以 subdev 形式挂接在主控驱动下。

代表文件：

各类 sensor：ov5640.c、ov2640.c、adv7180.c 等。
HDMI 接收芯片：tda1997x.c 等。

看这里：

v4l2_subdev 的注册和 ops 回调（如 s_stream、s_power）。
controls 定义（曝光、增益、白平衡等）。
I2C probe → regmap → v4l2_subdev。

6. firewire/ — IEEE1394 (FireWire) 视频驱动

职责：
支持基于 FireWire 的摄像头、视频采集设备。
现在较少使用，但在专业视频领域（工业相机、DV 摄像机）仍有应用。

7. common/ — 公共库与通用组件

职责：

存放可复用的 V4L2 辅助模块，提供常见算法、格式转换、辅助库。

代表文件/子目录：

common/videobuf2/：videobuf2 框架通用实现（缓冲队列核心）。
common/tuners/：模拟电视调谐器驱动。
common/ir/：红外遥控接收器驱动。

看这里：

vb2 queue 初始化、qbuf/dqbuf 逻辑。
电视/调谐器驱动，作为历史遗留部分。

8. radio/ — FM/AM 收音机驱动

职责：
支持基于 PCI、USB 或 I2C 的广播收音机设备，暴露 /dev/radio* 节点。

9. 架构相关子目录（arm/、sh/、mips/ 等）

职责：
各架构特定的视频驱动适配代码（类似 ALSA 的 sound/soc/arm/）。
主要是 SoC 上的 VPU、ISP、CSI 控制器。

10. 顶层文件（drivers/media/ 根目录）

内容：

Kconfig、Makefile：V4L2 子系统功能开关、依赖管理。
media-device.c：media controller 框架实现。
media-entity.c：media entity/links/pads 机制（搭建 pipeline 拓扑）。
mc-entity.c：media controller 内部 API。

看这里：

如果涉及 ISP pipeline（sensor → CSI → ISP → scaler → encoder），就需要用 Media Controller API，在这里找到 entity、pad、link 管理。

三、V4L2 架构整体 overview

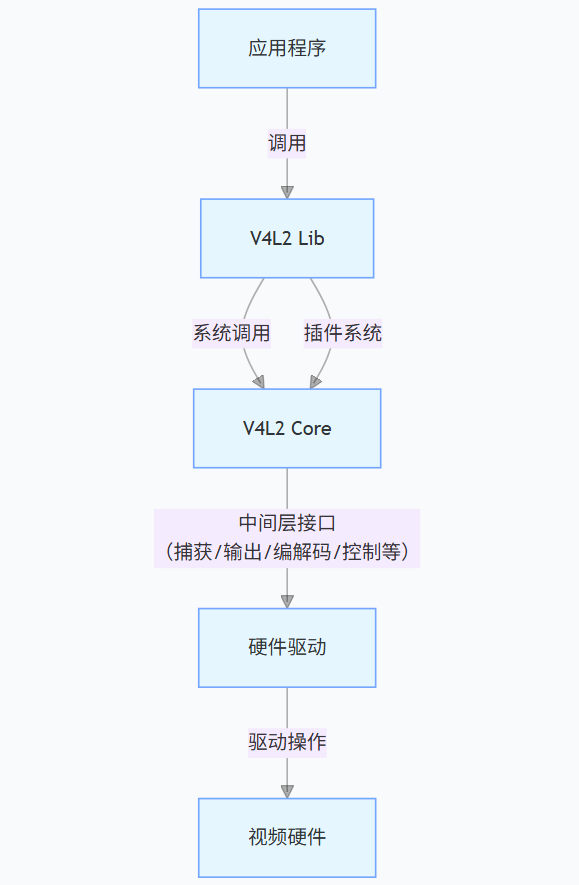

V4L2 的架构采用分层设计，核心目标是视频设备抽象与功能标准化：通过内核驱动屏蔽不同视频硬件（摄像头、编码器、采集卡等）的差异，通过用户空间库与工具提供统一交互接口，让应用程序无需关心底层硬件细节（如传感器型号、总线类型、编解码芯片差异）。整体结构如下：

应用程序
↓↑
用户空间：libv4l2（V4L2 库） + 工具集（v4l2-ctl/v4l2-compliance 等） + 插件系统
↓↑（系统调用 /ioctl）
内核空间：V4L2 核心层 → 中间层（捕获 / 输出 / 编解码 / 控制等接口） → 硬件驱动层
↓↑
视频硬件（图像传感器、USB 摄像头、ISP、编解码器、HDMI 采集卡等）

1. 用户空间组件

用户空间是应用程序与 V4L2 交互的入口，主要包含 libv4l2 库、工具集 和 插件系统，核心作用是简化应用开发、解决兼容性问题并提供调试能力：

（1）工具集

V4L2 工具集主要来自 v4l-utils 包，是调试、配置视频设备的核心工具，常用工具及功能如下：

v4l2-ctl：全能型视频设备控制工具，支持设备查询、参数配置、流传输测试
示例：v4l2-ctl --list-formats（查询设备支持的像素格式）、v4l2-ctl --set-fmt-video=width=1280,height=720,pixelformat=YUYV（设置视频分辨率与格式）、v4l2-ctl --stream-mmap --stream-to=frame.yuv（捕获一帧 YUV 数据到文件）。
v4l2-compliance：V4L2 设备兼容性测试工具，验证驱动是否符合 V4L2 标准
示例：v4l2-compliance -d /dev/video0（测试 /dev/video0 设备的合规性，检测 IOCTL 支持、格式协商、缓冲管理等是否正常）。
v4l2-sysfs-path：查询视频设备在 sysfs 中的路径，用于查看硬件底层信息
示例：v4l2-sysfs-path -d /dev/video0（输出设备对应的 sysfs 路径，如 /sys/devices/pci0000:00/0000:00:14.0/usb1/1-3/1-3:1.0/video4linux/video0）。
qv4l2：图形化 V4L2 设备调试工具（需安装 Qt 依赖），支持实时预览视频、可视化配置参数（亮度、对比度等）。

（2）插件系统

V4L2 插件通过 libv4l2 库实现，用于补充硬件能力、解决兼容性问题，核心插件如下：

格式转换插件：自动将硬件不支持的像素格式（如 RGB）转换为硬件支持的格式（如 YUYV/NV12），避免应用手动处理格式适配。
驱动适配插件：为老旧或非标准驱动提供兼容性封装，让不符合 V4L2 标准的驱动可被标准应用调用。
v4l2loopback：虚拟视频设备插件，模拟 /dev/videoX 节点，支持将应用生成的视频流（如桌面录制、视频文件）作为 “虚拟摄像头” 输出，供其他应用（如视频会议软件）读取。
示例：modprobe v4l2loopback devices=1（加载插件并创建 1 个虚拟设备 /dev/video1）、ffmpeg -re -i test.mp4 -f v4l2 /dev/video1（将视频文件推流到虚拟设备）。
crop/scale 插件：提供软件层面的图像裁剪（Crop）与缩放（Scale）功能，适配应用与硬件的分辨率差异（如硬件仅支持 1280x720，应用需 640x360 时自动缩放）。

2. 内核空间组件

内核空间是 V4L2 的核心实现，负责视频设备驱动、数据流管理及硬件控制，按功能分为 核心层、中间层 和 硬件驱动层，各层级职责与关键组件如下：

层级	作用	关键组件 / 数据结构
核心层	管理视频设备的注册、枚举、资源分配，提供统一的设备访问接口（如 `/dev/videoX`），处理用户空间与内核的基础交互。	- `v4l2_device`：视频设备抽象基类，管理同一硬件下的多个子设备（如传感器 + ISP）； - `video_device`：`/dev/videoX` 设备节点抽象，包含设备类型（捕获 / 编码）、IOCTL 回调、文件操作接口； - `v4l2_subdev`：子设备抽象（如传感器、编码器），无独立节点，需通过主设备或媒体控制器访问。
中间层	实现标准化的视频功能接口，屏蔽硬件差异，提供缓冲管理、格式协商、流控制等核心能力，是应用与硬件驱动的 “桥梁”。	- 缓冲管理：`v4l2_buffer`（缓冲区抽象，含状态 / 地址 / 大小）、`v4l2_requestbuffers`（缓冲申请参数）； - 格式协商：`v4l2_pix_format`（像素格式 / 分辨率）、`v4l2_format`（格式配置结构体）； - 功能接口： - 捕获 / 输出：`v4l2_fh`（文件句柄抽象，关联缓冲队列）； - 控制：`v4l2_ctrl`（亮度 / 对比度等参数抽象）、`v4l2_ctrl_handler`（控制参数管理器）； - 编解码：`v4l2_m2m_ctx`（内存到内存设备上下文，管理编码 / 解码缓冲队列）。
硬件驱动层	针对具体视频硬件的驱动实现，直接操作硬件寄存器（如传感器初始化、ISP 参数配置、编码器启动），将硬件能力映射为中间层的标准化接口。	- USB 摄像头驱动：`uvcvideo`（`drivers/media/usb/uvc/`），支持 UVC 协议摄像头； - 传感器驱动：`ov5640.c`/`imx219.c`（`drivers/media/i2c/`），控制 I2C 接口图像传感器； - SoC 平台驱动：`rkisp1`（`drivers/media/platform/rockchip/rkisp1/`）、`sunxi-csi`（全志 CSI 控制器），适配 SoC 内置的 ISP/CSI 模块； - 编解码驱动：`rk_h264_enc.c`（Rockchip H.264 编码器）、`omap_vcodec_dec.c`（TI OMAP 解码器），实现硬件编解码功能。

四、V4L2 内核空间核心架构细节

V4L2通过 “核心层抽象设备 + 中间层标准化功能 + 驱动层操作硬件”，实现 “屏蔽硬件差异，统一交互逻辑” 的目标。以下从数据结构、核心流程、组件交互三个维度详解内核空间架构：

一、核心数据结构：设备与功能的抽象

V4L2 通过一系列关键结构体，实现对视频设备、子设备、缓冲区、格式的抽象，是各组件交互的 “语言”。

1. `struct v4l2_device`：设备的 “根容器”

作用：代表一组视频设备（如 “传感器 + ISP + 编码器” 组成的相机模组），是硬件设备的顶层抽象，管理子设备链表、驱动生命周期。

关键成员：

struct v4l2_device {struct device *dev;          // 内核 device 对象（电源管理、sysfs 关联）char name[V4L2_DEVICE_NAME_SIZE]; // 设备名称（如 "ov5640_camera"）struct list_head subdevs;    // 子设备（v4l2_subdev）链表struct list_head video_devices; // 视频设备（video_device）链表void (*release)(struct v4l2_device *); // 释放回调
};

核心地位：驱动初始化时先创建 v4l2_device（通过 v4l2_device_register），后续子设备（传感器、编码器等）都依附于它，实现 “多组件设备” 的统一管理。

2. `struct video_device`：用户空间的 “直接入口”

作用：代表 /dev/videoX 设备节点，是用户空间（通过 /dev/video0 等）直接操作的对象，封装设备类型、IOCTL 回调、文件操作接口。

关键成员：

struct video_device {int minor;                   // 次设备号（对应 /dev/videoX 的 X）const char *name;            // 设备名称（如 "UVC Camera"）const struct v4l2_file_operations *fops; // 文件操作集（open/read/ioctl）struct v4l2_ioctl_ops *ioctl_ops; // IOCTL 命令回调集合enum v4l2_pix_format_type type; // 设备类型（捕获/输出/编解码等）struct v4l2_device *v4l2_dev; // 所属的 v4l2_device
};

核心地位：通过 video_register_device 注册后，内核在 /dev 下创建字符设备节点，用户空间的 open、ioctl 等操作最终转发到该结构体的回调函数。

3. `struct v4l2_subdev`：子设备的 “功能单元”

作用：代表视频流水线中的子功能单元（如图像传感器、ISP、编码器），无独立设备节点，需通过 video_device 或媒体控制器访问，负责具体硬件功能（如传感器配置、编码启动）。

关键成员：

struct v4l2_subdev {struct v4l2_device *v4l2_dev; // 所属的 v4l2_devicechar name[32];               // 子设备名称（如 "ov5640_sensor"）const struct v4l2_subdev_ops *ops; // 子设备操作回调（初始化、格式设置等）struct list_head list;       // 加入 v4l2_device.subdevs 的链表节点
};

核心地位：子设备是 “模块化硬件” 的抽象。例如，相机模组中，一个 v4l2_subdev 负责传感器（如 OV5640），另一个负责 ISP，主 video_device 整合它们的功能对外提供接口。

4. `struct v4l2_buffer`：缓冲区的 “载体”

作用：抽象视频缓冲区（用户空间通过 mmap/DMABUF 访问），管理缓冲区的状态（空闲 / 队列中 / 已填充）、内存地址、时间戳等。

关键成员：

struct v4l2_buffer {__u32 index;                 // 缓冲区索引（0、1、2...）__u32 type;                  // 缓冲区类型（捕获/输出等）__u32 bytesused;             // 已用字节数__u32 flags;                 // 标志（如 V4L2_BUF_FLAG_DONE 表示已填充）struct timespec timestamp;   // 时间戳void *priv;                  // 驱动私有数据（如物理地址）
};

核心地位：是 “数据流” 的核心载体。用户空间通过 VIDIOC_REQBUFS 申请缓冲区，内核用 v4l2_buffer 管理，硬件填充数据后标记状态，用户空间通过 VIDIOC_DQBUF 取出。

5. `struct v4l2_format`：格式的 “协商器”

作用：描述视频格式（分辨率、像素格式、帧率等），是用户空间与驱动协商格式的载体（如 VIDIOC_S_FMT 设置格式，VIDIOC_G_FMT 获取格式）。

关键成员：

struct v4l2_format {__u32 type;                  // 格式类型（图像/输出等）union {struct v4l2_pix_format pix; // 图像格式（分辨率、像素格式 YUYV/NV12 等）// 省略其他格式类型（如压缩、音频格式）} fmt;
};

核心地位：实现 “格式兼容性”。驱动通过它上报支持的格式，用户空间选择合适的格式，确保硬件与应用的格式匹配。

二、核心层：设备注册与 IOCTL 分发

核心层位于 drivers/media/v4l2-core/，是 V4L2 内核空间的 “中枢”，负责设备注册、IOCTL 命令分发、缓冲区管理等基础能力，为驱动提供 “骨架”。

1. 设备注册流程：从硬件到 `/dev/videoX`

V4L2 设备注册需经过 v4l2_device 注册 → v4l2_subdev 注册 → video_device 注册三步：

（1）注册 v4l2_device：v4l2_device_register

函数：int v4l2_device_register(struct device *dev, struct v4l2_device *v4l2_dev);
动作：
初始化 v4l2_dev->dev（关联内核 device，用于电源管理、sysfs）；
将 v4l2_dev 加入全局链表（v4l2_device_list），方便系统枚举；
初始化 subdevs 和 video_devices 链表，为子设备、视频设备注册做准备。

（2）注册 v4l2_subdev：v4l2_device_register_subdev

函数：int v4l2_device_register_subdev(struct v4l2_device *v4l2_dev, struct v4l2_subdev *sd);
动作：
将子设备 sd 加入 v4l2_dev->subdevs 链表；
调用子设备的 ops->init 回调（如传感器初始化寄存器）；
若支持媒体控制器，注册为 “媒体实体（media entity）”。

（3）注册 video_device：video_register_device

函数：int video_register_device(struct video_device *vdev, int type, int nr);
动作：
分配次设备号 nr（对应 /dev/videoX 的 X）；
注册字符设备（V4L2 主设备号为 81，次设备号由 type 和 nr 计算）；
在 /dev/videoX 创建设备节点；
初始化 fops（文件操作集，如 open、ioctl）和 ioctl_ops（IOCTL 回调集合）。

形象的理解这个过程：

1. 核心容器先建起来：v4l2_device

先 v4l2_device_register()，相当于先准备好一个“大框架”或者“核心上下文”。

这个 v4l2_device 负责承载整个驱动下面的 subdevs 和 video_devices。

没有它，后面的 subdev、video_device 都没地方挂。

2. 往容器里挂子设备：v4l2_subdev

再 v4l2_device_register_subdev()，把 sensor / ISP / bridge 这种子模块挂到 v4l2_dev->subdevs 链表。

每个 subdev 代表一个“功能单元”（例如摄像头 sensor，CSI bridge，解码器）。

如果驱动涉及 media controller，subdev 还会变成 media entity，和其他 entity 建图。

3. 注册视频设备节点：video_device

最后 video_register_device()，把最终能暴露给用户空间的 /dev/videoX 节点挂到 v4l2_dev->video_devices。

这个节点本质是一个 字符设备接口，它的 fops 和 ioctl_ops 由驱动提供。

用户空间 ioctl(fd, VIDIOC_XXX) 的时候，最后是通过这个 video_device 走到驱动的回调。

2. IOCTL 命令分发：用户请求的 “路由器”

用户空间的 ioctl（如 VIDIOC_REQBUFS、VIDIOC_S_FMT）是与 V4L2 交互的核心，核心层的 v4l2_ioctl.c 负责命令分发，流程如下：

用户发起 ioctl：通过 ioctl(fd, cmd, arg)，其中 fd 是 /dev/videoX 的文件描述符，cmd 是 V4L2 命令（如 VIDIOC_QUERYCAP）。

核心层接收请求：video_device 的 fops->unlocked_ioctl（实际为 v4l2_ioctl）被调用，进入核心层。

命令解析与分发：v4l2_ioctl 通过 switch-case 匹配 cmd：

若为通用命令（如 VIDIOC_QUERYCAP 查询设备能力），核心层直接处理（填充设备支持的功能）；
若为驱动专属命令（如格式设置、缓冲管理），转发到 video_device->ioctl_ops 中对应的驱动回调。

驱动处理并返回：驱动的回调函数（如 v4l2_pix_format_ops->vidioc_s_fmt）处理硬件逻辑（如设置传感器分辨率），并将结果返回给用户空间。

三、中间层：缓冲、格式、控制的 “标准化接口”

中间功能层基于核心层，提供缓冲区管理、格式协商、控制接口等标准化能力，屏蔽硬件差异，是 “驱动与核心层” 的交互桥梁。

1. 缓冲区管理：数据流的 “管道”

V4L2 支持 MMAP（最常用）、USERPTR、DMABUF 三种缓冲模式，核心层的 v4l2-bufs.c 统一管理。以 MMAP 模式为例：

申请缓冲：用户空间调用 ioctl(VIDIOC_REQBUFS, &req)，核心层分配 req.count 个缓冲区，用 v4l2_buffer 描述，内核分配物理内存。

映射到用户空间：用户空间调用 mmap，核心层将内核缓冲区的物理地址映射到用户虚拟地址，返回映射指针。

入队缓冲：用户空间调用 ioctl(VIDIOC_QBUF, &buf)，将缓冲区放入 “空闲队列”，核心层标记 buf 为 V4L2_BUF_STATE_QUEUED。

硬件填充数据：驱动启动流（VIDIOC_STREAMON）后，硬件（如摄像头）将数据写入队列中的缓冲区，完成后标记 buf 为 V4L2_BUF_FLAG_DONE，并触发中断。

出队缓冲：用户空间调用 ioctl(VIDIOC_DQBUF, &buf)，核心层取出 “已完成” 的缓冲区，返回给用户处理（如显示、编码）。

循环使用：用户处理完缓冲区后，再次 QBUF，重复 “入队→填充→出队” 流程。

2. 格式协商：硬件与应用的 “翻译官”

格式协商通过 v4l2-format.c 实现，确保用户空间请求的格式与硬件能力匹配：

用户设置格式：调用 ioctl(VIDIOC_S_FMT, &fmt)，指定分辨率（如 1280x720）和像素格式（如 YUYV）。

驱动验证与调整：核心层调用驱动的 vidioc_s_fmt 回调，驱动检查硬件是否支持该格式：

若支持，直接应用；
若不支持，调整为硬件最接近的格式（或返回错误）。

返回实际格式：驱动将最终生效的格式填充到 fmt 中，返回给用户空间，确保格式匹配。

3. 控制接口：参数调整的 “旋钮”

V4L2 控制接口（如亮度、对比度）由 v4l2-ctrls.c 实现，核心是 struct v4l2_ctrl：

驱动注册控制项：驱动初始化时，通过 v4l2_ctrl_new_std 注册控制项（如亮度范围 0-255，默认 128）。

用户获取 / 设置参数：

获取：ioctl(VIDIOC_G_CTRL, &ctrl)，核心层调用驱动的 vidioc_g_ctrl 回调，读取硬件寄存器值；
设置：ioctl(VIDIOC_S_CTRL, &ctrl)，核心层调用驱动的 vidioc_s_ctrl 回调，将新值写入硬件寄存器。

自动控制与缓存：核心层支持控制项缓存（避免频繁读写硬件），以及自动控制（如自动曝光，由硬件算法处理）。

四、硬件驱动层：硬件的 “直接操作者”

硬件驱动层位于 drivers/media/ 下的子目录（如 video/、i2c/、platform/），直接操作硬件寄存器，实现具体功能（如传感器初始化、编码启动），需实现核心层定义的回调接口。

1. 典型驱动：USB 摄像头（`uvcvideo`）

uvcvideo（位于 drivers/media/usb/uvc/）是最常见的 USB 摄像头驱动，体现 V4L2 驱动的典型模式：

（1）设备探测与初始化：`uvc_probe`

USB 摄像头插入时，uvc_probe 被调用：
- 解析 USB 设备描述符，确认是 UVC 设备；
- 创建 v4l2_device 和 video_device；
- 注册 v4l2_subdev（处理 UVC 控制单元、处理单元）；
- 初始化 video_device 的 ioctl_ops（实现格式设置、缓冲管理等回调）。

（2）格式设置回调：`uvc_vidioc_s_fmt_vid_cap`

用户空间设置捕获格式时，该回调被调用：
- 验证分辨率、像素格式是否符合 UVC 设备能力；
- 向 USB 设备发送 UVC 命令，配置传感器输出格式；
- 填充 v4l2_format 并返回。

（3）数据流传输：`uvc_video_start_streaming`/`uvc_video_decode`

启动流（VIDIOC_STREAMON）时，uvc_video_start_streaming 被调用：
- 向 USB 设备发送 “开始流” 命令，触发摄像头输出数据；
- 初始化 USB urb（异步数据传输结构）；
USB 数据到达后，uvc_video_decode 处理数据：
- 解析 UVC 数据包，提取视频帧；
- 将帧数据填充到 v4l2_buffer 的缓冲区中；
- 标记缓冲区为 DONE，触发 poll 通知用户空间。

2. 子设备驱动：I2C 图像传感器（`ov5640`）

图像传感器（如 OV5640）通过 I2C 控制，位于 drivers/media/i2c/，作为 v4l2_subdev 存在：

（1）I2C 设备探测：`ov5640_probe`

I2C 总线枚举到 OV5640 时，ov5640_probe 被调用：
- 创建 v4l2_subdev，初始化 ops（子设备操作集，如 init、set_fmt）；
- 通过 v4l2_device_register_subdev 注册到主 v4l2_device（如 SoC 的 CSI 控制器）。
