一体化伺服电机在管道焊缝检测爬行机器人中的应用案例
在石油化工、能源等行业的管道维护中，焊缝检测是保障管道安全运行的关键环节。管道焊缝检测爬行机器人，针对传统人工检测效率低、风险高等问题，采用PMMP40一体化伺服电机，通过紧凑化设计与高精度运动控制，实现了复杂管道环境下的自动化检测。
1.设备简介
管道焊缝检测爬行机器人是一种可在管道内部自主移动的检测设备，核心功能需求包括：
紧凑性：需适应DN200~DN500管径的狭窄空间
耐高温性：长期运行于60℃以上高温环境
运动稳定性：以0.1~0.5m/s速度匀速爬行，确保检测传感器数据采集连续性
负载能力：需携带3~5kg的视觉或超声波检测模块
2.应用方案与产品

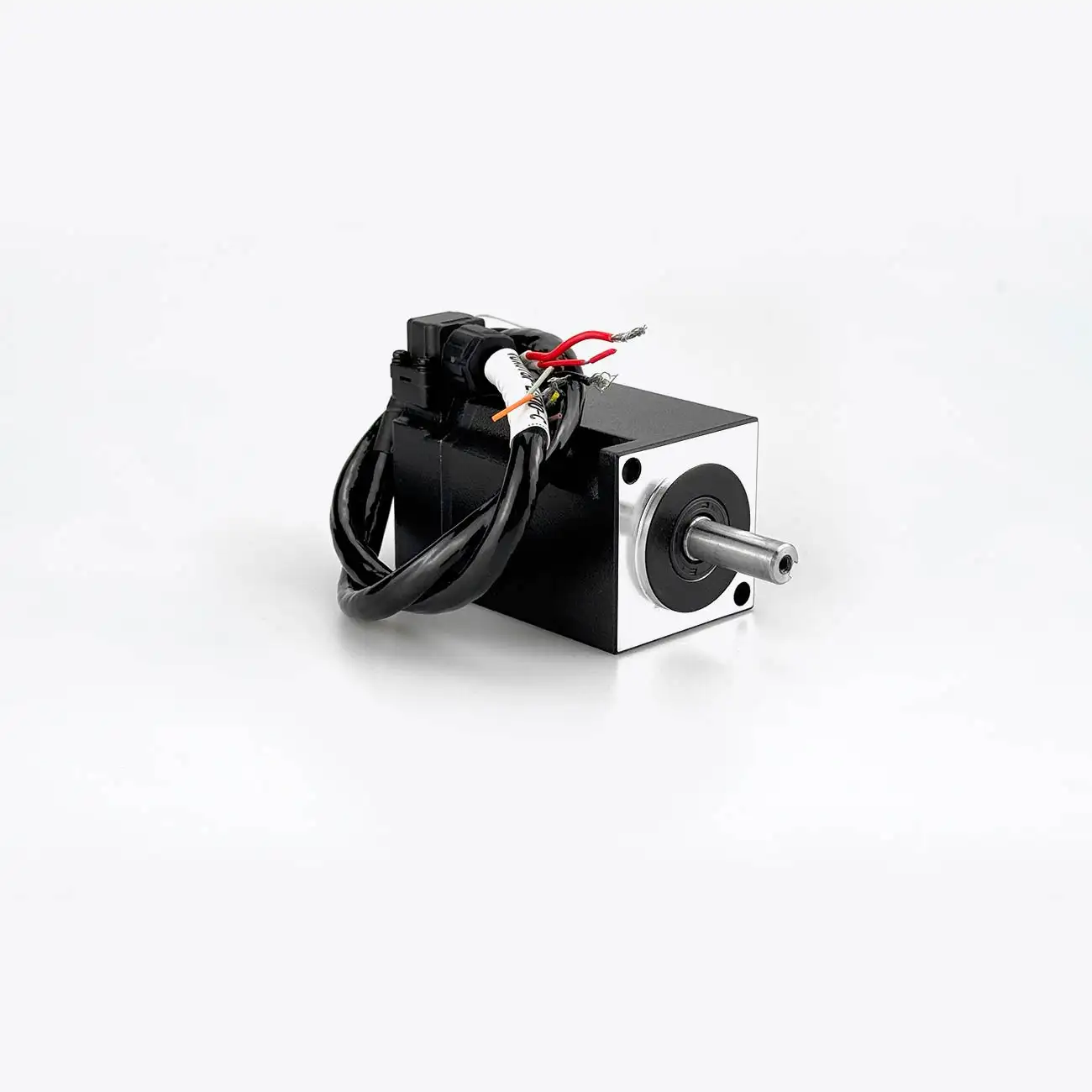

伺服电机型号：PMMP4010B-CANopen-L-0HE（100W短款伺服电机，集成CANopen总线控制）
传动系统：搭配50:1减速机，输出扭矩提升至4.8N·m
控制模式：轮廓速度运行模式，支持速度实时调整与轨迹平滑过渡
空间优化：采用短款电机+法兰直连减速机设计，轴向长度减少40%
热管理设计：电机外壳增加散热鳍片，内部温度传感器实时监控
同步控制：4台电机通过CANopen总线协同，确保机器人姿态稳定
3.问题与解决
1.电机过温报警：长时间运行后电机温度超80℃触发保护
解决：更换短款大扭矩电机，降低额定电流20%
2.安装空间不足：原电机+减速机组合超出机器人设计空间
解决：采用一体化伺服电机，省去外部驱动器
3.低速抖动：0.1m/s时出现周期性振动
解决：优化速度环PID参数，增加机械阻尼结构
技术细节优化：
启用电机自动降频功能，温度达到60℃时主动降低输出功率
在减速机输出端加装消隙齿轮，消除传动反向间隙
4.应用效果
可靠性提升：连续运行12小时无过温报警，电机寿命延长3倍
检测效率提高：爬行速度稳定在0.3m/s，单日检测管道长度提升至800米
集成度优化：设备总重量减轻15%，适用于更小管径场景
5.总结概要
通过PMMP40一体化伺服电机的应用，解决了管道检测机器人在空间限制与热管理方面的技术难题。该案例验证了短款大扭矩伺服电机在密闭环境中的适应性，为特种机器人驱动系统提供了标准化参考，未来可拓展至核电站管道、海底油气管道等极端环境检测领域。
【一体化电机优势】
高集成度提升设备便携性：一体化步进/伺服电机集成了步进(伺服)电机、驱动器、编码器和控制器等功能模块，大大减少了设备的体积和重量。同时，简化系统布线、减少潜在故障点。
灵活性满足多样化需求：一体化步进/伺服电机支持CANopen/Modbus通信，可以根据需要进行灵活的控制和调整，适应不同的工作需求。
高精度定位提升测量精度：一体化步进电机具有较高的定位精度，能够实现移动设备的高精度定位。
多种控制模式：支持 PP、 VM、 PV、 PT、 HM、 IP、 CSP、 CSV、 CST 标准模式；支持NiMotion位置模式、NiMotion速度模式、NiMotion力矩模式。
高速响应提升设备效率：一体化步进/伺服电机具有快速的响应速度，能够快速调整设备的角度和位置。这意味着机器人可以更快速地获取环境信息，提高设备的工作效率和响应能力。
完善的报警功能：一体化步进/伺服电机上电自检诊断，能及时发现硬件故障，避免影响系统运行搭载多种安全保护功能， 通过 LED 闪烁警报，直观显示电机当前状态，同时具备过压/欠压、过热、过流、堵转报警等保护功能。
