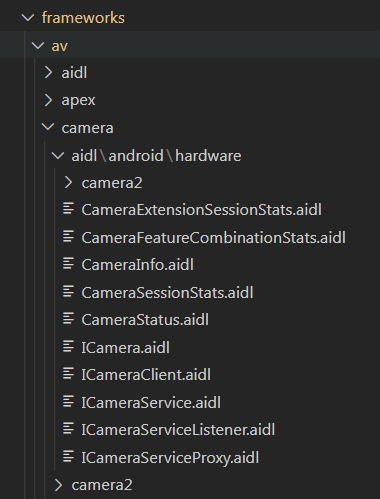

- 2.1 ICameraService.aidl

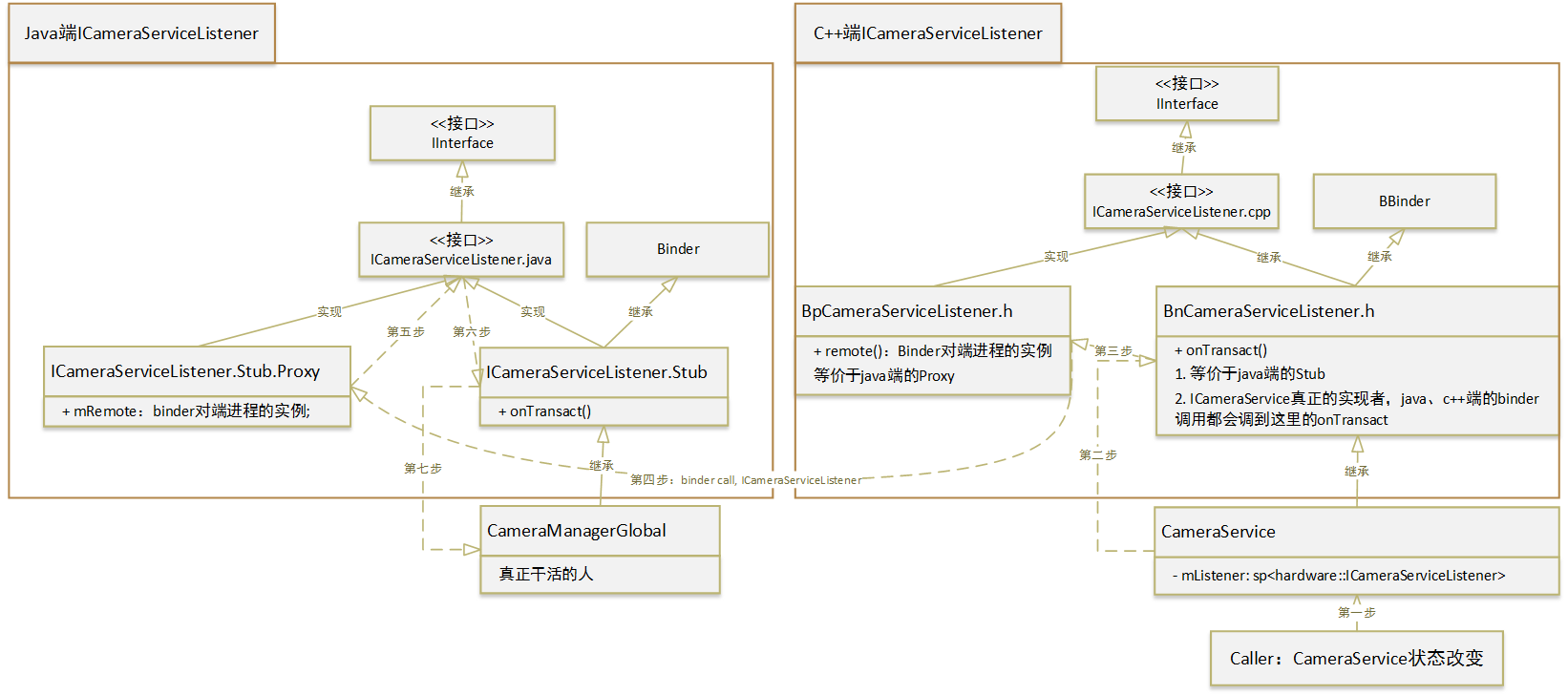

- 2.2 ICameraServiceListener.aidl

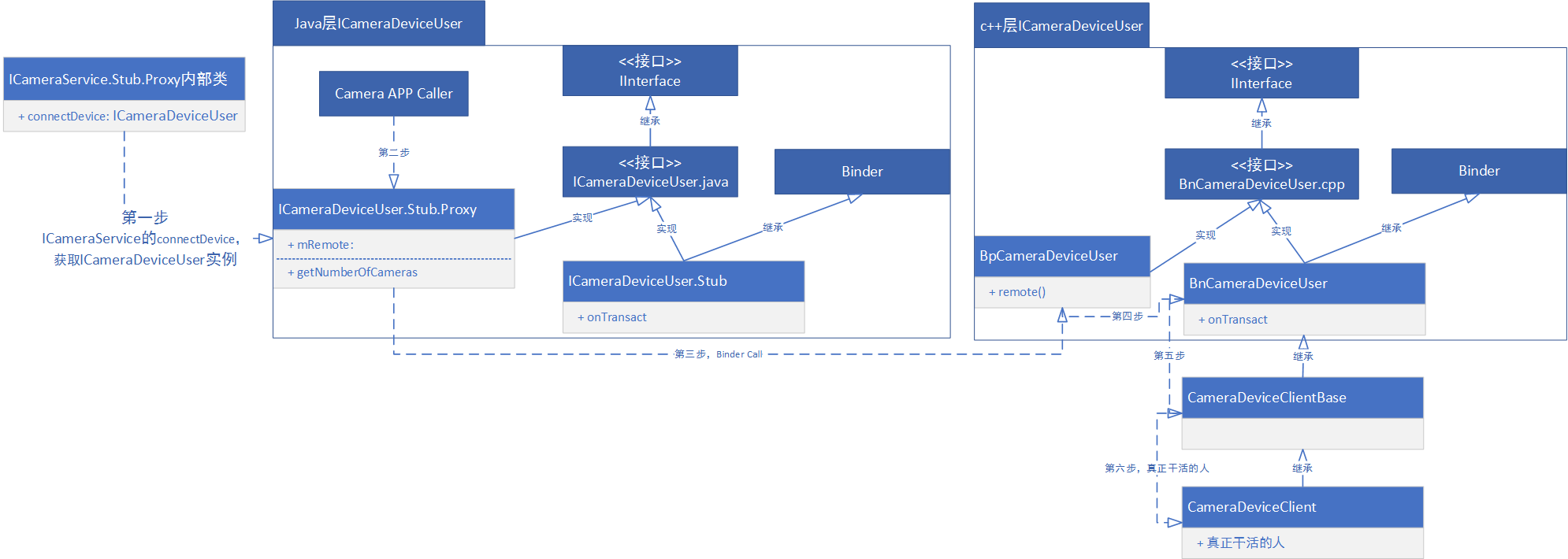

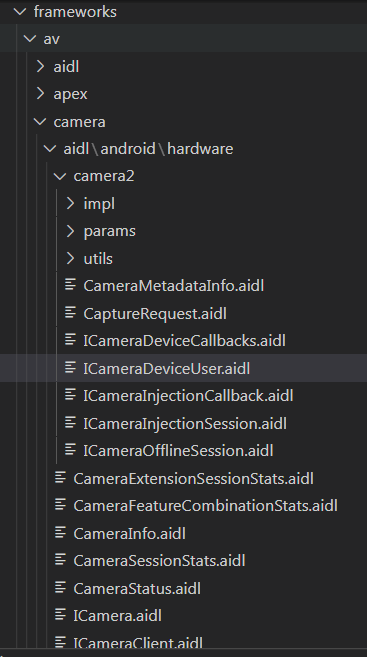

- 2.3 ICameraDeviceUser.aidl
- 2.4 ICameraDeviceCallbacks.aidl详解
- 2.5 Parcel对象相关的AIDL

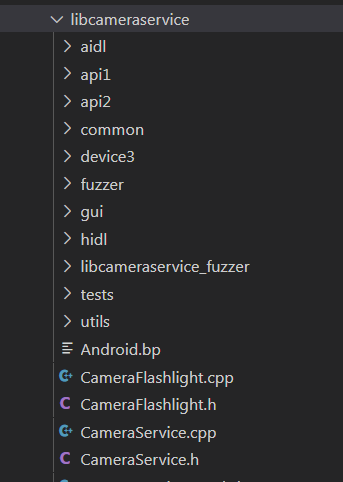

- 3. libcameraservice

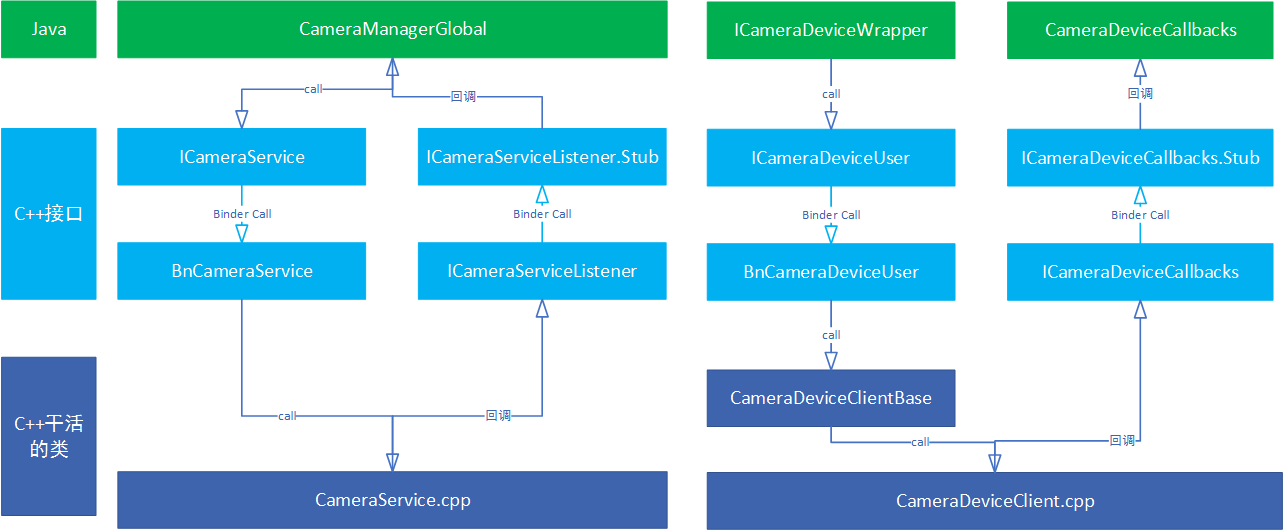

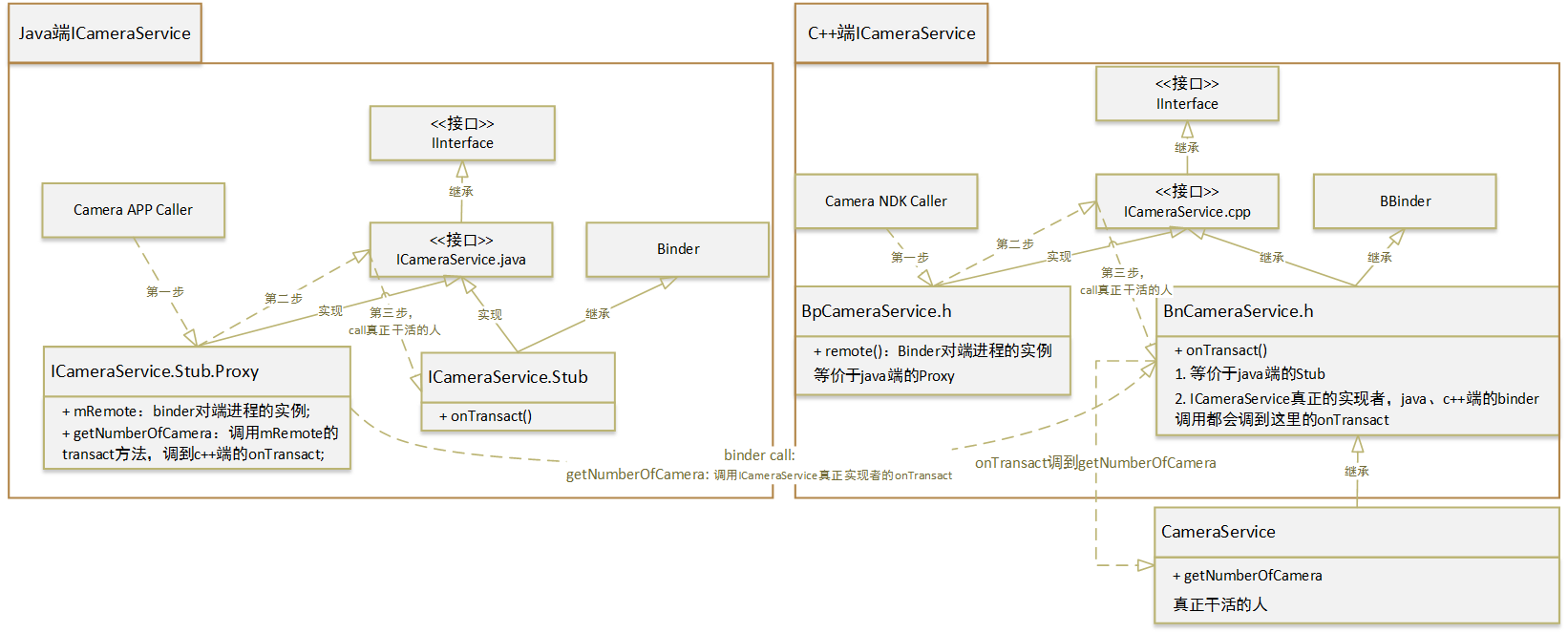

- 3.1 C++层CameraService总体架构

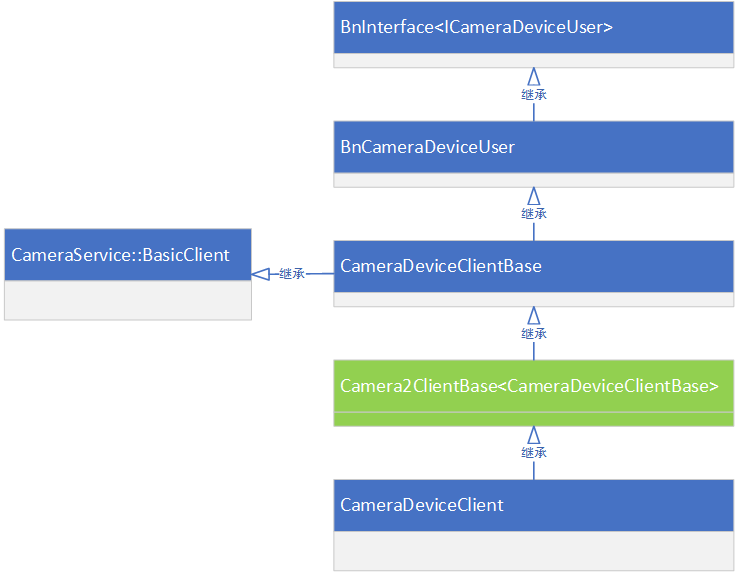

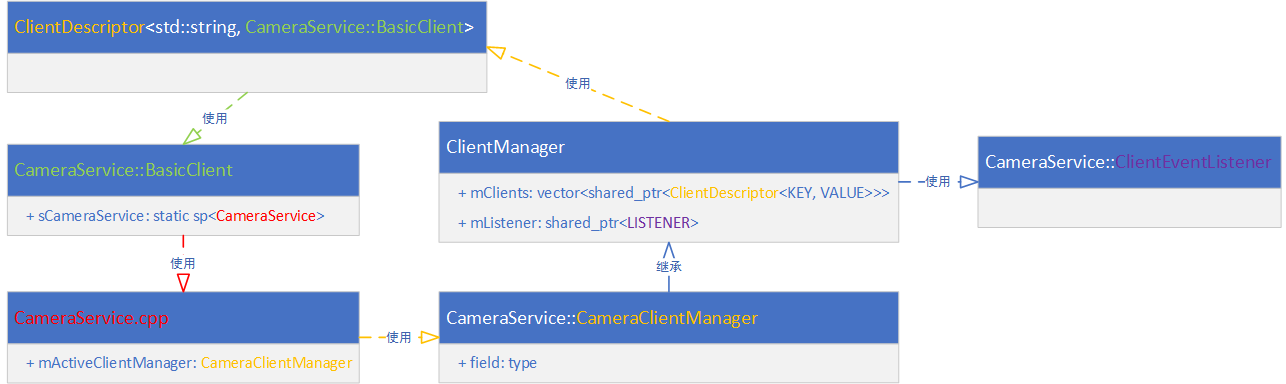

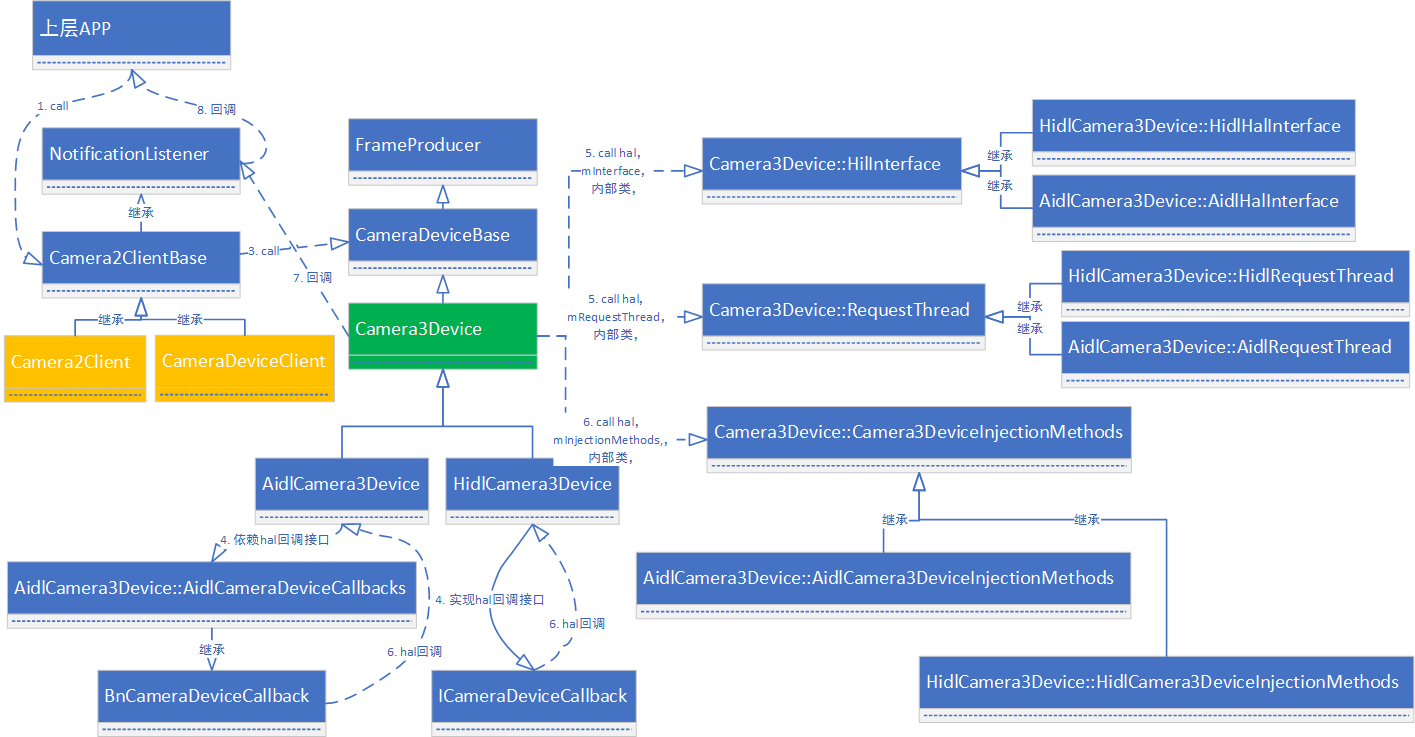

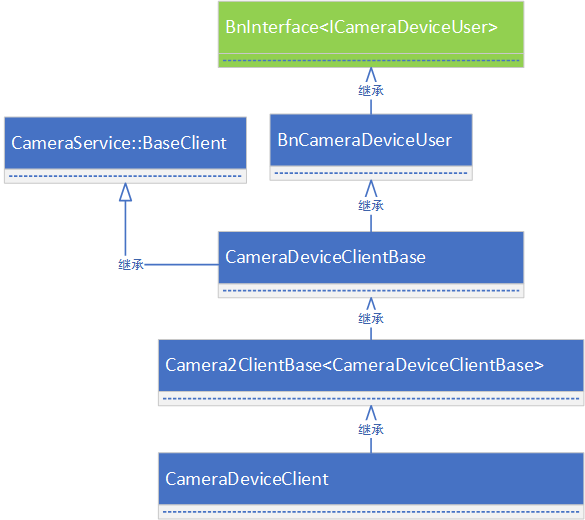

- 3.2 C++层CameraService和Client架构

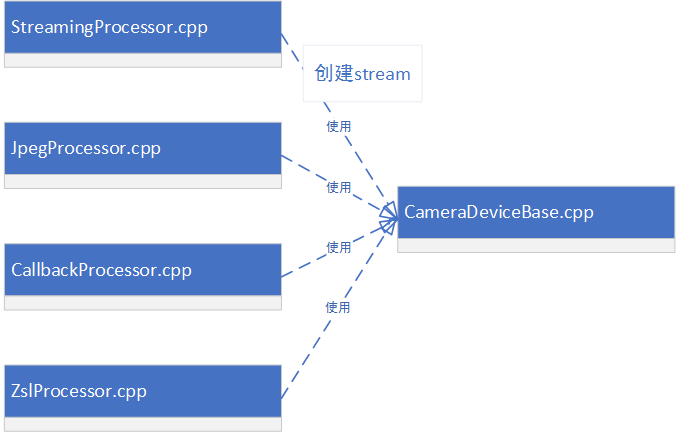

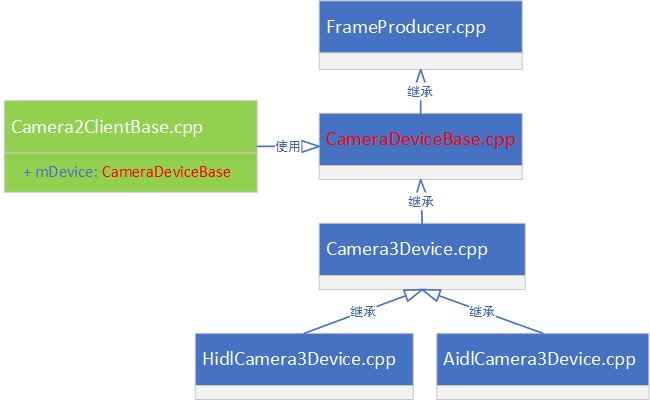

- 3.3 C++层CameraService的Device架构介绍
- 3.4 C++层CameraService的API1和API2调用HAL3流程
- 4. C++层CameraService的Camera2流程

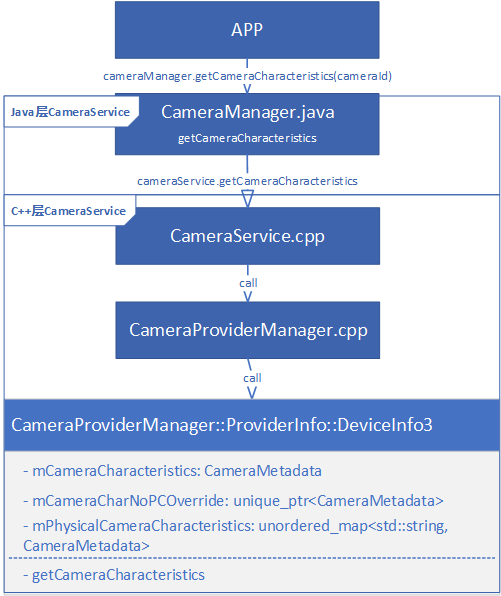

- 1. C++层Camera2获取CameraCharacteristic

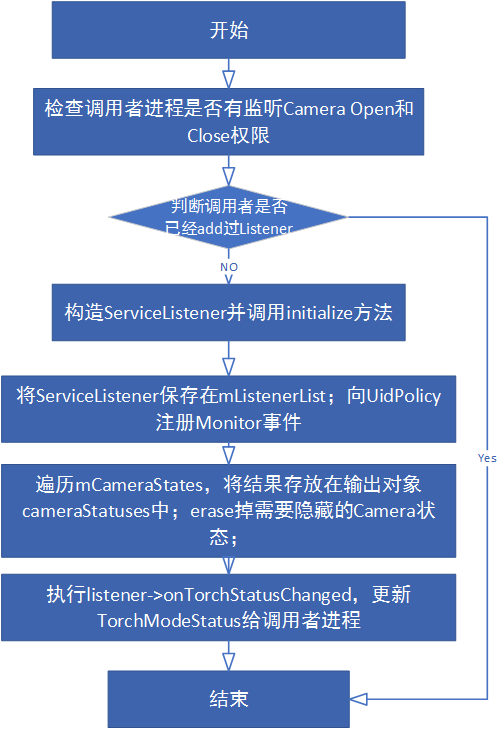

- 2. C++层Camera2获取addListener
- 3. C++层Camera2 OpenCamera

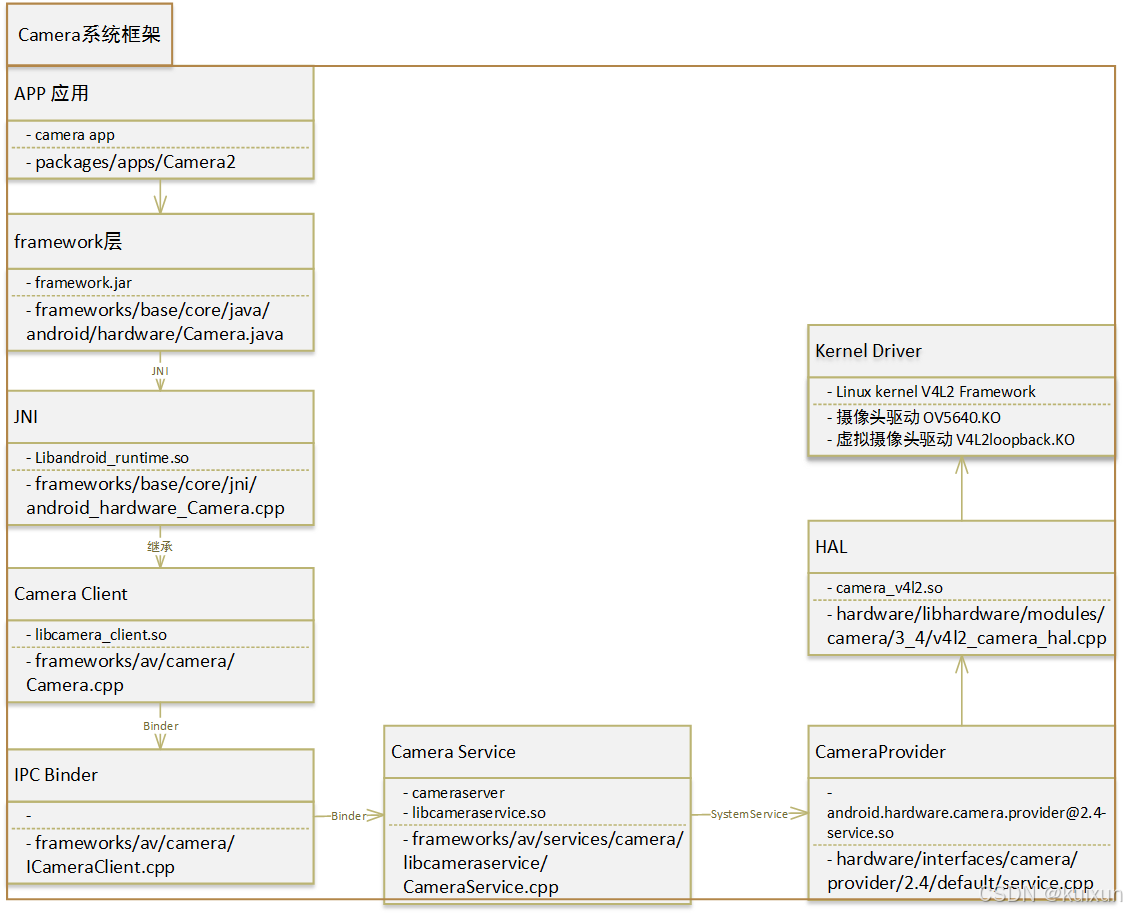

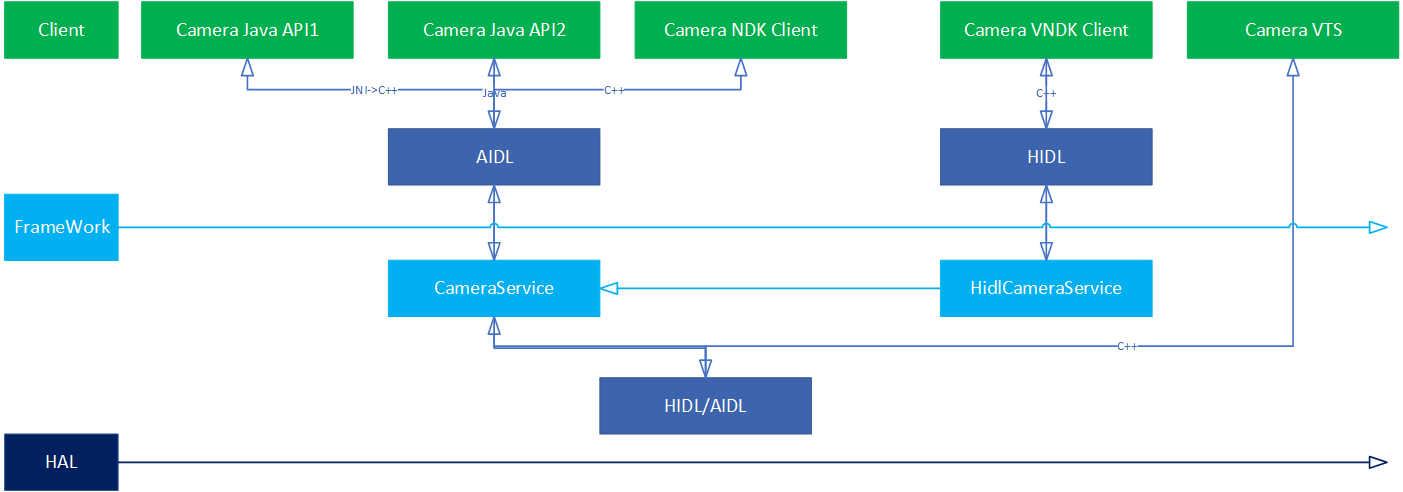

camera 结构图
1. 启动CameraServer

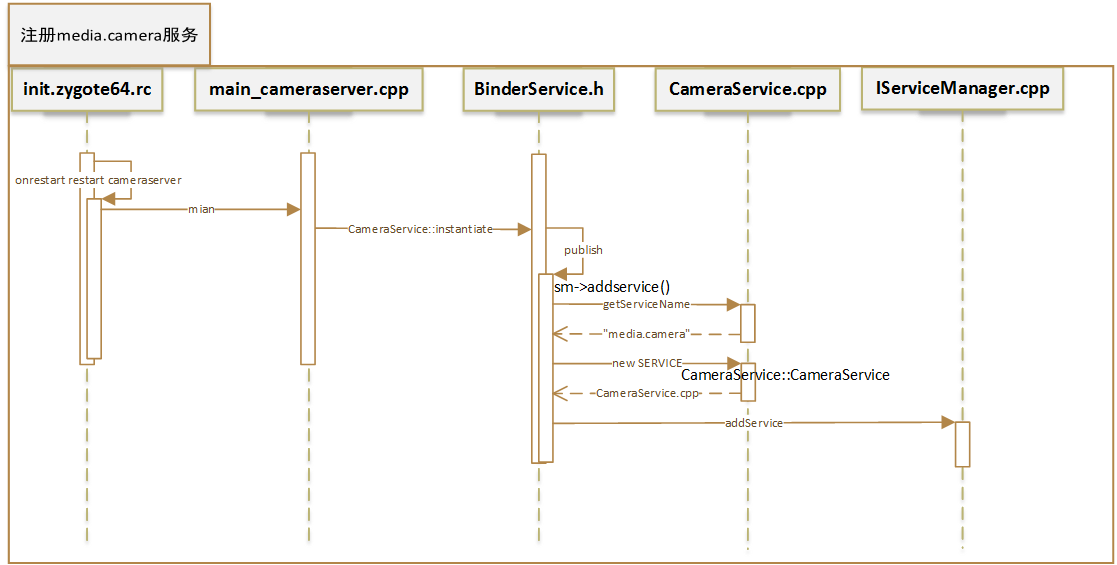

1.1 注册media.camera服务
将media.camera注册到ServiceManager。
1.2 构造CameraService
- AttributionAndPermissionUtilsEncapsulator：
- mCameraServiceProxyWrapper：
- mEventLog：打开或者关闭camera的event log；
- mNumberOfCameras：camera的数量；
- mNumberOfCamerasWithoutSystemCamera：剔除systemCamera以后得数量；
- mSoundRef：控制mAudioRestriction；
- mInitialized：是否已经做了mInitialized；
构造完之后会执行onFirstRef。
1.3 CameraService::onFirstRef
- notifier.noteResetCamera、notifier.noteResetFlashlight：统计camera、Flashlight的使用时长，重置统计使用时长的Timer；
- enumerateProviders：跟hal进程交互；

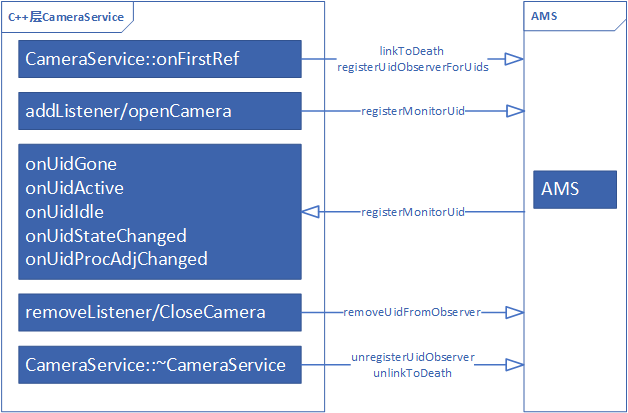

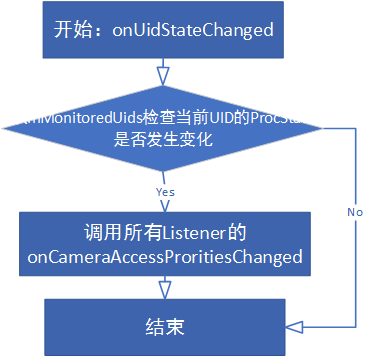

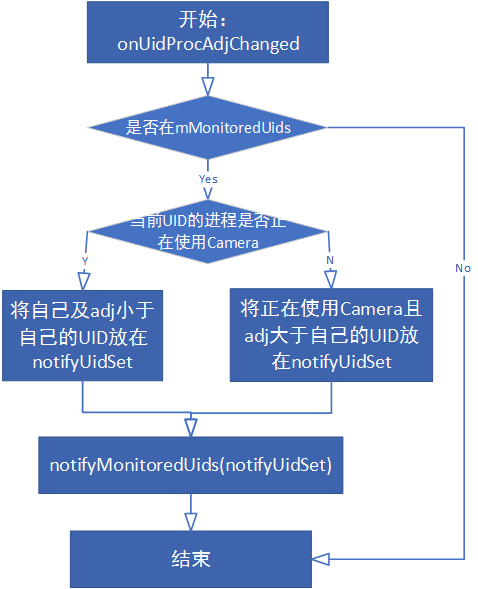

- mUidPolicy->registerSelf：registerSelf–>registerUidObserverForUids，UidPolicy向ActivityManger调用registerUidObserverForUids，监听使用camera的UID变化，如果UID不是active，不允许使用camera，为了保护用户隐私；

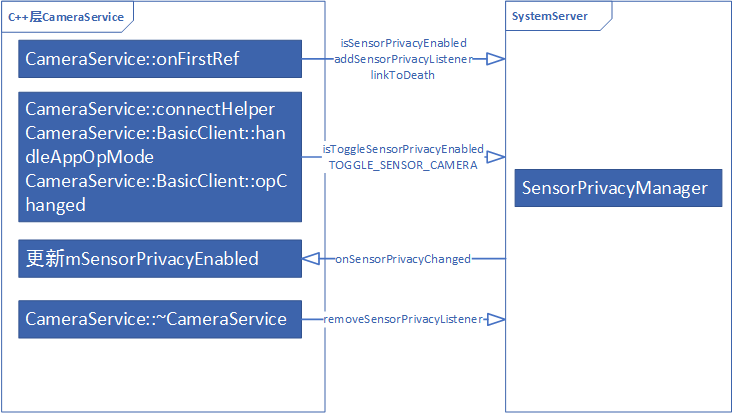

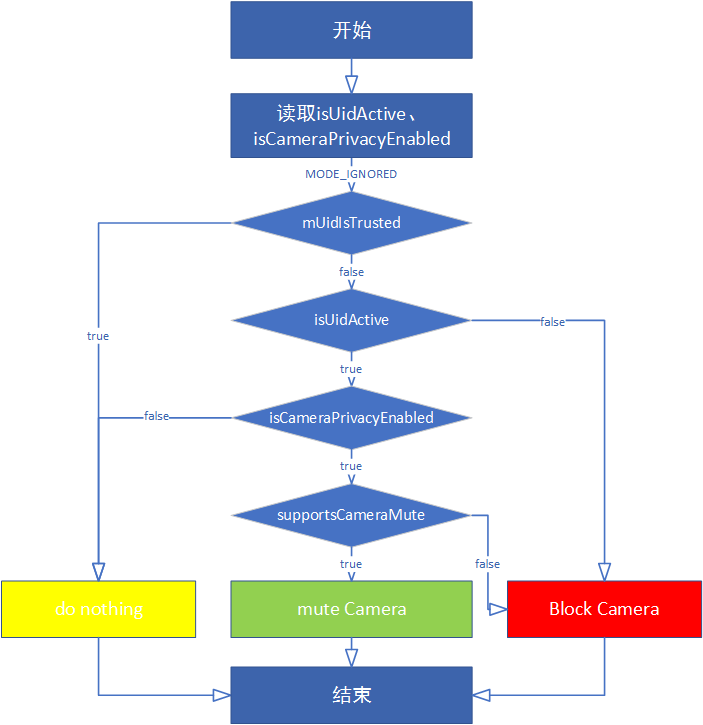

- mSensorPrivacyPolicy->registerSelf：判断SensorPrivacy是否启用了隐私，如果启用就阻止所有进程使用camera；

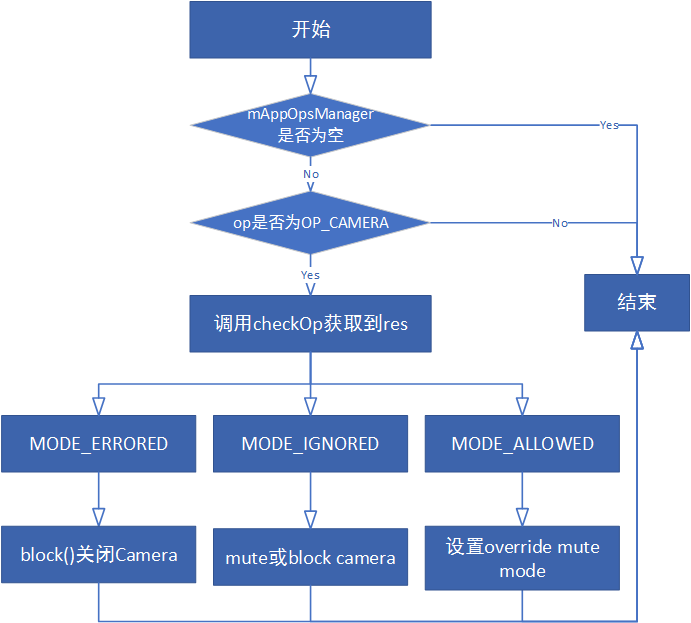

- mAppOps.setCameraAudioRestriction`：设置声音；
- hcs->registerAsService：注册C++层的HidlCameraService，让vndk可以获取到CameraServer，向hal提供访问CameraServer的接口；
- mCameraServiceProxyWrapper->pingCameraServiceProxy：CameraServiceProxy会通知CameraService是否有user switch和device state(更新sensor orientation)；

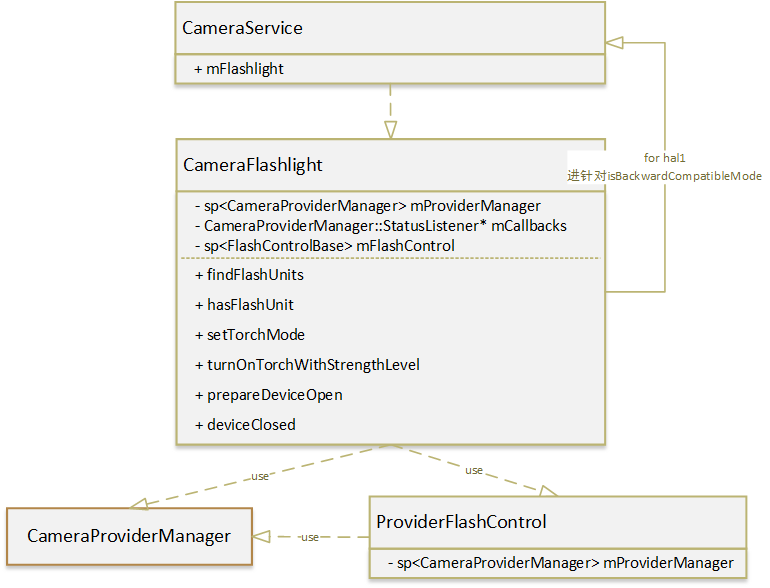

- CameraServiceProxyWrapper是system_server进程中的一个服务，协助处理多用户、usb camera、折叠屏等场景；
1.4 CameraService::enumerateProviders：前置准备知识
看enumerateProviders前，先了解前置准备知识：
- 1.4.1-p1 CameraHALProvider接口
- 1.4.1-p2 CameraService与CameraProviderManager的关系
1.4.1 准备知识：CameraHALProvider接口
CameraHALProvider接口分成HIDL和AIDL两种。

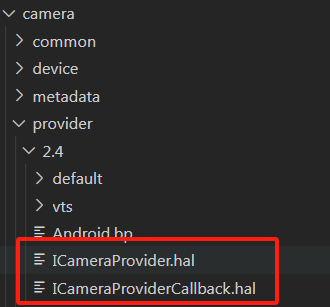

代码路径：/hardware/interfaces/camera/
AIDL代码：
HIDL代码：

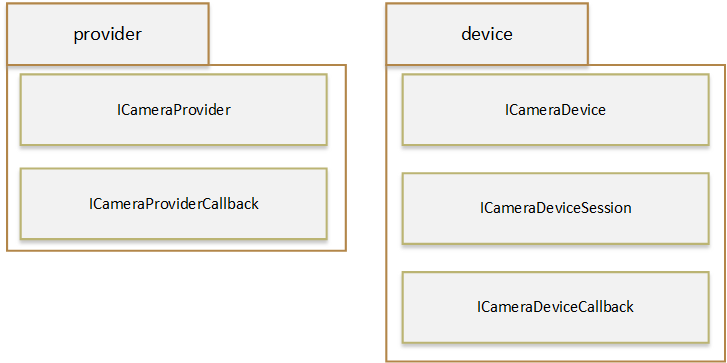

主要接口：
作用：
- ICameraProvider：由CameraHALProvider实现，帮助cameraserver调到CameraHALProvider；管理多个ICameraDevice；
- ICameraProviderCallback：由CameraServer实现，帮助CameraHALProvider调到cameraserver；
- ICameraDevice：代表并管理某一个CameraDevice（Physical Camera、Logical Camera）；
- ICameraDeviceSession：打开camera后，hal device操作device；
- ICameraDeviceCallback：帮助device回调到hal device；
创建时机：
初始化时，创建ICameraProvider、ICameraDevice；
open camera/close camera时，创建ICameraDeviceSession；

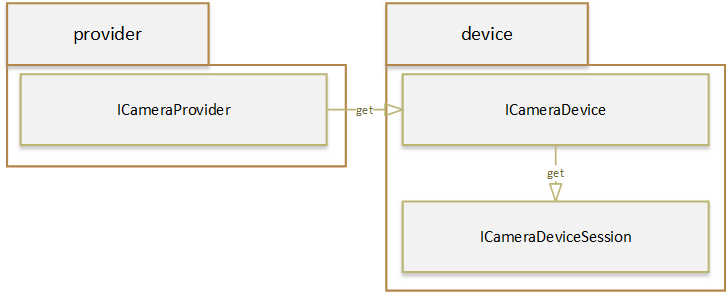

关系：通过ICameraProvider获取ICameraDevice，通过ICameraDevice获取ICameraDeviceSession；

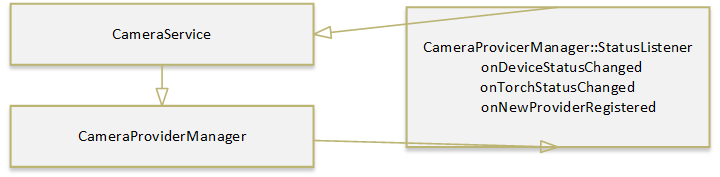

1.4.1-p2 准备知识：CameraService与CameraProviderManager的关系
-

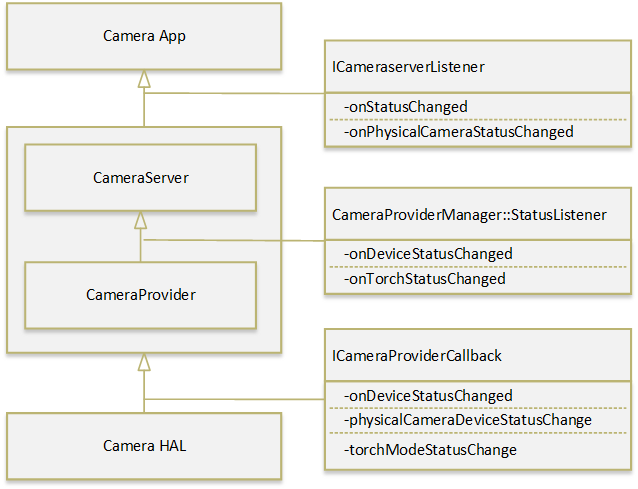

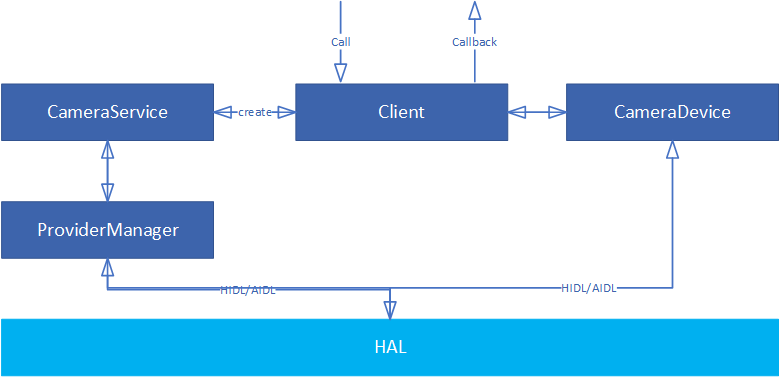

CameraService通过CameraProviderManager管理Camera HAL Provider；
-
Camera HAL Provider通过CameraProvicerManager::StatusListener回调到CameraService；
1.4.1-p3 准备知识：ProviderInfo

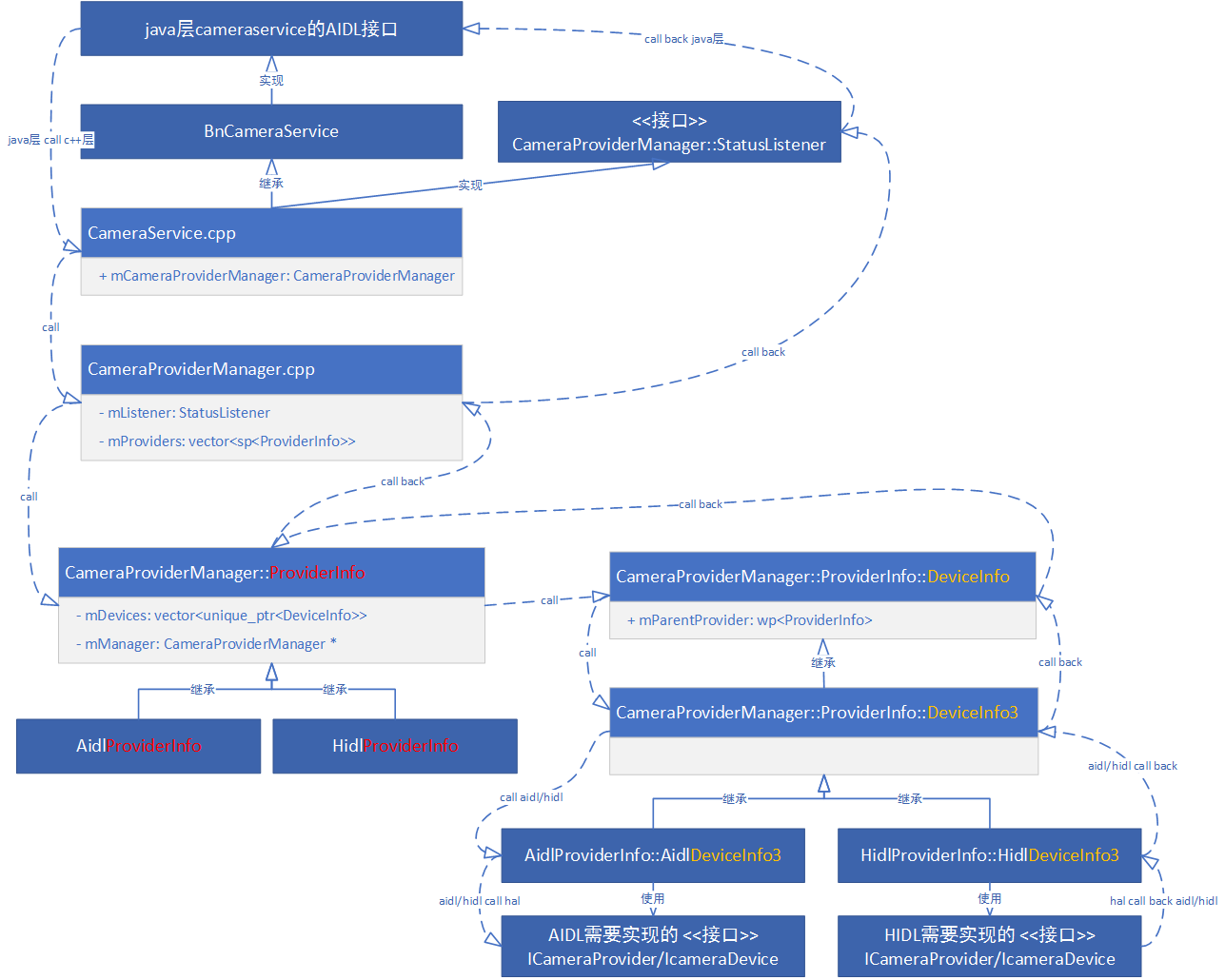

CameraProviderManager::ProviderInfo -

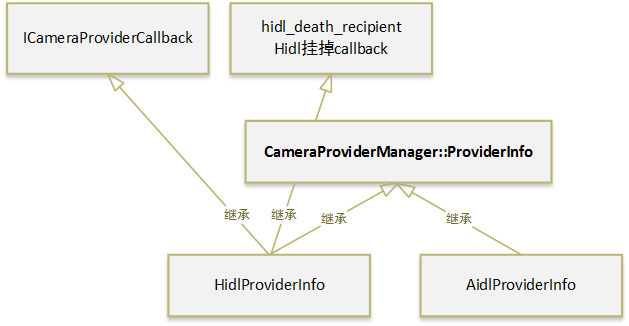

CameraProviderManager抽象出ProviderInfo来屏蔽HIDL和AIDL Provider的差异，将差异部分交给HidlProviderInfo和AidlProviderInfo去处理。
前置准备知识已经看完了，开始看enumerateProviders
1.4 CameraService::enumerateProviders：Provider和Device初始化
-
什么时候调用enumerateProviders
- CameraServer进程启动时调用CameraService::onFirstRef；
- CameraServer进程启动后，有新的Provider注册到ServiceManager时调用CameraService::onNewProviderRegistered；
-
enumerateProviders
- 创建CameraProviderManager，并调用initialize完成初始化；
- 初始化VendorTags；
- 初始化Flashlight，完成枚举动作；
- 获取所有deviceId，把deviceId设置成PRESENT，即设置成可用状态；
- 针对

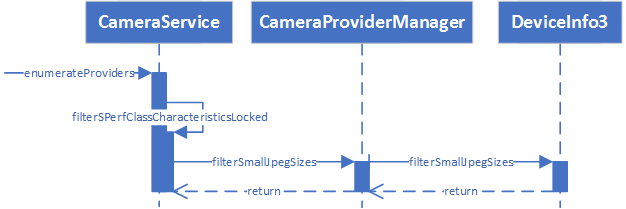

主前/后摄，为SPerfClass过滤CameraCharacteristics；- SPerfClass是为不同安卓手机定义的Performmance的级别，为了满足CDD要求过滤CameraCharacteristics；
-

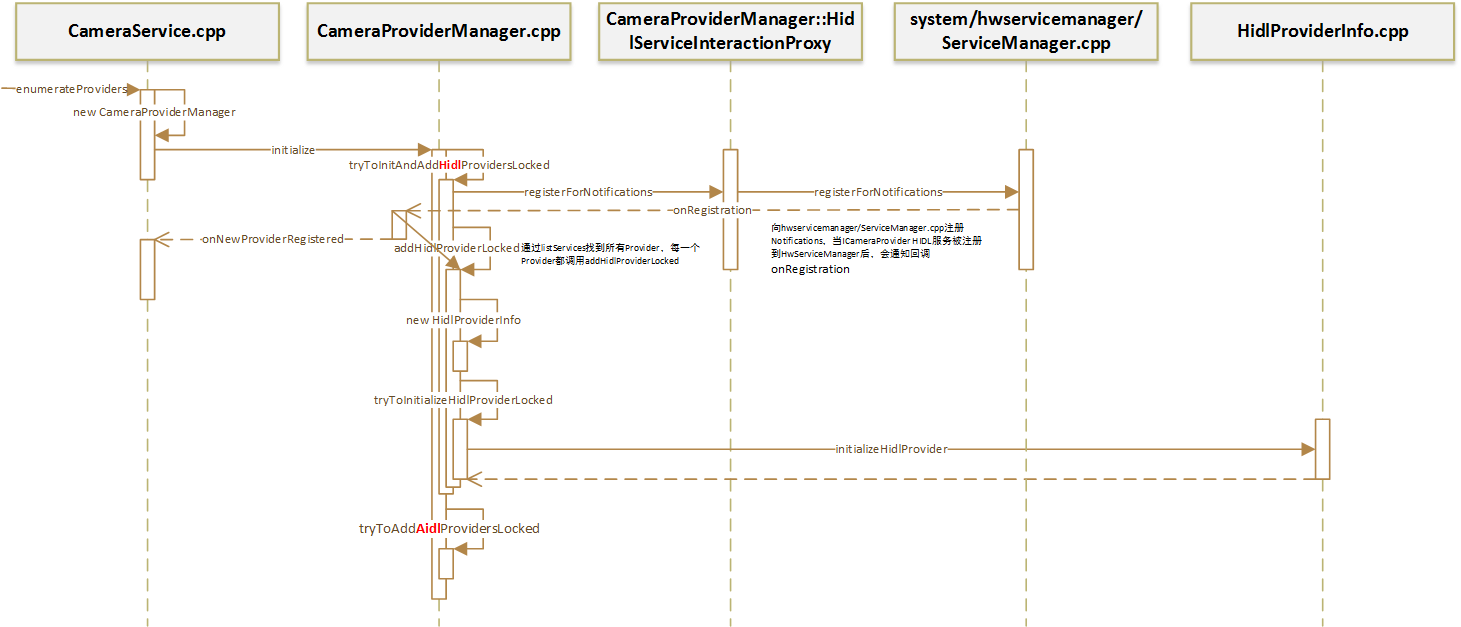

CameraHALProvider初始化流程
Add Hidl Provider重要流程：- 在registerForNotifications方法中，向hwservicemanager/ServiceManager.cpp注册ICameraProvider的HidlService的Notification，如果HidlService注册到hwservicemanager；
- registerForNotifications的回调方法是onRegistration，如果收到onRegistration回调通知，会调到CameraServer::onNewProviderRegistered，告诉CameraServer注册成功，也会做addHidlProviderLocked操作；
- 用listServices方法查找hwservicemanager中有多少是ICameraProvider的HidlService，然后做addHidlProviderLocked操作，创建HidlProviderInfo；
- 在registerForNotifications方法中，向hwservicemanager/ServiceManager.cpp注册ICameraProvider的HidlService的Notification，如果HidlService注册到hwservicemanager；
- registerForNotifications方法的作用：
- CameraServer监听Provider，防止hal进程比CameraServer启动慢；
- 防止hal进程发生crash重启，hal进程会重启并重新注册到HwServiceManager，CameraServer会收到hal进程重新注册回调；
1.4.1 initializeHidlProvider：HIDL Provider初始化
HidlProviderInfo::initializeHidlProvider
- castFrom：判断ICameraProvider的mMinorVersion；
- setCallback：Cameraserver接收hal的ICameraProviderCallback的回调；
- linkToDeath：这是监听HidlService挂掉，上面的onRegistration是监听注册成功，在HidlProviderInfo::serviceDied方法处理HidlService挂掉后的异常，从mProviders 中删掉Provider；
- notifyDeviceStateChange：通知HAL进程，当前摄像头的状态（NORMAL/BACK_COVERED被盖住/FRONT_COVERED前置被盖住/FOLDED折叠状态，可以一次性通知多个状态），只有在Provider 2.5及之后的版本才有；
- setUpVendorTags：调用ICameraProvider的getVendorTags方法拿到VendorTagSection，然后创建VendorTagDescriptor，通过VendorTagDescriptor就能知道有哪些Vendor Tag了；
- interface->getCameraIdList：获取当前Provider有多少Camera Device，解析出Camera ID存放在mProviderPublicCameraIds（interface = ICameraProvider）；
- getConcurrentCameraIdsInternalLocked：如果Provider >= 2.6，获取哪些Camera可以同时做ConfigureStream，存放在mConcurrentCameraIdCombinations；
- interface->isSetTorchModeSupported：判断是否支持手电筒，结果存放在mSetTorchModeSupported；
- initializeProviderInfoCommon：完成Device的初始化；
1 initializeProviderInfoCommon
CameraProviderManager::ProviderInfo::initializeProviderInfoCommon
主要完成2件事情：
- 调用addDevice将CameraDevice保持在mDevices中；

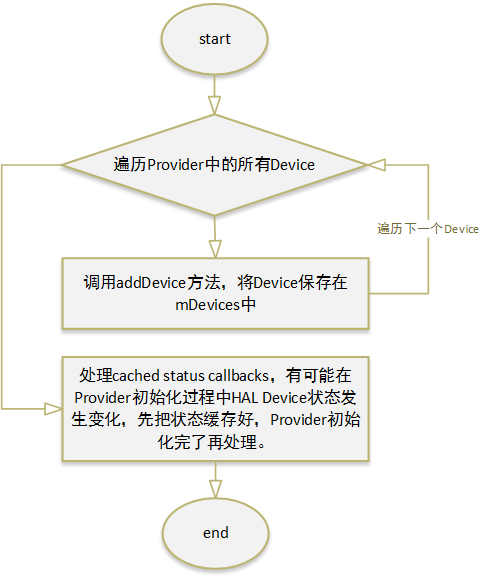

- 处理cachedStatus回调，就是初始化Provider过程中，Device状态发生变化，先把状态缓存起来，初始化Provider结束后再做状态变化操作；
1.4.2 addDevice：HIDL Device初始化
CameraProviderManager::ProviderInfo::addDevice
- 检查CameraDevice的版本是否正确：
- 根据device的name解析出的Camera ID、MajorVersion、IPCTransport都必须唯一；
- IPCTransport::HIDL的对应的Device MajorVersion必须为3，IPCTransport::AIDL的对应的Device MajorVersion必须为1；
- initializeDeviceInfo：初始化Camera Device Info，由AIDLProviderInfo/HIDLProviderInfo实现；（重点）
- notifyDeviceStateChange：根据手机状态去更新ANDROID_SENSOR_ORIENTATION，这里的DeviceState不是手机摄像头状态，是指手机状态；
- isAPI1Compatible：判断是否支持API1，根据 ANDROID_SENSOR_INFO_COLOR_FILTER_ARRANGEMENT、ANDROID_REQUEST_AVAILABLE_CAPABILITIES判断；
- 如果ANDROID_SENSOR_INFO_COLOR_FILTER_ARRANGEMENT是NIR（Near Infrared Filter，近红外sensor，捕获波长大约在750纳米和1400纳米之间的光线），则这种sensor不支持API1
1.4.2.1 initializeDeviceInfo
HidlProviderInfo::initializeDeviceInfo
- 获取到ICameraDevice的实例：调用ICameraProvider的getCameraDeviceInterface_V3_x获取到ICameraDevice的实例，不会每次都调用Provider接口，HidlDeviceInfo3会缓存ICameraDevice实例；
- cameraInterface->getResourceCost：调用ICameraDevice的getResourceCost获取到ResourceCost，ResourceCost是指统计打开camera消耗的资源得分，超过100就禁止打开；
- new HidlDeviceInfo3：处理静态信息，比如获取SystemCameraKind和修复/更新mCameraCharacteristics（重点）

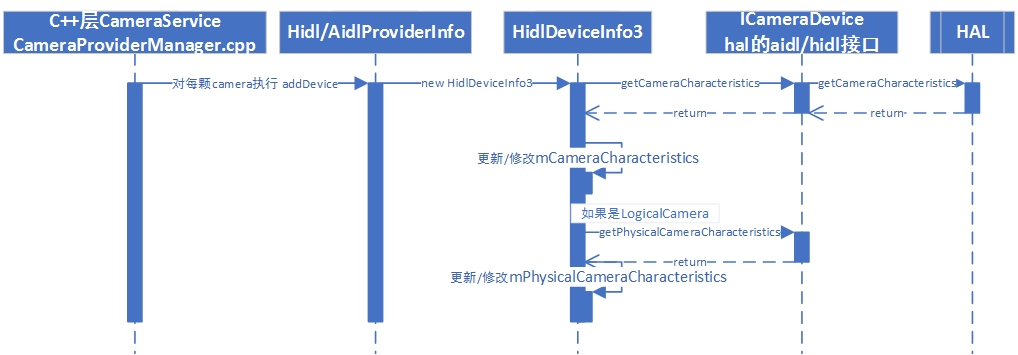

1.4.2.2 new HidlDeviceInfo3
- 获取CameraCharacteristics：调用getCameraCharacteristics获取metadata放入mCameraCharacteristics（Characteristics:静态信息）
- 获取DeviceStateOrientationMap：获取 ANDROID_INFO_DEVICE_STATE_ORIENTATIONS的值，保存在mDeviceStateOrientationMap
- 获取到mSystemCameraKind：调用getSystemCameraKind获取到mSystemCameraKind
- 如果Capability是ANDROID_REQUEST_AVAILABLE_CAPABILITIES_SECURE_IMAGE_DATA，则返回SystemCameraKind::HIDDEN_SECURE_CAMERA
- 如果Capability有ANDROID_REQUEST_AVAILABLE_CAPABILITIES_SYSTEM_CAMERA，则返回SystemCameraKind::SYSTEM_ONLY_CAMERA
- 其他情况返回SystemCameraKind::PUBLIC
- 修复/更新mCameraCharacteristics：fixupMonochromeTags、addDynamicDepthTags、deriveHeicTags、addRotateCropTags、addPreCorrectionActiveArraySize、overrideZoomRatioTags、fixupTorchStrengthTags、queryPhysicalCameraIds（重点）
- 修复/更新未Public出去的PhysicalCameraCharacteristics： overrideZoomRatioTags（重点）
1.4.2.3 修复/更新 mCameraCharacteristics
- CameraProviderManager::ProviderInfo::DeviceInfo3::fixupMonochromeTags（黑白camera）
- 如果Camera Device < 3.5 并且包含Monochrome（HAL 3.3新增）
- 更新ANDROID_SENSOR_INFO_COLOR_FILTER_ARRANGEMENT为ANDROID_SENSOR_INFO_COLOR_FILTER_ARRANGEMENT_MONO
- 删除不需要的metadata(Static Keys,Request Keys,Result Keys)
- ANDROID_SENSOR_BLACK_LEVEL_PATTERN的4个通道设为同一个值。
- CameraProviderManager::ProviderInfo::DeviceInfo3::addDynamicDepthTags（景深信息）
- 是指包含Depth信息的JPEG，在Camera Framework完成Jpeg和Depth Buffer的合成，在这里填相关静态Metadata，HAL不会填，筛选规则是：Jpeg和Depth Size相同（或宽高相近）的Streams
- ANDROID_DEPTH_AVAILABLE_DYNAMIC_DEPTH_STREAM_CONFIGURATIONS
- ANDROID_DEPTH_AVAILABLE_DYNAMIC_DEPTH_STALL_DURATIONS
- ANDROID_DEPTH_AVAILABLE_DYNAMIC_DEPTH_MIN_FRAME_DURATIONS
- CameraProviderManager::ProviderInfo::DeviceInfo3::deriveHeicTags
- HEIC是Camera Framework调用Encoder的接口压成HEIC的，因此相关静态Metadata需要补上
- ANDROID_HEIC_AVAILABLE_HEIC_STREAM_CONFIGURATIONS
- ANDROID_HEIC_AVAILABLE_HEIC_MIN_FRAME_DURATIONS
- ANDROID_HEIC_AVAILABLE_HEIC_STALL_DURATIONS
- CameraProviderManager::ProviderInfo::DeviceInfo3::addRotateCropTags
- 如果ANDROID_SCALER_AVAILABLE_ROTATE_AND_CROP_MODES没有填，则至少填一个值：ANDROID_SCALER_ROTATE_AND_CROP_NONE
- ameraProviderManager::ProviderInfo::DeviceInfo3::addPreCorrectionActiveArraySize
- 如果ANDROID_SENSOR_INFO_PRE_CORRECTION_ACTIVE_ARRAY_SIZE没有填，则获取ANDROID_SENSOR_INFO_ACTIVE_ARRAY_SIZE的值填进去
- ZoomRatioMapper::overrideZoomRatioTags
- 如果HAL不支持ANDROID_CONTROL_ZOOM_RATIO_RANGE，则通过ANDROID_SCALER_AVAILABLE_MAX_DIGITAL_ZOOM来构造一个ZoomRatioRange更新到ANDROID_CONTROL_ZOOM_RATIO_RANGE。并增加ZoomRatio相关的Static/Request/Result Keys
- CameraProviderManager::ProviderInfo::DeviceInfo3::fixupTorchStrengthTags
- 如果没有填ANDROID_FLASH_INFO_STRENGTH_DEFAULT_LEVEL，则填成1
- 如果没有填ANDROID_FLASH_INFO_STRENGTH_MAXIMUM_LEVEL，则填成1
- CameraProviderManager::ProviderInfo::DeviceInfo3::queryPhysicalCameraIds
- 如果支持LogicalCamera，则从ANDROID_LOGICAL_MULTI_CAMERA_PHYSICAL_IDS获取到PhysicalCameraIds放到mPhysicalIds
- 修复/更新 PhysicalCamera Characteristics
- 如果支持LogicalCamera
- getPhysicalCameraCharacteristics
- overrideZoomRatioTags

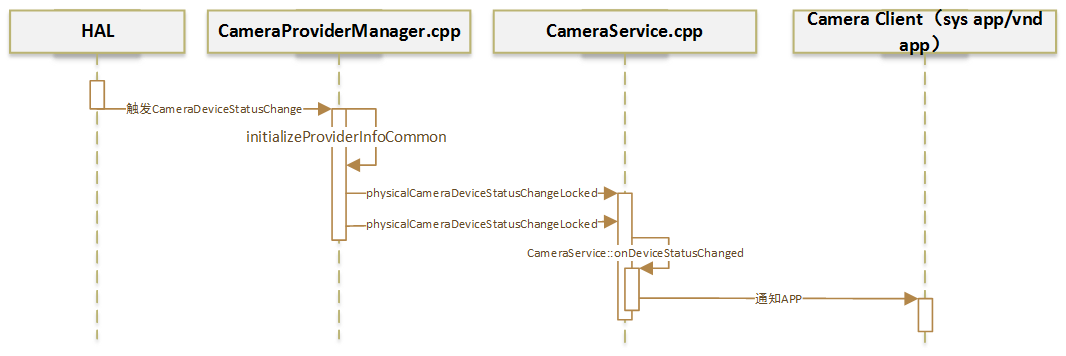

1.4.5 CameraDeviceStatus：前置准备知识
看CameraDeviceStatus前，先了解前置准备知识：
- p1 CameraDeviceStatus流程
- p2 HIDL Camera Device Status
- p3 Framework Camera Device Status
- p4 Logical VS Physical VS Logical MultiCam
p1. CameraDeviceStatus流程
p2. HIDL Camera Device Status
代码位置：hardware/interfaces/camera/common/aidl/android/hardware/camera/common/CameraDeviceStatus.aidl
- NOT_PRESENT: CameraDevice没有连接物理设备；
- ENUMERATING: CameraDevice已经连接物理设备，暂时还不能使用，等enumerateProviders结束；
- PRESENT: CameraDevice已经连接物理设备，可以使用，调用getCameraIdList可以发现该CameraDevice；
p3. Framework Camera Device Status
代码位置：frameworks/av/camera/aidl/android/hardware/ICameraServiceListener.aidl
- STATUS_NOT_PRESENT: CameraDevice没有连接物理设备；
- STATUS_PRESENT: CameraDevice已经连接物理设备，可以被使用；
- STATUS_ENUMERATING: CameraDevice已经连接物理设备，暂时还不能使用，需要等enumerateProviders结束；
- STATUS_NOT_AVAILABLE：其他APP在占用CameraDevice；
- STATUS_UNKNOWN：仅用于初始化变量，无意义；
p4. Logical VS Physical VS Logical MultiCam
-

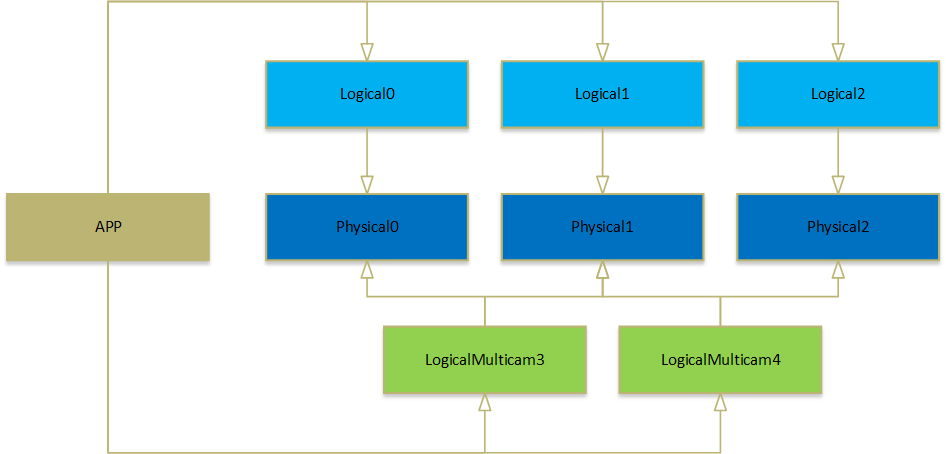

APP只能看见LogicalCameraId或者LogicalCameraDevice，如果APP看到的是LogicalMultiCamera，逻辑上是一个CameraDevice，但是有多个CameraDevice硬件；
-
logical 和 physical有值的对应关系。
- APP能看到5颗Camera，实际只有3颗物理Camera
- Logical 0，1，2都对应一个PhysicalCamera；
- Logical multicam 3和4分别对应2个PhysicalCamera；
1.4.5 CameraDeviceStatus的处理流程
- 在providerManager中用mDevices管理cameraDevice的状态，在cameraservice里面通过mCameraStates管理cameraDevice的状态。

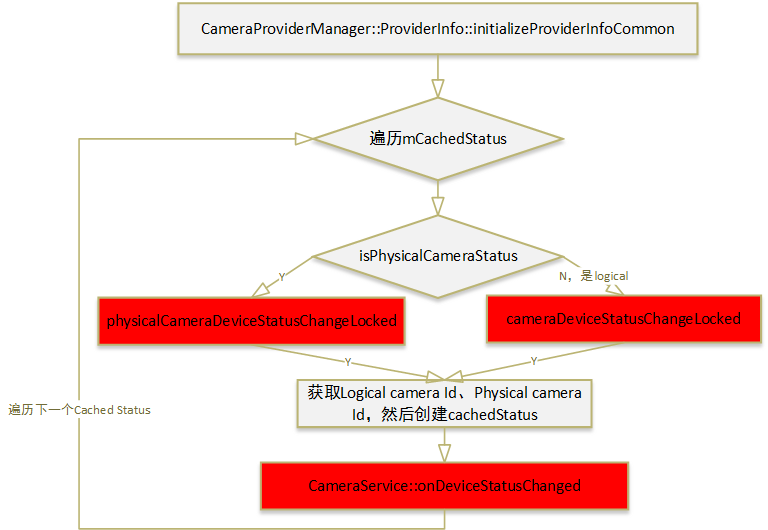

1 initializeProviderInfoCommon
CameraProviderManager::ProviderInfo::initializeProviderInfoCommon:
-
initializeProviderInfoCommon主要完成2件事情：
- 调用addDevice将CameraDevice保持在mDevices中；
- 处理CachedStatus回调；
前面的课程已经介绍了addDevice的逻辑，这里介绍处理Cached Status回调。
-
什么时候会有Cache Status：
- 在CameraServer初始化Provider过程中，HAL通知CameraService的CameraDeviceStatus发生physicalCameraDeviceStatusChange或cameraDeviceStatusChange（logical）
开始处理CachedStatus回调
1 physicalCameraDeviceStatusChangeLocked

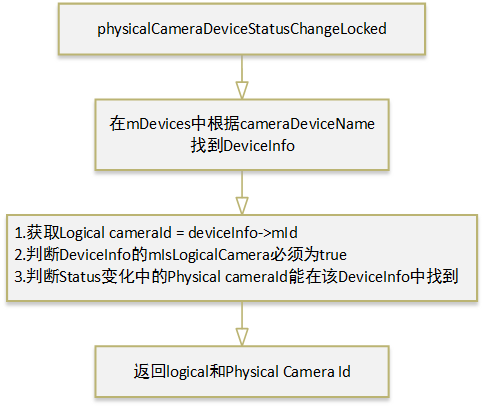

CameraProviderManager::ProviderInfo::physicalCameraDeviceStatusChangeLocked:
1. 拿logical cameraDeviceId；
2. 检查physicalCameraDevice是否合法；
参数：
cameraDeviceName: logical cameraDeviceName；
physicalCameraDeviceName: physical cameraDeviceName；
2 onDeviceStatusChanged
CameraService::onDeviceStatusChanged
三个参数的方法是physical使用

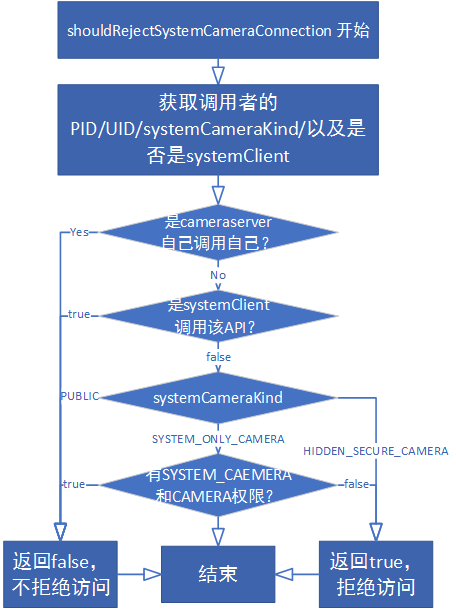

SystemCameraKind：
PUBLIC: 所有拥有Camera权限的进程可使用，比如三方相机；
SYSTEM_ONLY_CAMERA: 系统自带相机，三方APP不可用，且必须有SYSTEM_CAMERA权限；
HIDDEN_SECURE_CAMERA: 只给vender分区（HAL进程）使用，hal层的相机，比如人脸解锁；
3 cameraDeviceStatusChangeLocked
CameraProviderManager::ProviderInfo::cameraDeviceStatusChangeLocked
- 在mDevices中根据cameraDeviceName找到对应的DeviceInfo；
- 如果找到，状态为NOT_PRESENT，执行removeDevice；
- 如果没有找到，状态为PRESENT，执行addDevice；
- reCacheConcurrentStreamingCameraIdsLocked；
- 返回cameraId；

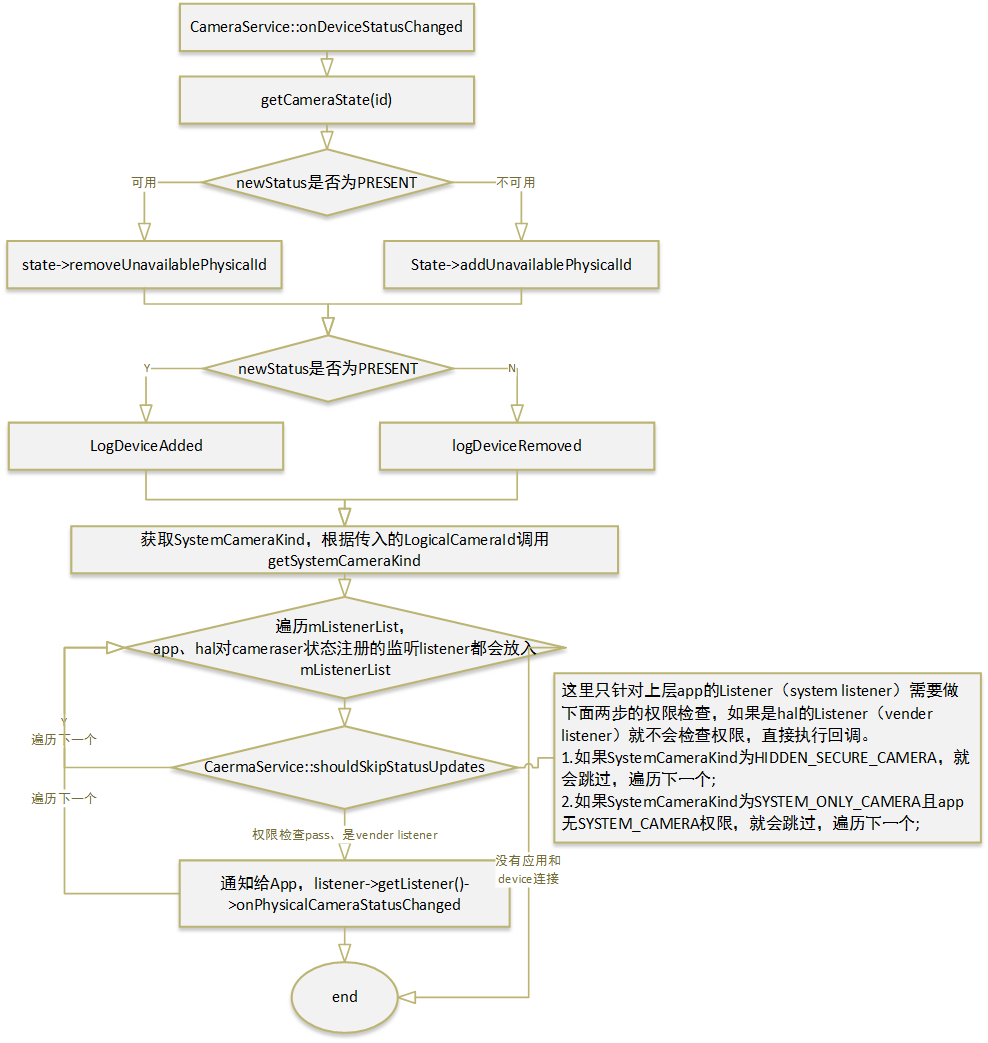

4 onDeviceStatusChanged
CameraService::onDeviceStatusChanged
- getCameraState(cameraId)：获取cameraDevice的状态；
- 如果获取的state为空，执行addStates、updateStatus；
- 如果state不为空，newStatus == StatusInternal::NOT_PRESENT；
- 如果是，执行updateStatus，把cameraId的状态更新成NOT_PRESENT；
- logDeviceRemoved: cameraserver里的logEvent都可以用dumpsys media.camera打印出来；
- removeClientsLocked，包括online和offline；
- disconnectClients，包括onlin和offline；
- removeStates(cameraId)；
- 如果不是，并且oldStatus == StatusInternal::NOT_PRESENT，执行添加状态；addStates(cameraId)；执行updateStatus，把cameraId的状态更新成NOT_PRESENT；
- 如果是，执行updateStatus，把cameraId的状态更新成NOT_PRESENT；
CameraService::onDeviceStatusChanged，两个参数的方法是logical使用。
5 updateStatus
CameraService::updateStatus
- 获取cameraId状态
- getSystemCameraKind：是系统分区的camera，还是vender分区的camera；

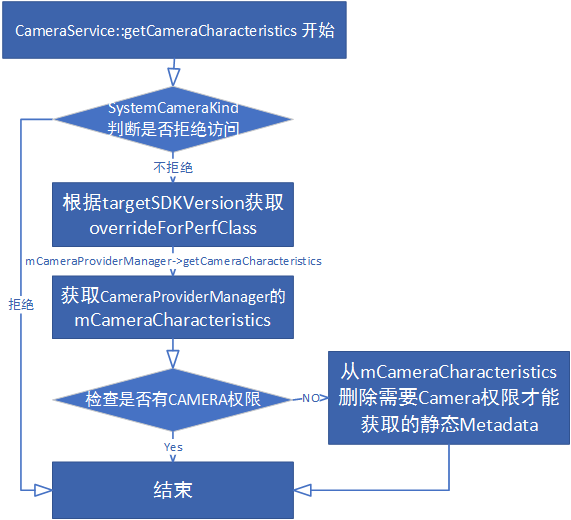

- getCameraCharacteristics；
- state->updateStatus；
- 如果新的状态不是ENUMERATING，需要检查这颗camera的TorchModeStatus是否发生变化，如果有变化则调用onTorchStatusChangedLocked，最终会通过i->getListener()->onTorchStatusChanged调到app；
- 调用notifyPhysicalCameraStatusLocked，如果拿不到logicalCameraIds则不会调用这个方法，调这个方法的原因是一个PhysicalCamera可能会映射到多个LogicalCamera；
- 针对每一个Listener调用listener->getListener()->onStatusChanged，调到app；
6 addStates
CameraService::addStates
- 有一个新的camera来了，需要构建一个cameraStates对象，步骤：
- mCameraProviderManager->getResourceCost；
- mCameraProviderManager->getSystemCameraKind；
- mCameraProviderManager->isLogicalCamera；
- 执行updateCameraNumAndIds，更新mCameraStates、mTorchStatusMap、mNumberOfCameras、mNormalDeviceIds: 能兼容api1和api2；
- logDeviceAdded: 打印event log；
7 removeStates
CameraService::removeStates
- updateCameraNumAndIds：更新cameraNumber、cameraId；
- mCameraProviderManager->getCameraCount()；
- 更新mNumberOfCameras、mNormalDeviceIds；
- 从mTorchStatusMap、mCameraStates中erase cameraId；
1.4.6 CameraID和CameraDevice相关的变量
1 CameraProviderManager里面CameraId、CameraDevice相关的变量
- CameraProviderManager.cpp：
- mProviders：表示所有的ProviderInfo，包含HIDLProviderInfo、AIDLProviderInfo；
- mDevices：表示所有的DeviceInfo，保存支持的cameraDevice；
- mPublicCameraIds：表示所有的存放该Provider的PublicCameraIds，它和下面的mProviderPublicCameraIds相同；
- mProviderPublicCameraIds：表示provider初始的CameraIds，来自getCameraIdList；
- mUniqueCameraIds：存放当前Provider所有可用的CameraDevice的CameraID，cameraId会在addDevice时增加，removeDevice时减少；
- mUniqueAPI1CompatibleCameraIds：存放该Provider所有兼容API1 Device的CameraId；
- mDevices：表示所有的DeviceInfo，保存支持的cameraDevice；
- mProviders：表示所有的ProviderInfo，包含HIDLProviderInfo、AIDLProviderInfo；
2 CameraService里面CameraID和CameraDevice相关的变量
CameraService里面的CameraID和CameraDevice都来自CameraProviderManager，下面是CameraService的变量来自CameraProviderManager的哪些变量；
-
mNumberOfCameras、mNumberOfCamerasWithoutSystemCamera：来自所有Provider的mUniqueCameraIds总和，当前hal支持的所有camera的数量，去除HIDDEN_SECURE_CAMERA；
- mNumberOfCameras：表示有多少颗cameraDevice，只会取PUBLIC、SYSTEM_ONLY_CAMERA类型，去除HIDDEN_SECURE_CAMERA类型；
- mNumberOfCamerasWithoutSystemCamera：表示有多少颗cameraDevice，只会取PUBLIC类型，去除HIDDEN_SECURE_CAMERA、SYSTEM_ONLY_CAMERA类型；
- 使用的地方CameraService::updateCameraNumAndIds --> mCameraProviderManager->getCameraCount；
-
mNormalDeviceIds、mNormalDeviceIdsWithoutSystemCamera：来自所有Provider的mUniqueAPI1CompatibleCameraIds总和，会去除HIDDEN_SECURE_CAMERA，针对Logical Multi-Camera每个Facing只暴露一个logicalCameraId出去；
- 使用的地方：CameraService::updateCameraNumAndIds --> mCameraProviderManager->getAPI1CompatibleCameraDeviceIds；
- getAPI1CompatibleCameraDeviceIds：处理兼容API1的CameraDeviceId；把所有的DeviceId过滤一遍，把HIDDEN_SECURE_CAMERA、Logical Multi-Camera类型去除，然后再把DeviceId分成两组，分成publicDeviceId和systemDeviceId依次写入deviceIds；
-
mCameraStates：当定义LogicalDevice的onDeviceStatusChanged时，会执行addStates往mCameraStates添加state；
- 是一个map，key:cameraId, value:cameraState，对变量操作的方法：removeStates、addStates；
-
mTorchStatusMap：定义LogicalDevice的onDeviceStatusChanged；
- 是一个map，key:cameraId, value:torchStatus，操作变量的方法：removeStates、addStates，这两个变量是跟mCameraStates走的；
-
mPerfClassPrimaryCameraIds：mUniqueCameraIds；
- 表示根据当前CameraDevice的Perform等级把PrimaryCameraId存入mPerfClassPrimaryCameraIds，参考前面的mNormalDeviceIdsWithoutSystemCamera；
- 操作变量的方法：filterSPerfClassCharacteristicsLocked
1.4.7 AIDL CameraProvider和CameraDevice初始化
AIDL Camera Provider初始化
CameraProviderManager::tryToAddAidlProvidersLocked
- 每个AIDL Provider都要注册一次sm->registerForNotifications，多个HIDL只会注册一次；
- tryToInitializeAidlProviderLocked–>initializeAidlProvider；
- initializeAidlProvider：
- 不需要像HIDL判断版本，aidl只有一个版本，直接调用setCallback方法，接收ICameraProvider的回调；
- 调用AIBinder_linkToDeath方法，监听binderDied方法，处理Hal进程挂掉后的异常；HIDL是监听serviceDied方法处理hal挂掉后的异常；
- notifyDeviceStateChange：更新state
- setUpVendorTags
- getCameraIdList
- getConcurrentCameraIdsInternalLocked
- 直接将mSetTorchModeSupported = true；HIDL调用isSetTorchModeSupported，判断是否有一个cameraDevice是否支持TorchMode，AIDL不需要，因为在各自的device会判断是否支持touch；
- initializeProviderInfoCommon
AIDL CameraDevice初始化
AidlProviderInfo::initializeDeviceInfo，AIDL初始化CameraDevice和HIDL初始化CameraDevice的流程一样。
- 获取ICameraDevice的实例：调用ICameraProvider的getCameraDeviceInterface获取到ICameraDevice的实例；
- startDeviceInterface–>interface->getCameraDeviceInterface
- 调用ICameraDevice的getResourceCost获取到ResourceCost；
- 创建AidlDeviceInfo3：处理静态信息，比如获取SystemCameraKind和修复/更新mCameraCharacteristics；
创建AidlDeviceInfo3完成5件事情
AidlDeviceInfo3::AidlDeviceInfo3
- 获取CameraCharacteristics：调用getCameraCharacteristics对mCameraCharacteristics赋值；
- 获取DeviceStateOrientationMap：获取ANDROID_INFO_DEVICE_STATE_ORIENTATIONS的值，保存在mDeviceStateOrientationMap；
- 获取到mSystemCameraKind：调用getSystemCameraKind获取到mSystemCameraKind – 如果Capability是ANDROID_REQUEST_AVAILABLE_CAPABILITIES_SECURE_IMAGE_DATA，则返回SystemCameraKind::HIDDEN_SECURE_CAMERA – 如果Capability有ANDROID_REQUEST_AVAILABLE_CAPABILITIES_SYSTEM_CAMERA，则返回SystemCameraKind::SYSTEM_ONLY_CAMERA – 其他情况返回SystemCameraKind::PUBLIC
- 修复/更新 mCameraCharacteristics：fixupMonochromeTags、addDynamicDepthTags、deriveHeicTags、addRotateCropTags、addPreCorrectionActiveArraySize、overrideZoomRatioTags、fixupTorchS
- 修复/更新 未Public 出去的PhysicalCamera Characteristics：
- overrideZoomRatioTags
1.4.8 初始化VendorTags, Flashlight和PerfClass
1 创建VendorTagDescriptorCache
主要工作：创建VendorTagDescriptorCache，把provider的VendorTag存进去。
VendorTag：是vender厂商自定义的metadata，这种情况会用到vendorTag。vendor厂商定义了metadata之后，会有venderTag的管理者，管理metadata供app、framework使用。
enumerateProviders–>mCameraProviderManager->setUpVendorTags：
- 创建VendorTagDescriptorCache
- VendorTagDescriptorCache::setAsGlobalVendorTagCache：将provider里面的mProviderTagid和mVendorTagDescriptor放入VendorTagDescriptorCache里面，然后把当前的tagCache setAsGlobalVendorTagCache，把对应的vendorTag的Ops传入metadata类里面去。
VendorTagDescriptorCache是管理venderTag的Manager，管理厂商自定义的metadata供app、framework使用，管理不同Provider里面的VendorTagDescriptor，VendorTagDescriptor维护管理所有VendorTags的Section、Name、Type，ID之间的关系：
| key | value |
|---|---|
| vendorId1 | VendorTagDescriptor1 |
2 Flashlight初始化
主要工作：判断每颗camera里面是否有flashUnit这个硬件单元。
CameraServer通过CameraFlashlight来管理各个CameraDevice的Flashligh：
通过CameraFlashlight::findFlashUnits完成Flashlight的初始化，流程如下：
CameraFlashlight::findFlashUnits：
- mProviderManager->getCameraDeviceIds：拿到所有支持的Id；
- 遍历所有cameraIds，如果cameraId在mHasFlashlightMap不存在，执行createFlashlightControl；
- createFlashlightControl：查询CameraProviderManager是否支持设置TorchMode，如果支持则创建ProviderFlashControl；
- 执行mFlashControl->hasFlashUnit(id, &hasFlash)：判断是否支持Flash，更新hasFlash，最终是从ProviderInfo的mCameraCharacteristics读取ANDROID_FLASH_INFO_AVAILABLE来给mHasFlashUnit赋值；
- 执行mHasFlashlightMap.add(id, hasFlash)：把cameraId和是否支持Flash写入mHasFlashlightMap；
3 为SPerfClass过滤Characteristics
主要工作：针对performance_class做jpeg size以及Dynamic Depth size的过滤，把小于1080p的全部过滤掉。
CameraService::filterSPerfClassCharacteristicsLocked
执行条件：ro.odm.build.media_performance_class >= 31 (android S)
执行动作：针对主后置和主前置，过滤掉小于1080p的JPEG尺寸
CTS(SPerfClassTest.java)：testSPerfClassJpegSizesByCamera
CameraService::filterSPerfClassCharacteristicsLocked
流程：
- 初始化firstRearCameraSeen、firstFrontCameraSeen
- 遍历mNormalDeviceIdsWithoutSystemCamera，去掉SystemCamera
- getDeviceVersion获取到Facing
- 如果Facing是back或者front且是第一次执行，调用mCameraProviderManager->filterSmallJpegSizes(cameraId)
- filterSmallJpegSizes：更新jpeg和Dynamic Depth的如下三个Tag，过滤掉小于1080P的STREAM_CONFIGURATIONS、MIN_FRAME_DURATIONS、STALL_DURATIONS
2. Java层 Camera Framework AIDL
1 文件路径
/frameworks/av/camera/aidl/android/hardware/
2 AIDL产生的库/文件
-
libcamera client.so：包含客户端代码，也包含服务端代码；
- 如果是客户端代码，会被Libcamera2ndk.so实现；
- 如果是服务端代码，会被Libcameraservice.so实现，比如Binder客户端framework-minus-apex.jar的IcameraService的connect方法会先调到Binder服务端libcamera_client.so的IcameraService的connect然后再调用到libcameraservice.so的connect方法；
-
AIDL产生的Java源文件：
- out\soong.intermediates\frameworks\base\framework-minus-apex\android_common\gen\aidl\ aidl36.srcjar
-
AIDL产生的C++源文件：
- out\soong.intermediates\frameworks\av\camera\libcamera_client\android_arm64_armv8-a_shared_cfi\gen\aidl\android\hardware
3 AIDL核心类
ICameraService.aidl：Cameraserver进程对外提供的接口入口；
ICameraServiceListener.aidl：ICameraService的回调类，CameraService相关状态通知到上层APP；
ICameraDeviceUser.aidl：CameraDevice的封装接口，用于操作一颗CameraDevice；
ICameraDeviceCallbacks.aidl：CameraDevice的回调，通知上层APP；

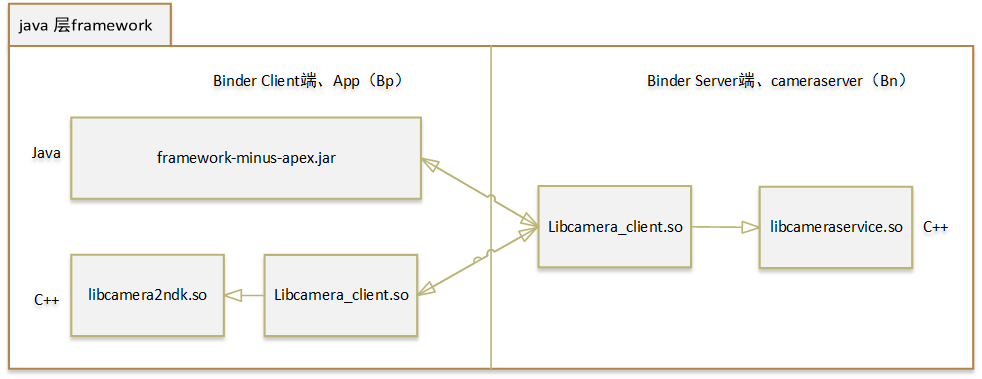

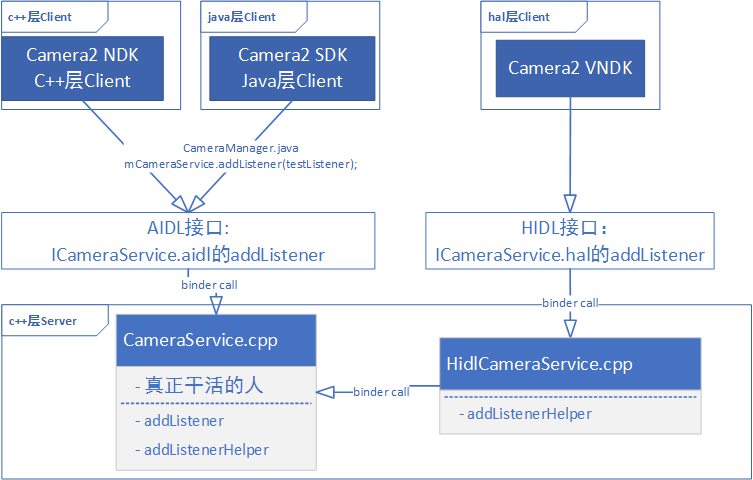

AIDL核心类之间的调用关系如下图所示：
2.1 ICameraService.aidl
1 ICameraService.aidl类图
ICameraService.aidl产生的Java或C++代码，相关类图如下所示：
java端的ICameraService.Stub：是抽象类，如果实现Stub的是其他Java端进程，调用者是其他java端、c++端，比如c++端回调的ICameraServiceLisenter、CameraDeviceCallback，java端要实现这个Stub，c++端调Bp端的BpCameraService，会调到Stub；
2 调用端获取ICameraService对象：
Java端获取ICameraService.Stub.Proxy对象：
//cameraServiceBinder就是mRemote变量
IBinder cameraServiceBinder = ServiceManager.getService("media.camera");
//返回的是ICameraService.Stub.Proxy,asInterface传入的是就是上面的mRemote
ICameraService cameraService = ICameraService.Stub.asInterface(cameraServiceBinder);
C++端获取BpCameraService对象:
//binder就是BnCameraService
sp<IBinder> binder = sm->getService(String16("media.camera"));
//mCameraService是BpCameraService
mCameraService = interface_cast<hardware::ICameraService>(binder);
- Interface_cast获取的是BpCameraService的实例，但是从ServiceManager获取的binder是BnCameraService的实例。
/frameworks/native/include/binder/IInterface.h
//第三个参数是BP类型
DO_NOT_DIRECTLY_USE_ME_IMPLEMENT_META_INTERFACE0(PARENT::I##INTERFACE, I##INTERFACE, PARENT::Bp##INTERFACE)//构造Bp类型的对象BpCameraService
::android::sp<ITYPE> ITYPE::asInterface(const ::android::sp<::android::IBinder>& obj) {::android::sp<ITYPE> intr;if (obj != nullptr) {intr = ::android::sp<ITYPE>::cast(obj->queryLocalInterface(ITYPE::descriptor));if (intr == nullptr) {intr = ::android::sp<BPTYPE>::make(obj);}}return intr;
}inline sp<INTERFACE> interface_cast(const sp<IBinder>& obj)
{return INTERFACE::asInterface(obj);
}
3 ICameraService.aidl主要的接口详解：
- int getNumberOfCameras(int type);
- 获取当前平台支持多少颗Camera，废弃；
- CameraInfo getCameraInfo(int cameraId);
- 获取某颗Camera的基本信息（facing和orientation），API2不使用该API；
- ICamera connect()
- Open某颗Camera，获取到ICamera 实例，API2不使用该API；
- ICameraDeviceUser connectDevice(ICameraDeviceCallbacks callbacks, String cameraId, String opPackageName, String featureId, int clientUid, int oomScoreOffset, int targetSdkVersion);
- Open Camera，获取到ICameraDeviceUser实例；
- callbacks：回调CameraDevice的状态信息；
- featureId：AppContext里面获取的属性Tag，权限管理时传入OpManager里去；
- CameraStatus[] addListener(ICameraServiceListener listener);
- 注册Listener，监听CameraService状态变化，比如CameraDevice、Torch变化；
- ConcurrentCameraIdCombination[] getConcurrentCameraIds();
- 获取可以并发访问的Camera ID组合；
- boolean isConcurrentSessionConfigurationSupported( in CameraIdAndSessionConfiguration[] sessions, int targetSdkVersion);
- 同时使用多颗Camera时，判断并发SessionConfiguration是否支持；
- void removeListener(ICameraServiceListener listener);
- 删除Listener，取消监听CameraService状态变化；
- CameraMetadataNative getCameraCharacteristics(String cameraId, int targetSdkVersion);
- 获取指定Camera的静态CameraMetadata；
- VendorTagDescriptor getCameraVendorTagDescriptor();
- 获取VendorTagDescriptor，在CameraMetadataNative解析Vendor Tag时需要用到；
- VendorTagDescriptorCache getCameraVendorTagCache();
- 获取VendorTagDescriptorCache，其中存放不同VendorID的VendorTagDescriptor，在CameraMetadataNative解析Vendor Tag时需要用到
- boolean supportsCameraApi(String cameraId, int apiVersion);
- 判断当前平台是否支持HAL3；
- boolean isHiddenPhysicalCamera(String cameraId);
- 判断指定的Camera是否是隐藏的PhysicalCamera，针对隐藏的PhysicalCamera，CamcorderProfile可能不可用，因此使用Stream configurationMap来获取最大录像size（MandatoryStreamCombination）。
- ICameraInjectionSession injectCamera(String packageName, String internalCamId, String externalCamId, in ICameraInjectionCallback CameraInjectionCallback);
- 注入外部Camera来取代内部Camera，同一颗CameraID可以在Internal或External Camera间切换。
- void setTorchMode(String cameraId, boolean enabled, IBinder clientBinder);
- 控制手电筒模式的ON/OFF
- void turnOnTorchWithStrengthLevel(String cameraId, int strengthLevel, IBinder clientBinder);
- 调整手电筒的强度；
- int getTorchStrengthLevel(String cameraId);
- 获取当前手电筒模式的强度。
- oneway void notifySystemEvent(int eventId, in int[] args);
- 向CameraService通知系统操作事件（多用户切换、USB设备插拔事件），CameraServiceProxy调用。
- oneway void notifyDisplayConfigurationChange();
- 向CameraService通知Display窗口配置发生变化，CameraServiceProxy调用；
- oneway void notifyDeviceStateChange(long newState);
- 向CameraService通知设备状态发生变化（如折叠屏发生折叠，前镜头/后镜头被挡住），CameraServiceProxy调用。
以上Api只有connectDevice需要openCamera，其他方法不需要openCamera可以直接调用。
2.2 ICameraServiceListener.aidl
1 ICameraServiceListener.aidl类图
2 Android AIDL oneway修饰符
在 Android AIDL中，oneway 是一种修饰符，用于声明一个方法是单向的（one-way）。
使用oneway修饰符声明的方法不会阻塞调用线程，而是立即返回并在后台运行，因此不需要等待方法执行完成。
这种方式适用于客户端和服务端之间不需要进行同步通信的情况，例如通知服务端某项任务已经完成。
需要注意的是，在客户端调用带有oneway修饰符的方法时，无法得知方法是否返回成功或失败，因为该方法会立即返回，而不会等待服务端响应。因此，建议将 oneway 修饰符仅用于不需要接收服务端响应的方法。
3 ICameraServiceListener.aidl接口详解
- oneway void onTorchStatusChanged(int status, String cameraId)
- 回调通知FlashTorch模式的状态变化；
- oneway void onTorchStrengthLevelChanged(String cameraId, int newTorchStrength)
- 回调通知FlashTorch的强度发生变化；
- oneway void onCameraAccessPrioritiesChanged()
- 当进程的adj或前后台状态发生变化时，会回调该方法，CameraService的任何一个client进程。
- oneway void onCameraOpened(String cameraId, String clientPackageId)
- 回调通知某个client打开了某颗Camera，每一个client都有包名。
- client需要有android.permission.CAMERA_OPEN_CLOSE_LISTENER权限。
- oneway void onCameraClosed(String cameraId)
- 回调通知某颗Camera被关闭了。
- 需要有android.permission.CAMERA_OPEN_CLOSE_LISTENER权限。
2.3 ICameraDeviceUser.aidl
1 ICameraDeviceUser.aidl是什么
- 获取：CameraApp执行openCamera，Java层CameraFWK调用ICameraService.aidl的connectDevice方法返回ICameraDeviceUser对象。
ICameraDeviceUser代表的就是一颗CameraDevice，后续的Camera操作流程就是基于ICameraDeviceUser对象，所有的拍照、创建session都是通过ICameraDeviceUser执行。
2 ICameraDeviceUser.aidl类图&调用
- java层ICameraDeviceUser和c++层CameraDeviceClient都有相同的方法名互相对应。
3 ICameraDeviceUser.aidl接口详解：
java层CameraDevice代码路径：framework/base/core/java/android/hardware/camera2/CameraDevice.java
CameraDevice的createCaptureSession对应的ICameraDeviceUser的API：
- void waitUntilIdle();
- createCaptureSession时会先调stopRepeating，然后用该API等待上一次Session为IDLE；
- void beginConfigure()
- 开始创建Session；
- int createStream(in OutputConfiguration outputConfiguration);
- 根据OutputConfiguration创建OutputStream；
- void deleteStream(int streamId);
- 根据streamId删除未配置的Stream；
- int createInputStream(int width, int height, int format, boolean isMultiResolution);
- 在Reprocess流程中，根据宽/高/format等信息创建Input Stream；
- int[] endConfigure(int operatingMode, in CameraMetadataNative sessionParams, long startTimeMs);
- 结束创建Session；
- 这是createCaptureSession最耗时的一步，传给把参数传给NativeFramework，然后完成真正的Session创建；
ICameraDeviceUser中与Buffer有关的API：
- boolean isSessionConfigurationSupported(in SessionConfiguration sessionConfiguration);
- 对应CameraDevice的isSessionConfigurationSupported；
- 判断指定的SessionConfiguration是否支持，可以在创建Session之前判断config的宽高、format、buffer的路数是否支持，找到底层支持的；sessionConfiguration；
- void prepare(int streamId);
- 对应CameraCaptureSession的prepare；
- 预申请某路流的Buffers, 这样能提升第一帧到来的性能；
- void prepare2(int maxCount, int streamId);
- 对应CameraCaptureSession的prepare；
- 预申请某路流的Buffers，可以指定最大张数；prepare2是对prepare的补充；
- void updateOutputConfiguration(int streamId, in OutputConfiguration outputConfiguration);
- 对应CameraCaptureSession的updateOutputConfiguration；
- 更新OutputConfiguration；
- void finalizeOutputConfigurations(int streamId, in OutputConfiguration outputConfiguration);
- 对应CameraCaptureSession的finalizeOutputConfigurations；
- 最终决定OutputConfiguration；
- 对应CameraMetadataNative createDefaultRequest(int templateId);
- CameraDevice的createCaptureRequest；
- 根据templateId创建默认的CaptureRequest；
- SubmitInfo submitRequestList(in CaptureRequest[] requestList, boolean streaming)
- 对应CameraCaptureSession的capture/captureBurst/setRepeatingRequest/setRepeatingBurst；
- 向Framework送CaptureRequests；
- long cancelRequest(int requestId)
- 对应CameraCaptureSession的stopRepeating；
- 停止CaptureRequests，取消正在repeating的CaptureRequest，已经送到hal的继续执行；
- long flush();
- 对应CameraCaptureSession的abortCaptures；
- 放弃正在处理队列中，未被处理的Requests，Framework还在排队准备送hal的session，送到hal还没有处理的request也能结束；
ICameraDeviceUser中与OfflineSession和AudioRestriction相关的API：
- ICameraOfflineSession switchToOffline(in ICameraDeviceCallbacks callbacks, in int[] offlineOutputIds);
- 对应CameraCaptureSession的switchToOffline；
- 将当前的CameraCaptureSession切换到后台继续运行，应对快拍需求；
- Surface getInputSurface();
- 对应CameraCaptureSession的getInputSurface；
- 在Reprocess流程中，创建接受Input Buffer的Surface；
- 意思是上层APP给底层送buffer，需要给APP提供一个InputSurface，APP往InputSurface quee buffer，底层就能收到；
- void setCameraAudioRestriction(int mode);
- 对应CameraDevice 的 setCameraAudioRestriction；
- 设置当前CameraDevice的Audio限制策略；
- int getGlobalAudioRestriction();
- 对应CameraDevice的getCameraAudioRestriction；
- 获取当前CameraDevice的Audio限制策略；
- void disconnect()
- 对应CameraDevice#close；
- 关闭CameraDevice；
2.4 ICameraDeviceCallbacks.aidl详解
1 ICameraDeviceCallbacks是什么
ICameraDeviceCallbacks是ICameraDeviceUser的回调类，回调以下信息给App：
- CameraDevice的状态；
- 每一个CaptureRequest的状态以及回调CaptureResult；
2 ICameraDeviceCallbacks.aidl类图
3 ICameraDeviceCallbacks.aidl接口详解
- oneway void onPrepared(int streamId)
- prepare/prepare2的回调函数，说明执行streamId的Stream已经prepare完成；
- oneway void onCaptureStarted( in CaptureResultExtras resultExtras, long timestamp);
- 通知App，HAL开始处理一个CaptureRequest, 其中resultExtras存放的sequenceId，frameNumber等信息；timestamp是sencer开始曝光的时间点。
- oneway void onResultReceived( in CameraMetadataNative result, in CaptureResultExtras resultExtras, in PhysicalCaptureResultInfo[] physicalCaptureResultInfos);
- 通知App，HAL处理这个Request的进度，Java层CameraFWK会根据resultExtras来判断是否是PartialResult，如果是PartialResult就会回调onCaptureProgressed给APP，如果不是PartialResult表示这一帧的Result已经处理结束，回调onCaptureCompleted给APP；
- oneway void onRepeatingRequestError( in long lastFrameNumber, in int repeatingRequestId);
- 每次CameraServer送repeatingRequest给hal，都会从Surface dequee一张buffer，在dequee之前CameraServer会检查repeatingRequest里面的Surface是否出现Abandon了，Abandon就是App是否把这个Surface销毁了，如果销毁就不能拿到buffer，就会回调通知给App当前RepeatingRequest出现Error，通知停止repeating动作；App收到Error通知需要检查repeatingRequest里设置的Surface的生命周期出现问题；
- oneway void onRequestQueueEmpty();
- CameraServer的非Repeating的RequestQueue队列为空，通知给App；
- CameraServer有一个是非Repeating的RequestQueue：拍照使用，另一个是Repeating的RequestQueue：预览使用；
- oneway void onDeviceError( int errorCode, in CaptureResultExtras resultExtras)
- 通知CameraApp，CameraDevice出现error，具体的error在errorCode里面描述；
- oneway void onDeviceIdle();
- CameraDevice已经处理完所有的Request(Buffer都已收到)，CameraDevice处于IDLE状态了，等待App送CaptureRequest下来处理；
2.5 Parcel对象相关的AIDL
Camera2 Java FWK AIDL有哪些自定义的Parcel对象
- 在AIDL的客户端和服务端通信的过程中，除了方法调用外，我们还需要传递不同类型的数据，这些数据的类型都必须实现parcelable接口，重载这两个方法writeToParcel、readFromParcel。
自定义的Parcel对象：
- frameworks/av/aidl/camera/aidl/android/hardware/camera2/impl/
- CameraMetadataNative.aidl
- CaptureResultExtras.aidl
- PhysicalCaptureResultInfo.aidl
- frameworks/av/aidl/camera/aidl/android/hardware/camera2/params/
- OutputConfiguration.aidl
- SessionConfiguration.aidl
- VendorTagDescriptor.aidl
- VendorTagDescriptorCache.aidl
- frameworks/av/aidl/camera/aidl/android/hardware/camera2/utils/
- CameraIdAndSessionConfiguration.aidl
- ConcurrentCameraIdCombination.aidl
- SubmitInfo.aidl
- CaptureRequest.aidl
Camera2 Java FWK不会生成中间文件的AIDL文件说明
- 如果一个AIDL文件没有被放在android.bp文件中，而仅仅是被其他AIDL文件import引用的话，在编译时不会生成对应的源代码（Java/C++）。
- 因为在Android编译系统中，根据aidl规则，当一个AIDL文件被import引用时，并不会单独处理该文件，而是一起处理引用它的AIDL文件。即使在被引用的AIDL文件中定义了parcelable或interface关键字，也不会单独生成对应的源代码（Java/C++）。
Camera2的Java层Parcel AIDL与C++ Parcel AIDL一一对应关系
以下是需要自己写的AIDL的类：
- impl/CameraMetadataNative.aidl
- CameraMetadataNative.java
- CameraMetadata.cpp
- impl/CaptureResultExtras.aidl
- CaptureResultExtras.java
- CaptureResult.cpp
- impl/PhysicalCaptureResultInfo.aidl
- PhysicalCaptureResultInfo.java
- CaptureResult.cpp
- params/OutputConfiguration.aidl
- OutputConfiguration.java
- OutputConfiguration.cpp
- params/SessionConfiguration.aidl
- SessionConfiguration.java
- SessionConfiguration.cpp
- params/VendorTagDescriptor.aidl
- VendorTagDescriptor.java
- VendorTagDescriptor.cpp
- params/VendorTagDescriptorCache.aidl
- VendorTagDescriptorCache.java
- VendorTagDescriptor.cpp
- utils/CameraIdAndSessionConfiguration.aidl
- CameraIdAndSessionConfiguration.java
- ConcurrentCamera.cpp
- utils/ConcurrentCameraIdCombination.aidl
- ConcurrentCameraIdCombination.java
- ConcurrentCamera.cpp
- utils/SubmitInfo.aidl
- SubmitInfo.java
- SubmitInfo.cpp
- CaptureRequest.aidl
- CaptureRequest.java
- CaptureRequest.cpp
为什么要自己写Parcel对象的Java/C++端代码
- writeToParcel、readFromParcel逻辑复杂，无法通过代码生成；
- 在Java/C++端，Parcel对象中有非Binder通信调用的方法；
上面的Parcel对象主要用途：
- CameraMetadataNative
- 本质上是CameraMetadata，封装成camera_metadata_t；
- CaptureResultExtras
- 存放CaptureResult各种索引信息，比如partialResultCount, requestId，回调给APP时会使用；
- PhysicalCaptureResultInfo
- 把PhysicalCamera和PhysicalCameraMetadata做一个映射关系；
- OutputConfiguration
- 描述一个OutputStream的配置信息（比如宽/高/是否shared等）；
- SessionConfiguration
- Session配置信息；
- VendorTagDescriptor
- VendorTag的描述信息，Java端的没有使用；
- VendorTagDescriptorCache
- 按VendorID存放VendorTagDescriptor，Java端的没有使用；
- CameraIdAndSessionConfiguration
- 并行多颗Camera做ConfigureSession使用，可以并行做ConfigureSession的ID和SessionConfiguration；
- ConcurrentCameraIdCombination
- 描述可以并行ConfigureSession的ID；
- SubmitInfo
- 包括RequestId和LastFrameNumber，是submitRequestList的返回信息；
- CaptureRequest
- 描述一次CaptureRequest，包括mPhysicalCameraSettings和mSurfaceList等信息；
3. libcameraservice
3.1 C++层CameraService总体架构
Camera VNDK Client：vender分区的客户端，比如人脸解锁；
1 LibCameraService目录结构：
framework/services/camera/libcameraservice/
hidl：是和上层Camera VNDK Client通信的接口；
fuzzer：google测试框架；
3 libcameraservice主要模块关系
-
CameraService：常驻的一个CameraService的服务；
-
Client：是指CameraService自己的Client实例；
-
使用步骤：
- 如果有OpenCamera动作，OpenCamera–>Client–>CameraDevice–>平台选择HIDL/AIDL–>HAL；
- open结束后把CameraService的Client实例给到上层APP或者vender客户端，上层APP或者vender客户端操作Client就能操作CameraDevice，然后发送request到HAL，HAL处理结束后在把结果返回给CameraDevice，CameraDevice–>Client–>Callback给上层APP或者vender客户端；
3.2 C++层CameraService和Client架构
1 CameraService与CameraProviderManager的关系
- CameraService对上实现BnCameraService，就是实现java层CameraService提供的AIDL接口IcameraService.aidl；
- CameraService对下与CameraProviderManager交互，通过CameraProviderManager调用HAL层的实现，HAL层会实现AIDL或HIDL的ICameraProvider/ICameraDevice。
2 ClientManager类图
- CameraClientManager：管理处于Active状态的所有CameraClient对象；
- ClientDescriptor：描述当前CameraClient对象的信息；
- BasicClient：描述当前处于active状态的Client实例；
- CameraClient：可以通过sCameraService静态属性调到CameraService.cpp；
- CameraService里面的mActiveClientManager可以调到具体的CameraClient对象；
- ClientEventListener：监听Client的add和remove；

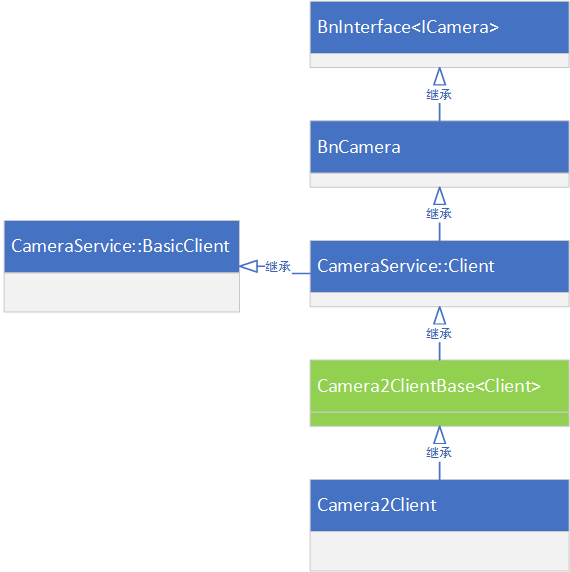

3 CameraClient的类图
- 所有Client都继承BasicClient；
- API1/API2的Client都抽象出一个类实现对上的接口；
- Camera2ClientBase主要封装对CameraDevice的操作；
3.1 CameraClient API2
- Camera2ClientBase：模版类，模版是CameraDeviceClientBase，下面API1模版是Client，封装API1和API2操作CameraDevice的common部分；
3.2 CameraClient API1
3.3 C++层CameraService的Device架构介绍

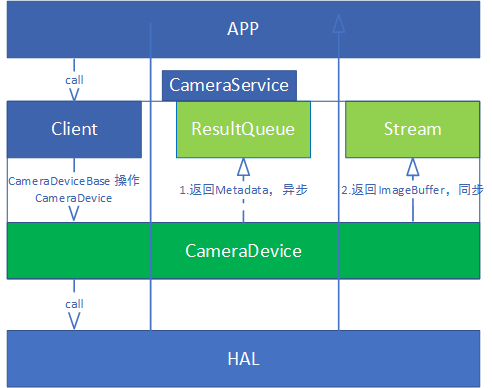

CameraDevice主要交互逻辑
- java层调用c++层：提供接口给上层控制操作CameraDevice，主要接口是CameraDeviceBase；
- 调用过程：APP先调用Client，然后通过CameraDeviceBase调用CameraDevice，最后调到HAL；
- c++层回调java层：回调ResultMetadata和ImageBuffer给上层，主要接口是FrameProcessor和Stream。
- 有两条回调通路：
- 一条通路：CameraDevice处理完某一帧后，有一个或者多个metadata存放在一个ResultQueue里面，FrameProcessor是一个线程，这个线程不停的向ResultQueue询问是否有可用的metadata，如果有就取出metadata处理，这是异步操作；
- 另一条通路：CameraDevice处理完某一路流后，会调用Stream的QueueBuffer接口，因为Stream是对BufferQueue的封装，整张图就会到BufferQueue的Consumer那边，通知消费者去取buffer，这是同步操作；
1 java层调用c++层的接口–>CameraDeviceBase
- CameraDeviceBase继承FrameProducer，FrameProducer是获取某一帧的ResultMetadata；
- CameraDeviceBase接口用于Client操作HAL2/HAL3 Device, Camera2Device是过渡产品，代码已经废弃；
- HidlCamera3Device对接HIDL HAL层接口，AidlCamera3Device对接AIDL HAL层接口，他们都继承自Camera3Device；

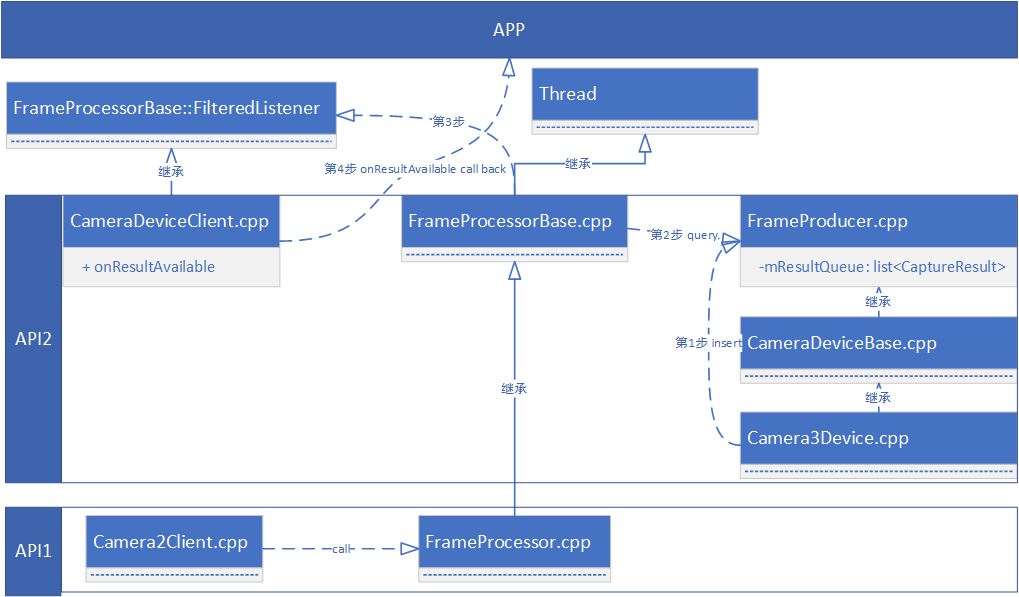

2 c++层回调java层，回调部分的ResultMetadata架构–>FrameProcessor
- 核心是FrameProcessorBase，它相当一个线程循环的处理FrameProducer的waitForNextFrame和getNextResult从mResultQueue里面获取CaptureResult
- Camera API2的ResultMetadata处理逻辑在FrameProcessorBase里面；
- Camera API1的ResultMetadata处理逻辑在FrameProcessor里面；
- 处理流程：
- Camera3Device不停的往FrameProducer的mResultQueue插入ResultMetadata，FrameProcessorBase循环从FrameProducer的mResultQueue获取ResultMetadata；
- FrameProcessorBase会调用
FrameProducer的waitForNextFrame获取下一帧，获取到后调用getNextResult从mResultQueue里面获取CaptureResult； - 处理完帧后，调用FrameProcessorBase::FilteredListener，最终会调用API2的CameraDeviceClient，这里面实现了onResultAvailable，它会把CaptureResult返回到上层APP；
3 c++层回调java层，API2回调部分的ImageBuffer架构 -->CameraStream
- Camera3Device根据hal的配置信息决定创建Camera3InputStream、Camera3OutputStream、Camera3SharedOutputStream；
- camera_stream：是一个结构体，camera_stream装载hel传上来的buffer流，是和hal层的stream长得一样的结构体；

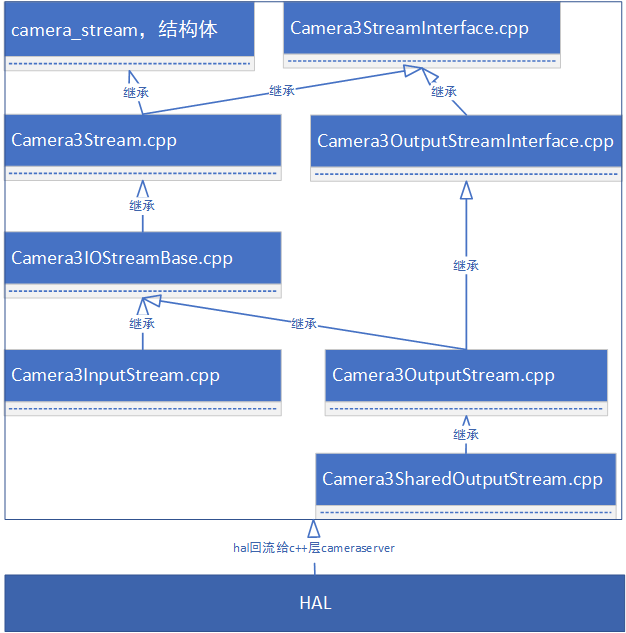

- Camera3Stream：
- 是InputStream和OutputStream的基类，继承camera_stream，能把hal层的stream转换成c++层cameraservice的stream；
- 维护Stream的状态机切换；
- 提供接口访问Stream的信息，比如ID、width、height、usage、dataspace等等；
- 提供接口转换成hal层的stream；
- Camera3IOStreamBase：是InputStream和OutputStream的基类，管理整个stream的buffer状态，哪些在hal，哪些已经回给我了，维护当前这路stream，一个stream有很多张buffer；
- Camera3OutputStreamInterface：
- Camera3Device对InputStream和OutputStream操作的流程完全不一样，所以将OutputStream的特殊操作抽象出来放到Camera3OutputStreamInterface；
- 对InputStream的操作还是放在Camera3Stream；
4 c++层回调java层，API1回调部分的ImageBuffer架构–>Processor
- 上层使用API1时，hal把Buffer送到我们的Stream后，要么直接送给上层这三类直接送给上层：StreamingProcessor、JpegProcessor、带surface的CallbackProcessor；要么送给Processor取出Buffer通过binder回调给上层java层。
- Processor：
- StreamingProcessor：用于预览，创建PreviewStream和RecordingStream，上层APP会创建一个surface传给c++层cameraservice，当hal3把buffer填充到我们的Stream后，Processor把buffer从Stream取出来，把buffer送到上层APP的surface；
- JpegProcessor：用于Jpeg拍照，创建一路Jpeg的Stream接收hal3传上来的JpegBuffer，取出来JpegBuffer回调到上层；
- CallbackProcessor：用于预览Callback，和StreamingProcessor一样，创建一路Callback的Stream接收hal3上传buffer，取出来buffer回调到上层；
- ZslProcessor：用于拍照时可以选到靠前的用户看到的那张图，用zslQueue做缓存，当拍照时从队列取出来；
3.4 C++层CameraService的API1和API2调用HAL3流程
1. API1 call HAL3，参数设置流程
- 第一步：上层APP调用Camera2Client的setParameters方法将参数送到C++层CameraService；

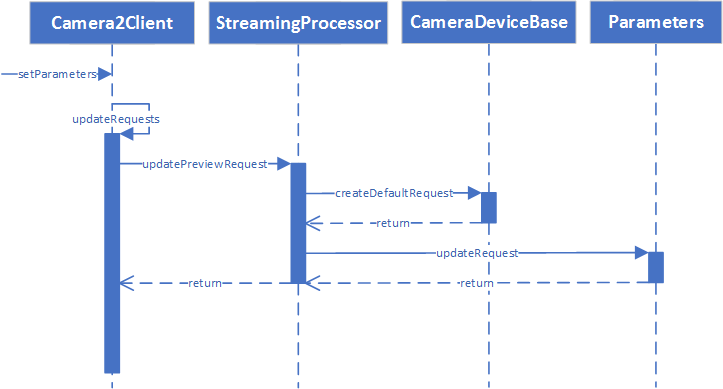

- 第二步：创建默认CaptureRequest，Camera2Client会将参数送给StreamingProcessor，再交给Parameters把参数更新到CaptureRequest；
- 第三步：更新后的CaptureRequest ，如
mPreviewRequest、mRecordingRequest，保存在StreamingProcessor中；

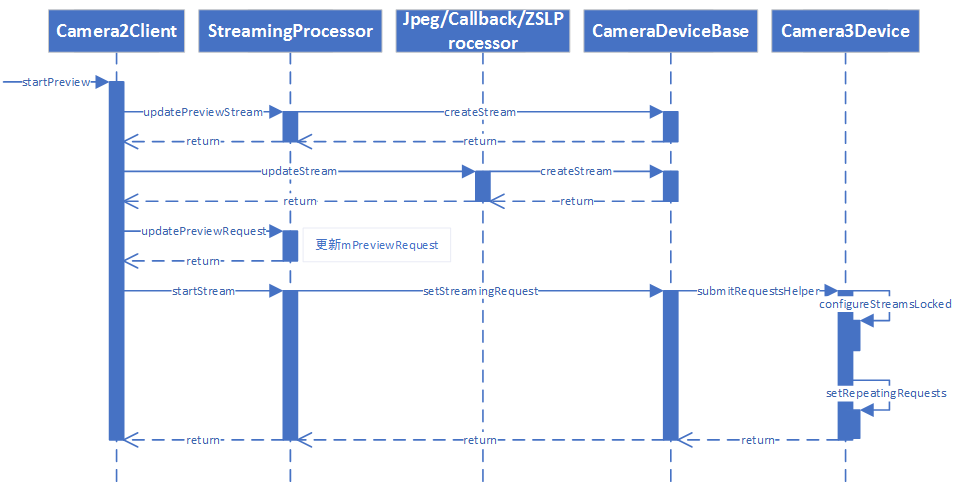

2. API1 call HAL3，startPreview流程
- 第一步：调用StreamingProcessor和JPEG/Callback/ZSL Processor的updateStream，创建OutputStream，StreamingProcessor是创建预览流，JPEG/Callback/ZSL Processor是创建拍照流；
- 第二步：再次更新
mPreviewRequest、mRecordingRequest； - 第三步：调用StreamingProcessor的startStream，将Request送给Camera3Device，Camera3Device执行ConfigureStream，调到hal3执行configStream，然后调用setRepeatingRequests，让RepeatingRequest队列转起来不停的向hal3送CaptureRequest；
3. HAL3 call back API1，参数回调流程

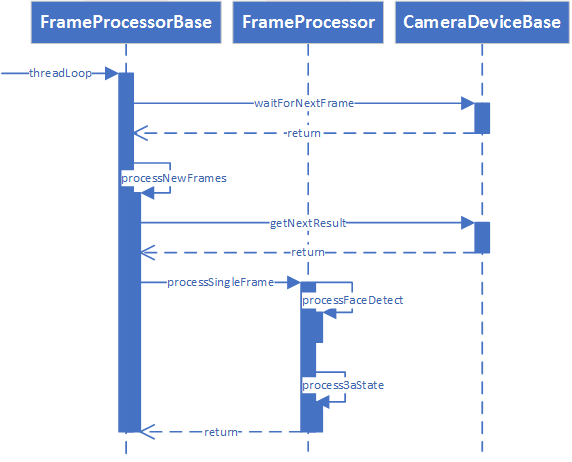

- 第一步：FrameProcessorBase有一个线程不停查询CameraDeviceBase是否有可用的CaptureResult，就是调用waitForNextFrame方法等待有可用的一帧，然后调用getNextResult获取metadata；
- 第二步：处理FaceDetect回调和向Parameters更新3A State：拿到可用的CaptureResult和metadata后调用FrameProcessor::processSingleFrame开始处理，先调用processFaceDetect检查是否有人脸信息，如果有就通过binder call告诉上层APP有人脸信息到了；然后调用process3aState更新到Camera2Client的Parameters。
4. HAL3 call back API1，图像数据回调流程
4.1 HAL3 call back API1，图像数据回调流程 – 预览/录像
StreamingProcessor：预览/录像
- 预览/录像：
- 第一步：上层APP传递一个surface下来给到StreamingProcessor，用surface创建一个outputStream，当hal层的processCaptureResult上来，CaptureResult里面如果有buffer就会找到outputStream，告诉outputStream buffer已经来了，outputStream就是Camera3OutputStream；
- 第二步：然后Camera3OutputStream就会调用BufferQueue的queueBuffer方法，通知到BufferQueue，这张buffer已经ready；
- 第三步：然后跨binder通知Consumer进程的onFrameAvailable方法有buffer来了，把buffer从bufferQueue里面取出这张buffer图使用，Consumer通常是APP/SurfaceFlinger/录像(VideoEncoder)。
CallbackProcessor：预览
- 有两种，一种是使用setPreviewCallbackTarget方式接收回调预览buffer，和上面的StreamingProcessor一样，就是使用BufferQueue的方式传递buffer；
- 这里讨论另一种，不使用setPreviewCallbackTarget方式接收回调预览buffer：
- 第一步：需要c++层cameraservice自己创建BufferQueue，名字是Camera2-CallbackConsumer，然后用这个BufferQueue去创建Camera3OutputStream，hal3执行processCaptureResult，将buffer发给Camera2-CallbackConsumer；
- 第二步：自己创建BufferQueue的Consumer端在自己进程，Camera2-CallbackConsumer在CallbackProcessor.cpp里，然后执行CallbackProcessor的onFrameAvailable把buffer取出来，执行dataCallback跨binder将这张图发送给APP。
4.2 HAL3 call back API1，图像数据回调流程 – 拍照

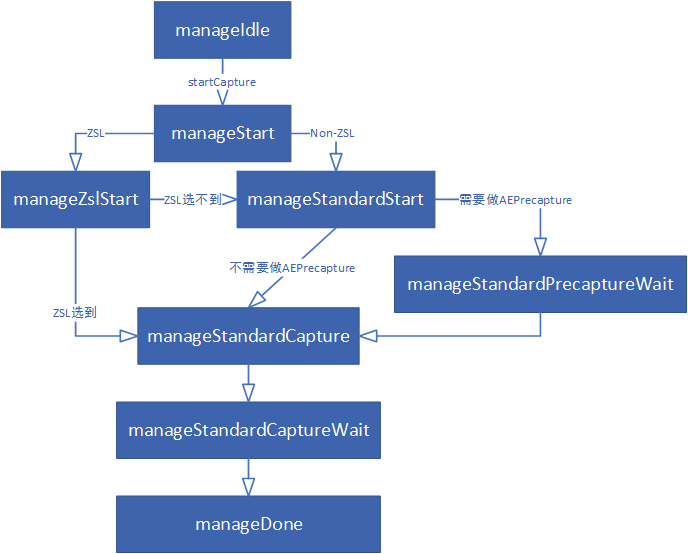

Google创建了一个CaptureSequencer.cpp来维护拍照的状态机，通过不同的函数切换状态。
- 第一步：有线程在manageIdle等待触发拍照，当用户触发拍照，执行startCapture，将状态从manageIdle切到manageStart，在manageStart方法会判断拍照是zsl还是Non-zsl;
- 第二步：如果拍zsl，切换到manageZslStart状态，执行manageZslStart函数，会从zsl队列选一张图能不能满足拍zsl的条件，比如要求AE/AF是收敛的，如果zsl队列里面所有的图都是没有收敛就选不到，选不到就会切换到manageStandardStart，如果能选到zsl就会触发zsl拍照，会走pushToReprocess流程，把图再灌回给hal，hal这边重新处理，处理完之后就回调一张jpeg图，状态切换成manageStandardCaptureWait等待pushToReprocess产生的jpeg图，最后状态切换成manageDone取出Jpeg，然后调用callback，将jpeg送回上层APP。
- 第二步：如果拍Non-zsl，切换到manageStandardStart判断flush状态，判断是否要做AEPrecapture，如果要做AEPrecapture会触发AEPrecaptureTrigger，然后切换到manageStandardPrecaptureWait等待AEPrecapture做完，做完后切换到manageStandardCapture做拍照动作，如果不需要做AEPrecapture直接从manageStandardStart切到manageStandardCapture，切换成manageStandardCaptureWait等待Jpeg产生，最后状态切换成manageDone取出Jpeg，然后调用callback，将jpeg送回上层APP。

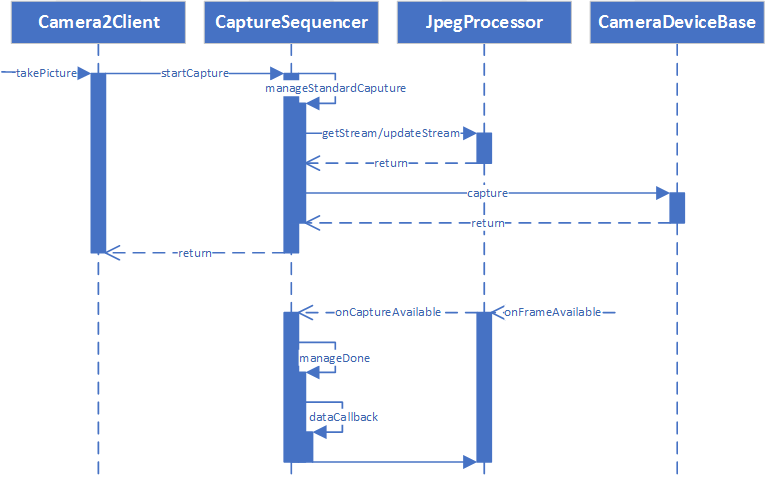

4.2.1 HAL3 call back API1，拍照回图的Non-ZSL&&Non-AEPrecapture流程
- 非ZSL且不做AEPrepareTrigger的拍照流程如上图所示，整个拍照过程由CaptureSequencer来驱动，JpegProcessor收到拍照图像后，通知给CaptureSequencer负责回调给App。
- 第一步：首先APP触发tackPicture，在Camera2Client里面会调用startCapture，将CaptureSequencer从manageIdle切换到manageSart，在manageStart里面判断是否走zsl，不走zsl切换到manageStandardCapture，然后是触发拍照流程，执行JpegProcessor的getStreamId、updateStream，就是检查JpegStreasm是否存在，如果存在就拿到这个StreamId，否则创建一个Stream，然后将StreamId更新到CaptureRequest里面，执行CameraDeviceBase::capture，拍照流程结束。
- 第二步：状态切换到manageStandardCaptureWait，等待Jpeg产生，当hal层执行到processCaptureResult向我们回调data时，会回调到JpegProcessor的onFrameAvailable，也就是这张Jpeg已经ready，会调用CaptureSequencer::onCaptureAvailable告诉CaptureSequencer这张图已经拍好，状态切换到manageDone把这张图取出来，通过dataCallback回调到上层APP。
1 API2 call HAL3，控制流程与参数回调
- 第一步：APP调用hal，调用createCaptureSession，在java层cameraservice最后一步会调用到endConfigure，在endConfigure会调用Camera3Device::configureStreams接着调到hal层的HalInterface::configureStreams，完成整个streamConfig，其他比如submitRequest、flush，流程和这个一样的。
- 第二步：参数回调，FrameProcessorBase这个线程一直在waitForNextFrame，等到后执行processNewFrames拿到ResultMetadata，拿到以后在自己的实现类调用CameraDeviceClient::onResultAvailable某一帧的resultMetadata已经ready，执行onResultReceived将metadata送到java层cameraservice。
2 HAL3 call back API2，数据流回调
- API2中，所有数据流都走BufferQueue传递，这个更高效，和上面的API1的StreamingProcessor一样；
- 步骤：hal回图告诉Camera3Device通知Camera3Stream这张buffer图已经ready，执行queueBuffer给BufferQueue，进而Consumer就会被通知到有Buffer上来了，Consumer通常是APP/SurfaceFlinger/录像(VideoEncoder)。
4. C++层CameraService的Camera2流程
1. C++层Camera2获取CameraCharacteristic
1. C++层CameraService的getCameraCharacteristics总流程
getCameraCharacteristics：
- 获取静态metadata，这颗CameraDevice支持的参数，比如JpegSize；
- 如果是call HAL3的getCameraCharacteristics，可以不需要openCamera；
- 使用步骤：
- 第一步：Cameraserver进程刚起来做enumerate时会将CameraCharacteristics存放在CameraProviderManager的DeviceInfo3里面的mCameraCharacteristics，因为当C++层CameraService启动后，CameraDevice的静态metadata不会改变；
- 第二步：上层APP问CameraService要CameraCharacteristics时，CameraService就从DeviceInfo3对象中直接获取，不会调用到HAL去，可以减少binder call hal的次数；
1.1 CameraProvider初始化mCameraCharacteristics流程：
步骤：
- 第一步：C++层CameraService启动时，会问hal有多少颗CameraDevice，对每颗cameraDevice都执行addDevice，每一颗CameraDevice会去获取CameraCharacteristics，保存在mCameraCharacteristics；
- 第二步：如果是Logical MultiCamera，会针对每一颗Physical Camera调用HAL层的getPhysicalCameraCharacteristics，保存在mPhysicalCameraCharacteristics Map中；
1.2 CameraProvider初始化mCameraCharNoPCOverride流程：
步骤：
- C++层CameraService启动时，在enumerateProviders会调用CameraProviderManager的filterSmallJpegSizes，这个方法是剔除小于1080P的JpegSize，目的是兼容老的hal版本，剔除前会保留mCameraCharacteristics到mCameraCharNoPCOverride，然后删除mCameraCharacteristics里小于1080P的JpegSize；
- 如果APP TargetSdkVersion小于S，使用mCameraCharNoPCOverride，如果大于S，使用mCameraCharacteristics；
2. CameraService的getCameraCharacteristics逻辑
步骤：
- 第一步：根据SystemCameraKind判断是否要拒绝访问，如果不拒绝，则通过上层APP传入的TargetSDK获取overrideForPerfClass，然后传递给CameraProviderManager获取CameraCharacteristics；
- 第二步：判断是否有Camera权限，如果没有Camera权限，删除必须要有Camera权限才能访问的静态metadata，然后再返回静态metadata（这里可以优化下，将无静态权限才能访问的静态Metadata缓存起来，不用每次都去操作Metadata）；
2.1 shouldRejectSystemCameraConnection逻辑，获取SystemCameraKind的权限：
SystemCameraKind：
- PUBLIC：对所有应用程序和系统组件都是可见；
- SYSTEM_ONLY_CAMERA：只对有android.permission.SYSTEM_CAMERA权限的进程可见，比如系统相机，不会暴露给第三方应用程序；
- HIDDEN_SECURE_CAMERA：只对HAL应用可见，比如人脸解锁（通过hwbinder连接）；
步骤：
- 第一步：获取调用者的PID/UID/SystemCameraKind/以及是否是systemClient；
- 第二步：如果是c++层cameraserver自己调用自己，则不拒绝，这种情况一般出现在hal调用c++层cameraserver再调用自己，不会拒绝；
- 第三步：如果是systemClient，则不拒绝，uid小于10000都是systemClient；
- 第四步：如果systemCameraKind是PUBLIC，则不拒绝；
- 如果systemCameraKind是HIDDEN_SECURE_CAMERA，拒绝，因为走到这里说明不是hal调用过来，所以拒绝；
- 如果systemCameraKind是SYSTEM_ONLY_CAMERA，并且有SYSTEM_CAMERA权限，则不拒绝，没有SYSTEM_CAMERA权限则拒绝；

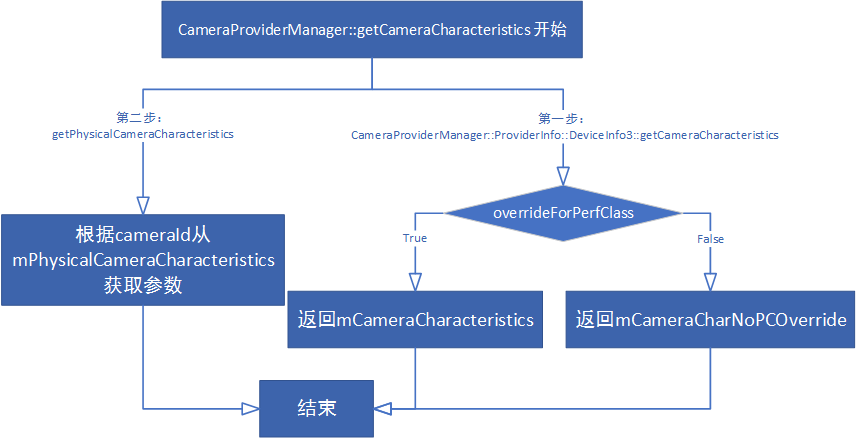

2.2 CameraProviderManager的getCameraCharacteristics逻辑
步骤：
- 第一步：判断是否要为PerfClass做Override；如果要做Override，则返回mCameraCharacteristics，否则返回mCameraCharNoPCOverride；
- 第二步：则根据CameraId从mPhysicalCameraCharacteristics里面获取hidden physical camera characteristics；
2. C++层Camera2获取addListener
1 addListener总体流程
-
作用：实时监听手机每颗camera的状态，每颗camera都保持一个状态，比如打开相机，手机摔到了某颗camera，camera不能使用了，CameraService可以立刻返回一个状态给客户端，如果有多个客户端使用，可以通知到多个客户端。
-
ICameraService.aidl的addListener：
- CameraStatusAndId[] addListener(in ICameraServiceListener listener);
- CameraStatusAndId[] addListener(in ICameraServiceListener listener);
-
直接调用addListenerHelper就是vendorListener，直接调addListener就不是vendorListener
1.1 CameraService::addListener方法详解
- 步骤：
- 第一步：检查调用者进程是否有监听Camera Open和Close权限，如果没有就不会告诉调用者哪颗camera打开、关闭，不会调用onCameraOpened、onCameraClosed；
- 第二步：判断调用者进程是否已经add过Listener，如果没有add过，构造ServiceListener并调用initialize方法，将ServiceListener保存在mListenerList，然后向UidPolicy注册Monitor事件，监听UID的变化；
- 第三步：遍历mCameraStates，将结果存放入输出对象cameraStatuses中，然后erase掉需要对调用者隐藏的CameraStates；最后执行listener->onTorchStatusChanged，更新TorchModeStatus给调用者进程；
CameraStatus：
cameraId：Camera设备的Id；
status：Camera设备当前的状态；
unavailablePhysicalIds：针对LogicalMulticamera情况，存放不可用的PhysicalCameraID；
clientPackage：如果拥有监控Opened/Closed权限，返回CameraDevice被哪个进程正在使用；

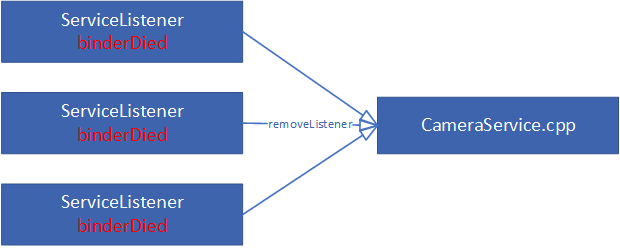

1.2 removeListener流程详解
- 步骤：
- 第一步：CameraService会保存每一个调用者客户端的ServiceListener对象，都会监听对端客户端的binderDied，当对端died，CameraService这边的binderDied会被调用，然后调用CameraService::removeListener，将这个客户端的ServiceListener从mListener移除；
- 第二步：注销UidPolicy监听对端进程状态，注销binder监听，删除mListenerList的ServiceListener；

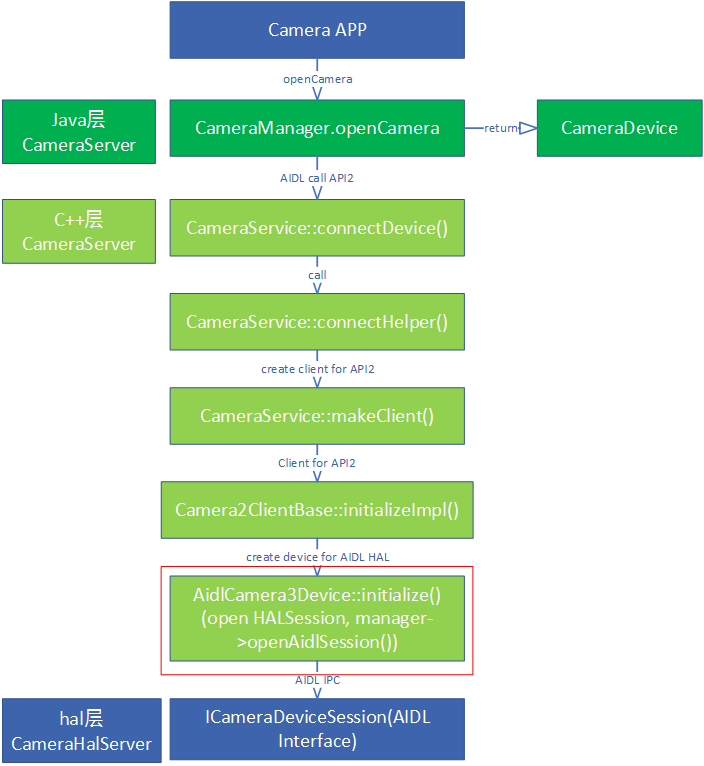

3. C++层Camera2 OpenCamera
1. OpenCamera总体流程
- 步骤：
- 第一步：检查权限，权限包括camera自己的权限、手机对camera的限制（比如DevicePolicy）、censer隐私权限；
- 第二步：调用者需要打开的Camera和已经打开Camera的关系，如果两个调用者进程都去打开一个Camera，就会有两个进程抢占；
- 第三步：做openCamera动作，主要是cameraClient初始化，调用hal真正做openCamera，给Camera做上电动作；
- 第四步：初始化cameraDevice；
正常耗时30ms左右，如果hal异步做就不耗时；
2. CameraService::connectDevice，都是从这里开始
- API2用connectDevice–>检查权限–>ConnectHelper，这里说API2；
- API1用connect–>ConnectHelper；

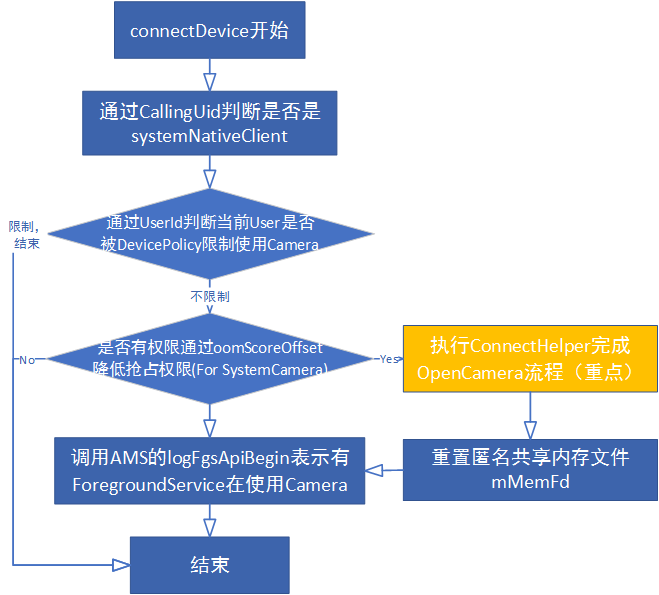

- 步骤：
- 第一步：通过CallingUid判断是否是systemNativeClient，systemNativeClient主要针对VendorClient，hal端的Client，比如人脸解锁，在流程上做一些特殊处理，VendorClient没有包名，可以不用对包名做检查权限；
- 第二步：通过UserId判断是否当前User被DevicePolicy限制使用Camera，一般在多用户场景，如果限制就会报错结束，如果不限制继续往下走，判断是否有权限通过oomScoreOffset降低抢占权限，意思用oomScoreOffset降低抢占优先级，这种只是为了SystemCamera，如果是SystemCamera但是没有oomScoreOffset也会结束退出；
- 第三步：执行ConnectHelper完成OpenCamera流程（重点），然后重置匿名共享内存文件mMemFd，mMemFd是记录上一次openSession的信息，调用AMS的logFgsApiBegin，logFgsApiBegin表示有ForegroundService在使用Camera，closeCamera是logFgsApiEnd；
3. CameraService::connectHelper（重点）

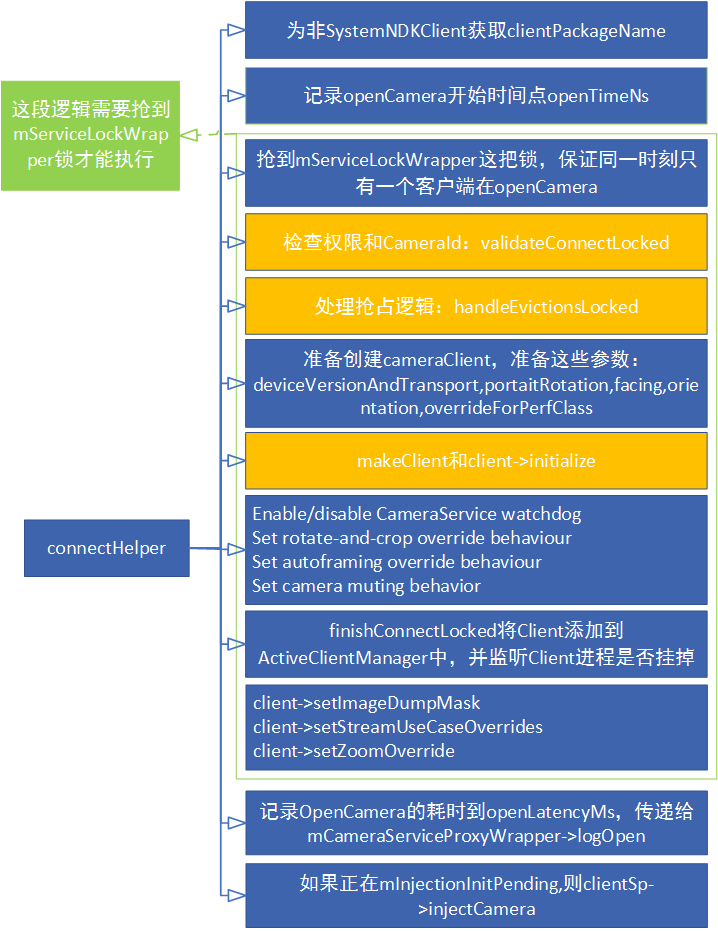

- 步骤：

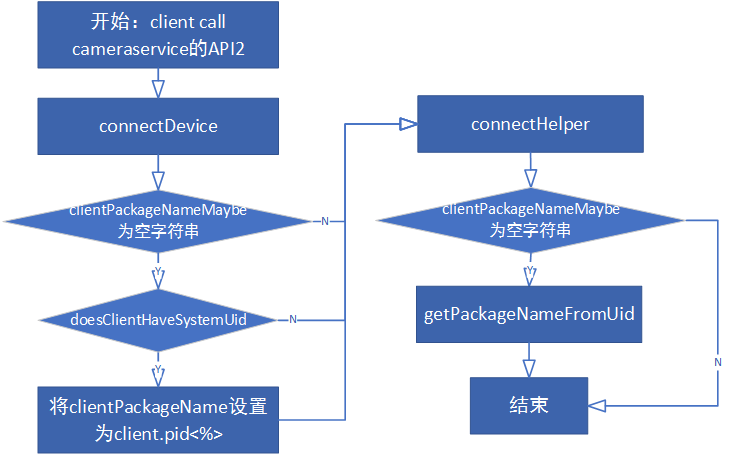

- 第一步：为非SystemNDKClient获取clientPackageName，定位那个进程在使用camera，然后记录openCamera开始时间点openTimeNs里，在connectHelper结束时会记录OpenCamera的耗时openLatencyMs，传递给mCameraServiceProxyWrapper->logOpen，没有log打印耗时。
- 绿色方框里面部分：
- 抢到mServiceLockWrapper这把锁，超时时间是3s，保证同一时刻只有一个客户端在openCamera，如果这里超时看一下上次openCamera时候这把锁是不是没有释放，也有可能close卡主，mServiceLockWrapper被持有的地方比较多都要查；
- 检查权限和CameraId：validateConnectLocked（重点）；
- 处理抢占逻辑：handleEvictionsLocked（重点）；
- 准备创建cameraClient，准备参数：
- deviceVersionAndTransport：是指hidl的deviceVersion、Transport；
- portaitRotation：旋转多少度是竖屏；
- facing：打开camera是前置还是后置；
- orientation：设备角度；
- overrideForPerfClass：对参数做的修改；
- 把准备的参数传入makeClient，这里会区分API1或者API2，API1创建camera2Client，API2创建cameraDeviceClient，这里看API2；client->initialize，会传入monitorTags，monitorTags：可以监听每一帧里面的metadata变化，debug时使用，比如dumpsys media.camera。（重点）
- CameraService watchdog：监听函数的耗时；rotate-and-crop override behaviour：是否要做override行为；autoframing override behaviour：自动选帧；camera muting behavior：camera没有关闭，但是不能出正常的图像，比如显示黑屏或者测试图片，如果isCameraPrivacyEnabled=true就不能出正常的图像，接着如果supportsCameraMute=ture启流时需要mute，否则关闭camera。 client->setImageDumpMask；client->setStreamUseCaseOverrides；client->setZoomOverride，这3个都是debug使用。
- finishConnectLocked：把打开后的CameraClient添加到ActiveClientManager中，ActiveClientManager监听CameraClient进程是否挂掉；
- logConnected：dumpsys 可以看到；linkToDeath：监听调用者进程是否挂掉，调用者挂掉CameraService就会disconnect；
- mInjectionInitPending：是指外接的camera可以动态切换，暂时没人用。

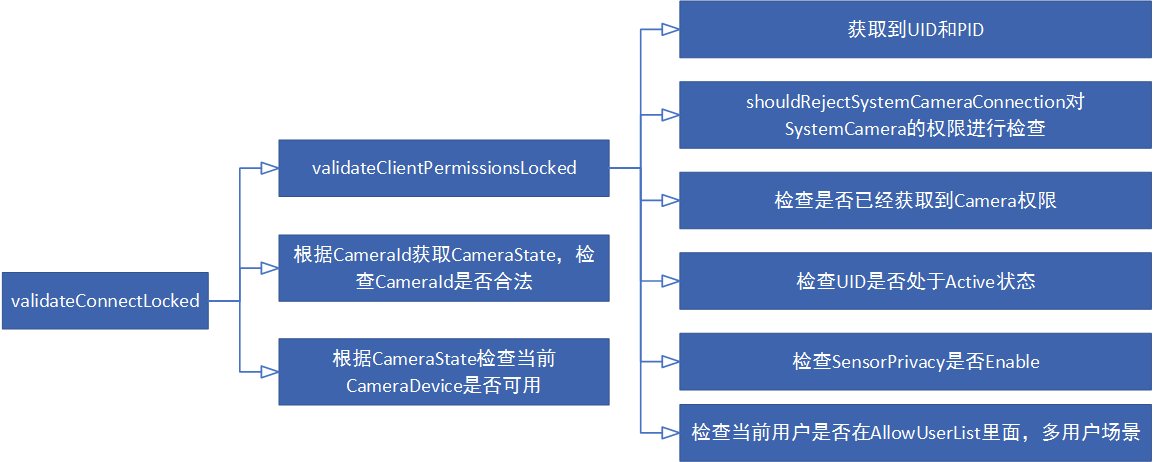

3.1 validateConnectLocked
- 步骤：
- 第一步：validateClientPermissionsLocked：获取调用者客户端的UID和PID；执行shouldRejectSystemCameraConnection对SystemCamera的权限进行检查，前面说过这个；检查非系统camera的权限，是否已经有Camera权限；检查调用者UID是否处于Active状态；检查调用者SensorPrivacy是否Enable，如果没有就不能使用；检查当前用户是否在mAllowedUsers里面，多用户场景，
- mAllowedUsers赋值：
CameraService::onFirstRefmCameraServiceProxyWrapper->pingCameraServiceProxy
CameraServiceProxyWrapper::pingCameraServiceProxyproxyBinder->pingForUserUpdate
binder call java层
CameraServiceProxy.javanotifySwitchWithRetriesnotifySwitchWithRetriesLockednotifyCameraserverLocked(ICameraService.EVENT_USER_SWITCHED, ..)mCameraServiceRaw.notifySystemEvent(eventType, ..)
binder call c++层
CameraService::notifySystemEventICameraService::EVENT_USER_SWITCHED:doUserSwitch(/*newUserIds*/ args);CameraService::doUserSwitch(.. newUserIds)mAllowedUsers = std::move(newAllowedUsers);
- 第二步：根据CameraId获取CameraState，检查CameraId是否合法；
- 第三步：根据CameraState检查当前CameraDevice是否可用，CameraDevice的状态：PRESENT、NOT_PRESENT、ENUMERATING；

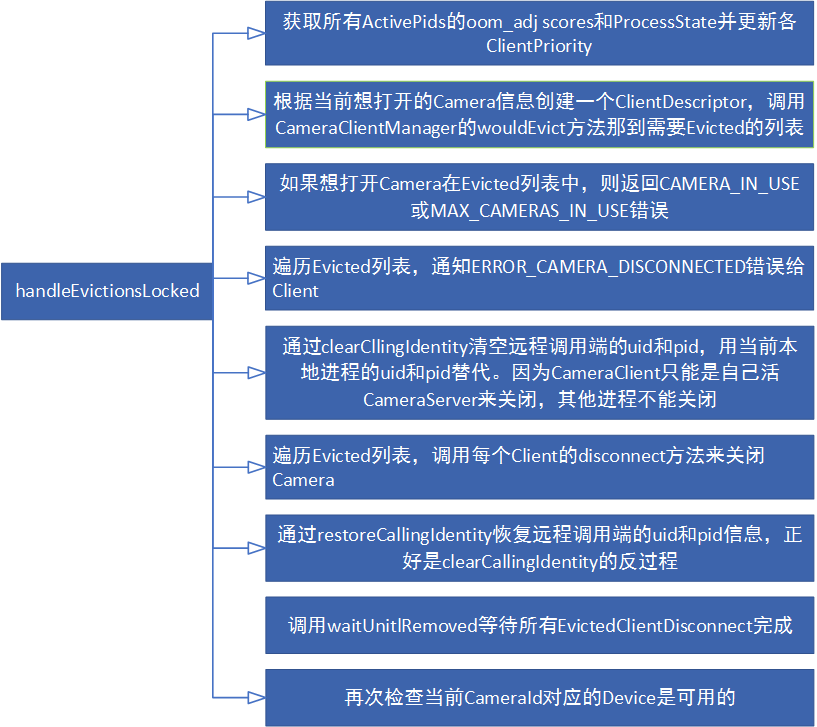

3.2 handleEvictionsLocked
- 步骤：
- 第一步：新的客户端进程打开camera时，获取所有已经连接camera客户端进程的oom_adj scores和process state，这两个都是实时变化的，更新各ClientPriority。比如有多个客户端进程连接camera，每一个客户端进程都持有一个client，这个client就是ActiveClient，客户端进程的pid就是ActivePid，保存在数组里面。
- 第二步：根据当前客户端进程想打开的camera创建一个ClientDescriptor，每个连接camera的进程都有一个ClientDescriptor，然后调用CameraClientManager的wouldEvict方法拿到需要被抢占的调用者进程的evicted列表，wouldEvict是抢占逻辑的核心。比如已经有进程连接camera，新的进程也想要连接camera，把所有的进程都放入wouldEvict做裁决谁连接camera。
- 第三步：如果想打开camera的客户端进程在evicted列表中，就返回CAMERA_IN_USE(被人占用)或MAX_CAMERAS_IN_USE(没人占用，自己优先级低也不能打开)。开camera的客户端进程不在evicted列表，就表示打不开，当前进程优先级不够。
- 第三步：如果evicted列表只有已经连接camera的进程，遍历evicted列表，给每一个进程发送ERROR_CAMERA_DISCONNECTED，断开连接camera，然后执行clearCllingIdentity清空远程调用端的uid和pid，用cameraserver进程的uid和pid替代，下面执行disconnect时检查callingPid和调用者pid如果不一样就直接返回。
- 第四步：再遍历evicted列表，调用每个已经连接的Client的disconnect方法关闭Camera，通过restoreCallingIdentity恢复远程调用端的uid和pid，正好和clearCallingIdentity相反。调用waitUnitlRemoved等待所有evictedClientDisconnect完成。
- 最后，再次检查当前CameraId对应的Device是否可用。
3.3 ClientDescriptor
描述一颗CameraClient对象。
- KEY：当前CameraClient对应的CameraId；
- VALUE：当前CameraClient对象；
- cost：打开当前Camera需要耗费的resourceCost，用resourceCost描述打开相机需要的资源；
- conflictingKeys：与上面KEY的值必须相同，如果不同就表示不能打开camera，
- 比如：
- KEY=0,conflictingKeys=(1,2)，表示当前进程已经打开了camera 0，想再打开camera 1、2，就打不开；
- 进程A:KEY=0,conflictingKeys=(1,2)，进程B:KEY=2，表示进程B已经打开的camera 2涵盖在进程A想再打开的camera 1、2，这样也会冲突；
- score：打开当前Camera的客户端进程oom_adj score，这个值越大越容易被LMK干掉，前台进程这个值为0；
- ownerId：打开当前Camera的客户端进程pid；
- state：打开当前Camera的客户端进程的状态，值越小优先级越高；
- isVendorClient：打开当前Camera的客户端是否是Vendor进程；
3.4 ClientPriority
描述一颗CameraClient客户端进程的优先级。
- score：打开当前Camera的客户端进程oom_adj score，这个值越大越容易被LMK干掉，前台进程这个值为0；
- state：打开当前Camera的客户端进程的状态，值越小优先级越高；
- isVendorClient：打开当前Camera的客户端是否是Vendor进程；
这个类重载了比较运算符，比如 >,>=,<,<=，通过score和state来判断大小，ClientPriority值越小，优先级越高。
//小于运算符
bool operator< (const ClientPriority& rhs) const {if (this->mScore == rhs.mScore) {return this->mState < rhs.mState;} else {return this->mScore < rhs.mScore;}
}
4. Camera抢占逻辑
conflicting表示是否有冲突：当前进程想要打开的key和已经打开的curKey相等就有冲突；当前进程的client想要打开的key是否已经包含在已经打开camera的client的conflictingKeys里面。
bool conflicting = (curKey == key || i->isConflicting(key) ||client->isConflicting(curKey));
- 抢占逻辑：
- 想打开的camera与已打开camera存在冲突
- 如果是同一个进程打开camera有冲突；
- 在不同时间点想打开同一颗Camera，可以随时时打开；
- 想打开不同颗Camera，本来就有冲突，不能同时打开，用之前的camera；
- 如果是不同进程打开camera有冲突；
- 已打开camera进程优先级低，当前进程优先级高，可以打开camera；
- 已打开camera进程优先级高，当前进程想打开camera会失败，无法打开；
- 如果是同一个进程打开camera有冲突；
- 如果是同进程或者不同进程打开camera，想打开的camera与已打开的camera不存在冲突，就使用resourceCost做限制，最大resourceCost是100；
- 如果打开camera进程的Total cost超过最大值100，比如：进程A已经打开了camera0，使用的resourceCost=51，进程B想打开camera1，使用的resourceCost=50，这两个resourceCost之和是101，就判定这两个进程打开camera有冲突；
- 已打开camera进程优先级低，当前进程优秀级高，可以打开camera；
- 已打开camera进程优先级高，当前进程想打开camera会失败，无法打开；
- 如果Total cost未超过最大值，当前进程直接打开camera。比如：进程A已经打开了camera0，使用的resourceCost=40，进程B想打开camera1，使用的resourceCost=40，这两个resourceCost之和是80，就判定这两个进程打开camera没有冲突；
- 如果打开camera进程的Total cost超过最大值100，比如：进程A已经打开了camera0，使用的resourceCost=51，进程B想打开camera1，使用的resourceCost=50，这两个resourceCost之和是101，就判定这两个进程打开camera有冲突；
疑问：
- 同一进程能否重复打开同一颗Camera？Yes
- 同一进程能否同时打开不同颗Camera？Yes，如果打开的2颗camera不冲突，可以用resourceCost做限制，如果resourceCost超过100看进程优先级，resourceCost不超过100，能同时打开不同颗Camera。
- 不同进程能否重复打开同一颗Camera？Yes
- 不同进程能否同时打开不同颗Camera？Yes，如果打开的2颗camera不冲突，可以用resourceCost做限制，如果resourceCost超过100看进程优先级，resourceCost不超过100，能同时打开不同颗Camera。

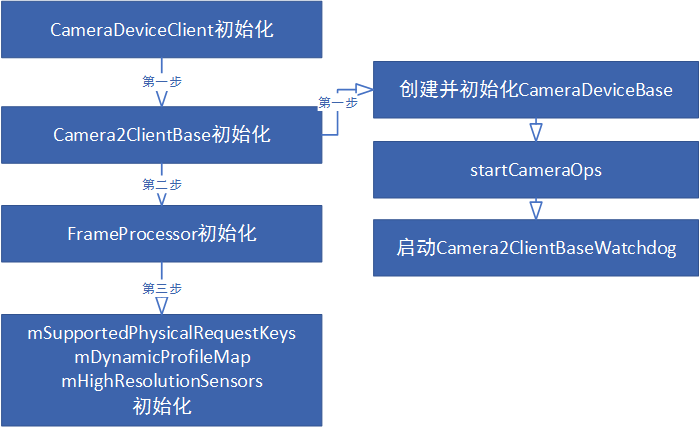

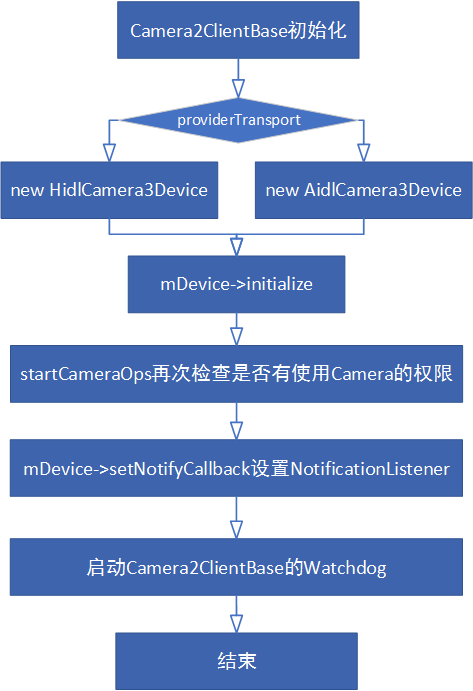

5. CameraDeviceClient初始化

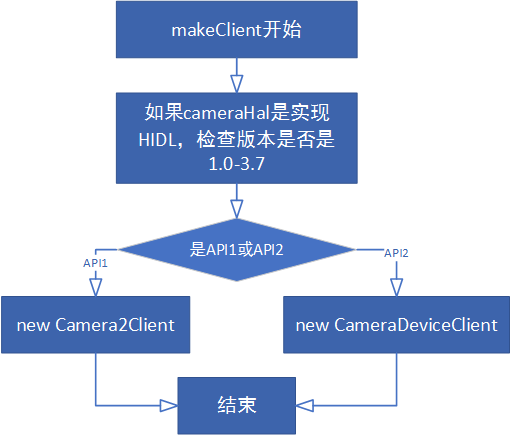

5.1 API2 makeClient流程
5.2 API2 CameraClient类图：CameraDeviceClient
- API2/API1 CameraClient各个类的职责：
- CameraDeviceClient：API2，负责处理与API2相关的业务逻辑；
- CameraDeviceClientBase：负责继承API2的ICameraDeviceUser；
- Camera2ClientBase：负责处理API1和API2共用的逻辑且与CameraDevice操作有关系；
- CameraService::BasicClient：负责处理API1和API2共用的逻辑且与CameraDevice操作无关；
- Camera2Client：负责处理与API1相关的业务逻辑；
- CameraService::Client：负责继承API1的ICamera(BnCamera)；
5.3 API2 CameraDeviceClient成员变量
- mFrameProcessor::FrameProcessorBase：从cameraDevice获取每帧的ResultMetadata；
- mSupportedPhysicalRequestKeys::vector：PhysicalCamera支持设置的RequestKeys，上层送submitRequest时用于过滤掉不支持的Request设置；
- mStreamMap::KeyedVector<sp, StreamSurfaceId>：以Map方式存值，key是GraphicBufferProducer，相当于一个surface或者stream，value是StreamId和SurfaceId的组合，使用组合的原因是在sharedStream的情况，一个stream有多个surface，比如hal发送一个stream，cameraserver接收多个输出surfaceId；
- mConfiguredOutputs::KeyedVector<int32_t, OutputConfiguration>：上层APP下发配置的流时，每个流保存在OutputConfiguration列表，key是streamId，value是OutputConfiguration；
- mDynamicProfileMap::map<int64_t, int64_t>：key是profileId，value是SupportedDynamicProfiles BitMap，bitMap是多个profileId用或连接的，存放当前这颗camera支持的dynamicRangeProfiles，上层APP送submitRequest时会对设置的值做检查，做检查的原因是cameraserver不知道上层下发的dynamicRangeProfile是否合法，需要向hal查询是否支持，dynamicRangeProfile放在OutputConfiguration；
- mInputStream::InputStreamConfiguration：存放InputStream，上层APP把buffer回灌到hal，只支持一路InputStream；
- mStreamingRequestId::int32_t：存放最新Streaming的RequestId，每次调用submitRequestList后，cameraserver会有一个mRequestIdCounter++，用于判断当前stream或repeatingRequest是否处于Active；
- mRequestIdCounter::int32_t：submitRequestList时++，唯一标识当前的这次submitRequest行为；
- mPhysicalCameraIds::vector：存放当前这颗Camera支持的PhysicalCamera的Id，对logicalMultiCamera有效；
- mDeferredStreams::Vector：存放处于Defer状态的OutputStream，SurfaceReady后会move到mStreamMap，比如这条stream的serface没有ready，等ready后上层APP再重新送下来，一旦SurfaceReady就会把serface从mDeferredStreams删除，然后放入mStreamMap，有助于提高启动性能；
- mStreamInfoMap::map<int32_t, OutputStreamInfo>：key是streamId，value是outputStreamInfo的map，记录每路outputStream的info；
- mHighResolutionCameraIdToStreamIdSet::map<std::string, std::unordered_set>：key是高分辨率（>=24M）的camera id (logical/physical) ，value是list of stream ids，检查Request里面设置的SensorPixelModel与OutputConfiguration里面的SensorPixelMode是否一致；
- mHighResolutionSensors::set：用于判断是否支持高分辨率Stream的Camera，用ULTRA_HIGH_RESOLUTION_SENSOR的capability；
- mCompositeStreamMap::KeyedVector<sp, sp>：用于合成流再给回APP，等价于mStreamMap，存放3中需要合成的Stream：HEIC，JPEG_DEPTH(Jpeg with XMP depth metadata)，JpegR(Jpeg with Recovery map)；
- mProviderManager::CameraProviderManager：存放CameraProviderManager的实例，用于判断是否是logical multi-cam和isSessionConfigurationSupported；
- mOverrideForPerfClass::bool：是否要Override the camera characteristics for performance class primary cameras，在isSessionConfigurationSupported使用；
- mUserTag::string：上层送request时执行CaptureRequest.setTag记录最新设置的mUserTag，记录在event log里面；
- mVideoStabilizationMode::int：记录最新的VideoStabilizationMode，记录在event log里面；
5.4 API2 CameraDeviceClient与Stream的变量
- outPutStream：
- mConfiguredOutputs：保存streamId映射 OutputConfiguration，OutputConfiguration是上层app下发的stream信息，上层要求的stream格式；
- mStreamMap：保存IGraphicsBufferProducer binder映射streamId和surfaceId；
- mStreamInfoMap：保存streamId映射OutputStreamInfo，OutputStreamInfo是指cameraserver要求的stream格式；
- mDeferredStreams：保存streamId；
- InputSream：
- mInputStream
5.5 API2 CameraDeviceClientBase成员变量
- mRemoteCallback::ICameraDeviceCallbacks：保存给App进程的回调对象实例；
5.6 API2 Camera2ClientBase成员变量
- mSharedCameraCallbacks::SharedCameraCallbacks：保存回调到App的对象；
- mInitialClientPid::pid_t：记录初始化CameraClient时传递的ClientPID；
- mOverrideForPerfClass::bool：是否要Override the camera characteristics for performance class primary cameras；
- mLegacyClient::bool：Client是否是API1；
- mCameraServiceProxyWrapper::CameraServiceProxyWrapper：CameraServiceProxy对象，用于与之交互；
- mDevice::CameraDeviceBase：存放CameraDeviceBase的实例；
- mDeviceActive::bool：标识当前CameraDevice是否处于Active状态；
- mApi1CameraId::int：API1的Camera ID，如果是API2，这个值为-1；
- mCameraServiceWatchdog::CameraServiceWatchdog：CameraClient的WatchDog，监控disconnect是否timeout；
5.7 API2 CameraService::BasicClient成员变量
- sCameraService::CameraService：保存CameraService的实例，用于Client回调CameraService；
- mCameraIdStr::String8：CameraID；
- mCameraFacing::int：Camera的面向，前置或者后置；
- mOrientation::int：Camera sensor的安装角度；
- mClientPackageName::String16：客户端进程的package name；
- mSystemNativeClient::bool：是否是SystemNativeClient，如果UID小于AID_APP_START的Native进程；
- mClientFeatureId::String16：Client进程的feature id，上层app设置的mContext.getAttributionTag()，调用AppOpsManager使用；
- mClientPid::pid_t：Client的PID；
- mClientUid::uid_t：Client的UID；
- mServicePid::pid_t：CameraService的PID；
- mDisconnected::bool：当前Client是否处于Disconnect状态；
- mUidIsTrusted::bool：UID是否是可信的，白名单，这些可信mediaserver, cameraserver, telephony；
- mOverrideToPortrait::bool：是否要将Stream通过Rotate和Crop成Portrait，兼容性考虑；
- mAudioRestriction::int32_t：对Audio的限制策略；
- mRemoteBinder::IBinder：保存给App进程的回调对象实例；
- mAppOpsManager::AppOpsManager：AppOpsManager实例，用于检查Client是否有Camera操作权限；
- mOpsCallback::OpsCallback：AppOps的回调，用于通知App的操作权限变化；
- mOpsActive::bool：是否开始监听CameraOps；
- mOpsStreaming::bool：是否开始执行CameraOps；
5.8 API2 clientPackageName赋值逻辑
调用者进程的包名
- openCamera时，上层Java层APP会传递Client package name到CameraService；
- 如果是NativeClient，传递的package name为空字符串，cameraservice会主动获取包名；
- connectHelper是API1和API2通用的逻辑；
5.9 AppOpsManager处理逻辑
AppOpsManager是应用程序执行某个操作权限的管理类，有两个目的
- 运行时的访问权限控制，比如某个APP是否有权限执行某个操作；
- 运行时的访问权限跟踪，比如某个APP在使用camera的过程中发生camera操作权限的变更，允许openCamera但在使用过程中不允许使用camera，比如分屏时一个屏幕显示预览，另一个屏幕操作settings把camera权限关掉；

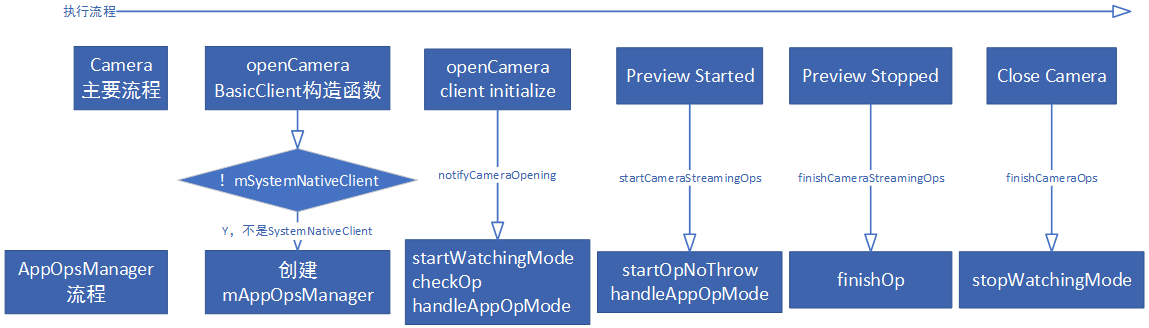

- 第一步：检查是否是mSystemNativeClient，如果不是mSystemNativeClient创建mAppOpsManager，如果是mSystemNativeClient后面的步骤可以不用操作；
- 第二步：initialize时执行notifyCameraOpening，告诉AppOpsManager调用者客户端需要openCamera，检查客户端是否有openCamera的权限，开始跟踪操作camera的权限；
- startWatchingMode：开始监听调用者APP进程在使用过程中是否有操作权限的变化；
- checkOp：检查调用者的uid和packagename是否能匹配；
- handleAppOpMode：下面说；
- 第三步：Preview Started，送request让hal上帧出图，执行startCameraStreamingOps；
- startOpNoThrow：执行更严格的检查，检查camera相关的全部权限，不符合就会返回appOpMode回来；
- 第四步：Preview Stopped，执行finishCameraStreamingOps，finishOp：告诉AppOpsManager上一次的start到到这执行结束；
- 第五步：Close Camera，执行finishCameraOps，stopWatchingMode，对应openCamera的startWatchingMode；
handleAppOpMode
- 第一步：针对MODE_ERRORED和MODE_IGNORED两种Mode做了处理；
- 如果mode是MODE_ERRORED，返回PERMISSION_DENIED，没有权限不允许openCamera；
- 如果mode是MODE_IGNORED，表示AppOpsManager忽略了检查或者检查不到，比如Client是native service，不属于上层java层APP，就会忽略检查返回MODE_IGNORED，如果是后台应用程序也会返回MODE_IGNORED；
- 第二步：检查mUidIsTrusted，如果uid不是Trusted，就读取isUidActive、isCameraPrivacyEnabled；
- isUidActive如果为true表示APP在前台，如果为false表示在后台；
- isCameraPrivacyEnabled如果为true表示camera的隐私权限被打开了，预览流的图像不能呈现给用户，但是可以openCamera，如果为false表示随便看camera预览图像；
- 第三步：如果Camera Privacy Enabled，这里趋向于继续让OpenCamera正常执行（不返回-EACCES），后续做mute动作；
监听Camera预览过程中操作权限发生改变
- 第一步：判断mAppOpsManager是否为空，如果不为空判断op是否为OP_CAMERA，如果是就调用checkOp获取到mode；
- 第二步：针对MODE_ERRORED、MODE_IGNORED和MODE_ALLOWED三种Mode做了处理；
- MODE_ERRORED在使用camera过程中不允许使用camera，block()关闭Camera；
- MODE_IGNORED下面说，mute camera或block camera或者什么都不做，mute意思是hal返回test pattern的图像或者一张黑图，block是会直接关闭Camera；
- MODE_ALLOWED表示opchange，之前不允许现在允许，设置override mute mode；
MODE_IGNORED
- 读取isUidActive、isCameraPrivacyEnabled，如果不是mUidIsTrusted，如果是isUidActive，如果隐私打开，检查是否支持mute.
5.10 UidPolicy控制逻辑
Android 如何查看进程的UID
- 可以通过ps –A来查看，一个UID下面可以有多个进程
- ps -A |grep com.android.camera
单用户情况
- 比如命令显示u0_a001表示该应用是use0下面的应用，user0是主用户，id是001
- 普通应用程序的UID都是从10000开始的，所以最终计算出的UID就是10001
多用户情况
- 比如命令显示可以看到其他用户u14_a001，userID是14，计算方式是：100000*14+10106=1410106
UidPolicy与AMS的交互
- UidPolicy类是CameraService创建的，用于监控Client UID的状态变化，当UID状态为IDLE时不允许使用Camera。
UidPolicy与AMS的交互逻辑，监控uid的变化：
- 第一步：CameraService起来后会用linkToDeath监控AMS是否有crash，registerUidObserverForUids告诉AMS需要监控哪些uid，第一次注册时发送的uid列表是空的；
- 第二步：有调用者client端开始addListener/openCamera就会执行registerMonitorUid，监控调用者client端；
- 第三步：在camera运行过程中AMS会回调uid状态的变化；
- 第四步：调用者client端不使用camera时removeListener/CloseCamera会调到removeUidFromObserver，最后调用者client结束时执行unregisterUidObserver/unlinkToDeath；
UidPolicy成员变量
- mRegistered：是否向AMS注册了监听uid，如果AMS比CameraService后启动或AMS突然挂了，这个变量可能会为False；
- mActiveUids：处于Active状态的uid列表；
- mMonitoredUids：正在监控的uid列表；
- mOverrideUids：保存UID的Override状态，用于debug，通过cmd命令设置；
UidPolicy方法
- registerSelf()/unregisterSelf()：注册/注销UID Observer，CameraService::onFirstRef call registerSelf，CameraService::~CameraService call unregisterSelf；
- isUidActive(uid_t uid, String16 callingPackage)：判断当前UID是否处于Active状态；
- getProcState(uid_t uid)：获取当前UID的ProcState；
- IUidObserver的回调方法：处理UID状态发生变化；
- addOverrideUid/removeOverrideUid：设置/移除某个UID的Override状态，修改mOverrideUids列表，用于debug；
- registerMonitorUid/unregisterMonitorUid：注册/注销监听某个Uid的状态变化；
- onServiceRegistration：监听AMS服务注册上了，有可能AMS比CameraService起来得慢一些/AMS挂掉重启，因此需要AMS启动后才能去注册监听UID状态；
- binderDied：AMS服务挂掉了，等AMS重启后要重新注册；
IUidObserver回调接口
- void onUidGone(int uid, boolean disabled);：当前UID的所有进程没有运行；
- void onUidActive(int uid);：当前UID的所有进程在前台运行，处于Active状态；
- void onUidIdle(int uid, boolean disabled);：当前UID处于IDLE状态，UID的进程在后台运行了一段时间了或者UID的进程都未运行，需要把client和cameraservice block，因为IDLE状态的client禁止使用camera；
- void onUidStateChanged(int uid, int procState, long procStateSeq, int capability);：当前UID的procState发生变化；
- void onUidProcAdjChanged(int uid, int adj);：当前UID的所有进程oom adj值发生变化；
onUidIdle处理流程
- 当Camera App从前台切到后台时，如果没有close camera，onUidIdle回调会被调用，如果uid没在mActiveUids里面，执行blockClientsForUid，阻止调用者client端使用cameraservice，从而防止在后台使用Camera；
onUidStateChanged处理流程
- UID的所有进程ProcState发生变化，就会执行onUidStateChanged，如果从mMonitoredUids检查当前UID的所有进程ProcState发生变化，会通知所有客户端的onCameraAccessPrioritiesChanged；
- onCameraAccessPrioritiesChanged：如果其他调用者客户端收到这个接口的回调，可以重新再openCamera，可能之前和其他进程抢占某颗camera没有成功，自己进程优先级低，可以再次重新连接这颗camera；
- onCameraAccessPrioritiesChanged：如果其他调用者客户端收到这个接口的回调，可以重新再openCamera，可能之前和其他进程抢占某颗camera没有成功，自己进程优先级低，可以再次重新连接这颗camera；
onUidProcAdjChanged处理流程
- 当ProcAdj发生变化时，判断当前uid的进程是否在mMonitoredUids，判断当前uid的进程是否在使用camera，如果在使用camera，将自己及adj小于自己的UID放在notifyUidSet，会通知放在notifyUidSet里面Listener的onCameraAccessPrioritiesChanged；
5.11 SensorPrivacyPolicy
SensorPrivacyPolicy的作用
- SensorPrivacyPolicy用于控制sensor隐私，SensorPrivacy和CameraPrivacy；
- SensorPrivacy: 启用后，不允许所有App使用Camera，包括正在使用Camera的App，会强制关闭/不允许打开Camera；
- CameraPrivacy： 启用后，先判断这颗Camera是否支持mute，如果支持MuteCamera则直接Mute，返回黑图，否则会关闭Camera/不允许打开Camera；
SensorPrivacyPolicy与SensorPrivacyManager的交互
- 第一步：CameraService::onFirstRef起来时，执行linkToDeath连接systemserver监听systemserver挂掉，调用addSensorPrivacyListener监听systemserver的Litener，如果调用者客户端断开连接CameraService，CameraService销毁时会调用removeSensorPrivacyListener；CameraService::onFirstRef起来时也会执行isSensorPrivacyEnabled，表示监听的Sensor有一个SensorPrivacyEnabled就返回true；
- 第二步：在CameraService::connectHelper时会主动判断camera的SensorPrivacy是否Enabled，如果有enable，在connectHelper时会走CameraSensorPrivacy的逻辑，如果在使用过程中，SensorPrivacy发生改变，更新mSensorPrivacyEnabled，如果隐私权限打开了关闭所有camera；
SensorPrivacyPolicy方法详解
- registerSelf()/unregisterSelf()：注册/注销SensorPrivacyListener；
- isSensorPrivacyEnabled()：判断是否有一个SensorPrivacy是否使能了；
- isCameraPrivacyEnabled()：判断是否有一个CameraPrivacy是否使能了；
- onSensorPrivacyChanged：SPM回调通知sensorPrivacy发生变化了；
- onServiceRegistration：如果SPM挂掉或者比cameraservice后起来，会执行onServiceRegistration，重新注册SPM；
- binderDied：SPM服务挂掉了，等SPM重启后要重新注册；
5.12 CameraDeviceClient
CameraDeviceClient初始化
- 第一步： Camera2ClientBase初始化：创建CameraDeviceBase，startCameraOps，启动Camera2ClientBaseWatchdog监控Camera2ClientBase；
- 第二步：FrameProcessor初始化；
- 第三步：CameraDeviceClient用到的静态Metadata初始化；
Camera2ClientBase初始化
-
第一步：根据providerTransport拿到是HIDL/AIDL创建HidlCamera3Device/AidlCamera3Device，执行mDevice->initialize；
-
第二步：执行startCameraOps和AppOpsManager交互，再次检查调用者客户端是否有使用Camera的权限，如果没有权限还要closeCamera；
-
第三步：mDevice->setNotifyCallback将NotificationListener设置给CameraDevice，CameraDevice通知回调；
-
第四步：启动Camera2ClientBase的Watchdog，监听disconnect是否超时；
-
NotificationListener给CameraDevice回调通知
-
notifyError：通知错误，比如hal发生错误，不能生成buffer、hal crash，回调到Camera2Client这边，在回调到调用者Client APP；
-
notifyPhysicalCameraChange：如果使用logical multi-camera，通知回调当前哪颗physical camera目前处于Active状态；
-
notifyActive：通知CameraDevice处于Active出流状态；
-
notifyIdle：通知CameraDevice处于IDLE不出流状态；
-
notifyShutter：只有API2才有通知每帧的shutter事件；
-
notifyPrepared：通知某路流prepare结束，prepare是指提前申请streambuffer；
-
notifyRequestQueueEmpty：通知RequestQueue空了；
-
notifyAutoFocus/notifyAutoExposure/notifyAutoWhitebalance：只有API1使用，FrameProcessor通知3A信息；
-
notifyRepeatingRequestError：对Repeating用的Surface发生abandon了，abandon是指Surface消费端，比如serfaceflinger、appEncoder主动把bufferqueue释放掉了，cameraservice就不能送buffer；
FrameProcessor初始化
- FrameProcessor处理回调的Metadata的架构
- FrameProcessorBase启动一个线程调用FrameProducer，Camera3Device继承FrameProducer，就是调到Camera3Device的waitForNextFrame和getNextResult从ResultQueue里面获取可用的CaptureResult；
FrameProcessorBase.hstruct FilteredListener: virtual public RefBase {virtual void onResultAvailable(const CaptureResult &result) = 0;};
- FrameProcessor用RangeListener封装filteredListener，来管理每个客户端对Metadata的需求；
FrameProcessorBase.h
struct RangeListener {int32_t minId;int32_t maxId;wp<FilteredListener> listener;bool sendPartials;
};
List<RangeListener> mRangeListeners;
- 如果是API1，FrameProcessor的RangeListener可以同时注册多个Listener客户端，如果是API2会调用CameraDeviceClient注册一个listener到FrameProcessorBase；
CameraDeviceClient用到的静态Metadata初始化
- mSupportedPhysicalRequestKeys：如果是logical multi-camera，它对应的PhysicalCamera支持哪些RequestKeys，上层submitRequest时，把某颗PhysicalCamera不支持的Request参数remove掉；
- mDynamicProfileMap：针对hdr，key:profile id, value:Supported dynamic profiles bit map，存放支持的DynamicRangeProfiles，submitRequest时会对设置的值做检查；
- mHighResolutionSensors：支持高分辨率流的CameraDevice，前提要有ULTRA_HIGH_RESOLUTION_SENSOR capability，上层submitRequest时会对CONTROL_SENSOR_PIXEL_MODE做检查，要求Request和configure时填的值是一样的；
5.13 Camera3Device
Camera3Device架构
- client和device是一对一的关系，一个Camera2Client或者CameraDeviceClient就对应一个Camera3Device；
- 第一步：上层调用端使用cameraserver API先到client这边，如果需要client操作device，就会使用CameraDeviceBase，如果device有状态回调到client，通过FrameProducer主动调用，也可以用Camera3Device持有的NotificationListener回调；
- 第二步：Camera3Device调用hal时使用AidlCamera3Device或者HidlCamera3Device，都是在创建device时判断接口类型是AIDL/HIDL。AidlCamera3Device依赖AidlCameraDeviceCallbacks，HidlCamera3Device继承ICameraDeviceCallback；
- 第三步：hal回调返回的数据，如果是数据流，Camera3Device里面的outputStream可以调用stream的接口，比如returnbuffer，把buffer送到consumer端；如果是metadata，返回给client，再送给上层调用者APP；
Camera3Device核心内部类
Camera3Device::RequestThread：用于维护送给HAL的CaptureRequest的线程；
Camera3Device::HalInterface：Camera HAL ICameraDeviceSession类的封装；
Camera3Device::Camera3DeviceInjectionMethods：Inject Camera使用，意思是把外部的camera替换到内部camera，把HalInterfaceh对象换成mInjectedCamHalInterface从而调用ICameraInjectionSession。
- ICameraInjectionSession：提供了一种机制,允许外部Camera设备无缝地替代内部Camera,同时保持与原有Camera配置的兼容性。
- 这对于需要临时使用外部Camera(如USB Camera)替代内置Camera的场景非常有用。
CameraDeviceBase成员变量
- mImageDumpMask::bool：用于debug，如果是true，表示dump某个image，
dumpsys media.camera会使用，可以把mImageDumpMask设置为turue，设置给Output Stream，用于标识是否打开Jpeg Image Dump功能； - mStreamUseCaseOverrides::vector<int64_t>：用于debug，
dumpsys media.camera会使用，设置给Output Stream，用于记录Stream的Usecase覆盖列表；
ANDROID_SCALER_AVAILABLE_STREAM_USE_CASES如下：
system/media/camera/include/system/camera_metadata_tags.h
typedef enum camera_metadata_enum_android_scaler_available_stream_use_cases {ANDROID_SCALER_AVAILABLE_STREAM_USE_CASES_DEFAULT = 0x0, // HIDL v3.8ANDROID_SCALER_AVAILABLE_STREAM_USE_CASES_PREVIEW = 0x1, // HIDL v3.8ANDROID_SCALER_AVAILABLE_STREAM_USE_CASES_STILL_CAPTURE = 0x2, // HIDL v3.8ANDROID_SCALER_AVAILABLE_STREAM_USE_CASES_VIDEO_RECORD = 0x3, // HIDL v3.8ANDROID_SCALER_AVAILABLE_STREAM_USE_CASES_PREVIEW_VIDEO_STILL = 0x4, // HIDL v3.8ANDROID_SCALER_AVAILABLE_STREAM_USE_CASES_VIDEO_CALL = 0x5, // HIDL v3.8ANDROID_SCALER_AVAILABLE_STREAM_USE_CASES_CROPPED_RAW = 0x6, // HIDL v3.9ANDROID_SCALER_AVAILABLE_STREAM_USE_CASES_VENDOR_START = 0x10000, // HIDL v3.8
} camera_metadata_enum_android_scaler_available_stream_use_cases_t;
Camera3Device成员变量
- mCameraServiceProxyWrapper::CameraServiceProxyWrapper：在Camer3Device中使用这个的目的： 1. 用于产生唯一的logId，调用AIDL HAL configureStreams时使用；2. 用于记录reconfigureCamera的耗时；
- mId::String8：当前Camera3Device的ID；
- mLegacyClient::bool：表示是否是Camera API1的Client；
- mOperatingMode::int：Configure streams带下来的OperationMode；
- mSessionParams::CameraMetadataNative：ConfigureStreams带下来的SessionParameter；
- mIsConstrainedHighSpeedConfiguration::bool：标识是否是HighSpeedConfiguration，有一些逻辑需要特殊处理；
- mInterface::HalInterface：Camera HAL ICameraDeviceSession类的封装；
- mDeviceInfo::CameraMetadata：存放当前Camera的静态信息；
- mPhysicalDeviceInfoMap::unordered_map<std::string, CameraMetadata>：key是pysicalCameraId，如果是Logical multi-cam，存放每个PhysicalCamera的静态信息；
- mSupportNativeZoomRatio::bool：是否支持通过ZoomRatio来控制Zoom；
- mIsCompositeJpegRDisabled::bool：是否支持JPEG_R的Stream。 JPEG_R结合了传统的JPEG压缩图像和嵌入式恢复映射（recovery map）。这种格式主要用于支持Ultra HDR（高动态范围）图像。
- mRequestTemplateCache::CameraMetadata：缓存默认的CaptureRequest，可存放不同Template的CaptureRequest；
- mStatus::enum Status：记录当前CameraDevice的状态；
- mRecentStatusUpdates::Vector：记录最近更新的Status，在waitUntilStateThenRelock方法使用；
- mOutputStreams::StreamSet：当前CameraDevice配置的输出流；
- mInputStream::Camera3Stream：当前CameraDevice配置的输入流；
- mSessionStatsBuilder::SessionStatsBuilder：统计Stream的Stats，产生直方图，可以分析黑屏问题；
- mGroupIdPhysicalCameraMap::std::map<int32_t, std::set>：Stream GroupID与Physical Camera ID的映射关系 针对Multi Resolution的Stream才有GroupID，请求Physical Camera Stream时使用；
- mNextStreamId::int：单调递增，用于产生Stream ID；
- mNeedConfig::bool：标识是否需要执行config stream，如果条件未变，不重复configure；
- mFakeStreamId::int：针对configure stream时mOutputStreams size为0的规避解法，解决bug时使用；
- mPauseStateNotify::bool：用于内部做reconfiguration时，skip掉state更新通知，比如session parameters改变时需要做reconfiguration；
- mDeletedStreams::Vector<sp< camera3::Camera3StreamInterface>>：持有待删除的Stream，直到configure结束。有可能在configure的过程中发生Flush，这时也需要对被即将Delete的Stream做Flush；
- mUsePartialResult::bool：标识HAL是否使用Partial Result，就是hal是否把Result拆成多包回调；
- mNumPartialResults::uint32_t：有多少包PartialResult，cameraserver会把PartialResult缓存下来，默认值是1；
- mDeviceTimeBaseIsRealtime::bool：TimestampSource是否是Realtime，如果是需要对timestamp进行矫正；
- mTimestampOffset::nsecs_t：MonotonicTime到BootTime的偏移值；
- mRequestThread::sp：处理下发Request的线程；
- mInFlightMap::InFlightRequestMap：送给HAL，正在被HAL处理的RequestList；
- mExpectedInflightDuration::nsecs_t：用于判断HAL处理request是否发生Timeout，最小5秒；
- mStatusTracker::wp：跟踪Camera3Device的状态切换；
- mBufferManager::sp：管理OutputStream的GraphicBuffer，OutputStream不是通过bufferqueue申请，是由cameraserver通过Graphic接口申请，，一个Camera3Device只有一个BufferManager。为了优化内存用量而使用，比如configStream有16；
- mPreparerThread::sp：用于执行streamPrepare的线程；
- mResultQueue::std::list：用于存放HAL送上来的CaptureResult；
- mListener::wp：用于Camera3Device回调Client；
- mDistortionMappers::std::unordered_map<std::string, camera3::DistortionMapper>：对于支持畸变矫正的Camera，对CaptureRequest和CaptureResult进行修正；
- mZoomRatioMappers::std::unordered_map<std::string, camera3::ZoomRatioMapper>：处理Zoom Ration与Crop Region之间的转换，对CaptureRequest和CaptureResult进行修正；
- mUHRCropAndMeteringRegionMappers::std::unordered_map<std::string, camera3::UHRCropAndMeteringRegionMapper>：对于支持ULTRA HIGH RESOLUTION的Camera，对CaptureRequest进行修正；
- mRotateAndCropMappers::std::unordered_map<std::string, camera3::RotateAndCropMapper>：对于支持Auto rotate-and-crop的Camera，对CaptureRequest和CaptureResult进行修正；
- mRotateAndCropOverride::camera_metadata_enum_android_scaler_rotate_and_crop_t：
dumpsys media.cameraDebug使用，强制设置RotateAndCrop Mode； - mTagMonitor::TagMonitor：Debug使用，用于跟踪CaptureRequest/CaptureResult中的Metadata变化情况；
- mVendorTagId::metadata_vendor_id_t：标识Vendor Tag的ID，不同Camera可以有不同的Vendor Tag ID，用于操作Vendor Tag；
- mLastTemplateId::int：存放最后一次获取默认CaptureRequest的Template ID，如果configure streams没有带session parameters，则以这个CaptureRequest设置为session parameters；
- mAutoframingOverride::camera_metadata_enum_android_control_autoframing：
dumpsys media.cameraDebug使用，强制设置Autoframing Mode； - mActivePhysicalId::std::string：如果当前使用的是Logical Multicam的情况，记录目前正在使用的Physical Camera ID；
- mInjectionMethods::sp：Inject Camera时使用；
5.14 Camera3Device初始化
Camera API2 Open
CameraAPP调用CameraManager的openCamera方法，调用到CameraService的connectDevice，然后创建CameraDeviceClient，在Camera2ClientBase的initializeImpl中创建AidlCamera3Device，然后在AidlCamera3Device的initialize方法中调用CameraProviderManager的openAidlSession方法，进而通过ICameraDevice的open方法调用到HAL去执行openCamera动作。
AidlCamera3Device::initialize()
- 创建Session：与HAL交互打开Camera；
- CAMERA CHARACTERISTICS：获取静态Metadata，判断是否支持mSupportNativeZoomRatio、mIsCompositeJpegRDisabled；
- LOGICAL MULTI-CAMERA CONFIGURATION：如果是LogicalMulticam，则对mPhysicalDeviceInfoMap、mDistortionMappers、mZoomRatioMappers、mUHRCropAndMeteringRegionMappers进行相应的赋值；
- METADATA QUEUES：初始化MetadataQueue，MetadataQueue包含request和result，通过FMQ (Fast Message Queue) 用共享内存的方式来传递CaptureRequest和CaptureResultMetadataBuffer，共享内存更快，不能用IPC机制拷贝，太慢了；
Camera3Device::initializeCommonLocked()

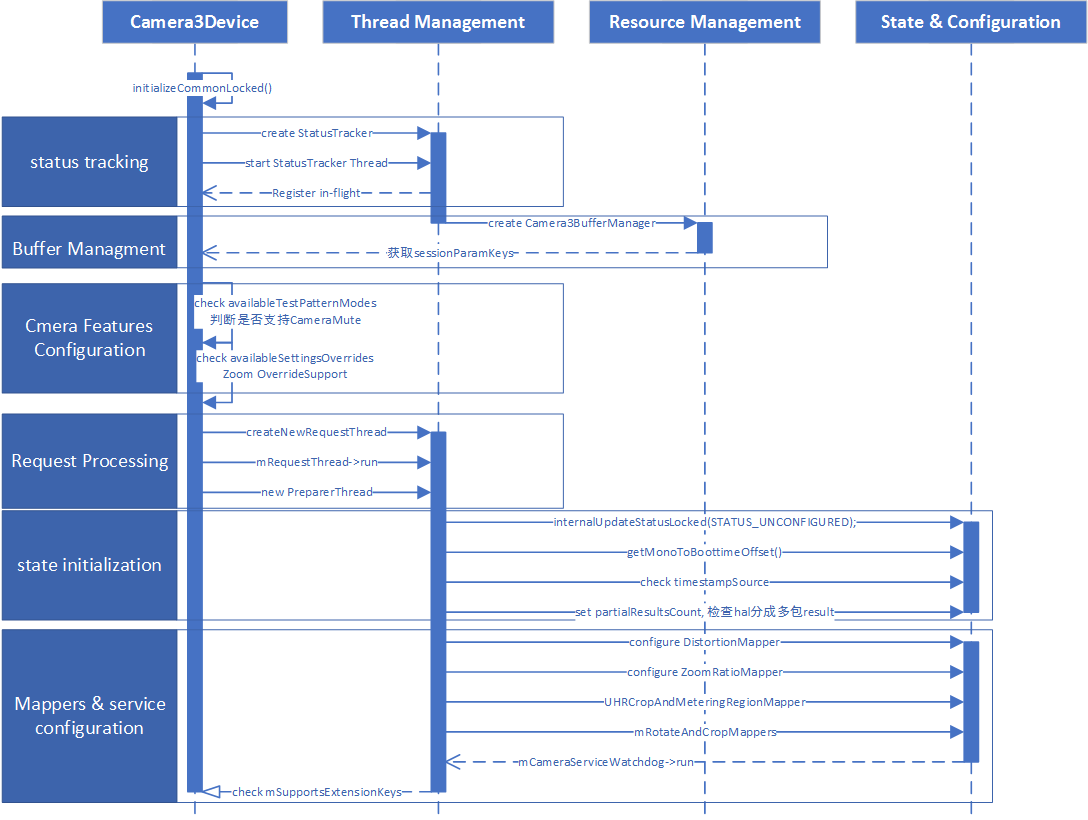

CameraDevice线程管理：
- StatusTracker：监控request状态和device状态；
- RequestThread：送request，包括从里面拿buffer，比如bufferqueue没有buffer，再去获取buffer就会被block；
- PreparerThread：送request之前把某一路buffer，提前Preparer出来，能优化整个性能；
- CameraServiceWatchdog：监控cameraDevice；
