接入第三方升级协议OTA教程

用户接入第三方协议教程

概述

对于用户自定义的协议或者第三方协议接入，可使用 dual_bank_updata_api.h 接口。此种升级方式使用的升级文件为 db_update_data.bin，需要在 ini 里配置 flash 结构为双备份，且生成 db_update.bin 的配置。

配置要求

INI 配置文件设置

在 INI 配置文件中需要添加以下配置：

[EXTRA_CFG_PARAM]
BR22_TWS_DB = YES;                  // dual bank flash framework enable
FLASH_SIZE = CONFIG_FLASH_SIZE;     // flash_size cfg
BR22_TWS_VERSION = 0;               // default fw version
DB_UPDATE_DATA = YES;               // generate db_update_data.bin
FORCE_4K_ALIGN = YES;               // force aligin with 4k bytes
#NEW_FLASH_FS = YES;                // enable single bank flash framework

重要注意事项

⚠️ 注意: 这里 ini 需要配置强制 4K 对齐，否则如果同一批生产的芯片有 256Byte 和 4K 对齐的芯片，会导致升级过后 VM 信息丢失。

API 接口详解

1. dual_bank_passive_update_init

功能: 初始化升级模块，创建升级任务

u32 dual_bank_passive_update_init(u32 fw_crc, u32 fw_size, u16 max_pkt_len, void *priv);
//db_data_update.bin数据结构
struct __tws_ota_para {u32 fm_size;u32 fm_crc;u16 max_pkt_len;u32 param_len;void *param;
};

参数说明:

• fw_crc: db_data_update.bin 的 CRC 值
• fw_size: db_data_update.bin 的大小
• max_pkt_len: 每次调用模块写入接口写入数据的最大长度
• priv: 保留参数

返回值:

• 0: 成功
• -2: 内存不足
• -3: 获取不到当前 flash 的文件接口（检查当前 ini 是否正确配置）

2. dual_bank_update_allow_check

功能: 检查当前的 flash 空间是否满足升级需求

u32 dual_bank_update_allow_check(u32 fw_size);

参数说明:

• fw_size: db_data_update.bin 的大小

返回值:

• 0: 成功
• -1: 升级模块未初始化
• -2: 当前 flash 空间小于升级文件需要的大小

3. dual_bank_update_write

功能: 升级文件数据写入接口

u32 dual_bank_update_write(void *data, u16 len, int (*write_complete_cb)(void *priv));

参数说明:

• data: 写入数据的指针
• len: 写入数据的长度
• write_complete_cb: 数据写入成功的回调函数

重要说明:

• 数据并非调用完该接口就已经写入 flash
• 需要等 write_complete_cb 回调被调用才是成功写入了
• 这样设计是为了调用写入之后不用等到 flash 操作完成，可以在下次写的时候再去查上一次是否写入成功

返回值:

• 0: 成功
• -1: 升级模块未初始化
• -3: 写入的数据长度大于初始化的时候传递的参数 max_pkt_len

4. dual_bank_update_verify

功能: 数据校验接口，所有数据写入完成调用

u32 dual_bank_update_verify(void (*crc_init_hdl)(void),u32 (*crc_calc_hdl)(u32 init_crc, u8 *data, u32 len), int (*verify_result_hdl)(int calc_crc));

参数说明:

• crc_init_hdl: CRC 计算初始化接口，初始化 CRC 变量（用户端提供），传递 NULL 使用默认的 CRC16-CCITT Standard
• crc_calc_hdl: CRC 计算接口（用户提供），传递 NULL 使用默认的 CRC16-CCITT Standard
• verify_result_hdl: CRC 计算成功回调函数，需要等待回调函数通知校验结果

回调函数参数说明:

• calc_crc 为 1 时：校验成功
• calc_crc 为 0 时：校验失败

5. dual_bank_update_burn_boot_info

功能: boot_info 写入接口，在校验成功之后调用

u32 dual_bank_update_burn_boot_info(int (*burn_boot_info_result_hdl)(int err));

参数说明:

• burn_boot_info_result_hdl: boot_info 成功写入回调

回调函数参数说明:

• -1: 写入失败
• 0: 写入成功

返回值:

• -1: 升级模块未初始化

注意: CPU 复位之后则会运行新的代码

6. dual_bank_passive_update_exit

功能: 释放升级模块资源

u32 dual_bank_passive_update_exit(void *priv);

参数说明:

• priv: 保留参数

使用场景: 在失败或者升级结束之后调用

7. dual_bank_update_verify_without_crc

功能: 对于手机没有传 CRC 过来的方案，提供该接口来进行 CRC 校验

u8 dual_bank_update_verify_without_crc(void);

返回值:

• 0: 校验成功
• 1: 校验失败

使用流程

1. 初始化: 调用 dual_bank_passive_update_init 初始化升级模块
2. 空间检查: 调用 dual_bank_update_allow_check 检查 flash 空间是否足够
3. 数据写入: 循环调用 dual_bank_update_write 写入升级数据
4. 数据校验: 调用 dual_bank_update_verify 进行数据校验
5. 写入引导信息: 调用 dual_bank_update_burn_boot_info 写入引导信息
6. 清理资源: 调用 dual_bank_passive_update_exit 释放资源

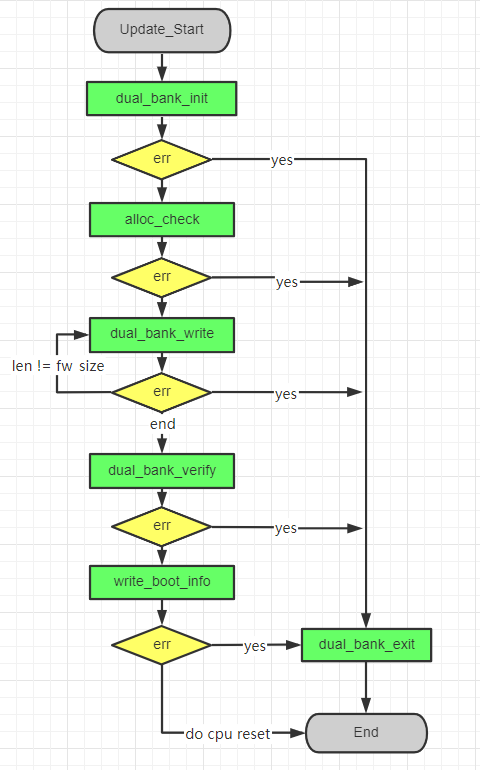

双备份被动升级流程图：

总结

通过以上接口，用户可以方便地实现第三方协议的接入和固件升级功能。关键是要正确配置 INI 文件，并按照正确的流程调用相关接口。
