开关电源的原理、结构和实物入门篇-超简单解读
入门导读篇（后续详解）
开关电源超快学习思路 点击跳转
1. 开关电源到底是怎么靠"开关"实现稳压的？

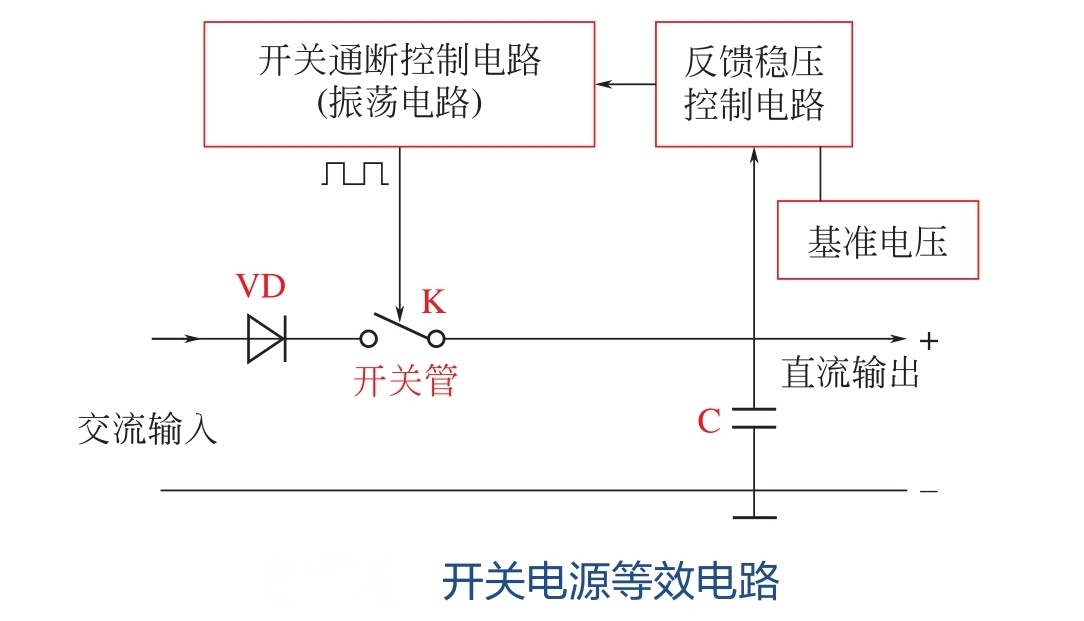

我们平时用的手机充电器、笔记本电源，本质都是开关电源。这张图是开关电源的等效简化版，把复杂电路拆成简单模块，好理解～
- 交流输入：就是家里的220V电，是电源的“能量源头”。
- 整流二极管（VD）：它像“单向门”，只让电流往一个方向走，把交流电变成 单向的脉动直流电（类似把波浪线切成半波）。
- 开关管（K）：相当于“高速开关”，由 开关通断控制电路（振荡电路） 指挥，高频地接通/断开（每秒能开关上百次）。
- 开关通断控制电路（振荡电路）：是电源的“节奏大师”，产生高频脉冲，告诉开关管“啥时候开、啥时候关”。
- 反馈稳压+基准电压：这是电源的“稳压大脑”。基准电压 是固定参考值（比如5V）；反馈稳压控制电路 会盯着直流输出电压，和基准值对比：
- 输出电压高了，就让开关管少通一会儿；
- 输出电压低了，就让开关管多通一会儿。
- 储能电容（C）：像“能量水库”，开关管接通时充电“存电”，断开时放电“补电”，让输出的直流电更平稳。
解答： 开关电源靠开关管的快速通断控制能量传输，再通过反馈电路调整通断时间，最终实现稳压，核心是"通断节奏+反馈调节"。
2. 开关电源的核心"骨架"有哪些？少一个行不行？
开关电源的核心模块缺一不可，就像人少了器官不行，主要有5个"核心件"：
- 输入EMI滤波器（过滤电网里的杂波，比如其他电器的干扰）；
- 整流滤波电路（把交流电变高压直流电）；
- 功率变换电路（靠开关管和变压器，把高压电变低压脉冲）；
- PWM控制器电路（控制开关管通断的"大脑"）；
- 输出整流滤波电路（把低压脉冲变平稳直流电）。
- 除此之外，还有"安全卫士"——辅助保护电路：比如输入电压太高/太低时断电的"过欠压保护"、输出短路时停机的"短路保护"。
解答： 开关电源的工作过程大致是：先经防雷单元防雷电冲击，EMI电路过滤电磁干扰；接着整流、滤波把交流电变成平稳直流电，PFC单元提升电能利用效率；然后通过功率变换改变电能形式，再整流、滤波得到更稳定的电，从输出端送出。同时，输入过欠压保护防止输入电压异常；PWM控制器像“指挥中枢”，调节功率变换的节奏；稳压环路保障输出电压稳定；取样电路监测输出情况；若出现短路、电流过大（限流保护）或输出电压异常（输出过欠压保护），这些保护机制会让PWM控制器及时调整，从而确保开关电源安全、稳定供电。
3. 输入电路里的"抗干扰五件套"是啥？为啥能防干扰？

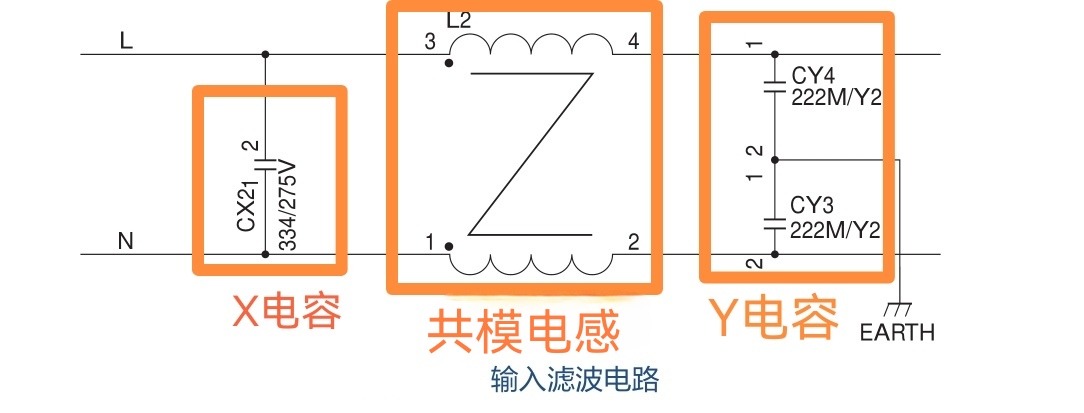

输入电路里有5个关键元件，被称为"抗干扰五件套"：共模电感、差模电感、X电容、Y电容、放电电阻。
| 项目 | 描述 |
|---|---|
| 共模干扰 | 相线、中线与大地带的杂波，过滤元件：共模电感 |
| 差模干扰 | 相线与相线、相线与中线的杂波，过滤元件：差模电感和X电容 |
| Y电容 | 把外壳的干扰导入大地 |
| 放电电阻 | 断电后给电容放电，防止触电 |
解答： "抗干扰五件套"是共模电感、差模电感、X电容、Y电容、放电电阻，它们能分别过滤不同类型的电网杂波，还能防断电后触电，是电源"干净输入"的保障。
以下内容仅列实物，看不懂没关系，陆续更新各模块电路解读，知识如此简单，尽请关注，不迷路
4. 恒流型开关电源为啥能"稳电流"？常用在哪？
恒流型开关电源和普通电源不一样——它不盯着"电压"，而是盯着"电流"。电路里有个调制辅助元件，能实时监测输出电流：如果电流变大，就让开关管少通一会儿，减少能量；如果电流变小，就多通一会儿，补充能量。不管负载怎么变（比如LED灯串增减），输出电流都不变。
解答： 它靠实时监测电流，再调整开关管通断时间，实现电流稳定；常用在LED驱动电路、需要固定电流的小电器里。
5. 笔记本的电源适配器里，藏着哪些"稳压关键"？

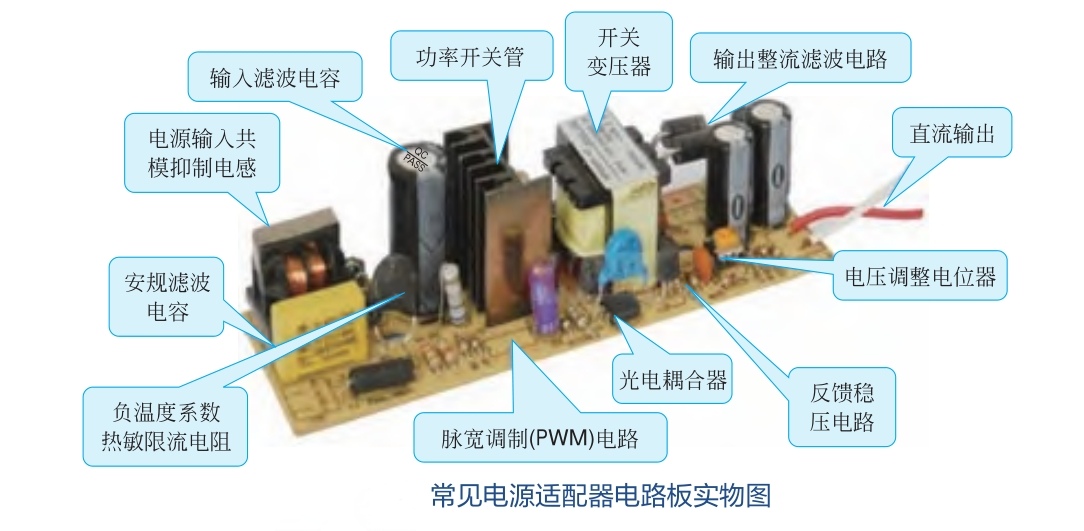

拆开笔记本电源适配器，能看到几个核心元件：
- 功率开关管（执行通断指令）；
- 高频变压器（把高压变低压）；
- 光电耦合器（像"信使"，把输出端的电压情况传给PWM控制器，还能隔离高低压，防触电）；
- 负温度系数热敏电阻（开机时限制大电流，保护元件）；
- PWM电路（控制开关管的"大脑"）。这些元件配合，才能输出稳定的电压给笔记本。
解答： 适配器里的功率开关管、光电耦合器、PWM电路、高频变压器是稳压关键，它们分工协作，既保证电压稳定，又能隔离高压，保障安全。
6. 老彩电的电源，为啥用"分立元件"就能自己振荡？

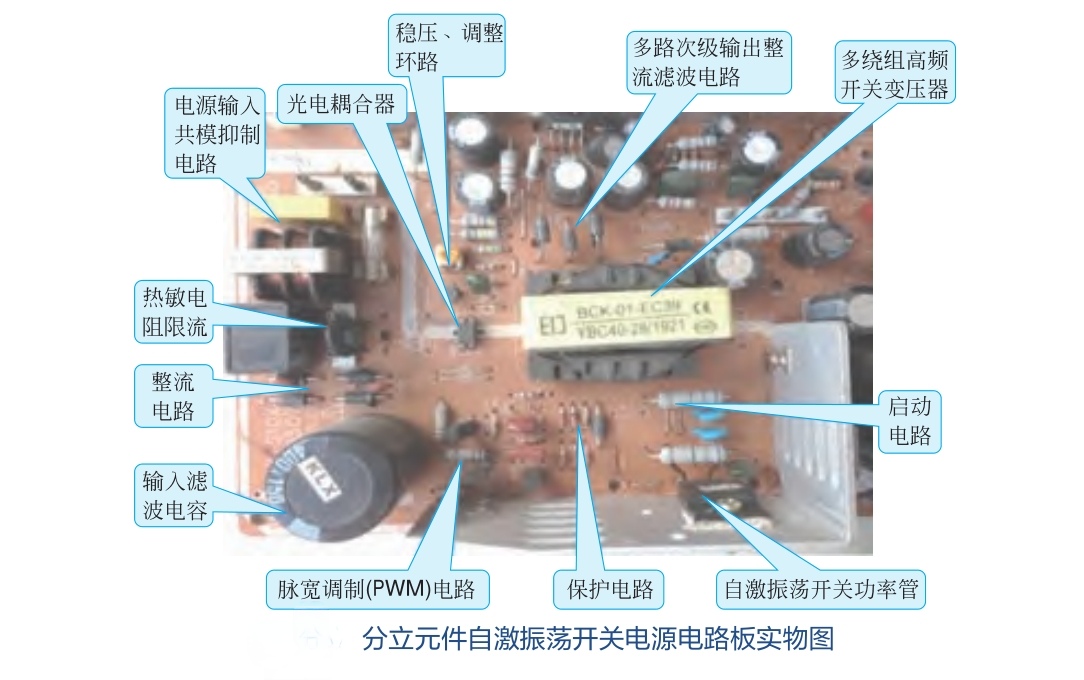

老彩电常用"分立元件自激振荡开关电源"，它没有专门的PWM芯片，靠三极管（开关管）、电阻、电容这些"分立元件"自己形成振荡：开关管导通后，一部分电流通过变压器绕组反馈回来，让开关管断开；断开后反馈消失，开关管又导通，反复循环，就形成了高频振荡。电路里还有光电耦合器和稳压环路，保证输出电压稳定。
解答： 它靠分立元件的"反馈机制"实现自激振荡，不用外部芯片，成本低，适合早期彩电、简单充电器这类对功率要求不高的设备。
7. 计算机电源为啥选"他激桥式"？优势在哪？
(https://i-blog.csdnimg.cn/direct/6dd3926161134eb4a4f38686d4780eba.jpg)
计算机电源需要大功率、多输出（比如5V给主板、12V给显卡），"他激桥式"正好满足需求：
- "他激"指有专门的PWM芯片驱动，振荡频率更稳，电压控制更准；

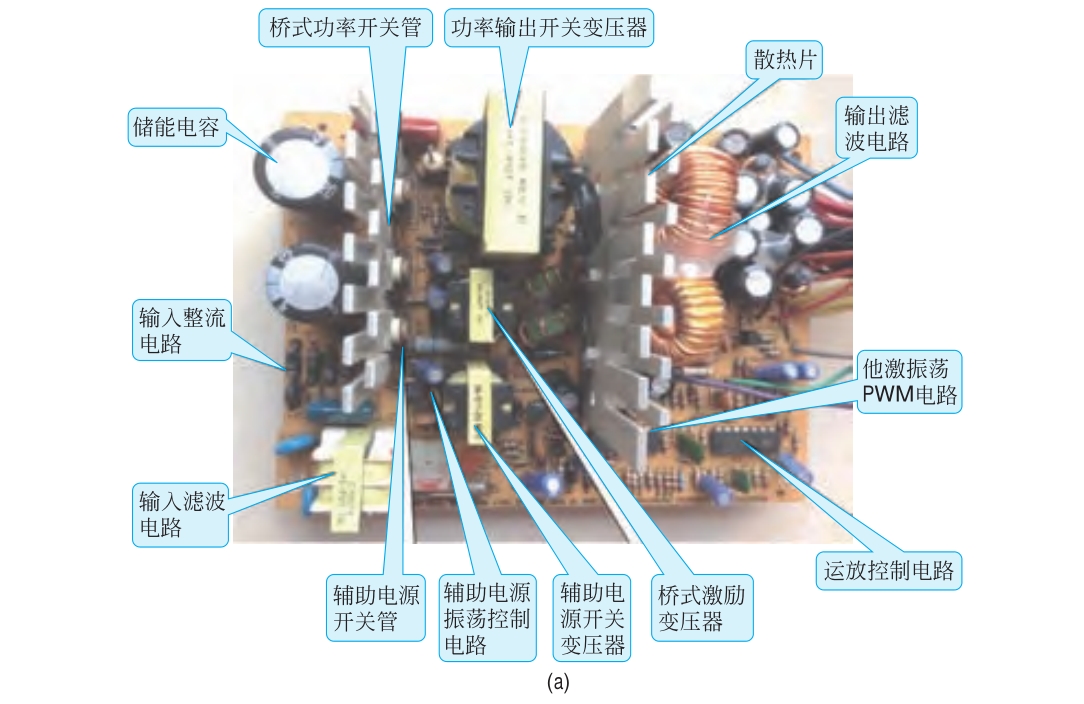

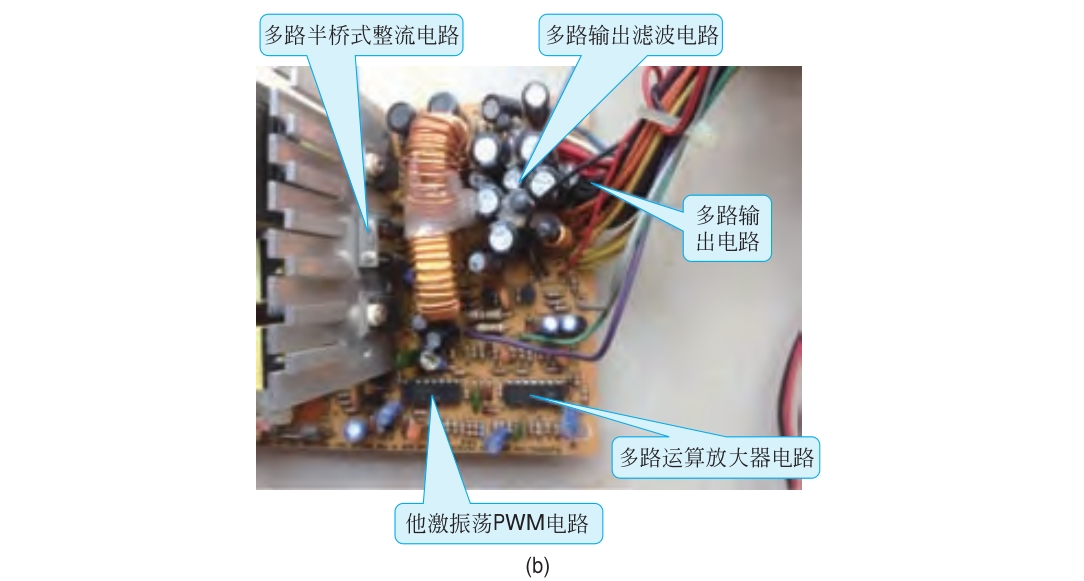

- “桥式"用4个开关管组成"桥臂”，能承受更大功率；还能多路输出不同电压，效率也高。拆开电脑电源，能看到桥式功率开关管、散热片、多路整流滤波电路这些关键件。
解答： 他激桥式电源功率大、输出稳、能多路供电，正好匹配计算机对功率和稳定性的需求，所以成为电脑电源的首选。
8. 带PFC的开关电源，咋"提高电能利用率"的？

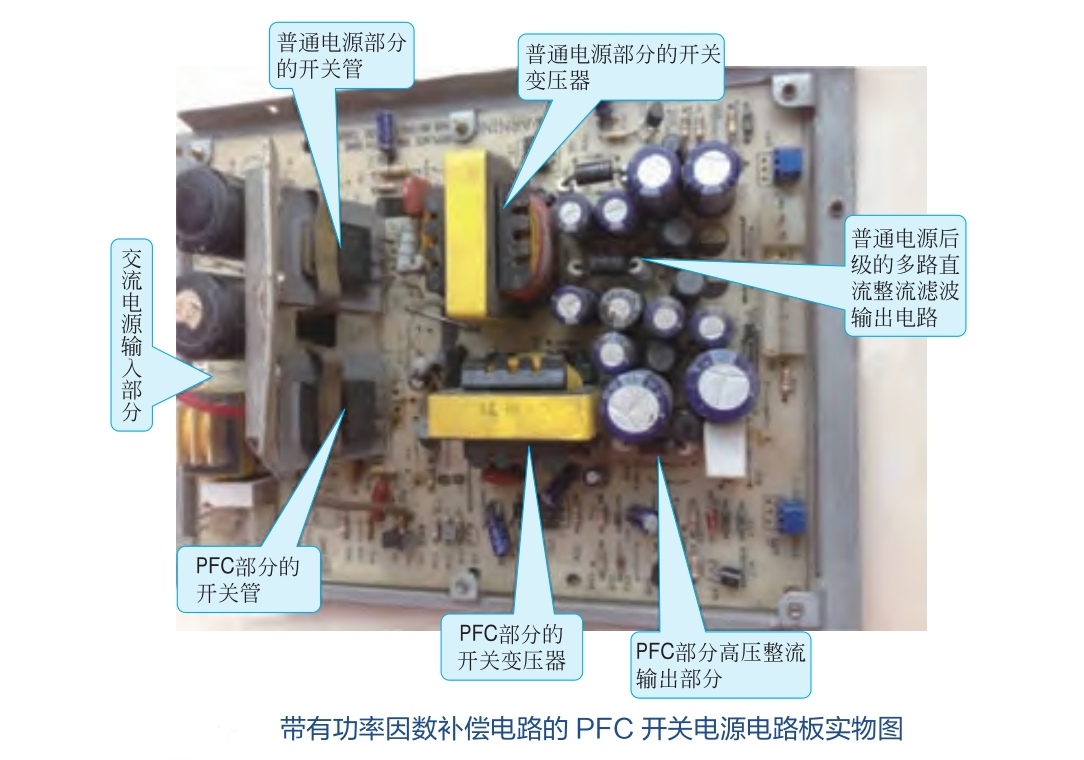

普通电源的电流波形和电压波形不一致，会浪费电能（功率因数低），PFC电路就是"电能优化师"。现在常用的"有源PFC"，靠一个功率IC和开关管，让输入电流的波形跟着电压波形走，减少浪费，功率因数能从0.5提到0.9以上。它相当于"两个电源"：前一个把交流电变400-500V高压直流电，后一个再变低压电给设备。
解答： PFC电路通过修正电流波形，让电流和电压同步，减少电能浪费，从而提高功率因数（电能利用率），现在大功率电器都强制要求带PFC。
9. PLC用的开关电源，为啥多是"单管"结构？

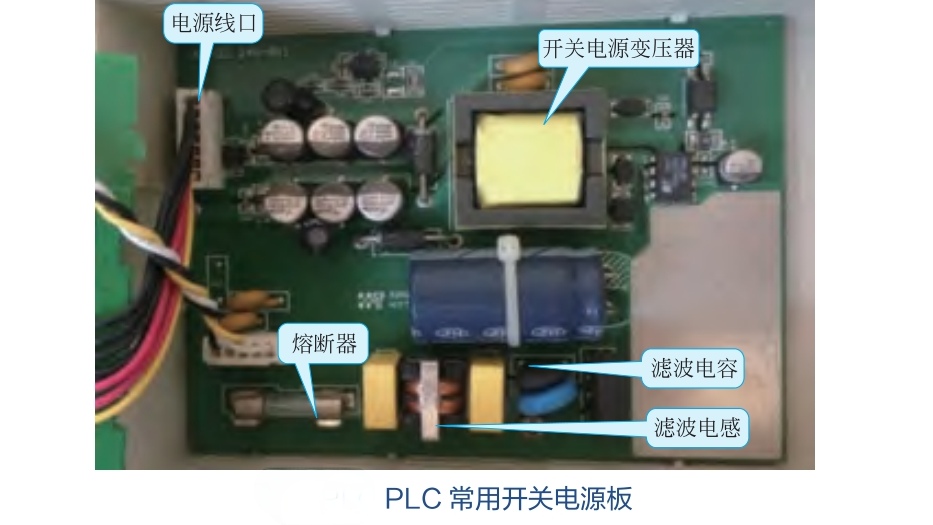

PLC（可编程控制器）需要稳定但功率不大的电源，"单管电源"正好合适：它只有一个开关管，结构简单、成本低、体积小，能放进PLC的狭小空间里。拆开PLC电源板，能看到电源线口、熔断器（防短路）、滤波电感（抗干扰）、单管开关电源变压器这些简单元件，够用又不占地方。
解答： PLC对电源功率要求不高，但需要小体积、低成本，单管结构正好满足这些需求，所以成为PLC电源的主流选择。

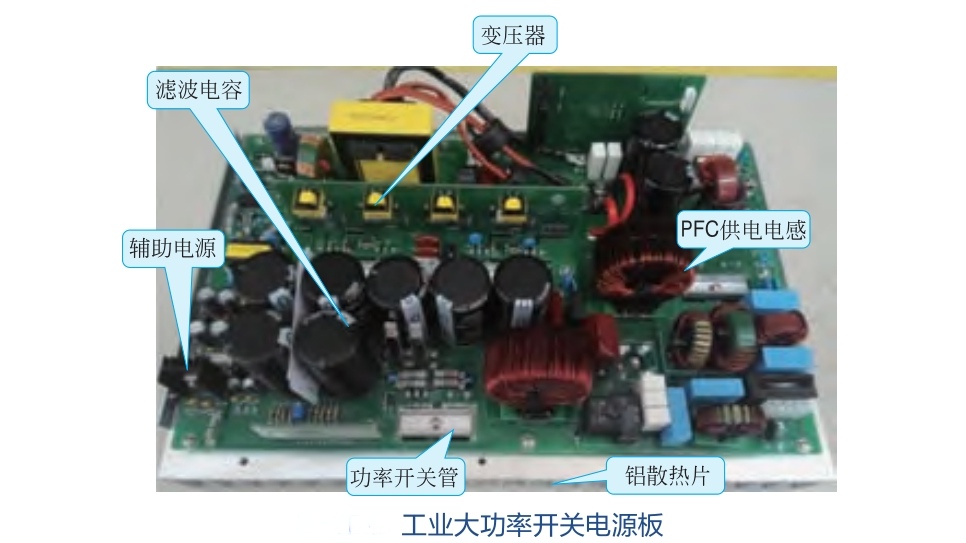

10. 工业大功率开关电源，靠啥扛住"大负荷"？
工业设备（比如机床、变频器）需要大电流供电，工业大功率开关电源靠"硬配置"扛负荷：
- 大尺寸铝散热片（给功率开关管降温，避免过热）；
- 大容量滤波电容（存储更多电能，稳定输出）；
- 大功率辅助电源（给控制电路稳定供电）；
- 强化的保护电路（防过流、过压，应对工业场景的复杂情况）。
解答： 它靠大散热片、大容量电容、强化保护电路和大功率辅助电源，实现大负荷下的稳定工作，满足工业设备的高功率需求。
11. 看懂这些，是不是就掌握了开关电源的核心？
前面讲的构成模块（核心5件+保护电路）、输入抗干扰元件、7种实物的关键特点，是理解开关电源的"基础框架"。知道这些，就能明白"电源从交流电进，到直流电出"的全过程，也能看懂不同实物电源的差异。后续再深入每个电路的原理图，就能更透彻——但这些基础，已经能帮你入门开关电源了。
解答： 看懂这些构成模块和实物特点，就掌握了开关电源的核心逻辑和基础认知，是入门开关电源的关键一步，后续可再深入细节原理。
